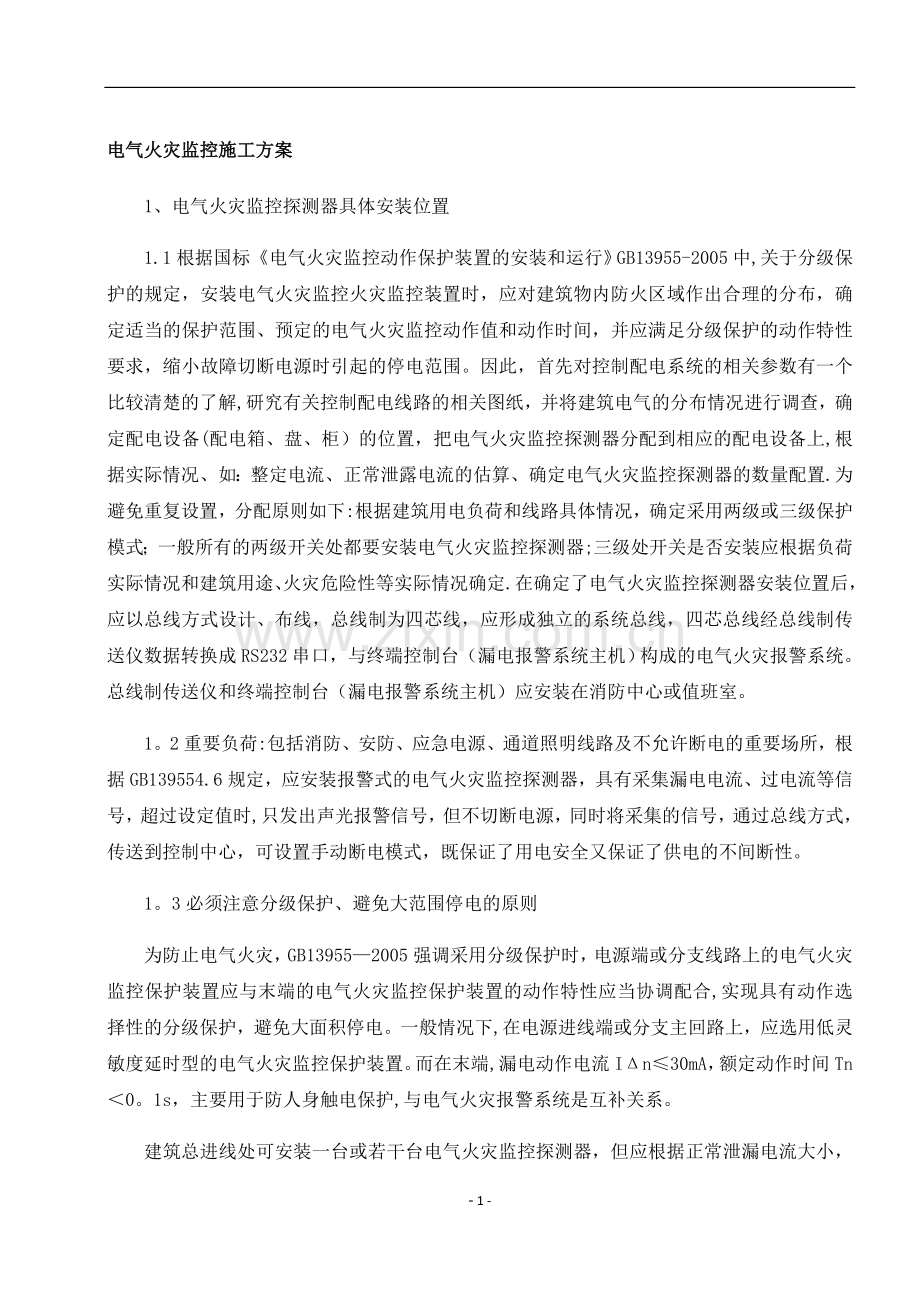

电气火灾监控施工方案
1、电气火灾监控探测器具体安装位置
1.1根据国标《电气火灾监控动作保护装置的安装和运行》GB13955-2005中,关于分级保护的规定，安装电气火灾监控火灾监控装置时，应对建筑物内防火区域作出合理的分布，确定适当的保护范围、预定的电气火灾监控动作值和动作时间，并应满足分级保护的动作特性要求，缩小故障切断电源时引起的停电范围。因此，首先对控制配电系统的相关参数有一个比较清楚的了解,研究有关控制配电线路的相关图纸，并将建筑电气的分布情况进行调查，确定配电设备(配电箱、盘、柜）的位置，把电气火灾监控探测器分配到相应的配电设备上,根据实际情况、如：整定电流、正常泄露电流的估算、确定电气火灾监控探测器的数量配置.为避免重复设置，分配原则如下:根据建筑用电负荷和线路具体情况，确定采用两级或三级保护模式；一般所有的两级开关处都要安装电气火灾监控探测器;三级处开关是否安装应根据负荷实际情况和建筑用途、火灾危险性等实际情况确定.在确定了电气火灾监控探测器安装位置后，应以总线方式设计、布线，总线制为四芯线，应形成独立的系统总线，四芯总线经总线制传送仪数据转换成RS232串口，与终端控制台（漏电报警系统主机）构成的电气火灾报警系统。总线制传送仪和终端控制台（漏电报警系统主机）应安装在消防中心或值班室。
1。2重要负荷:包括消防、安防、应急电源、通道照明线路及不允许断电的重要场所，根据GB139554.6规定，应安装报警式的电气火灾监控探测器，具有采集漏电电流、过电流等信号，超过设定值时,只发出声光报警信号，但不切断电源，同时将采集的信号，通过总线方式，传送到控制中心，可设置手动断电模式，既保证了用电安全又保证了供电的不间断性。
1。3必须注意分级保护、避免大范围停电的原则
为防止电气火灾，GB13955—2005强调采用分级保护时，电源端或分支线路上的电气火灾监控保护装置应与末端的电气火灾监控保护装置的动作特性应当协调配合,实现具有动作选择性的分级保护，避免大面积停电。一般情况下,在电源进线端或分支主回路上，应选用低灵敏度延时型的电气火灾监控保护装置。而在末端,漏电动作电流IΔn≤30mA，额定动作时间Tn＜0。1s，主要用于防人身触电保护,与电气火灾报警系统是互补关系。

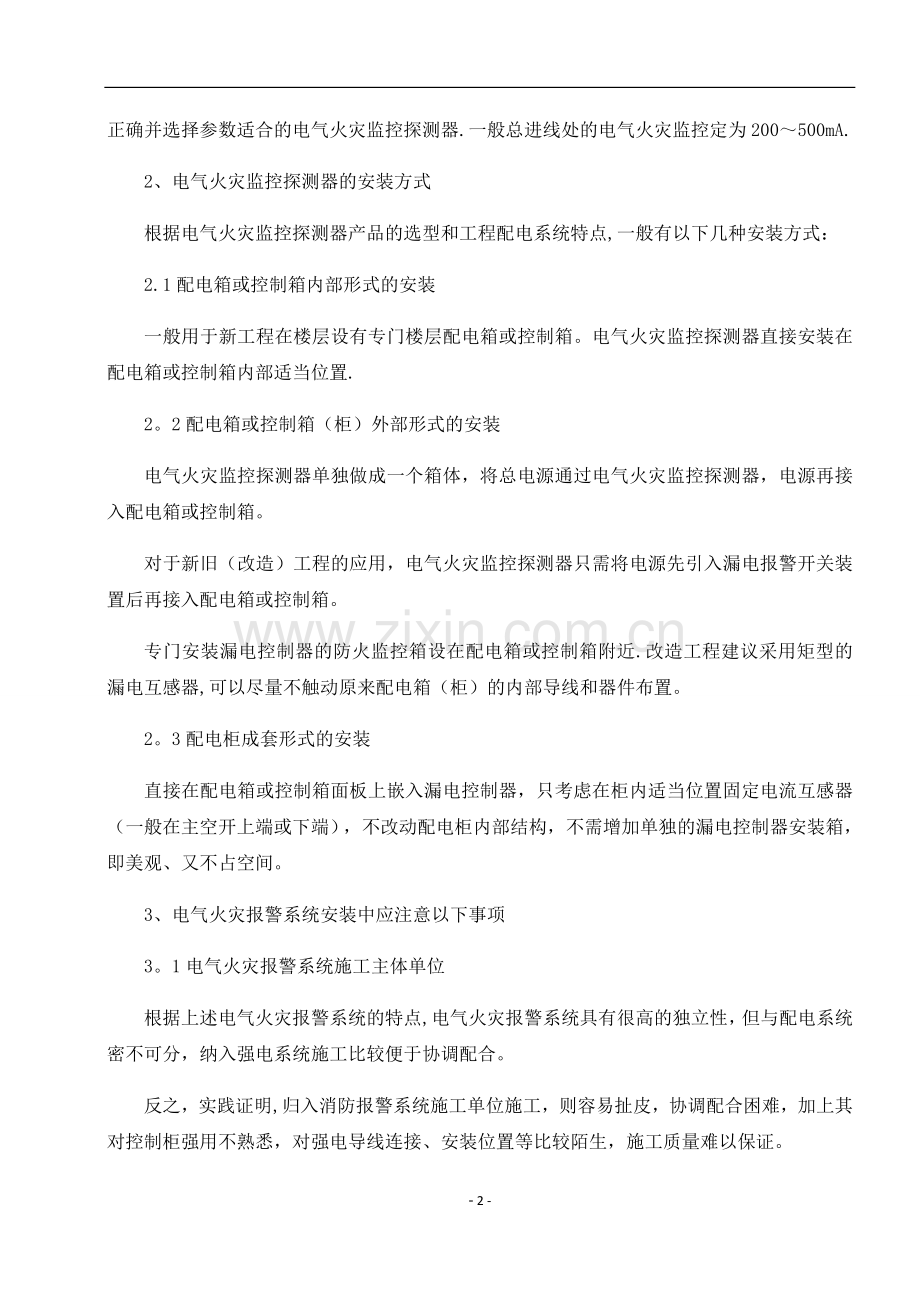

建筑总进线处可安装一台或若干台电气火灾监控探测器，但应根据正常泄漏电流大小，正确并选择参数适合的电气火灾监控探测器.一般总进线处的电气火灾监控定为200～500mA.
2、电气火灾监控探测器的安装方式
根据电气火灾监控探测器产品的选型和工程配电系统特点,一般有以下几种安装方式：
2.1配电箱或控制箱内部形式的安装
一般用于新工程在楼层设有专门楼层配电箱或控制箱。电气火灾监控探测器直接安装在配电箱或控制箱内部适当位置.
2。2配电箱或控制箱（柜）外部形式的安装
电气火灾监控探测器单独做成一个箱体，将总电源通过电气火灾监控探测器，电源再接入配电箱或控制箱。
对于新旧（改造）工程的应用，电气火灾监控探测器只需将电源先引入漏电报警开关装置后再接入配电箱或控制箱。
专门安装漏电控制器的防火监控箱设在配电箱或控制箱附近.改造工程建议采用矩型的漏电互感器,可以尽量不触动原来配电箱（柜）的内部导线和器件布置。
2。3配电柜成套形式的安装
直接在配电箱或控制箱面板上嵌入漏电控制器，只考虑在柜内适当位置固定电流互感器（一般在主空开上端或下端），不改动配电柜内部结构，不需增加单独的漏电控制器安装箱，即美观、又不占空间。
3、 电气火灾报警系统安装中应注意以下事项
3。1电气火灾报警系统施工主体单位
根据上述电气火灾报警系统的特点,电气火灾报警系统具有很高的独立性，但与配电系统密不可分，纳入强电系统施工比较便于协调配合。
反之，实践证明,归入消防报警系统施工单位施工，则容易扯皮，协调配合困难，加上其对控制柜强用不熟悉，对强电导线连接、安装位置等比较陌生，施工质量难以保证。
3.2电气火灾报警系统的施工要求
国家标准《剩余电流动作保护装置的安装和运行》GB13955第6部分“电气火灾监控保护装置的安装”明确指出：“电气火灾监控保护装置安装应充分考虑供电方式、供电电压、系统接地型式及保护方式。电气火灾监控保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余动作电流、分断时间应满足被保护线路和电气设备的要求，在不同的系统接地形式中应正确接线”。
3。3本系统主机可与1250台电气火灾探测器进行循环操作控制，利用普通 线方式与微机联网,微机通过Rs232通讯口（com1）经FH总线制传送仪与探测器相联,当发生电气故障时，相应分机自动将报警信息传送给系统微机,微机收后，微到报警信息机系统界面显示故障类型和语音提示，监控系统根椐报警信息，可调出相应的负载电气线路图,从而及时准确地指导维护人员对故障进行处理。
4、电气火灾报警系统的投入使用时，应注意以下事项：
4.1接线时，应按电气火灾监控探测器标明的电源进线端和出线端，正确接线，不得反接。
4。2安装塑壳断路器时，应按要求,在电弧喷出方向有足够的飞弧距离.
4。3安装时,必须严格区分N线和PE线，3P四线式或4P四线式的N线应通过电气火灾监控系统的漏电互感探测器.通过电气火灾报警系统的漏电互感器的N线,不得作为PE线,不得重复接地或接设备外露可接近导体。PE线不得接入电气火灾监控保护装置。
4.4电气火灾报警系统纳入配电系统施工单位施工时，双方应充分沟通，协调有关安装方式、尺寸和电气技术参数。新工程使用电电气火灾报警系统时，在配电柜（箱）订货时，应向厂家索取产品外形尺寸、开孔尺寸，以便于计算安装位置。
4.5《高层民用建筑设计防火规范》GB50045—2005的9。1.1条要求，电气火灾报警系统应当按照消防用电的规定执行.因此,无论消防中心设置的终端控制台（漏电报警系统主机），都要按照消防用电的规定执行，接入消防用电.
4.6电气火灾报警系统的漏电互感器在配电柜(箱）内安装，要特别注意施工安全，要在断电情况下施工，并注意强弱电分开走线,特别注意防止接错线或搭线，造成强电串入电气火灾报警系统的总线制四芯线中，烧毁整个电气火灾报警系统。
4。7改造工程一般应将电气火灾监控探测器/电气火灾监控探测器置于塑壳断路器下端出线处,当安装不便时，可考虑安装于塑壳断路器的入线端。
4.8施工单位应配备移动式（手持便携式）电气火灾监控检测仪，并在调试时先进行配电系统电气火灾监控的检测,及时排除电气火灾监控异常情况，并作详细记录.根据GB13955标准5.7。3和5.7.5要求,设定合适的漏电流报警阀值，通常报警设定值取值不小于线路和设备正常运行泄漏电流值的两倍。
4。9总线制四芯线以并联方式，将所有电气火灾监控探测器连接起来，总线引到控制中心，经总线制传送仪转换成RS232串口，连接到接收主机，主机应安装漏电监测软件，具有双向通信功能实现“遥调、遥测、遥控、遥讯。”
4。10根据GB13955标准６.３。７要求，安装完成后必须要有如下的检验项目：按动电气火灾监控探测器的“自检"试验按钮，试验是否脱扣动作。此项测试应逐一进行，用试验按钮连续试验3次,应正确动作，消防中心漏电报警系统主机应显示当前状态、地址并自动记录;带额定负荷电流分合5次,均可靠动作，不应有误报警现象;手动对各配电箱进行远程断电测试，应正确无误.
4。11在消防控制中心，操作漏电报警系统主机，应能对任意的故障监测点进行操作控制，当按下“试验"按钮时，终端控制台（漏电报警系统主机)应能自动接收显示故障状态、地址码,同时记录当前状态并可查询。
4。12电气火灾报警系统使用的管理制度：每月需在通电状态下，可以暂时允许断电的情况下，按动试验按钮，检查电气火灾监控探测器动作是否可靠.雷击或消防联动断电原因使电气火灾监控探测器动作后,应作检查。电气火灾监控探测器动作后，经检查未发现事故原因时，允许试送电一次，如果再次动作，应查明原因找出故障，不得连续强行送电。严禁跨接、短接使用断电装置后，使用电气火灾监控探测器。
31

大唐双鸭山热电2X200MW锅炉烟气脱硝改造工程

防爆及火灾危险环境电气安装方案

编 写：

凯天环保科技股份双鸭山脱硝改造项目部
2021年04月03日

目录
1.工程概况和工程量1
1.1工程概况1
2。编制依据1
3．作业前的条件和准备2
3.1 技术准备2
3。2作业人员配置、资格2
3.3 作业工机具及仪器仪表3
3.4材料和设备4
3.5安全器具4
3.6其他4
4。 作业程序、方法4
4.1施工方案4
5 质量控制点的设置和质量通病预防5
5.1 质量目标5
5.2质量控制及质量通病预防6
5。3作业过程中控制点设置6
5.4 质量标准及要求6
6.1作业的安全危害因素辨识和控制6
6.2环境条件7
6.2。1 重大危险源监控（到位)级别7
6。3消防管理7
6.4作业中应急处置预案8
6。5作业的安全基本要求及措施8
6.6 现场文明施工要求8
7附录8
7。1施工危险因素和环境因素辨识及对策表9
7。2重要环境因素辨识评价及预防措施10

1.工程概况和工程量
1。1工程概况
大唐双鸭山热电厂位于黑龙江省双鸭山市，电厂已经投产发电.在此环境下新增安装两台炉脱硝装置及配套设施。本烟气脱硝工程采用以液氨为还原剂的催化还原法（SCR），总平面布置的格局基本上是由工艺流程确定，脱硝工程区域划分为脱硝区域和氨制备区域,脱硝区域设备布置在1＃机、2#机锅炉后，电除尘器前。主要建筑施工为反应区和氨区及道路平整及地面硬化,设备安装有脱硝钢结构、脱硝烟道、氨气空气混合器以及SCR反应器。氨制备区域主要设备有氨储存罐、卸料压缩机、氨稀释罐、氨蒸发槽、缓冲槽、污水池及污水泵.
1.2。1工程量
序号
设备材料名称
规格型号
数量
备注
1
防火胶泥

0.2t
/
2
防火涂料

1m³
/
3
防火板

1。2m²
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/

/
/
/
/
/
/
/
/
/
/

1。2.2施工工期
脱硝系统接地与避雷装置安装需绝对工期需5天.
2.编制依据
序号
资料名称
编 号
备 注
1
《电业安全工作规程》
DL408-91
/
3
《电气装置安装工程 电气设备交接试验标准》
GB50150-2006
/
6
《交流电气装置的接地》
DL/T621—1997

7
《电气装置安装工程质量检验及评定规程》
DL/T5161-2002

8
《火电厂烟气脱硫工程施工质量验收及评定规程》
DL/T5417—2021

9
《电力建设安全工作规程（火力发电厂部分)》
DL5009。1-2002
/
10
《电力建设安全健康与环境管理工作规定》
2021版

11
《工程建设标准强制性条文》
2021版本

12
贵州东华工程股份相关图纸

3．作业前的条件和准备
3.1 技术准备
3。1.1图纸内部专业会审完毕后，与监理、设计进行会审。会审中的问题有明确处理意见。编写有针对性的施工方案并报监理审批完。
3。1。2施工中消耗性材料预算编制完成,已交物资部门采购。工机具及计量器具准备完成并经检验合格，现场安全设施准备到位，施工人员安全教育、体检已完。
3.1.3 完成对施工人员进行施工程序、施工工艺、质量标准、施工危险因素和环境因素辩识及控制措施等方面内容的交底工作。
3。2作业人员配置、资格
序号
作业人员
工种
人数
资 格
职 责
1
技术
负责人
1
具备电气专业施工经验,熟悉图纸，能现场解决一般问题并了解验收要求,责任心强

负责整个施工过程的技术管理工作。

2
班组长
1
有现场工作经验，熟悉图纸,熟悉工艺流程，能有效组织好施工人员按照作业指导书的要求施工,熟悉施工质量和安环要求，具有一定的组织协调能力。
1。负责组织安排人力,物力。严格按照指导书的施 工工艺要求、质量要求和安全环境要求进行施工.
2。做好质量自检和工序交接工作,配合技术员做好施工记录。
3．在施工过程中，图纸不清不施工,材料不合格不施工,技术、安全不交底不施工。
3
安全员
1
具有现场安全工作经验，熟悉安全管理规定，有安全员上岗证书。
1。参加对指导书的审核工作，参加安全交底双签字工作，在工作中认真检查指导书的安全措施执行情况。
2.深入施工一线，及时发现事故隐患和不安全因素，督促采取防患措施，有权制止违章作业，违章指挥.对危及人身安全的作业有权责令停止工作.

4
质检员
1
有质检证，熟悉验收规范和施工图纸
1. 熟悉相关图纸内容,参加图纸汇审,技术交底。
2. 深入施工现场，掌握工程进度及质量情况,按照质量标准进行二级质量验收工作,配合项目部质检师、监理完成三级、四级质量验收。对工作要一丝不苟，不循私情。
3. 有权对不能保证施工质量的方案提出否决建议，请有关领导部门处理。
4. 整理、汇总质量验收记录。
5
技术员
1
有现场工作经验，能够审清图纸，领会设计思想,掌握施工工艺流程,熟悉施工质量和安环要求。
1. 全面负责技术工作，参加相关图纸会审,处理设计变更,编制施工作业指导书、预算、技术安全交底并主持交底工作。
2. 按照作业指导书的要求指导施工.
3. 配合班组长进行自检工作.
4. 记录，整理施工记录,施工日志。
6
施工人员
4
熟练掌握技术、工艺要求，熟悉施工的质量、安环要求，服从管理。
1. 严格按照指导书的施工工艺要求、质量要求和安全环境要求进行施工.
2. 爱护施工所用的工机具，严格按照操作规程作业。
3. 发生质量，安全事故应保护好现场，并迅速告知有关领导，做好处理工作。
4. 有疑难问题有权向技术人员，班组长请示解决办法。对自己的施工质量全面负责，对不正确、不明确的指挥有权不执行。
7
焊工
2
有焊工证，熟悉施工质量和安全要求
1. 有现场施工经验。
2. 严格执行动火安全措施,服从指挥。
（表中各类作业人员的工种、数量、资质，施工中应根据项目的作业内容、工作量大小、工期、作业难度等条件进行相应的调配）.
3.3 作业工机具及仪器仪表
3。3。1 施工作业工机具统计表
序号
名称
规格型号
单位
数量
备注
1
电焊机
BX1-400A
台
2
/
2
电焊钳
/
套
2
/
3
无齿锯
/
台
1
/
4
手锤
/
把
3
/
5
大锤
18P
把
1
/
施工机械、机具进行检修,保证运转良好；做好易损、易坏件的备品工作；机械、机具有关的负荷实验、计量鉴定证书、使用证、能力鉴定等资料报监理备案，备查。
3。3。2仪器、仪表
序号
仪器名称
规格型号
精度
数量
单位
备注
1
钢卷尺
50米
1mm
1
把
计量检验合格
2
盒尺
5米
1mm
2
把
计量检验合格
/
/
/
/
/
/
/
3。4材料和设备
3。4.1根据施工图纸做出热镀锌扁铁、热镀锌钢管及热镀锌圆钢等材料的预算，并将材料购买齐全并已到达现场.经监理见证取样、复试合格后方可使用。
3.4.2施工用的磨片、焊条等消耗性材料已采购完毕。
3.5安全器具
序号
名称
规格
单位
数量
备注
1
安全帽
/
顶
15
/
2
安全带
/
条
5
/
3
绝缘鞋
/
双
15
/
4
绝缘手套
/
副
20
/
5
防护镜等
/
副
5
/
3。6其他
3。6。1道路畅通，不得乱堆乱放，随意堵塞交通要道.
3。6。2施工电源引设到位，满足施工要求。
3。6。3成品保护设施齐全。
4。 作业程序、方法
4。1施工方案
防爆及防火材料安装材料的检查及领取
4。1.1.1包装及密封应良好.
4.1。1。2 开箱检查清点，其型号、规格和防爆标志，应符合设计要求，附件、配件、备件应完好齐全。
4。1.1.3 产品的技术文件应齐全。
4.1.1。4 防爆电气设备的铭牌中，必须标有国家检验单位发给的“防爆合格证号”。
4.1。1.5 按本规范要求作外观检查.
4.1.1。6施工中的安全技术措施，应符合本规范和现行有关安全技术标准及产品的技术文件的规定。在扩建与改建工程中,必须遵守生产厂安全生产（运行）规程中与施工有关的安全规定。对重要工序，必须事先制定专项安全技术措施.
4.1。1.7与爆炸和火灾危险环境电气装置安装工程有关的建筑工程施工,应符合下列要求：
4。1.1.8与爆炸和火灾危险环境电气装置安装有关的建筑物、构筑物的工程质量,应符合国家现行的建筑工程的施工及验收规范中的有关规定；当设计及设备有特殊要求时，尚应符合其要求。
4。2施工方法及要求
4。2。1电缆桥架防火封堵
1、在砌筑防火环保膨胀模块前，应在电缆与模块接触的长度内先用有机堵料封堵密实，然后在用防火环保膨胀模块进行封堵，阻火隔墙上顶部位应与桥架紧接，不能留有缝隙，阻火隔墙厚度为240mm，耐火时间>3h。
2、防火环保膨胀模块与桥架的局部间隙用有机堵料封堵密实。
4。2.2电缆桥架防火封堵
1、防火支架应用40X40X4角钢，根据楼板孔洞尺寸加工，并用膨胀螺栓固定在楼板上，整个防火支架安装好后应保证每平方米面积承重不小于100公斤。
2、在防火支架上根据楼板孔洞尺寸，安装耐火隔板。
3、防火环保膨胀模块封堵时，模块与电缆接触面，应按电缆外径加工成半圆形凹槽，使封堵部位更密实，封层厚度为24cm，耐火时间>3h.
4、在电缆、楼板和防火环保膨胀模块间的缝隙用有机堵料密封.
电气盘柜及端子箱底部封堵
1、在砌筑防火环保膨胀模块前，应在电缆与模块接触面先用有机堵料封堵密实,然后在用防火环保膨胀模块进行封堵.
2、防火环保膨胀模块与进线孔洞顶部和侧壁的局部间隙用有机堵料封堵密实。
3、防火封堵厚度为240mm，耐火时间>3h。
5质量控制点的设置和质量通病预防
5。1 质量目标
分项、分部工程施工质量验收合格；
密封衬垫应齐全完好，无变形,并符合产品的技术要求；
接线板及绝缘件应无碎裂，接线盒应紧固，电气间隙及爬电距离应符合要求.
不因施工质量原因发生设备损坏事故.
5.2质量控制及质量通病预防
序号
质量事故预想
预防措施
1
材料的规格、质量不符合设计要求
在材料到场后,仔细检查其材质单及规格，做好记录及时报验。
2
接地装置埋设深度不够
严格控制埋设深度，回填前要经质检人员检查,并作隐蔽工程验收。
3
分块施工时相互之间没有连接
块施工时要做好施工记录，标出预留连接点，同时重点检查与已完部分的连接情况.
4
防雷接地装置没有按图纸和规范施工
严格按图纸规范施工，由于其他原因需要改动时做好记录,并经确认作隐蔽工程验收。
5
设备接地螺接不紧固。
电气设备接地应符合要求，容量、规格、方式方法等满足要求。
6
接地不牢固、工艺差
要作到牢固紧密、按照焊接工艺要求施工.
7
焊接面不够，药皮处理不干净，防腐处理不好
搭接长度;焊接面、焊接饱满程度及防腐处理按照规范施工
8
接至电气设备的分支接地串接
接至电气设备、器具和可拆卸的其他非带电金属部件的接地分支线,必须直接与接地干线相连，严禁串联连接。
5。3作业过程中控制点设置
序号
控制点
检验单位
班组
施工单位
项目部
监理
控制点
1
材料进场
★
★
★
★
R
2
设备安装
★
★
★
★
W
3
接线完成
★
★
★
★
H
R:记录确认点 W：见证点 H:停工待检点 S：连续监视监护
5.4 质量标准及要求
序号
项目名称
执行验收标准
1
防爆电器设备安装
DL/T5161.15—表1。0。2
2
爆炸危险环境电气线路安装
DL/T5161。15-表2。0。2

爆炸和火灾危险环境电气设备接地接零检查
DL/T5161。15-表
3
火灾危险环境电气装置安装
DL/T5161。15-表3。0。2

6 作业的安全要求和环境条件
6。1作业的安全危害因素辨识和控制
6。1.1 重大危险源监控(到位）级别
危险源分级
监控到位人
一级
D＜20
二级
20≤D＜70
三级
70≤D＜160
四级
160≤D＜320
五级
D≥320
施工班长
到位
到位
到位
到位
到位
工地专职安全员

到位
到位
到位
到位
部门主任

到位
到位
到位
生产副经理

到位
到位
生产经理

到位
6。1。2 重大危险源辨识清单及预防措施（附表7。1）
6.2环境条件
6。2.1 重大危险源监控（到位)级别
环境因素分级
到位人
一级
∑＜10
二级
10≤∑＜15
三级
15≤∑＜20
四级
20≤∑＜25
五级
∑≥25
施工班长
到位
到位
到位
到位
到位
工地专职安全员

到位
到位
到位
到位
部门主任

到位
到位
到位
生产副经理

到位
到位
生产经理

到位
重要环境因素辨识评价及预防措施表(附表7。2）
6.3消防管理
6.3.1作业人员熟悉施工现场的消防器材布置位置。
6。3。2 检查并清理动火点周围及下方的易燃、易爆物品，确保动火安全。
6.3.3灭火器、砂桶等放置在明显、易取处，不得任意移动或遮盖，严禁挪作它用。
6。3.4动用明火或进行可能产生火花的作业时,必须到项目部安保部办理明火作业工作票，经有关部门批准，并采取相应的防护措施并在规定范围内动火。
6.3.5明火作业间断,必须清理场地、消除作业件的余热、切断电源，仔细检查工作场所周围及防护设施,确认无残留火种后方可离开。
6。3。6交叉作业单位，上方动火时下方必须采取隔离或防护措施。
6.3.7焊接接地装置时，设专人监护，始终监护动火作业动态,发现着火及时扑救，及时检查动火安全措施得到完善。
6。4作业中应急处置预案
为了有效防止事故的发生，及时控制和消除事故造成的危害,保障人身及设备安全，维护现场正常的施工生产秩序。维护现场施工安全，确保在一旦发生事故后能够迅速有序地进行组织抢救和处理，并且对潜在的事故隐患和紧急情况作出应急预案的响应，以减少和预防事故对人员的伤害，对设备及环境的破坏,将损失控制在最低限度。
6.4。2启动预案:发生事故后，应立即上报事故处置指挥小组总指挥并由总指挥启动本预案，施工现场人员立即疏散,施工人员应立即停止施工，当事人或事故现场负责人要保护现场。
记录事故过程：仔细记录或进行拍照，保持记录的真实性
6。5作业的安全基本要求及措施
所有参加该项目施工作业人员必须接受安全技术交底，做到心中有数,目的明确，各负其责，并履行签字手续；严禁跨工种作业,并进行专业培训，持证上岗。
6。6 现场文明施工要求
6.6。1对组合场进行整体规划，原材料到现场后分类摆放，整齐有规律，应采用公司制定统一标准的标识牌进行标识。
6。6。2成品和半成品存放于指定区域，摆放整齐，标识明确，施工废料分类处置，设立专用区域，标识明确。
6。6。3 施工现场的氧气、乙炔管路和电焊线应有规律布置。
6。6.4施工结束后，应对自己的施工区域进行清理,特别是“五头"的清理,做到工完、料尽、场地清.
6.6.5 现场消防器材准备齐全，消防设施应有防雨措施,并定期进行检查、试验,保持消防水畅通、灭火机有效;消防水带、砂桶(箱、袋)、斧、锹、钩子等消防器材应放置在明显、易取处，不得任意移动或遮盖，严禁挪作他用。
7附录
7.1 施工危险因素和环境因素辨识及控制对策表
7.2 重要环境因素辨识评价及预防措施
7。3关键控制点检查表
附录7。1 施工危险因素和环境因素辨识及控制对策表
序号
工程名称
施工项目
作业
活动
危险因素
可导致事故
危险性评价
危险级别
监控级别
现有控制措施及有效性
控制时机
控制方法
执行人
监督人
计划实施时间
计划结束时间
L
EE
CC
DD
1
防雷接地
装置安装
焊接接地装置
电焊工无证
触电
3
6
3
54
2
★★
持证上岗
P
H
崔殿有
任朝阳
2021—8
2021—5
2
防雷接地
装置安装
接地
沟挖掘
挖土施工时未佩戴必要的劳动保护
人员伤害
3
6
3
54
2
★★
在挖接地沟槽时正确佩戴安全用具
D
S
崔殿有
任朝阳
2021-8
2021—5
3
防雷接地
装置安装
预制接地极
砂轮机操作时火花飞溅,砂轮片破裂
人员伤害
3
6
3
54
2
★★
砂轮机的防护齐全，绝缘良好，砂轮机前不准站人

S
崔殿有
任朝阳
2021-8
2021—5
4
防雷接地
装置安装
接地
极安装
施工时用力过猛，
方法不正确等
人员伤害
3
6
3
54
2
★★
正确使用大锤,方法正确，且大锤前不许站人

S
崔殿有
任朝阳
2021—8
2021-5
5
防雷接地
装置安装
与设备连接
螺栓连接不紧密等
人员伤害
1
6
3
18
1
★
接地端子上的螺栓正确紧固，且附件齐全

S
崔殿有
任朝阳
2021-8
2021-5
6
防雷接地
装置安装
测接地电阻
安测试完毕后未进行导体放电之前，人接触被测导体
触电
1
6
3
18
1
★
测量接地电阻后，使用工具给被测导体放电
P
W
崔殿有
任朝阳
2021—8
2021—5
7
防雷接地
装置安装
焊接接地装置
施工人员未采取施焊保护,如佩戴防护面罩，保护手套等
人员伤害
1
6
3
18
1
★
焊接接地装置时正确佩戴相应的安全用具

S
崔殿有
任朝阳
2021-8
2021—5
控制方法:W:见证 H：停工待检 S：连续监护 R：记录确认
控制时机:P:作业开始前 D：每天至少一次 T： 活动连续过程停顿或中断后重新作业前
通过测评，得出危险因素危险源监控到位人为施工班长及工地专职安全员，级别为2级即20≤D＜70

7.2 重要环境因素辨识评价及预防措施
序号
工程名称
施工项目
作业活动
环境因素
排放去向
数量
频率
环境影响
时态
状态
评分法
控制措施
A
B
C
D
E
F
∑
1
焊机的使用
噪声排放
大气
少量
工作时
污染大气
现在
正常
1
1
3
2
1
1
9
控制作业时间
2
钢材的下料
下角料的废弃
土地污染
少量
工作时
土地污染
现在
正常
1
1
3
2
1
1
9
设置库料存放点，及时回收，及时处理
3
电焊机的使用
焊条头的
遗弃
土地污染
少量
工作时
资源消耗
现在
正常
1
1
2
2
1
1
8
设置垃圾箱及时统一运到规定地点
4
焊口防腐刷漆
油漆泄漏
土地污染
少量
工作时
影响健康
现在
正常
1
1
1
2
1
1
7
控制油漆的损耗
A-排放与相关法规标准值比较；B—表示影响程度；C-频次；D-持续时间；E-相关方关注程度；F-可改进程度
通过测评，得出环境因素危险源监控到位人为施工班长,级别为一级即∑＜10

电气火灾监控系统

施 工 方 案

国家现行的电气火灾监控系统安装工程施工验收规范。
甲方提供的设计图纸
《剩余电流动作保护装置安装和运行》 GB13955-2005；
《建筑设计防火规范》 GB50016-2006；
《电气火灾监控系统》 GB14287-2005；
《低压配电设计规范》 GB50054-2021；
《高层民用建筑设计防火规范》GB50045—95 ;
《建筑设计防火规范》GB50016—2021 ;
《电气火灾监控系统：电气火灾监控设备》GB14287.1—2005 ;
《电气火灾监控系统：剩余电流式电气火灾监控探测器》GB14287。2-2005 ;
《电气火灾监控系统：测温式电气火灾监控探测器》GB14287。3—2005 ;
《剩余电流动作保护装置的安装与运行》GB13955—2005

主要法规：
1
《中华人民共和国建筑法》
主席令第91号
2
《中华人民共和国环境保护法》

3
《中华人民共和国计量法》

4
《中华人民共和国安全生产法》

5
《建设工程施工现场管理规定》
建设部15号令
6
《建设工程质量管理条例》
国务院令第279号
7
《工程建设标准强制性条文的通知》
[2000］建标85号
其他相关文件：
1
名称
2
《施工现场文明安全管理规定》
3
《质量、环保、职业健康安全管理综合管理体系文件》
本企业贯彻ISO—9002标准所制定的质量手册及相关程序文件；职业安全卫生管理体系OHSAS18001和ISO14001标准所制定的手册及相关程序文件。

本工程质量要达到《设备安装工程质量检验评定标准》中规定的优良标准,要做到电气工程一次成优，并确定电气安装工程的分部、分项工程质量具体目标，建立严格的质量管理体系。严格按照图纸及国家现行标准、规范、规定和《建筑设备安装分项工程施工工艺标准》进行施工。
质量保证措施:
（一）质量控制点:
5。1为了确保工程质量，必须执行质量标准有效依据，建立和健全质量保证体
系,确定和配备必要的控制手段。工程设备(包括检验以及试验设备)以达到所要要求的质量。同时确定在施工过程中的质量认证、质量记录.我们将采取具体的质量控制措施，制定工程施工中的质量控制点，以对每个控制点进行控制，来实现整个工程质量的目标。
5.2施工过程中的质量保证和控制手段
5。2。1由工长负责组织确定施工过程,以确保全过程处于受控状态.
5。2.2各分部分项工程施工前必须进行书面技术交底并力求交底准确无误。作
好书面交底的同时,侧重现场对生产人员进行口头交底。重点分项工程给工人进行操作示范，并且采用样板间引路,确保施工人员明白安装规范化。
5。2。3对施工人员要求不见交底不施工,发现技术交底有误不切实际不施工。
并把所发现的问题提出谋求尽快解决。在施工过程中，不许违章操作，不许蛮干，确保工程质量，使设计意图、验收规范通过技术交底落实在施工中.
选择合格的人员、工艺、设备、工具、材料、环境进行施工,如不满足
要求时，应及时采取措施以保证施工质量。
特殊工种必须经专业培训。
5。2。6质量检查实行三级管理，即班组长同技术员和质检员检查，技术员、质
检员、电工工长复验，技术员、质检员、电工工长会同甲方技术员、监理工程师进行验收,完成一项验收一项。
5。2。7为与土建专业协调配合,专业上每道需与土建交叉施工的工序，完毕后，
与土建专业进行交接检查。将本专业的成品(半成品）保护措施和注意事项交代给土建专业技术人员和施工人员,并办理交接检查手续.土建专业在进入隐蔽工序或有可能破坏（损伤）设备的工序之前,应组织电气专业技术人员进行复验。经确认同意后方可施工,并办理有效签证手续.
分项工程质量目标一览表
分部工
程名称
序号
分项工程名称
分项工程
质量目标
分部工程
质量目标
电
气
安
装
1
配管及管内穿线工程
优良
优良
2
电缆线路工程
优良
3
电气火灾监控互感器安装工程
优良
4
电气火灾监控探测器安装工程
合格
5
电气火灾主机安装工程
合格

配管工程：
配管工艺流程：
1。在混凝土墙上预留孔洞时设专人按设计图纸及规范将标高尺寸测定，标好孔洞的部位，将预制好的模盒在绑扎钢筋前按标记固定牢，盒内塞入纸团、锯末等物，在浇注混凝土过程中要有专人配合校对,看管模盒，以免移位.
2。本工程所有钢管全部使用国标钢管,钢管材质壁厚均匀、焊缝均匀、无劈裂、砂眼、毛刺和凹扁现象。焊接钢管需预先除锈，内壁刷防锈漆。镀锌钢管及普通焊接钢管外表层完整无剥落现象，并具有厂家提供产品检验报告及产品合格证.
3。根据设计图纸预制一些定型、定尺钢管，用套丝机套丝、丝扣应不乱、且不应过长,应干净清晰。钢管煨弯可采用冷煨要求.管径为20mm及以下时,采用手动煨弯器，管径为25mm及以上时使用液压煨弯器。管子的弯曲半径不应小于管外径的10倍，管进盒应套丝，并内外加根母，加根母时露丝扣为2—4扣丝。
4。根据设计图要求，确定盒、箱轴线位置.使盒、箱的外盖底边和最终地面距离符合规范要求。
5。线路暗敷设时，管路沿最近的路线敷设，尽量减少弯曲。依据施工图中门的开启方向,确定开关盒等的位置，要求盒的中心距门边180mm。
6.进入落地式配电柜的电线管要排列整齐，管口高出配电柜基 础50－80mm。
7。线管的弯曲处，不许有折皱、凹陷和裂缝，弯扁程度不大于管外径的10％.
8.电线管的弯曲半径必须符合下列规定：
当线路明配时：弯曲半径不许小于管外径的6倍；两个接线盒间只有一个弯时，弯曲半径不宜小于管外径的4倍。
9。遇到下列情况之一时，电线管中间增设接线盒，接线盒的位置要便于穿线：
水平敷设的线管遇有下列情况之一时，应增设固定导线用的过线盒：
1
管长度每超过30m，无弯曲
2
管长度每超过20m,有1个弯曲
3
管长度每超过15m，有2个弯曲
4
管长度每超过8m，有3个弯曲
10。 配管使用的附件，如根母、护口等均要求使用同材质的制品。
11.管线过伸缩缝做法见“92DQ5－141、143”，在伸缩沉降缝处采用可挠管连接。做法如下图：

12。敷管时，先将管卡一端的螺丝拧进一半,然后将管敷设在管卡内，如不能直接进入时，应符合下列要求:
A：在干燥场所,可在钢管出口处加以保护软管引入设备,管口包扎严密。
B:在室外或室内潮湿场所,钢管弯部应增设防水弯头，导线应加套保护软
管，经弯成滴水弧状后再引入设备的接线盒。
C:与设备连接的钢管管口与地面的距离应大于200㎜。
管内穿线配线工程:
工艺流程：
选择导线
→
穿带线
→
扫 管
→
放线及断线

→
导线与带线的绑扎
→
带护口
→
穿 线

→
导线接头
→
接头包扎
→
线路检查绝缘摇测
1。导线型号及规格必须符合设计要求,按批检查合格证，合格证要求有生产许可证编号且有CCC标志.作外观检查：现场抽样检测，电线包装完好，抽检的电线绝缘层完整无损，厚度均匀。电
