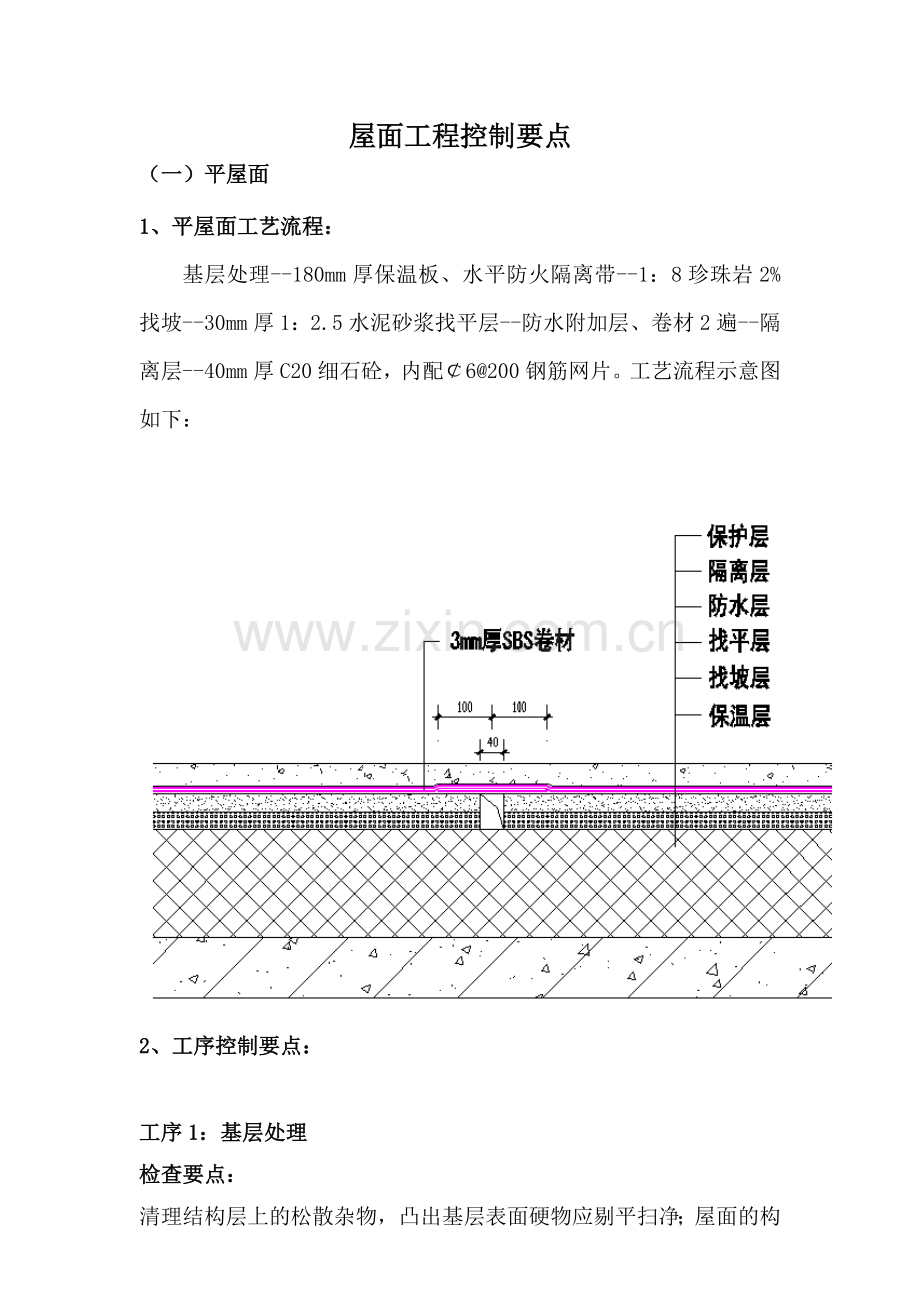

屋面工程控制要点
（一） 平屋面
1、平屋面工艺流程：
基层处理--180mm厚保温板、水平防火隔离带--1：8珍珠岩2%找坡--30mm厚1：2.5水泥砂浆找平层--防水附加层、卷材2遍--隔离层--40mm厚C20细石砼，内配￠6@200钢筋网片。工艺流程示意图如下：

2、工序控制要点：

工序1：基层处理
检查要点：
清理结构层上的松散杂物，凸出基层表面硬物应剔平扫净；屋面的构筑物施工完成，重点检查伸出屋面管道、套管高度，设备或预埋件安装完成，凸出屋面的管道、支架等根部封堵密实牢固；屋面上所有构筑物阴阳角处理完成。
检查数量：
全数检查。

工序2： 180mm厚模塑石墨聚苯板，屋顶与外墙交界处采用500宽90mm厚2层岩棉防火隔离带。
（1）180mm厚模塑石墨聚苯板
检查要点：
施工前，基层干燥、干净；采用粘接砂浆粘接，材料应紧贴在基层表面，铺平垫稳，板间缝隙应采用同类材料的碎屑嵌填密实。小于2mm缝隙，应采用聚氨酯发泡填塞密实。表面平整度5mm；板接缝高低差2mm。
钢针插入检查保温层厚度，其正偏差不限、负偏差不大于4mm。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽查一处，每处10 m2，且不得少于3处。
（2）90mm厚水平岩棉防火隔离带2层
检查要点：
采用粘接砂浆粘接，材料施工紧靠基层表面，拼缝严密，上下层接缝错开。铺设完成后，不得踩踏。
钢针插入正偏差不限，负偏差不得大于3mm。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽查一处，每处10 m2，且不得少于3处。

工序3：1：8水泥膨胀珍珠岩向出水口找2%坡，最薄处30mm厚，抗压强度大于0.3Mpa。
检查要点：
找坡材料应分层铺设和适当压实，表面宜平整和粗糙，适当浇水养护。
找坡层表面平整度允许偏差为7mm。
排气道设置于珍珠岩内，纵横间距不大于6000，采用￠25 PVC管或成品排气装置，排气道和排气管不得堵塞，排气道末端穿入烟道、风道里。
排气道穿风道、烟道示意图如下：

找坡层细部构造要求：
水落口：周围直径500mm范围内坡度不小于5%。
变形缝：预填不燃保温材料。
伸出屋面管道处：管道周围抹出高度不小于30mm的排水坡。
檐沟纵向最小坡度及选用坡度1%。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽查一处，每处10 m2，且不得少于3处。

工序4：30mm厚1：2.5水泥砂浆找平层
检查要点：
抹找平层前，基层洒水湿润。压光工序应在初凝前完成，应在终凝后养护，养护时间不得少于7d。
找平层应随打随抹，抹平、压光，不得有疏松、起砂、起皮现象。 找平层表面允许偏差为5mm。
基层与凸出屋面结构的交接处，以及基层转角处、找平层阴角应做成50mm圆弧状，阳角10mm圆弧。且应整齐平顺。伸出屋面管道根部直径500mm范围内，找平层抹出高度不小于30mm的圆台。
分格缝采用无齿锯切割，宽20mm，与排气道贯通。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽查一处，每处10 m2，且不得少于3处。
工序5：转角及管道周围3mm厚SBS附加层，排气道3mm厚SBS卷材；3mm厚SBS卷材两道。
检查要点：
施工前，基层应干净、干燥。
采用油性冷底油涂刷至少2遍，涂刷均匀。
附加层：阴阳角附加层500mm宽；屋面管根、落水口附加层500mm宽。女儿墙泛水、变形缝泛水、屋面水平出入口泛水处增设附加层，附加层在平面立面的宽度均不小于250mm。分隔缝点铺200mm宽3mm厚SBS附加层，注意方向正确，排气道不得堵塞，设置示意图如下：

卷材铺贴：卷材搭接应顺流水方向，相邻两幅卷材短边应错开搭接，且不得小于500mm；上下层卷材长边搭接错开，不得小于幅宽1/3，短边不得小于500mm。卷材搭接宽度允许偏差-10mm。
卷材接缝处采用热熔法，溢出的沥青胶刮平，且不小于10mm；铺贴应平整、不得扭曲。
卷材经施工完毕全部验收合格后，进行24h蓄水试验。
细部构造做法：
檐沟和天沟防水封头：檐沟防水层由沟底翻上至檐沟外侧顶部，卷材收头采用金属压条钉压，并用密封材料封严。参照下图A做法。沟内不得渗水。示意图如下：

水落口：防水附加层伸入水落口杯内不小于50mm，并粘结牢固。水落口杯上口应设在沟底最低处；不得有渗漏和积水现象。水落口周围500mm范围内坡度不小于5%。示意图如下：

水落口防水层细部做法示意图：

变形缝泛水：防水层铺贴至泛水墙的顶部；变形缝上应采用防水卷材封盖，并放置衬垫材料，再在其上部干铺一层卷材。
伸出屋面管道处：管道泛水处的防水层泛水高度不小于250mm，卷材收头采用金属压条钉压，并用密封材料封严。管道根部不得有渗漏和积水现象。示意图如下：

屋面水平出入口泛水处防水附加层设置。示意图如下：

检查数量：
各分项工程每检验批，按屋面面积每100 m2抽1处，每处应10 m2，且不少于3处；接缝密封防水应按每50 m2抽一处，每处应5m，且不得少于3处。、
工序6 ：隔离层（采用200g/ m3聚氨酯无纺布，铺设于防水层与细石砼保护层之间）。
检查要点：
搭接宽度不小于50mm
检查数量：
全数检查
工序7：40mm厚C20细石砼保护层，内配￠6@200单层双向网片。
检查要点：
钢筋规格尺寸符合要求，绑扎牢固。钢筋网片下垫块到位，浇筑中确保钢筋网居中，振捣密实，表面压光。钢针插入检查保护层厚度偏差4mm。
保护层与女儿墙和山墙之间，应预留30mm的缝隙，缝内宜填聚苯乙烯泡沫塑料，并应用密封材料填密实。
整体平面设分割缝，其纵横间距不应大于6m，分格缝宽度宜为20mm。分格缝应用建筑密封材料嵌填，热熔法粘贴200mm宽3mm厚SBS卷材，封边严密。
砼强度试块留置每100 m3一组，不足100 m3一组。
砼完成后表面干净，接缝平整、周边顺直，不得裂纹脱皮，麻面、起砂、空鼓。表面平整度允许偏差5mm，缝格平直3mm。
细部要求：
保护层整体向出水口找2%坡；水落口、伸出屋面管道处、檐沟等坡度要求见本文“工序3”。

检查数量：
各分项工程每检验批，按屋面面积每100 m2抽1处，每处应10 m2，且不少于3处。
（二）坡屋面
1、基本构造层次
屋面结构名称
基本构造层次（自上而下）
坡屋面
平板陶土瓦（230-260户型）、三维沥青瓦
块瓦、挂瓦条、防水板、持钉层、保温层、结构层
檐口
平板陶土瓦、三维沥青瓦
块瓦、挂瓦条、（防水板/顺水条2选1待商讨）、网格布、保温砂浆、结构层
坡屋面构造层次示意图如下：

檐口部位构造层次示意图如下：

2、（1）坡屋面工艺流程：基层处理—180mm厚保温板、水平防火隔离带--持钉层40mm厚C20细石砼，内配￠6@200钢筋网片—2000mm*1010mm，厚2.6mm波形沥青防水板，波高24mm --30*25mm（h）挂瓦条--挂瓦（陶土瓦/沥青瓦）。

（2）檐口面工艺流程：基层处理—30mm厚保温砂浆—压入一道网格布—顺水条/防水板（待定）--30*25mm（h）挂瓦条--挂瓦（陶土瓦/沥青瓦）。
3、控制要点：
工序1：基层处理
检查要点：
钢筋砼屋面板预埋￠10mm钢筋头（间距900*900mm），伸出屋面保温层30mm至持钉层打拐锚固（经计算自屋面板伸出至保温层高30mm至持钉层需：280mm长（60mm锚固长度）。
砼外观缺陷处理完成，砼构件截面尺寸偏差+8mm、-5mm；表面平整度5mm，超出偏差部位应采用1:2.5水泥砂浆找平；各坡面坡度符合要求，坡度允许偏差7mm。各部位周边及阴阳角应顺直。
清理结构层上的松散杂物，凸出基层表面硬物应踢平扫净；屋面的构筑物施工完成，重点检查伸出设备或预埋件安装完成，凸出支架等根部封堵密实牢固；屋面上所有构筑物阴阳角处理完成。
基层表面干净、不得裂纹脱皮，麻面、起砂。
检查数量：
全数检查。
安全措施：
屋面周围和预留孔洞部位必须设置安全护栏和安全其他防坠落的防护措施。屋面施工必须采取防滑措施。施工人员应戴安全帽，系安全带和穿防滑鞋。雨天、雪天和五级风及以上时不得施工。施工现场应增设消防设施，并加强火源管理。

工序2：180mm厚保温板、90mm厚水平防火隔离带
（1）180mm厚模塑石墨聚苯板
检查要点：
施工前，基层干燥、干净；采用粘接砂浆粘接，材料应紧贴在基层表面，铺平垫稳，板间缝隙应采用同类材料的碎屑嵌填密实。小于2mm缝隙，应采用聚氨酯发泡填塞密实。表面平整度5mm；板接缝高低差2mm。
钢针插入检查保温层厚度，其正偏差不限、负偏差不大于4mm。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽查一处，每处10 m2，且不得少于3处。
（2）90mm厚水平岩棉防火隔离带2层
检查要点：
采用粘接砂浆粘接，材料施工紧靠基层表面，拼缝严密，上下层接缝错开。铺设完成后，不得踩踏。
钢针插入正偏差不限，负偏差不得大于3mm。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽查一处，每处10 m2，且不得少于3处。
（3）檐沟、滴水线、屋脊（正脊、斜天沟）、檐口、山墙等细部构造见（二）第4节。
工序3：40mm厚C20细石砼，内配圆6@200*200钢筋网片（持钉层）
检查要点：
40厚细石砼持钉层中敷设的￠6钢筋网与钢筋砼屋面板预埋的￠10钢筋连牢。
钢筋网应顺、平，骑跨屋脊，与屋脊和檐口、檐沟部位的预埋锚筋连牢。
钢筋规格尺寸符合要求，绑扎牢固。钢筋网片下垫块到位，浇筑中确保钢筋网居中，振捣密实，表面压光，钢针插入检查保护层厚度偏差4mm。持钉层应平整、干燥、周边顺直，表面不得疏松、开裂、起沙、空鼓等现象。表面平整度误差不应大于5mm。
持钉层与突出屋面结构的交接处应预留20mm宽缝隙，缝内填塞聚苯乙烯泡沫材料、并应密封材料嵌填密实。其他区域无需做分隔缝。
砼强度试块留置每100 m3一组，不足100 m3一组。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽1处，每处应10 m2，且不少于3处。
工序4：2000*1010mm，厚2.6mm波形沥青防水板，波高24mm，波密度21波/m
检查要点：
铺设防水垫层的基层应干净、干燥。
铺设防水垫层，应平行屋脊自下而上铺贴。平行屋脊方向的搭接应顺流水方向，垂直屋脊方向的搭接宜顺年最大频率风向；搭接缝应交错排列。
波形沥青通风防水板，固定件应固定在防水板波峰至持钉层上，固定钉与垫片应咬合紧密。
铺设防水板的最小搭接宽度：上下搭接100mm，左右搭接：至少一个波形且不小于100mm。搭接宽度无负偏差。
施工完成后注意成品保护，
屋面防水工程施工完毕后，应进行观感质量检查和淋水试验，不得有渗漏和积水现象。
檐沟、滴水线、屋脊（正脊、斜天沟）、檐口、山墙等细部构造见（二）第4节。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽查一处，每处10 m2，且不得少于3处。
工序5：挂瓦条、顺水条（仅檐口区域有顺水条，待定）
检查要点：
钉挂瓦条时，应拉通线。挂瓦条间距应根据瓦尺寸和屋面坡长计算确定，挂瓦条应铺钉牢固、平整、上棱拉成一直线。
檐口块瓦干法挂瓦时，木挂瓦条应钉在顺水条上，顺水条用固定钉钉在持钉层内（待定/檐口部位）。顺水条间距500mm。其他区域挂瓦条应固定在通风防水垫层上，固定钉钉在波峰上。
檐口第一根挂瓦条应保证瓦头出檐口50-70mm；屋脊两坡最上面的一根挂瓦条，应保证脊瓦与坡面瓦上的搭盖宽度不小于40mm；钉帽口条或封檐板时，均应高出挂瓦条20-30mm。
应顺流水方向固定，间距不宜大于500mm，其应铺钉牢固、平整。
木挂瓦条时，用40圆钉将瓦与木挂瓦条钉牢。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽查一处，每处10 m2，且不得少于3处。
工序6（140、160、190户型）：沥青瓦
检查要点：
沥青瓦的施工环境5-35度。
铺设前应在屋面弹出水平及垂直基准线。按线铺设。
铺设沥青瓦应在用固定钉固定、在屋面周围及泛水部位满粘。
在沥青瓦上钉固定钉时，应将钉垂直钉入持钉层内；固定钉穿入持钉层的深度不应小于20mm。固定钉的钉帽不得外露在沥青瓦表面。
应在斜屋脊的屋檐处开始铺设并向上直到正脊。斜屋脊铺设完成后再铺设正脊，从常年的主导风向的下风侧开始铺设。应在屋脊处弯折立墙瓦，并将其两侧固定，用沥青基胶材料涂盖钉帽。
每张屋脊瓦片的两侧应各采用一颗固定钉固定，固定钉距离侧边宜为25mm；外露的钉帽采用沥青基胶粘材料涂盖。
钉帽与沥青瓦表面齐平。穿入持钉层深度不小于20mmm。
沥青波形瓦，上下搭接长度不小于100，水平搭接宽度至少一个波形且不小于100，固定点9-12个/m2。
沥青瓦的固定钉数量、固定位置、牢固程度符合安装要求。
除屋脊部位、钉帽不得外露，屋脊外露的钉帽再用密封胶封严。
搭接尺寸、外露尺寸符合要求。
2h淋水或雨后检查沥青瓦竣工后不得渗漏。
瓦面平整、边角无翘边。铺设方法正确。对缝上下层不得重合。
持钉层干燥、平整、细石砼不得疏松、开裂、空鼓。
檐沟、滴水线、屋脊（正脊、斜天沟）、檐口、山墙、檐口挡篦等细部构造见（二）第4节。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽查一处，每处10 m2，且不得少于3处。
工序6（230-260户型）：平板陶土瓦
检查要点：
采用干法挂瓦、所有瓦片均采取有效固定的措施进行安装。固定牢固、檐口部位应采用防风揭措施。
施工时，瓦不得集中堆放、应分散堆放在两坡屋面基层上。
铺设块瓦应排列整齐，瓦榫落槽，瓦脚挂牢，檐口成线。
正脊和斜脊应顺直、无起伏现象。脊瓦搭盖间距应均匀，脊瓦和块瓦搭接缝应做泛水处理。
铺装尺寸要求：瓦屋面檐口挑出墙面的长度不宜小于300mm，脊瓦在两坡面瓦上的搭盖宽度，每边不小于40mm。脊瓦下段据坡面瓦的高度不宜大于80mm；瓦头伸入檐沟、天沟内的长度宜为50-70mm。突出屋面结构的侧面瓦深入泛水的宽度不应小于50mm。
主瓦和配件瓦的固定、搭接方式及搭接尺寸符合产品安装要求。
2h淋水或雨后检查竣工后不得渗漏。
挂瓦条应连接牢固。屋面瓦不得有破损。
施工完毕后，严禁上人堆物。
檐沟、滴水线、屋脊（正脊、斜天沟）、檐口、山墙、檐口挡篦等细部构造见（二）第4节。
检查数量：
各分项工程每检验批，按屋面面积每100 m2抽查一处，每处10 m2，且不得少于3处。
4、细部构造
檐沟：屋面檐沟防水层下增加附加层，附加层深入屋面的宽度不小于500mm，檐沟防水层深入瓦内的宽度不小于150mm，并与屋面防水层或防水垫层顺流水方向搭接；檐沟防水层和附加层由沟底翻上至外侧顶部。块瓦挑入檐沟宜为50-70mm。
檐沟做法示意图如下：

滴水线：做法示意图如下
屋脊：屋脊处增设宽度不小于250mm卷材附加层，脊瓦下端据坡屋面的高度不宜大于80mm，脊瓦在两坡面瓦上的搭盖宽度，不应小于40mm，脊瓦与坡瓦面之间的缝隙采用聚合物水泥砂浆填平。
正脊：示意图如下

斜天沟：应做附加防水处理，采用SBS防水卷材从阴沟中心向两侧各延伸至少250mm；，要求紧密粘牢，固定防水板时，钉子位置距天沟中心向上至少260mm，即钉子不穿过防水卷材，以确保防水效果。
斜天沟示意图如下：
檐口：宜先铺设金属滴水板或双层檐口瓦，并将其固定在基层上，再铺设防水板和起始瓦片。檐口、屋脊等屋面边沿部位的块瓦之间、起始层块瓦与基层之间，采用沥青基胶结材料满粘牢固。块瓦出挑檐口宜为50-70mm；示意图如下：

山墙：阴角部位应增设防水垫层附加层，瓦材与墙体连接处应铺设耐候性自粘泛水胶带，泛水上翻山墙高度不小于250mm，水平方向与波形瓦搭接不应小于两个波峰且不小于150mm，并在波峰处采用拉铆钉连接。上翻山墙的耐候性自粘泛水胶带顶端用金属条固定，并作密封处理。示意图如下：

檐口挡篦示意图：

屋面工程质量控制措施
屋面施工程序：1：2水泥砂浆找平层（20厚）→1：6水泥砼石保温隔热层（最薄35厚）→1：2水泥砂浆找平层（20厚）→冷底子油满涂两遍→SBS4mm厚防水层→1：2水泥砂浆保护层（20厚）→SBC防水层（400克）→1：2水泥砂浆保护层（20厚）→C30p6砼刚性层（40厚）。
质量控制措施：原材料必须有出厂合格证，并经复检合格厚方能使用，对防水施工队伍进行施工资质考核，并必须持证上岗，工人进场后对工人进行技术交底，使工人掌握施工流程，质控制要求，部分细节注意事项，做好保质、保量施工准备，施工工程中每道工序完后需经现场工长、监理、业主认可后方能进行下道工序施工，在施工过程中严格按照规范、标准施工，现将各项施工中需注意事项列下：
1、 水泥砂浆找平层，水泥砂浆严格实施计量搅拌，控制好水灰比，基层必须清理干净，施工前打耙，并复查，转角交接处做成圆弧形。
2、 基层干后刷冷底子油：选择天气较好的时间进行涂刷，不得漏刷，基层必须清理干净。
3、 SBS防水层：基层必须清除干净，凸出层面的管根、雨水口、阴阳角等细部在大面积施工前做好防水附加层，搭接缝应粘结牢固，密封严密，不得有皱折、翘边、鼓包等缺陷，防水层收头应与基层粘结牢固，缝口封严不得翘边，铺贴方向要正确，搭接宽度允许偏差-10mm接头处用建筑油膏宽度200，玻纤布一布二油，施工完毕后做48小时蓄水实验，经现场监理、甲方验收合格后方可进行下道工序施工。
4、 1：6水泥砼石保温层（35mm），施工前做好抄平打耙，控制好坡度流向，进行计量搅拌和分层铺设，压实适当，表面平整，找坡正确，不得积水。
5、 C30p6砼刚性层（40厚）：钢筋制作绑扎，严格按设计及规范要求施工，进行计量搅拌，现浇砼前做好抄平打耙，控制好坡度流向，砼表面平整密实，不得有蜂窝麻面泛砂等现象，按规定要求设置分格缝。
6、 层面施工完毕后，进行48小时蓄水实验，最浅处200mm，经现场监理、甲方检查验收认可。

浅谈屋面卷材防水施工

摘要：在造成屋面渗漏的诸多因素中，施工因素最主要的，因此，治理屋面渗漏的关键要抓好施工环节。本文着重介绍了屋面卷材施工的几个要点。
关键词：屋面防水 要求 渗漏
屋面防水工程是房屋建筑的一项重要工程，工程质量好坏关系到建筑物的使用寿命，还会直接影响人民生产活动和生活的正常进行。据统计，导致屋面渗漏的原因有几方面：材料占20%～22%，设计占18%～26%，施工占45%～48%，管理维护占6%～15%。目前屋面防水出现许多新型材料，但是卷材防水层仍然占着重要的位置，因此本文重点谈谈屋面卷材防水的施工。
本工程分上人屋面和不上人屋面，其基层处理结构为聚苯乙烯泡沫塑料板，水泥焦渣找坡，水泥砂浆找平层， 4厚SBS改性沥青防水卷材；面层；上人屋面：20厚107胶水泥砂浆结合层，撒素水泥面，10厚缸地砖面层；不上人层面为： 4厚SBS改性沥青防水卷材，刷着色涂料保护层。防水卷材面积为1226.8m2。
一、屋面卷材防水施工前工作要点
（一） 施工前的技术准备工作
屋面工程施工前，施工单位应组织技术管理人员会审屋面工程图纸，掌握施工图中的细部构造及有关技术要求并根据工程的实际情况编制屋面工程的施工方案或技术措施。这样避免施工后留下缺陷，造成返工，同时工程依据施工组织有计划地展开施工，防止工作遗漏、错乱、颠倒影响工程质量。
有了施工组织，下一步施工负责人应向班组进行技术交底。内容包括：施工的部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施，成品的保护措施和安全注意事项。
（二）对施工人员及施工程序的要求
屋面工程的防水必须由防水专业队伍或防水工施工，严禁没有资质等级证书的单位和非防水专业队伍或非防水工进行屋面工程的防水施工，建设单位或监理公司应认真地检查施工人员的上岗证。施工中施工单位应按施工工序、层次进行质量的自检、自查、自纠并且做好施工记录，监理单位做好每步工序的验收工作，验收合格后方可进行下道工序、层次的作业。
（三）对防水材料的质量要求
屋面工程所采用的防水材料应有材料质量证明文件，并经指定质量检测部门认证，确保其质量符合《屋面工程施工质量验收规范》（GB5 7—2002）或国家有关标准的要求。防水材料进入施工现场后应附有出厂检验报告单及出厂合格证，并注明生产日期、批号、规格、名称。施工单位应按规定取样复检,取样复检严格按照见证取样送样制度，在建设单位代表或监理单位人员见证下，由施工人员在现场抽样，送到试验室进行试验。经复检合格,提交复检试验报告合格单后方可在防水工程中应用。严禁在工程中使用不合格的防水材料，不合格材料一经发现应即刻全部撤离施工现场。
卷材防水施工工艺流程图

二、屋面防水施工要点
（一）施工的环境要求
为了保证施工操作以及卷材铺贴的质量，宜在+50C～+350C气温下施工；高聚物改性沥青以及高分子防水卷材不宜在负温以下施工，热熔法铺贴卷材可以在-100C以上的气温条件下施工，这种卷材耐低温，在负温下不易被冻坏。雨、雪、霜、雾，或大气湿度过大，以及大风天气均不宜露天作业，否则应采取相应的技术措施。
（二）对屋面排水坡度的要求
平屋面的排水坡度为2%～3%，当坡度小于等于2%时，宜选用材料找坡；当坡度大于３%时，宜选用结构找坡。天沟、檐沟的纵向坡度不应小于1%，沟底落差不得超过200mm。水落口周围直径500mm范围内坡度不应小于5%。
（三）屋面找平层的要求
找平层是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。找平层相邻表面构成的转角处，应做成圆弧或钝角。
水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥标号不低于42.5。找平层还要设分格缝，并嵌填密封材料，这样可避免或减少找平层开裂，以至于当结构变形或温差变形时，防水层不会形成裂缝，导致造成渗漏。缝宽为20mm，分格缝的纵向和横向间距不大于6m，分格缝的位置设在屋面板的支端，屋面转角处防水层与突出屋面构件的交接处，防水层与女儿墙交接处等。且应与板端缝对齐，均匀顺直。水泥砂浆找平层施工时，先把屋面楼板杂物清理干净并洒水湿润。在铺设砂浆时，按由远到近，由高到低的程序进行，每分格内一次连续铺成，按设计控制好坡度，用2m以上长度刮杆刮平，待砂浆稍收水后，用抹子压实抹平，12小时后用覆盖浇水养护。对于突出屋面上的结构和管道根部等细部节点，应做圆弧、圆锥台或方锥台，用细石砼制成，以避免节点部位卷材铺贴折裂，利于粘实粘牢。
1．水落口：周围500mm范围内做成，坡度≥5%,且平滑。
2．女儿墙、出屋面烟道、楼梯层的根部做成圆弧，半径为80mm，用细石砼制成。
3．伸出屋面管道根部周围，用细石砼做成圆锥台，锥台底面宽度200mm，高150mm，整平抹光。
（四）基层处理剂
为了加强防水卷材与基层之间的粘结力，保证整体性，在防水层施工前，预先涂刷在基层上的涂料。常用的基层处理剂有冷底子油及与各种高聚物改性沥青卷材和合成高分子卷材配套的底胶（基层处理剂），选用时应与卷材的材质相容，以免卷材受到腐蚀或不相容粘结不良脱离。
冷底子油、基层处理剂喷、涂前要检查找平层的干燥并清扫干净，然后用毛刷对屋面的节点、周边、拐角等部位先行处理，最后才能大面积喷、刷。喷、刷要薄而均匀，不能够漏白或过厚起皮。冷底子油在铺贴前1～2天涂刷，基层处理剂涂刷后4天左右干燥才铺贴卷材。
(五)卷材的铺贴
1．卷材的铺贴方向。卷材的铺设方向应根据屋面坡度和屋面是否有振动来确定。当屋面坡度小于3%时，卷材宜平行于屋脊铺贴；屋面坡度在3%～15%时，卷材可平行或垂直于屋脊铺贴；屋面坡度大于15%或受振动时，沥青卷材应垂直于屋脊铺贴，其他可根据实际情况考虑采用平行或垂直屋脊铺贴。由檐口向屋脊一层层地铺设，各类卷材上下应搭接，多层卷材的搭接位置应错开，上下层卷材不得垂直铺贴。
2．贴卷材的顺序。防水层施工时，应先做好节点、附加层和屋面排水比较集中部位（如屋面与水落口连接处，檐口、天沟、檐沟、屋面转角处、板端缝等）的处理，然后由屋面最低标高处向上施工。铺贴天沟、檐沟卷材时，宜顺天沟、檐口方向，减少搭接。
铺贴多跨和有高低跨的屋面时，应按先高后低、先远后近的顺序进行。
3．卷材搭接方法及宽度。铺贴卷材采用搭接法，上下层及相邻两幅卷材的搭接接缝应错开。平行于屋脊的搭接缝应顺水流方向搭接：垂直于屋脊的搭接缝应顺当地与主导风向搭接。叠层铺设的各层卷材，在天沟与屋面的连接处应采用交叉接法搭接，搭接缝应错开；接缝宜留在屋面或天沟侧面，不宜留在沟底。
坡度超过25%的拱型屋面和天窗下的坡面上，应尽量避免短边搭接，必须短边搭接时，在搭接处应采取防止卷材下滑的措施。　　各种卷材的搭接宽度见下表：

     （六）防水卷材细部做法
泛水与屋面相交处基层应做成钝角（>1350）或圆弧(R=50～100mm),防水层向垂直面的上卷高度不宜小于250mm,常为300mm;卷材的收口应严实，以防收口处渗水，卷材防水檐口分为自由落水、外挑檐，女儿墙内天沟几种形式，其下介绍本工程构造简图如下图所示。
（七）对屋面防水卷材保护　　防水卷材铺贴完成之后，必须做好保护，以免影响防水效果。铺好的卷材防水层上不得直接行走小车，如果运输需要应垫脚手板。卷材铺设时小车支腿用编织袋包扎，防止刮破卷材，通气孔采用临时保护遮挡，防止阻塞和进入杂物。
三、注意事项
为了阻断来自室内的水蒸气影响，引起屋面防水层出现起鼓现象，一般构造上常采取在屋面的找平层分割缝兼作排气道，排气道间距宜为6米纵横设置，其上作附加层300mm宽，单边点帖覆盖，不得堵塞，并同与大气连通的排气孔相连，排水屋面防水层施工前，应检查排气道是否被堵塞，并加以清扫、疏通。
四、效果
施工结束，工程在经历了将今年的雨季考验，屋面未出现渗漏现象。
五、结语
做好屋面卷材防水层并不是一件很困难的事情，只要我们按照屋面卷材防水工序施工，层层落实，严格把关，认真按规范做好每步工作，就可以杜绝施工造成的屋面漏水。

屋面工程钢筋绑扎质量要求
质量部要求如下：
屋面工程的钢筋按规范绑扎，分包技术、质检员依据图纸要认真核对每一部位的钢筋绑扎情况，不符合要求的部位，整改完毕后，再报验总承包部。
若不符合要求，总承包部拒绝验收。
1. 抗震框架柱柱顶纵向钢筋构造要求

1.1抗震边柱构造
①伸入梁内的边柱纵向钢筋长度为1.5labE=900mm，从梁底算起，与上部梁钢筋绑扎搭接。柱外侧锚固入梁的根数最少为2根。
②梁锚固入柱内钢筋≥15d（φ16：240mm,φ18：270mm依据梁筋直径锚固）
③其余纵向钢筋满足12d锚固入柱内。
1.2抗震角柱构造
①伸入梁内的边柱纵向钢筋长度为1.5labE=900mm，从梁底算起，与上部梁钢筋绑扎搭接。柱外侧锚固入梁的根数最少为4根。
②梁锚固入柱内钢筋≥15d（φ16：240mm,φ18：270mm依据梁筋直径锚固）
③其余纵向钢筋满足12d锚固入柱内。
1.3抗震中柱构造
中柱纵向钢筋伸至柱内锚固为12d=200mm，全部纵筋锚固入梁内

2.顶板保护层要求
2.1预制水泥砂浆垫块
2.2屋面框架梁底、侧壁保护层必须采取有效防滑脱控制措施。
3.屋面框架梁
3.1阳角屋面框架梁

①阳角梁上部钢筋贯通，下部钢筋满足设计构造要求
②屋面框架梁阳角部位满足图纸要求，屋脊线每边3支加强箍筋间距50mm，共计6支。
③箍筋加密区范围为1.5hb梁截面高度，梁与柱斜交箍筋的起始位置为距离柱边50mm起步。
④弯锚固水平段长度≥10d
3.2非屋脊梁

①坡屋面梁高，为板顶标高。异形箍筋高度应以框架梁中心线控制。
3.3斜梁与框架柱斜交的箍筋起始位置

斜梁箍筋起始位置为梁高的h/2，斜梁下部箍筋入柱一个箍筋，斜梁上部箍筋入柱一个箍筋
3.4水平阴角梁

①阴角梁下部钢筋贯通，上部钢筋满足设计构造要求
②箍筋加密范围为一个锚固长度。
③弯锚固水平段长度≥20d
3.5斜梁边支座纵筋构造

①梁上部钢筋锚固入柱外侧纵筋的内侧，锚固长度为1.7labE=1010mm（Φ16的钢筋）
②斜梁下部钢筋伸至梁纵筋弯钩段内侧，弯钩平直段为15d（Φ16的钢筋为240mm）
4.屋面板配筋
4.1折板阴角配筋

①阴角部位放置3φ18补强钢筋
②板下部正弯矩钢筋贯通，连续通过阴角线，满足设计要求
③板上部负弯矩钢筋满足设计要求，阴角线起步500mm锚固板内，弯锚平直段≥20d
4.2折板阳角配筋

①板上部负弯矩钢筋贯通，连续通过屋脊，满足设计要求
②板下部正弯矩钢筋满足设计要求，阳角线起步500mm锚固板内，弯锚平直段≥20d
