装饰设计施工图学习

装饰设计施工图学习

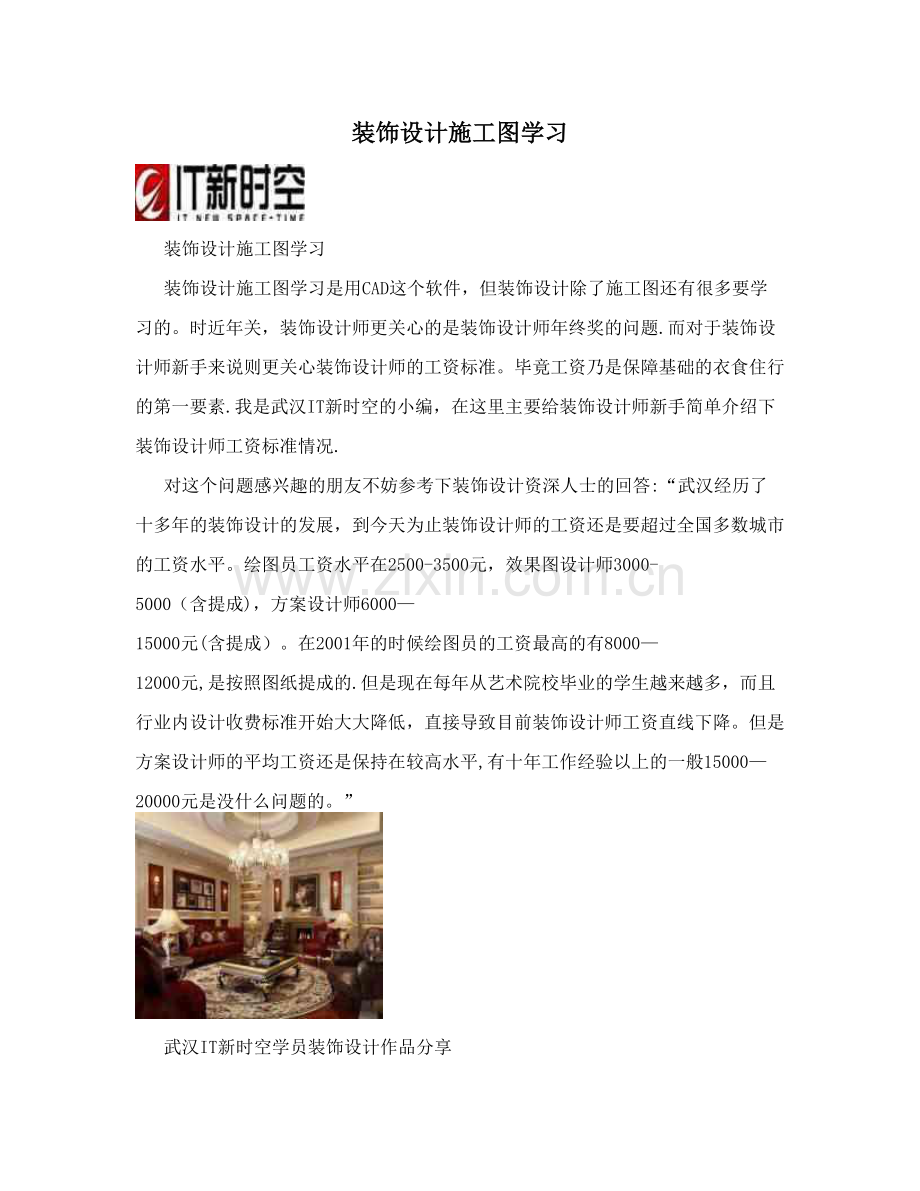

装饰设计施工图学习是用CAD这个软件，但装饰设计除了施工图还有很多要学习的。时近年关，装饰设计师更关心的是装饰设计师年终奖的问题.而对于装饰设计师新手来说则更关心装饰设计师的工资标准。毕竟工资乃是保障基础的衣食住行的第一要素.我是武汉IT新时空的小编，在这里主要给装饰设计师新手简单介绍下装饰设计师工资标准情况.
对这个问题感兴趣的朋友不妨参考下装饰设计资深人士的回答:“武汉经历了十多年的装饰设计的发展，到今天为止装饰设计师的工资还是要超过全国多数城市的工资水平。绘图员工资水平在2500-3500元，效果图设计师3000-5000（含提成)，方案设计师6000—15000元(含提成）。在2001年的时候绘图员的工资最高的有8000—12000元,是按照图纸提成的.但是现在每年从艺术院校毕业的学生越来越多，而且行业内设计收费标准开始大大降低，直接导致目前装饰设计师工资直线下降。但是方案设计师的平均工资还是保持在较高水平,有十年工作经验以上的一般15000—20000元是没什么问题的。”

武汉IT新时空学员装饰设计作品分享
装饰设计师重要知识(非必备）
1、懂制图（土建制图、机械制图)，能熟练地画出符合国家规范的设计图纸和施工图。
2。能看懂各种土建施工图纸，除了结构施工图纸外，对给排水（上下水)工程图、采暖工程图、通风工程图、电气照明与消防工程图等,也都非常熟练.这对搞好室内装修设计十分重要：可以避免装修设计与土建设施发生冲突，能更周到的进行装修设计、恰当的进行装修设计。
3.懂透视学，能快速地画出室内透视骨架线图，做到透视准确无误:会画轴测图（定轴测轴和轴间角度）。这是画好效果图的基础。
4.会画彩色效果图，能把房间的空间感、质感、色彩变化、家具设备的主体

感、光环境效果等正确地表现出来。
5、熟悉各种土建材料和建筑装修材料（材料的性能、特点、尺寸规格、色泽、装饰效果和价格等），才能正确地选用材料和恰当地搭配材料。
6。懂得建筑的基本构造类型，特别是对每种构造的优缺点、常用的结构方式等要熟悉。
7.具备建筑风格、室内和家具风格方面的知识与修养，能熟悉各种的基本特征与变体.还了解各种陈设品的历史发展。
8.具备测绘的知识与技能,能正确地做好现场实测记录，为设计搜集资料。
9。对装修施工工艺要熟悉,以确保装饰装修的质量。
10。有广博的文化知识与修养，这对提高装饰设计水平有利。
11。会并善于做设计资料的搜集与积累工作，列如，通过画速写、测绘、拍照、复印和记录等手段,不断积累有用的各种设计资料。
12。掌握专业调查的技巧,不论是综合性的，还是专业性的调查,都能抓住要点,得到装饰设计师应掌握的情况与信息，以利于装饰设计的工作。
13.会独立制作高质量的模型,这就要求设计师懂材料、工艺做法，并会使用必要的工具和设备。这是设计师应具备的动手能力.
14.会摄影，懂暗房技术,还会摄像。这些技能装饰设计师也要掌握。
15.装饰设计师还会电脑辅助设计，掌握用电脑绘制设计图、施工图和效果图的技巧。
16。要具备园林景观艺术设计、盆景与插花艺术方面的知识与修养，懂得绿化树种、花草的特性与功能。
17.对人体工程学要做深入地研究和了解。
18。加强对电光源、光源产品和照明技术的了解,从而有利于搞好室内照明设计.
19。装饰设计师要研究社会学，了解人与人之间的关系、人群与阶层、阶级、生活方式和需求，这对搞好设计有帮助。
20。装饰设计师还应对环境科学有深入的了解，并及时掌握新的发展趋势.另加两条：了解易学风水、物理动力学、化学生物学。

现时代的社会,大学的学习已经满足不了社会对装饰设计人才的需求，大学里都是理论性的知识，而真正能用到以后工作上的是少之又少，这样,毕业后的学生到装饰公司却做不了装饰设计师的工作,只能从业务员，实习设计师,或者是设计师助理慢慢做起。刚毕业的学生天真的以为这样就可以慢慢的做成了设计师，殊不知，有大部分的学生就是因为在这里坚持不下去了，因为需要经历漫长的过程，然后就转行，就形成了做设计师很难的一个观点.
不能说他们有错，只是因为没有找到对的方法。也有一些学生为了坚持自己的梦想去找一个装饰设计培训班去学习，首先可以肯定的是这个做法是正确的，这是成为一个装饰设计师的捷径,避免浪费更多的时间去做无用的工作。不过要提醒大家的是,既然打算找装饰设计培训班来学习，就要找个专业的培训班，这样才能学到是实实在在的知识，那么怎么样的培训班才是专业的培训班呢，
首先，大家要明白做装饰设计师要做什么，要什么，就是自己心里要明白做装饰设计师究竟要学习什么知识。
其次，要告诉大家的就是，学装饰设计,做装饰设计师，不是单单学习了软件（cad，3d，ps等)就够了，那样你依然到装饰公司只能做个绘图员，而参加装饰设计培训的目的是要做装饰设计师。
再次,要让大家明白的是，做装饰设计师，软件画图，专业知识(材料，工艺，色彩，预算报价,风格等）这都是最基本的，是做装饰设计师首先要掌握的知识,可是你掌握了这些还是做不了设计师的。
最后，要告诉大家的是，做设计师什么是最重要的呢,怎样才能学好装饰设计呢,那么，最重要的就是如何跟客户沟通,如何跟客户打交道，如何能让客户认可你的设计方案，如何能让客户到我们的装饰公司来装修.这是做设计师需要做的最终的也是最重要的工作，就是谈单和签单。只有会跟客户谈方案了，又具备了上面讲的基本知识，那你就可以胜任一个装饰设计师的工作了.
以上内容由武汉IT新时空整理发布，转载请注明来源~

施工图内审

1。作业目的
施工图的内部审核是房产开发不可缺少的一个环节，但往往因时间紧迫而常常被开发企业所忽视，以至很多应该事先发觉纠正的问题到施工时甚至施工后才暴露出来。不仅引起返工损失，而且影响工程进度和质量。严重的还会造成无法纠正的功能缺陷。所以把好设计质量关,也就是从源头上保证了质量，进度，成本的有效控制,在这上面花费些时间和精力正是非常值得的。
2。主管岗位总建筑师：负责控制规划总图和建筑工种图纸在先进性，合理性和经济性方面的设计质量。
总工程师：负责控制结构和设备工种图纸在先进性，合理性和经济性方面的设计质量。
主办岗位项目经理：通阅全部图纸，提出和汇总内审意见.
协办岗位土建和设备的设计管理，现场的土建和设备工程师：通阅全部图纸，提出内审意见。
3.紧前工作
施工图设计完成。为尽量不占用关键路线的时间，本作业可与审图公司的审图同时进行.
4.作业描述
审图公司主要审查设计的规范性和安全性，施工单位主要关心设计的可操作性,而设计的先进性,合理性和经济性往往不被这两家单位所重视，这就需要开发企业自己来关注.所以甲方内审不必担心是否会违反强制性规范，是否会安全度不够，更不必拘泥于细小的差错和遗漏，重点把握设计的先进性，合理性和经济性就行。
4。1建筑和结构工种的图纸内审
在项目经理的组织下，由总建筑师和总工程师牵头，土建设计管理和现场土建工程师一起参加.必要时还可邀请营销部门主管和社会专家参加。重点审查内容：
4。1.1 规划布局、建筑形态和外装饰、单体内部格局等是否与扩初方案一致或有所优化改进。4。1.2 是否完整体现了开发企业既定的功能要求和建筑标准。
4。1.3 政府各专业建筑管理部门、配套部门对扩初方案的审查修改意见是否都在施工图上得到了落实.
4.1。4 对照荷载、结构和抗震等规范，复核结构设计的计算机输入数据；抽查基础,标准层结构的实际配筋率是否与内力计算结果相一致；各部位的结构安全度是否均衡.
4.1。5墙体材料的选用是否适当,是否符合政府导向，其荷载取值是否存在张冠李戴；电梯井道的内净尺寸是否与已确定的设备匹配.
4.1。6特殊的结构或装饰构造是否有成熟的施工技术来实施，大幅度增加的成本值得不值得。
4。1。7是否存在因结构布局的原因，导致使用舒适度的恶化，如梁、柱位置严重影响室内空间利用；楼梯碰头；阳台沿口梁过厚影响室内日照；明显过于保守的厚墙、胖柱、肥梁等.
4。1。8桩基，基础或地下室的结构设计是内审的重点,是否经过经济技术比较；是否还有更经济合理的潜力，必要时可专题咨询相关专家。
4。2各设备工种的图纸内审
在项目经理的组织下,由总工程师牵头，设备设计管理和现场设备工程师参加。必要时还可邀请除供应商以外的专业专家学者参加.重点审查内容：
4。2。1空调的热工设计和计算是否偏于保守；电源的功率分配是否存在该大不大，该小不小的现象。
4。2。2是否采用虽未淘汰但已明显过时落后的工艺,材料和设备。
4.2。3是否存在因设备布局的原因，导致使用舒适度的恶化，如设备管线影响室内净空高度，可以穿梁的线管走梁下,可以靠边的立管不靠边，可以隐蔽的户用配电箱装在主墙面上,粗笨的减压阀不装在管井里而装在厨房里，设备噪声、废气、排污等污染源影响办公和居室的生活环境，室外和屋顶没有备用的电源等等。
4.2.4设备用房是否大而无当，白白浪费面积。
4。2.5可以走捷径的管线兜远路。
4。2.6大型的机组设备不考虑留有安装或拆换的搬运通道，管线和设备缺乏检修的操作空间.
4。3项目经理汇总整理两组内审意见,经总建筑师和总工程师审阅并协调一致后正式作为图纸会审时的甲方意见（详见作业指导书《施工图会审》)。

装修施工图设计说明
一、 工程概况: 泉州市丰泽区，装修面积约为860.89平方米，主要用于健身活动。
二、 主要设计依据： 执行本工程室内装饰施工图的同时应以原土建设计的全套建筑设计施工图为依据，楼层内和楼层间的防火分区划分,防火门及管道井检修门的设置应严格遵循原建筑设计要求。
1。《建筑内部装修设计防火规范》
2.《邮政储蓄骨干网点改造工程设计及验收暂行规定》
3.《建筑内部装修设计规范》（GB50222-1999）
4.《建筑灭火器配置设计规范(97年局部修订）》（GBJ140-90)
5.《民用建筑照明设计标准》（GBJ133-90）
三、根据装饰不同部位的防火要求来选择和控制装饰用材。总体来讲：营业大厅、工作区、办公室、卫生间及其它功能空间均采用大理石、瓷砖地砖，乳胶漆、发纹不锈钢、铝塑板，轻钢龙骨石膏板、长条铝扣板吊顶，钢化玻璃，防弹玻璃等高级防火材料作为地面、墙面、顶面的装饰用材，所有内部家具均采用复合板材，零星使用的木装修及织物部分均应刷防火涂料三遍，钢材应符合国标.1结构胶标准号GB 16776-1997建筑用硅酮结构密封胶.
1。有害物质限量要求：应符合”室内装饰装修材料有害物质限量" 10项国家标准。
(1).《室内装饰装修材料人造板及其制品中甲醛释放限量》(GB18580-2001）；
（2).《室内装饰装修材料溶剂型木器涂料中有害物质限量》（GB 18581-2001）;
（3）。《室内装饰装修材料 内墙涂料中有害物质限量》（GB18582—2001）；
（4).《室内装饰装修材料 胶粘剂中有害物质限量》（GB18583-2001）；
（5）。《室内装饰装修材料 木家具中有害物质限量》（GB18584—2001）；
(6）.《室内装饰装修材料 壁纸中有害物质限量》（GB18585-2001）;
（7）.《室内装饰装修材料聚氯乙烯卷材地板中有害物质限量》（GB18586—2001）；
（8)。《室内装饰装修材料地毯、地毯衬垫及地毯用胶粘剂中有害物质释放限量》（GB18587-2001）；
(9)。《混凝土外加剂中释放氨限量》（GB18588—2001);
（10).《建筑材料放射性核素限量》(GB6566—2001）
2.主要材料要求：吊顶的承载龙骨一般厚度不应小于1。0mm,上人吊顶的承载龙骨不小于50系列，厚度不小于1。2mm.吊杆直径应不小于6mm，上人吊顶的吊杆直径应不小于8mm，并应有可靠的防锈措施。
(1）。石材的产品质量应该符合《天然花岗岩建筑板材》（GB/T18601—2001）及《建筑装饰用天然石材防护剂》(JC/T973—2005)。
（2)。墙地砖的品种、级别、规格、形状、几何尺寸、光洁度、颜色和图案及其他的产品质量应符合设计要求，色泽均匀一致，无裂纹，无水线或污染。
(3)。钢花玻璃应符合《建筑用安全玻璃》GB/15763及《钢化玻璃》GB/T17841，抗风性及透性比由供需方双方协定.
(4）。防弹玻璃能够阻挡弹头穿透，受冲击玻璃背面无碎片剥落且应符合《建筑安全玻璃管理规定》
(5）.钢材之间焊接时，应符合现行国家标准《建筑钢结构焊接规程》GB/T8162,《碳钢焊条》GB/T5117，《低合金钢焊条》GB/T5118，《建筑钢结构焊接技术规程》JGJ 81的规定。
四、本套图纸所注尺寸除标高以米（m)计外，其余标注尺寸以毫米（mm）为单位。材料下料结合图纸尺寸，并须根据现场实测结果调整标注尺寸。
五、吊顶：
1、轻钢龙骨600X600石膏板吊顶。
2、卫生间采用长条铝扣板。
六、油漆：
图纸上未特殊说明的木做表面均为亚光木本色硝基漆。
七、办公家具：
1、普通办公室陈设购买成品。沙发、办公桌椅的造型与面料选择均应结合装修整体风格，力求明快、大方、风格统一。
2、营业窗口办公家具严格按照国家邮政局CIS执行。
八、本工程所采用材料之供应商均应提供产品合格证书。提供符合有关行业技术指标的产品技术检测参数.
九、本说明未尽事项均应按国家、省、市等有关建筑装饰工程施工及施收规范执行。

一、 设计施工依据
1、 建设单位提供的原建筑施工图纸以及建设单位的修改意见.
2、 国家有关建筑装饰工程设计规范、规程。

二、 图面说明
1、 如建设单位或施工单位对设计提出修改,需征得本工程设计人员的意见。
2、 施工单位需仔细审核、综合建筑的各工种图纸进行施工。
3、 不得按比例量度尺寸，应以图面标注尺寸为准，如有尺寸不详或不准,须与设计单位联系.

三、 情况说明
1、 主要装饰材料耐燃烧等级.
天然石材及花岗岩　　　　耐燃烧等级为A级
地砖　　　　　耐燃烧等级为A级
隔墙及吊顶布面石膏板　　耐燃烧等级为A级
轻钢龙骨及吊筋　　　　　耐燃烧等级为A级
木制饰面板　　　　　　　耐燃烧等级为B2级
不锈钢　　　　　　　　　耐燃烧等级为A级
玻璃　　　　　　　　　　耐燃烧等级为A级
2、 电气图纸说明。
1） 设计与原建筑设计院电气部分图纸相协调.
2） 对装饰照明电路及墙面普通插座重新调整;电路整体系统图、应急照明、动力线路部分适当调整。
3） 照明灯具的功率及瓦数参见装饰图纸中分顶面图，以现场的实际情况为准。
4） 电器部分的设备参数请参见原建筑电器图纸。
3、 其他：
1) 所有分平图中轴线尺寸以总平图中轴线尺寸为准。
2) 顶部吊筋与楼板用膨胀螺栓连接.
3) 所有横梁、方柱等所用的角钢、槽钢要进行热镀锌处理，干挂石材厚度均为25mm。
4) 顶面布面石膏板采用8号吊金＠800＊800，38系列轻钢龙骨系列,墙面轻钢龙骨采用75系列。
5) 室内铺设完成面与过道地砖之间落差不大于5mm。
6) 图纸上没表现出的墙面均为白色乳胶漆饰面。

四、工程设计要求：
(一）、石料部分
1、材料
A、 提交大小石料样品，说明出产地、质量范围、色彩范围及纹理,以设计师提供的或承建商推荐且建设单位及设计师认可作为本工程的标准（详见签证)。
B、 石材本身不得有明显的隐伤、风化等缺陷，符合国家有关规定.不得破坏其外露表面或在上面留下痕迹。
2、安装
A、 检查底层或垫层安施妥当,并修饰好.
B、 确定线条、水产图案，并加以保护。
C、 在底、垫层达到其初始状态前施放石料。
D、 按要求确保接缝保持同一直线，平面和宽度(按实际情况保留1MM~10MM的接缝）。
E、 石灰浆至少养护24小时方可施工加填缝料.
1、 清洁
A、 在完成勾缝和填缝以后及在这些材料施放和硬化之后，应清洁有土胚的表面,所用的溶液不得有损于石料，接缝材料或相邻表面。
B、 在清洁过程中应使用非金属工具。
2、 石料加工
将石料加工成所需要的样板尺寸、厚度和形状，准确切割,保证尺寸符合设计要求.
A、 准确塑造特殊造型、镶边和外露边缘，并且进行修饰以与相邻表面相配。
B、 提供的砂应是干净、坚硬的硅质材料，至少含5％的湿度.
C、 拌制砂浆应用不含有害物质的洁净水。
D、 所用胶结材料的品种,掺合比例应符合设计要求,并且有建设单位及设计师认可的产品合格证。

(二）、木工
1、材料：
材料必须经过烘干后或自然干燥后才能使用,自然生长的木料，没有虫蛀、松散或腐节或其他缺点，锯成方条形，并且不会翘曲、爆裂及其他因为处理不当而引起的缺点。胶合板应符合国家有关规定,达到优质等级.
承建商应在开工之前提供材料和终饰样板经建设单位和设计师的批准。
2、防火处理
A、 所用木材用于有可能接触火灾或邻近可能发生火灾危险之处,均要涂上三层当地政府批准的防火漆.
B、 承建商要在实际施工前呈送防火涂料给建设单位及设计师认可批准方可开始油漆。
3、制作工艺及安装
A、 尺寸
a） 所用装饰的木材都要经过锯纹、钻或其它加工工序做成规格里规定的恰当尺寸和形状。
b） 所有尺寸必须在工地核实，若图样或规格与实际工地有任何偏差，应立即通知室内设计师.（其中,墙面木龙骨断面尺寸为30X40规格,30X40木方用于大面积墙面找平龙骨.
B、 装饰
a） 所有完工时在外的木作工艺表面，除特殊注明处,都按设计做装饰。
4、收缩度
所有木工制品的安排,接合和安装时做在任何部分的收缩度不会损害其强度和装饰品的外观，不应引起相邻材料和结构的破坏。
5、接合
A、 木工制品须严格按照图样的说明制作，在没在特别指示的地方接合,应按该处接合的公认形式完成.胶水接合法使用于不必预防收缩和移位及需要紧密接合的地方。所有胶水应用交叉舌榫或其他加固方法.
B、 所有铁钉等打进去并加上油灰,胶合表面结合的地方用胶水结合，接触的表面必须用锯和刨进行终饰。实板的表面需要用胶水结合的地方，用砂纸轻打磨光。
C、 有待接合的表面必须保持清洁，不肮脏,没有灰尘，锯灰，油渍和其他污染。
D、 胶合地方必须给予足够的压力以保持粘牢，胶水凝固条件均按照胶水制造商的说明进行。
6、镶嵌细木工工作：
A、 准备:面板安装前的准备工作应符合下列规定:
a） 在楼板中按设计要求设置预埋件或吊杆.
b） 吊顶内的通风、水电管道等隐蔽工程应安装完毕.
c） 吊顶内的灯槽、斜撑、剪刀撑等，应根据工程情况适当布置.
d） 轻型吊灯应吊在主龙骨或副龙骨上，重型吊灯或其它装饰件不得与吊顶龙骨联结,应另设吊钩。
B、 龙骨安装
a） 布面石膏板顶面采用38轻钢龙骨系列，（集中荷载≤1。0KN）。
b） 装龙骨的基本质量,符合国家标准GB11981—89的规定。
c） 主龙骨的吊点间距，应按设计推荐系列选择,中间部分应起拱，金属龙骨起拱高度应不小于房间短向跨度的1/200，主龙骨安装后应及时校正其位置和标高.
d） 次龙骨应紧贴主龙骨安装，当用自攻螺钉安装板材时，必须安装在宽度不小于40MM的次龙骨上。
e） 全面校正主、次龙骨的位置及水平度，连接件应错位安装,明龙骨应目测无明显弯曲，通常次龙骨连接处的对接错位偏差不得超过2MM。
校正后应将龙骨的所有吊挂件，连接件拧紧。
C、 板材安装
石膏板的安装:
a） 布面石膏板的长边沿纵向次龙骨铺设。
b） 自攻螺钉与布面石膏板的距离:面纸包封的板边以10～15MM为宜，切割的板边以15～20 MM为宜。
c） 钉距以150～170MM为宜，螺钉应与板面垂直且略埋于板面，并不使纸面破损，钉眼应作除锈处理并用石膏腻子抹平.
d） 拌制石膏腻子应用不含有害物质的洁净水。
在细木工制品规定要镶嵌的地方，应跟随其周边的工作完成之后嵌入加工。
8、清洁
A、 一般木材成架安装于天花板上时，确保所有部件牢固及拉紧，更容许其它管线通过，依照设计图纸固定于天花。全部木作天花涂上三层当地政府批准的防火漆。
B、 活动家具:
所有木工制品都要嵌好，并槽、剖榫、打舌榫、粘胶、拼合并且组装成高质量的家具.
所有家私上油漆前都应打磨光滑。
C、 固定家具:
依据图纸说明做好框架并且嵌入所有柜，可调整的层板，板和固定家具。所有木工制品都要嵌好，并槽、剖榫、打舌榫、粘胶、拼合用螺丝组装好。所有柜、层板等应用砂纸擦好,油漆使其光滑。
9、装饰防火胶板
防火板由建设单位及设计师认可的品牌，厚度1MM。防火板的粘着剂应遵从制造商或供应商的指示说明使用，并达到相关的防火等级要求。

(三）、玻璃工程
1、 材料
玻璃均要符合国家优质等级标准。
提供样板并在安装切割之前送交建设单位及设计师同意。
室内安装玻璃要用毯制条子,颜色要与周围材质相配，厚度按图纸所示。
2、制作工艺及安装：
准确地把所有玻璃切割成适当的尺寸,安装槽要清洁，没有任何灰尘和其他有害物质.所有螺丝或其他固定部件都不能在槽中突出来。所有框架的调整将在安装玻璃之前进行。所有密封胶在完工时要清洁、平滑。
玻璃工程应在框、扇校正和五金件安装完毕后,以及框、扇最后一遍涂料前进行。
安装玻璃隔断时，隔断上框的顶面应留有适量的缝隙，以防止结构变形，破坏玻璃.
3、清洗及修整：
完成后的玻璃工程，表面应洁净,不得留有油灰、浆水、密封胶、涂料等斑污并不得有刮痕，更换在室内装修和实际完工之前损坏、打碎的玻璃和其他装配材料。
4、玻璃的基本要求：
A、落地屏风的厚度最小为10MM—12MM，它们必须能够抵受预定2.5KPA风压或吸力.
B、玻璃必须顾及温差应力和视觉歪曲效果.
C、用做玻璃门和栏杆之透明强化玻璃必须符合GB4871规格的产品质量。
D、玻璃必须结构完整,无破坏性伤痕、针孔、尖角或不平直的边缘.
E、当受到当地的天气影响,玻璃必须不会产生过大的温差应力及引起破裂。

(四）、油漆工程
1、材料和品质：
油漆工程的等级和品质应符合设计要求和现行有关产品国家的标准的规定。
A、 没有完全干透或空中有尘埃时，不能平面上进行工作。
B、 保证所有表面之洞、裂缝和其它不是之处已预先修整好，才进行油漆。
C、 每一道油漆都要涂好，使每一部分（包括连接处、接合点和角等）都适合的涂上漆,但要注意避免过多油漆或油漆厚度不均匀,特别是边缘、角上和接合处。
D、待其它原先之油漆涂层结硬后才可再涂一层(并要清洗已经干了的表面,在涂上另一层之前要用好的玻璃砂纸擦光滑)。
E、连续油漆涂层要有轻微的色差。
F、用大小适当的毛刷涂油漆，用胶质材料打底色并上油漆固定其表面。
G、在需要的地方，在固定其表面使其不能剥落之前要先打底色和上油漆.
H、在有特别指示时，在油漆之前拆开所有的五金器具，并且在油漆后安回相配的、尺寸合适的螺丝和插头，保持一切清洁和完全没有一切斑点等等.
I、材料应是新期最好的，并且用制造商之密封容器装饰运往工地,开启或应用均应严格按制造商之说明进行.
2、准备、打底色和嵌填上油漆：
A、准备
清除所有灰尘、秽物、白花、油脂.
B、底色
木制天花板或天花造型要在安装前油三层已经同意的防火漆.
砼天花板：刮擦洗净、填洞，然后上底涂料.
金属制品：洗净、擦，并且用金属丝刷除去已上油漆的铁和钢上所有秽垢的锈，应用防锈剂和底漆涂最底层.
木制品：洗净、擦净、除去节,上底层刮腻子填补表面空洞，然后涂底层，擦去腊或真漆表面,填充空隙，擦净以形成光滑之表面以便再上油漆。
C、油漆
在指示的地方按供应商说明进行最终油漆工作。
3、上油漆:
按油漆的类型和颜色样板进行，任何与样板之颜色偏差都必须征得筹建处和设计师的同意.
4、乳胶漆：
所有墙面均作好防潮放水处理，处理后挂腻子刷乳胶漆各三遍.

（五)、天花吊顶配合工作
1、概述：
A、工作范围：
a) 悬挂该系统所需要的吊钩和其他附件。
b） 边缘修饰，夹和隔.
c) 天花板材
d） 照明装置
e) 中央空气调节处理装置（配合)
f） 音响系统(配合)
g) 消防防火系统
2、材料
吊顶工程所选用材料的品种、规格、颜色以及基层构造，固定方法应符合规范及设计要求.
吊顶龙骨在运输安装时，不得扔摔、碰撞。龙骨应平放，防止变形。各类面板不应有气泡，起皮、裂纹、缺角、污垢和图案不完整等缺陷，表面应平整，边缘应整齐,色泽应统一。
3、安装
4、运输和储存
A、提交与样板同款包装好的材料到施工现场，保持制造厂的未开封的包装以及品名和型号标牌。
B、小心处理材料,储藏于有盖干燥、水密封套中。
5、防火处理
提供完全的天花材料组件，这些组件应达到政府法规所规定的防火定额。
(六）、五金器具
提供和安装所有五金器具,这包括托架、窗插锁、螺帽、垫圈、螺丝钉、铁钉、铰链、锁、门铰、磁碰、闭门器、门框角撑架、路轨、活动层板和支撑钢件等等.
1、材料：
所有五金器具必须防止生锈和污染，任何偏差都必须征得建设单位及设计师同意。
2、完成：
在完成工作所有五金器具都应擦油、清洗、磨光和可以操作,所有钥匙必须清楚地贴上标签。纸托架等等。所有安装要用适当的材料,按照供应商的说明进行.所有沉头螺丝都要用油灰填塞并染色,上油漆，使其同周边物料相同。倘有外露的螺丝帽和五金器具要用橡胶和塑料垫圈，以便不会磨损任何接触表面。

路面设计施工图说明
LMB-1
二郎山隧道引道病害处治工程路面补充设计 第 1 页 共 5 页
路面设计说明
1、设计依据 5、主要路面材料
1。1中华人民共和国工程建设标准强制性条文公路工程部分，2002年版; 5.1水泥
1.2中华人民共和国行业标准《公路工程技术标准》JTG B01—2003； 用于水泥混凝土面板及水泥稳定碎石基层,采用大厂旋窑生产的普通硅酸盐水泥或道路1。3中华人民共和国行业标准《公路自然区划标准》JTJ 003—86; 硅酸盐水泥，均需外购。
1.4中华人民共和国行业标准《公路工程集料试验规程》JTG E42—2005; 5.2 粗集料
1。5中华人民共和国行业标准《公路水泥混凝土路面设计规范》JTG D40-2003； 用于水泥混凝土面板及水泥稳定碎石基层,采用硬质岩石或者河卵石(卵石粒径？8cm)1。6中华人民共和国行业标准《公路路面基层施工技术规范》JTJ034-2000； 加工的碎石。
1.7中华人民共和国行业标准《公路水泥混凝土路面施工技术规范》JTG F30—2003； 5.2 细集料
用于水泥混凝土面板及水泥稳定碎石基层，采用天然砂(中、粗砂)。 2、设计标准
5。3 水：人、畜饮用水。 2。1公路等级以及路面结构类型:
6、路面结构组合设计 公路等级：二级公路；
路面类型:水泥混凝土路面； 6.1、土基模量:根据沿线的土壤、地质、水文条件，并参照原施工图设计文件，取土基2.2 设计标准轴载：以双轮组单轴载100KN为标准轴载,表示为BZZ-100; 模量E,30Mpa。 0
2.3 水泥混凝土路面设计基准期：20年; 6.2、路面结构
22.4 自然区划：路线经过地区属中华人民共和国自然区划？5区。 路面基层挖补面积大于等于100m时，路面结构设计为:23cm水泥混凝土面板+30cm水
泥稳定碎石基层.新、旧水泥混凝土板块横向接缝处应按规范要求设置传力杆，纵向接缝处3、《工程建设标准强制性条文》（公路工程部分）执行情况

土板下20cm（详见新旧水泥混凝土路面接缝设计图）. 条关于“混凝土设计弯拉强度”的规定。
2路面基层挖补面积小于100m时,路面结构设计为:23cm水泥混凝土面板+20cm 贫混3。2、基层：执行《公路路面基层施工技术规范》(JTJ 034—2000）中3。1.5条“施工气温要
凝土基层.新、旧水泥混凝土板块接缝处，应按规范要求设置传力杆和拉杆（详见新旧水泥求”、3.1.7条、3.3.1条关于压实度及7d浸水抗压强度的规定.
混凝土路面接缝设计图)。
4、沿线自然条件
6.3、各结构层材料设计参数见表6-1
4。1地理位置 设计参数取值表 表6—1 项目位于四川盆地西部边缘邛崃山系，属于四川盆地与青藏高原两大地貌单元过渡的边
抗压模量15？劈裂强度弯拉强度弯拉弹性模量序号 结构层材料类型 缘山区. (MPa） （MPa) (MPa) (MPa）
1 水泥混凝土 4.5 29000 4.2气候特征
2 水泥稳定碎石基层 1200 0。6 测区年降雨量1500mm，雨日多，地表植被茂盛,土体湿润，路基干湿类型以潮湿为主。

2007年09月
LMB—1
二郎山隧道引道病害处治工程路面补充设计 第 2 页 共 5 页 3 30 土 基 1%,碎石中粒径小于0。075mm的石粉含量不大于1%，软弱颗粒含量不大于5％。碎石应按
6.4、各结构层设计弯沉检验值见表6—2: 表7-2控制级配。
结构层顶面设计弯沉检验值 表6—2 粗集料级配范围 表7-2
结构层 设计弯沉检验值(0。01mm) 通过下列方孔筛(mm)的质量百分率(%) 粒径
（mm） 88 水泥稳定碎石基层 31.5 26。5 19 16 9。5 4。75 2.36
路基 310 4。75～26.5 100 95～100 60～75 30~50 10～30 0～10 0～5
注:路基顶面弯沉检验值为非不利季节弯沉检验值,水泥稳定碎石基层顶面弯沉检验值为不利季节7。1.3 细集料：采用粗集料轧制碎石过程中的石屑和天然砂，质地应坚硬、耐磨、洁净无弯沉检验值。
污染，含泥量不大于2%，硫化物及硫酸盐含量（折算为SO）不大于0。5%,细集料级别应3
7、材料要求
不低于II级.
7。1水泥混凝土路面
7.1。4 水：采用可饮用水。 7。1.1 水泥：采用大厂旋窑生产的道路硅酸盐水泥或普通硅酸盐水泥，其28天抗压强度
7。1.5 外加剂:可考虑采用减水剂以减少砼拌和用水量，改善和易性，节约水泥用量,提不低于52。5MPa，抗折强度不低于7.0 MPa。水泥的各项化学成分、物理性能指标均应满足表
高砼强度,夏季施工可考虑掺入缓凝剂。 7—1要求。
7.1。6 填缝料：接缝均应采用填缝料填缝,填缝前必须将缝内清扫干净并保持干燥,填缝 水泥的化学成分及物理指标要求 表7—1
水泥性能 要 求 料必须将缝隙充满并填塞密实。填缝料采用常温施工式低弹型填缝料，必须将缝隙充满并填
铝酸三钙 不宜，7.0％ 塞密实，应具有与混凝土板壁粘结牢固、回弹性好、不溶于水、不渗水，高温时不挤出、不铁铝酸四钙 不宜,15.0％
流淌、低温不脆裂、耐久性好的材料，技术指标应满足表7—3要求.。 游离氧化钙 不得,1。0%
氧化镁 不得，5.0% 常温施工式填缝料技术要求 表7-3
三氧化硫 不得，3。5％ 试验项目 技术要求
碱含量 NaO+0。658KO？0.6％， 226~24 失粘（固化)时间（h） 混合材料类 不得掺窑灰、煤矸石、火山灰和粘土
弹性恢复率(%） ?75 烧失量 不得,3。0%
0 流动度(mm） 细度(80μm) 筛余量不得,10%
（,10?)拉伸量(mm） ?15 初凝时间 不早于1。5h
与混凝土粘结强度（MPa) ?0。2 终凝时间 不迟于10h
粘结延伸率（％) ?200 安定性 雷氏夹法或蒸煮法检验合格
28天干缩率＊ 不得，0.09% 7.1。7 胀缝接缝板：应选用能适应混凝土面板膨胀收缩、施工时不变形、弹性复原率高、2耐磨性＊ 不得，3。6kg/m 耐久性良好的材料，可采用沥青纤维板、塑胶或橡胶泡沫板，胀缝板的技术要求应满足下表注：表中加“＊”的项目采用《道路硅酸盐水泥》（GB 13693)标准的相应试验方法.
的要求。 7.1.2 粗集料:采用硬质岩石或卵石（卵石粒径？8cm）轧制成的碎石,形状接近立方体。
胀缝板的技术要求 表7—3 应质地坚硬、耐磨、洁净,符合规定的级配，粗集料级别应不低于II级。最大公称粒径不应
胀 缝 板 种 类 超过26.5mm，空隙率小于47%，压碎值不大于15％，坚固性（按质量损失计)不大于8%，试验项目 塑胶、橡胶泡沫类 纤维类
针片状颗粒含量不大于15%,硫化物及硫酸盐含量(拆算为SO)不大于1％，含泥量不大于3压缩应力(MPa） 0。2,0.6 2.0,10。0

2007年09月
LMB-1
二郎山隧道引道病害处治工程路面补充设计 第 3 页 共 5 页
弹性复原率（%） ？90 ？65 7.2。6 施工前应根据现场所备材料,进行配合比设计，在满足设计强度的基础上，通过采
<5。0 〈3.0 挤出量(mm) 取限制水泥用量及适当增加粗集料和控制细集料用量调整混合料级配来尽量减少半刚性材料弯曲荷载（N) 0，50 5,40
裂缝的产生. 37.1。8 混合料：最大水灰比为0.44，最小单位水泥用量为300kg/m，水泥混凝土面板设计
7.3 贫混凝土
抗弯拉强度为4.5MPa。 7.3。1水泥：要求采用符合各项物理力学性能指标要求的普通硅酸盐水泥P.O 32.5；
7.1.9 水泥砼路面构造设计:横向按3.75米宽划分板块，设置带拉杆的纵缝；纵向按4.57。3.2碎石：要求压碎值不大于15%;
米划分板块,设置假缝型横向缩缝。新旧水泥混凝土面板接缝处,水泥混凝土面板加设传力7。3.3砂：采用天然砂，含泥量不得大于3%； 杆。 7.3。4水：可饮用水；
7.2 水泥稳定碎石基层
7。3。5混合料:粗集料级配及混合料强度应满足表7—6、表7—7的要求。考虑到贫混凝土7。2.1 水泥:要求采用各项物理力学性能符合要求的普通硅酸盐水泥P.O32.5，终凝时间
的强度不宜过高，贫混凝土的最大水灰比为0.7。 宜大于6小时，初凝时间应大于4小时，不得使用快硬水泥、早强水泥及已受潮变质的水泥。
粗集料级配范围 表7—6
7.2。2 粗集料：采用硬质岩石或卵石（卵石粒径？8cm）轧制成的碎石。石质应坚硬、耐通过下列方孔筛（mm）的质量百分率（,) 粒径（mm) 37.5 31。5 26。5 19.0 16.0 9.50 4.75 2。36 磨、洁净，形状接近立方体，碎石压碎值不大于30%。 4。75，31。5 100 95,100 65，80 40,60 25,40 10,25 0,10 0,5
7。2。3 细集料:采用碎石料加工过程中的细料部分,及无污染的天然砂，有机质含量不宜贫混凝土设计强度标准值 表7—7
7天施工质检抗压强度 5。0MPa 超过2%,含泥量不得大于3%. 28天设计抗压强度 7.0MPa
28天设计弯拉强度 1。5MPa 7.2.4 水：可饮用水.
7。2.5 水泥稳定碎石配合比设计原则：施工时应根据现场具体材料试验确定施工配合比，
8、施工注意事项 基层水泥用量不宜大于4。5％，同时不得小于3.0，。混合料中的碎石级配范围要求见表7—4，
8。1 路面施工前准备 基层压实度及7d龄期的浸水无侧限抗压强度要求见表7-5。
8.1.1、路基交验：其顶面压实度按重型击实标准不得低于95％,且应基本沉降稳定，有
水泥稳定碎石基层级配范围要求 表7-4
足够的水稳定性和强度稳定性。采用后轴重100KN的标准车(单后轴双轮的载重车，其后轴通过下列筛孔（方孔筛mm）
