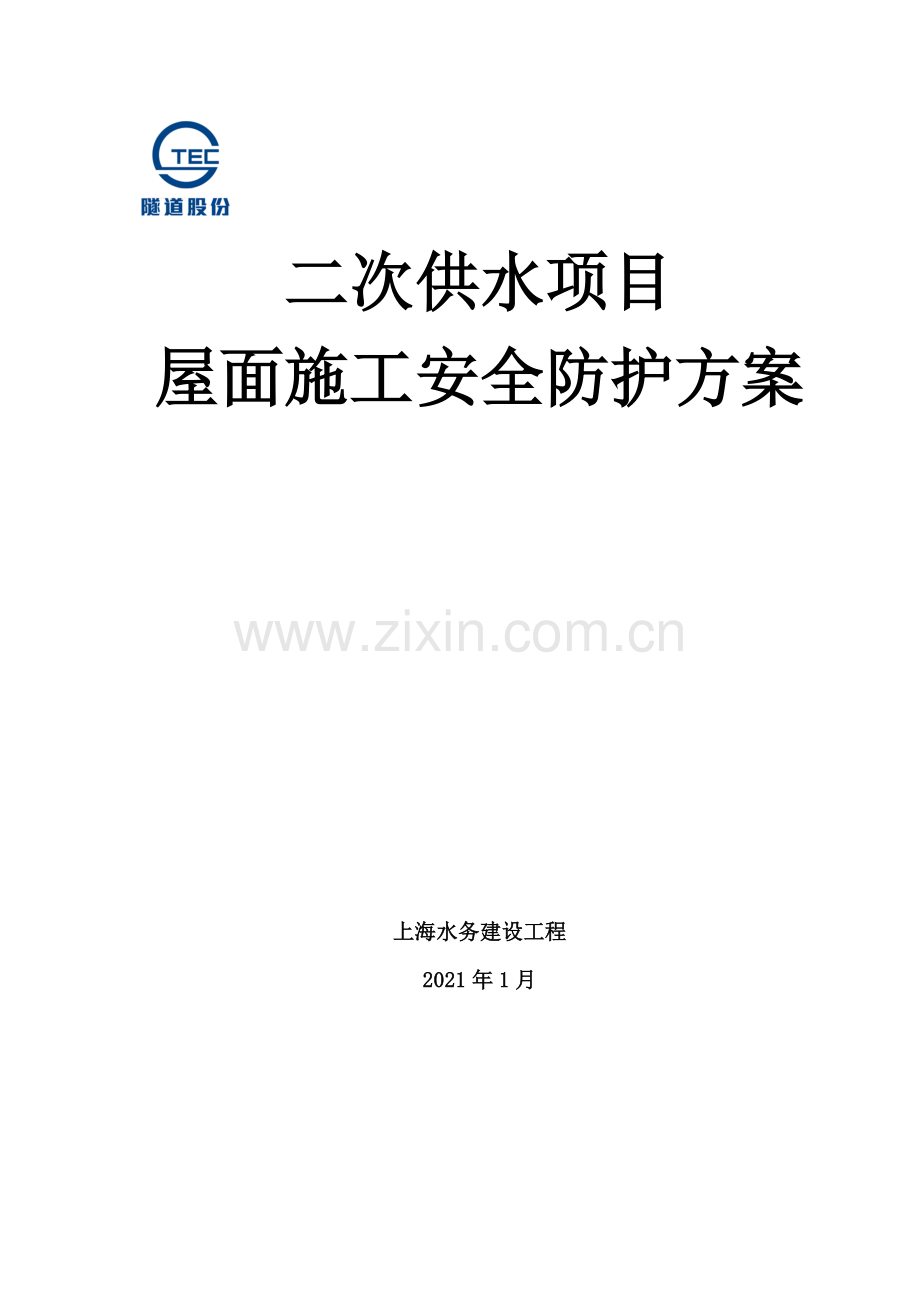

屋面安全防护脚手架施工方案 平改坡屋面正式版

二次供水项目
屋面施工安全防护方案

上海水务建设工程
2021年1月

目 录
一、工程概况2
二、编制依据3
三、工程存在安全风险及处理措施3
四、开放式屋面脚手架支护5
五、钢管脚手架方法9
六、平改坡防护措施16
七、脚手架施工人员的安全要求18
八、脚手架使用与维护18
九、脚手架拆除19
十、脚手架配件的管理和保养19
十一、文明施工要求19
十二、应急预案21

一、 工程概况
1. 工程名称：二次供水改造工程
2. 工程地址：各施工作业小区
3. 建设单位：上海城投水务（集团）供水分公司
4. 设计单位：
5. 监理单位： 上海建浩工程顾问
6. 施工单位：上海水务建设工程

二次供水改造工程（屋顶水箱作业）存在较大临边安全防护风险，主要体现在如下几种情况：
平改坡屋面：屋面结构为平改坡，以屋脊为最高点，脊梁顶标高根据屋面坡度而变化。屋面坡度较大，约44度左右，此外斜板顶面设有斜窗，结构较复杂，细部节点较多，施工难度较大，安全隐患较多。

二、 编制依据
1. 《中华人民共和国安全生产法》 ；
2. 《建设工程安全生产管理条例》 ；
3. 《建设工程施工现场管理规定》 ；
4. 《上海市建设工程文明施工管理暂行规定》 ；
5. 《建筑施工安全检查标准》JGJ59-2021 ；
6. 《建筑施工高处作业安全技术规范》JGJ80-91；
7. 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001)；
8. 《建筑结构荷载规范》(GB 50009-2001)；
9. 《建筑施工手册》第四版；
10. 《钢丝绳》GB/T8918-1996；《建筑施工手册》第四版；
11. 施工小区实际情况；
12. 业主、监理、施工三方安全交底记录

三、工程存在安全风险及处理措施
3.1 屋顶登高作业风险
多层水箱通常安置在楼层顶部，需架设临时爬梯经楼道检查人孔至屋顶作业面。攀爬过程中存在临时爬梯依靠不稳固，容易发生人身或物体坠落伤害。
处理措施：
1、根据现场楼层实际高度选择合适高度的竹梯、铝合金升降梯。
2、梯脚安置防滑橡皮包裹并不得破损，梯身上端设置防滑搭扣与屋顶人孔可靠搭接或扣接。
3.2屋顶临边作业风险
开放式屋顶施工作业面周边女儿墙高低不一，安全防护高度不足，存在临边作业人员坠落伤害及材料坠落引起物体打击伤害。
处理措施：
1、现场去除部分屋顶隔热层板，形成作业通道和作业区域。
2、安全作业区域内进行作业，严禁超出作业范围外施工。
3、在划定安全作业范围之外作业的临边施工，必须预先设置安全围，无围护禁止施工。
4、施工人员正确穿戴安全防护装备，安全带保险挂钩必须和挂钩设置点进行稳固连接。
5、作业材料统一堆放在屋顶中线位置，并对材料进行稳定固化。
6、作业工器具有条件可以放置在圈桶或背包之内，必要时需设置安全绳，防止工器具撒落现场。

3.3水箱登高作业风险（临边水箱侧立面安全防护风险）
屋顶水箱高于≥2米，作业人员存在高处坠落、物体坠落打击风险。
处理措施：（具体内容参见方案）
1、水箱四周必须搭设脚架，脚手架与水箱间进行结构固定连接。
2、脚手架钢管间距不得大于：横向间距100cm，竖向间距30cm
3、脚手架安置立挂式安全网进行防护。
4、登高过程中设置爬升用的安全带交替挂置点。

3.4平改坡（半包式）外立面作业风险
屋面结构为平改坡屋面坡度较大，作业人员需爬出斜屋顶进行施工，容易发生作业人员高处坠落、物体坠落打击风险。
处理措施：
1、根据屋顶安全要求外根据坡屋顶的实际结构情况，在水箱处屋顶面增设施工及养护人孔，人孔和屋顶外连接水箱处加设不锈钢安全防护围栏。
2、护栏材质采用不锈钢304，材质强度、焊缝高度或装配连接件强度必须满足有足够的阻挡人员和材料滑落时冲击力，且工厂预制后现场安装。
3、护栏和平改坡结构的连接必须牢固，连接件强度满足护栏在受到外力变形时不断裂。
4、护栏应和楼顶避雷系统连接。
5、安装完毕的不锈钢围栏必须与屋面结构可靠连接，开设的天窗口应做好防水处理。
6、屋顶作业前应根据坡屋顶结构特点选取或设置安全带（绳）牢固的生根点，施工人员应穿戴“五点式双构”安全带作业，作业时必须将安全带（绳）挂钩挂至可靠生根点。
7、施工期间不锈钢围栏需采用安全网封闭。

3.5屋顶脚手架围护防风及防雷风险
屋顶脚手架围护设置后，一般将高出原屋顶设置避雷带高度，存在夏季施工作业雷击风险。安全围护支架挂置安全防护网后存在大风扰动风险。
处理措施：
1、脚架完成后可以安置临时接地线与原屋顶避雷圈可靠连接。（可使用单舌式接地线）
2、安全防护网在挂置前，必须对已设置脚手架围护进行强度、刚度、稳定性检查。脚手架必须与屋顶建筑结构可靠连接，设置只够的斜撑及支护。
3、夏季雷雨天严禁屋顶作业，气象中心发布雷暴预警等信息后无论现场是否存在雷雨天气一律不准屋顶登高作业。

3.6安全用电风险
屋顶作业存在局部使用鼓风机、切割机、冲击钻等用电设备，安全用电存在风险
处理措施：
1、用电设备临时设置必须严格执行“一机、一闸、一漏、一箱”保护要求。
2、临时接线使用楼道公共用电必须可靠接地。
3、专业电工对现场接线、布线检查。
4、现场配电箱周边设置灭火器具。
5、严格实行安全用电管理制度。

四、开放式屋面脚手架支护
4.1 支护形式的选择
根据开放式屋面的实际情况，本着安全、经济、实用、搭拆方便的原则拟采用钢管脚手架、挂安全防护网施工方案。

4.2 方案主要说明
多层屋顶水箱设置情况进行实地勘察，现场根据实际情况采用去除部分屋顶隔热板暴露屋顶卧梁，利用卧梁作为受力面加装脚手支护的方式进行屋顶防护。
卧梁：卧梁高100-150 mm、宽250-300 mm、卧梁间距2700-4000mm、钢混结构
支架：Φ48脚手架定制并设置斜向支撑
围护形式：Φ48脚手架钢管、扣件围护
安全网：密目式安全网

3.3脚手架支架制作 （允许屋顶梁钻孔时选用）
脚手钢管与法兰盘进行电弧焊接牢固或者利用钢板与钢管焊接方式预制支架。利用支架座 Φ12-14mm孔与屋顶卧梁预制膨胀套之间螺栓连接固定。

图：钢法兰与Φ48脚手钢管焊接 图：8mm铁板与Φ48脚手钢管焊接

预制要求：严禁使用丝口法兰与脚手钢管进行丝口连接。
支座孔径应大于Φ12-14mm

3.4膨胀套应用

膨胀套（胀锚螺栓）
普通膨胀套（螺栓）
性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。
膨胀螺栓受力性能（一）表1
螺栓规格（毫米）
钻孔尺寸（毫米）
受力性能（公斤）
直径
深度
允许拉力
允许剪力
M6M8M10M12M16
14.51923
40506075100
24044070010301940
1803305207401440
注:表列数据系按铺固基体为标号大于150号混凝土。

膨胀螺栓受力性能（二）　表2
螺栓规格（毫米）
埋深（毫米）
不同基（砌）体时的受力性能（公斤）
锚固在75#砖砌体上
锚固在150#混凝土上
拉力
剪力
拉力
剪力
允许值
极限值
允许值
极限值
允许值
极限值
允许值
极限值
M6×55M8×70M10×85M12×105M16×140
3545556590
100225390440500
305675117513251500
70105165245460
2003195007341380
24554094010601250
6101350235026503100
80150235345650
2003755888631625
膨胀螺栓规格（一 ）表3
规格（毫米）
埋深（毫米）
钻孔直径（毫米）

规格（毫米）
埋深（毫米）
钻孔直径（毫米）
M5×45M6×55M8×70M10×85M12×105M14×125
253545556575
81012141618
M16×140M18×155M20×170M22×185M24×200M27×215

222628323538

3.4.2膨胀螺栓设计参考：
1）膨胀螺丝之固定原理 膨胀螺丝之固定乃是利用挈形斜度来促使膨胀产生摩擦握裹力，达到锚定效果。
2）膨胀螺丝之埋入深度一般膨胀螺丝之埋入深度以其固定用螺栓径之4倍为计算基准，埋入越深其所能承受之拉力、剪力也越大，但需要考虑因素含材质及锚定等问题。
3）膨胀螺丝使用之参考依据（一）混凝土之强度（二）固定螺丝之强度（依材质计算之）（三）膨胀螺丝之强度（厂家设计）
4）膨胀螺丝的强度 ●天花板及墙壁之施工修正系数为0.8—0.9●地面施工，修正系数为0.7—0.8
五、 钢管脚手架方法

5.1脚手架防护措施
1）脚手架用Φ48×3.5钢管（法兰焊接）和扣件搭设成单排架，立杆距离lb=4m，脚手架搭设须高出屋面檐口不小于1.5m。侧立面设置斜向支撑。
2）脚手架立挂式安全网。支挂必须严密，牢固。
4）系安全绳，在脚手架上间隔绑扎安全绳，安全绳在南北方向贯通，工人安全带扣在安全绳上。
5）若坡屋面天窗采用此防护措施必须在天窗洞口下面搭设支架，支架应当大于天窗洞口，在支架上张挂平网。

5.2脚手架钢丝绳防护措施（建议安全作业区域围护使用）
脚手架支架与屋顶利用膨胀螺栓固定。为了降低防护脚手架的搬运及扣件的使用，对于远离临边，仅为设置安全通道或建立封闭式隔离施工区域部位，建议可以使用钢丝绳挂安全网围护方式进行安全防护。

图：脚手架钢丝绳围护
（建议封闭安全作业区域选用，钢丝绳围护严禁替代脚手架作临边防护）

5.2.1钢丝绳选用
钢丝绳的规格参数
一般可采用GB/T8918-1996《钢丝绳》中6×19其规格参数见表1
表1 钢丝绳的破断拉力
直径
钢丝绳的抗拉强度/MPa
 钢丝绳
/mm
钢丝
/mm
1400
1550
1700
1850
2000
钢丝破断拉力总和/kN
6.2
0.4
20.00
22.10
24.30
26.40
28.60
7.7
0.5
31.30
34.60
38.00
41.30
44.70
9.3
0.6
45.10
49.60
54.70
59.60
64.40
11.O
0.7
61.30
67.90
74.50
81.10
87.70

钢丝绳防滑措施

根据钢丝绳规格选择6MM钢丝绳卡，并在钢丝绳末端设置安全弯及保护绳卡

5.3.安全网挂置
为避免施工过程中人员坠落及物体坠落造成的伤害，护栏及脚手架采用立挂式安全网封闭现场。立挂式安全网眼6MM\10MM，采用挂钩式或缠绕式固定。

5.4.水箱作业面（临边水箱、混凝土高位水箱）安全防护

普通水箱及临边水箱采用脚手架围护方式，安装围护时必须先在水箱侧立面首先安置安全挂钩。施工作业人员必须在安全绳保护环境下进行作业，作业工器具必须可靠携带，必要时采用圈筒放置工器具，避免工器具散落发生坠落事故。

5.5.水箱侧立面安全挂钩设置

图：不锈钢304吊环膨胀螺栓 图：膨胀套吊环
购置不锈钢304成套吊环膨胀螺栓，挂圈环与膨胀螺栓采用内（外）螺纹方式连接。
膨胀螺栓固定在水箱体临边可靠位置，钻孔时注意复核原水箱结构是否强度满足膨胀螺栓生根基本强度要求。
本方案严禁使用膨胀挂钩绕制安全环。
本方案严禁使用钢筋与膨胀螺栓焊制安全环。

图：挂钩设置位置图（挂钩实际显示较小）
5.6. 水箱侧立面安全脚手架设置（屋顶无法钻孔作业）
由于施工现场条件受限无法进行钻孔，将利用钢管脚手架与屋顶建筑物相联，形成固定区域形成封闭式围护的防护措施。

图：临边水箱脚手架设置示意图

外侧临边防护要求：
为保证施工安全必须在建筑物及水箱边侧搭设脚手架支护等安全防护措施，脚手架的固定点应设置在顶梁等牢固处，护栏及脚手架采用立挂式安全网封闭。脚手架钢管间距不得大于：横向间距100cm，竖向间距30cm，脚手架围护高度＞150 cm

六、 平改坡防护措施
天窗：原屋顶斜面天窗与实际水箱距离较远，作业时需要从屋顶天窗爬出，危险性较大。为避免工作中行走距离过长的风险，本方案拟在水箱边侧600MM距离开
550MM×600MM新天窗。天窗设置防水要求将与原平改坡改造要求一致(该处施工由专业施工队伍完成)

图：天窗
围栏：为了便于现场施工人员作业，以及维保作业安全的要求。在新天窗外安置不锈钢围栏，围栏采用304不锈钢材质，加工厂预制后现场进行安装

围栏固定：不锈钢围栏，安装过程采用六角螺栓直接与平改坡轻钢支架（40×40角铁）连接固定。安装完毕不锈钢围栏必须与屋面避雷圈可靠连接。(该处施工由专业施工队伍完成)

安全绳固定：屋顶作业施工人员应穿戴“五点式双构”安全绳作业，平改坡屋面作业时必须选择安全绳挂钩可靠生根点。利用平改坡屋顶普遍暴露房体横梁的特点，可在混凝土横梁上安装固定支架，安全绳挂钩与固定支架进行可靠连接。

七、脚手架施工人员的安全要求
7.1脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB 5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
7.2进入施工现场必须正确戴好安全帽，高空作业时必须按要求正确系好安全带且应系紧系牢。
7.3搭设时必须遵守操作规程，按外架设计和交底方法进行，不得图方便，偷工省料。
7.4操作时，手应抓紧抓牢，所用扳手应用绳链系挂在腰部，扛管时注意前后左右的行人，架子操作还应注意下方有无其他人员操作，行走或停留，以免发生事故。
7.5拆除时，应事先确定好高作业区，且有专人监护，以防发生扎伤事故。
7.6当有六级以上大风和雾、雪天气时应停止脚手架搭设和拆除作业。

八、脚手架使用与维护
8.1作业层上的施工荷载应符合设计要求，不得超载。
8.2在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。（本工程禁止现场电、气焊作业）
8.3作业人员在脚手架上的最大作业高度应以可以进行正常操作为度，不得在架体上垫加器物以增加高度。
8.4未经项目经理、技术负责人、和项目安全员共同签字审批，任何人不得随意拆除脚手架上的构架杆件、整体性杆件、连续紧固件。
8.5项目部设专人定期清理脚手架上的建筑垃圾，更换破损安全网，检查连墙件等是否松动，发现异常现象及时整改。任何工种上架作业时必须提前检查脚手架，确保无安全隐患。
8.6定期做好脚手架检查与检修工作，对脚手架的所有受力构件进行检查，发现发现有松动、脱落现象及时恢复并做好记录。

九、脚手架拆除
9.1脚手架的拆除必须要求项目部安全负责人书面通知；
9.2拆除时要有书面交底，履行签字手续，一定要使用好“三宝”和穿防滑鞋，一切听从指挥，拆除前周围要设围护栏和警戒标志，划出工作禁区，禁止闲杂人员入内，拆除顺序应先上而下，一步一清，不准上下同时作业。
9.3拆除时必须做到先搭后拆，按层由上而下。连墙件必须随脚手架逐层拆除，严禁先将连墙件整层拆除后再拆脚手架。
9.4拆除过程中途不要换人，如需换人应将拆除情况交待清楚。操作时思想要集中，上下要呼应，严禁将拆下的扣件、配件从高处往下抛，以免造成杆件扭曲损坏和伤人。

十、脚手架配件的管理和保养
10.1使用完毕的脚手架应及时回收入库、分类存放。露天堆放时，场地应平整，排水良好，下设支垫，并用防水材料覆盖。配件、零件应入库存放。
10.2凡弯曲、变形的杆件应先调直，损坏的构配件应修复，方能入库存放，否则应更换。
10.3要定期对脚手架的构配件进行除锈、防锈处理，凡湿度较大地区每年应涂刷油漆一次。扣件要涂油。
10.4脚手架的扣件、螺母、垫板、插销等小配件极易丢失，在搭拆施工时应及时回收、保养、入库。
10.5建立健全脚手架工具材料的领发、回收、检查、维修制度，按照谁使用、谁维修、谁管理的原则，实行限额领用或租赁的方法，以减少丢失和损耗。

十一、文明施工要求
根据脚手架工的特殊性，结合职业安全卫生的惯标精神，要求施工时作到如下：
11.1进入施工现场的人员戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
11.2严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
11.3脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。
11.4上架子作业人员上下均应走人行梯道，不准攀爬架子。
11.5护身栏、脚手板、挡脚板、密目安全网等影响作业时，如需折改时，应由架子工业完成，任何人不得任意拆改。
11.6脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经技术部同意后在架子工操作。
11.7不准利用脚手架吊运重物；；塔吊起吊物体时不能碰撞和拖动脚手架。
11.8在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件。
11.9拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。
11.10脚手架使用时间较长，因此在使用过程中需要进行检查，发现杆件变形严重、防护不全、拉接松动问题要及时解愉。
11.11施工人员严禁凌空投掷杆件、物料、扣件及其它物品，材料、工具用滑轮和绳索运输，不得乱扔。
11.12使用的工具要放在工具袋内，防止掉落伤人；登高要空防滑鞋，袖口及裤口要扎紧。
11.13脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领退料手续。
11.14施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。
11.15运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。
11.16六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积雪、积水等物。若有则应随时清扫，并要采取防滑措施。

十二、应急预案
12.1分级应急响应
工程项目若发生事故险情的，立即启动本项目部的应急救援预案，如超出本项目部应急救援能力，立即启动分公司、总公司应急救援预案。超出总公司应急救援能力的，总公司请求上级有关部门支持、救助。
（1）当事故或紧急情况发生后，当事人立即向项目部（分公司、公司）领导汇报，并采用应急措施，防止事态扩大。
（2）现场项目经理部组织应急成员对事故进行处理，并立即逐级向安全管理部门或行政保卫部门报告
（3）各级安全（行政保卫）管理部门报告后，立即向本单位应急救援指挥部汇报，按照各级应急预案的要求适时采用应急救援预案。
12.2报警：紧急事故发生时，发现人应立即报警。
（1）向内部报警，简述：出事地点、事态情况、报警人姓名
（2）向外部报警，详细准确报告：出事地点、单位、 、事态情况及报警人姓名、单位、地址、 。发生火灾时还要派人到主要道口迎接消防车。
12.3上报
紧急处理事故处理后，事故发生所在部门或项目的负责人，应在24小时内填写《应急准备和相应报告书》，一式两份，自留一份，安全事故保安全科。
12.4应急结束
12.4.1按照“谁启动、谁结束”的原则，当重大事故或险情得到有效处置后，由各级重大质量安全事故/环保应急指挥部，报上一级指挥部同意后决定应急结束，并通知相关单位和部门。
12.4.2应急状态结束后，项目部应及时作出书面报告。基本内容是：事故发生及抢险救援经过；事故原因分析、事故造成的后果，包括伤亡人员情况及经济损失等；预防事故采取的措施；以及预案效果及评估情况；应急预案需修改后应提出具体改正意见；应吸取的教训以及对事故单位和责任人的处理情况。
紧急救助

报警中心 ：110 消防中心 ：119

瑞能小区住宅楼坡屋面及外立面改造工程
外墙脚手架施工方案

审批：
审核：
复核：
编制:

陕西龙源建筑安装工程有限公司

一、编制依据
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001,2002年版）;
《建筑施工安全检查标准》(JGJ59-99）；
《建筑施工高处作业安全技术规范》（JGJ80—91）;
本工程施工图纸;
本工程施工组织设计。
二、工程概况
工程名称：瑞能小区住宅楼坡屋面及外立面改造工程
建设单位：陕西瑞能煤业有限责任公司
监理单位:陕西建安工程监理有限公司
施工单位：陕西龙源建筑安装工程有限公司
瑞能小区住宅楼坡屋面及外立面改造工程，总计4栋住宅楼(B01、B02、B03、B04），建筑物基底总面积为2206.88㎡；B01、B02、B03均为地上5层，B04为地上6层;B01、B02总建筑面积分别为2999.1㎡，B03总建筑面积为3017。45㎡，B04总建筑面积为2450。95㎡.主要施工内容为新增外墙保温板（60mm厚B1级EPS保温），保温板外侧抹灰并刷外墙涂料(外墙腻子、涂料各两遍)，拆除原有住宅楼窗户后更换为80系白色铝合金窗，新增钢结构坡屋面(屋架为钢制屋架，屋面板为合成树脂瓦，天沟新做4mm厚SBS防水卷材等），脚手架形式为钢管扣件式双排脚手架。
三、施工部署
1、组织机构
a、外架搭设由外架工长负责组织实施，其他人员配合。
b、外架所需材料、劳动力计划均由外架工长负责编制，材料员负责组织进场。
c、技术交底工作由项目部技术负责。
2、设计总体思路
采用落地架一架多用，装修阶段既用于装修施工，也兼作安全防护。装修施工按一层作业考虑，外架验算应满足此项要求。
3、劳动力准备
搭设阶段共需架工16名,维护阶段共需架工6名，拆除阶段共需外架工16名.所有架子工均需持证上岗。搭设阶段安排1名测量放线员配合。
4、材料准备
主要材料计划如下表（材料视工程进度分阶段组织进场)：
名称及规格
用途
总需用量
备注
6m长管
纵向水平杆
1232根

6m长管
立杆
1232根

6m长管
剪刀撑
197根

3m长管
调整节头位置
197根

1。5m短管
横向水平杆
197根

2。5m短管
连墙杆
74根

1。5m短管
连墙件柱箍
94根

2000mm×200mm×50mm垫木
基础垫板
99根

直角扣件

296个

旋转扣件

296个

对接扣件

740个

2500mm×250mm木质脚手板

740块

6m×18m安全网

50张

扎篾

5、机具准备
a、搭、拆架子所需机具主要有架子扳手、吊线等（由架工自备）。
b、项目部应配备如下检查工具:
名称
数量
用途
扭力扳手
1把
检查扣件拧紧力度
游标卡尺
1把
检查焊接钢管外径和壁厚、外表面锈蚀深度
塞尺
1把
检查钢管两端面切斜偏差
钢卷尺
1把
检查钢管弯曲程度和搭设中的距离或长度
水平尺
1把
检查水平杆高差
角尺
1把
检查剪刀撑与地面的倾角
6、技术准备
施工前应按要求向所有架工作好安全、技术交底。
7、脚手架构造要求
a、立杆
立杆纵距1.5m（局部有所调整，但均不大于1。8m）,横距0.6m（可平铺三块木质脚手板，每块木质脚手板宽250mm），内排架步距1.83m，外排架步距0.915m，脚手架限高取30m(总高28。4m加1。6m高护栏）,内立杆距外墙边不小于300mm，相邻立杆的对接扣件不得在同一高度内,下端第一根立杆交错用6m杆和3m杆相互错开。外排架内侧设全封闭密目安全网（每10cm×10cm2300孔）。
b、水平杆
纵向水平杆要求设置在立杆内侧，长度不宜小于三跨，接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3，接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定.本工程使用木质脚手板，纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2，两端均应采用直角扣件固定在纵向水平杆上，靠墙一端外伸长度不小于300mm，以满足铺一块脚手板的要求。靠墙一端离外墙装饰面距离不大于100mm(符合JGJ130—2001中6.2.3和7.3.6要求)。
c、脚手板
作业层脚手板应铺满、铺稳,离开外墙装饰面150mm，脚手板应设置在三根横向水平杆上，脚手板的铺设可对接平铺,也可搭接铺设,搭接时接头必须支在横向水平杆上。
作业层端部脚手板探头长度取150mm，板长两端应与支承杆可靠固定.
d、连墙件
为了便于施工,本工程采用刚性连墙件，连墙件水平方向沿每根构造柱设置，高度方向隔步设置。
e、门洞
门洞处挑空一根立杆。门洞处的空间桁架，除下弦平面外，应在其余5个平面内设置斜腹杆。斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。
安全通道处的门洞两侧立杆应为双管立杆，副立杆高度应高于门洞口1至2步(外排架2步，内排架1步)。
安全通道、卸料平台、井架通道不得与脚手架杆件连接。
剪刀撑
剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按45°控制。每道剪刀撑宽度不应小于4跨。
剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。
扣件
螺栓拧紧扭力矩不应小于,且不应大于。
主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。
对接扣件开口应朝上或朝内。
各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
基础
原道路基层，原土夯实。
上人斜道
当室内楼梯受施工影响不能正常使用时,可在架体内搭设临时简易上人斜道。斜道坡度不宜大于1：3。沿架体内排设单侧扶手栏杆。扶手栏杆高1.2m.
脚手架的搭设和拆除施工工艺
落地脚手架搭设施工工艺
落地脚手架搭设的工艺流程：场地平整、夯实→砼基础浇筑→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连墙件→扎安全网→作业层铺脚手板和挡脚板。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空.
在搭设首层脚手架的过程中,沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时,应采取临时稳定措施，直到连墙件搭设完毕后方可拆除.
双排架宜先立内排立杆,后立外排立杆。每排立杆宜先立两头的，再立中间的一根,互相看齐后，立中间部分各立杆.双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排.
脚手架的拆除施工工艺
拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆。
不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。
分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。
当脚手架拆至下部最后一根长钢管的高度（约6m)时，应先在适当位置搭临时抛撑加固后再拆连墙件。
目标和验收标准
《建筑施工安全检查标准》(JGJ59-99）表3。0。4—1总分10分,要求全部符合要求,达到10分。
检查和验收应符合《建筑施工扣件式钢管脚手架》（JGJ130-2001,2002年版）8。1、8.2要求。
安全文明施工保证措施
材质及其使用的安全技术措施
扣件的紧固程度不应小于，且不应大于。对接扣件的抗拉承载力为3kN。扣件上螺栓应保持适当的拧紧程度。
对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下,以保证安全。
各杆件端头伸出扣件盖板边缘的长度不应小于100mm.
钢管有严重锈蚀、压扁或裂纹的不得使用.禁止使用有脆裂、变形、滑丝等现象的扣件.
外脚手架严禁钢竹、钢木混搭,禁止扣件、绳索、铁丝、竹篾、塑料混用。
严禁将外径48mm与51mm的钢管混合使用.
脚手架搭设的安全技术措施
脚手架的基础必须经过夯实处理满足承载力要求,做到不积水、不沉陷。
搭设过程中应划出工作标志区，禁止行人进入，统一指挥,上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人.
开始搭设立杆时，应每隔6跨设置一根抛撑,直至连墙件安装稳定后，方可根据情况拆除。
脚手架及时与结构拉结或采用临时支顶,以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。
脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。
在搭设过程中应由安全员、架子班长等进行检查、验收.每两步验收一次。
脚手架上施工作业的安全技术措施
结构施工阶段外脚手架每支搭一层完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
严格控制施工荷载,脚手板不得集中堆料,施工荷载不得大于2kN/m2，确保较大安全储备。
施工时不允许多层同时作业,同时作业层数不得超过一层。
当作业层高出其下连墙件3.6m以上,且其上尚无连墙件时，应采取适当的临时撑拉措施。
定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定,确保施工安全。
脚手架拆除的安全技术措施
拆架前,先要将架上的杂物清理干净，全面检查待拆脚手架,根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作.
架体拆除前,必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉.
拆架时应划分作业区,周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
拆除时要统一指挥,上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。
在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
每天拆架下班时,不应留下隐患部位。
拆架时严禁碰撞脚手架附近电源线，以防触电.
所有杆件和扣件在拆除时应分离,不准在杆件上附着扣件或两杆连着送到地面。
所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。
拆下的零配件要装入容器内,用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷.
拆下来的材料要分类摆放整齐不得随便乱放.
文明施工要求
进入施工现场的人员必须戴好安全帽，高空作业系好安全带,穿好防滑鞋等，现场严禁吸烟。
进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。
严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检,体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。
上架子作业人员上下均应走人行梯道，不准攀爬架子.
护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改.
脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作.
不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。
不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上,严禁任意悬挂起重设备.
在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板,以及扣件绑扎扣等所有架子部件.
拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落.
脚手架使用时间较长，因此在使用过程中需要进行检查,发现基础下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决。
要保证脚手架体的整体性，不得与井架一并拉结，不得截断架体。
施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输,不得乱仍。
不使用的工具要放在工具袋内，防止掉落伤人,登高要穿防滑鞋，袖口及裤口要扎紧。
脚手架堆放场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。
施工人员应做到活完料净脚下清，确保脚手架施工材料不浪费。
运至地面的材料应按指定地点随拆随运,分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐,妥善保管。
六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板上有无积水等物.若有则应随时清扫，并要采取防滑措施。
应执行的强制性条文
本外架施工和使用期间应执行的强制性条文如下，应重点检查：
3。1.3 2 钢管上严禁打孔.
5。3.5 2 当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时,除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算；
6。2.2 1 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；
6。3.2 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上.横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
6。3.5 立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件连接.
6。4。2 4 一字型、开口型脚手架的两端必须设置连墙件。连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（两步）。
6。4.4 对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。
6。4.5 2 连墙件必须采用可承受拉力和压力的构造.
6.6.2 2 高度在24m以下的单、双排脚手架，均必
