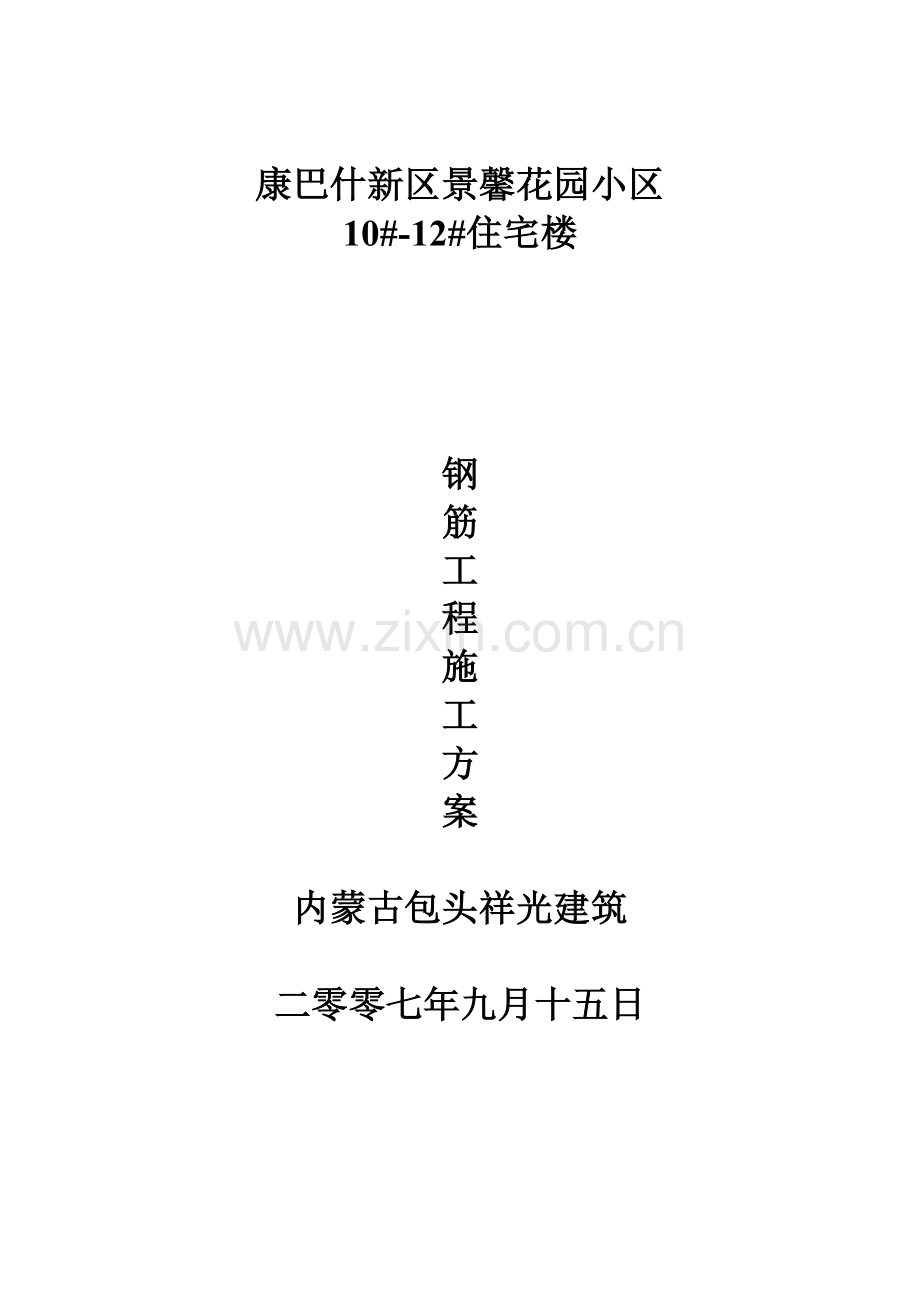

康巴什新区景馨花园小区
10#-12#住宅楼

钢
筋
工
程
施
工
方
案

内蒙古包头祥光建筑

二零零七年九月十五日

审批表

建设单位
鄂市玄峰房地产公司
工程名称
景馨花园小区10＃-12#楼
监理单位
内蒙古天宝监理公司
施工组织设计 (方案）名称
钢筋工程施工方案
施工单位
包头祥光建筑公司
申报日期
2007年9月15日
施工单位审核意见
企业技术部门
专业技术人员签章:

企业安全部门
专业人员签章:
年月日
监理单位审核意见

专业监理工程师签字： 年月日
审批意见

企业技术负责
人签字(盖章)
年月日

总监理工程师
签字（盖章）
年月日
建设单位意见

项目负责人签字(盖章）
年月日
审批表

建设单位
金信房地产开发公司
工程名称
金信烟草小区15＃楼
监理单位
蒙昌建设监理公司
施工组织设计 （方案）名称
钢筋工程施工方案
施工单位
核工业华东建设集团
申报日期
2007年4月5日
施工单位审核意见
企业技术部门
专业技术人员签章:

企业安全部门
专业人员签章：
年月日
监理单位审核意见

专业监理工程师签字： 年月日
审批意见

企业技术负责
人签字（盖章)
年月日

总监理工程师
签字（盖章)
年月日
建设单位意见

项目负责人签字(盖章）
年月日
审批表

建设单位
金信房地产开发公司
工程名称
金信烟草小区15#楼
监理单位
蒙昌建设监理公司
施工组织设计 (方案)名称
钢筋工程施工方案
施工单位
核工业华东建设集团
申报日期
2007年4月5日
施工单位审核意见
企业技术部门
专业技术人员签章：

企业安全部门
专业人员签章：
年月日
监理单位审核意见

专业监理工程师签字: 年月日
审批意见

企业技术负责
人签字(盖章)
年月日

总监理工程师
签字(盖章）
年月日
建设单位意见

项目负责人签字(盖章）
年月日
审批表

建设单位
金信房地产开发公司
工程名称
金信烟草小区15＃楼
监理单位
蒙昌建设监理公司
施工组织设计 （方案）名称
钢筋工程施工方案
施工单位
核工业华东建设集团
申报日期
2007年4月5日
施工单位审核意见
企业技术部门
专业技术人员签章:

企业安全部门
专业人员签章：
年月日
监理单位审核意见

专业监理工程师签字： 年月日
审批意见

企业技术负责
人签字(盖章）
年月日

总监理工程师
签字（盖章)
年月日
建设单位意见

项目负责人签字（盖章）
年月日

编制人：

审核人：

审批人：

编制单位：包头祥光建筑

编制时间：二00七年九月十五日

钢筋工程

一、工程概况
本工程为鄂尔多斯市景馨花园住宅小区10＃—12＃工程,建筑面积为13897.06m2六层砖混结构,位于康巴什新区.
基础为筏扳基础,基础墙体采用M10水泥砂浆砌筑MU10小砖。
主体工程,梁、板、梯均采用现浇C25砼，钢筋采用ⅠⅡ级。1—3层砌体采用M10混合砂浆砌筑MU10普粘土砖.4-5层采用M7.5混合砂浆砌筑MU10普粘土砖。
不上人平屋面防水采用SBS弹性体改性沥青防水卷材，上人平屋面为防层上预留面层，将来住户自理，阁楼屋面最外层面最外层为贴青灰色瓦.
本工程工期为2007年9月1日开工,即2021年8月30日竣工。
二、结构特点
本工程主体结构为砖混结构,为钢筋混凝土现浇楼板.
三、 施工部署
鉴于工程结构特点及工期安排，本工程主要采用施工流水作业，以合理搭配施工班组,避免窝工现象。
四、 钢筋制作技术措施
(一) 施工准备
1、 机械设备
钢筋调直机、切断机、电焊机。
2、 材料
各种规格;各种级别的钢筋,必须有出厂合格证。进场后需送质检试验室复验，经验收合格后方可使用.
3、 作业条件
(1) 各种设备在操作前检修完好,保证正常运转,并符合规定。
(2) 钢筋抽料，钢筋抽料人员要熟识图纸；会审记录及施工规范，按图纸要求的钢筋规格；级别，尺寸,数量合理的填写钢筋抽料表，计算出钢筋的用量。
(二) 操作工艺
1. 钢筋表面应洁净,粘着油污。泥土。浮锈使用前必须清理干净,可结合冷拉工艺除锈或用钢丝刷和砂纸除锈.
2. 钢筋调直，可用机械或人工调直.经调直后的钢筋不得局部弯曲.死弯。小波浪形,其表面伤痕不应使钢筋截面减少5%。
3. 钢筋切断应根据型号。直径.长度和数量,长短搭配，先断长料后断短料,尽量减少和缩短钢筋下脚料，以节约钢材。
4. 钢筋弯钩和或弯曲
(1) 钢筋弯钩形式有三种，分别为圆弯钩,直弯钩及斜弯钩.钢筋弯曲后，弯曲处内皮收缩，外皮延伸，轴线长度不变,弯曲处形面圆狐。
(2) 箍筋的末端应作弯钩,弯钩形式就符合设计要求当设计无具体要求时，其弯钩的弯曲直径应大于受力钢筋直径且不小于箍筋直径的2。5倍;弯钩平直部分长度对一般结构不宜小于箍筋直径的5倍,对有抗震要求的不应小于箍筋直径的10倍.
(三) 质量标准
1. 钢筋的品种和质量,焊条牌号。性能以及接头使用的钢板和型钢均必须符合设计要求和有关标准。
2. 钢筋表面应保持清洁,带有颗粒状或片状老锈后仍有麻点的钢筋严禁按原规格使用。
3. 钢筋的规格.形状.尺寸.数量。锚固长度。接头位置必须符合设计要求和施工规范规定.
(四) 施工注意事项
1. 避免质量通病
(1) 钢筋切料切断尺寸不准，根据结构钢筋的所在部位和钢筋切断后的误差情况，确定调整或返工。
(2) 成型尺寸不准确,箍筋歪斜，外形误差超过质量标准允许值，对于一级钢筋只能进行一次重新调直和弯曲，其他级别钢筋不宜重新调直和反复弯曲。
2. 主要安全保护措施
(1) 机械必须设置防护装置，注意每台机械必须一机一闸设漏电保护开关.
(2) 工作场所保持道路畅通,危险部位必须设置明显标志。
(3) 操作人员必须持证上岗，熟识机械性能和操作规程。
3. 成品保护
(1) 各类钢筋半成品，应按规格.型号.品种堆放整齐,挂好标志牌，堆放场所应有遮盖，防止雨淋日晒.
(2) 运转时钢筋半成品应小心装卸，不应随意抛掷，避免钢筋变形。
五. 钢筋绑扎与安装
(一）施工准备
材料
钢筋半成品的质量符合设计图纸要求,钢筋绑扎用的铁丝，采用22号铁丝。
1。工具
常用的铅丝。小扳手.卡盘。撬杠。绑扎架.盒尺.白粉笔等。
2.作业条件
（1)熟识图纸,核对半成品钢筋的级别。直径。尺寸和数量是否与料牌相符，如有错漏应纠正增补。
(2)准备好铁丝以及常用绑扎工具和机具.
(3)钢筋定位:划出钢筋安装位置线，如钢筋品种较多时，应在已安装好的模板上标明各种型号构件的钢筋规格.形状和数量.
（4）绑扎形式复杂的结构部件时，应事先考虑支模和绑扎的先后次序,宜制定安装方案。
(二）操作工艺
1。柱
（1）竖向钢筋的弯钩应朝向柱心，角部钢筋的弯钩平面与模板面夹角，对矩形柱应为45度角，截面小的柱，用插入式振动器时,弯钩和模板所成的角度不应小于15度。
（2）箍筋的接头应交错排列垂直放置；箍筋转角与竖向钢筋交叉点均应扎牢,绑扎箍筋时铁丝扣要相互成八字形绑扎。
2.梁与板
(1)纵向受力钢筋出现双层或多层排列时,两排钢筋之间应垫以直径25mm的短钢筋 ，如纵向钢筋直径大于25mm时，短钢筋直径规格与纵向钢筋相同规格。
（2）箍筋的接头应交错设置,并与两根架立筋绑扎，悬臂则箍筋套口在下，其余作法与柱相同。
(3)板钢筋网的绑扎,四周三行钢筋交叉点应绑扎牢,中间部分每隔一根相互面梅花式扎牢，双向主筋的钢筋，必须将全部钢筋相互交点扎牢，注意相邻绑扎点的铁线扣要成八字形绑扎。
（4）钢筋绑扎应符合下列规定：
1）搭接长度的末端与钢筋弯曲处的距离不得小于钢筋直径的10倍，接头不宜位于构件最大弯距处。
2)钢筋位于受拉区内的,一级钢筋末端应作成弯钩，二级钢筋可不做弯钩。
3)在钢筋搭接处，应用钢丝扎牢它的中心和两端.
4）钢筋的接头宜设置在受力较小处.同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
（三) 质量标准
1.保证项目
（1) 钢筋的品种性能和质量必须符合设计要求和施工规范的规定。钢筋必须有出厂合格证明和试验报告.
(2） 钢筋的规格。形状.尺寸.数量。间距.锚固长度.接头位置.保护层厚度必须符合设计要求和施工规范的规定.
2。基本项目
（1) 钢筋。骨架绑扎。缺扣.松扣不超过应绑扎数的10％,且不应集中。
（2）钢筋弯钩的朝向正确，绑扎接头符合施工规范的规定,搭接长度不小于规定值.
(3） 允许偏差

1、钢筋绑扎允许偏差
项次
项 目
允许偏差
检验方法
1
网的长度、宽度
±10
尺量检查
2
网眼尺寸
±20
尺量连续三档取其最大值
3
骨架的宽度、高度
±5
尺量检查
4
骨架的长度
±10
5
受力钢筋
间 距
±10
尺量两端中间各一点取其最大值
排 距
±5
6
绑扎箍筋、构造筋间距
±20
尺量连续三档取其最大值
7
钢筋弯起点位移
20
尺量检查
8
焊接预埋件
中心线位移
5
水平高差
+ 3
- 0
9
受力钢筋保护层
梁 柱
±5
墙 板
±3
2、钢筋施工时的允许偏差
项 目
允许偏差（mm）
受力钢筋顺长度方向全长的净尺寸
±10
弯起钢筋的弯折位置
±20
箍筋内净尺寸
±5
3、钢筋加工时允许偏差
项 目
允许偏差
检验方法
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺量连续三次，取最大值
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
±5
钢尺检查
受力钢筋
间 距
±10
钢尺量两端
排 距
±5
中间各一点取大值
保护层厚度
基础
±10
钢尺检查
柱梁
±5
钢尺检查
板
±3
钢尺检查
绑扎箍筋，横向钢筋间距
±20
钢尺量连续三次取大值
钢筋弯起点
20
钢尺检查

(四）施工注意事项
(1）钢筋骨架外形尺寸不准，绑扎时宜将多根钢筋端部对齐,防止绑扎时,某号钢筋偏离规定位置及骨架扭曲变形。
(2）保护层砂浆垫块厚度准确,垫块间距应适宜，否则导致平板悬臂面出现裂缝,梁底柱侧露筋。
(3)柱子箍筋接头无错开放置，绑扎前要先检查,绑扎完成后检查，若有错误即纠正。
（4)浇筑混凝土时，受到侧压钢筋位置出现位移时，应及时调整.
2。质量控制措施
（1）进场钢筋必须有出厂证明文件或检验报告,且必须有钢筋力学性能试验报告.
（2)钢筋的表面必须清洁，带有颗粒状和片状老锈，经除锈后仍有麻点的钢筋严禁使用.
（3)箍筋数量符合设计要求,弯钩角度和平直长度符合施工规范要求。
（4）钢筋的间距，锚固长度，接头位置必须符合施工规范及设计要求.
（5)保护层厚度必须符合设计要求和施工规范规定.
（6）钢筋绑好后必须由专职人员进行检查和监理签字符合设计及规范要求后方可进行下一道工序的施工
3。成品保护
(1）成型钢筋，钢筋网片应按指定地点堆放,用垫木垫放
整齐,防止压弯变形。
(2）成型钢筋不准踩踏,特别注意负筋部位。
(3）运输过程中注意轻装轻卸,不能随便抛掷.
(4)成型钢筋长度放置未使用,宜室内堆放垫好，防止锈蚀.

六、钢筋工程施工方案
1概况
1.1钢筋工程概况
本工程剪力墙、框架抗震等级为二级,所用钢筋直径见下表。
楼号
部位
类型
主筋
箍筋（1）
×号
楼及周边无梁筏板
无梁筏板
底板（Ⅱ）
25

×
号
楼
底板(Ⅱ）
25
22
20

基础(Ⅲ）
32
25

柱（Ⅱ）
20
22
25

墙
12（Ⅱ）（Ⅱ）
10(Ⅰ）

梁（Ⅲ)
25
20
14

板(Ⅲ）
18
16
14
14
10

×号
楼及周边无梁筏板
无梁筏权
底板(Ⅱ）
32
25

×
号
楼
底板（Ⅱ）
32

16
14
12
10
基础(Ⅲ）
28
25
22
20

柱（Ⅱ）
25（Ⅲ）
20(Ⅲ)
14（Ⅲ）
25(Ⅱ)

12
10
8

墙
12(Ⅱ）
10（Ⅰ)

梁
25（Ⅲ)
20（Ⅲ）
14（Ⅲ）
25（Ⅱ）

10
8

1。2钢筋工程承包方式
总 包:北京××工程公司××项目经理部
钢筋分包：××省建筑工程总公司××分公司
××省×××建筑工程公司
1.3施工条件
加工场地布置在现场南侧,见总平面布置（图略),相关二级电箱布置到加工场,见临电布置图（图略）。
1.4生活条件
总包方负责提供分包方工人居住、生活场地，交通电分包方自行负责。
2、施工总体安排
2.1施工准备
2。1。1测量准备
根据平面控制网，在防水保护层上放出轴线和基础梁、墙、柱位置线；底板上层钢筋绑扎完成后工地测量人员必须组织测放墙、柱插筋位置线（每跨至少两点用红油漆标注)。
顶板砼浇注完成,支设竖向模板前，在板上放出该层平面控制轴线。待竖向钢筋绑扎完成后，在每层竖向钢筋上部标出标高控制点。
2.1。2机具准备
（1)剥肋滚压直螺纹机械连接机具
1）钢筋剥肋滚压直螺纹机
高峰期钢筋施工时至少保证10台钢筋剥肋流压直螺纹机。
其技术参数如下表所求：
设备型号
GHG50型
GHG40型
滚丝头型号
50型
40型
可加工钢筋范围
25~50
16~40
整机质量（kg)
600
590
2）限位挡铁；对钢筋的夹持位置进行限位，型号划分与钢筋规格相同。
3）螺纹环规
用于检验钢筋丝头的专用量具。
4)力矩扳手
力矩扳手的精度为±5％。
5)辅助机具
砂轮切割机:用于钢筋端面平头.
用于检验钢筋丝头的专用量具。
（2）冷挤压机械连接机具
1）钢筋压接器YJQ-32(3台）
用于挤压钢筋接头。
2）辅助机具
包括模具、检测工具（卡板、测深尺）。
2。2施工手续
现场所有钢筋工必须具备上岗证，焊工必须具备合格证（在使用期内）。剔口钢筋机械接头施工的人员必须进行技术培训，经考核合格后方可执证上岗。未经培训的人员严禁操作设备。
2。3材料进场计划
材料进场计划随工程进度
施工前认真阅图纸（包括与建筑图对应情况）、方案、相关安全质量规范，做到图纸上问题提前与设计联系解决,配筋及施工中重点突出。
2.5管理人员及劳务人员培训
项目技术部按规定对项目相前部门及分包进行方案、措施交底(包括书面和口头)；每周二下午1:30利用简短时间，由分包管理层向其钢筋操作层进行方案、措施交底（包括书面和口头），并由项目技术部和质量部参加.
3。主要施工方法
3。1原材采购与供应
钢筋选用国家大型钢厂的热轧、低碳Ⅰ级、Ⅱ级、Ⅲ级钢筋，严格执行ISO9001：2000质量标准和相关程序文件。
剥肋滚压直螺纹头所用的连接套筒采用优质碳素结构钢。
冷挤压接头所用的连接套筒采用20#钢。
3。2配筋及相关要求
3.2。1受力筋保护层
部位
保护层厚度（mm）
备注
底板、基础梁、外墙迎水面
50

底板、基础梁非迎水面
35

外墙非迎水面
30

内墙
15

柱
30
不小于纵向主筋直径
3。2。2钢筋锚固
名称
锚固长度
末端弯钩长度
备注
D＜25
d≥25
基础梁
35d
≥10d

底板
35d
40d
≥10d
墙柱查筋
直接插至底板下表面
≥10d
详见结0—48
3。2。3钢筋接头及搭接长度
××建筑分公司与××建筑公司分界处度板沉降后浇带风筋接头采用冷挤压,连接等级为A级;×号楼与××号楼分界处底板沉降后浇带上铁采用剥滚压直螺纹连接，A级接头，下铁采用搭接连接;其他部位钢筋;dΦ20mm的钢筋采用肋溢压直螺纹连拉,机械连接等级为A级；d〈Φ20mm采用搭接连接。
温度后浇带钢筋直接通过，不断开。
A 钢筋搭接长度见下表且≥300mm:
钢筋级别

C30、C35
≥C40
D≤25
d〉25
d≤25
d〉25
I级钢
29d
II级钢
41d
47d
41d
47d
III钢钢
47d
53d
41d
47d
B 接头的末端距钢筋弯折处≥10d,且不得位于构件的最大弯矩处和箍筋加密区。基础梁上筋接头位置：支座或支座两偶三发之一范围,下筋接头位置：跨中三分之一范围。
C 冷挤压钢筋接头位置在同一截面以外，直螺纹接头从任一接头中心至35d且≥500mm范围内、搭接接头任一接头中心至共事接长度1。3范围内,受力钢筋接头面积允许百分率见下表：
序号
接头形式
接头面积允许百分率(%)
受拉区
受压区
1
搭接线头
25
50
2
直螺纹接头
50
不受限制
基础梁箍筋加密范围
3。3钢筋、套筒加工
3。3。1钢筋加工
钢筋加工的形状、尺寸必须符合图纸要求.
A 钢筋调直
采用冷拉方法进行钢筋调直，I级钢筋冷拉加工区场地有限，钢筋冷拉前长度为27m，钢筋冷拉后长度为28.08m;钢筋冷拉采用两端地锚承力，冷拉滑轮组回程采用承重架，标尺测伸长并记录每根钢筋的冷拉直，见附表。
B钢筋变曲成型
1)钢筋的弯钩或弯折：I级钢筋末端做180°弯钩，其圆弧弯曲直径2。5d（d为钢筋直径），平直部分长度为3 在；II、III级钢筋末端需做90°或135°弯折时，II级钢筋直径为4d、III级钢筋弯曲直径D为5d。
2）箍筋末端的弯钩：I级钢筋弯钩的弯曲直径≥受力钢筋直径或箍筋直径的2。5倍，弯钩平直部分的长度为箍筋直径10倍，弯钩形式为45°/135°.
3。3.2套筒加工
A剥肋溢压直螺纹连接
1)套筒
剥肋溢压直螺纹接头所用的连/接套筒采用优质碳至少结构钢。接头的连接套筒采用标准型套筒。
套筒的承载力及储备系数应符合下列要求：
fslykAsl≥1.10fykAs，屈服强度储备系数fslyk/fsl≥1。10
式中：
fslyk—套筒屈服强度标准值
fslyk—套筒抗拉强度标准值
ftk-钢筋屈服强度标准值
Asl—套筒的横截面积
As—钢筋的横截面积

II级钢筋套筒强度计算表
套
筒
规
格
套
筒
外
径
螺
纹
直
径
套
筒
截
面
积
套
筒
屈
服
强
度
套
筒
屈
服
力
钢
筋
屈
服
强
度
屈
服
储
备
系
数
套
筒
抗
拉
强
度
套
筒
抗
拉
力
钢
筋
抗
拉
力
钢
筋
抗
拉
强
度
抗
拉
储
系
数
代
码

Asl
falyk

As
fyk

fsltk
frk

32
49
32。6
1051。1
355
373。12
804.2
335
1。38
600
630。6
490
1。6
28
44
28。6
878。1
355
311。12
615。8
335
1.51
600
526。9
490
1.75
25
39
25.6
679.9
355
241。35
490.9
335
1.47
600
407.9
490
1。7
22
33
22。5
457。7
355
162.48
380.1
335
1。28
600
274。6
490
1。47
20
31
20。5
424。7
355
150。377
314。2
335
1.43
600
254。8
490
1。66
Ⅲ级钢筋套筒强度计算表
套
筒
规
格
套
筒
外
径
螺
纹
直
径
套
筒
截
面
积
套
筒
屈
服
强
度
套
筒
屈
服
力
钢
筋
屈
服
强
度
屈
服
储
备
系
数
套
筒
抗
拉
强
度
套
筒
抗
拉
力
钢
筋
抗
拉
力
钢
筋
抗
拉
强
度
抗
拉
储
系
数
代
码

Asl
falyk

As
fyk

fsltk
frk

32
49
32.6
1051.1
355
373。12
804.2
400
1。16
600
630。6
570
1.38
28
44
28。6
878。1
355
311.12
615。8
400
1。27
600
526。9
570
1。5
25
39
25.6
679.9
355
241.35
490。9
400
1。23
600
407。9
570
1。46
22
33
22.5
457.7
355
162。48
380.1
400
1.07
600
274。6
570
1。27
20
31
20.5
424.7
355
150。377
314。2
400
1.20
600
254.8
570
1.42
注：上表中长度单位：mm；面积单位：mm2；力单位：kN;强度单位：Mpa。
经验算上表中所有屈服强度、抗拉强度储备系数均≥1.10强度验算符合要求。
套筒及钢筋丝头设计见下表：
钢筋规格
套筒长度
螺距
螺纹直径
丝头长度
20
60
2。5
20.3±0.3
标准型套筒
长度的1/2+2P
（P为螺距）
22
65
2。5
22.3±0。3
25
70
3
25.3±0.3
28
80
3
28。3±0。3
32
90
3
32.3±0。3

A．工艺流程
B．操作要点
钢筋端面平头：采用砂轮割机平头(严禁气割），保证钢筋端面与母材轴线方向垂直.剥肋滚压螺纹：使用钢筋剥肋滚压直螺纹机将待连钢筋的端头加工成螺纹.
丝头质量检验：对加工的丝头进行的质量检验(按一页上部丝头计表）。
带帽保护：用专用的钢筋线头塑料保护帽进行保护，防止螺纹被磕碰或被污物污染。
丝头质量抽检。经理部质量部、工程部组织对自检合格的丝头进行的油样检验。
存放待用:按规格型号及类型进行分类码放.
B 冷挤压机械连接套筒加工
1）套筒材料:冷挤压套筒的材质为20＃钢。
2）套筒设计:
钢套筒型号几何尺未表
钢套筒型号
几何尺寸(mm)外径×壁厚×长度
G20
36×6。0×120
G22
40×6.5×132
G25
45×7。5×150
G28
50×8.0×168
G32
56×10。0×192
挤压接头所有套筒的尺寸与材料应与一定的挤压工艺配套，必段经生产厂型检验认定.
3.4施工方法
3.4。1准备及基本方法
(1）核对成品金刚筋的钢号、直径、形状、尺寸和数量是否与料单料牌相符；如有错漏，应纠正增补。所有钢筋保护层均采用塑料垫块来保证。
（2）墙柱插筋采用定位筋和梯子筋固定。定位筋和梯子筋加工尺寸必须准确，定位筋和梯子筋拆除后立即清理干净，校正尺寸，偏差较大的严禁使用.
（3)直径≤12mm钢筋采用22号铁丝绑扎,直径＞12mm金刚筋采用20号铁丝绑扎。铁丝的长度见下表.
钢筋直径（mm）
6-8
10—12
14-16
18—20
22
25
28
32
6—8
150
170
190
220
250
270
290
320
10-12

190
220
250
270
290
310
340
14—16

250
270
290
310
330
360
18-20

290
310
330
350
380
22

330
350
370
400
钢筋摆放位置线的标定
在防水保护层上放出轴线，基础梁和墙柱、门洞位置线，并标出底板钢筋以及墙柱插筋以及墙柱插筋位置线，每根底板钢筋位置线用至少两个粉笔点来标识，墙柱插筋在插入部分的底和顶用红漆标点标识。底板及基础梁上筋绑扎完以后，在其上（用红漆标点标识）放出柱、墙、门洞位置线（控制插筋）.基础梁箍筋摆放线在对角主筋上标出.
3。3。4钢筋绑扎及安装
（1）底板、基础梁钢筋
防水保护层上放线、基础梁标高放线 搭没梁脚手架 南北向梁上铁放置、绑扎 东西向梁上铁放置、绑扎 放置东西向梁箍 放置南北向梁箍 放置三道柱箍 东西向板梁钢筋下铁放置、绑扎、南北向板梁下铁放置、绑扎 放置底板、基础梁垫块 拆除基础梁脚手架 调整基础梁位置 墙柱插筋放线 放置墙柱插筋并临时固定 放置三道墙体水平筋 底板上铁标高放线 放置马凳 南北向底板上铁放置、绑扎 东西向底板上铁放置、绑扎 调整、固定墙柱插筋.
a．底板、基础梁钢筋排列顺序为：东西向钢筋下铁在下，上铁在上;南北向钢筋在东西向钢筋的中间；若基础梁上下铁不只一排，东西向钢筋与南北向钢筋交错布置.
b．底板钢筋的弯钩，下排均朝上，上排均朝下.
C、钢筋网的绑扎:所有钢筋交错点均绑扎,且必须牢固。同一水平直线上相邻绑扣呈“八”字型，朝向混凝土体内部，同一直线上相邻绑扣露头部分朝向正反交错。
D、多层排列的基础梁受力钢筋相邻两排钢筋之间垫以短钢筋[ma×（25d)L。
E、箍筋的接头（弯钩叠合处）沿受力方向错开设置，箍筋转角与受力钢筋交叉点均应扎牢,绑扎箍筋时绑扣相互间应成八字形。
F、对于1200mm、1500mm、2400mm厚底板里墙、柱定位筋绑扎前应预先在有墙、柱插筋附近的底板．上筋施工时每跨留置一个下人孔,待施工完底板里墙、柱定位筋后再将下人孔附近的底板上筋准确就位并且绑扎完好。
g．塔吊基础处钢筋：底板洞口钢筋绑扎时不断开，待塔吊拆除时把妨碍的钢筋切断，塔吊拆除后采用冷挤压把切断的钢筋连上。
h．锚入基础梁墙体水平插筋采用电弧焊，焊缝长度10d；钢筋错开35d且≥500mm。
（2)沉降后浇带钢筋做法
沉降后浇带处钢筋绑扎时两边的钢筋必须保证在一条直线上且固定牢固，该处防水保护层上表面距最下排钢筋150mm以上；温度后浇带处钢筋不断开，为方便拆拆模，施工时可根据拆模需要在适当位置把上铁断开2000mm-3000mm,以后采用冷挤压连接。
1）与×号楼分界处后浇带钢筋做法
地下室部分与××号楼施工分界线。
a．底板后浇带处钢筋上铁采用剥肋滚压直螺纹连接，A级接头，钢筋全部伸出混凝土面150mm，下铁采用搭接连接，钢筋伸出混凝土面950mm.
b.地下1-2层顶板梁钢筋，d≥Φ20mm的钢筋采用剥肋滚压直螺纹连接，机械连接等级为A级：d≤Φ20mm采用搭接连接。
以下为×号楼甩头长度:
梁下筋：×号楼钢筋甩过后浇带（分界处）至该跨支座(××号楼范围）梁外皮(靠近×号楼处）—150mm或轴线为长筋，短筋=长筋一35d。
梁上筋：×号楼钢筋甩过后浇带(分界处)至该跨跨中为短筋，长筋:短筋+35d。
板筋：×号楼钢筋甩过后浇带(分界处)至××号楼最近支座中心。
内墙：×号楼钢筋甩过后浇带处混凝土(×号楼一侧）短筋500mm、长筋1500mm。
外墙:×号楼钢筋甩过后浇带处混凝上(×号楼一侧)短筋200mm、长筋1000mm.
2）× ×分公司与× ×建筑公司施工分界处钢筋做法
× ×分公司与× ×建筑公司施工分界线。
a。分界处底板沉降后浇带钢筋接头(d＞20mm）采用冷挤压，连接等级为A级。相邻两根钢筋伸出混凝上面分别为250mm、750mm，钢筋在中部断开（一个接头);每个面局部2m长范围内一根钢筋留两个接头，钢筋伸出混凝土面250mm，底板后浇带处垫层、现浇防水板(边角45°)、防水、防水保护层标高降低100mm.
b．地下一层、地下二层顶板梁、内外墙钢筋做法同1）中b条.
3)北侧底板后浇带处钢筋全部伸出混凝土面150mm,采用剥肋滚压直螺纹连接，机械连接等级为A级。
(3）柱钢筋
搭设柱筋支撑脚手架 套柱箍筋 连接并绑扎竖向受力筋 画箍筋间距线 绑箍筋
1)搭设柱筋支撑脚手架：柱筋支撑架采用脚手架钢管搭设，操作面四周铺跳板，并挂安全网。
2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量,先将箍筋套在下层伸出的钢筋上，然后绑扎定位钢筋,立柱子钢筋。
3）机械连接竖向受力筋：柱子主筋立起后，机械连接接头、套筒尺寸应符合设计及有关规范要求。
4）画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线.
5)柱箍筋绑扎、连接
箍筋的接头(弯钩叠合处)应交错布置在四角纵向钢筋上,柱角钢筋与箍筋间用双扣交错绑牢,绑扣相互间应成八字形。
箍筋与主筋要垂直。
6)下层柱竖向筋露出楼面部分，用柱箍将其固定。
7)柱截面有变化时，下层柱筋露出部分，在绑扎上层梁前先行收缩准确。
8)柱主筋封头处理见下图
9）柱筋保护层厚度应符合设计及规范要求。
(4)墙钢筋绑扎及安装
摆放并固定好墙筋脚手架 绑扎竖向梯子筋 绑扎横向梯子筋绑扎竖筋 绑扎横筋
1）摆放并固定好墙筋脚手架：在绑扎墙筋前,在已画好的线的两侧各摆放并固定好墙筋脚手架（见下图），脚手架上的防护栏杆满挂防护网.
1—前轮轴；2—后轮轴；3—牵引杆；4-胶轮；6—立柱；7-梯子;8—支杆；
9—立柱剪刀撑;10—销子;1—销孔；2—内支柱；3—安全拉链;14—拉链托架;
15—铰轴；16-作业台；7—撑杆；8-滑轮;9—绞车；20—护栏；21—顶紧螺栓
2)绑扎并调整竖向梯子筋位置：在伸出混凝土面的钢筋上绑扎竖向梯子筋，根据第一排横筋标高调整竖向梯子筋的位置。
3）绑扎横向梯子筋：在竖向梯子筋及柱筋上绑扎横 身材北子筋，根据第一排横筋标高调整竖向梯子筋的位置。
3）绑扎横向梯子筋：在竖向梯子筋及柱筋上绑扎横向梯子筋。
4）绑扎横竖钢筋：按绑扎调整好的横竖向定位筋，绑扎横竖墙筋.
5)第一排墙体保护层为将保护层.所有墙体钢筋均为竖筋在内，水平筋在外。墙体水平筋放置在墙体暗柱主筋外，墙体连梁放置在墙体主筋内.钢筋的弯钩朝向混凝土内.
（5）梁与板钢筋绑扎及安装
梁筋绑扎采用模内绑扎：画主次梁箍筋间距 放主次梁箍筋 穿 主梁底层纵筋及弯起筋 穿次梁底层纵筋并与箍筋固定 穿主梁上层纵筋 按箍筋间距绑扎 穿次梁上层纵筋 按箍筋间距绑扎
板筋绑扎：清理模板 模板上画线 绑板下受力筋 绑负弯矩钢筋
楼板保护层为，受力钢筋在下，分布筋在上。
1）绑扎梁筋的脚手架同绑扎墙筋脚手架。
2）梁板钢筋上层弯钩朝下，下层弯钩朝上。板、次梁与主梁交叉处，板筋在上，次梁筋在中层,主梁筋在下.相同箍筋接头交错布置在两根纵向架立筋上。纵向受力筋为多层时，层间垫以短钢筋保证其间距.
3）梁纵向受力钢筋：上筋净距≥30mm或1.5d(d为钢筋中最大直径)，下筋净距≥25mm或d;下部纵和钢筋配置≥两层时,钢筋水平方向中距比下面两层中距增大一倍。
4）梁的下部钢筋不在跨中1/3范围搭接或连接，上部钢筋不在支座1/3范围连接.
5)板中钢筋从距墙或梁边5cm开始配置。
6）板的下部钢筋不在跨中1/3范围搭接或连接，上部钢筋不在去座1/3范围连接。
7）箍筋：从距墙或梁国5cm开始配置；箍筋间距及肢数见图纸。
8）钢筋绑扎安装时还应满足图纸，相关规范要求.
3.3。4剥肋滚压直螺纹同械连接
(1）工艺流程
（2）操作要点
1)钢筋就位:将丝头检验合格的钢筋（丝扣干净、完好无损)搬运至待连接处。
2）接头拧紧：接头的连接用力矩板手进行施工。将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合下表规定。力矩扳手的精度为±5%.
接头拧紧力矩
钢筋直径（mm)
20—22
25
28
32
36—40
拧紧力矩（N。m）
200
250
280
320
390
3）作标记：经拧紧后的滚压直螺纹接头应作出标记，与未拧紧的接头区分开。单边外露丝扣长度不应超过2个丝扣。
4）施工检验：对施工完的接头进行的质量检验。
3。4。5冷挤压机械连接
(1）检查压接器、模具、检测工具（卡板、测深尺）型号是否与被连接钢筋规格一致.
(2）清除钢筋上被连接部位的锈皮、泥沙、油污等杂物。
（3）将钢筋与套筒进行试套,如钢筋端部有严重马蹄、弯折、或纵肋尺寸超大者，应预先矫正或用砂轮打磨,但严禁打磨钢筋横肋。
(4）用测深尺在钢筋上划出定位标志及检查标志(详见验收规程），要求被连接在两根钢筋上都是划线。建议用油漆划线，划的线以能看清楚、便于施工和检查为原则，不要划的太粗。
（5）压接时，庆先按给定压力进行试压，若压痕尺寸在规定值范围内，则可按此压力进行施工，若压痕尺寸未在规定范围内，则可应适当增大或减小2—3Mpa，调整到压力合适后再进行施工.压力表失真过多时，则应更换压力表。
（6）压接顺序是从钢筋套筒中间按套筒睥油漆标记逐扣向端头压接。
压力、规定压接道次、压接顺序、压痕尺寸见下表:

同径钢筋挤压工艺参数表
套管型号
模具型号
插入深度( mm）
压接道次
压痕尺雨（mm）
压力范围（Mpa
G18
M18
57.5
3×2
26.5—27。5
40-45
G20
M20
60
3×2
29-31
45-50
G22
M22
70
3×2
32。5-34。5
50—53
G25
M25
75
3×2
36.5-39
58-60
G28
M28
84
4×2
41-43。5
60-63
G32
M32
96
5×2
47—49。5
63—65
G36
M36
108
6×2
53—55。5
