木桩围堰施工方案分析.doc

木桩围堰施工方案分析
(可以直接使用，可编辑 优秀版资料，欢迎下载）

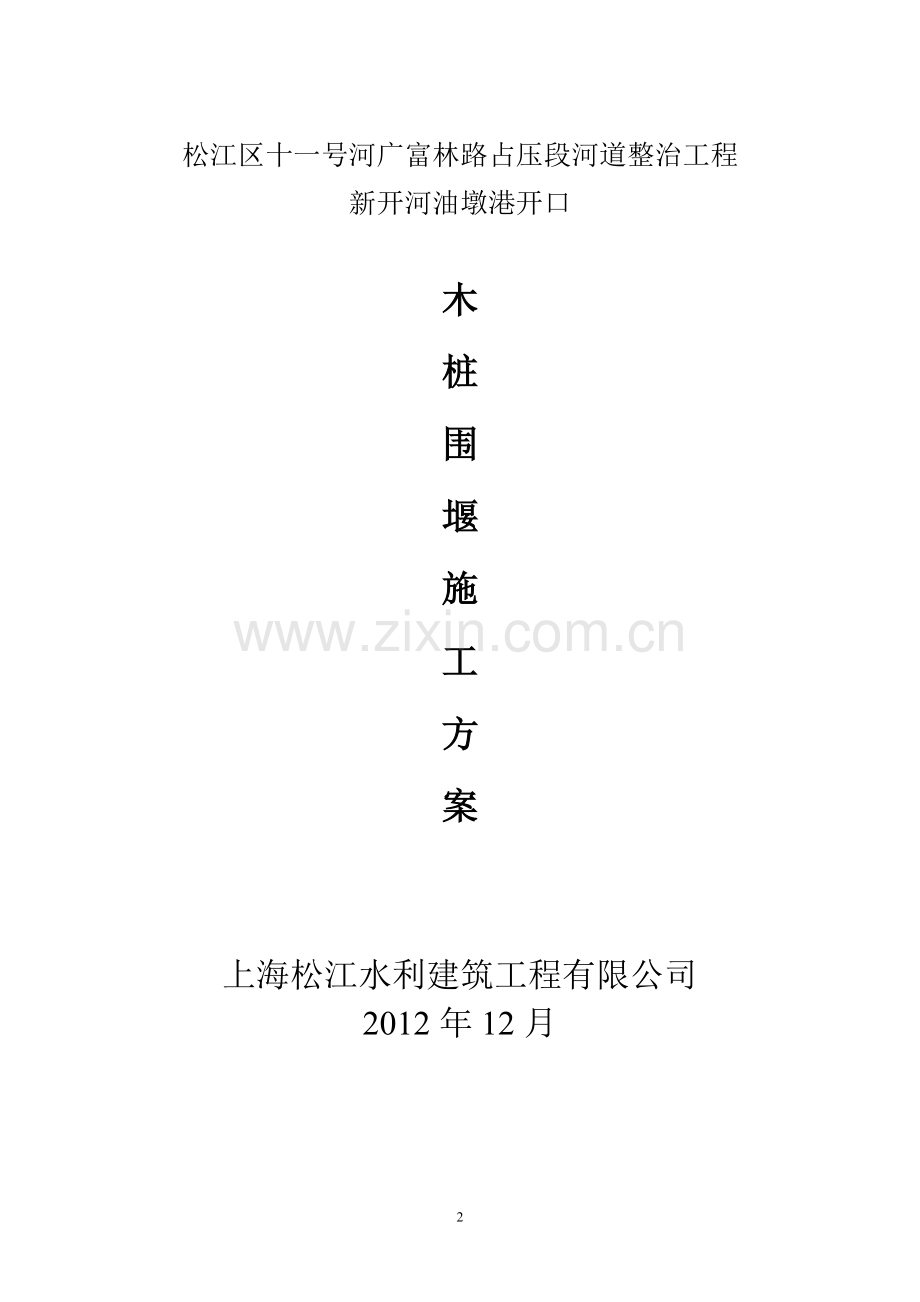

松江区十一号河广富林路占压段河道整治工程
新开河油墩港开口

木

桩

围

堰

施

工

方

案

上海松江水利建筑工程有限公司
2012年12月

木桩围堰施工方案
一、工程概况
松江区十一号河广富林路占压段河道整治工程位于辰塔路~油墩港,本工程包括新建水闸一座、新开河和老河河道整治工程。因新开河两侧护岸与主干河油墩港接顺，需将油墩港与新开河交叉口处油墩港段护岸拆除（老护岸拆除结构见附图1），拆除护岸使用液压镐头机拆除.为了便于施工，围挡河水，拟在交叉口外侧油墩港河道内修筑坝体，共45m（见附图2)。
围堰采用木桩围堰。经测量，围堰处河道水深2m左右，根据现场情况打设6米长直径35~40cm的落叶松圆木做桩进行围堰。
二、围堰布置
围堰的高度控制在常水位以上1米（河水高程为黄海▽2.5)，梅雨期间水位急剧上升时围堰顶部用袋装土加固、加高。围堰采用两侧打木桩(间隔1m）,并挂竹篱片和防水土工布，中间回填土方，两侧的木桩纵向用ф12钢丝绳配合卸扣对拉加固，横向用2cm粗麻绳连接牢固，木桩外侧迎水面用袋装土加固，背水面填黏土加固。
三、施工要求
1、围堰施工应按照《堤防工程施工规范》(SL/T 260—98）的要求进行。
2、本工程木桩打在河道内，入土深度控制在2.5米左右,遇到土质较差的地段,木桩入土深度应加深，保证桩身打入硬土层。
3、施工时打桩可采用平行作业法:已打好木桩的部位，先挂好竹篱片和土工布、清除桩间淤泥，再进行填土作业。围堰宜考虑从两端开始，突击使坝身露出水面，后逐步延伸直至合拢，尽量不要中断以免造成过多的稀泥影响围堰强度.桩线内外填土须同步进行，内外高差不得超过1米。围堰必须填筑到设计断面后方可抽水。
4、围堰土料采用粘土，禁止采用淤泥填筑.因围堰位于水中倒土，预计围堰沉降量较大，施工时须预留沉降量.在整个取土工程施工期内应成立围堰护堤组查险观测围堰沉降、变形、进行堤身维护。当堤身高程高出水位不足30cm时，须进行培土加高，以保证围堰安全。
5、桩杆用钢丝绳对拉连接牢固，连成整体。土工布竹篱片绑扎固定，土工布横向搭接宽度20cm。
6、堰内抽水速度须缓慢，出水土体及时压实。发现渗水即停止抽水，加固围堰，维护围堰安全.
7、围堰须设置醒目的施工标志,禁止船舶驶近、停靠、系泊，防止螺旋桨掏空围堰坡脚.施工和运行时须注意风浪和船行波的冲刷.
四。 机械设备及人员进场计划
(1）拟投入本工程的主要机具和检测设备表
序号
机械设备名称
型号规格
数量
1
液压挖掘机
ZX200
3
2
液压镐头机
EX200K
1
3
土方运输车
解放后八轮
3
4
潜水泵
450M3/h
5
5
打夯机
小型蛙式夯
2
6
水准仪
DZS2
1
（2）Ф35～40cm圆木桩若干
（3）劳动力计划
现场管理人员2人
安全员1人
打拔人员5人
机械司机6人
后勤服务人员1人
五、主要施工方案
（一)总体安排
围堰修筑计划为12天，围堰使用维护工期为30天,围堰拆除工期为6天.
（二）围堰型式
围堰主体支撑采用两排圆木桩,纵向联结采用2cm粗麻绳，横向采用ф12钢丝绳对拉，内侧挂竹篱片和土工布，框架内为密实性粘土堰心。围堰迎水面用袋装土护坡，背水面采用填土加固，迎水面袋装土坡比为1：1，背水面坡比为1:1。5。木桩中心间距为0.6m，横向联结分布于围堰上部。
（三）围堰施工流程
围堰施工采用流水作业法，其主要的施工流程为：
测量放样－－清淤－－打桩－－安放竹篱片、土工布－－安装横向联结麻绳及对拉钢丝绳－－填筑坝体（包括堰心填土、迎水面填土护坡及背水面覆土加固)－－抽水－－修整内外边坡－－围堰维护――围堰拆除
现将具体施工方法叙述如下：
（1）测量放样
根据河道交叉口施工区域平面位置，将围堰设在交叉口原护岸以外5m位置（见附图2）.
(2）清淤施工
根据现场水深测量，围堰处沿线的淤泥层厚度平均为0.5m左右。由于淤泥的流动性大、工程质量差，是围堰工程稳定的一大危害因素，必需清除。现以围堰中心桩线为基准，向迎水面侧清淤3m，向围堰区域内侧清淤5M.清淤要求清除至硬土层为止，确保桩身能够打入硬土层。
清淤机械设备用ZX200液压挖掘机。
（3）打桩施工
打桩采用ZX200挖掘机施打，打桩施工前，应根据围堰中心桩线，放出桩群边线，按照60cm间隔在连接两边桩的绳索上，定出每根桩的准确位置。控制误差为纵横偏向5cm左右.利用垂直吊锤定出打桩的位置，保证每根桩位定点准确，木桩入土后纵横向间距适中。同时，应满足桩的顶部标高相对误差控制在5cm之内。
(4）堰体施工
①围堰迎水面采用回填土方护坡支护，边坡1：1，背水面填土边坡1：1。5,背水面填土应填至围堰顶高程下方50cm。
②围堰堰心的三个工作面同时对称进行，以确保桩的稳定性.对围堰堰心、迎水侧袋装土和内侧填、覆土护坡应同时对称进行。围堰填土施工中必须进行分层填筑，并且应严格控制每层填土高度,待围堰堰心内填土高程高于水面50cm时，暂停填土，等抽水、内外土方填筑到位后方可进行填筑到设计标高。
③围堰堰心用粘土填心防渗.在风浪较大时，堰外坡可用草（麻)袋内装土方护面，以防渗漏。
④为保证堰心的稳定性，在堰体木桩两侧采用1。5寸脚手钢管和扣件搭设成骨架，然后用铅丝将竹篱片绑扎在钢管骨架上,钢管骨架内侧再挂铺土工布。
⑤围堰脚手钢管、竹片骨架和土工布安放到位后，再在木桩上部用ф12钢丝绳配合卸扣对拉加固(间隔距离60cm），钢丝绳与木桩及脚手钢管对拉连接成整体，木桩纵向采用2cm粗麻绳联结。
⑥围堰堰心填土时，土方必须采用粘土进行分层填筑，当土方回填出水面时,严格控制回填土方的高度,水中填土用液压挖掘机抓斗压实，土方填筑达到对拉钢丝绳的高度时暂停填土，待土稍加沉降，然后才可继续回填，直至形成设计的围堰断面.
⑦围堰两端与岸连接处可能会发生渗、漏水情况，拟在围堰与河岸连接处迎水侧抛覆防渗三角体,确保堰体的安全及功效。
（5）抽水
根据要求,在抽水时应密切注意围堰的情况，每抽降10cm水位就进行观测,应抽一段检测一段,直至围堰内水抽干.
(6）维护
自围堰修筑完成的时候开始，特别是随着围堰区内水的抽出，围堰工程将面临考验.当台风、雨季或汛期时，必须加强对围堰坝体的沉降观测和日常的维护保养。围堰使用期间内，拟派一个专业队伍进行定时观测和维修。
（五）围堰拆除
1、围堰拆除时应由下游开始，由堰顶至堰底，背水面至迎水面,逐步拆除.用液压挖掘机将土方装上运输车运至指定抛泥场抛弃处理，防止对水面环境的污染。
六、质量保证措施
1.质量保证措施。建立健全质量安全管理网络，分工明确,责任到人，及时发现和清除各种质量安全隐患，防患于未然。
（1）以项目经理为质量第一负责人，任命1至2名合适的有资格人员负责质量管理方面的工作,并保持与设计施工等各方面有效协调。
(2）各种原材料，半成品严格按质量要求进行采购.
(3）木桩质量要求：桩的垂直度控制在1%以内；桩底高程误差控制在10mm左右；沉桩要连续，不允许出现不连锁现场；桩的平面位移控制在15cm以内。
（4)木桩围堰在使用过程中,防止围堰内水位高于围堰外水位。在低水位处设置连通管，到围堰内抽水时，再予封闭。
2.工期保证措施：
（1）施工队伍上场后立即开展工作,调遣具有丰富同类工程施工经验和责任心强的专业管理人员和施工队伍上场.
（2）实行项目法施工管理方式，做到统一组织、统一管理、统一计划协调、统一物资供应、统一资金收付。各施工班组在项目部的统一领导下，互相协作配合共同完成所承担的施工任务。
（3）发挥整体优势。对施工队伍实行动态管理，合理组合。
(4）加强现场人员的思想政治工作，抓住时机,开展以比质量、比安全、比进度、比效益的劳动竞赛，使每一位参加施工的人员都充满责任感、荣誉感和紧迫感，发挥出最大的积极性。
七、安全文明保证措施
1.机械设备安全保证措施
(1）机械设备操作人员(或驾驶员）必须经过专门训练，熟悉机械操作性能，经专业管理部门考核取得操作证或驾驶证后上机（车）操作。
（2）机械设备操作人员和指挥人员严格遵守安全操作技术规程,工作时集中精力，谨慎工作，不擅离职守，严禁酒后驾驶。
（3）机械设备发生故障后及时检修，决不带故障运行，不违规操作,杜绝机械和车辆事故。
（4）机械操作人员做好各项记录,达到准确、及时，严格贯彻操作制度,认真执行清洁、润滑、坚固、防腐、安全的十字作业法.
（5）设备及工具摆放整齐，不得随意摆放。
2。安全文明施工
（1）进入现场施工人员必须佩戴安全帽,讲究文明用语,杜绝打架斗殴，酗酒等不文明行为。
（2)机械车辆进出场，轮胎要清洗干净。
（3）注意工地防火，现场要摆放防火器材。
(4) 施工过程保持设备完好不漏油。

上海松江水利建筑工程有限公司
松江区十一号河广富林路占压段河道整治工程现场项目部
2012年12月20日

400 4.0

钢筋混凝土压顶 200

浆砌块石墙身

2.3
钢筋混凝土基础

1500 1.5

100 350
100
混凝土垫层 350 0。8
350 350
1800 新开河底0.5

注：本图单位高程以m计，其余均以mm计。

附图1：拆除老护岸断面图

油 墩 港

35m

1m
1m 两排圆木桩,用ф12钢丝绳对拉 1m
5m 两排圆木桩，间隔60cm 两排圆木桩 5m

需拆除护岸河口线

25m

15m

十
一
号
河

附图2：十一号河新开河油墩港开口围堰平面示意图

11

如意佳苑三期工程 楼地面工程施工方案
目 录
第一章 编制依据 2
第二章 工程概况 2
第三章 施工准备 2
1. 主要机具 2
2. 作业条件 3
四．施工工艺 3
1。 做法表 3
2. 施工方法 4
2。1水泥砂浆找平层 4
2。2有防水要求的卫生间、阳台 5
2.3楼梯 6
2。3.1一般要求 6
2.3。2水泥砂浆楼梯踏步 7
2.4细石砼面层 7
第五章 质量标准及注意事项 9
第六章 质量保证 10
第七章 成品保护 10
第八章 安全保证 12
第九章 文明施工 13

第一章 编制依据
1.业主提供的海安如意佳苑三期工程设计图纸及相关图纸会审、设计变更等；
2。海安如意佳苑工程施工组织设计。
3.现行的国家施工规范、规程和行业标准,及江苏省的规程和标准.
第二章 工程概况
1。建设单位：海安保障性住房投资建设有限公司
2.设计单位：南京回归建筑环境设计研究院有限公司
3.监理单位:吴江新世纪工程项目管理咨询有限公司
4。总包单位：中国核工业二四建设有限公司
5.工程地点：海安县中坝中路西侧、江海路北侧、草坝路东侧；
6.三期工程建筑面积127861.88m2 （包括地上建筑面积96717.98 m2，地下建筑面积31143.9 m2），共计26层2栋，24层2栋，18层3栋，裙房3栋、配电室2座。08#（24层）、15＃(26层）、16＃（24层）、 17＃（26层）、18（18层）＃、19#（18层）、20#（18层）楼以及对应裙房和商业用房（二层），地下室（主楼部分为地下二层,其余部分地下一层)。地下车库地下1层地下室基础形式为筏板基础结合`加厚柱墩，主要是作车库及设备用房。主楼为桩筏基础。
7。建筑高度：15＃楼、17#楼：82.53m;
8＃楼、16＃楼：75。10m；
18#楼、19＃楼、20#楼：58。83m
第三章 施工准备
1. 主要机具
1）混凝土运输工具:手推车、小翻斗车、铁锹。
2)作业人员使用工具:地坪清理机、地面抹光机、铁锹、刮杠、木抹子、铁抹子、水桶、小线、水靴。
2。 作业条件
1）室内墙面已弹好+1000mm水平线.
2）穿过楼板的立管已做完，管洞堵塞密实。埋在地面的电管、智能化管已做完隐检手续。管子上已铺好一层钢丝网。
3）门框已安装完，并已做好保护，在门框内侧钉木板。
四．施工工艺
1。 做法表
分部分项
部位
设计答复意见
地面
地下车库
1、100厚C25混凝土，内配单层双向Ø4@200钢筋；(柱子周边外扩25cm,其余部位4.2m×4。2m切分割缝)
2、刷素水泥浆一道（内掺建筑胶）;
3、自防水钢筋混凝土结构底板,抗渗等级P6级
（停车位、分隔墙、指示标识另行设计)
—5。6层
1、100厚C25混凝土，内配双层双向Ø4@200钢筋；
2、刷素水泥浆一道（内掺建筑胶);
3、自防水钢筋混凝土结构底板，抗渗等级P6级。
—2。9层
1、30厚C25细石混凝土找平压光；
2、刷素水泥浆一道(内掺建筑胶)；
3、现浇钢筋混凝土楼板。
±0.00现浇钢筋砼板上房间
1、预留30用户自行处理；
2、20厚1：2。5水泥砂浆拉毛;
3、刷素水泥浆一道(内掺建筑胶)；
4、现浇钢筋混凝土结构板。
楼梯间、休息平台及踏步
1、30厚1：2.5水泥砂浆找平压光；
2、刷素水泥浆一道（内掺建筑胶）；
3、现浇钢筋混凝土结构板.
（踏步内嵌金属防滑条）

楼面
卧室、起居室、客厅、阳台
1、30厚C25细石混凝土找平压光；
2、刷素水泥浆一道（内掺建筑胶）;
3、现浇钢筋混凝土楼板。
厨房
1、预留30用户自行处理；
2、20厚1：2。5水泥砂浆找平；
3、刷素水泥浆一道（内掺建筑胶）；
4、现浇钢筋混凝土结构板.
商业
1、20厚1:2水泥砂浆找平；
2、刷素水泥浆一道（内掺建筑胶）；
3、现浇钢筋混凝土结构板.
卫生间
1、2厚聚合物水泥基防水涂料;（沿墙翻上楼层面300mm)
2、20厚1:3。5水泥砂浆找平；
3、140mm厚1：8水泥珍珠岩垫层；
4、2厚聚合物水泥基防水涂料；(沿墙翻上楼层面300mm)
5、最薄处70mm厚1：8水泥珍珠岩垫层找坡;
6、水泥浆结合层一道（内掺建筑胶);
7、现浇钢筋混凝土楼板。
商业卫生间
1、2厚聚合物水泥基防水涂料；（沿墙翻上楼层面300mm）
2、20厚1：3水泥砂浆找坡；
3、刷素水泥浆一道（内掺建筑胶）；
4、现浇钢筋混凝土结构板。
2. 施工方法
2。1水泥砂浆找平层
2.1。1水泥砂浆的配合比1：2。5，为水泥与砂的体积比，其稠度不应大于35mm。
2。1.2材料要求
（1）水泥：水泥宜采用硅酸盐水泥、普通硅酸盐水泥，标号不应小于32。5，并严禁混用不同品种、不同标号的水泥。
(2)砂：砂应采用中粗砂，含泥量不应大于3％。
2.1。3施工要点
(1）基层表面应粗糙、洁净和润湿，并不得有积水现象。
(2）水泥砂浆应采用机械搅拌,拌合要均匀，颜色一致,搅拌时间不应小于2min。在混凝土上铺设时，应采用干硬性水泥砂浆,稠度以手捏成团稍出浆为宜。
（3）施工时，先刷水灰比为0.4～0。5的水泥浆,随刷随铺随拍实，并应在水泥初凝前用木抹搓平压实。
（4）面层压光宜用钢皮抹子分三遍完成,并逐遍加大用力压光。当采用地面抹光机压光时，在压第二、第三遍中，水泥砂浆的干硬度应比手工压光时稍干一些。压光工作应在水泥终凝前完成.
（5）当水泥砂浆面层干湿度不适宜时，可采取淋水或撒干拌的1：1水泥和砂(体积比，砂须过3mm筛）进行抹平压光工作.
（6)水泥砂浆面层如遇管线等出现局部面层厚度减薄处并在10mm及10mm以下时，必须铺钢丝网，防止砂浆面层开裂。
（7）水泥砂浆面层铺好后及时养护，采用蓄水养护法,蓄水深度为20mm~30mm，至少连续养护7d后,方能上人。
2.2有防水要求的卫生间
2。2。1施工要点
(1)设计结构标高必须满足排水坡度的要求。
（2）依＋1000mm线弹出建筑地面的面层（含饰面）、找平层、防水层、垫层等坡向地漏的标志线，形成整个楼、地面的地漏处最低点的斜平面.
（3)防水层要全部设防，防水要坡向地漏。
(4）地漏、管道（含套管）与楼板之间的缝隙,采用微膨胀细石混凝土填塞密实，以确保穿过楼板孔洞的防水效果。并必须做闭水试验。
（5）基层处理
1）卫生间的防水基层必须用1：2.5的水泥砂浆抹找平层,要求抹平压光无空鼓，表面要坚实，不应有起砂、掉灰现象。抹找平层时，凡遇有管道根部的周围，做宽度为50mm、高度为30mm的“馒头”，避免管道根部积水.在地漏的周围，应做成略低地面的洼坑，一般在5mm。
2）卫生间水泥珍珠岩垫层找坡的坡度为2％，第一层坡向疏水器，第二层坡向地漏。
3）穿过楼面或墙面的管道.套管、地漏、疏水器等，必须安装牢固,收头圆滑，下水管转角墙的坡度及其与立墙之间的距离，应按要求施工。
4)基层应基本干燥,一般在基层表面均匀泛白无明显水印时，方可进行涂膜防水层的施工。施工时要把基层表面的尘土杂物清扫干净.
5)当卫生间地面存在外露于找平层的管线时，在管线的两边亦必须抹灰导角，以防止防水在此部位形成薄弱环节。
（6)水泥基渗透结晶型防水涂料施工
1）涂膜防水层施工。涂料的配比必须严格掌握，涂料配好后应在规定时间内用完。
2）涂膜应多遍分涂完成，涂布时要求厚薄均匀一致，平面基层以涂刷3~4度为宜;后涂涂层必须待前层干燥后进行，第二层的涂刷方向应与第一层相垂直。同层涂膜的先后搭接应≥50。防水涂膜的厚度为1。5mm.
3）涂刷程序为先做转角，贯通墙管等薄弱部位的附加层，硬化后再进行大面积涂刷。附加层再做基层涂层前一天完成。阴阳角，穿墙管道、根部排水口、变形缝等处，一布二涂法增加附加层，
2.3楼梯
2。3。1一般要求
1.楼梯踏步的高度，应以楼梯间结构层的标高结合楼梯上、下级踏步与平台、走道连接处面层的做法进行划分,以使铺设后每级踏步的高度与上一级踏步和下一级踏步的高度差不应大于10mm.
2.楼梯踏步面施工前，应在楼梯一侧墙面上画出各个踏步做面层后的高宽尺寸及形状,或按每个梯段的上、下两头踏步口画一斜线作为分步标准。
3.楼梯踏步面层的施工与相应的面层基本相同，每个踏步宜先抹立面（踢面)后再抹平面（踏面）。楼梯踏步面层应自上而下进行施工。
2.3。2水泥砂浆楼梯踏步
（1)清扫基层，洒水润湿，并涂素水泥浆一道,随即抹1:2。5水泥砂浆（体积比）底子灰,厚15mm。
（2）抹立面（踢面)时，先用靠尺压在上面，并按尺寸留出灰口，依着靠尺用木抹搓平;再把靠尺支在立面上抹平面，依着靠尺用木抹搓平，并做出棱角，把底子灰划麻，次日罩面。
（3）罩面灰宜采用1:2。5水泥砂浆(体积比），厚15mm。应根据砂浆干湿情况先抹出几步，压入金属防滑条，防滑条安装要顺直.再返上去压光，并用阴、阳角抹子将阴、阳角捋光，24h后开始浇水养护，一般是一周左右，在未达到强度前严禁上人。
2。4细石砼面层
2.4。1材料要求
(1）水泥：水泥宜采用硅酸盐水泥、普通硅酸盐水泥，标号不应小于32.5,并严禁混用不同品种、不同标号的水泥。
（2）细石砼：采用商品砼，砼标号为C25,细石砼的坍落度应不大于30mm。
2.4.2工艺流程
基层清理→支模→设置分格缝→贴灰饼、冲筋→扫浆处理→浇灌混凝土→抹面压光→养护。
（1)基层清理：基层表面的尘土、砂浆块等杂物应清理干净.
（2）支设模板：浇注砼前,应根据的管沟布置图支设模板，支设模板时必须按暖气图预留出暖气沟的位置.
(3）贴灰饼冲筋：小房间在房间四周根据标高线做出灰饼，大房间还要冲筋(间距≤1。5m)，有地漏的房间要在地漏四周做出2%的泛水坡度。冲筋和灰饼均要采用细石混凝土制作（俗称软筋)，随后铺细石混凝土。
(4）浇灌混凝土前对地面进行扫浆处理。
（6)铺细石混凝土：细石混凝土的坍落度应不大于100mm,铺细石混凝土后用长刮杠刮平，振捣密实,表面塌陷处应用细石混凝土铺平，再用长刮杠刮一次，然后用木抹子搓平.
(7）抹面压光
1）撒水泥砂子干面灰：砂子先过3mm筛子后，用铁锹拌干面（水泥：砂子=1：1），均匀地撒在细石混凝土面层上，待灰面吸水后用长刮杠刮平，随即用木抹子搓平.
2）第一遍抹压：用铁抹子轻轻抹压面层，把脚印压平。
3）第二遍抹压：当面层开始凝结，地面面层上有脚印但不下陷时,用铁抹子进行第二遍抹压，此时要注意不漏压，并将面层上的凹坑、砂眼和脚印压平。
4）第三遍抹压：当地面面层上人稍有脚印，而抹压不出现抹子纹时，用地面抹光机进行第三遍抹压,将抹子纹抹平压光,压光的时间应控制在终凝前完成。
（8）地面养护:地面交活后，及时养护，采用蓄水养护，蓄水深度为20mm～30mm，至少连续养护7d后，方能上人.
第五章 质量标准及注意事项
5.1 所用材料的品种、质量必须符合设计要求。
5.2面层洁净，无裂纹、脱皮、麻面、起砂等缺陷。
5.3面层起砂、起皮：由于水泥强度等级不够或用过期水泥、水灰比过大、抹压遍数不够、养护期间过早进行其他工序操作,都易造成起砂现象。在抹压过程中撒干水泥面(应撒水泥砂拌合料）不均匀，有厚有簿,表面形成一层厚簿不匀的水泥层，未与混凝土很好的结合，会造成面层起皮。如果面层有泌水现象,要立即撒水泥砂（l：l=水泥：砂)干拌合料，撒均匀、薄厚一致木抹子搓压时要用力,使面层与混凝土紧密结合成整体。
5。4面层空鼓、有裂缝：由于铺细石混凝土之前基层不干净，如有水泥浆皮及油污,或刷水泥浆结合层时面积过大用扫帚扫、甩浆等都易导致面层空鼓.由于混凝土的坍落度过大滚压后水分过多，撒干拌合料后终凝前尚未完成抹压工序,造成面层结构不紧密易开裂。
5。5面层抹纹多,不光：主要原因是铁抹子抹压遍数不够或交活太早，最后一遍抹压时应抹压均匀,将抹纹压平压光。
5.6倒泛水：厕浴间、厨房等有地漏的房间要在冲筋时找准泛水，可避免地面积水或水倒流.
5。7。
细石砼面层质量标准和允许偏差值见下表：
项次
项目
允许偏差(mm）
检验方法
1
表面平整度
≤2
用2m靠尺和楔形塞尺检查
2
地面水平度
≤2
用激光抄平仪及5m卷尺
3
分格缝平直
≤2
拉5m线,不足5m拉通线和尺量检查

第六章 质量保证
6.1水泥砂浆的水泥品种及强度应符合设计要求,要严格控制水泥砂浆的配合比和稠度，应分层成活。
6.2结合层和找平层表面应粗糙、洁净和湿润，并不得有积水现象，厨卫间粉刷层要拉毛。
6。3楼梯踏步面层未验收前，应严加保护,以防碰坏或碰掉踏步边角。
6。4有防水要求的楼层地面，要求防水材料对管道与楼板或墙体的结点之间进行密封处理，使墙体与楼面形成一个整体防水层，从而确保防水工程质量.
6。5面层铺设后,表面应及时养护，在常温下养护7d 以上，7d内不准上人，14d内不准堆放或运输重物.
6。6安装后的门窗框必须要有可靠的刚性,并应做防腐处理，门窗外框与墙体的缝隙填塞，应按设计要求处理，
第七章 成品保护
装修施工阶段，工种交叉繁多,对成品和半成品的保护易出现二次污染、损坏和丢失，因此必须加强对成品和半成品的保护,加强交叉施工的成品保护制度。在各工种交接时（包括各指定分包），双方对上道工序的成品需进行检查并办理书面移交手续。同时采取以下措施:
7。1根据施工程序绘制施工流程表,明确工作内容及完成时间，非工种人员一律不准进入施工区。
7。2 工序交接完全采用书面形式，由土建和水电有关人员签字认证，并有成品保护人员同时签字确认保存，工序交接书面材料，谁损坏谁负责。
7。3分层分段设专人负责成品保护和进行巡视检查。
7.4派专人负责保管钥匙和开门工作,未经许可不得进入已完工程的房间。
7。5预验后要修整的项目发“许可证”方可进入.
7.6由于该工程为装修和结构穿插工程，因此，在应当注意楼层的封闭施工，以免临水和雨水对装修造成破坏。
7。7水电安装过程中，应当注意用水管路的封闭和管理，以免跑水对装修造成破坏。
7。8门框安装后，为防止碰撞破坏,应采取可靠措施对门框进行保护。
7。9施工过程中产生的垃圾必须及时清理，防止施工垃圾造成墙面污染和对地面磨损。
7.10细石混凝土施工时运料小车不得碰撞门口及墙面等处.
7。11地漏、出水口等部位安放的临时墙头要保护好,以防灌入杂物,造成堵塞。
7.12不得在已做好的地面上拌合砂浆杂物.
7。13地面养护期间不准上人，其他工种不得进入操作，养护期过后也要注意成品保护。

第八章 安全保证
8.1施工人员均需经过三级安全教育，进入现场必须戴好安全帽，高处作业（2m以内）还应系好安全带，穿具有安全性的鞋。
8。2脚手板上作业人员不得随意乱丢施工材料及建筑垃圾，以免伤人.禁止在架上进行倾体、点脚等易产生身体失衡的操作。
8.3使用电动工具时，应注意用电安全，非电工人员不得私自拆接电线、动用配电箱。
8。4配电室、电梯机房内施工时应注意与安装工程的协调作业，避免触电伤人。
8。5卫生间防水施工、涂料操作人员必须穿戴防护用品，并保护现场空气流畅施工现场严禁明火。
8.6砂浆搅拌机的转动、工作和防护装置应工作可靠,运转中不得用手或木棒等深入筒内或筒口清理灰浆。
8.7要求上部作业人员文明施工，不得随意乱丢施工材料及垃圾.
8。8若有人触电，应先立即切断电源，进行急救;电气着火，应立即切断有关电源,使用干粉或气体灭火器.

第九章 文明施工
制定现场文明包干区域的安全、文明施工责任制，具体落实到责任人,明确各自的职责和义务，并建立现场安全生产、文明施工协调部门或机构，负责协调施工中的安全、文明施工及防火工作，使整个工程施工过程处于受控状态。
9。1在同一房间进行交叉作业时，施工双方注意协调、加强配合，不得出现相互干扰、损坏的现象。
9.2各分项工程施工完毕后应作好成品保护，尽量减少不必要的损失.
9.3装饰结构不得随便移动消防设施的安装位置、不得损坏消防设施及各种管道。
9.4制定文明施工制度，划分环卫包干区，做到责任到人。
9.5施工班组长必须对班组作业区的文明现场负责。坚持谁施工，谁清理，做到工完场清。下班前必须清理干净。
9。6注意工具房、生活区及办公区的环境卫生,生活垃圾必须随时处理或集中加以遮挡,妥善处理，保持场容整洁
9。7各种装修材料运输进场后，应严格按照指定的位置堆放,露天堆放时应采取防潮和防雨措施。

中国核工业二四建设有限公司 第 10 页 共 30 页

目 录
一、工程概况 2
二、编制依据 2
三、施工准备 2
1、河道半幅的封锁 2
四、施工方案 3
1、施工准备 3
2、木桩施工工艺 3
3、施工方法 3
4、对拉支撑 3
5、拔桩 4
6、木桩打设注意事项 4
五、安全措施 5

一、工程概况
施工围堰为涵匝施工的辅助工程，采用木桩围堰施工方法，围堰长度约为130米，高度暂定5.0米：入持力层3～4米，水面外露1.0米。
二、编制依据
1、根据业主要求，原有河道在驳岸施工期间需通水，我单位根据要求拟定如下方案。
三、施工准备
1、河道半幅的封锁
围堰的外侧河道为一个常年流水的河道，并且河道淤泥较深,河道宽18米左右，水深1.8米左右，河水流速约为1m/s左右，围堰初步平面图如下:

四、施工方案
1、施工准备
1）、场地平整
根据施工现场具体情况，在河道先北侧填土,以保证河道南侧的畅通。
2）、技术准备
组织项目有关专业人员认真勘察现场实际情况,掌握本工程特点、施工程序以及本阶段与后续工程的相互关系,为进场后能立即展开施工作准备.
施工现场配备有施工经验负责人一名，施工员1名,技术员1名,安全员1名，材料员1名，预算员1名。

2、木桩围堰施工工艺
木桩围堰施工工艺流程见下图：
施工准备→测量定位→打入围堰北侧木桩→围堰顶部平整→打入围堰南侧木桩→围堰两侧木桩采用铁丝对拉.
3、施工方法
为了便于施工，采用挖机及人工配合施工,将木桩逐个打入。
为了木桩的整体性能好，木桩围堰采用两排木桩，间距3米，中间设置支撑,以保证围堰承受河道的动水压力。
由于工程所处地段表层土较差，但是水底的地质情况，项目没有相关的地质勘察报告,对河底地质情况不了解，所以打桩方式暂定采用单桩打入法，以一块为一组，从一角开始逐块（组)打入，直至工程结束，这种打入方式施工简便，可不停顿地打,桩机行走路线短,速度快.
4、对拉支撑
为了保证木桩的稳定,需对木桩进行对拉支护。由于施工场地较小,木桩的支护，采用对拉式支护。
5、拔桩
木桩拔桩前，先将围堰内的支撑，从下到上陆续拆除，先逐个将木桩拔出,后将围堰填土挖除及外运。
6、木桩打设注意事项
将挖机开至围堰上，插桩时锁口要对准，采用挖机斗慢慢下压。
为防止锁口中心线平面位移，可在打桩进行方向的木桩锁口处设卡板，阻止板桩位移。同时在围堰上预留木桩的位置，以便随时检查校正。
开始打设的一、二块木桩的位置和方向应保持精确，以便起到样板导向作用，故每打入1m应测量一次。
施打顺序按施工组织设计进行，一般由上游分两头向下游合龙.施打时宜先将木桩逐根或逐组施打到稳定深度，然后依次施打至设计深度.在垂直度有保证的条件下，也可一次打到设计深度。
同一围堰内使用不同类型的木桩时,宜将两种不同类型的木桩的进行加固，以便起到围堰的整体性。
施打时,应随时检查其位置是否正确，桩身是否垂直，不符合要求时应立即纠正或拔起重新施打。
拔桩前,应先易后难，逐个将木桩拔出.
拔出来的木桩应进行检修，堆码保存。

五、安全措施
针对热气管及围堰的安全措施如下：
1、措施组织机构
总负责：陈永生
现场负责人:姚江峰
现场设备及物资调动：张文龙
现场人力调动：方凌
现场管理：姚海峰
施工对：
下属人员10人负责河道的疏通，10人负责前线物资的调动等工作。
2、值班
施工期间委派专人在围堰及热气管周围24小时不间断值班，工地各部门、施工负责人手机24小时不关机，确保发生紧急情况时第一时间赶赴现场指挥救援工作。
3、现场措施
(1）施工期间,我们将根据施工现场及工程进展情况制定阶段性安全措施计划，并提交负责人审批后实施。
(2)施工期间，施工现场周围做好排水沟，施工现场排水沟贯通，并派专人进行疏通，确保排水沟贯通。
（3）施工期间随时收听天气预报,并配备足够的抽水设备及应急材料.
（4）做好防雷、防电、防漏工作，保证施工正常进行。
(5)施工期间委派专人对现场临时设施、机电设备、临时线路等进行检查，针对检查出的具体问题上，应采取相应措施，及时整改。
4、围堰及热气管突发事件的抢险措施
（1）即停止施工现场的所有施工，紧急将现场施工人员集合.分为2队，一对进行围堰及热气管的加固，另一队调动机械、物资等.
(2)将挖机调至河道边疏通河道加固围堰，热气管道采用钢板桩进行加固,将驳岸沟槽内进行排水。
（3）现场医药器具到位，随时用于伤员的临时抢救。
(4）如有较重伤员现场无法救治，立刻拨打120抢救电话。
第15页

木桩围堰施工方案
一、工程概况
本工程位于宁海城市中心区。现施工图设计范围东接桃园北路，南临金水路，西至调蓄湖西岸,北至调蓄湖北岸。其中不包括东北侧宾馆保留用地和城市阳台部分.设计总面积为251924平方米,绿地面积为214881平方米，园路铺装停车场面积为34696平方米，建筑占地面积为2347平方米（原设计,建筑图纸暂时不出)。此外，根据水利部门提供的资料，为营造较好的驳岸景观效果,调蓄湖的控制高程为14。200米。
木桩围堰主要用于亲水栈道一、二、三，亲水廊架一、二、三和码头用房外亲水平台.施工围堰本工程基坑开挖的辅助工程,根据现场勘察，采用木桩围堰施工方法,围堰长度按实际长度米，入持力层2。5米,水面外露0。5米。
二、编制依据
1、本工程基坑围护设计图纸
2、本工程地质勘察报告
三、施工方案
1、施工准备
1）、施工机具
根据施工现场具体情况，在围堰施工处布置1艘水泥船，围堰施工所需材料在河道边有序堆放.
2）、技术准备
组织项目有关专业人员认真勘察现场实际情况，掌握本工程特点、施工程序以及本阶段与后续工程的相互关系，为进场后能立即展开施工作准备。
施工现场配备有施工经验负责人一名，施工员1名，技术员1名，安全员1名,材料员1名。
2、木桩围堰施工工艺
木桩围堰施工工艺流程见下图：
施工准备→测量定位→同时打入两侧围堰木桩→围堰顶部平整→围堰两侧木桩采用Ф8的钢筋对拉内箍梢径≥150松木→竹片→内外满铺双层彩条布→优质粘性土填实
3、施工方法
为了便于施工，采用人工将木桩逐个打入。围堰采用两排梢径不小于150的松木桩，宽度为1。5米,桩中心距离0.33米，圆木桩标高至水平面以上0。5米，围堰松木桩两内侧铺设竹片（满铺)再用双层彩条布，围堰内双层彩条布满铺到堰底.底部采用∅8椭圆型箍筋隔桩设置，上部木桩采用∅8@500钢筋对拉,钢筋箍在横向放置梢径不小于150的松木上。采取边打桩边填土，围堰松木桩每往外打1。5m，即用优质粘性土人工回填，并用人工夯实。在围堰靠基坑一侧用人工抛石反压，以保证围堰承受水位差造成的水压力。为缩短工期采用两边向中间同时施工。

4、拔桩
木桩拔桩前，先将围堰处箍筋从下到上陆续拆除,先逐个将木桩拔出，后将围堰填土挖除及外运。
5、木桩打设拔除注意事项
为防止锁口中心线平面位移,可在打桩进行方向的木桩锁口处设卡板,阻止板桩位移。同时在围堰上预留木桩的位置，以便随时检查校正.
开始打设的一、二块木桩的位置和方向应保持精确，以便起到样板导向作用，故每打入1m应测量一次。
施打顺序按施工组织设计进行,由东向西。施打时宜先将木桩逐组施打到稳定深度，然后依次施打至设计深度。
施打时，应随时检查其位置是否正确，桩身是否垂直,不符合要求时应立即纠正或拔起重新施打。
拔桩前,应先易后难,逐个将木桩拔出。
拔出来的木桩应进行检修,堆码保存。
四、安全措施
针对木桩围堰的安全措施如下：

1、措施组织机构
总负责：
