分部工程强制性条文执行情况检查表.doc

分部工程强制性条文执行情况检查表正式版

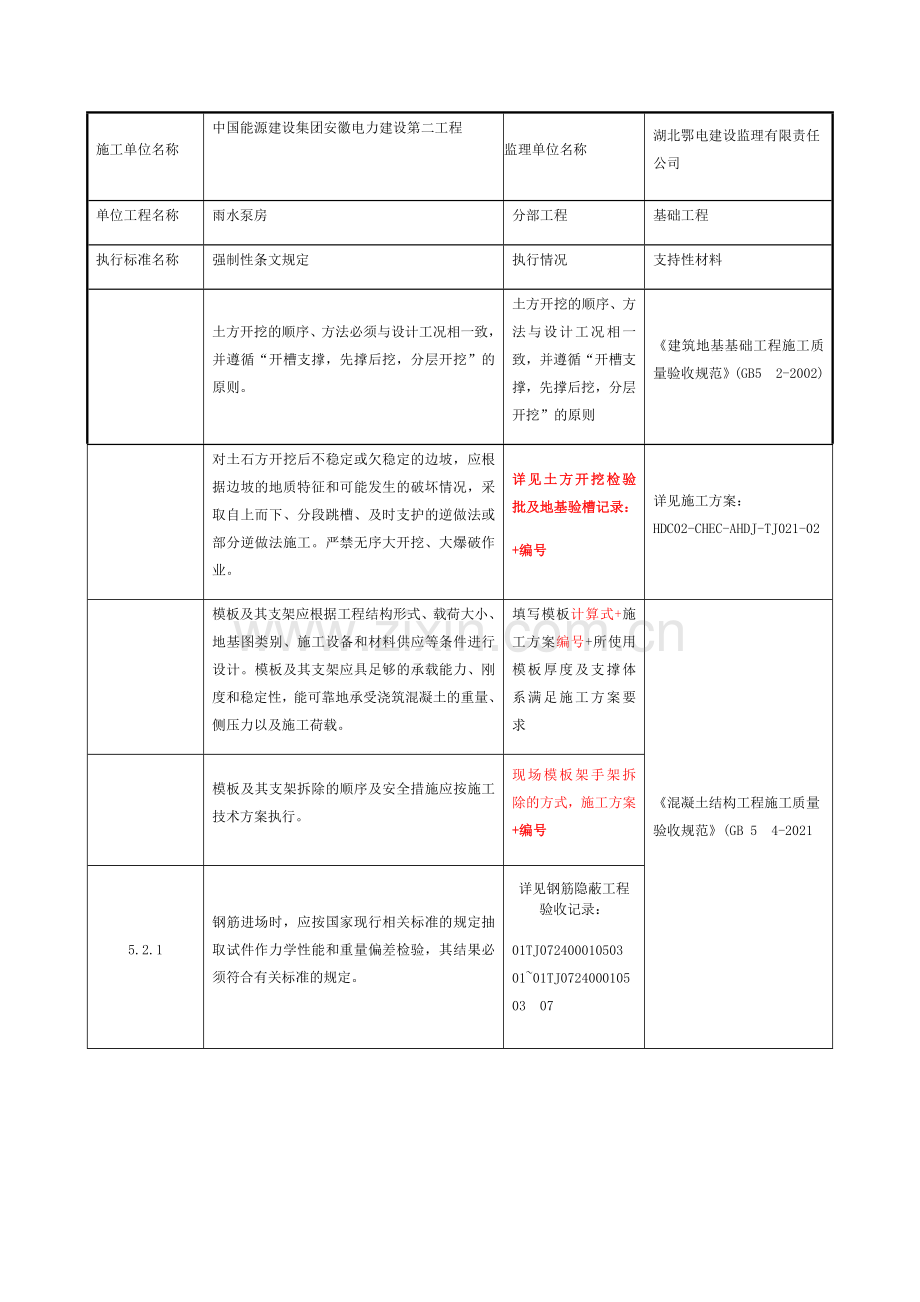

分部工程强制性条文执行情况检查表
工程名称：湖北华电江陵发电厂一期工程电土施表1—5
施工单位名称
中国能源建设集团安徽电力建设第二工程

监理单位名称
湖北鄂电建设监理有限责任公司
单位工程名称
雨水泵房
分部工程
基础工程
执行标准名称
强制性条文规定
执行情况
支持性材料

土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖”的原则。
土方开挖的顺序、方法与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖”的原则
《建筑地基基础工程施工质量验收规范》(GB5 2-2002)

对土石方开挖后不稳定或欠稳定的边坡，应根据边坡的地质特征和可能发生的破坏情况，采取自上而下、分段跳槽、及时支护的逆做法或部分逆做法施工。严禁无序大开挖、大爆破作业。
详见土方开挖检验批及地基验槽记录：
+编号
详见施工方案：HDC02-CHEC-AHDJ-TJ021-02

模板及其支架应根据工程结构形式、载荷大小、地基图类别、施工设备和材料供应等条件进行设计。模板及其支架应具足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
填写模板计算式+施工方案编号+所使用模板厚度及支撑体系满足施工方案要求
《混凝土结构工程施工质量验收规范》(GB 5 4-2021

模板及其支架拆除的顺序及安全措施应按施工技术方案执行。
现场模板架手架拆除的方式，施工方案+编号
5.2.1
钢筋进场时，应按国家现行相关标准的规定抽取试件作力学性能和重量偏差检验，其结果必须符合有关标准的规定。
详见钢筋隐蔽工程验收记录：
01TJ072400010503 01~01TJ072400010503 07
5.5.1
钢筋安装时，受力钢筋的品种、级别、规格、数量必须符合设计要求。
详见钢筋隐蔽工程验收记录：
01TJ072400010503 01~
01TJ072400010503 07

水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。
当在使用中对水泥质量有怀疑或水泥出产超过三个月（快硬硅酸盐水泥超过一个月）时。应进行复验，并按复验结果使用。
钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。
详见混凝土原材料及配合比设计检验批质量验收记录
01TJ07240001050401001~
01TJ07240001050401004

《混凝土结构工程施工质量验收规范》(GB 5 4-2021

混凝土中掺用外加剂的质量及应用技术应符合现行国家标准《混凝土外加剂》GB 8076、《混凝土外加剂应用技术规范》GB 50119等和有关环境保护的规定。
预应力混凝土结构中，严禁使用含氯化物的外加剂。钢筋混凝土结构中，当使用含氯化物的外加剂时，混凝土中氯化物的总含量应符合现行国家标准《混凝土质量控制标准》GB 50164的规定。
详见混凝土原材料及配合比设计检验批质量验收记录
01TJ07240001050401001~
01TJ07240001050401004

现浇结构的外观质量不应有严重缺陷。
对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。对处理的部位，应重新检查验收。
详见混凝土结构外观及尺寸偏差检验批质量验收记录
01TJ07240001050403001~
01TJ07240001050403004

现浇结构不应有影响结构性能和使用功能的尺寸偏差。混凝土设备基础不应有影响结构行能和设备安装的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。对处理的部位，应重新检查验收。
详见基础混凝土结构外观及尺寸偏差检验批质量验收记录01TJ07240001050403001~
01TJ07240001050403004

混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定：
1、每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次。
2、每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次。
3、当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次。
4、每一楼层、同一配合比的混凝土取样不得少于一次；
5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。
详见混凝土施工检验批质量验收记录：01TJ072400010504 01~
01TJ072400010504 04

严禁使用对人体产生危害、对环境产生污染的外加剂。
详见混凝土原材料及配合比设计检验批质量验收记录
01TJ07240001050401001~
01TJ07240001050401004

《混凝土外加剂应用技术规范》(GB 50119-2003)

下列结构中严禁采用含有氯盐配置的早强剂及早强减水剂：
1、预应力混凝土结构；
2、相对湿度大于80%环境中使用的结构、处于水位变化部位的结构、露天结构及经常受雨淋、受水冲刷的结构；
3、大体积混凝土；
4、直接接触酸、碱或其他侵蚀性介质的结构；
5、经常处于温度为60℃以上结构，需经蒸养的钢筋混凝土预制构件；
6、有装饰要求的混凝土，特别是要求色彩一致的或是表面有金属装饰的混凝土；
7、薄壁混凝土结构，中级和重级工作制吊车的梁、屋架、落锤及锻锤混凝土基础等结构；
8、使用冷拉钢筋或冷拔低碳钢丝的结构；
9、骨料具有碱活性的混凝土结构。
详见混凝土原材料及配合比设计检验批质量验收记录:
01TJ07240001050401001~
01TJ07240001050401004

《普通混凝土用砂、石质量标准及检验方法标准》（JGJ 52—2006）
6.2.4
在下列混凝土结构中严禁采用含有强电解质无机盐类的早强剂及早强减水剂：
1、与镀锌钢材或铝铁相接触部位的结构，以及有外露钢筋预埋铁件而无防护措施的结构；
2、使用直流电源的结构以及距离直流电源100m以内的结构。
详见混凝土原材料及配合比设计检验批质量验收记录:
01TJ07240001050401001~
01TJ07240001050401004

对长期处于潮湿环境的重要混凝土结构所用的砂、石应进行碱活性检验。
详见混凝土原材料及配合比设计检验批质量验收记录：
01TJ07240001050401001~
01TJ07240001050401004
1.0.3
从事钢筋焊接施工的焊工必须持有焊工考试合格证，才能上岗操作。
焊工证号

凡施焊的各种钢筋、钢板均应有质量证明书；焊条、焊剂应有产品合格证。
合格证编号

钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头拉伸试验结果均应符合下列要求：
1 3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；RRB400钢筋接头试件的抗拉强度均不得小于570N／mm3。
2 至少应有2个试件断于焊接之外，并应呈现延性断裂。当达到上述2项要求是，应评定该批接头为抗拉强度合格。当试验结果又2个试件抗拉强度小于钢筋规定的抗拉强度，或3个试件均在焊缝或热影响区发生脆性断裂时，则一次判定该批接头为不合格品。当试验结果又1个试件抗拉强度小于规定值，或2个试件在焊缝或热影响区发生脆性断裂，其强度均小于钢筋规定抗拉强度的1.10倍时，应进行复验。复验时，应再切取6个试件。复验结果。当仍有1个试件的抗拉强度小于规定值，或有3个试件断于焊缝或热影响区，呈脆性断裂。其抗拉强度小于规定抗拉强度的1.10倍时，应该判定该批接头为不合格品。
注：当接头试件虽断于焊缝或热影响区。呈脆性断裂。但其抗拉强度大于或等于钢筋抗拉强度的1.10倍时，可按断于焊缝或热影响区之外，呈延性断裂同等对待。
详见闪光对焊复检报告+编号

《钢筋焊接及验收规定》 （JGJ 18—2021）
4.1.3
在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结果应符合质量检验与验收时的要求。
工艺试验报告编号

闪光对焊接头、气压对焊接头进行弯曲试验时，应将受压面的金属毛刺和镦粗凸起部分消除，且应与钢筋的外表部分齐平。
弯曲试验可在万能试验机、手动或电动液压弯曲试验机上进行，焊缝应处于弯曲中心点，弯曲直径和弯曲角应符合表5.1.8的规定。
钢筋加工检验批及钢筋隐蔽验收的编号
检查结论

监理单位（章）：

专业监理工程师：
年 月 日
总包单位（章）：

专业工程师：
年 月 日
施工单位（章）：

项目负责人：
年 月 日
本表属于单位工程涉及管理方面的强制性条文，涉及质量检验的强制性条文在专项表中反映；本表由监理单位填写，监理单位、施工单位各保存一份。
强制性条文执行检查表报审表
表号： A4-15
工程名称：佳木斯中恒热电两炉两机改造项目 编号：ZHRD-RKQTJC-001
致：黑龙江润华电力工程项目管理中恒热电两炉两机改造项目监理机构
我单位已完成了中恒热电有限责任公司扩建改造工程 热控安装专业强制性条文执行检查工作，现报上该工程报审表，请予以审查/验收。
附件：热控安装专业强制性条文执行检查表

承包单位（章）：
项 目 经 理：
日 期：
项目监理机构审查意见：

项目监理机构（章）：
总/专业监理工程师：
日 期：
建设管理单位审批意见：

建设管理单位（章）：
项 目 代 表：
日 期：
本表一式 3 份，由承包单位填报，建设单位、项目监理机构各存1份，承包单位存 1 份。

佳木斯中恒热电1×50MW+1×25MW抽背压
汽轮发电机组替换老机组热源改造工程

热控专业强制性条文执行检查表

日期：
日期：
会签：日期：
日期：

（热控（盘、箱、柜）安装）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
共用热控安装
分部工程
控制室热控（盘、台、箱）安装
工程编号
0RK01-B01
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
1.合金钢部件和管材在安装及修理改造使用时，组装前后都应进行光谱或其他方法的检验，核对钢种，防止错用。
已执行

电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）
电气装置的下列金属部分。均应接地或接零(4)配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座.
已执行

电气装置安装工程接地装置施工及验收规范GB50169-2006
以下空白

检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日
（电子设备间（盘、台、箱）安装）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
共用热控安装
分部工程
电子设备间（盘、台、箱）安装
工程编号
0RK01-B02
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
1.合金钢部件和管材在安装及修理改造使用时，组装前后都应进行光谱或其他方法的检验，核对钢种，防止错用。
已执行

电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）
电气装置的下列金属部分。均应接地或接零(4)配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座.
已执行

电气装置安装工程接地装置施工及验收规范GB50169-2006
以下空白

检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日
（计算机监视及控制系统安装）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
共用热控安装
分部工程
计算机监视及控制系统安装
工程编号
0RK01-B03
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
3. 汽轮机组保护装置的各项表计和电磁传感元件安装前应经热工仪表专业人员检查合格。
已执行
4.2.13.3~4

电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）
4. 对于超速监测保护、振动监测保护、轴向位移监测保护等电子保护装置，应配合热工人员装好发送元件，做到测点位置正确，试验动作数字准确，并将引线妥善引至机外。
已执行
4.2.13.3~4
以下空白

检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日
（汽水分析站热控安装）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
共用热控安装
分部工程
汽水分析站热控安装
工程编号
0RK01-B04
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
3. 汽轮机组保护装置的各项表计和电磁传感元件安装前应经热工仪表专业人员检查合格。
已执行
4.2.13.3~5
电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）
4. 对于超速监测保护、振动监测保护、轴向位移监测保护等电子保护装置，应配合热工人员装好发送元件，做到测点位置正确，试验动作数字准确，并将引线妥善引至机外。

已执行
4.2.13.3~5
5. 电缆与热力管道、热力设备之间的净距，平行时不应小于1m，交叉时不应小于0.5m，当受条件限制时，应采取隔热保护措施。电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力设备和热力管道的上部。

已执行
4.2.13.3~5
当线路周围环境温度超过65℃时，应采取隔热措施。当线路附近有火源时，应采取防火措施。

已执行
4.2.13.3~5
自动化仪表工程施工及质量验收规范GB50093-2021
测量电缆电线的绝缘电阻时，必须将已连接上的仪表设备及部件断开。

已执行
4.2.13.3~5
检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日
（炉内加药系统热控安装）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
共用热控安装
分部工程
炉内加药系统热控安装
工程编号
0RK01-B05
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
2. 弹簧压力表有下列情况之一者，禁止使用：有限止钉的压力表，无压力时指针移动后不能回到限止钉时；无限止钉的压力表，无压力时指针离零位的数值超过压力表规定的允许误差量；表面玻璃破碎或表盘刻度模糊不清；封印损坏或超过校验有效期限；表内泄漏或指针跳动；其他影响正确指示压力的缺陷。
已执行

4.2.13.4~5
电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）
4. 对于超速监测保护、振动监测保护、轴向位移监测保护等电子保护装置，应配合热工人员装好发送元件，做到测点位置正确，试验动作数字准确，并将引线妥善引至机外。
已执行

4.2.13.4~5
5. 电缆与热力管道、热力设备之间的净距，平行时不应小于1m，交叉时不应小于0.5m，当受条件限制时，应采取隔热保护措施。电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力设备和热力管道的上部。
已执行

4.2.13.4~5
当线路周围环境温度超过65℃时，应采取隔热措施。当线路附近有火源时，应采取防火措施。
已执行

4.2.13.4~5
自动化仪表工程施工及质量验收规范GB50093-2021
测量电缆电线的绝缘电阻时，必须将已连接上的仪表设备及部件断开。

已执行

4.2.13.4~5
检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日
（压缩空气系统热控安装）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
共用热控安装
分部工程
压缩空气系统热控安装
工程编号
0RK01-B07
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
1. 合金钢部件和管材在安装及修理改造使用时，组装前后都应进行光谱或其他方法的检验，核对钢种，防止错用。
已执行
4.2.13.1~6
电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）

2. 弹簧压力表有下列情况之一者，禁止使用：有限止钉的压力表，无压力时指针移动后不能回到限止钉时；无限止钉的压力表，无压力时指针离零位的数值超过压力表规定的允许误差量；表面玻璃破碎或表盘刻度模糊不清；封印损坏或超过校验有效期限；表内泄漏或指针跳动；其他影响正确指示压力的缺陷。
已执行
4.2.13.1~6
3.汽轮机组保护装置的各项表计和电磁传感元件安装前应经热工仪表专业人员检查合格。
已执行
4.2.13.1~6
4.对于超速监测保护、振动监测保护、轴向位移监测保护等电子保护装置，应配合热工人员装好发送元件，做到测点位置正确，试验动作数字准确，并将引线妥善引至机外。
已执行
4.2.13.1~6
5.电缆与热力管道、热力设备之间的净距，平行时不应小于1m，交叉时不应小于0.5m，当受条件限制时，应采取隔热保护措施。电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力设备和热力管道的上部。
已执行
4.2.13.1~6
6.严禁将电缆平行敷设于管道的上方或下方。特殊情况应按下列规定执行：电缆与热管道（沟）、油管道（沟）、可燃气体及易燃液体管道（沟）、热力设备或其他管道（沟）之间，虽净距能满足要求，但检修管路可能伤及电缆时，在交叉点前后1m范围内，尚应采取保护措施；当交叉净距不能满足要求时，应将电缆穿入管中，其净距可减为0.25m。
已执行
4.2.13.1~6
（压缩空气系统热控安装）分部工程强制性条文执行情况检查表续
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
共用热控安装
分部工程
压缩空气系统热控安装
工程编号
0RK01-B07
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
电气装置的下列金属部分。均应接地或接零(4)配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座.
已执行
4.2.13.1~6
电气装置安装工程接地装置施工及验收规范GB50169-2006
合金钢部件、取源管安装前、后，必须经光谱分析复查合格，并应做记录。
已执行
4.2.13.1~6
电力建设施工技术规范热工仪表及控制装置(DL5190.4-2021)
在设备或管道上安装取源部件的开孔和焊接工作，必须在设备或管道的防腐、衬里和压力试验前进行。
已执行
4.2.13.1~6
自动化仪表工程施工及质量验收规范GB50093-2021

当线路周围环境温度超过65℃时，应采取隔热措施。当线路附近有火源时，应采取防火措施。
已执行
4.2.13.1~6
测量电缆电线的绝缘电阻时，必须将已连接上的仪表设备及部件断开。
已执行
4.2.13.1~6
仪表管道埋地敷设时，必须经试压合格和防腐处理后再埋入。直接埋地的管道连接时必须采用焊接，并应在穿过道路、沟道及进出地面处设置保护套管。
已执行
4.2.13.1~6
8.2．8低温管及合金管下料切断后，必须移植原有标识。薄壁管、低温管及钛管，严禁使用钢印做标识。
已执行
4.2.13.1~6
当仪表管道引入安装在有爆炸和火灾危险、有毒、有害及有腐蚀性物质环境的仪表盘、柜、箱时，其管道引入孔处应密封。
已执行
4.2.13.1~6
当采用气体压力试验时，试验温度严禁接近管道材料的脆性转变温度。
已执行
4.2.13.1~6
检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日
（全厂热控防护与接地）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
共用热控安装
分部工程
全厂热控防护与接地
工程编号
0RK01-B08
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
1. 合金钢部件和管材在安装及修理改造使用时，组装前后都应进行光谱或其他方法的检验，核对钢种，防止错用。
已执行

电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）
（1）总屏蔽层及对绞线屏蔽层均应接地
（2）全线路屏蔽层应有可靠地电气连续性，当屏蔽电缆经接线盒或中间端子柜分开或合并时，应在接线盒或中间端子柜内将其两端的屏蔽层通过端子连接，同一信号回路或同一线路屏蔽层只允许只允许有一个接地点。
（3）屏蔽层接地的位置应符合设计要求，当信号源浮空时，应在计算机侧接地，当信号源接地时，屏蔽层的接地点应靠近信号源的接地点，当放大器浮空时，屏蔽层的一端宜与屏蔽罩相连，另一端宜接共模地，其中，当信号源接地时接现场地，当信号源浮空时接信号地。
已执行

电力建设施工技术规范热工仪表及控制装置DL5190.4-2021
安装在爆炸危险环境的仪表、仪表线路、电气设备及材料，气规格型号必须符合设计文件的规定。防爆设备必须有铭牌和防爆标识，并应在铭牌上标明国家授权的机构颁发的防爆合格证编号。
已执行

自动化仪表工程施工及质量验收规范GB50093-2021
当电缆桥架或电缆沟道通过不同等级的爆炸危险区域的分隔间壁时，在分隔间壁处必须做充填密封。
已执行

（2）当电缆导管穿过不同等级爆炸危险区域的分隔间壁时，分界处电缆导管和电缆之间、电缆导管和分隔间壁之间应做充填密封。
已执行

（全厂热控防护与接地）分部工程强制性条文执行情况检查表续
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
共用热控安装
分部工程
全厂热控防护与接地
工程编号
0RK01-B08
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
（12）本质安全型仪表及本质安全关联设备，必须有国家授权的机构颁发的产品防爆合格证，其型号、规格的替代，必须经原设计单位确认。
（13）本质安全电路的分支接线应设在增安型防爆接线箱（盒）内。
已执行

自动化仪表工程施工及质量验收规范GB50093-2021
当对爆炸危险区域的线路进行连接时，必须在设计文件规定采用的防爆接线箱内接线。接线必须牢固可靠、接地良好，并应有防松和防拔脱装置。
已执行

用于火灾危险环境的装有仪表及电气设备的箱、盒等，应采用金属或阻燃材料制品，电缆盒电缆桥架应采用阻燃材料制品。
已执行

供电电压高于36V的现场仪表的外壳，仪表盘、柜、箱、支架、底座等正常不带电的金属部分，均应做保护接地。
已执行

以下空白

检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日
（就地热控盘（箱、柜）安装）分部工程强制性条文执行情况检查表
#1、#2组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
锅炉热控安装
分部工程
就地热控盘（箱、柜）安装
工程编号
RK02-B01
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
1.合金钢部件和管材在安装及修理改造使用时，组装前后都应进行光谱或其他方法的检验，核对钢种，防止错用。
已执行
4.2.13.1~2
电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）

2.弹簧压力表有下列情况之一者，禁止使用：有限止钉的压力表，无压力时指针移动后不能回到限止钉时；无限止钉的压力表，无压力时指针离零位的数值超过压力表规定的允许误差量；表面玻璃破碎或表盘刻度模糊不清；封印损坏或超过校验有效期限；表内泄漏或指针跳动；其他影响正确指示压力的缺陷。
已执行
4.2.13.1~2
电气装置的下列金属部分。均应接地或接零(4)配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座.
已执行
4.2.13.1~2
电气装置安装工程接地装置施工及验收规范GB50169-2006
核辐射式仪表安装前应编制集体的安装方案，安装中的安全防护措施应符合国家现行有关放射性同位素工作卫生防护标准的规定。在安装现场应有明显的警戒标识。
已执行
4.2.13.1~2
自动化仪表工程施工及质量验收规范GB50093-2021
（3）流件必须在管道吹洗后安装。
已执行
4.2.13.1~2
以下空白

检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日
（取源部件及敏感元件安装）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
锅炉热控安装
分部工程
取源部件及敏感元件安装
工程编号
RK02-B02
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
2.弹簧压力表有下列情况之一者，禁止使用：有限止钉的压力表，无压力时指针移动后不能回到限止钉时；无限止钉的压力表，无压力时指针离零位的数值超过压力表规定的允许误差量；表面玻璃破碎或表盘刻度模糊不清；封印损坏或超过校验有效期限；表内泄漏或指针跳动；其他影响正确指示压力的缺陷。
已执行
4.2.13.2~4
电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）

3.汽轮机组保护装置的各项表计和电磁传感元件安装前应经热工仪表专业人员检查合格。
已执行
4.2.13.2~4
4.对于超速监测保护、振动监测保护、轴向位移监测保护等电子保护装置，应配合热工人员装好发送元件，做到测点位置正确，试验动作数字准确，并将引线妥善引至机外。
已执行
4.2.13.2~4
合金钢部件、取源管安装前、后，必须经光谱分析复查合格，并应做记录。
已执行
4.2.13.2~4
电力建设施工技术规范热工仪表及控制装置(DL5190.4-2021)
在设备或管道上安装取源部件的开孔和焊接工作，必须在设备或管道的防腐、衬里和压力试验前进行。
已执行
4.2.13.2~4
自动化仪表工程施工及质量验收规范GB50093-2021
检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日

（测量和控制仪表设备安装）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
锅炉热控安装
分部工程
测量和控制仪表设备安装
工程编号
RK02-B03
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
2.弹簧压力表有下列情况之一者，禁止使用：有限止钉的压力表，无压力时指针移动后不能回到限止钉时；无限止钉的压力表，无压力时指针离零位的数值超过压力表规定的允许误差量；表面玻璃破碎或表盘刻度模糊不清；封印损坏或超过校验有效期限；表内泄漏或指针跳动；其他影响正确指示压力的缺陷。
已执行
4.2.13.2~3
电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）

3. 汽轮机组保护装置的各项表计和电磁传感元件安装前应经热工仪表专业人员检查合格。
已执行
4.2.13.2~3
核辐射式仪表安装前应编制集体的安装方案，安装中的安全防护措施应符合国家现行有关放射性同位素工作卫生防护标准的规定。在安装现场应有明显的警戒标识。
已执行
4.2.13.2~3
自动化仪表工程施工及质量验收规范GB50093-2021
（3）流件必须在管道吹洗后安装。
已执行
4.2.13.2~3
检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日
（电缆敷设与接线）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
锅炉热控安装
分部工程
电缆敷设与接线
工程编号
RK02-B04
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
5.电缆与热力管道、热力设备之间的净距，平行时不应小于1m，交叉时不应小于0.5m，当受条件限制时，应采取隔热保护措施。电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力设备和热力管道的上部。
已执行

电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）

6.严禁将电缆平行敷设于管道的上方或下方。特殊情况应按下列规定执行：电缆与热管道（沟）、油管道（沟）、可燃气体及易燃液体管道（沟）、热力设备或其他管道（沟）之间，虽净距能满足要求，但检修管路可能伤及电缆时，在交叉点前后1m范围内，尚应采取保护措施；当交叉净距不能满足要求时，应将电缆穿入管中，其净距可减为0.25m。
已执行

当线路周围环境温度超过65℃时，应采取隔热措施。当线路附近有火源时，应采取防火措施。
已执行

自动化仪表工程施工及质量验收规范GB50093-2021
测量电缆电线的绝缘电阻时，必须将已连接上的仪表设备及部件断开。
已执行

 金属电缆支架全长均应有良好的接地。
已执行

电气装置安装工程电缆线路施工及验收规范GB50168-2006
检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日
（管路敷设）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
锅炉热控安装
分部工程
管路敷设
工程编号
RK02-B05
验收时间
年月日
检验项目
执行情况
相关资料
引用标准及强制性条文规定
1.合金钢部件和管材在安装及修理改造使用时，组装前后都应进行光谱或其他方法的检验，核对钢种，防止错用。
已执行

电力建设施工质量验收及评价规程强制性条文执行检查表表（DL/T5210.4---2021）
仪表管道埋地敷设时，必须经试压合格和防腐处理后再埋入。直接埋地的管道连接时必须采用焊接，并应在穿过道路、沟道及进出地面处设置保护套管。
已执行

自动化仪表工程施工及质量验收规范GB50093-2021

8.2．8低温管及合金管下料切断后，必须移植原有标识。薄壁管、低温管及钛管，严禁使用钢印做标识。
已执行

当仪表管道引入安装在有爆炸和火灾危险、有毒、有害及有腐蚀性物质环境的仪表盘、柜、箱时，其管道引入孔处应密封。
已执行

当采用气体压力试验时，试验温度严禁接近管道材料的脆性转变温度。
已执行
检查结果
符合要求
施工单位：(章)

项目技术负责人：

年月日
监理单位：(章)

监理工程师：

年月日

（就地热控盘（箱、柜）安装）分部工程强制性条文执行情况检查表
#1、#2机组
工程名称
佳木斯中恒热电两炉两机改造项目
单位工程名称
汽轮发电机组热控安装
分部工程
就地热控盘（箱、柜）安装
工程编号
RK03-B01
验收
