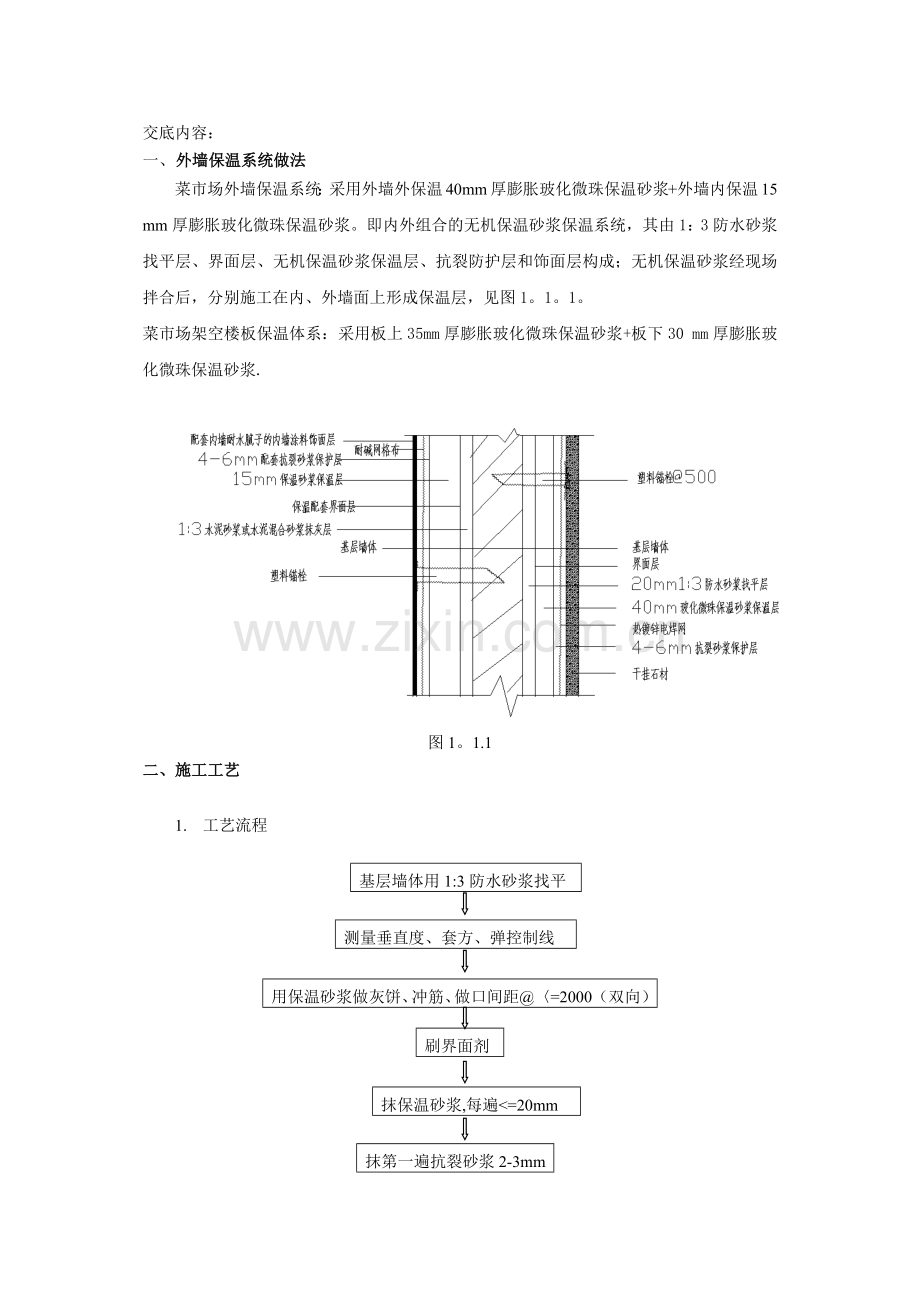

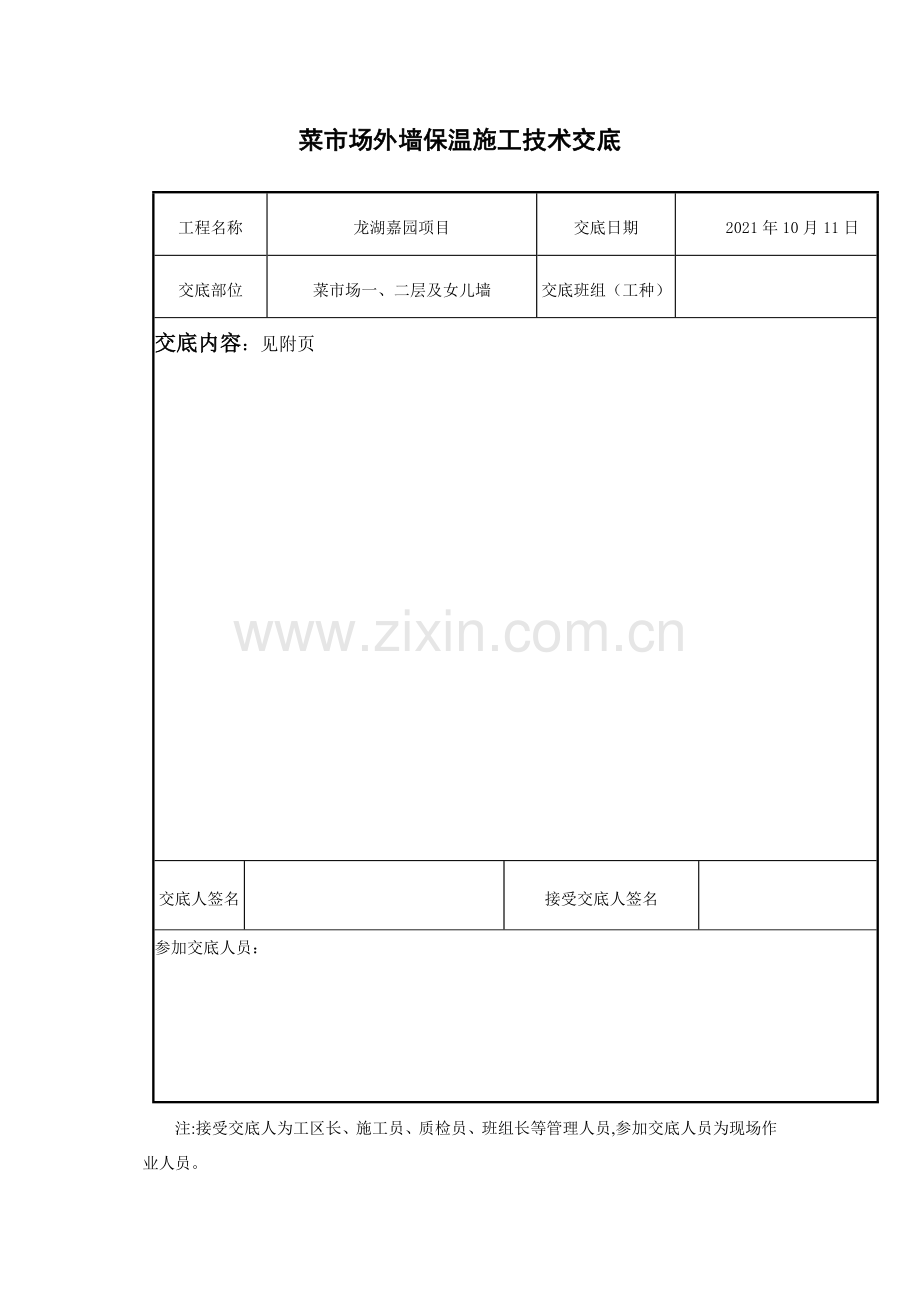

菜市场外墙保温施工技术交底完整版 (完整版优秀资料,可直接使用可编辑,推荐下载) 菜市场外墙保温施工技术交底 工程名称 龙湖嘉园项目 交底日期 2021年10月11日 交底部位 菜市场一、二层及女儿墙 交底班组(工种) 交底内容:见附页 交底人签名 接受交底人签名 参加交底人员: 注:接受交底人为工区长、施工员、质检员、班组长等管理人员,参加交底人员为现场作业人员。 交底内容: 一、 外墙保温系统做法 菜市场外墙保温系统:采用外墙外保温40mm厚膨胀玻化微珠保温砂浆+外墙内保温15 mm厚膨胀玻化微珠保温砂浆。即内外组合的无机保温砂浆保温系统,其由1:3防水砂浆找平层、界面层、无机保温砂浆保温层、抗裂防护层和饰面层构成;无机保温砂浆经现场拌合后,分别施工在内、外墙面上形成保温层,见图1。1。1。 菜市场架空楼板保温体系:采用板上35mm厚膨胀玻化微珠保温砂浆+板下30 mm厚膨胀玻化微珠保温砂浆. 图1。1.1 二、施工工艺 1. 工艺流程 基层墙体用1:3防水砂浆找平 测量垂直度、套方、弹控制线 用保温砂浆做灰饼、冲筋、做口间距@〈=2000(双向) 刷界面剂 抹保温砂浆,每遍<=20mm 抹第一遍抗裂砂浆2-3mm 固定热镀锌电焊网 用塑料锚栓将热镀锌电焊网固定在主墙体上 抹第二遍抗裂砂浆2-3mm,抗裂砂浆覆盖电焊网 干挂石材 图外墙工艺流程 基层墙体处理,基层不平时用1:3水泥砂浆找平或保温砂浆找平 测量垂直度、套方、弹线控制 用保温砂浆做灰饼、冲筋、做口间距@〈=2000(双向) 刷界面剂(内墙为砌体时可不涂刷界面剂) 抹保温砂浆,每遍〈=20mm 抹第一遍抗裂砂浆2-3mm 固定耐碱网格布网 抹第二遍抗裂砂浆2—3mm,抗裂砂浆覆盖网格布 柔性奶水腻子,涂料饰面 图2.1.2 外墙内侧墙工艺流程 2。施工技术及要求 (1)基层处理 外墙先用1:3防水砂浆(内掺3%—5%防水剂)找平,内墙保温层直接做在基层墙体上,基层墙体上的油污、灰渍、模板块等杂物应清理干净,当基层墙体不平时(凸出的混凝土或杂物)应先剔除再用1:3水泥砂浆找平,再做保温层。 (2)测量垂直度、套方、弹控制线 保温砂浆施工前应在墙面做好施工厚度及阴阳角方正、外墙垂直、线条尺寸等控制线。每层首先用两米靠尺检查墙面的垂直度和平整度,在外墙周围的每层顶约10cm处弹水平控制线,距大墙阴阳角处、阳台空调板等处掉线弹垂直控制线及尺寸控制线。 (3)用保温砂浆做灰饼、冲筋 待控制线弹好后,先根据大墙角控制线用保温砂浆做5*5cm的标准灰饼。待标准灰饼干燥后,再次检查其厚度和垂直度,然后在两水平灰饼间拉水平线冲筋.具体做法是将带小线的小园钉插入标准灰饼内,拉直小线,使小线控制比标准灰饼略高1mm,在两灰饼之间按不小于2m间隔水平做若干灰饼。再根据阴阳角垂直控制线在底层和上一层做标准灰饼,然后根据两垂直标准灰饼冲筋,间隔不小于2m.每层灰饼做完后要上报施工管理人员共同查看灰饼的厚度及平直度垂直度是否符合要求,做下记录。 (4)涂刷界面剂 按配合比配制好界面砂浆,用涂料滚刷将界面砂浆涂刷在墙体上.外墙应满涂界面剂,涂刷时应均匀,不宜过厚,界面剂与保温层材料应配套使用,防止保温层和界面剂之间的粘结力达不到设计和规范要求。内墙为砌体墙时可以不涂刷界面剂,内墙为混凝土墙时必须满涂界面剂。 (5)保温层施工 待界面砂浆基本干燥后即可进行保温层的施工.保温砂浆配制时,搅拌需专人专职进行,以保证搅拌时间和加水量的准确。保温砂浆应分层施工,每次抹灰厚度应控制在2cm左右,每层施工间隔时间宜为24小时。保温砂浆中层抹灰厚度要抹至与标准贴饼齐平。中层抹灰后,应用大杠在墙面上来回搓抹,去高补低,最后在用铁抹子压一遍,使保温浆料层平整,厚度与标准贴饼一致.保温砂浆面层抹灰:在中层抹灰4—6h之后进行,施工前应用杠尺检查墙面平整度,墙面偏差应控制在±2mm。保温面层抹灰时应以修补为主,对于凹陷处用稀浆料抹平,对于凸起处可用抹子立起来将其刮平,最后用抹子分遍再赶压墙面,先用2m杠尺检验水平,最后用托线板检验垂直,要求垂直度平整度达到验收标准。 阴阳角找方按下列步骤进行: ①用木方尺检查基层墙角的直角度,用线坠吊垂直检验墙角的垂直度。 ②保温浆料的中层灰抹后应用木方尺压住墙角保温浆料层上下搓动,使墙角保温浆料基本达到垂直,然后角部用阴、阳抹子压光. ③保温浆料面层大角抹灰要用方尺、抹子反复测量抹压修补操作,确保垂直度±2mm 直角度±2mm。 ④门窗侧口的墙体与窗边框连接处应预留出相应的保温层厚度,并对已做好门窗边框表面做成品保护。 ⑤门窗辅框安装验收合格后方可进行门窗口的保温抹灰施工,门窗口施工时应先抹门窗侧口、窗上口部分的保温层,在抹大墙面的保温层。窗台口部分应先抹大墙面的保温层,再抹窗台口部分的保温层。施工前应按门窗口的尺寸截好单边八字靠尺,作口应贴尺施工以保证门窗口处方正与内、外尺寸的一致性。 ⑥做门、窗口滴水槽应在保温浆料施工完成后,在保温层上用壁纸刀沿线划开设定宽度的凹槽,槽深15mm左右,先用抗裂砂浆填满凹槽,然后将滴水槽嵌入预先划好的凹槽中,并保证与抗裂砂浆粘结牢固,收去滴水两侧檐口浮浆,滴水槽应镶嵌牢固、水平.滴水槽施工时应注意槽镶嵌的位置距窗侧口的墙面不应大于2cm,距外墙保温墙面不应超过3cm。 (6)抗裂砂浆施工 ①由于本菜市场工程外墙为干挂石材饰面,内墙为涂料饰面,所以外墙抗裂砂浆内铺镀锌电焊网,内墙抗裂砂浆内铺耐碱网格布 。 ②待保温层施工结束3~7天后(强度达到用手掌按不动墙面为判断标准)且保温层厚度、平整度隐蔽验收合格以后,方可进行抗裂层施工. 抗裂层施工前应先将耐碱涂塑玻纤网格布(内墙)、热镀锌钢丝网(外墙)按楼层高度分段裁好,网格布包边应剪掉. ③按施工配比要求配制搅拌抗裂砂浆,注意砂浆应随拌随用,严禁使用过时砂浆. 抹抗裂砂浆时,厚度应控制在3-8mm(外墙5-8mm,内墙3-5mm),抹完宽度、长度相当于网格布面积的抗裂砂浆后,应立即用铁抹子将耐碱玻纤网格布、热镀锌电焊网压入新抹的抗裂砂浆中.网布之间搭接宽度应不小于100mm(电焊网搭接不小于50mm)(见图2.6。1,2。6.2),先将底部网格布(电焊网)搭接处压入抗裂砂浆中,然后再抹一些抗裂砂浆将上面搭接的网格布(电焊网)压入抗裂砂浆中,搭接处要充满抗裂砂浆,严禁在网格布(电焊网)搭接不抹抗裂砂浆或不满抹抗裂砂浆出现干搭现象,最后要沿网格布(电焊网)纵向用铁抹子再压一遍收光,消除面层的抹子印.网格布压入程度以可见暗露网眼,但表面看不到裸露的网格布为易。 ④当外墙抗裂砂浆内铺热镀锌电焊网时,应在铺设完成网片之后钉入塑料锚栓,间距500cm,当基层墙体为多孔砖墙时应用具有回拧功能的锚栓. ⑤阴角处耐碱玻纤网格布要单面压槎搭接,其宽度应不小于200㎜;阳角处应双向包角压槎搭接,其宽度应不小于200mm(见图2。6。3);网格布施工时根据架子情况可横向铺贴施工,也可竖向铺贴施工,但要注意要顺槎顺水搭接,严禁逆向逆水搭接. 耐碱网格布平面搭接 2.6。2 热镀锌电焊网平面搭接 2。6.3外墙内侧墙阴阳角 2。6.4外墙阴阳角 ⑥网格布(热镀锌电焊网)铺贴要紧贴墙面保证平整,无褶皱,砂浆饱满度应达到100%,不应出现大面积露布之处,大墙面要抹平、找直,阴阳角处要保证方正和垂直度。 ⑦首层墙面应铺贴双层热镀锌电焊网,热镀锌电焊网之间应采用对接方法进行铺贴(不搭槎),第一层铺贴施工完成后,进行第二层热镀锌电焊网的铺贴,铺贴方法如前所述,两层电焊网布之间的抗裂应饱满严禁干贴。 ⑧建筑物首层外保温应在阳角处双层热镀锌电焊网之间设专用金属护角,护角高度一般为2m.在第一层热镀锌电焊网铺贴好后,应放金属护角,用抹子在护角孔处拍压出抗裂砂浆,抹第二遍抗裂砂浆压热镀锌电焊网,热镀锌电焊网覆盖包裹住护角, 保证护角部位坚实牢固抗冲击。 ⑨大面积铺贴热镀锌电焊网之前,应在门窗洞口处沿45°角方向先粘贴一道热镀锌电焊网,电焊网尺寸宜为300mm×400mm,粘贴部位如图2。6。5所示。 2。6.5门窗洞口附加热镀锌电焊网 ⑩抗裂面层口角处需做压平休整时,可用鬃刷蘸取适量水涂刷新抹抗裂砂浆表面后再进行压光作业,可有效地防止抗裂砂浆粘抹子.压后的窗台口处要平直,不要有毛刺,窗口阳角应用阳角抹子赶压休整顺直. 抗裂层施工完成后应按检验批的要求对工程质量进行全面检查,检查方法同保温层平整度、垂直度检验方法。 2. 施工操作要点 ① 基层墙体及找平层应干燥且验收合格,门窗框及各种墙身上进户线安装、预埋件等安装完毕. ② 施工现场风力不得大于5级,严禁雨天施工。 ③ 找平层平整度用1米靠尺检查,最大偏差〉=4mm时用建筑胶:水泥1:3浆料找平。砌体墙用1:3水泥砂浆找平。 ④ 彻底清除基层墙体表面浮灰、油污、脱模剂、空鼓及风化物等影响墙面施工的物质,墙体面凸起物应剔除。 ⑤ 保温层厚度应根据设计要求分层施工,严禁空鼓,每层厚度不应大于20mm,头遍注意压实,最后一遍注意压实抹平,门窗洞口、阴阳角处应保证方正及垂直度,最少应分两遍施工. ⑥ 保温砂浆应自上而下施工。 ⑦ 在底层墙面阳角处设2.0m高的专用金属护角,二层及女儿墙的外墙内侧墙阴阳角处铺设网格布,外墙阴阳角处铺设热镀锌电焊网,各侧宽度>=150mm,外保温墙面纵横向>=6m时,设置分格缝。 ⑧ 保温墙面和不保温墙面交接处,网格布应搭接到不保温层200mm,然后用抗裂砂浆压实抹平。 ⑨ 抗裂砂浆达到一定强度时应适当喷水养护,强度达到70%时即可按图纸要求进行分割弹线进行干挂。 三、构造详图 3。1.1勒脚构造详图 3。1.2 滴水线构造详图 3.1。3 窗台构造详图 四、质量验收标准 1。保温层与基层墙体以及各构造层之间必须粘结牢固,无脱层、空鼓、裂缝,面层无粉化、起皮、爆灰等现象。 2。表面平整、洁净、接茬平整、无明显抹纹,线角、分格条顺直、清晰. 3。墙面所有的门窗口、孔洞、槽、盒位置和尺寸正确,表面整齐洁净,管道后面丘灰平整。 4.滴水线流水坡向正确,且顺坡。 4。1.1 允许偏差及检验方法
