钢结构焊接分项质量验收表统表-副本.doc

钢结构焊接分项质量验收表统表 副本正式版

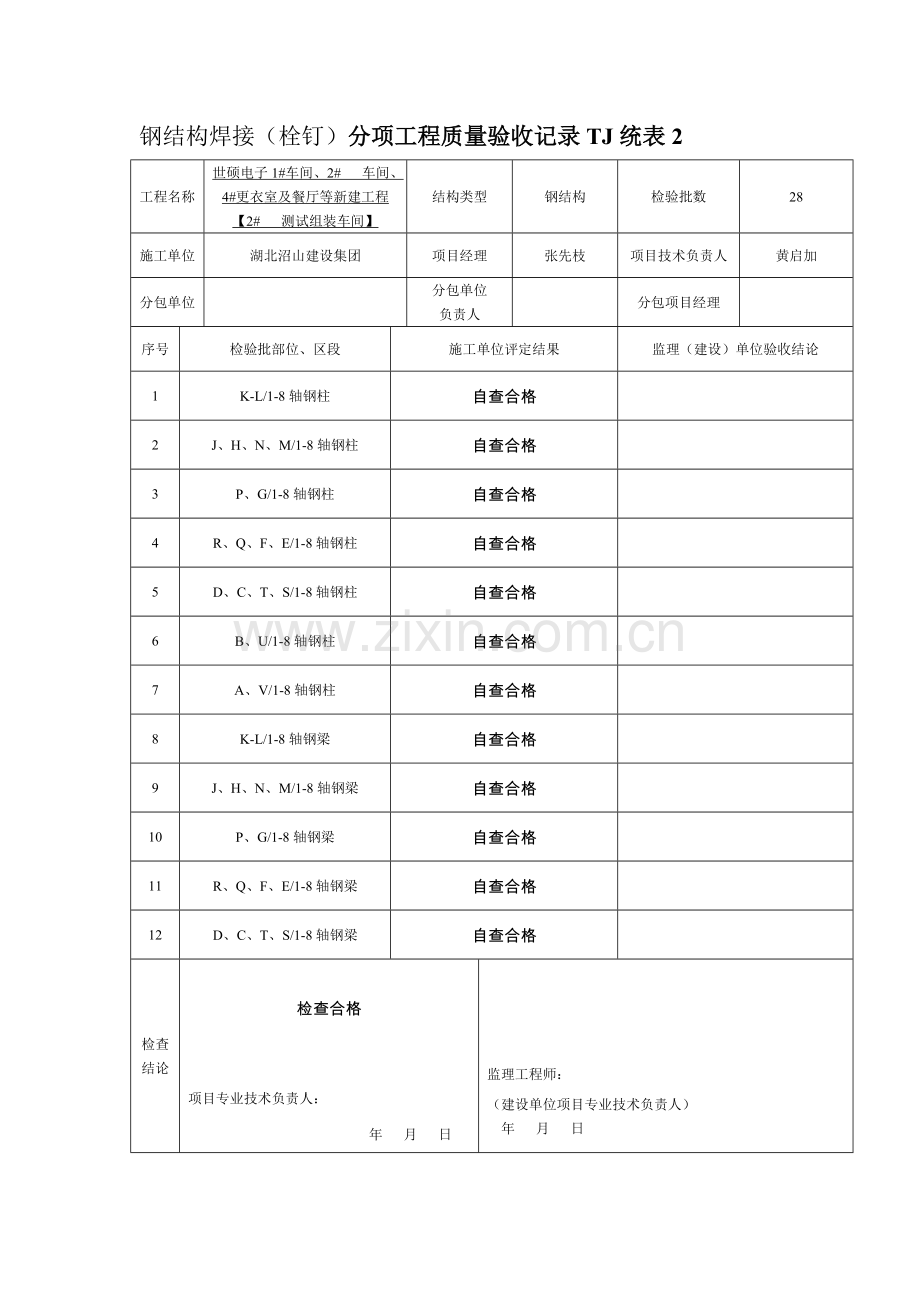

钢结构焊接（栓钉）分项工程质量验收记录TJ统表2
工程名称
世硕电子1#车间、2# 车间、4#更衣室及餐厅等新建工程【2# 测试组装车间】
结构类型
钢结构
检验批数
28
施工单位
湖北沼山建设集团
项目经理
张先枝
项目技术负责人
黄启加
分包单位

分包单位
负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理（建设）单位验收结论
1
K-L/1-8轴钢柱
自查合格

2
J、H、N、M/1-8轴钢柱
自查合格

3
P、G/1-8轴钢柱
自查合格

4
R、Q、F、E/1-8轴钢柱
自查合格

5
D、C、T、S/1-8轴钢柱
自查合格

6
B、U/1-8轴钢柱
自查合格

7
A、V/1-8轴钢柱
自查合格

8
K-L/1-8轴钢梁
自查合格

9
J、H、N、M/1-8轴钢梁
自查合格

10
P、G/1-8轴钢梁
自查合格

11
R、Q、F、E/1-8轴钢梁
自查合格

12
D、C、T、S/1-8轴钢梁
自查合格

检查
结论

检查合格

项目专业技术负责人：
年 月 日

监理工程师：
（建设单位项目专业技术负责人）
年 月 日

钢结构焊接（栓钉）分项工程质量验收记录 TJ统表2
工程名称
世硕电子1#车间、2# 车间、4#更衣室及餐厅等新建工程【2# 测试组装车间】
结构类型
钢结构
检验批数
28
施工单位
湖北沼山建设集团
项目经理
张先枝
项目技术负责人
黄启加
分包单位

分包单位
负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理（建设）单位验收结论
13
B、U/1-8轴钢梁
自查合格

14
A、V/1-8轴钢梁
自查合格

15
K-L/1-8轴二层栓钉
自查合格

16
J、H、N、M/1-8轴二层栓钉
自查合格

17
P、G/1-8轴二层栓钉
自查合格

18
R、Q、F、E/1-8轴二层栓钉
自查合格

19
D、C、T、S/1-8轴二层栓钉
自查合格

20
B、U/1-8轴二层栓钉
自查合格

21
A、V/1-8轴二层栓钉
自查合格

22
K-L/1-8轴屋面栓钉
自查合格

23
J、H、N、M/1-8轴屋面栓钉
自查合格

24
P、G/1-8轴屋面栓钉
自查合格

检查
结论

检查合格

项目专业技术负责人：
年 月 日

监理工程师：
（建设单位项目专业技术负责人）
年 月 日

钢结构焊接（栓钉）分项工程质量验收记录 TJ统表2
工程名称
世硕电子1#车间、2# 车间、4#更衣室及餐厅等新建工程【2# 测试组装车间】
结构类型
钢结构
检验批数
28
施工单位
湖北沼山建设集团
项目经理
张先枝
项目技术负责人
黄启加
分包单位

分包单位
负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理（建设）单位验收结论
25
R、Q、F、E/1-8轴屋面栓钉
自查合格

26
D、C、T、S/1-8轴屋面栓钉
自查合格

27
B、U/1-8轴屋面栓钉
自查合格

28
A、V/1-8轴屋面栓钉
自查合格

检查
结论

检查合格

项目专业技术负责人：
年 月 日

监理工程师：
（建设单位项目专业技术负责人）
年 月 日

钢结构焊接（栓钉）分项工程质量验收记录 TJ统表2
工程名称
世硕电子1#车间、2# 车间、4#更衣室及餐厅等新建工程【1#SMT,BLT,CSD车间】
结构类型
钢结构
检验批数
18
施工单位
湖北沼山建设集团
项目经理
张先枝
项目技术负责人
黄启加
分包单位

分包单位
负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理（建设）单位验收结论
1
A-M/1-8轴一层钢柱
自查合格

2
A-M/1-8轴二层钢梁
自查合格

3
N-V/1-8轴一层钢柱
自查合格

4
N-V/1-8轴二层钢梁
自查合格

5
A-M/1-8轴二层钢柱
自查合格

6
A-M/1-8轴三层钢梁
自查合格

7
N-V/1-8轴二层钢柱
自查合格

8
N-V/1-8轴三层钢梁
自查合格

9
A-M/1-8轴三层钢柱
自查合格

10
A-M/1-8轴屋面钢梁
自查合格

11
N-V/1-8轴三层钢柱
自查合格

12
N-V/1-8轴屋面钢梁
自查合格

检查
结论

检查合格

项目专业技术负责人：
年 月 日

监理工程师：
（建设单位项目专业技术负责人）
年 月 日
钢结构焊接（栓钉）分项工程质量验收记录 TJ统表2
工程名称
世硕电子1#车间、2# 车间、4#更衣室及餐厅等新建工程【1#SMT,BLT,CSD车间】
结构类型
钢结构
检验批数
18
施工单位
湖北沼山建设集团
项目经理
张先枝
项目技术负责人
黄启加
分包单位

分包单位
负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理（建设）单位验收结论
13
A-L/1-8轴二层栓钉
自查合格

14
M-V/1-8轴二层栓钉
自查合格

15
A-L/1-8轴三层栓钉
自查合格

16
M-V/1-8轴三层栓钉
自查合格

17
A-L/1-8轴屋面栓钉
自查合格

18
M-V/1-8轴屋面栓钉
自查合格

检查
结论

检查合格

项目专业技术负责人：
年 月 日

监理工程师：
（建设单位项目专业技术负责人）
年 月 日
钢结构焊接（栓钉）分项工程质量验收记录 TJ统表2
工程名称
世硕电子1#车间、2# 车间、4#更衣室及餐厅等新建工程【4#更衣室及餐厅（连廊一～四）】
结构类型
钢结构
检验批数
12
施工单位
湖北沼山建设集团
项目经理
张先枝
项目技术负责人
黄启加
分包单位

分包单位
负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理（建设）单位验收结论
1
C-M/1-6轴一层钢柱
自查合格

2
C-M/1-6轴二层钢梁
自查合格

3
N-1-V/1-6轴一层钢柱
自查合格

4
N-1-V/1-6轴二层钢柱
自查合格

5
C-M/1-6轴二层钢柱
自查合格

6
C-M/1-6轴屋面钢梁
自查合格

7
N-1-V/1-6轴二层钢柱
自查合格

8
N-1-V/1-6轴屋面钢柱
自查合格

9
C-M/1-6轴二层栓钉
自查合格

10
N-1-V/1-6二层栓钉
自查合格

11
C-M/1-6轴屋面栓钉
自查合格

12
N-1-V/1-6轴屋面栓钉
自查合格

检查
结论

检查合格

项目专业技术负责人：
年 月 日

监理工程师：
（建设单位项目专业技术负责人）
年 月 日

钢结构施工质量验收规范（强制性定条文)
一、 原材料和成品进场
4.2.1钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准、和设计要求。进口产品的质量应符合设计和合同规定标准要求。
检查数量：全数检查。 方法：质量合格证明文件、中文标志及检查报告等。
4.3。1焊接材料品种、规格、性能等应符合现行国家产品标准、和设计要求。
检查数量:全数检查. 方法:质量合格证明文件、中文标志及检查报告等.
4.4.1钢结构连接用高强度大六角螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉钉、射钉、锚栓（机械型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准、和设计要求.高强度大六角螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数哦和紧固轴力(预拉力）检验报告。
检查数量：全数检查。 方法：质量合格证明文件、中文标志及检查报告等。
二、 钢结构焊接工程

5。2.2焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊.
检查数量：全数检查。检验方法：检查焊工合格证及其认可反问、有效期。
5。2。4设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验,超声波探伤不能对缺陷作出判断时,应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准｛钢焊缝超声波探伤方法和探伤结果分级法｝GB11345或{钢熔化焊对接接头射线照相和质量分级}GB3323的规定。
焊接球节点网架焊缝、螺栓球节点网架焊缝级圆管T\KY型节点相关先焊缝，其内部缺陷分级及探伤方法应分别符合现行国家标准［焊接球节点钢网架焊缝探伤方法及质量分级法}JBJ/T3034。1、｛螺栓球节点网架焊缝超声波探伤方法及质量分级方法}JBJ/T3034。2、{建筑钢结构焊接规程｝JGJ81的规定.
一级、二级焊缝的质量等级及缺陷分级应符合表规定。
检查数量：全数检查。检验方法：超声波和射线探伤记录.
焊缝质量等级
一级
二级

内部缺陷超声波探伤
评定等级
二
三
检验等级
B级
B级
探伤比例

100％
100%
内部缺陷射线
评定等级
二
三
检验等级
AB级
AB级
探伤比例
100%
20%
探伤比例的几说方法应按以下原则确定:1对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时应对整条焊缝进行探伤；2，对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比、探伤长度应不小于200mm，并不小于1条焊缝。

三、 高强度螺栓连接

6.3。1钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓链接摩擦面的抗滑移系数实验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求. 检查数量:见本规范附录B。方法：摩擦面抗滑移系数试验报告和复验报告
四、 组装
8.3。1吊车梁和吊车桁架不应下挠。检查数量:全数检查。方法:构件直立、在两端支承后，用水准仪和钢尺检查.
五． 安装和校正
项目
允许偏差
图例
主体结构的整体垂直度
（H/2500+10.0)，且不应大于50.0

主体结构整体平面弯曲
L/1500，且不应大于25.0¦

11。3。5多层和高层钢结构主体的整体垂直度和整体平面弯曲的允许偏差应符合表的规定检查数量:对主要立面全部检查。对每个检查的立面除两列角柱外,尚应至少选取一列中间柱。方法：对于整体垂直度，可采用激光经纬仪，。全站仪也可根据各节柱的垂直度允许偏差累计代表和计算。对于整体平面弯曲,可按产生的允许偏差累计代数和计算。

六、 钢网架结构总装和安装
12.3.4钢网架结构总拼完成后和屋面工程完成后应分别计算挠度值，切所测的挠度至不应超过相应设计值的1.15倍。检查数量：跨度24米及以下钢网架结构测量下弦中央一点跨度24米级以上钢网架结构测量下弦中央一点及各项下弦跨度四等分点。方法：钢尺和水准仪。
七、 钢结构涂装
八、 14。2.2涂料、涂装遍数、涂层厚度局应符合设计要求。当设计涂装厚度无要求时,涂层干漆总厚度：室外应为150um，室内应为125um，其允许偏差为-25um。每遍涂层干漆膜厚度允许偏差为—5um.
检查数量：按构件总说抽查10％，且同类构件不应少于3件。检验方法：用干漆膜测厚仪检查。每处构件检测5处,每处的数值为3个相距50mm测点图层干漆膜厚度的平均值。
14.3.3薄涂型防火涂料的涂层厚度应符合耐火极限的设计要求。厚涂型防火涂料涂层的厚度，80%及以上面积应符合有关耐火极限的要求，且最薄处厚度不应低于设计要求85%。
检查数量:按照同类构件抽查10%，且具不少于3件。
方法：用涂层厚度测量仪、测针和钢尺检查。标准:{钢结构防火涂料应用技术规程}CECS24：90的规定及本规范附录F。
《钢结构工程施工质量验收规范》
1　编制工作概况
根据建设部建标标[2000]65号文和建设部建标[2001］87号文的要求，由冶金工业部建筑研究总院主编，会同武钢金属结构有限责任公司等10个单位，历经1年，共同编制成《钢结构工程施工质量验收规范》GB5 5-2001。
2　编制的指导思想
编制工作始终以《建筑工程施工质量验收统一标准》GB50300—2001的编制原则为基础，贯彻“验评分离、强化验收、完善手段、过程控制”十六字方针，结合钢结构工程的特点进行。编制的整体思路是按新的施工验收规范标准体系改革原则,将原《钢结构工程施工及验收规范》GB5 5-95和原《钢结构工程质量检验评定标准》GB50221-95套改成一个规范.在编制过程中始终与《建筑工程施工质量验收统一标准》GB50300-2001相协调；与《钢结构设计规范》GB50017相协调;与其他建筑工程施工质量验收规范或标准相协调；为施工工艺和评优标准等推荐性标准留有接口,成为一个比较完整的规范标准体系。通过1年多的编制工作，编制组先后召开了8次工作会议,另外还有3次编制组长会议,先后完成7稿，在建设部、主编单位、参编单位大力支持下，编制组顺利完成编制工作。
3　主要内容
本规范共分15章，包括总则、术语、符号、基本规定、原材料及成品进场、焊接工程、紧固件连接工程、钢零件及钢部件加工工程、钢构件组装工程、钢构件预拼装工程、单层钢结构安装工程、多层及高层钢结构安装工程、钢网架结构安装工程、压型金属板工程、钢结构涂装工程、钢结构分部工程竣工验收等内容。将钢结构工程原则上分成10个分项工程，每一个分项工程单独成章.“原材料及成品进场”虽不是分项工程,但将其单独列章是为了强调和强化原材料及成品进场准入，从源头上把好质量关。“钢结构分部工程竣工验收"单独列章是为了更好地便于质量验收工作的操作。钢结构工程施工质量验收应在施工单位自检基础上，按照检验批、分项工程、分部(子部分)工程进行。钢结构分部（子分部）工程中分项工程划分应按照现行国家标准《建筑工程施工质量验收统一标准》GB50300—2001的规定执行。钢结构分项工程应有一个或若干检验批组成,各分项工程检验批应按规范规定的原则进行划分。
（1）钢结构分项工程检验批合格质量标准应符合下列规定：
①主控项目必须符合本规范合格质量标准的要求；②一般项目其检验结果应有80%及以上的检查点(值）符合本规范合格质量标准的要求，且允许偏差项目中最大超偏差值不应超过其允许偏差值的1。2倍;③质量检查记录、质量证明文件等资料应完整。
（2）钢结构分项工程合格质量标准应符合下列规定:
①分项工程所含的各检验批均应符合本规范合格质量标准；②分项工程所含的各检验批质量验收记录应完整。
(3)钢结构分部工程合格质量标准应符合下列规定:
①各分项工程质量均应符合合格质量标准；②质量控制资料和文件应完整；③有关安全及功能的检验和见证检测结果应符合本规范相应合格质量标准的要求；④有关观感质量应符合本规范相应合格质量标准的要求。
4　强制性条文
根据《工程建设标准强制性条文》编写和审查会要求,本规范在全部157条检验项目中，强制性条文12条,占7。5%。以下为强制性条文的具体内容：
(1)第4。2.1条　钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求.进口钢材产品的质量应符合设计和合同规定标准的要求.
检查数量：全数检查。
检验方法：检查质量合格证明文件、中文标识及检验报告等.
（2)第4。3.1条　焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求.
检查数量:全数检查.
检验方法：检查焊接材料的质量合格证明文件、中文标识及检验报告等。
(3)第4。4.1条　钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（机械型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应
分别随箱带有扭矩系数和紧固轴力(预拉力）的检验报告。
检查数量：全数检查。
检验方法：检查产品的质量合格证明文件、中文标识及检验报告等。
（4)第5.2.2条　焊工必须经考试合格并取得
合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊.
检查数量:全数检查。
检验方法:检查焊工合格证及其认可范围、有效期。
（5)第5。2。4条　设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤,其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345或《钢熔化焊对接接头射线照相和质量分级》GB3323的规定。焊接球节点网架焊缝、螺栓球节点网架焊缝及
圆管T、K、Y形节点相贯线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》、《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》、《建筑钢结构焊接技术规程》的规定
(6)第6.3.1条　钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。
检查数量:见附录B。
检验方法:检查摩擦面抗滑移系数试验报告和复验报告。
(7)第8.3。1条　吊车梁和吊车桁架不应下挠。
检验数量：全数检查。
检验方法：构件直立,在两端支承后用水准仪和
钢尺检查.
（8)第10.3。4条　单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表10。3。4的规定。
检查数量：对主要立面全部检查.对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱.
检验方法:采用经纬仪、全站仪等测量。
（9)第11.3.5条　多层及高层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表11。3。5的规定。
检查数量:对主要立面全部检查。对每个所检查的立面,除两列角柱外，尚应至少选取一列中间柱.
检验方法：对于整体垂直度，可采用激光经纬仪、全站仪测量，也可根据各节柱的垂直度允许偏差累计（代数和）计算。对于整体平面弯曲,可按产生的允许偏差累计(代数和)计算。
(10）第12。3。4条　钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值,且所测的挠度值不应超过相应设计值的1。15倍。检查数量：跨度24m及以下钢网架结构测量下
弦中央1点;跨度24m以上钢网架结构测量下弦中央1点及各向下弦跨度的四等分点。
检验方法:用钢尺和水准仪实测。
（11）第14。2。2条　涂料、涂装遍数、涂层厚度均应符合设计要求。当设计对涂层厚度无要求时,涂层干漆膜总厚度：室外应为150μm，室内应为125μm,其允许偏差为- 25μm.每遍涂层干漆膜厚度的允许偏差为- 5μm.
检查数量:按构件数抽查10％，且同类构件不少于3件。
检验方法：用干漆膜测厚仪检查.每个构件检测5处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。
（12)第14。3。3条　薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求.厚涂型防火涂料涂层的厚度,80％及以上面积应符合有关耐火极限的设计要求，且最薄处厚度不应低于设计要求的85％。
检查数量:按同类构件数抽查10％,且均不应少于3件。
检验方法：用涂层厚度测量仪、测针和钢尺检查。测量方法应符合国家现行《钢结构防火涂料应用技术规程》CECS24:90标准的规定及附录F。
5　主要问题说明及建议
5.1　钢结构工程的划分
原《钢结构工程质量检验评定标准》中将大型钢结构工程视为单位工程验收,主要是考虑工程实际和评优等因素,这种处理为我国钢结构的发展起到了一定的促进作用。为了和《建筑工程施工质量验收统一标准》及其他专业验收规范相一致，且本次规范只设立“合格”标准等因素，本规范回避了该问题，并希望在以后新的评优标准中考虑。
5。2　抽样方案
目前使用的抽样方案，虽然有其不合理的一面,但从工程实践来看，还是可行的。希望在今后的修订工作中，按照统一标准的要求，能比较完善地解决此问题.
5。3　允许偏差项目的门槛值
原验评标准规定了一个百分数,允许一定比例的检查点值超出,但没有规定极限值。本规范规定一般允许偏差项目,其检验结果应有80%及以上的检查点值符合合格质量标准的要求,且最大值不应超过其允许偏差值的1.2倍。制定允许偏差项目的门槛值主要是考虑钢结构对缺陷的敏感性,有利于控制工程的质量。
5.4　与相关规范的协调
现行《钢结构设计规范》及其他相关规范大多是80年代颁布的，目前正在修订过程中。钢结构技术中有关新结构、新材料的技术标准规范正在制订中。以上原因在内容上制约了本规范编制，待相关标准规范颁布实施后,本规范再行修订，力求保持同步性。
钢结构结构施工质量验收规范。txt女人谨记：一定要吃好玩好睡好喝好。一旦累死了，就别的女人花咱的钱,住咱的 房，睡咱的老公，泡咱的男朋友，还打咱的娃. 钢结构结构施工质量验收规范
一、 关于发布国家标准《钢结构结构施工质量验收规范》的通知
建标 [2002]11 号

根据我部“关于印发《二 OOO 至二 OO 一年度工程建设国家标准制订、修订计划》的通知”（建标 [2001]87 号）的要求，由冶金工业部建筑研究总院会同有关单位共同修订的《钢结构结构施工质量验收规范》,经有关部门会审，批准为国家标准,编号为 GB5 5—2001 自 2002 年 3 月 1 日起施行。其中， 4。2.1 、４ 。 ３ 。 １、 4。4.1 、 5.2。2 、 5。2。4 、 6。3。1 、 8.3。1 、 10.3.4 、 11。3.5 、 12.3.4 、 14.2.2 、 14。3.3 为强制性条文,必须严格执行。原《钢结构结构施工质量验收规范》 GB5 5-95 和《钢结构结构施工质量检验评定标准》 GB50221—95 同时废止。
本规范由建设部负责管理和对强制性条文的解释，冶金工业部建筑研究总院负责具体技术内容的解释，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部
二 OO 二年一月十日

二、
前言
本规范是根据中华人民共和国建设部建标 ［2001］87 号文“关于印发《二 OOO 年至二 OO 一年度工程建设国家标准制定、修订计划》的通知”的要求，由冶金工业部建筑研究总院会同有关单位共同对原《钢结构结构施工质量验收规范》 GB5 5-95 和《钢结构结构施工质量检验评定标准》 GB50221-95 修订而成的。
在修订过程中,编制组进行了广泛的调查研究,总结了我国钢结构工程施工质量验收的实践经验，按照“验评分离，强化验收,完善手段，过程控制”的指导方针，以现行国家标准《建设工程施工质量验收统一标准》 GB50300 为基础，进行全面修改,并以多种方式广泛征求了有关单位和专家的意见，对主要问题进行了反复修改,最后经审查定稿。
本规范共分 15 章，包括总则、术语、符号、基本规定、原材料及成口进场、焊接工程、紧固件连接工程、钢零部件加工工程、钢构件组装工程、钢网架结构安装工程、压型金属板工程、钢结构涂装工程、钢结构分部工程竣工验收以及 9 个附录。将钢结构工程原则上分成 10 个分项工程，每一个分项工程单独成章。“原材料及成品进场"虽不是分项工程,但将其单独列章是为了强调和强化原材料及成品进场准入，从源头上把好质量关.“钢结构分部工程竣工验收”单独列章是为了更好地便于质量验收工作的操作。
本规范将来可能需要进行局部修订,有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上.
本规范以黑体字标志的条文为强制性条文。

1 总则
1 ． 0 ． 1 为加强建筑工程质量管理，统一钢结构工程施工质量的验收，保证钢结婚工程质量，制定本规范。
说明: 1.0.1 本条是依据编制《建筑工程施工质量验收统一标准》 GB50300 和建筑工程质量验收规范系统标准的宗旨,贯彻“验评分离，强化验收,完善手段，过程控制"十六字改革方针,将原来的《钢结构工程施工及验收规范》 GB5 5—95 与《钢结构工程质量验收评定规范》 GB5 5—95 修改合并成新的《钢结构工程施工质量验收规范》，以此统一钢结构工程施工质量的验收方法、程序和指标.
1 ． 0 ． 2 本规范适用于建筑工程的单层、多层、高层以及网架、压型金属板等钢结构工程施工质量的验收。
说明： 1.0.2 本规范的适用范围含建筑工程中的单层、多层、高层钢结构及钢网、金属压型板等钢结构工程施工质量验收.组合结构、地下结构中的钢结构可参照本规范进行施工质量验收。对于其他行业标准没有包括的钢结构构筑建,如通廊、照明塔架、管道支架、跨线过桥等也可参照本规范进行施工质量验收。
1 ． 0 ． 3 钢结构工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
说明: 1。0。3 钢结构图纸是钢结构工程施工的重要文件 , 是钢结构工程施工质量验收的基本依据 ； 在市场经济中工程承包合同中有关工程质量的要求具有法律效应 , 因此合同文件中有关工程质量的约定也是验收的依据之一 ， 但合同文件的规定只能高于本规范的规定 ， 本规范的规定是施工质量最低和最基本的要求。
1 ． 0 ． 4 本规范应与现行国家标准《建筑工程施工质量验收统一标准》 GB50300 配套使用.
说明: 1。0。4 现行国家标准《建筑工程施工质量验收统一标准》 GB50300 对工程质量验收的划分、
验收的方法、验收的程序及组织都提出了原则性的规定，本规范对此不重复，因此本规范强调在执行时必须与现行国家标准《建筑工程施工质量验收统一标准》 GB50300 配套使用。
1 ． 0 ． 5 钢结构工程施工质量的验收除应执行本规范的规定外，尚应符合国家现行有关
标准的规定。
说明： 1.0.5 根据标准骗写及标准间关系的有关规定 , 本规范总则中应反映其他相关标准、规范作
用.

2 术语、符号
2 ． 1 术语
2 ． 1 ． 1 零件 part
组成部件或构件的最小单元，如节点板、翼缘板等。
2 ． 1 ． 2 部件 component
由若干零件组成的单元，如焊接 H 型钢、牛腿等。
2 ． 1 ． 3 构件 element
由零件或由零件和部件组成的钢结构基本单元，如梁、柱、支撑等。
2 ． 1 ． 4 小拼单元 the smallest assembled rigid unit
钢网架结构安装工程中，除散件之外的最小安装单元，一般分平面桁架和锥体两种类型。
2 ． 1 ． 5 中拼单元 intermediate assembled structure
钢网架结构安装工程中，由散件之外的最小安装单元组成的安装单元，一般分条状和块状两种类型.
2 ． 1 ． 6 高强度螺栓连接副 set of high strength bolt
高强度螺栓和与之配套的螺母、垫圈的总称.
2 ． 1 ． 7 抗滑移系数 slip coefficent of faying surface
高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。
2 ． 1 ． 8 预拼装 test assembling
为检验构件是否满足安装质量要求而进行的拼装。
2 ． 1 ． 9 空间刚度单元 space rigid unit
由构件构成的基本的稳定空间的体系.
2 ． 1 ． 10 焊钉（栓钉）焊接 stud welding
将焊钉（栓钉）一端与板件（或管件）表面接触通电引弧，待接触面熔化后，给焊钉（栓钉）一定压力完成焊接的方法。
2 ． 1 ． 11 环境温度 ambient temperature
制作或安装时现场的温度。
说明： 2 ． 1 术语
本规范给出了 11 个有关钢结构工程施工质量验收方面的特定术语，再加上现行国家标准《建筑工程施工质量验收统一标准》 GB50300 中给出了 18 个术语,以上术语都是从钢结构工程施工质量验收的角度赋予其涵义的，但涵义不一定是术语的定义.本规范给出了相应的推荐性英文术语，该英文术语不一定是国际上的标准术语，仅供参考.

2 ． 2 符号
2 ． 2 ． 1 作用及作用效应
P-—-- 高强度螺栓设计预拉力
ΔP —--- 高强度螺栓预拉力的损失值
T-—-— 高强度螺栓检查扭矩
T c -——— 高强度螺栓终柠扭矩
T o —--- 高强度螺栓初柠扭矩

2 ． 2 ． 2 几何参数
a——-- 间距
b--—- 宽度或板的自由外伸宽度
d-——- 直径
e———- 偏心距
f-—-- 挠度、弯曲矢高
H-——- 柱高度
H i ———- 各楼层高度
h——-— 截面高度
h e —--- 角焊缝计算厚度
l-——— 长度、跨度
R a -——- 轮廓算术平均偏差（表面粗糙度参数）
r———— 半径
t—--— 板、壁的厚度
Δ -—-- 增量
2 ． 2 ． 3 其他
K—-—— 系数
说明： 2 ． 2 符号
本规范给出了 20 个符号，并对每一个符号给出了定义，这些符号都是本规范各章节中所引用的。

3 基本规定
3 ． 0 ． 1 钢结构工程施工单位应具备相应的钢结构工程施工资
质，施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度，施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件.
说明: 3.0。1 本条是对从事钢结构工程的施工企业进行资质和质量管理内容进行检查验收 ， 强调市场准入制度 ， 属于新增加的管理方面的要求.
现行国家标《建筑工程施工质量验收统一标准》 GB50300 中表 A。0.1 的检查内容比较细 , 针对钢结构工程可以进行简化 , 特别是对已通过 ISO-9000 族论证的企业 ，， 检查项目可以减少。对常规钢结构工程来讲, GB50300 表 A。0。1 中检查内容主要含：质量管理制度和质量检验制度、施工技术企业标准、专业技术管理和专业工程岗位证书、施工资质和分包方资质、施工组织设计（施工方案）、检验仪器设备及计量设备等.
3 ． 0 ． 2 钢结构工程施工质量的验收,必须采用经计量检定、校准合格的计量器具。
说明： 3.0。2 工质量验收所使用的计量器具必须是根据计量法规定的、定期计量检验
意义上的合格,且保证在检定有效期内使用。
不同计量器具有不同的使用要求 ， 同一计量器具在不同使用状况下 , 测量精度不同 , 因此 , 本规范要求严格按有关规定正确操作计量器具。
3 ． 0 ． 3 钢结构工程应按下列规定进行施工质量控制：
1 采用的原材料及成品应进行进场验收.凡涉及安全、功能的原材料及成品按本规范规定进行复验，并应经监理工程师（建设单位技术负责人）见证取样、送样；
2 各工序应按施工技术标准进行质量控制，每道工序完成后,应进行检查;
3 相关各专业工种之间,应进行交接检验,并经监理工程师（建设单位技术负责人)检查认可。
3 ． 0 ． 4 钢结构工程施工质量验收应在施工单位自检基础上，按照检验批、分项工程、分部（子部分）工程进行.钢结构分部（子分部）工程中分项工程划分应按照现行国家标准《建筑工程施工质量验收统一标准》 GB50300 的规定执行。钢结构分项工程应由一个或若干检验批组成，各分项工程检验批应按本规范的规定进行划分。
说明: 3。0.4 据现行国家标准《建筑工程施工质量验收统一标准》 GB50300 的规定，钢结构工程
施工质量的验收，是在施工单位自检合格的基础上,按照检验批、分项工程、分部(子分部)工程进行。一般来说，钢结构作为主体结构，属于分部工程，对大型钢结构工程可按空间刚度单元划分为若干个子分部工程;当主体结构时含钢筋混凝土结构、砌体结构等时，钢结构就属于子分部工程；钢结构分项工程是按照主要工种、材料、施工工艺等进行划分，本规范将钢结构工程划分为 10 个分项工程，每个分项工程单独成章,将分项工程划分成检验批进行验收，有助于及时纠正施中中出现的质量
