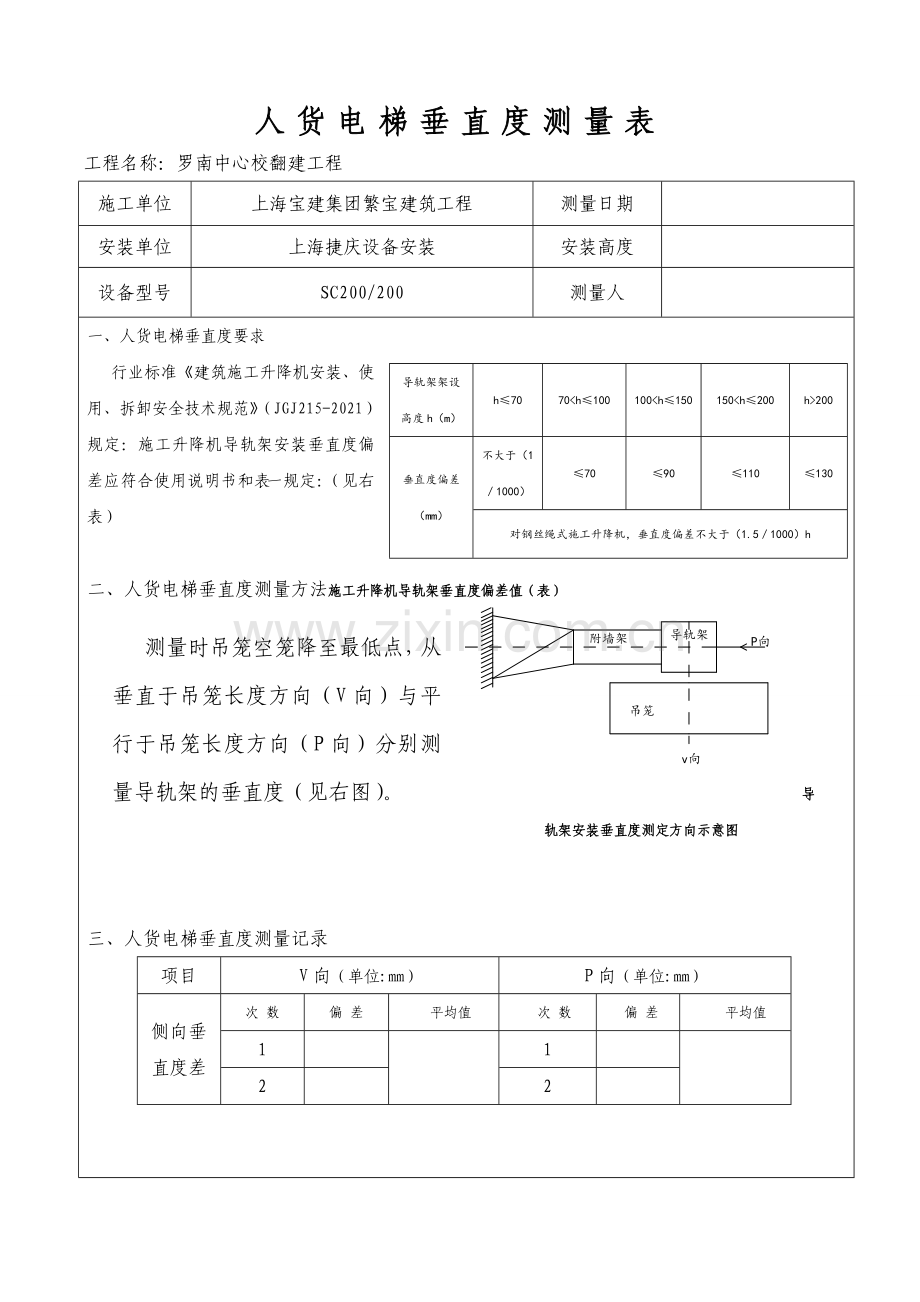

人货电梯垂直度测量表工程名称：罗南中心校翻建工程施工单位上海宝建集团繁宝建筑工程测量日期安装单位上海捷庆设备安装安装高度设备型号 SC200/200 测量人导轨架架设高度h（m） h≤70 70<h≤100 100<h≤150 150<h≤200 h>200 垂直度偏差（mm）不大于（1／1000） ≤70 ≤90 ≤110 ≤130 对钢丝绳式施工升降机，垂直度偏差不大于（1.5／1000）h 一、人货电梯垂直度要求行业标准《建筑施工升降机安装、使用、拆卸安全技术规范》（JGJ215-2021）规定：施工升降机导轨架安装垂直度偏差应符合使用说明书和表一规定：（见右表）二、人货电梯垂直度测量方法施工升降机导轨架垂直度偏差值（表）测量时吊笼空笼降至最低点，从垂直于吊笼长度方向（V向）与平行于吊笼长度方向（P向）分别测量导轨架的垂直度（见右图）。导轨架安装垂直度测定方向示意图三、人货电梯垂直度测量记录项目 V向（单位:mm） P向（单位:mm）侧向垂直度差次数偏差平均值次数偏差平均值 1 1 2 2 四、人货电梯垂直度测量评定为从严控制人货电梯导轨架轴心线垂直度偏差，最终测量结果取：△≤ 评定结果：人货电梯导轨架轴心线垂直度之差为：㎜（ ‰）。评定为：□符合、□不符合施工电梯垂直度测量记录工程名称：安装单位测量日期设备型号安装高度导轨架架设高度h（m） h≤70 70<h≤100 100<h≤150 150<h≤200 h>200 垂直度偏差（mm）不大于（1／1000） ≤70 ≤90 ≤110 ≤130 对钢丝绳式施工升降机，垂直度偏差不大于（1.5／1000）h 一、施工电梯垂直度要求行业标准《建筑施工升降机安装、使用、拆卸安全技术规范》（JGJ215-2021）规定：施工升降机导轨架安装垂直度偏差应符合使用说明书和表一规定：（见右表）施工升降机导轨架垂直度偏差值（表）二、施工电梯垂直度测量方法测量时吊笼空笼降至最低点，从垂直于吊笼长度方向（V向）与平行于吊笼长度方向（P向）分别测量导轨架的垂直度（见右图）。导轨架安装垂直度测定方向示意图三、施工电梯垂直度测量记录项目 V向（单位:mm） P向（单位:mm）侧向垂直度差次数偏差平均值次数偏差平均值 1 1 2 2 四、施工电梯垂直度测量评定为从严控制施工电梯导轨架轴心线垂直度偏差，最终测量结果取：△≤ 评定结果：施工电梯导轨架轴心线垂直度之差为：㎜（ ‰）。评定为：□符合、□不符合安全员设备管理员（记录）测量员人防门门框安装垂直度检查记录表资料编号工程名称检查部位使用仪器仪器校验日期检查日期规格型号左门框左铰页座板右门框右铰页座板左右前后中心线前后左右前后中心线前后测点1 测点2 测点3 测点4 测点5 测点6 测点7 测点8 签字栏施工单位专业技术负责人测量负责人复测人施测人监理(建设)单位专业工程师本表由施工单位填写。人防门安装工程质量验收记录资料编号工程名称设备规格型号验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长主控项目规范、规程的规定施工单位检查评定记录监理(建设)单位验收记录 1 规格、型号开启方向应正确 2 门框垂直度≤ mm 左前左内右前右内 3 门扇与门框贴合间隙≤ mm 左侧右侧上部下部 4 门扇与门框门应可靠连接，闭锁机构固定应牢靠 5 门扇手动启闭力≤ N 左开左关右开右关 6 闭锁手动启闭力≤ N 左开左关右开右关一般项目 1 密封胶条、胶板、胶块安装固定牢靠，接头连接正确 2 运转性能良好，无卡阻、自行启闭现象 3 漆膜质量符合6.3.1条、6.3.2条和6.3.3条的规定 4 开启标识正确、清晰；标识牌信息齐全、正确，固定可靠 5 观感质量良好施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师： (建设单位项目专业技术负责人) 年月日本表由施工单位填写。
