公制英制螺纹牙距表.doc

公制英制螺纹牙距表
公制
牙距
英制
美制
称呼
牙数
粗牙
细牙
极细牙
粗牙
细牙
韦氏牙
M3
0.5
0.35

4#
1.9
40
48

M4
0.7
0.5

6#
3.5
32
40

M5
0.8
0.5

8#
4.2
32
36

M6
1.0
0.75

10#
4.8
24
32

M7
1
0.75

12#
5.5
24
28

M8
1.25
1.0
0.75
1/4
6.35
20
28
20
M10
1.5
1.25
1.0
5/16
7.94
18
24
18
M12
1.75
1.5
1.25
3/8
9.53
16
24
16
M14
2.0
1.5
1.0
7/16
11.11
14
20
14
M16
2.0
1.5
1.0
1/2
12.7
13
20
12
M18
2.5
2.0
1.5
9/16
14.29
12
18
12
M20
2.5
2.0
1.5
5/8
15.86
11
18
11
M22
2.5
2.0
1.5
3/4
19.05
10
16
10
M24
3.0
2.0
1.5
7/8
22.23
9
14
9
M27
3.0
2.0
1.5
1
25.4
8
12
8
M30
3.5
3.0
2.0

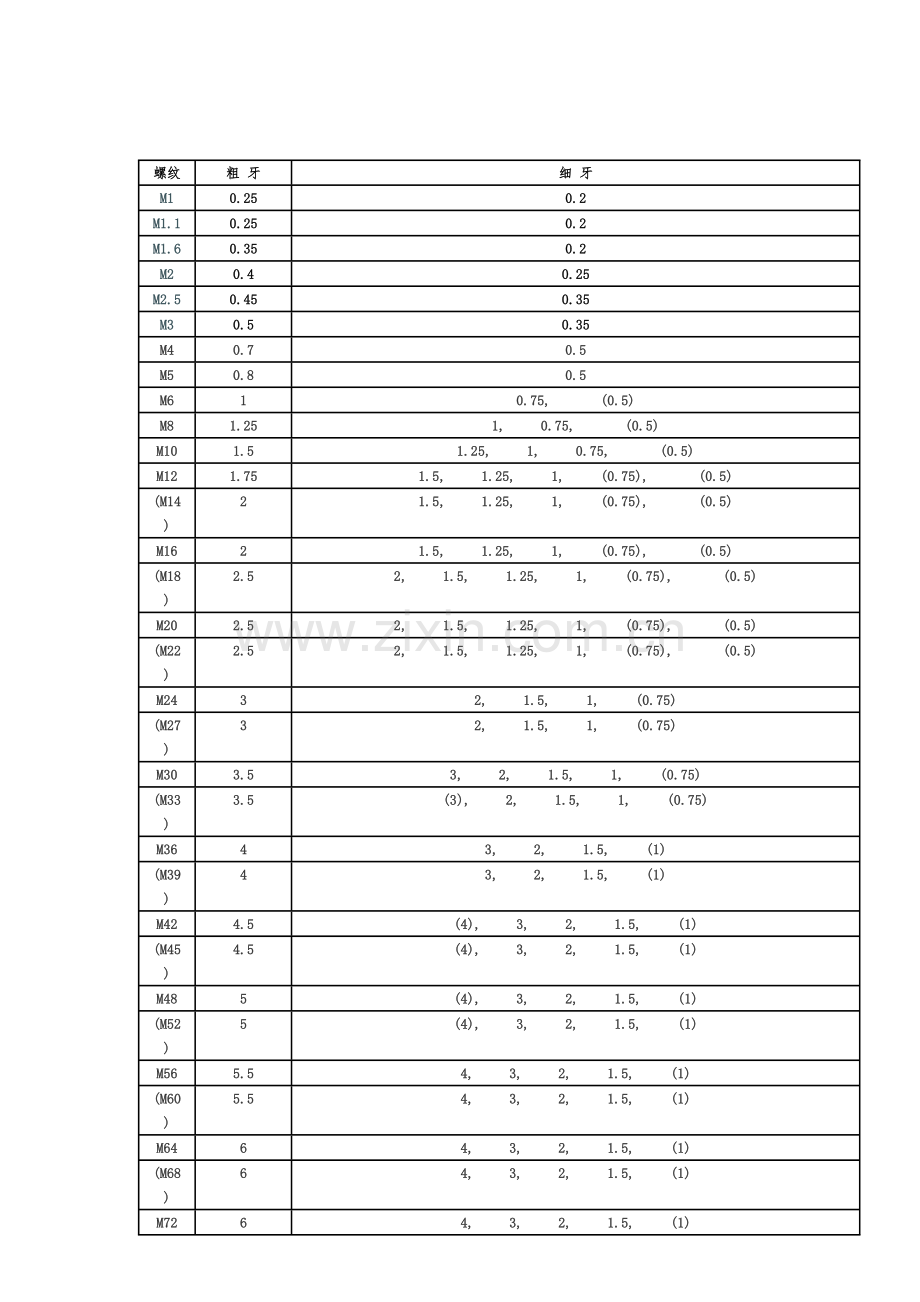

螺纹
粗 牙
细 牙
M1
0.25
0.2
M1.1
0.25
0.2
M1.6
0.35
0.2
M2
0.4
0.25
M2.5
0.45
0.35
M3
0.5
0.35
M4
0.7
0.5
M5
0.8
0.5
M6
1
0.75,    (0.5)
M8
1.25
1,   0.75,    (0.5)
M10
1.5
1.25,   1,   0.75,    (0.5)
M12
1.75
1.5,   1.25,   1,   (0.75),    (0.5)
(M14)
2
1.5,   1.25,   1,   (0.75),    (0.5)
M16
2
1.5,   1.25,   1,   (0.75),    (0.5)
(M18)
2.5
2,   1.5,   1.25,   1,   (0.75),    (0.5)
M20
2.5
2,   1.5,   1.25,   1,   (0.75),    (0.5)
(M22)
2.5
2,   1.5,   1.25,   1,   (0.75),    (0.5)
M24
3
2,   1.5,   1,   (0.75)
(M27)
3
2,   1.5,   1,   (0.75)
M30
3.5
3,   2,   1.5,   1,   (0.75)
(M33)
3.5
(3),   2,   1.5,   1,   (0.75)
M36
4
3,   2,   1.5,   (1)
(M39)
4
3,   2,   1.5,   (1)
M42
4.5
(4),   3,   2,   1.5,   (1)
(M45)
4.5
(4),   3,   2,   1.5,   (1)
M48
5
(4),   3,   2,   1.5,   (1)
(M52)
5
(4),   3,   2,   1.5,   (1)
M56
5.5
4,   3,   2,   1.5,   (1)
(M60)
5.5
4,   3,   2,   1.5,   (1)
M64
6
4,   3,   2,   1.5,   (1)
(M68)
6
4,   3,   2,   1.5,   (1)
M72
6
4,   3,   2,   1.5,   (1)
(M76)
6
4,   3,   2,   1.5,   (1)
M80
6
4,   3,   2,   1.5,   (1)
螺纹螺距（粗牙、细牙）对照表
各种管材英制及国标公称直径与外径对照表
DN|英寸|公称外径之间的关系见下表：
英寸in.
DN
公称外径mm
1/8(1分)
6
φ10
1/4(2分)
8
φ14
3/8(3分)
10
φ17
1/2 （4分）
15
φ20
3/4 （6分）
20
φ25
1
25
φ32
11/4
32
φ40
11/2
40
φ50
2
50
φ63
21/2
65
φ75
3
80
φ89
4
100
φ11
5
125
φ140
6
150
φ160
8
200
φ219
10
250
φ273
12
300
φ324

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。
各种管材公称直径与外径对照表
序号
公称直径DN
外径De
焊接钢管
无缝钢管
螺旋官
UPVC管
PP-R管
PB管
铝塑管
铸铁排水管
高密度聚乙烯管
1
15
21.3

20
20
20
20

2
20
26.8
28

25
25
25
25

3
25
33.5
32

32
32
32
32

4
32
42.3
38

40
40
40
40

5
40
48
48

50
50
50
50

6
50
60
57

63
63
63
63
50
50
7
65
75.5
76

75
75
75
75

75
8
80
88.5
89

90
90
90
90
75

9
100
114
108

110
110
110
110
100
110
10
125
140
133

140
140
140
140
125

11
150
165
159

160
160
160
160
150
160
12
200

219
219
225
225
225
225
200
200
13
250

273
273
280
280
280
280

14
300

325
325
315
315
315
315

15
350

377
377

16
400

426
426

17
450

480
480

18
500

530
530

19
600

630
630
