阀门试验记录表.doc

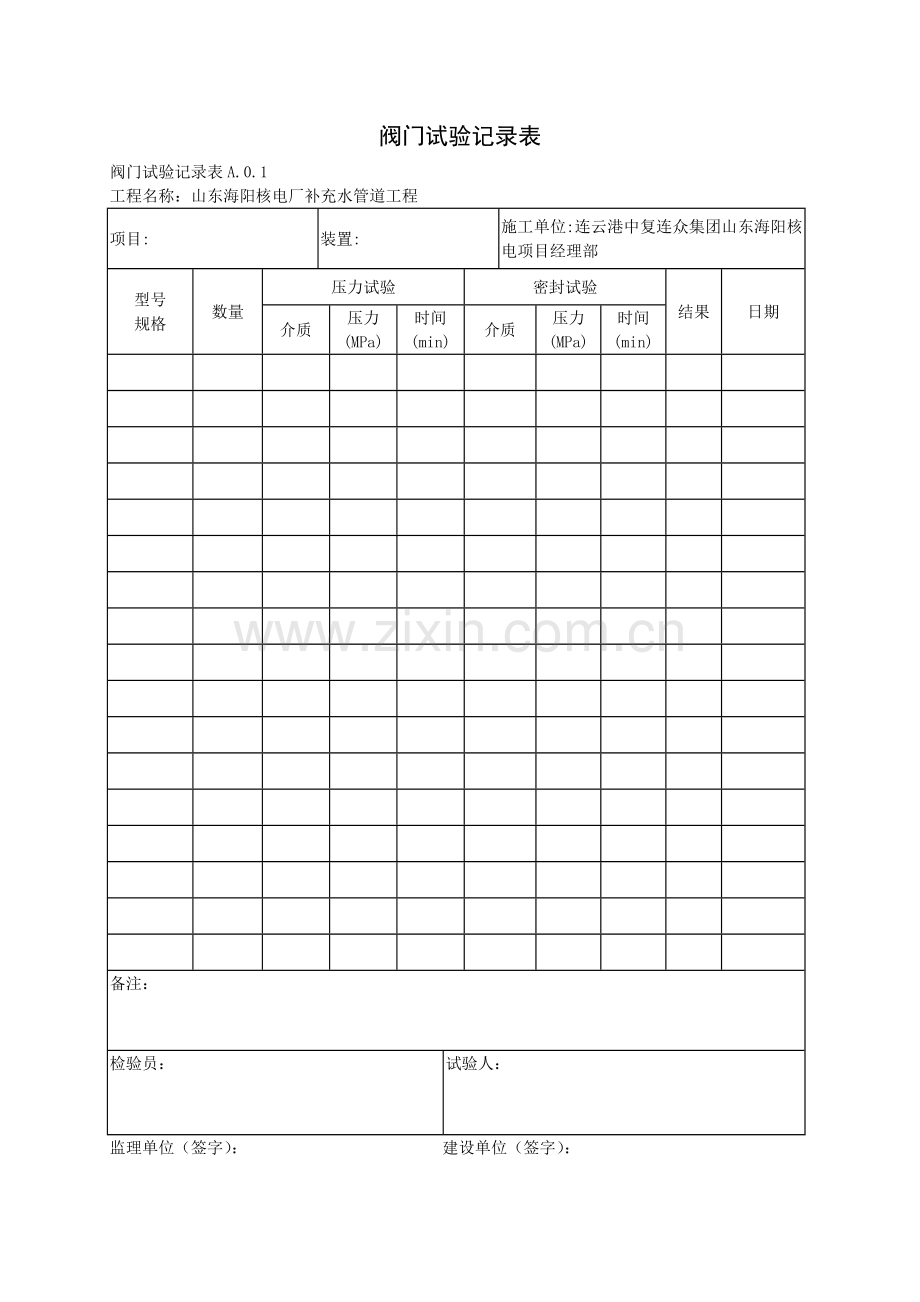

阀门试验记录表
阀门试验记录表A.0.1
工程名称：山东海阳核电厂补充水管道工程
项目:
装置:
施工单位:连云港中复连众集团山东海阳核电项目经理部
型号
规格
数量
压力试验
密封试验
结果
日期
介质
压力
(MPa)
时间
(min)
介质
压力
(MPa)
时间
(min)

备注：
检验员：
试验人：
监理单位（签字）： 建设单位（签字）：

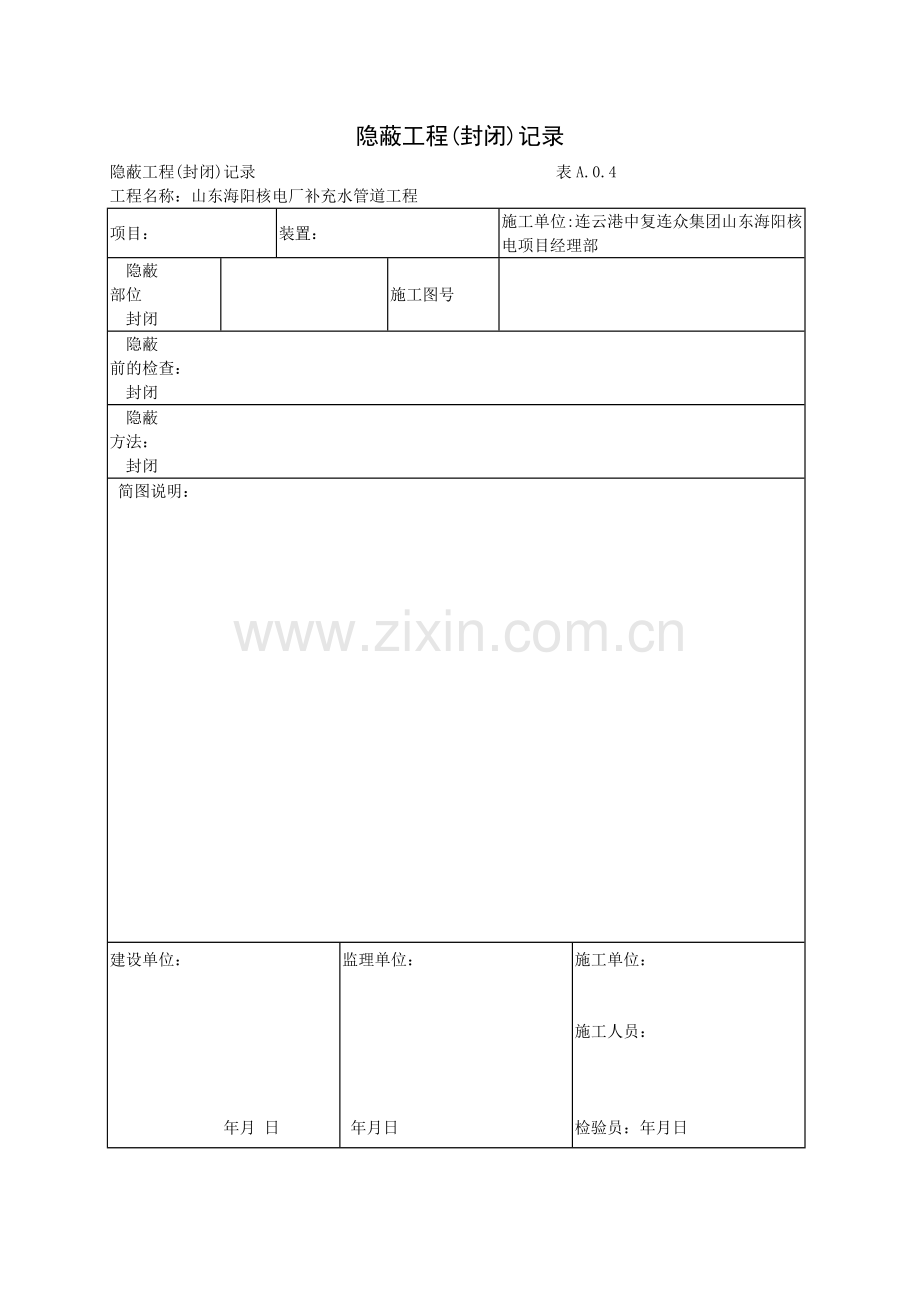

隐蔽工程(封闭)记录
隐蔽工程(封闭)记录 表A.0.4
工程名称：山东海阳核电厂补充水管道工程
项目：
装置：
施工单位:连云港中复连众集团山东海阳核电项目经理部
隐蔽
部位
封闭

施工图号

隐蔽
前的检查：
封闭
隐蔽
方法：
封闭
简图说明：
建设单位：

年月 日
监理单位：

年月日
施工单位：

施工人员：

检验员：年月日

管道系统吹扫及清洗记录
管道系统吹扫及清洗记录表 A.0.9
工程名称：山东海阳核电厂补充水管道工程
项目：
装置：
施工单位:连云港中复连众集团山东海阳核电项目经理部
管线号
材质
吹洗
化学清洗
管线复位(含垫片、盲板等)检查
压力
(MPa)

介质
流速
(m／s)
鉴定
介质
方法
鉴定

建设单位：

年月 日
监理单位：

年月日
施工单位：

施工人员：

检验员：年月日

超声波检验报告
超声波检验报告表A.0.11
工程名称：山东海阳核电厂补充水管道工程
项目：
装置：
施工单位:连云港中复连众集团山东海阳核电项目经理部
委托单位

受检件名称

试验编号

材质

试块

执行标准

规 格

入射角

指示长度

厚度
(mm)

折射用
( °)

最大射波高
(dB值位)

耦合剂

表面状念

灵敏度余量

使用仪器

序号
检验部位
超标缺陷
评级

性质
深度
位置

附注：

盖章
审核人
年月日
报告人
年月日
证号：
证号：

渗透检验报告
渗透检验报告表A.0.13
工程名称：山东海阳核电厂补充水管道工程
项目：
装置：
施工单位:连云港中复连众集团山东海阳核电项目经理部
委托单位

试验编号

执行标准

材质

规格

表面状态

清洗液

渗透液

渗透时间

显影液

灵敏区

观察
肉眼／放大镜( ) 倍
检验部位
缺陷性质
缺陷长度
缺陷位置
缺陷处理
评定结果

附注

盖章
审核人
年月日
报告人
年月日
证号：
证号：

工程交接检验书

项目：
装置：
工号：
单项(位)工程名称：
交接日期：年月日
工程内容：
交接情况(符合设计的程度、主要缺陷及处理意见)：
工程质量鉴定意见：
建设单位签章：

代表：年月日
承包单位签章：

代表：年月日

阀门试验检查记录
工程名称

分项工程名称
管道安装
施工单位

抽查率
10%
序

号
名 称
型号规格
试验数量
总数
公称压力
（MPa）
强度试验
严密性试验
试验结果
介质
压力
（MPa）
时间
（s）
介质
压力
（MPa）
时间
（s）
1
截止阀
PN4.0/DN80
2
12
4.0
水
6.0
60
水
4.4
30
合格
2
截止阀
PN4.0/DN50
1
9
4.0
水
6.0
15
水
4.4
15
合格
3
截止阀
PN4.0/DN20
2
18
4.0
水
6.0
15
水
4.4
15
合格
4
截止阀
PN4.0/DN15
3
22
4.0
水
6.0
15
水
4.4
15
合格
5
截止阀
PN2.5/DN50
1
3
2.5
水
3.75
15
水
2.75
15
合格
6
截止阀
PN2.5/DN32
2
12
2.5
水
3.75
15
水
2.75
15
合格
7
截止阀
PN2.5/DN32
1
2
2.5
水
3.75
15
水
2.75
15
合格
8
截止阀
PN2.5/DN20
6
56
2.5
水
3.75
15
水
2.75
15
合格
9
截止阀
PN2.5/DN15
4
39
2.5
水
3.75
15
水
2.75
15
合格
10
截止阀
PN1.6/DN80
1
7
1.6
水
2.4
60
水
1.76
15
合格
11
截止阀
PN1.6/DN65
1
8
1.6
水
2.4
60
水
1.76
15
合格
12
截止阀
PN1.6/DN50
1
6
1.6
水
2.4
15
水
1.76
15
合格
13
截止阀
PN1.6/DN25
1
6
1.6
水
2.4
15
水
1.76
15
合格
14
止回阀
PN2.5c/DN32
1
2
2.5
水
3.75
15
水
2.75
15
合格
15
止回阀
PN4.0/DN80
1
1
4.0
水
6.0
60
水
4.4
30
合格
16
止回阀
PN2.5/DN20
1
1
2.5
水
3.75
15
水
2.75
15
合格
17
排污阀
PN2.5/DN32
1
1
2.5
水
3.75
15
水
2.75
15
合格
施工单位检查
评定结果

质量检查员： 项目专业技术负责人： 年 月 日
建设
单位验收结论

建设单位项目技术负责人： 年 月 日

阀门试验检查记录
工程名称
固力余热锅炉安装
分项工程名称
管道安装
施工单位
广西建工二安
抽查率
10%
序

号
名 称
型号规格
试验数量
总数
公称压力
（MPa）
强度试验
严密性试验
试验结果
介质
压力
（MPa）
时间
（s）
介质
压力
（MPa）
时间
（s）
1
闸阀
PN2.5/DN200
1
2
4.0
水
6.0
60
水
4.4
30
合格
2
闸阀
PN1.6/DN200
1
2
4.0
水
6.0
60
水
4.4
30
合格
3
闸阀
PN1.6/DN80
1
1
1.6
水
2.4
60
水
1.76
15
合格
4
闸阀
PN1.6/DN65
1
2
1.6
水
2.4
60
水
1.76
15
合格
5
截止阀
PN2.5/DN150
1
2
2.5
水
3.75
60
水
2.75
30
合格
6
截止阀
PN2.5/DN40
1
1
2.5
水
3.75
15
水
2.75
15
合格
7
止回阀
PN2.5/DN150
1
2
2.5
水
3.75
60
水
2.75
30
合格

施工单位检查
评定结果

质量检查员： 项目专业技术负责人： 年 月 日
建设
单位验收结论

建设单位项目技术负责人： 年 月 日

填写说明
（阀门强度试验和严密性试验方法及要求）

1．阀门试验以每批（同型号、同规格、同一生产厂家）抽查10%，且不少于1个；如有漏、裂等现象应再抽20%；若仍有不合格则应全部试验。对安装于主干管上起切断作用的阀门，应逐个进行强度和严密性试验。
2．阀门应用洁净水做试压介质，当阀门的工作介质为轻质油类时，应用煤油做试验介质。
3．阀门强度试验应两端盲闭，阀芯启开，试验压力为公称压力的1.5倍，严密性试验压为公称奢力的1.1倍。试验压力在持续时间内应保持不变（试验时间见下表），且阀体、阀盖及填料无渗漏为合格。
阀门试验持续时间
公称直径
DN（mm）
最短试验持续时间（s）
严密性试验
强度试验
金属密封
非金属密封
≤50
15
15
15
65~200
30
15
60
250~450
60
30
180
4．除碟阀、止回阀、节流阀外，其它阀门尚应做严密性试验。严密性试验应盲闭阀门的进口端，出口端敞开，关闭阀芯，按阀门的公称压力进行严密性试验，以阀芯（瓣）密封面无渗漏为合格。
5．公称压力小于1MPa且直径大于600mm的闸阀可不单独进行水压试验和严密性试验，强度试验在系统试压时按管道系统的试验压力进行，严密性试验可用色印等方法对闸板及密封面进行检查，接合面有适当宽度的连续印良为合格。
6．严密性试验不合格者，应进行解体检查和研究，并重新试验直至合格为止。
7．大批量的阀门试验应在阀门试验台上进行，以便适应各种规格和各种压力等级的阀门试验。
8．阀门试验合格后应排除积水，填写阀门单体试验检查记

阀门安装分项工程质量验收记录表
工程名称

结构类型

部位

施工单位

项目经理

项目技术负责人

分包单位

分包单位负责人

分包项目经理

保
证
项
目
项 目
质 量 情 况
1
阀门的型号、规格、数量必须符合设计要求
符合要求
2
阀门的安装、阀门的标志箭头必须与冲击波方向一致
符合要求
基本项目
项目
质量情况
等级
1
2
3
4
5
6
7
8
9
10
1
阀门安装
√
√
√
√
√
√
√
√
√
√
合格
2
阀门与管道的连接
√
√
√
√
√
√
√
√
√
√
良
3
阀门支架与支墩的安装
√
√
√
√
√
√
√
√
√
√
良
允许偏差项目
项目
允许偏差（mm）
实测偏差值（mm）
1
2
3
4
5
6
7
8
9
10
1
阀门
坐标
3
1
2
1
1
1
2
2
1
2
1
2
标高
-3
-1
-1
-1
0
-2
-2
-1
0
-2
-1
检查结果
保证项目
保证项目全部符合要求
基本项目
检查 3 项，其中优良 3 项，优良率 100 %
允许偏差项目
实测 20 点，其中合格 18 点，合格率 90 %
检查结论

验收合格

专业技术负责人

年 月 日
验收结论

监理工程师（建设单位负责人）：

年 月 日
