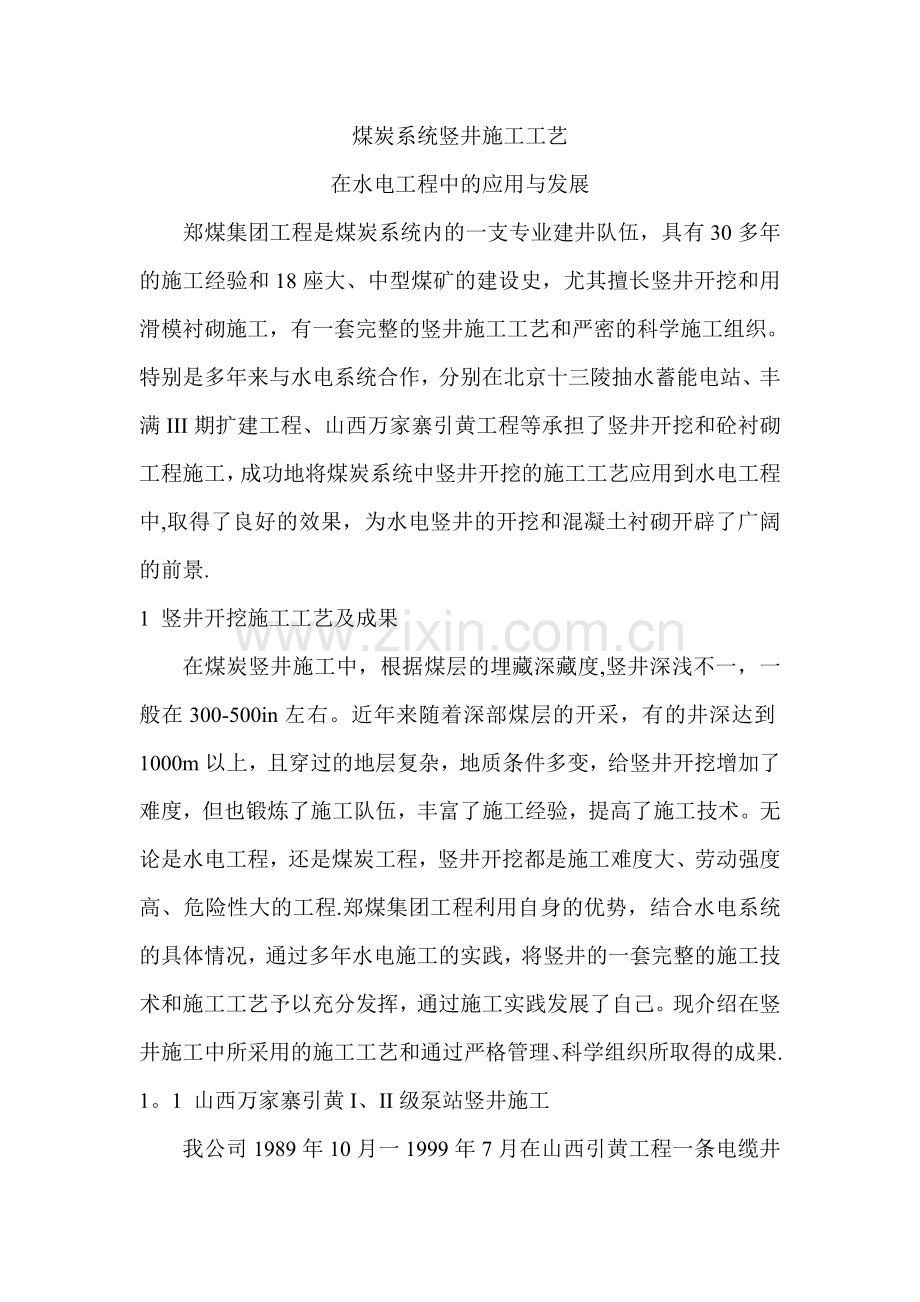

煤炭系统竖井施工工艺
在水电工程中的应用与发展
郑煤集团工程是煤炭系统内的一支专业建井队伍，具有30多年的施工经验和18座大、中型煤矿的建设史，尤其擅长竖井开挖和用滑模衬砌施工，有一套完整的竖井施工工艺和严密的科学施工组织。特别是多年来与水电系统合作，分别在北京十三陵抽水蓄能电站、丰满III期扩建工程、山西万家寨引黄工程等承担了竖井开挖和砼衬砌工程施工，成功地将煤炭系统中竖井开挖的施工工艺应用到水电工程中,取得了良好的效果，为水电竖井的开挖和混凝土衬砌开辟了广阔的前景.
1 竖井开挖施工工艺及成果
在煤炭竖井施工中，根据煤层的埋藏深藏度,竖井深浅不一，一般在300-500in左右。近年来随着深部煤层的开采，有的井深达到1000m以上，且穿过的地层复杂，地质条件多变，给竖井开挖增加了难度，但也锻炼了施工队伍，丰富了施工经验，提高了施工技术。无论是水电工程，还是煤炭工程，竖井开挖都是施工难度大、劳动强度高、危险性大的工程.郑煤集团工程利用自身的优势，结合水电系统的具体情况，通过多年水电施工的实践，将竖井的一套完整的施工技术和施工工艺予以充分发挥，通过施工实践发展了自己。现介绍在竖井施工中所采用的施工工艺和通过严格管理、科学组织所取得的成果.
1。1 山西万家寨引黄I、II级泵站竖井施工

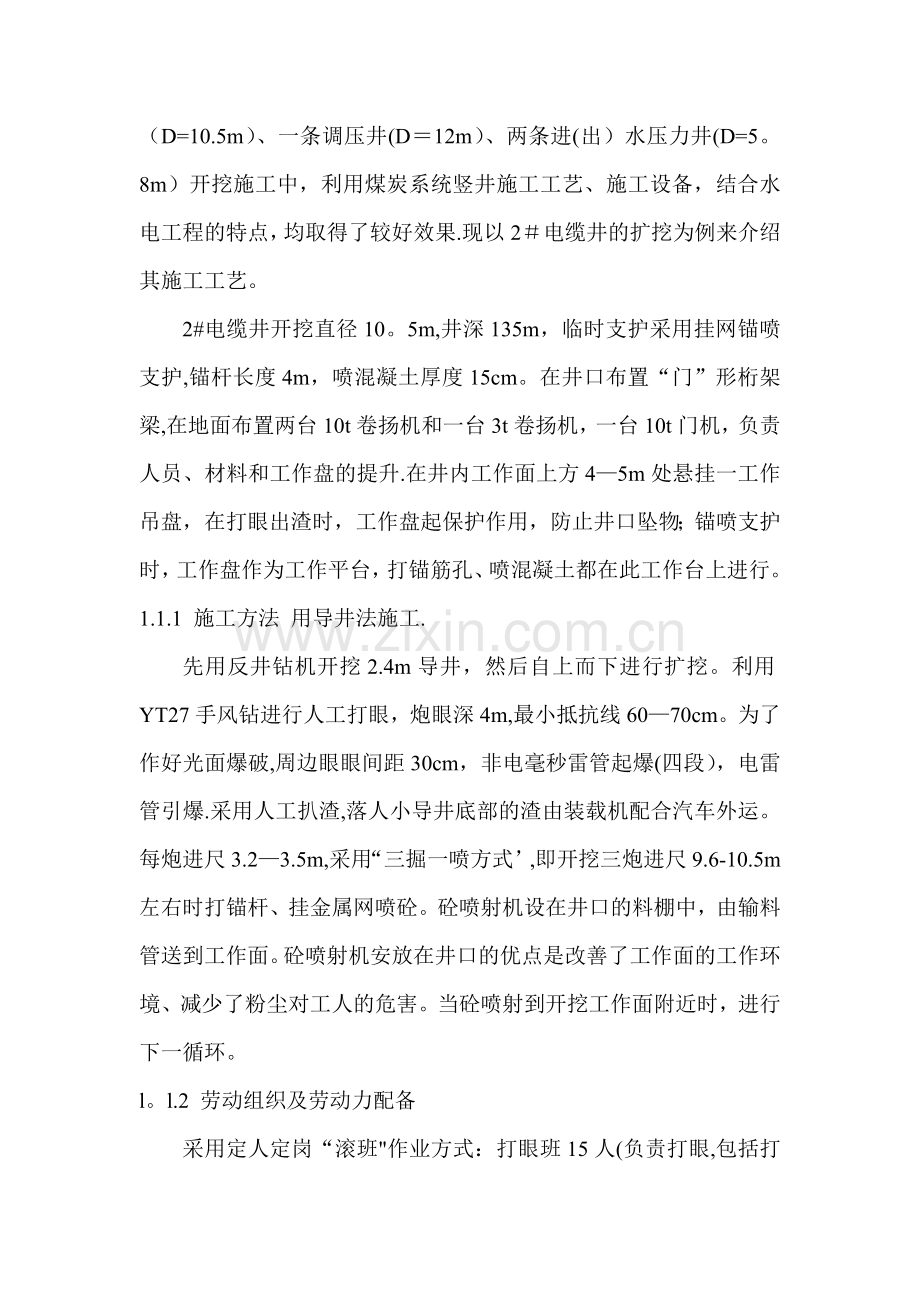

我公司1989年10月一1999年7月在山西引黄工程一条电缆井（D=10.5m）、一条调压井(D＝12m）、两条进(出）水压力井(D=5。8m）开挖施工中，利用煤炭系统竖井施工工艺、施工设备，结合水电工程的特点，均取得了较好效果.现以2＃电缆井的扩挖为例来介绍其施工工艺。
2#电缆井开挖直径10。5m,井深135m，临时支护采用挂网锚喷支护,锚杆长度4m，喷混凝土厚度15cm。在井口布置“门”形桁架梁,在地面布置两台10t卷扬机和一台3t卷扬机，一台10t门机，负责人员、材料和工作盘的提升.在井内工作面上方4—5m处悬挂一工作吊盘，在打眼出渣时，工作盘起保护作用，防止井口坠物；锚喷支护时，工作盘作为工作平台，打锚筋孔、喷混凝土都在此工作台上进行。
1.1.1 施工方法 用导井法施工.
先用反井钻机开挖2.4m导井，然后自上而下进行扩挖。利用YT27手风钻进行人工打眼，炮眼深4m,最小抵抗线60—70cm。为了作好光面爆破,周边眼眼间距30cm，非电毫秒雷管起爆(四段），电雷管引爆.采用人工扒渣,落人小导井底部的渣由装载机配合汽车外运。每炮进尺3.2—3.5m,采用“三掘一喷方式’,即开挖三炮进尺9.6-10.5m左右时打锚杆、挂金属网喷砼。砼喷射机设在井口的料棚中，由输料管送到工作面。砼喷射机安放在井口的优点是改善了工作面的工作环境、减少了粉尘对工人的危害。当砼喷射到开挖工作面附近时，进行下一循环。
l。l.2 劳动组织及劳动力配备
采用定人定岗“滚班"作业方式：打眼班15人(负责打眼,包括打锚杆孔和装药连线）；出渣12人；喷砼10人；其它辅助5人；管理后勤5人；共计47人。
2＃电缆井的开挖通过精心组织，科学管理，平均日进尺达到4。5m,月进尺120m。开挖断面成型好，通过断面测量验收和砼浇筑量校核，超挖量控制在10％以内，做到了快捷优质。和相邻的1＃电缆井开挖相比，由于采用的施工工艺不同，劳动组织的差异，工期缩短了50％,超挖量减少了1/3，得到建设单位和监理的一致好评.通过2＃电缆井的开挖取得的成绩，总承包单位相继把l＃、2＃出水调压井（压力井）交付我公司施工，我们都顺利快捷地完成了任务.
通过山西万家寨引黄工程2＃电缆井的施工不难看出，在施工中我们做到了以下几点:
（l)搞好扩挖和支护的关系 扩挖和支护是相辅相承的，两者不能相互影响，我们的措施是“三掘一喷”（根据当时的地质条件)，即每炮进尺必须达到3.2m～3.5m,三炮9.6~10。5m喷一次，整个循环时间为48h.
（2）扩挖不“堵井" 扩挖能否顺利进行，不堵井是关键。2＃电缆井初期由其他队伍施工深8m左右时，曾几次堵井，影响工期3个月而无法施工才改由我公司承担。我们在施工中为了防止堵井，采取了“多打眼少装药”的措施，控制爆破岩块的粒径，并且做到导井下口及时清渣。
1。1。3 锚喷支护速度快，质量好 由于冬季施工，为了喷砼的质量，在井口搭设砼保温棚、设置水加热器，井口采用敷设岩棉被保温，井内采用炉火加温，使井内温度始终不低于5℃。
1.1。4 合理的劳动组织和经济政策 按人员情况、技术要求,组成打眼、扒渣、锚喷3个专业组，采用滚动作业方式,减少了工序时间，实现了正规循环。采用延米单价、工资承包责任制，使工人报酬和工程量、安全、质量密切挂钩。
1。2 十三陵抽水蓄能电站竖井扩挖
由我公司承担十三陵蓄能电站中的7条竖井施工,其中出线竖井和两条尾水调压井施工难度较大。由于地质条件不好，这些竖井都处在复杂成分砾岩中，岩石较为坚硬，但有3条较大的断层 f30、f22、f23均穿过竖井.有的竖井地下水较活跃，特别是由于自然条件的限制，使大型凿井设施无法使用，这些都给竖并扩挖增加了难度。现介绍出线竖井和尾水调压井的扩挖施工.
1。2。1 出线竖井 位于地下厂房主变室下游,下口与交通廊道相联，上口与中支洞相接，∇45．00—209．00In,设计井深164m,直径8.6m。在∇90。00m处有一断面为 4m X5m、深50.5m的消防水池.整个井筒处于复成分砾岩中，设计采用φ20mm，L=3。5m系统砂浆锚杆及10cm厚C20喷射砼作为临时支护，70cm厚C20砼永久衬砌。在该工程扩挖、锚喷施工中，平均超挖11crn，最高日进尺2。83m，总工期72d.
1.2。1 1＃、2＃尾水调压井施工 上口∇100．40m，下口∇29。50m，井深为70.90m,扩挖断面 85。6m2，D＝8。6一9.6m，φ25，L=3.6m砂浆锚杆,15cm厚C20喷射砼临时支护；70cm厚C20永久衬砌。该程扩挖前已形成2mX2m的导井,1993年9月10日开工，同年10月17日竣工，历时107d，有效工作日72d，最高日进尺3.3m，平均日进尺1.99m，平均超挖仅8。8cm。
1.2。3 竖井扩挖质量好，材料消耗省我们仅用6个月的时间,完成了3个竖井累计241m（不含消防水池56。5m）的扩挖、锚喷任务,平均日进尺2.0m．最高日进尺3。3m。炸药单耗仅0.89kg／m3(定额为 1。17kg／m3）、雷管1.31发／m3（定额1。54发／m3），钻头0。06个／m3（定额 0。075个／m3），钻杆 0。43kg／m3（定额 0。46）；平均超挖仅17cm(规范20cm）；无任何安全事故。
由上述可知,3条竖井的扩挖不仅速度快，而且施工质量好、材料消耗低、劳动效益高,没有发生人身伤亡事故，真正做到了安全、优质、高效、低耗。
2 特殊地质条件下的特殊竖井施工 近年来,我国煤矿竖井施工技术发生了巨大变化，其技术水平和施工速度有了大幅度提高,施工机械和工艺得到不断改进和完善.对于复杂地层,用正常竖井方法无法施工时，创造了多种施工方式.当竖井穿过流砂、淤泥、卵石、砂砾等含水的不稳定地层时，采取特殊的施工方法。在水电施工中大部分亦应采用此类技术，如坝基渗漏就应采用注浆法和砼注浆帷幕法施工等。
2．1 冻结施H注
冻结法竖井施工是在井筒开挖之前，用人
工制冷的方法，将井筒周围的岩层冻结成封闭
的圆筒-—冻结壁,以抵抗地应力,隔绝地下
水和井筒的联系,然后在冻结壁的保护下进行
掘砌工作的一种特殊施工方法。其工艺流程
为冻结设计一打冻结孔，安装冻结器一安装冻
结站一积极冻结一维护冻结一井筒掘砌一收
尾工作。冻结法施工冻结管一般采用十108—
159rum无缝钢管，其耐压强度应不小于
7MP。制冷剂多采用液氨，冷媒采用氯化钙
等。冻结法施工要求开挖深度比井筒的冻结
深度浅5-sin。冻结段可采用铝喷支护作临
时支护,但喷枉中应加防冻剂。衬砌础要求人
模温度为15－20℃。
冻结法适用于各种不稳定的冲积层、含水
层和溶洞、断层等复杂地层施工，而且基本上
不受深度限制。实践证明它是一种行之有效
的施工方法。其缺点是准备时间长,前期投入
量大，设备多，成本高。
2．2 钻井法施工
钻井法是用钻头破碎岩石，用洗井液进行
现并排渣和护壁，当井筒钻至设计直径和深度
以后，在洗井液中进行支护的机械化施工方
法。其施工工艺是:安装钻机一预制井壁、钻
井一加护壁泥浆一下放预制井壁一壁后充填、
钻机搬迁。
钻井法施工适用于各种含水的冲积层及
中等硬度下的岩层，缺点是井筒直径受扩孔钻
头的限制，钻井的偏斜率应满足要求.
2．3 砂帷慕法施工
改帷干法就是预先在设计井筒周围造成
一封闭圆筒状吐帷幕,深度必须穿过含水不稳
定地层进入稳定基岩层，在其保护下安全地进
行井筒掘砌作业。一般情况下,沿井筒圆周划
分2～3段圆弧,依次在各圆弧段内用造孔机
械向下造孔,并连通形成槽孔，然后在槽孔内
灌注旺。各段槽孔内进互相嵌接起来，即形成
需要的佐帷认其施工工艺为：安装钻机轨
道J如饥 槽孔～清孔换浆一浇筑枉一开挖
井筒.
进帷幕法施工适用于冲积层中有流砂、淤
泥、卵石、砂砾等含水的不稳定岩层。用室的
边墙、大坝防渗等选用该项技术。对于井筒施
工深度不宜超过80In。
2．4 注*法
注浆法是在裂隙含水层和松散的含水砂
土层中，注人可凝结的浆液，充填裂隙堵水或
固结砂土,减少漏水从而改善工程条件，利用
井筒施工，注浆法根据施工时间可分为预注浆
和后注浆。
注浆工艺流程：一般是在井筒开凿之前，
在井筒周围钻进一定数量的注浆孔至含水岩
层，将配制好的浆液经注浆泵通过招浆管和注
浆管注入到含水层，经检验达到封水目的后，
进行井筒掘砌.
注浆技术应用很广，在水电施工中也常常
采用，如十三陵抽水蓄能电站尾水调压井及压
力管道，就是采用了后注浆施工技术,取得了
良好的效果。
3 结语
多年来，我公司在煤炭系统施工后又与水
电系统合作,将煤炭施工工艺应用到水电工程
中取得了良好效果。在井筒开挖施工中,在岩
石条件许可的情况下，一般采用先利用反井钻
机开挖小导并，然后进行扩挖，是比较经济的
施工方法。而当井筒下口没有贯通或下口是
交通要道而不能出渣时，必须采用从上而下全
断面或导井提前的正井法施工。在岩石条件
复杂的情况下,用普通施工方法不能施工时，
建议采用特殊法施工，尽管前期投人成本高，
准备工作长，但有利于实现开挖目标。在井筒
开挖施工中，考虑开挖和临时支护的相互关
系，在开挖工作面上方悬吊一工作盘作为临时
支护的工作平台是非常必要的．它很好地调节
了开挖和支护的施工工序.
特殊方法的施工目前在水电工程施工中应
用还不十分广泛，相信在不远的将来，当邀到特
殊的地质条件而无法躲避时，采用特殊的施工
方法将取得意想不到的效果。这些在煤炭系统
具有多年的施工经验，积累了丰富的资料，取得
了较好的成果,可为水电工程施工提供借鉴。

外墙外保温系统施工方案和施工工艺
主体工程完工后，外墙上所有的门、窗框体、穿墙管线、予埋件等均应完毕并通过验收。开始做EPS板溥抹灰外墙外保温系统.其施工工艺如下：
基层＋胶浆＋保温材料＋胶浆＋网格布＋固定卡钉
外墙外保温施工前应认真审查图纸，熟悉掌握节能复合墙体各部位的构造；明确门、窗洞口、装饰线条、伸缩缝等部位的尺寸、位置、标高等方面的施工技术要求及节点做法.
外墙保温工程所需材料及其配套材料应按计划组织进场。
苯板的运输及存放应采取防雨、防潮、防火等措施。存放时成捆分层立放禁止水平叠放，存放场地应平整、通风，不应长期露天暴晒。在搬运及施工中应轻搬轻放，严禁抛掷碰撞.保温材料使用前必须陈化6——-7周方可使用。
外保温施工前，应对工人进行技术交底及施工操作培训，未经培训的工人严禁上岗。
外保温工程施工除准备抹灰专用必备工具外，还应准备外接电源、简易电动切割机、电动搅拌器、打磨砂板、开槽器、剪刀、砂纸、小手锯、壁纸刀、冲击钻、钻头等。
外墙外保温施工时，要对基层表面进行检查，基层表面应清洁，无油污等妨碍粘结的附着物，凸起、空鼓、和疏松部位剔除并找平.找平层应与墙体粘结牢固。不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、暴灰等现象.
基层施工质量验收合格后，弹、挂控制线。根据设计要求，确定保温层的底标高截止位置,沿建筑物的周边弹好底标高水平基准线，沿水平基准线安装或找平托板檐.在外墙转角、窗口等部位按全高挂垂直控制线。
保温材料EPS板及胶浆及组成材料要有出厂合格证并做二次复检，并有复检报告，合格后方可上墙.
配制粘结胶浆时,根据生产厂家提供的配合比,配制时由专人负责，严格计量，宜采用机械搅拌的方式,搅拌时间应满足产品技术要求,确保搅拌均匀。配制好的粘结胶浆（抹面胶浆）应在阴凉、避风处存放。配制时随用随配，用多少配多少,保证一次配制量在初凝前用完，初凝后的胶浆严禁使用。
EPS板宽度不宜大于1200mm,高度不宜大于600mm。外保温施工期间及完工后24小时内，基层及环境空气温度不应低于５℃。夏季避免阳光暴晒。在５级以上大风天气和雨天不得施工。
苯板的安装自上而下进行,粘贴时上下排板应错缝隙1/2L板长，粘贴布胶前先试排板面，合格后方可布胶，布胶后立即粘贴。粘贴时，双手对称托住板的对角端。通过双手揉动，均匀挤压,使板面平整,对缝紧密。随时用２m靠尺对已粘完工作面进行压平，修整。
粘贴时宜从墙体的角部开始先粘贴，每一施工水平方向两块截止板,在两块截止板上挂水平线。然后沿水平方向按顺砌的方式粘贴。其它板面施连续面过长时，中间部位予粘贴一块苯板，保持线的平直。当有门、窗洞口时应自洞口处向外排活。外墙转角两侧的苯板垂直交错咬茬按垂线粘贴。苯板应对缝紧密，板间缝隙宽度不应大于２mm，板间高差不应大于1.5mm。大于2mm板缝应用相应宽度的苯板条挤塞堵严。保温层的边缘截止部位必须用长度不小于300mm苯板粘贴。苯板粘贴不行用小块板拼接,非标准尺寸的板应安装在工作面中间位置.门、窗洞口四角应力集中EPS板不得拼接，应采用整块，EPS板切割成型，EPS板接缝应离开角200mm。粘贴ＥPS板时,应将胶粘剂涂在板的背面,涂胶粘剂面积不得小于EPS板面积的40%(点粘）。必要时设置抗裂分隔缝。
保温层完工后24h方可进行保护层的施工。保护层做法一般为“一布二浆”设计有加强网要求的部位做法为“两布三浆"。保护层施工时，应先铺翻包网格布和加强网格布，然后进行墙面标准网的施工。标准网间的搭接长度不小于100mm。裁剪网格布时尽量沿经纬线进行。
在外墙阳角两侧200mm范围应增设一道标准网，在阳角水平方向200mm范围内严禁搭接。施工时可采取在墙体转角两侧标准网双向互跑绕过角200mm以上的做法，也可采用转角部位先铺设一道每边不小200mm的护角标准网的做法。在地面以上2m高处墙角增加一层耐撞击的网格布加强。保温材料截止部位都要做包边处理。在需做包边处理的部位涂抹70mm宽、2mm厚的粘结胶浆迅速将网格布的一端70 mm用钢抹压入粘结胶浆内，压至泛出的胶浆盖住网格布，无漏为止.余下部分甩出备用。甩出部分的长度绕过板端露于板面的部分不应小于100mm.需做包边部位如下：门、窗周边，窗墙管线洞口、檐口、女儿墙、勒脚、阳台、雨蓬等尽端，变形缝及基层不同构造，不同材料结合处，EPS板装饰造型。
外墙外保温系统构造做法是针对竖直墙面和不受雨淋的水平或倾斜的表面的，对于水平或倾斜的出挑部位，表面做防水层。包括：窗台、女儿墙、阳台、雨篷等。做完后的保温系统要翻包或遮盖等成品保护。

门窗节能工程施工
建筑外门窗的外观。品种。规格必须符合相关规定,同时建筑外窗的气密性、保温性能、中空玻璃露点，玻璃蔗阳系数和可见光透射比应符合设计要求,进入现场应对其进行复检。
外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料添冲饱满，并使用密封胶密封；外门窗与副框之间的缝隙应使用密封胶密封.
门窗扇蜜封条和玻璃镶嵌的密封条，其物理性能应符合相关规定的标准。密封条安装位置应正确,镶嵌牢固，不锝脱槽，接头处不得开裂。严寒和寒冷地区的外门窗安装，应按照设计要求采用保温密封等节能措施.
排水孔,气压平蘅孔位置，数量及开口尺寸应俯和设计要求，气孔水平孔加盖工艺加盖.彩色塑料建筑外门窗应按相关标准和设计要求设置排气孔.
塑窗的安装：在最高层确定出门窗位置后，以其窗边为标准，用经纬仪在各层门窗处作画线标记，也可用线坠以钓线的方法。
门窗口的水平位置线以楼层500线为标准.向上量出下皮标高，弹线找直，以窗台板外露一至为准，确定墙厚方向的安装位置，应当同外墙平，确定后将墙体与窗体用拉片连接。

屋面节能工程
屋面保温隔热工程的施工，应在基层质量验收和格后进行.所使用材料必须符合设计要求,同时材料进场时应对其进行复检。
屋面保温隔热的敷设方式，后度，缝隙添充质量及屋面热桥部位的保温搁热做法，必须符合设计要求和有关标准的规定.屋面的通风搁热架空层,其架空高度，安装方式和通风口位置及尺寸应符合设计要求及有关标准要求。架空层内不得有杂物，架空层面应完整，不得有断裂和露筋等缺陷。
保温隔热层的材料：松散材料应分层敷设，按要求压实表面平整.坡向正确.板材应粘贴牢固，缝隙严密平整。
保温隔热层施工完成后，应及时进行下一道工序的施工。

采暖节能工程

在温度不超过95℃的室内集中热水采暖系统工程时所有的散热设备，阀门仪表管材及保温材料等进场时，应按要求对其进行验收，并经监理工程师（建设单位代表）检查认可，并对其进行复验。
采暖系统的安装应符合设计要求，其各部件要安装齐全,不得随意增减和改动。
管道穿墙,楼板套管处的保温，应用相近效果的软散材料添实。管道的保温施工应在管道试压 清洗 防腐完成以后进行,管道的保温要密实，特别是三通 弯头 支架及法兰等部位要添实.
采暖系统工程安装完毕后，应在采暖期内与热源进行联合试运转和调试.联合试运转和调试结果应符合设计要求 ，采暖房间温度不得低于设计温度的2℃,且不应高于1℃。

配电与照明节能工程
照明光源，灯具及其附属装置的选择，应符合国家现行有关标准,并符合设计要求，进场验收时应对其技术性能进行核查，并经监理工程师（建设单位代表）检查认可，形成记录。本工程内380/220V照明及配电，应急照明，监控等配电系统，必须严格按照设计施工；
为提高率因数，每套购荧光灯设微法电容器一只。
对各种灯具的效率以及管型荧光灯镇流器能效限定植不应小于相关规定值。
照明光源灯具及其附属装置的选择安装，必须符合设计要求。
室内灯具部置应均匀，一盏灯就位应在分格中心。设计特殊要求除外.

技术（质量）交底记录
工程名称
桦南县土龙镇新华社区
交底项目
外墙外保温
工程编号

交底日期
2013 年 5月 31日
内容:
EPS板薄抹灰外墙保温系统由EPS板保温层、薄抹面层和饰面涂层构成。EPS板用胶粘剂固定在基层上,薄抹面层中满铺玻纤网。
１、 基层应坚实、平整，清洁，无油污，保温层施工前应进行基层处理。
２、 基层检查合格后,弹、挂控制线。根据设计要求确定保温层的底标高截止位置,沿建筑物周边弹好底标高水平基准线，沿水平基准线安装或找平托板檐。在外墙转角、窗口等部位按全高挂好垂直控制线。
３、 配制粘结胶浆（抹面胶浆同）。根据生产厂家提供的配合比，配制时由专人负责，严格计量，宜采用机械搅拌的方式，搅拌时间应满足产品技术要求，确保搅拌均匀。配制好的胶浆应放在阴凉、避风处存放.配制时随用随配，用多少配多少，保证一次配制量在初凝前用完,初凝后的胶浆严禁使用。
４、 EPS板宽度不宜大于1200mm，高度不宜大于600mm。
５、 外保温工程施工期间以及完工后24h内，基层及环境空气温度不应低于５℃。夏季应避免阳光暴晒。在５级以上大风天气和雨天不得施工。
6、 粘贴EPS板时,应将胶浆涂在EPS板背面,涂胶粘剂面积不得小于EPS板面积的40％。
接受人：交底人：吴延乐
技术（质量）交底记录
工程名称

桦南县土龙镇新华社区
交底项目
外墙外保温
工程编号

交底日期
2013.5。31
内容：
７、 板安装应自上而下进行，粘贴时上下排板应错缝1/2L。布胶前试排板面，合格后方可布胶,布胶后立即粘贴。苯板安装完后,应立即刮除板缝和板侧面挤出的残留胶浆。粘贴时宜从墙体的角部开始，沿水平方向顺砌的方式粘贴。外墙转角处两侧的苯板垂直交错咬茬按垂线粘贴。随时用2m靠尺对已粘贴完的工作面进行压平、修整。
８、 苯板间应对缝紧密，板间缝隙宽度不应大于2mm，板间高差不应大于1。5mm，大于2mm的板缝应用相应宽度的苯板条挤塞堵严.
９、 窗洞口的四角处EPS板不得拼接，应采用整块EPS板切割成形，EPS板接缝应离开角部至少200mm。
10、保温层完工后24h方可进行保护层的施工.保护层做法一般为“一布二浆”,设计有加强网要求的部位做法为“二布三浆"。保护层的施工时，应先铺翻包网格布和加强网格布，然后进行墙面标准网的施工，标准网的搭接长度不小于100mm。裁剪网格布时尽量没经纬线进行。
11、檐口、勒角处的保温截止部位要做包边处理。在地面以上2m处的墙体增加一层耐撞击的网格面布加强。
12、对于溥抹面层，保护层厚度不小于3mm，并且不宜大于6mm。　
接受人：交底人:吴延乐

技术（质量)交底记录
工程名称
桦南县土龙镇新华社区
交底项目
外墙外保温
工程编号

交底日期
2013。5.31
内容:
13、保护层的施工应由上而下进行，保护层施工前应先清除掉板面的附屑,附尘，或其它有碍粘贴的物质。
14、溥抹面施工时，玻纤网严禁出现纤网松驰不紧、倾斜、错位等现象。玻纤网不得直接铺在保温层表面,不得干搭接,不得外露.
15、翻包、增强部位做法。铺设翻包网格布时,将翻包部位板的端面距板端100mm范围的板面均匀抹一道约2mm厚的抹面胶浆，将甩出部分的网格布沿端面翻转，立即用钢抹将其压入抹面胶浆中，压至无网格布外漏。
在外墙阳角两侧200mm,范围内应增设一道标准网,标准网在阳角水平方向200mm范围内严禁搭接。
16、 做完后的外保温系统要翻包或遮盖等成品保护。
接受人：交底人：吴延乐

视频监控系统施工工艺
1、摄像机及其它设备的安装技术要求
摄像机、监视器、录像机、视频切换器以及控制台的安装应符合技术说明书的要求。 摄像机的安装必须牢固，应装在不易振动,人们难以接近的场所，以便看到更多的东西。 鉴于安防工程的特殊要求,摄像机应一律加装防护罩。 在室外安装的摄像机要加防雷防拆装置。 控制箱的安装应符合技术说明书的要求。 控制箱的交流电应不经开关引入，如要用开关,则应安装在控制箱里面,交流电源线应单独穿管走线，严禁与其他导线穿在同一管内。 控制箱的引线，从控制箱至大棚一段要求用铁管加以保护，铁管与控制箱要用双螺帽连接。 电源箱的安装要高于地面2米以上，要牢固、美观、保证安全。 监视器要求图像清晰,切换图像稳定。 传输电缆在长于300米时要加视频补偿措施，使图像清晰.
2、 设备安装施工工艺标准
产品的型号规格、性能应符合设计要求.设备说明书、产品的使用操作说明书等资料齐全。 摄象机电源线与视频线、信号线不得同管敷设，只有在电源线与控制线合用多芯时，多芯线与电缆可一起敷设; 应实际测算所用电缆长度，进行备料和敷设,避免不必要的接续；当必须进行接续时应采用专用接插件。 尽量采用电缆从机架、控制台底部引入设备,此时应将电缆顺着所盘方向理直,按电缆的排列次序放入槽内;拐弯处应符合电缆曲率半径要求,根据电缆的数量应每隔100~200mm空绑一次。 在摄像机标准照度下,监控图象质量和系统技术指标应满足下列要求；图象质量可按5级损伤制评定,图象质量不应低于4级. 摄象机的安装应牢靠、稳固.从摄象机引出的电缆宜留有1m的余量，不得影响摄象机的转动. 摄象机宜安装在监视目标附近不容易受外界损伤的地方,安装位置不应影响现场设备运行和人员的正常生活。 摄象机镜头应从光源方向对准监视目标,并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。 监视器的安装位置应使荧幕不受外来光直射，当有不可避免的光时，应加遮光罩遮挡。 先对摄象机进行初步安装，经通电试看、细调、检查各项功能，观察监视区域的覆盖范围和图象质量，符合要求后方可固定. 机架安装应竖直平稳,垂直偏差不得超过1%。机架内的设备、部件安装,应在机架定位完毕后并加固后进行，安装在机架内的设备应牢固、端正。 系统图象清晰,系统功能符合设计要求，运行检修方便。
3 、系统设备及系统调试
1）设备连接检查 目测检查前端各位置摄象机的电源及视频线连线是否正确 目测检查前端各位置云台的电源及控制线是否正确 目测检查末端各设备之间的连线似的否正确 2)供电电源检测 测量电源供电电压是否在正常范围之内 检查各设备到电源的连接是否正确 在确定供电电压正常及全部连线正确无误后给系统加电 3） 单机测试 依次将每一台摄象机的图象输入到指定的监视器上、 观察图象状况，调整摄象机镜头达到最佳效果 观察图象监视范围，调整摄象机角度达到最佳位置 逐一测试云台及镜头的各项控制功能 4)程序设备与调试 设置自动序列及停留时间 设置分组切换序列其他特别要求设置 系统联调 手动顺序切换 自动顺序切换 云台全方位控制 镜头控制 多画面图象显示 录象功能
4、 安防工程图象质量检测
1）检测项目： 系统水平清晰度、灰度等级、复合视频信号幅度。
2)系统技术指标：
检漏项目
银行系统技术指标 （依据GB/T16676-96及设计文件)
民用工程设计指标 （依据GB/T50198—94及设计文件）
系统清晰度
彩色系统:水平清晰度≥270TVL黑白系统:水平清晰度≥350TVL
彩色系统：水平清晰度≥270TVL黑白系统:水平清晰度≥400TVL
灰度等级
≥8级
≥8级
复合视频信号幅度 （监视器输入端）
（1+0。3或1—0。3）VP—P
1VP—P+3dBVBS或1VP-P—3dBVBS
3）系统水平清晰度及灰度等级检测 摄象机摄取标准测试卡图象并传输至监视器上显示的图象中可分辨的竖条纹线数即为系统水平清晰度 根据现场测试条件及摄象机型号，采用以下方法检测系统水平清晰度： 将透射式综合测试卡装于标准箱,调整摄象头使其与测试卡正面垂直，两者尽量保持在同一中心轴线上，根据中控室监视器上显示图象情况，调整灯箱与摄象头间距并调整摄象机方位及角度，同时与中控室主机配合操作，使得综合测试卡图象在监视器上满屏显示（图象边缘刚好在监视器屏幕四周，特别注意不要超过屏幕四周），目视观察监视器图象中心梆上能分辨出最大线数.
保持摄象机及灯箱位置不变,将综合测试卡换为高分辨力卡，目视观察监视器上可分辨的竖条纹，将此竖条纹下端数值乘以80即为系统清晰度。 保持摄象机及灯箱位置不变,将高分辨力卡换为灰度卡，目视观察监视器上可分辨的灰度等级。如在监视器上只观察到灰度卡图象中各灰度的轮廓，无层次感，则通过示波器在中控室观看灰度信号（阶梯波）的变化来判断是否达到灰度等级。 受现场限制（如通讯不变，安装位置等）的摄象机系统清晰度检测断开摄象机信号输出端BNC接头，用一根长约3~5M的75Ω电缆将摄象机输出信号接至监视器(观察用的监视器水平清晰度应）400线). 用反射式分辨力测试卡（测试时该卡上照度应大于300LX如照度不够时应增加辅助灯光）,调整方法同上。目视观察监视器上可分辨的竖条纹，将此竖条纹下端数值乘以80即为摄象机水平清晰度. 将灰度卡装于标准箱，是摄象机的灰度卡图象在监视器上满屏显示，摄象机灰度等级. 用投射式灰度卡装于标准箱，调整摄象机与测试卡位置，使得灰度卡图象在监视器上满屏显示，判断摄象机灰度等级。 将视频图象信号发生器的多波群及灰度信号接至该摄象点的图象输入BNC接头,在中控室分别观看传输系统（电缆至监视器输入端）的清晰度及灰度等级. 根据摄象机的清晰度、灰度等级及传输系统的清晰度及灰度等级，取低值为系统的清晰度及灰度等级。 必要时将摄象机拆至环境条件适宜的房间进行测试。
5、图象质量主观评价
1）技术指标 金融系统：在摄象机正常工作条件下，图象质量应不低于4级 文博系统：在环境最恶劣条件下，图象质量应不低于4级。 民用安防工程：在摄象机正常工作下,图象质量应不低于4级。在低照度使用时，图象质量应达可用图象（能够辨认画面物体轮廓）。 2）评价步骤 图象画面选择
根据监控的重点画面，选择3～5幅重点画面及有损伤的画面进行主观评价。 图象质量主观评价应符合下列规定 图象质量主观评价采用五级损伤制评定,五级损伤制评分分级按表1进行，图象质量的主观评价项目按表2规定。。
表1、五级损伤制评分分级
图象质量主观评价
评分分级
图象上不觉察有损伤或干扰存在
5
图象上稍有可觉察的损伤或干扰，但不令人感到讨厌
4
图象上有明显的损失或干扰，令人感到讨厌
3
图象上有损失或干扰较严重，令人相当讨厌
2
图象上有损伤或干扰极严重,不能观看
1
表2、图象质量的主观评价项目
项目
损伤的主观评价现象
随机信噪比
噪波、即“雪花干扰"
单频干扰
图象中纵、斜、人字形或波浪状的条纹，即“网纹”
电源干扰
图象中上下移动的黑白间置的水平横条即“黑白滚道"
脉冲干扰
图象中不规则的闪烁、黑白麻点或“跳动”
按表3填写图象主观评价评分登记表 统计所有评分人员的评价结果，与平均分数相差2分以上（不包括2分）的为无效评价,去掉无效评价，求出算术平均值作为最终的评价结果.
序号
评价项目
样品编号
1＃
2＃
3#
1
评价等级
5
4
3
2
1
5
4
3
2
1
5
4
3
2
1
1
清晰度

2
灰度

3
几何失真

4
“雪花干扰”：噪波 “网纹”：图象中纵、斜、人字形或波浪状的条纹 “黑白滚道"：图象中上下移动、黑白间置的水平横条 “跳动”：图象中不规则的闪烁

5
1．评分等级: 5级 图象上不觉察有损伤或干扰存在 4级 图象上稍有可觉察的损伤或干扰，但不令人感到讨厌 3级 图象上有明显的损失或干扰，令人感到讨厌 2级 图象上有损失或干扰较严重,令人相当讨厌 1级 图象上有损伤或干扰极严重，不能观看 2．请在所选定的等级栏中写入“/”

监控系统施工工艺
1、施工技术总则
1.1严格按照批准后施工图设计进行施工.
1.2接到任务书,制订详细的施工方案、计划和进度，确保按时完成任务。
1.3审核施工图后，组织相关的施工人员、讲解本次施工的要点、要求和注意事项,使施工人员明确施工的性质、内容和任务。更好的，按期、按质、按量完成施工任务。
1。4遵守国家或部委颁发的法规、标准和规范。
1。5严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定，以及省电信公司的有关文件规定和要求。
1.6施工质量要以施工质量第一位宗旨,加强施工现场的管理和施工监督，严格执行施工规范。做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。符合相关技术要求.
1.7严格按施工操作程序施工，做到文明施工、文明生产。施工中做好防火、防电、防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全.
鉴于安全生产责任重大，严格执行国家有关标准和行业标准的安全目标责任状的相关规定”。
2、安全操作技术一般规定
2.1注意施工环境，检查作业范围内有无危险地段和可能坠物地带及其它障碍物。作业人员应按规定穿戴、使用防护用品、用具.
2。2所有支架安装等外部设备要符合监控设备载重要求，包括安装面是否适合承重等。
2.3所有监控线路安装均符合公司及国家标准，保证强电和弱电线路分开。尽量使用带屏蔽层的电源线，控制线。视频线符合国家标准.
2。4机柜摆放位置和接地要求符合国家标准.
3、材料、设备要求
1、前端部分
球型摄像机、枪式摄像机、球型摄像机、楼层交换机、支架、立杆及避雷接地装置等.
2、传输部分
光缆、超五类网线、电源线、穿线管及线槽等。
3、终端部分
网络硬盘录像机、核心交换机、监视器、计算机、系统软件、打印机、不间断电源等。
4、设备选型及验收
设备、材料应根据招标文件及设计要求选型,设备、材料和软件进场应验收，并填写验收记录.设备应有产品合格证、检测报告、安装及使用说明书、“CCC”认证标识等。如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明,检测报告及安装、使用、维护说明书的中文文本。设备安装前，应根据使用说明书进行全部检查，合格后方可安装。
5、其他材料
PVC软管、水晶头、插排、金属膨胀螺栓、金属软管、塑料胀管、机螺钉、平垫圈、弹簧垫圈、接线端子、绝缘胶布、各类接头等。
4、机具设备
1、安装器具
手电钻、电锤、电烙铁、电工组合工具、对讲机、RJ45专用压线钳、尖嘴钳、剥线钳、光缆接续设备、脚手架、梯子等。
2、测试器具
万用表、工程宝、测线仪、兆欧表、水平尺、钢尺、小线、线坠等。
5、作业条件
1、施工前具备条件
1。1控制室内土建工程、内装修完毕，门、窗、门锁装配齐全完整.
1。2控制室内、弱电竖井、建筑物其它公共部分及外围的线缆沟、槽、管、箱、盒施工完毕。
1。3施工图纸齐全,已经会审.
1.4施工方案编制完毕并经审批。
1。5施工前，应组织施工人员熟悉图纸、方案及专业设备使用说明书,并进行有针对性的培训及安全、技术交底。
6、操作工艺
1、工艺流程
施工准备
管路敷设
箱、盒安装
线缆敷设
前端设备安装
机房设备安装
设备接线
设备调试

2、施工准备
2.1开工前现场项目经理和技术员的准备资料
现场项目经理和技术员做好施工资料的移交、技术交底工作，施工队长应详细阅读移交的所有资料，了解工程范围、进度、质量等要求，组织调配好自身队伍的施工人员、施工工具，并对施工人员做好技术交底等工作。制定《现场施工资料交接单》,施工队长签收。
2.2开工前施工队长的准备资料
开工前施工队长应尽可能根据所得到的资料，及早发现施工图纸、施工文件、施工进度计划中的问题，及时向项目部提出,由现场项目经理牵头各相关方沟通、协调，以达成一致，如协调的内容超出现场项目经理权限的情况，需公司相关领导做出协调安排，如不能达成一致，将按原施工图纸、施工文件、施工进度计划执行，所有问题及执行情况形成确认记录。
2.3开工前施工队长应有的计划
开工前施工队长应有计划的在各施工岗位上配置满足施工要求、满足进度要求的合适数量的施工人员及施工工具，并将施工各阶段、各单项工程所安排的施工人数、单项工程负责人等信息（名单、上岗证、身份证及照片)填表提交给项目部。
3、管路敷设
3。1暗配管
敷设与多尘和潮湿场所
