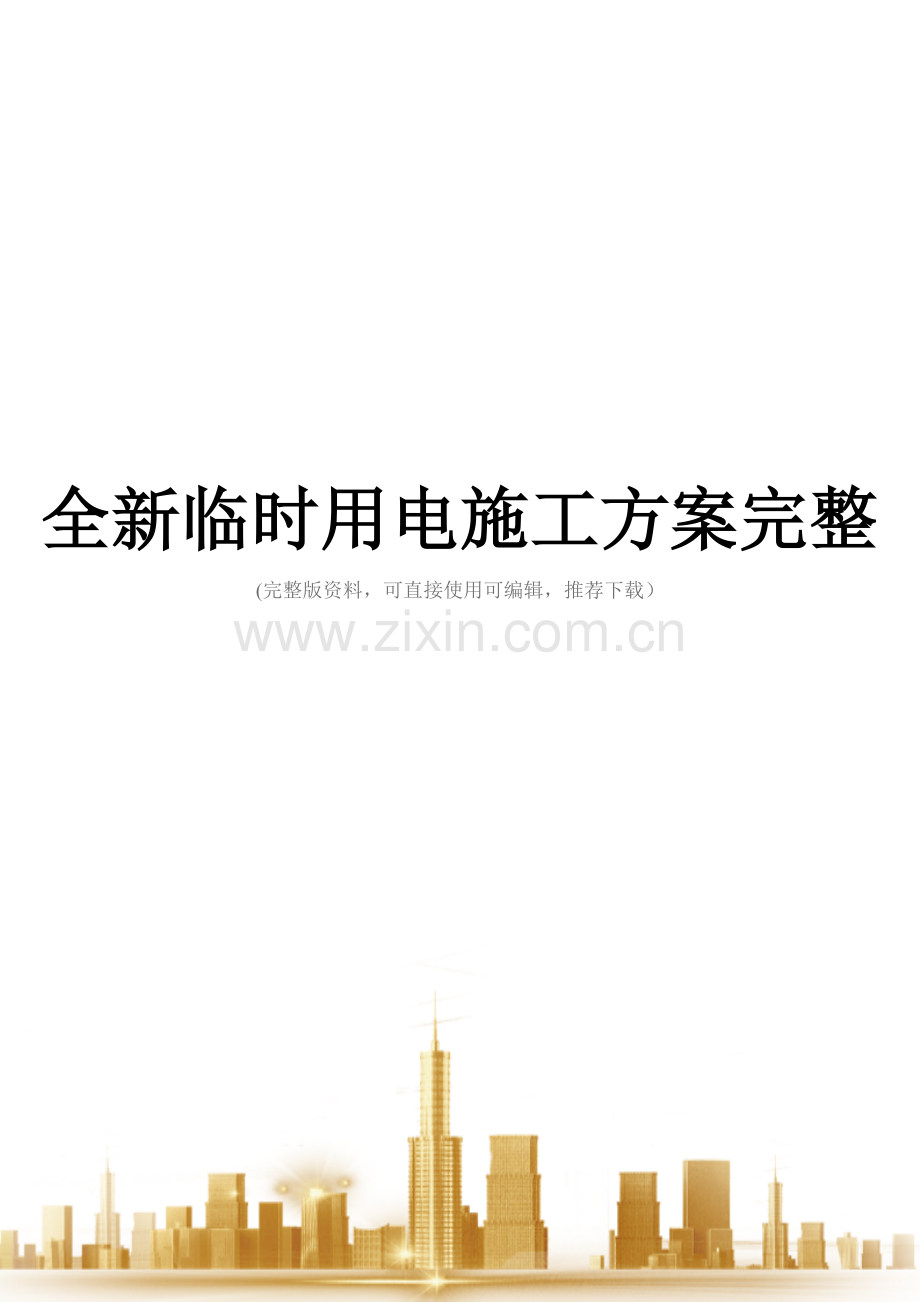

全新临时用电施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

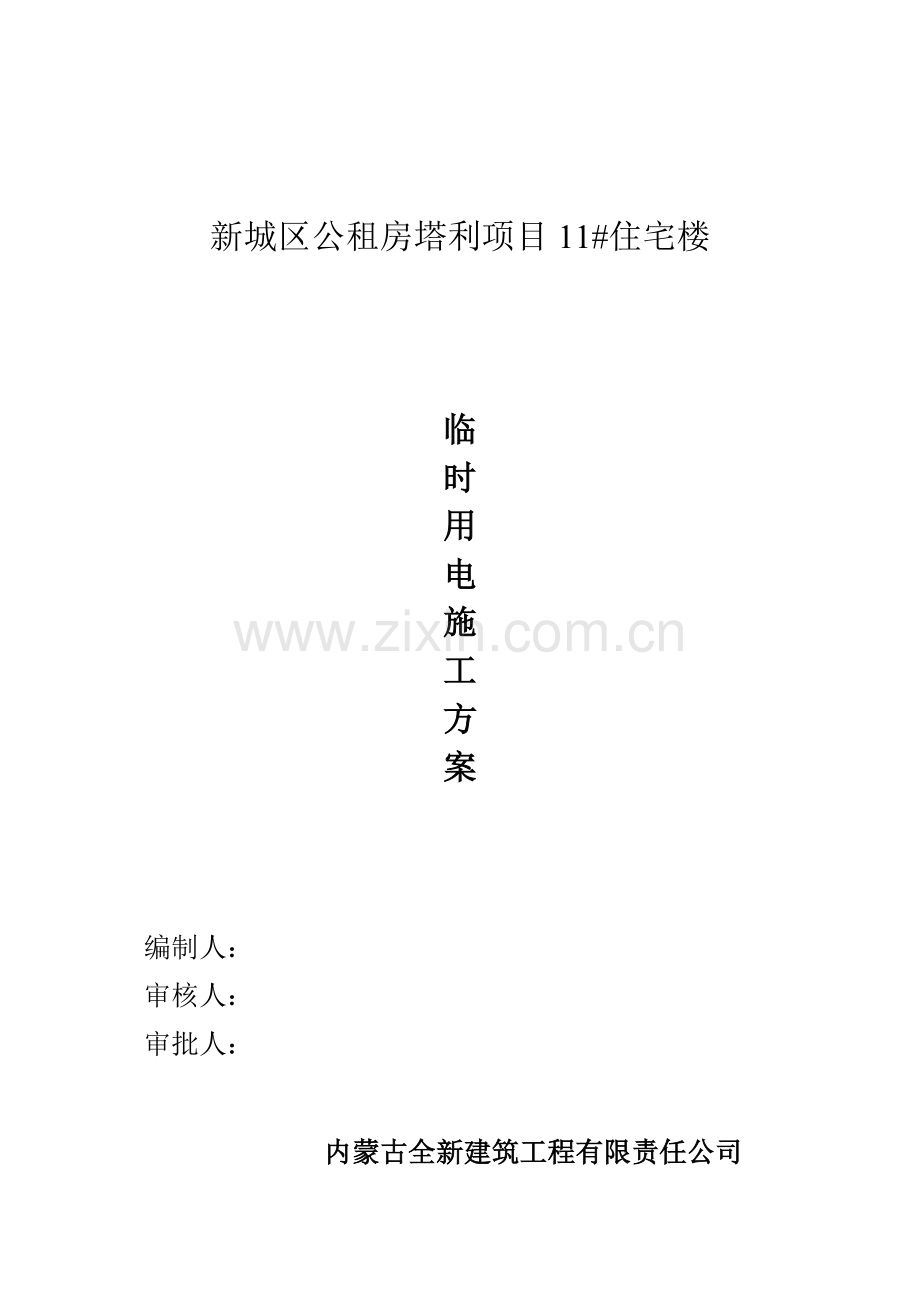

新城区公租房塔利项目11#住宅楼

临
时
用
电
施
工
方
案

编制人：
审核人：
审批人：

内蒙古全新建筑工程有限责任公司

临时用电施工方案

一 。工程概况;
本工程为新城区公租房塔利项目11#住宅楼现场配备的主要用电设备（容量及设备)见下表:
序号机械名称功率〈KW>数量
1电焊机202
2砼震动器2。28
3钢筋切断机 2.22
4弯曲机32
5电锯42
6钢筋调直机31
7打夯机 41
8切割机2.22
9电刨21
10平板振动器22
11 塔吊30 2
二、编制依据
2.1、我单位对施工现场 进行实地勘察后得到的各种情况资料
2。2、《建筑工程施工现场用电安全规范》
2。3、根据施工总平面布置图及现场安全标准化管理要求,本工程采用VV型五芯电缆直埋敷设，将施工用电从配电房一级箱分别配送到施工现场的二级配电箱，其线路布置见平面图。
2。4、本工程采用TN—S三相五线制供电系统，在配电房设施重复接地，其接地电阻的测值不应大于J/Ώ。二级配电箱距一级配电箱超过30米则二级配电箱应做重复接地装置。
2。5根据施工现场外用电流线路情况的及配电箱设置地点，应注意的一 些原则，总配电箱的位置设置在13＃楼北侧,一级配电箱设置在12＃楼东侧。根据现场临时设施布置的需要，二级配电线路分为2支路,总配电机内分别安装了100A电表，160A漏电保护器。施工现场总配电量机的进线采用3×120﹢2×70,分线采用3×50+2×25橡胶铜线芯线加保护后地埋敷设，保护用TN—S系统.
三、配电箱的制作要求
3.1、配电箱内供电路必须满足供电系统要求，必须按要求设置工作PE保护线.
3.2、配电箱体均采用1。5MM以上，铁皮制做 ,箱体应按防雨要求设计具体有防雨功能，箱门有专锁。
3。3、箱内导线连接必须按规定进行分配：当导管穿过配电板时应使用护套，要求箱内开关位置合理，导线排列整齐美观多股软线接头处应搪锣并加压线端子。接零所用螺丝必须加弹簧垫圈、平垫圈。
3.4、移动配电箱必须设置支架,其高度为（0．6-1．5）m支架与箱体应用螺栓固定。
3。5、配电箱门内壁应留适当位置，标示配电箱配线系统及定期检查记录表。

3。6、配电箱用途用量及电缆截面选择一缆表（见系统图)
四、现场用电负荷计算
4.1估算施工用电总容
施工现场电动机总功率计算:ΣP1=40+17。2+4。4+6+8+3+4+4。4+ 2+4+60=153KW
电焊机功率：P1=10KWA、P2=10KW、P3=10KWA、P4=10KW
施工用电总容量
P1=0．5 K2=0．6 COS=0．75
P=1．1×（K1P1+K2P2×COS）
=1．1×（120×0．5+20×0．6×0．75)
=75.9KW
4.2 支路用电负荷计算
支路所带用电设备的总功率为:
P1=(10+4。4+6)×1．1 = 22.44KW
支路用电负荷计算
P=（20+8+4.4+2+6）×1．1=44。44KW
支路用电负荷计算
P=（4。4+6+3）×1．1=13。4KW
4。3选择线路的导线截面
总进户导线截面的选择
I=34.1×103/1。732×380×0.75=69。08A
施工现场总进户线选用3×120+2×70五芯铝芯电缆埋地敷设。
①支路导线截面的选择
I=P/3ucos=12。52×103/1。732×380×0.75=25。3A
1级到2级施工现场支路线选用：3×25+2×16五芯线电缆埋地敷设
支路导线截面选择
I=12.52×103/1。732×380×0。75=25.3A
施工现场3支路线选用3×25+2×16五芯电缆埋地敷设.
五、施工现场临时用电的原则
建筑施工现场专用临时用电的三项基本原则：其一、是必须采用TN—S接地,接零保护系统；其二是必须采用三级配电系统;其三是必须采用两极漏电保护和两道防线。
5.1、三级配电结构
采用三级配电结构。所得三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱（配电室内的配电柜）经分配电箱（负荷或若干用电设备相对集中处）到开关箱（用电设备处）分三个层次逐级配送电力.而开关箱作为末级配电装置，与用电设备之间必须实行“一机一闸制”即每一台用电设备必须有自己专用的控制开关箱，而每一个开关箱只能用于控制一台用电设备。总配电箱,分配电箱开关电器可设若干个分路，且动力与照明宜分路设置。
5。2、两极漏电保护
两极漏电保护和两道防线包括两个内容既：一是设置两极漏电保护系统;二是专用保护零线PE的设施，二者结合形成了施工现场的防触电的两道防线
5。2。1两极漏电保护措施 是指在整个现场临时的用电工程中，总配电箱中必须装设漏电开关，所有开关箱中必须装置漏电开关
5。2.2保护零线（PE）的实施是临时用电的第二道安全防线。
六、安全技术资料
按照《规范》的规定，施工用电安全技术资料应包括八个方面的内容，它是施工现场用电安全管理工作重点集中体现。
1)施工现场用电组织设计的全部资料
2）修改施工现场用电组织设计的资料
3）用电技术交底资料
4）施工现场用电工程检查验收表
5）电气设备试、检查凭单和调试记录
6）接地电阻、绝缘电阻、漏电保护器漏电动作参数测定记录表
7)定期检（复）查表
8）电工安装、巡检、维修、拆除工作记录
七、供电系统
7.1、供电系统基本结构
三级配电是指施工现场从电源进线开始至用电设备之间，应经过三级配电装置.配电时按照《规范》的规定，既由总配电箱(一级箱）或配电室的配电柜开始，依次经过由分配电箱（二级箱）到用电设备。这种分三个层次逐级陪送电力的系统就称为三级配电系统。他的基本结构如下:
↓

7。2、系统的设置规则
三级配电系统应遵循四项基本原则，即分级分路原则，动、照分设规则，压缩配电 间距规则，环境安全规则。
7。2.1、分级分路
1）从一级总配电箱(总配电柜）向二级分配电箱配电可以分路即一个总配电箱（配电柜）可以分若干分路向若干分配电箱配电；每一分路也可分支,直接若干分配电箱。
2）从二级配电箱向三级开关箱配电，同样 ，也可以分路。即一个分配电箱也可以分若干分路向若干开关配电,而其每一分路也可以直接或链接若干开关箱
3）从三级开关箱向用电设备配电实行所谓“一机一闸"制,不存在分路问题。即每一开关箱只能联接控制一台与其相关的用电设备（含插座）,。包括一组不超过30A符合的照明器，或每一台用电设备，必须有其独立专用的开关箱。
按照分级分路规则的要求，在三级配电系统中，任何用电设备均不得越级配电,既其电源线不得直接联结于分配电箱或总配电箱，任何配电装置不得挂接其他临时用电设备，三级配电系统的结构形式和分级分路规则将被被破坏。
7。2.2、动力照明分设
1）动力配电箱与照明配电箱宜分别设置,若动力与照明合置于同一配电箱内（FK）共箱配电，则动力与照明应分路配电。
2）动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。
3)压缩配电间距
压缩配电间距规则是指除总配电箱、配电室（配电柜)外分配电箱与开关箱之间，开关箱与用电设备之间的空间间距应尽量缩短。按照〈〈规范〉〉规定，压缩配电间距规则可用以下三个要点说明：
①分配电箱应设置在用电设备或负荷相对集中的场所
②分配电箱与开关箱的距离不得超过30m
③开关箱与供电的固定式用电设备的水平距离不宜超过3m
4)环境安全
环境安全规则是指配电系统对其设置和运行环境安全因素的要求。
八、漏电保护系统
8.1、采用二级漏电保护系统。是指在施工现场基本供配电系统的总配电箱（配电柜)和开关箱首、末二级配电箱装置中，设置漏电保护器。其中,总配电箱（配电柜)中的漏电保护器可以设置于总路，也可以设置分路，但不准重叠设置。
8。2、专行分级、分段漏电保护原则。实行分级、分段漏电保护的具体体现是合理选择配电箱(配电柜）、开关箱中漏电保护器的额定漏电动作系数.《规范》从确保防止人体间接接触触电危害角度出发，的设置于开关箱和总配电箱（配电柜）的漏电柜的漏电保护器的额定漏电动作系数作出了如下规定：
8.2。1开关箱中的漏电保护器，其额定漏电动作系数电流I△为：一般场所I△≯Ma。潮湿与腐蚀介质场所I△≯15Ma，其额定漏电时间为I△≯30Ma，额定漏电动作时间为I△≯0.1S。
8。2.2总配电箱中的漏电保护器，其额定漏电时间为I△≯30Ma，额定漏电动作时间为I△≯0。1S，其额定漏电动作电流与额定漏电动作时间的乘积I△●，I△●应不超过安全界限值30mA.S既I△●，I△≯30mA.S。
8。2.3漏电保护器级数和线数必须与负荷的根数和线数保持一致。
8.2.4漏电保护器必须一用电工程的接地系统配合使用，才能形成完备可靠的防触电保护系统。
8。2。5漏电保护器的电源进线类别（相线或零线)必须与进线端标记一一对应,不允许交叉混接，更不允许将PE线当И线接入漏电保护器。
8.2.6漏电保护器在结构选型时宜选用无辅助（电磁式）产品，或选用辅助式。电源有故障时能自动断开的辅助电源型（电子式）产品。不能选用辅助电源,故障时不能断开的辅助电源型（电子式）产品。
九、接地装置
接地装置是构成施工现场用电保护系统的主要组成部分之一，是施工现场用电工程的基础性安全装置。在施工现场用电工程中,电力变压器二次测（低压测）中性点要直接接地，PE线要作重复接地，高大建筑机械和主同架金属设施要作防雷接地,以及静电设备要作静电接地等。
9.1、接地装置
所谓接地,是指设备一大地作电气连接或金属性连接.电气设备的接地,通常的方法是将金属倒替埋入低中，并通过导体与设备作电气敛迹（金属性连接）这种埋入低中直接与地接触的金属物体称为接地体，而连接设备与接地应当特别注意，金属燃气管道不能用作自然接地体或接地线索，螺纹钢和铝板不能用作人工接地体。
9.2、接地的分类
接地按起作用分类可分为：功能性接地和保护性接地及兼有功能和保护性的重要接地。
9。2。1保护性接地：
为防止电气设备金属外壳因绝缘损坏带电危及人、畜安全和设备安全，以及设置相应的保护系统需要，而将电器设备正常不带电的金属外壳或其他金属结构接地,成为保护性接地.保护接地分为保护接地、防雷接地、防静电接地。
9。2。2重复接地
在三相四线制系统中，为了增加接地保护系统接地的作用和效果，并提高其可靠性，在其接地线的另一处或多处再作接地(通过增接地装置)称为重复接地。
9。2.3.电缆线路的敷设
1）、电缆敷设应采用埋地或架空两种方式,严禁沿地面明设，以防机械损伤和介质腐蚀.
2）、直埋电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2m高到底下0。23m处必须加设防护套管，防护套管内径不小于电缆外径的1.5倍。电缆接线盒能防水、防尘、防机械损伤,并远离易然、易腐蚀场所。
9。2。4.配电箱的制作要求
1）、配电箱内供电回路必须满足供电系统要求,必须按要求设置工作接零排，PE保护线，要求保护接地排使用30×4铜排制作并直接固定于箱体左下侧。
2）、配电箱体均采用1ＭM以上铁皮制作,箱体应按防雨要求设计具有防雨功能,箱体门应加锁。
3）、箱内导线连接必须按规定提醒分色：当导管穿过配电板时应使用护套，要求箱内开关位置合理,导线排列整齐美观，多股软线接头处应搪锡并加压线端子。所用螺丝必须使用镀锌件,接零排所用螺丝必须加弹簧垫圈、平垫圈。
4)、移动配电箱必须设置支架其高度为(0.6—1。5M)支架与箱体应用螺栓固定，配电箱门必须接地。
5）、配电箱门内壁应留适当位置，标示配典箱配电系统图及定期检查记录表。
6)、配电箱用途用量及电缆截面选择一览表（见系统图)
十。安全用电技术措施
10。1、使用电设施在投入运行前，用电单位应建立、健全用电管理机构，组织好运行、维护专业班组,明确管理机构与专业班组的职责。
10.2、用电单位应建立、建全供用电设施和运行及供电系统。
10。3、建立用电安全岗位责任制，明确各级用电安全负责人。
10.4施工用电完毕后，应由施工现场用电负责人通知维护组,进行拆除.
10.5严禁非电工拆装电气设备，严禁乱接乱拉电线。
10.6配电室和现场的开关箱应加锁
10。7电气设备明显部位应设“严禁、靠近、以防触电”的标志。
10。8接地装置应定期检查
10。9施工现场的大型机具应有专人进行维护和管理
10。10、用电设施的运行及维护人员必须具备下列条件：
10。10。1经医生检查无房碍从事电气工作的病症。
10。10。2掌握必要的电气知识,考试合格并取得合格证书
10。10.3掌握必要的触电解救方法和人工呼吸法
10.10。4运行及维护人员,必须学习和熟悉本规范的有关规定,并应每年考试每次因故间断工作连续3个月以上者,必须重新学习本规范，并经考试合格后方可恢复电气工作。
10。10。5新参加工作的维护电工、临时工、实用人员，上岗前必须经过安全教育,考试合格后在正式电工带领下，方可参加指定的工作
10。10。6供用电设施的运用及维护，必须配备足够的常用电气绝缘工具 ,并按有关规定,定期进行电气性能试验。电气绝缘工具严禁挪做它用。各种电气设施应定期进行巡视检查，每次巡视检查的情况和发现的问题应记入运行施工日志内.
10。10.7低压配电装置,低压电气等，无人值班时，至少应每周巡视一次。配电应每班心事检查一次。500V以下的控制开关及其他不能直接看到刀闸的开关应每月检查一次
10.10。8室外施工现场供用电设施除经常维护外，遇大风、暴雨、冰雹、雪、霜、雾等。
恶劣天气时，应加强对电气设备的巡视和检查，巡视和检查是时必须穿绝缘鞋且不得靠近避雷器和避雷针。
10。10.9新投入运行或大修后投入运行的电气设备，在72小时应加强巡视,无异常情况后,方可按正常周期进行巡视。
10。10。10使用电设施的维护和 检修每年为两次。
10。11用电防水管理
10.11.1施工现场用电，应严格按照用电的安全管理规定，加强电源管理，以防止发生电气火灾。
10.11。2不准高压架点下面搭设临时性建筑物后对方可燃物品。施工现场的道路应畅通无阻,夜间应设照明，并加强值班巡逻。
10.11.3仓库后堆放场内一般应使用地下电源
10.11.4仓库或堆放料场所所使用的照明灯与易燃、堆垛、至少应保持1m的距离.
10。11.5安装的开关、接线盒应距离堆垛外缘不小于1.5m不准乱拉临时电气线路
10.11。6仓库或堆料场严禁使用碘钨灯，以防电气设备起火。
10。11。7对各种电气设备及线路应经常检查维修和管理。
10.11.8建立、建全防水制度，贯彻执行消防法规和有关批示 。
10.11.9组织制定岗位责任制度，水源、电源、管理制度,门卫制度、值班巡查制度、安全防水检查制度和防水操作制度。
10。11.10划分防水责任区,指定区域防水责任人，明确职责，逐级落实防水任务.
10.11。11负责组织消防器材、设备的装置、维修和管理。8）配备专人负责经常检查、监督危险仓库的消防安全工作。
10。11。12负责向职工进行防水安全教育，普及消防知识，提高职工防水警惕性，向各种专业人员和新进场工作的职工，进行专业防火安全知识教育
10.12电气设备安装
10.12。1配电箱内各元器件应安装牢固、平整。
10。12。2配电箱零线应通过接线端子板连接，并与接地端小板分设。
10.12.3配电箱内各组件连接导体截面应大于2.5mm2铜芯线。
10。12.4各种箱体的构架，箱体底座等正常不带电金属体，均应作保护接地，用电设备处应悬挂醒目警告标志。
电气设备的维护和安装均由持证上岗的专业人员完成。
电气设备的使用和维护
1）施工现场的所有配电箱应每十五天由现场专业电工进行一次检查、维护,总配电室内每年按季度分量次进行停电维护、检查。
（2）检查、维修配电箱时严禁带电作业。
（3）配电箱盘面上应标明各回路名称,并作分路标记。
（4）施工现场停止作业1小时以上，应在相应配电箱内实施停电并上锁。
（5）严禁使用不符和规格的熔丝.
施工现场电缆埋地铺设必须达到0.6m深度,并每隔10M作电缆埋地标志。
室内导线及灯具安装必须按图施工.
防雷保护措施
1、施工机具（钢管外脚手架）的防雷按第三类工业建筑建筑构筑物防雷规定设置防雷装置.
2、钢管外脚手架的防雷接地，采用外观多点（每隔10N，转角外作一次接地）每二层架设一组接地与防雷接地体连接。
预防电气火灾措施
1、电气操作人员应认真执行规范，正确连接各种导线，接线柱要压接牢固。
2、配电室的耐火等级要大于三级，室内配置砂箱,绝缘灭火器。
3、严禁超载使用电动机，电机周围不得堆放易燃易物.
4、施工现场地严禁使用电炉，使用电钨灯时，灯与易燃物间距要大于30CM，严禁使用床头开关，且室内灯泡功率不得超过100W.
5、使用电焊机时要执行用火证制度，并备齐防火设备。
6、配电箱、开关箱内严禁存放杂物、易燃物。
7、严格防火检查制度，建立防火队伍。
8、一旦发生电气火灾时，应立即拉闸,穿戴绝缘用品，用干粉灭火机，二氧化碳灭火器，干砂灭火。严禁使用导电灭火剂扑救 。

内蒙古全新建筑工程有限责任公司

巴东县第二高级中学教工宿舍楼工程

临
时
用
电
施
工
方
案
编制单位:巴东县兴东建设总公司
编 制 人：
审 核 人：
编制日期：二○一二年三月 十九 日

目 录
一、 工程概况3
二、编制依据及说明3
1、建设单位提供的有关图纸、资料以及施工场地3
2、国家有关供用电标准3
3、编制说明4
三、现场配电要求4
四、电气防火措施5
五、配电箱与开关箱5
1、漏电保护5
2、配电箱的材质和安置要求6
3、配电箱开关箱装设的电器要求6
4、总配电箱的电器配置与接线7
5、分配电箱的电器配置与接线7
6、开关箱的电器配置与接线7
六、接地与接零保护系统8
1、零点保护措施8
2、TN—S三相五线接零保护架设要求8
七、漏电保护器9
1、漏电保护器的使用9
2、漏电保护的接线方法9
八、现场照明10
1、照明器使用的环境条件10
2、特殊场合照明器的安全电压10
九、安全用电注意事项11
十、负荷计算12
十一、配电箱及设置13
十二、使用机械及手持电动工具15
1、塔吊15
2、砼及砂浆机械使用一般规定16
3、混凝土搅拌机16
4、砂浆搅拌机17
5、混凝土振捣器18
6、圆盘锯18
7、交流电焊机19
十三、临时用电安全措施19
1．安全用电技术措施20
2．安全用电组织措施23

一、 工程概况
本工程位于巴东县野三关镇第二高级中学校园内，建筑层数八层,框架结构，建筑檐口高度24.00米，占地面积945。85平方米,总建筑面积7301。52平方米.
该工程建筑使用年限类别为三类，耐火等级为二级，抗震设防烈度为六度，屋面防水等级为二级，结构设计正常使用年限为50年。

二、编制依据及说明
1、建设单位提供的有关图纸、资料以及施工场地
（1）、建设施工图纸及设计变更通知单。
（2)、施工电源及施工场地。
2、国家有关供用电标准
(1）、《建筑施工现场供用电安全规范》(GB50194-93）
（2）、《施工现场临时用电安全技术规范》（JGJ46—88)
（3)、《漏电保护器安装和运行》（GB1395—92）
（4）、《漏电保护器动作保护器》（GB6829-86）
（5）、《建筑电气工程施工质量统一验收标准》（GB50303—2002）
（6)、《安全电压》(GB3805—83）
（7）、《建筑工程施工质量统一验收标准》（GB50300-2001）第三章首节第一条
（8）、《建筑施工安全检查评分标准》相关内容
3、编制说明
施工用电是建筑施工中一个独立的子系统,在施工全过程中与各部位有相互联系和制约的关系,正确的施工用电是保证安全生产的重要环节。为确保本工程施工质量及安全，圆满完成施工合同规定内容，施工用电必须按以下要求操作。
三、现场配电要求

1、总配电、分配电、闸刀箱、移动开关箱均为合格产品。
2、采用三级配电（总配、分配、开关），二级漏电保护（首级、末级).总配电房地面采用5×5方料做“地笼”，上铺设多层板，总配电柜前后各铺一张绝缘橡胶垫,通风窗采用百页窗防雨水吹入，窗外钉钢丝网片，以防止小动物进入；配电房内设应急照明灯。
3、用电设备实行“一机一闸一箱"，并做到电器额定值与用电设备用电容量相适应。闸刀箱漏电保安器额定动作电流为30mA，漏电动作时间为0。1S.
4、总配电箱和开关箱设置的漏电保护器，其额定漏电动作、电流和时间应作合理配合使之具有分级、分段保护功能。各配电箱进出线必须用PVC塑料止水弯管,应防尘、防雨、门锁齐全.
5、专用保护零线必须通过专用接线端子板连接紧密,与工作零线分开.
6、现场所有的总、分配电箱及相关设备应做重复接地,除配电房工作接地处（工作接地电阻不大于4Ω），应在每个回路各做一组重复接地，其接地电阻不大于10Ω，现场临时用电绘制配电线路图.
7、现场所使用的橡皮电缆应为三相五线制的五芯电缆,埋地敷设时应砌电缆沟，埋地深度不小于0。6m，并在电缆上下均匀铺设不小于50mm厚的细砂，最上面用土覆盖，并有走向标识和警示牌.
四、电气防火措施
1、总配电房檐口高度应在2。8m以上，房门应向外开启，室内应通风防鼠,备有两只以上干粉灭火器。
2、配电房内禁止堆放物品。
3、各类配电箱和用电设备周围禁止堆放易燃、易爆物品,道路通畅，前后有维修
工作面。
4、各用电设备和导线接头要连接牢固，保证有足够的接触面,并做好绝缘防护，以免造成短路或接触不良而放弧发热。
5、生活用电应严加防范,室内照明灯具距地面不得小于2。5m，远离易燃物，宿舍灯具不得挂在床头帐边。
五、配电箱与开关箱
1、漏电保护
本工程临时用电采用TN—S三相五线三极配电两极保护。三极配电指总配电箱、分配电箱、开关箱,动力配电与照明配电分别设置.两极保护指总配电箱和开关箱必须设置漏电保护器。
2、配电箱的材质和安置要求
（1）配电箱、开关箱采用铁板制作，铁板的厚度大于1。5mm。 （2）固定式配电箱、开关箱的下底与地面的垂直距离大于1。3m，小于1.5m；移动式配电箱、开关箱的下底与地面的垂直距离大于0。6m，小于1。5m。 （3）分配电箱与开关箱的距离不超过30m。开关箱与其控制的固定式用电设备的水平距离不超过3m.
（4）配电箱、开关箱装设在干燥、通风及常温场所。 （5）配电箱周围有二人同时工作的空间和通道，无任何碍操作及维修工作的物品；无灌木、杂草。 （6）配电箱、开关箱有防雨、防尘设施，有门锁.
3、配电箱开关箱装设的电器要求
(1）箱内安装是左大右小,大容量的控制开关和熔断器装设在左面，小容量的开关器安装在右面.
(2）配电箱内的电器,安装在非木质的绝缘安装板上。 （3）配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均作可靠的保护接零。保护接零采用标准的黄/绿双色线及专用接线板连接，与工作零线有明显的区别。 （4）配电箱、开关箱电源导线的进出为下进下出。 （5）导线的进、出口处，加强绝缘，并将导线卡固。 （6)配电箱、开关箱内选用铜线.为了保证可靠的电气连接，保护零线采用绝缘铜线。 （7)所有配电箱，均标明其名称、用途,并作分路标记.
4、总配电箱的电器配置与接线
（1）本工程用电采用TN—S系统。因本工程现场较大，临时线路较多,所以总配电箱设置漏电保护器（FQ）。 （2)总配电箱，装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）;总开关电器的额定值、动作额定值与分路开关电器的额定值、动作额定值相适应。 （3)总配电箱,装设电压表、总电流表、总电度表等仪表。
5、分配电箱的电器配置与接线
（1)分配电箱的电器配置与接线，与总配电箱的电器配置与接线，以及配电线路相适应。 （2）分配电箱，装设总隔离开关、分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作额定值与分路开关电器的额定值、动作额定值相适应。
6、开关箱的电器配置与接线
（1）开关箱的电器配置与接线,与分配电箱的电器配置与接线,以及配电线路相适应。开关箱设置漏电保护器。
（2）每台用电设备，有各自专用的开关箱，实行“一机一闸一箱"制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。 （3）开关箱内开关电器，能在任何情况下都可以使用电设备实行电源隔离。开关箱设置漏电保护器。
六、接地与接零保护系统
1、零点保护措施
本工程施工现场比较宽广，用电设备较多，用电量大。为防止在TN—C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN—S三相五线接零保护。
2、TN—S三相五线接零保护架设要求
（1）保护零线不通过开关或熔断器。 （2）保护零线作为接零保护的专用线，单独使用，电缆用五芯电缆。 （3）保护接零除了从总配电箱电源侧引出外，在任何地方不与工作零线有电气连接. （4）保护零线的截面积必须满足相应的要求。 （5）保护零线的统一标志为黄/绿双色线，在任何情况下不将其作负荷线用。 （6）重复接地在保护零线上.工作零线不加重复接地. (7）保护零线除了在配电室或总配电箱作重复接地外，还在配电线路的末端做重复接地。
七、漏电保护器
1、漏电保护器的使用
（1）当人员触电时，在尚未达到受伤害的电流和时间内即跳闸断电. (2）若设备线路发生漏电故障，应在人尚未触急时即先跳闸断电,避免设备长期存在隐患，以便及时发现并排除故障。
(3）可以防止因漏电而引起的火灾或损坏设备等事故。
2、漏电保护的接线方法
（1)漏电保护器，装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。 （2）开关箱内的漏电保护器的额定漏电动作电流不大于30mA,额定漏电动作时间小于0。1s。 （3)用于潮湿场所的漏电保护器，采用防溅型产品,其额定漏电动作电流不大于15A，额定漏电动作时间小于0。1s。
（4）总配电箱和开关箱中两极漏电保护器的额定漏电动作电流和漏电动作时间,合理配合，具有分级分段保护功能。 （5）漏电保护器,按产品说明书安装和使用.对搁置已久又重新启用和连续使用一个月的漏电保护器，认真检查其特性，发现问题及时修理或更换。
八、现场照明
1、照明器使用的环境条件
（1）在正常的空气相对湿度时使用,选用开启式照明。 （2)在潮湿或特别潮湿的场所，选用密闭型防水防尘照明或配有防水灯头的开启式照明器.
2、特殊场合照明器的安全电压
（1）在高温、导电灰尘和灯具离地低于2.5m等场所的照明，电源电压不大于36V。 （2)在潮湿易触电体及带电体场所的照明电源电压不大于24V. （3）在特别潮湿的场所、导电良好的地面或金属容器内工作的照明电源电压不大于12V.
（4）宿舍内不得使用大功率电器，如电炉、电水壶、电饭锅等.
九、安全用电注意事项
1、要严格遵守安全用电规范和操作规程，在检修电气设备前应先断开电源,并用电笔检验确认无电后方能进行工作，不得带电作业.
2、现场所使用的电气设备、照明灯具的金属外壳或支架必须作保护接零,地下室和移动式照明灯具必须采用低压（36V及以下)电源供电.
3、电工每日应对施工现场临时用电进行检查，所有线路均应为专业电工架设，尤其照明线路未经允许他人不得擅自架设。电工巡检应穿戴绝缘手套、鞋，使用绝缘工具，发现温度过高或绝缘下降应及时查明原因，消除故障。电工每日应将每日工作情况进行记录,每月对各接地电阻进行复测并做好记录.
4、电动机械、电气设备拆除后，不应留有可能带电的电线，如果电线必须保留，应将电源切断，并将裸露的电线端部包上绝缘胶带。
5、停电工作时,必须在切断电源的开关上悬挂“有人工作，不准合闸”的警告牌,并将不带电部分的线路接地。挂有上述警告牌的开关，未经挂牌人同意,在任何情况下不得擅自将警告牌摘除，更不得合闸。
6、 低压变压器使用时（如内粉刷、潮湿环境照明等）应将支架稳固地放置在绝缘、干燥处，旁边悬挂警示牌。
十、负荷计算
用电设备总容量计算

现场机械设备一览表（范表)
序号
机械名称
单位
数量
功率
备注
1
搅拌机
台
1
24KW

2
混凝土配料机
台
1
12KW

3
电焊机
台
1
63KVA

4
切断机
台
1
2。5KW

5
钢筋弯曲机
台
1
3。0KW

6
成型机
台
1
4。0KW

7
切割机
台
1
2.5KW

8
钢筋调直机
台
1
3KW

9
塔吊
台
2
2×73 KW

合 计
63KVA+197 KW

总用电量为：

式中：
P—供电设备总需要容量(KVA）
P1-电动机额定功率(KW)
P2—电焊机额定容量(KVA)
P3—室外照明容量（KW）本工程室外照明用电容量取总动力用电的15％为30KW
-电动机的平均功率因数（本工程取0。75）
K1、K2、K3—需要系数（本式中K1取0。6、K2取0。6、K3取1。0）

按允许电流选择导线截面：
=1。05255。4=236。67KVA

式中:
I线—电流值（A）
P—供电设备需要容量（KVA)
K—需要系数本式中取0.6
U线—电压（V）
cos功率因数本式中取0.75
=287.68A
建设单位提供的总进线电缆为YJV22—3＊240+2＊120,查表允许载流量为660A＞287.68A，满足要求。
十一、配电箱及设置
1、配电系统应设置室内总配电箱和室外分配电箱或设备室外总配电箱和分配电箱，实行分级配电,两级保护。
2、动力配电箱与照明配电回路的漏电保护宜分别设置,如果置在同一配电箱内，动力和照明线路应分路设置。
3、配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。不得装设在易受外来固体物撞击、强烈振动，液体浸溅及热源烘的场所，否则，须作特殊防护处理。
4、配电箱、开关箱周围应有足够二人同时工作的空间和通道.不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草.
5、配电箱、开关箱应装设端正、牢固,移动式分配电箱、开关箱应装设在坚固的支架上。
6、配电箱、开关箱内的连接线应采用绝缘导线，接头不得松劲，不得有外露带电部分。
7、配电箱，开关箱必须防雨、防尘.
8、配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。
9、每台用电设备应有各自专用的开关箱，必须实行“一机一闸、一漏一箱”制,严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）.
10、漏电保护器的选择应符合国际GB6829—86《漏电电流动作保护器(剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。使用与潮湿和有腐蚀介质声所的漏电保护器应用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0。1S.
11、总配电箱和开关箱中两极漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
12、所有配电箱均应标明其名称、用途,并作出分路标记。
13、所有配电箱门应配锁，配电箱和开关箱应由专人负责，电工巡视记录，档案专人管理内容齐全。
14、所有配电箱、开关箱每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。
15、对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电,并悬挂停电标牌，严禁带电作业。
16、所有配电箱、开关箱在使用过程中必须按照下述操作顺序.送电操作顺序为:总配电箱-—分配电箱-—开关箱
17、施工现场停止作业一小时以上时,应将动力开关箱断电上锁。
18、配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。
十二、临时用电安全措施
安全用电措施施工临时用电施工组织设计的组成部分，是保障现场临时用电工作可靠运行和人身、设备安全中不可少的配套设施。
1．安全用电技术措施
（1）接地与接零
1）在施工现场专用的中性点直接接地的低压电力线路中，必须采用TN—S 接零保护系统。
2)保护零线与工作零线分开单独敷设，不作它用，保护零线PE 必须采用绿黄双色线；
3）保护零线必须在配电室（或总配电箱）配电线路中间和末端至少三处作重复接地，重复接地应与保护零线相连接。
4)保护零线的截面积应不小于工作零线的截面，同时必须满足机械的要求,其中，架设设备相连的保护零线为截面不小于2。5mm2 的绝缘多股铜线。
5）电气设备的正常情况下不带电的金属外壳、部件、管道、轨道、金属操作以及靠近带电部分的金属围栏、金属门等均应作保护接零.
（2)配置漏电保护器
1）施工现场的配电箱(配电室）和开关箱应至少配置两级漏电保护器。
2）漏电保护器应选用电流动作型，一般场合漏电保护器的额定漏电动作电流应不大于10mA ，额定漏电动作时间不大于0。1s；额定漏电动作电流和额定漏电动作时间乘积的极限值为（不大于）30mAs .
3）漏电保护器的使用接线应与基本保护系统相适应、相配合，在任何情况下，漏电保护器（其剩余电流互感器）只能通过工作线，而不能通过保护线。
（3）开关箱实行一机一闸制
（4）外电防护
施工现场的在建工程应按JGJ59－99《施工现场临时用电安全技术规范》的要求，保证与外电线路的安全距离或采取相应的防护措施。
(5)配电系统
1)开关电器及电气装置必须完好，无损.
2）开关电器及电气装置端正、牢固，不得乱放置。
3）带电导线与导线之间的接头必须绝缘包扎。
4)带电导线必须绝缘良好。
5)带电导线上不得搭、挂、压其他物体.
6）电气装置的进线端必须作固定连接。
7）配电箱与开关箱应作名称、用途、分路标记.
8）配电箱、开关箱应配锁并专人负责。
9）电焊机应单独开关,焊把线应双线到位，不得借用金属道、脚手架及结构钢筋作回路地线，电焊机设置点应防潮、防砸。
10）手持电动工具的电源线、插头和插座要保持完好,电源线不得任意接长和调换,工具的外绝缘应完好无损，维修、保管由专人负责。电气装置应定期检修，检修时必须做到：（A）停电；（B）悬挂停电标志牌,挂接必要的接地线；（C）由相应级别的专业电工检修;（D)检修人员应穿戴绝缘鞋和手套,使用电工绝缘工具；（E）有统一组织和专人统一指挥.
（6）照明
1）在坑内作业、夜间施工或自然采光差的场所、作业厂房、料具堆放场、道路仓库、办公室、食堂、宿舍等设置一般照明、局部照明或混合照明.
2）根据使用场所的环境条件选择相应的照明器,如开启式、防水型。
3）用220V 电源照明时，要在电源一侧加装漏电保护器，使用行灯照明，其
