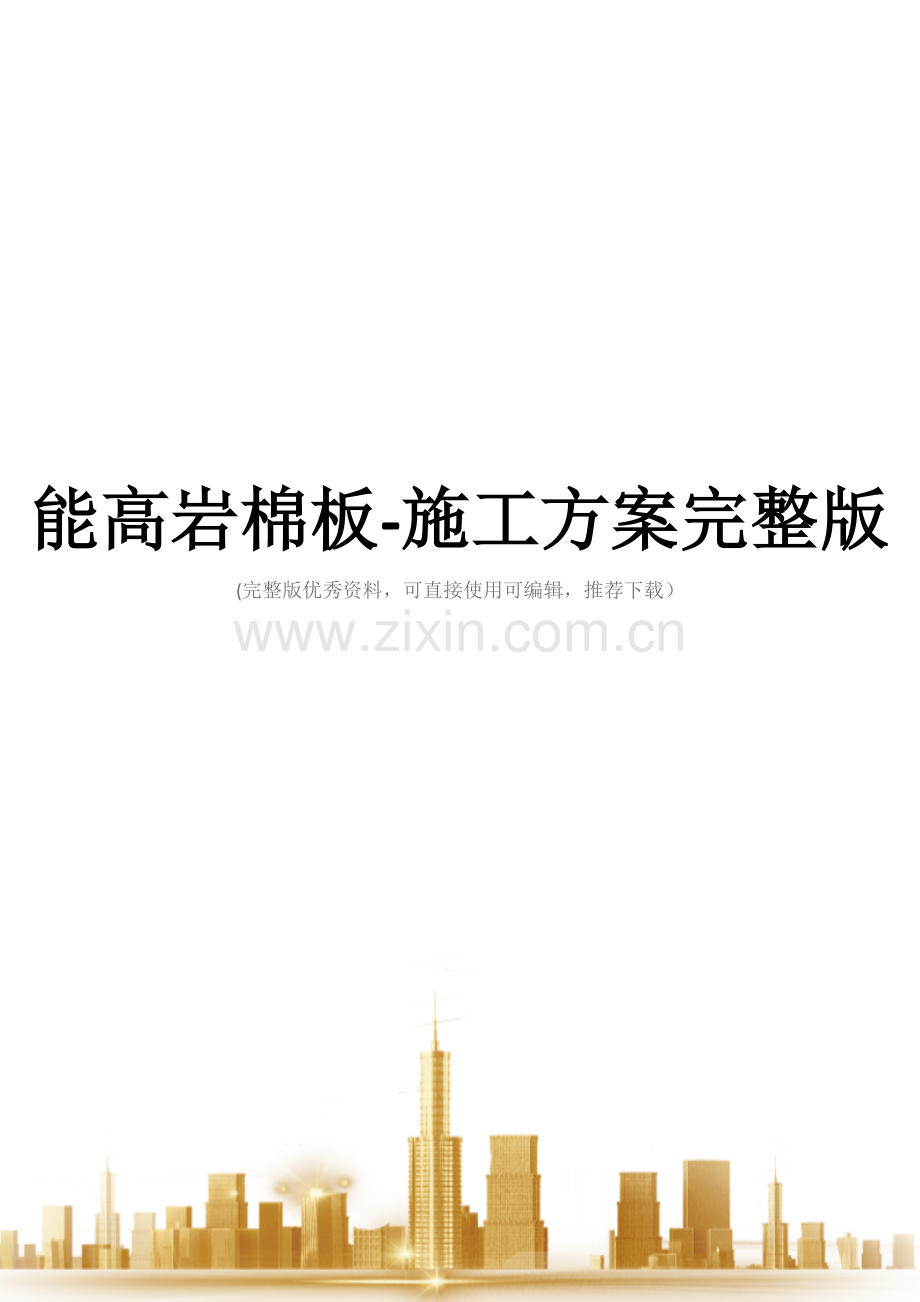

能高岩棉板-施工方案完整版
(完整版优秀资料，可直接使用可编辑，推荐下载）

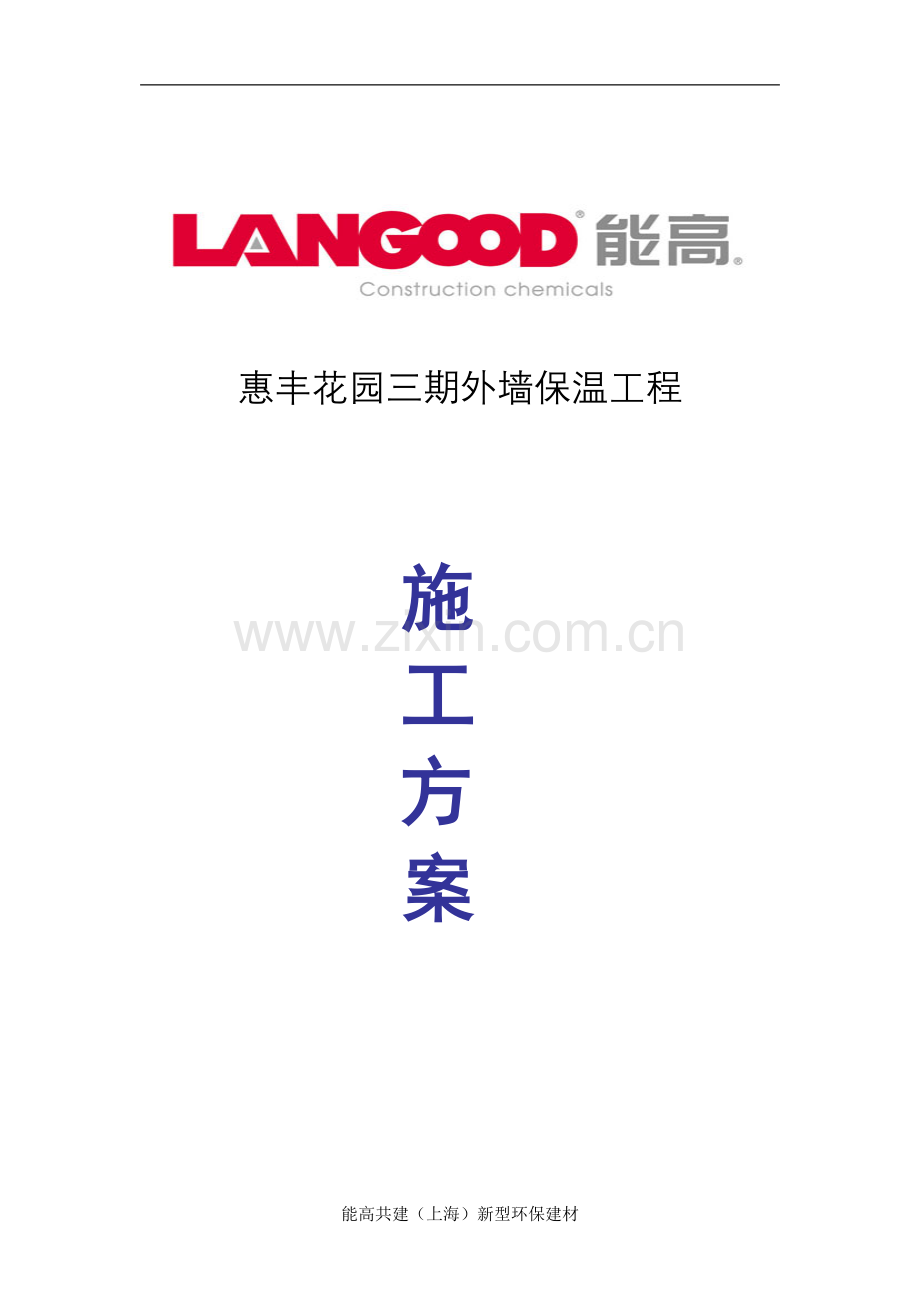

惠丰花园三期外墙保温工程

施
工
方
案

澳洲能高（中国）
1 工程概况
惠丰花园三期位于浒关镇镇政府南，地理位置非常优越！交通方便！该项目有3栋11层和3栋26层!采用30㎜厚岩棉板系统,外墙采用涂料饰面。

第一章 岩棉板薄抹灰外墙外保温系统技术参数及性能指标（苏 JG/T046-2021岩棉外墙外保温系统应用技术规程)

1． 薄抹灰外墙保温系统的性能指标应符合表1的要求。
表1 薄抹灰外保温系统的性能指标
试验项目
性能指标
抗冲击强度，J
普通型
≥3。0
加强型
≥10.0
水蒸气湿流密度，g/(m2·h)
≥0。85
2． 聚合物粘结砂浆的性能指标应符合表2的要求。
表2 聚合物粘结砂浆的性能指标
试验项目
性能指标
拉伸粘接强度，Mpa（与水泥砂浆)
原强度
常温常态≥0.70,耐水≥0.50
拉伸粘接强度,Mpa（与岩棉带）
原强度
≥0.10，破坏界面在岩棉带上
可操作时间，h
1～2
3． 聚合物抹面砂浆的性能指标应符合表3的要求。
表3 聚合物抹面砂浆的性能指标
试验项目
性能指标
拉伸粘接强度，Mpa（与水泥砂浆）
原强度
≥0.70
拉伸粘接强度，Mpa(与岩棉带）
原强度
≥0。10,破坏界面在岩棉板上
抗压强度/抗折强度

≤3.0
可操作时间，h
1～2

4． 增强网的性能指标应符合表4的要求。
表4 标准网的性能指标
试验项目
性能指标
网孔中心距
4～6或10×10
单位面积质量，g/㎡
≥160
断裂应变，％
≤5
断裂强力，N/50mm
≥1500
耐碱断裂强力保留率(经纬向），％
≥50
表4 增强网的性能指标
试验项目
性能指标
网孔中心距
4～6
单位面积质量,g/㎡
≥350
断裂应变，%
≤20
断裂强力，N/50mm
≥3000
耐碱断裂强力保留率(经纬向），％
≥50

5． 岩棉板应为A阻燃型，其性能指标除应符合表5、表6的要求。
表5 岩棉主要性能指标
产 品 性 能
TG—L150岩棉带
岩棉板
单 位
TG 7。5
TG10
TG15
密度
100-120
140—160
160—180
180—200
kg/m3
厚度
30—200
40-100
40—100
40-100
mm
抗压强度(垂直于表面且厚度>=50mm）
—
〉=40
>=60
〉=80
kPa
抗压强度（纤维方向)
>80
—
kPa
抗拉强度 （垂直于表面）
-
〉=7.5
〉=10
〉=15
kPa
抗拉强度(纤维方向)
〉=150
-
kPa
防火性能
A级
—
平均温度25OC导热系数
<=0.045
< =0.038
W/mK
憎水率
〉99
>99
%
吸水性
(部分浸入，24h)
< 0。5
〈 0.5
kg/m2
酸度系数
>=1.8
—
尺寸稳定性
相对变化率均不大于1。0%
％

表6 岩棉板允许偏差（参照EPS板允许偏差）
试验项目
性能指标
厚度,mm
≤50mm
+1.5
＞50mm
+2.0
长度，mm
+2.0
密度,mm
+1.0
对角线差，
+3.0
板边平直，mm
+2.0
板面平整度，mm
+1。0
注:本表的允许偏差值以1200mm长×200mm宽的岩棉带为基数。

第二章 施工组织及方法、施工程序说明和附图

岩棉板薄抹灰外墙外保温系统基本构造

基层墙体

①

粉刷层

②
岩棉带薄抹灰聚合物砂浆做法
外墙外保温系统基本结构

外饰面

⑩
构造示意图
锚
固
件

③
粘结层

④
保温层

⑤
专用界面乳液⑥
底层保护层

⑦
单层增强材料
⑧
面层保护层
⑨

混凝土墙、各种砌体墙
水泥砂浆
、混合砂浆
金属锚栓
聚合物双组份粘结砂浆
外墙保温专用岩棉板
聚合物界面剂
聚合物双组份抹面砂浆
双层耐碱玻纤网格布
聚合物双组份抹面砂浆
涂料

岩棉板薄抹灰外墙外保温施工方案

一、 岩棉板外墙外保温材料
1、 聚合物H55—100单组份粘结砂浆
2、 外墙保温专用岩棉板
3、 聚合物界面剂
4、 金属回拧锚栓
5、 单/双层耐碱玻纤网格布
6、 聚合物H55—101双组份柔性抹面砂浆

二、 主要施工工具
电动搅拌器、塑料搅拌桶、电箱、开槽器、壁纸刀、剪刀、墨斗、棕刷、粗细纱纸、铁抹子、槽抹子、角抹子、拉线、钢卷尺、铝合金靠尺、拖线板、冲击钻、锤子等.

三、 施工条件
（1） 门窗框应安装到位，墙面抹灰施工结束及验收合格。保证墙面清洁、干燥、无松散的砂浆和杂物,基层处理应符合《建筑装饰装修工程质量验收规程》(GB50210)中一般抹灰工程质量要求.
（2） 保温系统施工过程中施工现场环境温度和基层墙体表面温度不得低于5℃。

四、 施工工艺流程
验收基层平整度垂直度

清理基层

单组份H55-100粘结砂浆

测量放线、挂基准线浆

涂刷界面乳液

粘贴岩棉板

涂刷界面乳液

底层双组份抹面砂浆

双层/网格布

双组份H55-101A-1柔性抹面砂浆

金属锚栓

双组份柔性抹面砂浆

保温层质量验收

五、 施工要点
1、 基面墙体处理（总包负责)
（1） 基层墙体必须清理干净，使墙面没有油、浮尘、污垢、脱模剂、风化物、涂料、霜、泥土等污染物或其他妨碍粘结的材料，并剔除墙表面的突出物，使之平整。
（2） 应清除基层墙体中松动或风化的部分，并用水泥砂浆填实后找平.
（3） 墙面平整度不符合要求时可用1：3水泥砂浆进行填实找平。基层必须干燥并具有一定的机械强度。对新建工程的结构墙体，基层应符合《建筑装饰装修工程质量验收规程》（GB50210）中一般抹灰工程质量要求。
2、 放出墙面垂直与水平控制线
（1） 全面检查墙面的垂直度与平整度，不符合标准的墙面要求粉刷班组立即整改.
（2） 在符合要求的墙面上用细线吊出墙面的垂直线.
a) 将一小块岩棉带粘贴在外墙的大角处，将细线垂下通过板材,上端固定于墙面上，找好墙面垂直后，将细线下端固定于墙体上。
b) 在同一墙面的另一侧同样放出另一根垂直控制线.
（3） 安装水平控制线。将一根细线绑于两侧的垂直控制线上，粘贴板材时，必须按照水平控制线来逐排粘贴。
3、 拌制粘结剂
（1） 在干净的塑料桶里倒入一定量的洁净水，采用手持式电动搅拌器边搅拌边加粉剂粘结剂，二者重量比为4:1；充分搅拌5—7分钟,直到搅拌均匀，稠度适中（约110），放置5分钟熟化；使用时，再搅拌一下即可使用。拌制工作应有专人负责，严格计量。
（2） 拌制后的粘结剂在使用过程中不可再加水拌制使用.拌好的料应注意防晒避风，以免水份蒸发过快而出现表面结皮现象。
（3） 如搅拌桶内的材料放置时间过长，出现表面结皮及部分硬化时，则应当作废料处理。
（4） 注意聚合物改性粘结剂只需加净水,不可加入其他添加料如：水泥、砂、防冻剂及其他异物；注意调好的粘结剂宜在3小时内用完；工作完毕,务必及时清洗干净工具.
4、 粘贴翻包网格布
（1） 标准网格布应在下列系统端部进行翻包：
c) 门窗口;
d) 勒脚、阳台、雨篷等系统的尽端部位；
e) 女儿墙顶部;
（2） 翻包标准网格布的布骤如下:
f) 裁剪窄幅标准网格布200mm宽，长度应由需要翻包的墙体部位的尺度而定。
g) 在基层墙体上需翻包的部位，涂抹上粘结胶浆，宽度为65mm，厚度约为2mm.
h) 将窄幅网格布的一端65mm压入粘结胶浆中,余出的网格布甩出备用，并保持其清洁。
i) 将岩棉板的背面涂好粘结胶浆，将其粘结在墙上,然后用抹子轻轻敲击，使其与墙面粘结牢固。
j) 将翻包部位的挤塑板的正面和侧面，均匀抹上抹面砂浆，将预先甩出的窄幅网格布沿板侧翻转，并压入抹面砂浆内。
k) 按正确方法粘贴宽幅标准网格布，使其覆盖在翻包的网格布上。
5、 预涂岩棉板专用界面乳液
为提高聚合物砂浆与岩棉带的粘结力，需要在施工前对岩棉板表面预涂专用界面处理液(粘结面可以仅在要粘结处局部涂刷，聚合物砂浆面需要整面涂刷)，涂液后至岩棉带表面有一定粘性后可进行后续施工。
6、 粘贴岩棉板
岩棉板的粘贴使用条粘法。
条粘法：当采条框布胶：用抹灰刀将粘胶均匀地抹到保温板表面上,然后用1.5cm的方齿边抹灰刀拖刮一次，齿抹刀与板面角度应在450—600 ，外围抹一圈约40mm宽粘结胶浆，并在下口刮开一缺口，具体图示见下面图示.

岩棉板采用点沾粘贴法
以确保粘结面积达到岩棉板面积的60%。
（1） 涂抹砂浆的工作平台，应避免直接放置在风口处，以避免过大的穿堂风而加速粘接剂的表面结皮,进而降低粘接强度。
（2） 粘结剂以指触方法确定是否可以使用(指触不粘粘结剂时不可再使用），搅拌均匀的粘结剂在使用时应在每粘贴一片岩棉带前用抹刀搅拌一下粘结剂以避免结皮。
（3） 将粘结剂涂抹在岩棉板上后,应立即将板平贴在基层墙体上滑动就位(注意:粘结剂涂抹在岩棉板表面后，若在空气中暴露时间过长,粘结剂表面易形成一层薄薄的结皮而影响粘结强度)，粘贴时应轻揉、均匀挤压.为了保证板面的垂直与平整，应随时用一根长度不小于2m的侣合金靠尺进行压平操作。
（4） 板与板之间要挤紧，板间不留间隙，接缝处不得涂抹粘结剂.每贴完一块应及时清除可能挤出的粘结剂.
（5） 岩棉板的粘贴应自下而上,并沿水平横向粘贴以保证连续结合，而且两排岩棉板竖向错缝宜为1/2。

（6） 岩棉板粘结时应无拼接缝，当板缝间隙大于2mm时，应用岩棉条填实后修平,不可用砂浆填充.
（7） 在墙拐角处应先排好尺寸并裁切好岩棉板，使其粘贴时垂直交错连接,以保证拐角处平整和垂直。
（8） 门窗洞口四角处的岩棉带不得拼接，应采用整块的岩棉带切割成形，岩棉带接缝应距角部至少200mm.
（9） 粘贴岩棉板时应注意以下事项:
a) 贴板操作应迅速，在岩棉板安装就位前，粘结胶浆不得有结皮；
b) 岩棉带的接缝应紧密,且平齐;
c) 仅在板边需要翻包网格布时，才可以在带边的侧面涂抹粘结胶浆，其它情况下均不得在板侧面涂抹粘结胶浆，或挤入粘结胶浆（包括嵌缝用的板条)，以免引起开裂；
（10） 岩棉板施工完毕后，至少需静置24h，才能进行修整,以防止岩棉板移动，减弱材料与基层墙体的粘结强度.粘贴岩棉板的允许偏差及检验方法（参照EPS板黏贴时的允许偏差及检验方法）（见下表）。
粘贴岩棉板的允许偏差及检验方法
项次
项目
允许偏差（mm）
检验方法
1
表面平整度
3
用2m质量检查尺检查
2
立面垂直度
3
用2m质量检查尺检查
3
阴、阳角垂直
3
用2m质量检查尺检查
4
阴、阳角方正
3
用200mm直角尺检查
5
接缝高差
1。5
用直尺和楔形塞尺检查
（11） 几项需要注意的问题：
a) 材料从室外散水坡以上400mm处开始粘贴，预留出防水部位，后期修补。
b) 未安装门窗框的洞口周边，每边预留出250mm宽，待门窗框安装完成后补做.
7、 修整岩棉板
（1） 对于岩棉板接缝不平处可用美工刀进行削平处理.
（2） 修整完毕，将碎屑及其它粉尘清理干净。
8、 再次预涂岩棉板专用界面乳液.
9、 拌制H55—101聚合物抹面砂浆（同上述H55—100粘结砂浆做法.）
10、 用抹面砂浆粘贴网格布，待乳液达到一定的粘度时方可施工抹面层。
（1） 粘贴网格布之前一定要先检查岩棉带是否干燥，表面是否平整，并除去板面的有害物质、杂质或表面变质部分。
（2） 用抹子将拌制好的抹面砂浆均匀的涂抹在岩棉带上，厚度约为1。5mm，然后迅速贴上事先剪切好的网格布，再用抹刀用力挤压并抹平。
（3） 网格布应自上而下沿外墙铺设。拉直绷平，用铁抹子由中间向两边将网格抹平。
（4） 大面铺设的网格布沿门窗的转角拐进粘贴。
11、 安装金属锚栓
（1） 待网格布施工24小时后，可以进行锚栓的安装.用冲击钻钻孔，锚固深度为基层内不小于25mm，(注意：钻孔时冲击钻钻头应与墙面保持垂直,以避免由于钻头的偏斜而扩大孔径,进而影响锚栓的锚固效果)。
（2） 锚栓使用数量：
锚栓按@400水平垂直布置，锚栓大约使用数量4-6个/m2;
用锤子将固定锚栓及膨胀钉敲入，锚栓和膨胀钉的顶部应与岩棉带表面齐平或略敲入一些，以保证膨胀钉尾部进一步膨胀而与基层充分锚固。
（3） 待金属锚栓安装完成后，再进行最后一道抹面砂浆的施工.要求完成墙面的垂直度、平整度均小于4mm，同时要求线条顺直，阴阳角方正。
12、 岩棉板保温系统面层的允许偏差及检验方法（参照EPS板保温系统面层的允许偏差及检验方法）（见下表)。
岩棉板保温系统面层的允许偏差及检验方法
项次
项目
允许偏差（mm)
检验方法
1
表面平整度
4
用2m质量检查尺检查
2
立面垂直度
4
用2m质量检查尺检查
3
阴、阳角垂直
4
用2m质量检查尺检查
4
阴、阳角方正
4
用200mm直角尺检查

六、 部分节点详图另详。

能高岩棉板薄抹灰外墙外保温系统成品保护及注意事项
⒈ 成品保护
岩棉板
l 避免阳光直射
l 远离火源
l 远离石油烃类等有机溶剂
l 无白蚁生存区域
l 水平平放，严防倾斜或弯曲受压变形
l 严防重物挤压或撞击,尖物穿刺
聚合物改性粘结和抹面材料
l 放置区域:干燥、阴凉通风
l 包装严密,内衬聚乙烯薄膜防水防潮，包装袋上标签明确
l 未使用完物料的包装袋口需要扎紧，严防露口放置
耐碱玻纤网格布
l 网布贮存在干净、干燥区域，
l 远离火源，严防尖物或刀具损伤
l 网布裁剪时，应尽量顺着经纬线方向进行
施工工具
l 配备好外保温系统专用施工工具
l 做好专用工具的管理和维修
l 做好专用工具的清洁和保养
2．系统注意事项
l 严格检查和处理好基层面后方可施工
l 施工和养护温度严格控制在5℃以上
l 保温建筑的区域无白蚁生长存在
l 不要在雨天潮湿环境和阳光直射下施工
l 下雨天停止施工，并做好施工面的防潮工作
l 冬季来临，临时停止前应对已经施工的保温板表面用布加以保护
l 施工时严格执行施工程序，施工好的表面严防破坏或损伤
根据个体建筑工程项目要求，根据本系统的实际特点结合个体工程设计要求，图示细部处理详图,遵循的基本原则是:柔性连接，注重防水
1、阳角节点
说明:
1 岩棉板交错排布；
2 阳角部位网格布（400mm）预先贴好，两边面层网布压在窄幅网布上。
3 确保阳角的垂直度和直线度；
4 距离阳角10—15㎝有锚栓锚固进一步稳定阳角部位.
2、穿墙管道节点详图
说明：
1 岩棉板与穿墙管道接界处有弹性防水涂膜粘结与防水渗透；
2 距离管道10-15㎝锚栓锚固稳定，加强与确保保温层与管道紧密贴合；
3、阳台、空调板处节点详图
说明：
1 岩棉板与阳台、空调板接界处有弹性防水涂膜密封粘结与防水渗透；
2 距离管道10—15㎝锚栓锚固稳定,加强与确保保温层与阳台、空调板基部紧密贴合；
4、勒脚处节点详图

说明：
1 勒脚一般距离地面不低于20㎝。
2 岩棉板需要网布翻包；
3 如图所示在接口处需要防水涂料密封与防水，搭接宽度各10㎝为宜。

5 、雨水管节点详图

说明：
1 一般而言固定雨水管的固定件预先安装,且安装连接到结构墙体中;
2 万一后安装，需要作好防水密封处理，且固定件要求稳固.

6、 阴角节点构造详图
说明：
1岩棉板交错排布；
2 距离阴角10-15㎝锚栓固定稳定；
3 阴角部位网格布（400mm）预先贴好,两边面层网布压在窄幅网布上。
7 、 混凝土屋檐节点详图

说明：
1 岩棉板与混凝土顶板紧密结合,防水涂膜柔性粘结与密封防水；
2 距离顶板10—15㎝设置锚栓固定稳定接口处板材，防止位移。
8、 混凝土压顶处节点处理详图
说明:
1 岩棉板与混凝土顶板紧密结合，防水涂膜
柔性粘结与密封防水；
2 距离顶板10—15㎝设置锚栓固定稳定接口处板材，防止位移.

9、 屋檐口处节点处理
说 明：
1 屋檐口下部防水密封处理类似上图;
2 屋檐口上部防水处理按照图示处理，并
遵循有关屋面防水规范。

10 、 固定件布置图
说明:
1 岩棉板应错缝。
2 阳角部位岩棉板应错茬铺板；
3 锚栓数量：4-6个/m2。

11 、 门窗洞口布置图

说明：
1岩棉板在洞口四角处不允许接缝,接缝距四角≥200mm，以免在洞口处饰面层出现裂缝。

2门窗洞口锚栓数量:4-6个/m2。

12 、 分格缝详图

说明：
1. 岩棉板安装完毕，待第一道抹面胶浆(嵌入网格布）固化好后,在施工面上弹出分格条的位置，用开槽机沿着线条开槽，缝底保温板厚度应大于20mm;
2 宽度应大于等于20mm,分格条用密封防水涂膜材料粘 结填嵌入槽口中，注意此处密封必须密实.
13 、 滴水线处理图
说明:
1岩棉板安装完毕，待第一道抹面胶浆（嵌入网格布）固化好后，在施工面上弹出滴水条的位置，开槽机沿着线条开槽，缝底保温板厚度应大于20mm；
2缝宽度应大于等于滴水条的宽度，用密封防水涂膜材料把滴水条粘结填嵌入槽口中，注意此处密封必须密实.
备 注：
以上节点防水与密封处理所用材料系高弹性水泥基K11-4000防水涂料与本系统具优良相容性与匹配性，主要性能指标:
1 抗拉胶结强度≥1.2Mpa
2 断裂延伸率≥200%
能高共建（上海）新型环保建材
