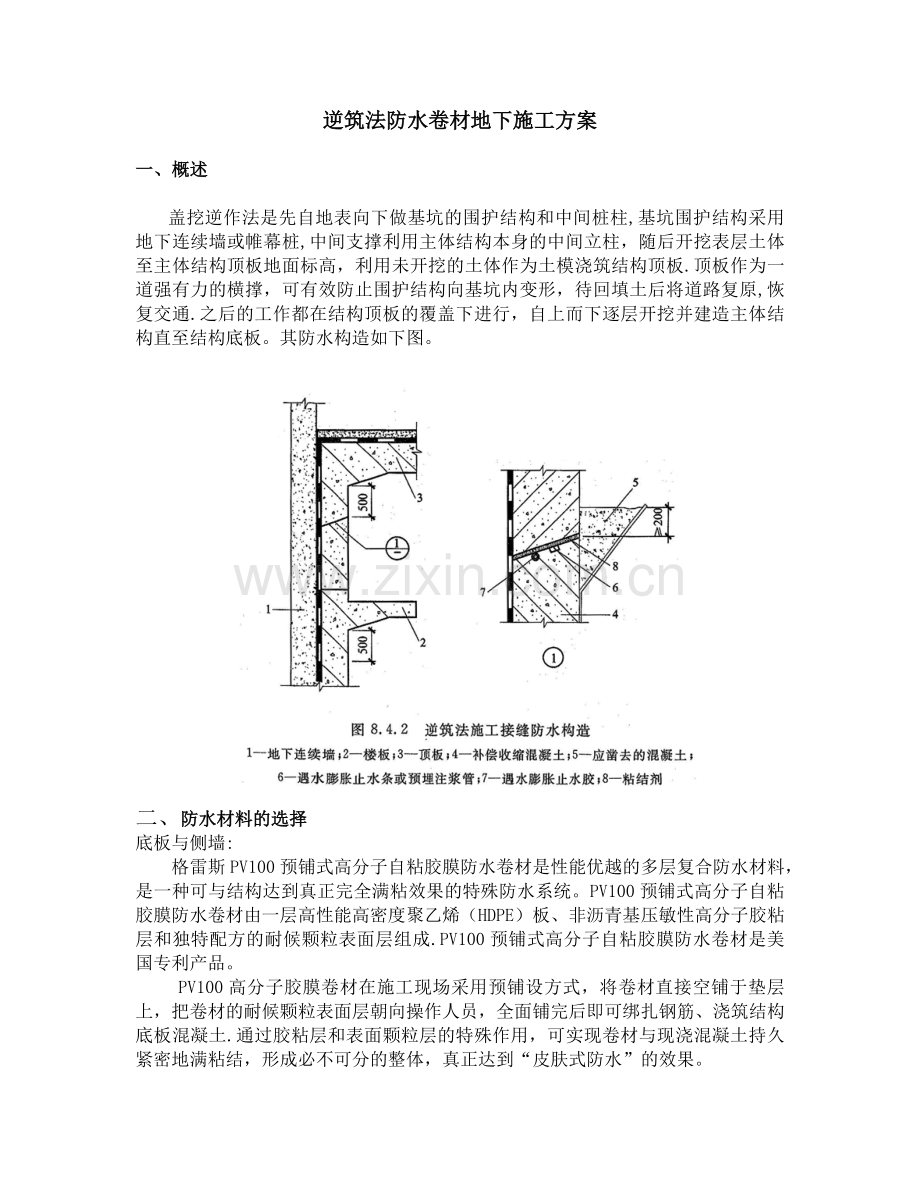

逆筑法防水卷材地下施工方案
一、概述
盖挖逆作法是先自地表向下做基坑的围护结构和中间桩柱,基坑围护结构采用地下连续墙或帷幕桩,中间支撑利用主体结构本身的中间立柱,随后开挖表层土体至主体结构顶板地面标高,利用未开挖的土体作为土模浇筑结构顶板.顶板作为一道强有力的横撑,可有效防止围护结构向基坑内变形,待回填土后将道路复原,恢复交通.之后的工作都在结构顶板的覆盖下进行,自上而下逐层开挖并建造主体结构直至结构底板。其防水构造如下图。
二、防水材料的选择
底板与侧墙:
格雷斯PV100预铺式高分子自粘胶膜防水卷材是性能优越的多层复合防水材料,是一种可与结构达到真正完全满粘效果的特殊防水系统。PV100预铺式高分子自粘胶膜防水卷材由一层高性能高密度聚乙烯(HDPE)板、非沥青基压敏性高分子胶粘层和独特配方的耐候颗粒表面层组成.PV100预铺式高分子自粘胶膜防水卷材是美国专利产品。
PV100高分子胶膜卷材在施工现场采用预铺设方式,将卷材直接空铺于垫层上,把卷材的耐候颗粒表面层朝向操作人员,全面铺完后即可绑扎钢筋、浇筑结构底板混凝土.通过胶粘层和表面颗粒层的特殊作用,可实现卷材与现浇混凝土持久紧密地满粘结,形成必不可分的整体,真正达到“皮肤式防水”的效果。
与PV100卷材同时使用的配套材料有专用胶带,气温较低时(5℃以下)也可使用专用热熔胶粘接。PV100高分子胶膜卷材及其配套材料组成的完整结构防水系统,有效阻止地下水渗入结构内部,对建筑结构形成了很好的保护,且不受地下结构沉降变形等影响,可解决长期以来的地下防水层的串水难题。
格雷斯PV100防水卷材的特点:
· 与混凝土形成永久的有机结合,达到完全满粘要求;
· 即使防水层出现破损,也能防止水在渗入卷材防水层和结构之间串流;
· 不受基层位移、沉降变形的影响;
· 不需要保护层,卷材施工完成后,即可绑扎钢筋,浇注结构混凝土;
· 施工方便,采用空铺做法,垫层没有明水即可施工,不需在基层涂刷基层处理剂;
· 现场环境温度在摄氏-4℃以上均可进行正常施工;
· 搭接边牢靠紧密,提供完全密封的整体永久性防水功能。
种植顶板防水材料:
根据工程实际情况,建议防水层选用国际著名建筑防水材料生产商——格雷斯公司出品的高性能1.5厚格雷斯YTL-C抗根穿刺高分子自粘防水卷材与1。5㎜厚格雷斯YTL-VX自粘卷材复合做法.
1)格雷斯YTL-C高分子复合自粘防水卷材是格雷斯公司在自粘卷材的基础上研制的新型卷材,使用了公司独特的专利设计,其结构上采用高分子片材与自粘层复合的方式,是高强度高分子片材和自粘层的完美融合,是一种高性能、冷施工的无胎型自粘防水卷材。YTL—C高分子复合自粘防水卷材兼有合成高分子防水卷材和自粘卷材的优点,卷材接缝可焊接施工,解决了卷材的抗根穿刺问题。格雷斯YTL-C高分子复合自粘防水卷材完美融合了合成高分子卷材和自粘卷材的优点,是理想的地下顶板抗根穿刺防水材料。
YTL—C卷材具有单层卷材,双道防线之功效;具有良好的抗穿刺性能、超强的耐候性能、独特的自愈合性(钉杆水密性)和耐高低温性能;物理性能优异,化学性能稳定。格雷斯YTL-C卷材接缝可焊接施工,保证防水层的整体效果。同时可根据需求,生产2m幅宽的YTL—C卷材,减少搭接,降低渗漏隐患,降低造价,缩短工期,节约成本,常温条件下采用冷施工做法,安全、节能、环保.
2)格雷斯YTL—VX自粘卷材卷材是一种高性能、冷施工的无胎型防水卷材。它是以合成橡胶、优质沥青、增粘剂、抗老化剂为基料,以美国进口强力交叉层压膜为表面材料,采用防粘隔离纸/膜作为隔离层的自粘防水卷材。配方科学独特,具有延伸性高、使用温度范围宽、耐候性好、冷施工、自粘结、耐撕裂及尺寸稳定等特点。
2、材料特点:
1) 独特的材料配方优势,按照美国标准选用优质橡胶沥青为防水基料,在保持其粘附性、胶结性、憎水性的前提下,最大限度地加入橡胶改性剂,从而获得具有优良橡胶特性的防水层,具有橡胶的延弹性、石油沥青的憎水性能和粘接性.
2) 创新的卷材设计:采用YTL-VX卷材采用交叉层压膜作为增强载体,YTL—C卷材采用高强度塑料板作为增强载体,具有高强度、耐腐蚀、耐机械损伤,耐穿刺和优良的防水性能,还具有强度高、耐高低温等特点。
3) 一定的自愈性能:该材料若有小的损伤,可自行蠕变愈合,自身修补,达到防水目的。
4) 极强的粘附能力且与基层满粘结:材料粘附力强,若有大面损坏,不致形成串水现象,可迅速锁定破坏范围,修复简单。
5) 简便的施工工艺:在常温条件冷施工作业,低温环境仍可通过有效的措施进行施工,减少环境和人为因素对施工质量的影响,符合环保要求.
6) 工期效应:格雷斯自粘类防水材料工艺方便灵活,可节省工期,劳动效率高.
7)可靠的搭接密封:格雷斯YTL-VX卷材搭接部位的特殊自粘胶层,与相邻卷材自粘胶层及膜层粘接牢固;格雷斯YTL-C卷材搭接部位采用焊接形式;二者均形成密闭整体防水层,可靠耐久.
8)系统服务:配套辅材齐全,系统服务更能保证防水效果.
该工程采用1.5mm格雷斯YTL—C与1.5mm格雷斯YTL—VX自粘卷材复合使用,可形成抗根穿刺、多道密封、整体封闭的复合防水层。
三、 作业条件
1)防水施工单位应具有相应的国家建筑防水工程专业施工资质.
2)防水操作工经过防水专业培训,应持有防水专业施工岗位证书.
3)基层满足相关规范、设计和招标文件的要求。在防水工程开始施工前,须对前道工序进行质量验收,基层合格后方可施工。
4)各种预埋管件按设计及规范要求应事先预埋,并做好防水处理.
5)防水施工不宜在雨、雪天施工,不宜在5℃以下及4级(含)以上大风中施工。环境温度较低时,应采用辅助加热方法铺贴防水卷材。
四、防水层施工工艺
(一)顶板防水层施工工艺流程
基层处理→涂刷基层处理剂→细部节点增强处理→弹线定位→铺贴1。5mm格雷斯YTL—VX自粘卷材→自检、修补、验收→铺设保温层及隔离层→铺设1.5格雷斯YTL-C自粘卷材→自检修补、验收→下道工序.
(二)工艺技术要点
1. 基层处理:
种植顶板防水层的基层表面应平整、干净、干燥、含水率小于9%,细部构造应达到设计和规范要求,阴阳角应做成圆弧形或50x50㎜倒角,如有缺陷应及时处理,基层合格后方可进行防水施工.
2. 涂刷基层处理剂
在合格基层上用滚刷板均匀涂刷配套基层处理剂,做到不漏涂、不堆积。
3。细部处理(附加层)
待基层处理剂干燥后,阴阳角处做300mm宽卷材附加层,阴阳角上下各150mm,附加层应与基层压实粘结。
4。弹线定位:
按卷材铺贴方向在基层上弹出卷材铺贴控制线,卷材长/短边搭接宽度不小于60mm。
5.铺贴格雷斯YTL—VX自粘卷材:
将卷材按弹线位置放置,粘结面向下平铺在基层上,从一端开始将隔离纸从背面缓缓撕开,同时将撕掉隔离纸的部分粘贴在基层上,边粘贴边用压辊(或刮板等其它工具)用力向前、向外侧滚压排出空气,使卷材牢固粘贴在基层上。
6。铺贴保温层及隔离层:
1。5厚格雷斯YTL—VX自粘卷材防水层经过自检、修补并验收合格后,按设计要求铺设保温层及隔离层。
7。铺设格雷斯YTL—C自粘卷材:
在隔离层上空铺YTL—C自粘卷材。应先按基准线铺好第一幅卷材,再铺设相邻第二幅卷材.相邻卷材连接采用搭接的方式,使用热风机焊接,将卷材连接成为一体。卷材长、短边搭接宽度不小于80mm.铺贴卷材时,卷材不得用力拉伸,应随时注意与基准线对齐,以免出现偏差难以纠正。
立面防水层固定:卷材铺设至楼层立面收头时,可现场实际采取机械固定(钉固)措施,以保证卷材与基层服帖,并用密封膏密封。
8。卷材其它细部部位处理:
(二) 卷材上部收头应用配套密封膏密封,或根据设计要求处理.
(三) 卷材搭接部位如有污染,可用清理干净,若有必要,应加贴YTL-VX自粘卷材过渡。
8。验收:卷材完工后经自检、修补合格报验并做好记录,及时隐蔽.
在格雷斯YTL系列自粘卷材铺设完成后,应根据设计要求进行下道工序施工。
(二)底板与侧墙防水层
在底板与侧墙铺设格雷斯PV100高密度聚乙烯自粘胶膜预铺式卷材时,应根据操作和运输方便安排先后次序,先做较远部分,后做较近部分,以保证操作人员不过多踩踏已完成的卷材防水层,以利于卷材防水层的质量及成品保护。
1、基面处理
(1)垫层表面应坚固、密实、平整、干净,可以潮湿但不得有明水。若有蜂窝、麻面、开裂和缺口、孔洞时,应采用1:2.5的水泥砂浆填充抹平;同时应剔除基层上的尖锐突出物。
(2)侧墙围护结构的表面可采用混凝土、水泥砂浆等进行找平处理.
(3)铺设防水层的基面不得有明水,否则应提前扫除,以免妨碍卷材防水层施工。
(4)凸出基层表面的钢筋、螺栓等应从根部割除,并在割除部位用1:2.5的水泥砂浆进行覆盖顺平处理,覆盖砂浆厚度不得小于2cm,覆盖面应满足基面的平整度要求。
(5)基层阴阳角均为抹平的直角,无需倒角处理.
底板垫层平面施工工艺流程:
清理基层→基面弹线→铺设PV100预铺式卷材→卷材搭接处理→细部节点处理→自检、修补、验收→绑扎钢筋→浇注底板结构混凝土
侧墙立面施工工艺流程
围护结构立面基层找平→检查、清理立面基层→卷材定位→铺设PV100预铺式高密度聚乙烯自粘胶膜防水卷材→立面钉固PV100卷材→卷材搭接处理→细部节点处理→自检、修补、验收→绑扎钢筋→浇注侧墙结构混凝土
五、施工注意事项
底板PV100卷材防水层铺完后,应注意保护铺设好的卷材,防止溅出的混凝土或焊接钢筋时的焊渣损坏防水卷材。在底板混凝土浇注完成后,按照上述要求铺设立面卷材防水层,并进行搭接及节点处理操作.
格雷斯中国
