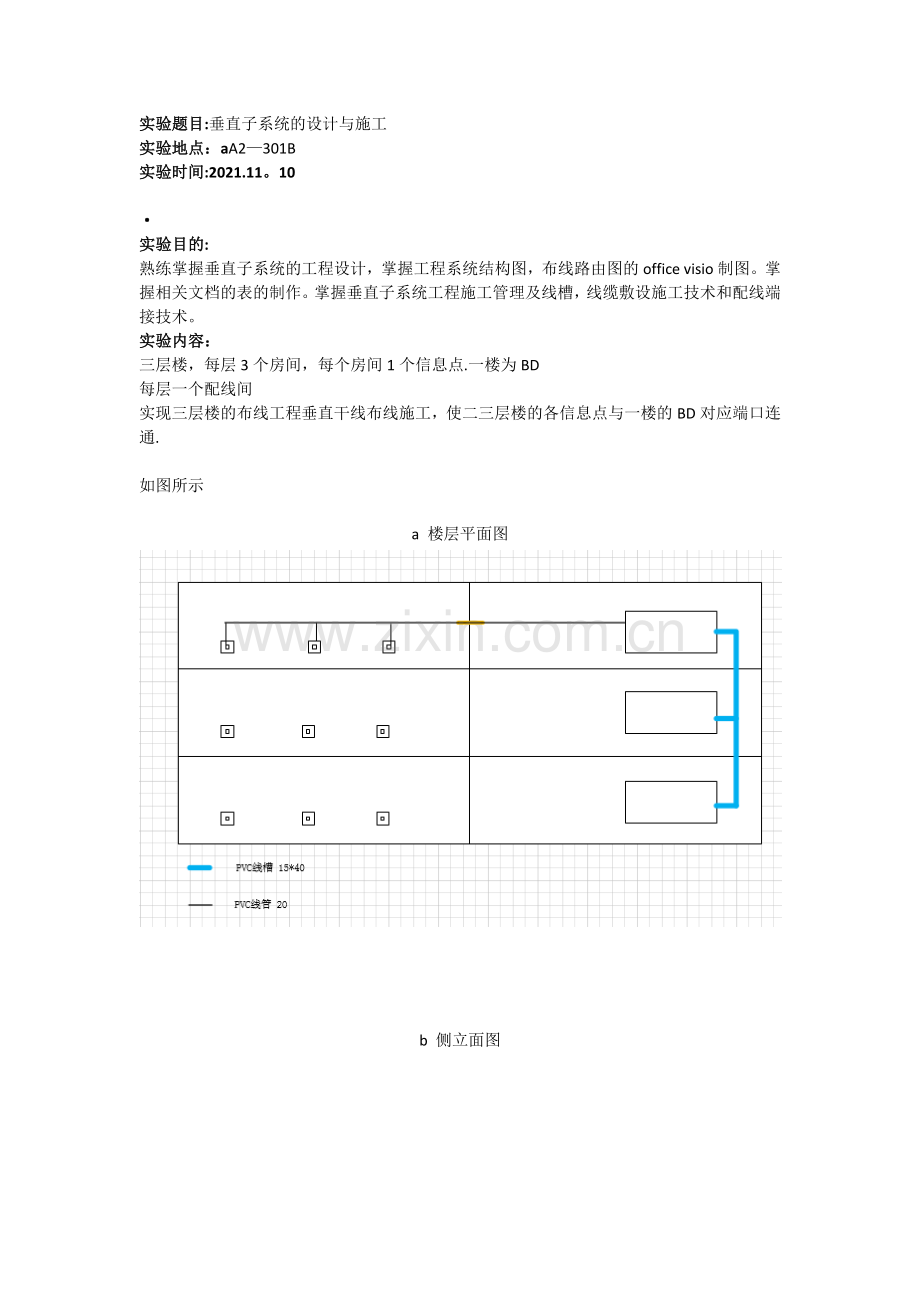

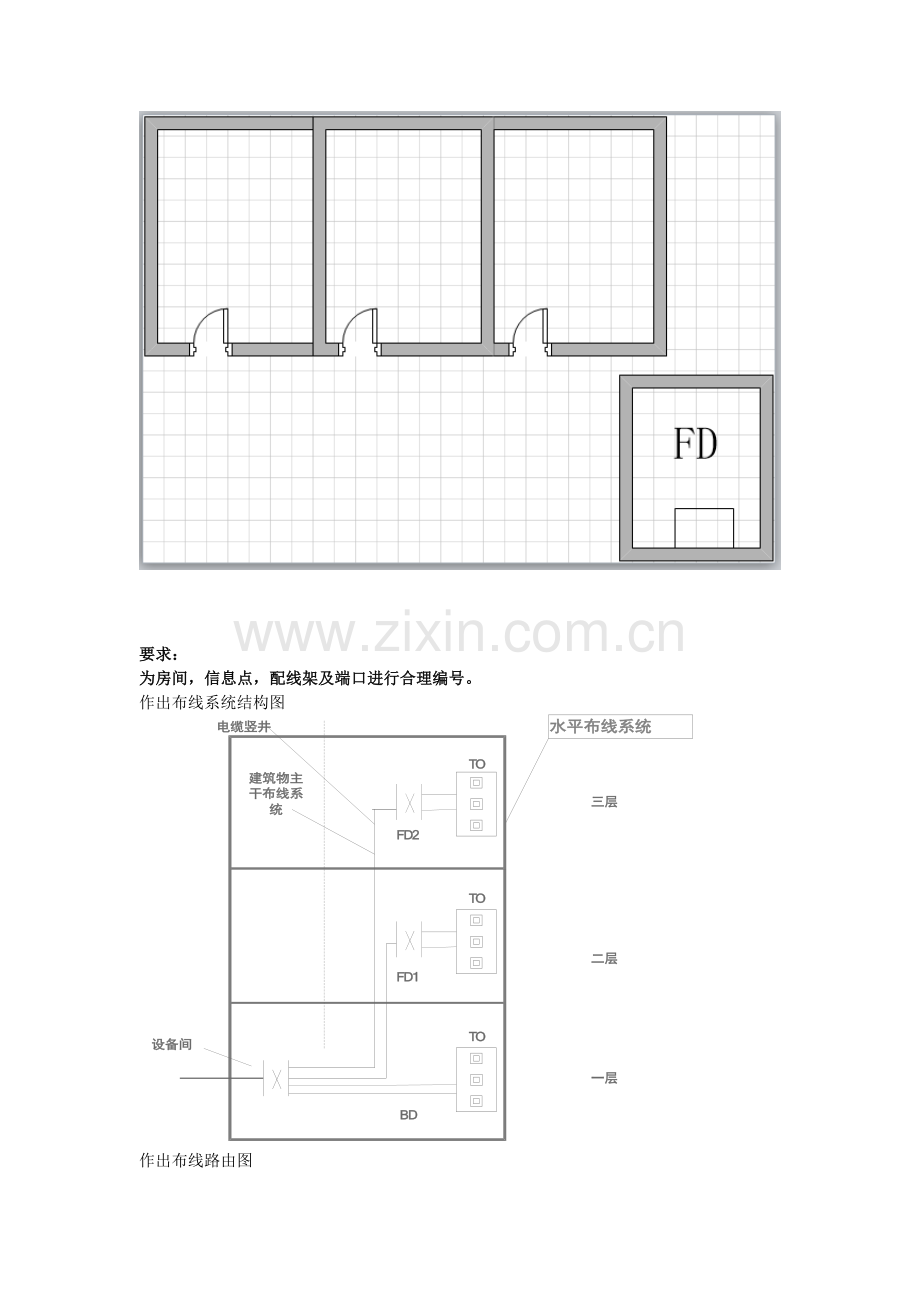

实验题目:垂直子系统的设计与施工 实验地点:aA2—301B 实验时间:2021.11。10 · 实验目的: 熟练掌握垂直子系统的工程设计,掌握工程系统结构图,布线路由图的office visio制图。掌握相关文档的表的制作。掌握垂直子系统工程施工管理及线槽,线缆敷设施工技术和配线端接技术。 实验内容: 三层楼,每层3个房间,每个房间1个信息点.一楼为BD 每层一个配线间 实现三层楼的布线工程垂直干线布线施工,使二三层楼的各信息点与一楼的BD对应端口连通. 如图所示 a 楼层平面图 b 侧立面图 要求: 为房间,信息点,配线架及端口进行合理编号。 作出布线系统结构图 作出布线路由图 第一层 第二层 第三层 作出信息点端接统计表 楼层 房间编号 机柜编号 FD配线架编号 BD配线架编号 信息点编号 1 11 1 1 1-101-1 12 1 1 1-102-2 13 1 1 1—103-3 2 21 2 1 1 1-1—201—1 22 2 1 1 1-1-202—2 23 2 1 1 1-1-203-3 3 31 3 2 1 1-2—301-1 32 3 2 1 1—2—302-2 33 3 2 1 1-2-303-3 制作施工材料清单 序号 材料名称 材料规格 数量 批注 1 网络机柜 3U,钢板厚1.5mm 3台 两台FD,一台既是FD又是BD 2 插座底盒 明装,86系列塑料 9个 3 插座面板 单口,86系列塑料 9个 4 网络模块 RJ45 9个 5 线槽 白色,塑料 1个 干线处 6 三通 白色,塑料 6个 每层两个三通 7 弯头 白色,塑料 3个 每层一个 8 跳线 CAT5 UTP C=[0。55(L+S)+6]*n 实验步骤: 1. 设计:(说明:垂直干线的线缆保护必须采用线槽保护方式,请在设计中说明线槽安装要求,和线槽中布放四对对绞电缆的施工要求) 线槽安装要求: a. 安装位置应该合理 b. 按照设计图进行施工,确保线槽安装牢固 c. 竖直安放,垂直偏差小于1%,水平偏差小于3mm d. 表面完整,无损伤,螺丝固定要紧,凹凸度应小于1mm e. 机柜内的布线应符合要求 f. 标记每条线和线口 线槽中布放四对对绞电缆的施工要求: 线槽配线前应消除槽内的污物;缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%;缆线的布放应平直、不得产生扭绞,打圈等现象,不应受到外力的挤压和损伤;缆线在布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰,端正和正确;电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放.各缆线间的最小净距应符合设计要求;缆线布放时应有冗余。在交接间,设备间对绞电缆预留和度,一般为3至6米;工作区为0.3至0。6米;光缆在设备端预留长度一般为5至10米;有特殊要求的应按设计要求预留长度。 2。施工:(只完成每层靠近FD的2 个房间,每个房间两个信息点) (1)填写领料单,领料 (2)组织并施工 a.信息底盒安装…… b.管、线槽安装…… c.线缆布放…… d.安装好信息模块 e.测试连通性 …… 3。测试:制作二层右数第二个房间的两个信息点的永久链路测试记录表。 附:领料单 工程项目名称 干线子系统的设计与施工 日期 2021-11—10 序号 施工项目 材料名称 规格 数量 备注 1 信息底盒 安普AMP信息底盒 86 10 2 管线槽安装 一米管 两米线槽 10 3 安装线缆 跳线 HSYU-5E 4米 4 安装信息面板 安普AMP信息面板 86 10 领料人 组成员 负责人 库管 大旗弱电 综合布线施工规范 一、 穿线准备 1. 计划 Ø 人员:尽可能地找合作过,可靠的施工队穿线,工头要头脑清楚,有责任感.对于初次合作的施工队,要派人紧盯。 Ø 酬金:根据实际情况列出用人计划,凭用人计划向经理申请准备给穿线施工队的酬金。 Ø 进度:根据管槽完工时间和后续布线系统安装和装修封顶的时间要求,列出穿线进度计划。 Ø 质量保证方法:根据具体工程情况,列出保证质量的方法。穿线的质量要素参见本文的“穿线技术要求”一节,穿线的典型质量问题参见本文的第4节。 2、 检查管槽  穿线前要严格进行穿线检查,具体要求参见相应的管槽检查要求,下面罗列的是严重影响穿线质量和进度的几个管槽质量问题: Ø 管槽规格小. Ø 接口处有毛刺。 Ø 埋地安装管槽阻塞、有水等。埋地管槽穿线前必须全面试穿. 3、 文档准备 Ø 布线系统系统图 Ø 布线系统平面图 Ø 穿线技术要求 Ø 空白穿线报告 Ø 穿线交底 穿线交底的对象是穿线的承包人和工头,交底的核心内容是要使穿线者理解质量要求,过程如下: n 讲解系统图,平面图。 n 讲解穿线质量要求,探讨工序。 n 谈穿线检查。 n 谈穿线报告。 n 谈报酬数额,付酬方式。 n 探讨合同。 n 签合同。 大旗弱电 综合布线施工合同 甲方:石家庄市大旗弱电工程 乙方:石家庄市大旗第三施工队 甲乙双方经友好协商达成以下协议: 甲方委托乙方完成 工程的综合布线系统电缆敷设任务,具体内容参见系统图和平面图,质量要求参见《 工程穿线要求》. 1. 甲方责任: Ø 提供全部电缆。 Ø 提供穿线所需的文档,包括综合布线系统图、综合布线系统各层平面图、《穿线要求》、《配线架端电缆分组表》、《空白穿线报告》、电缆标签。 Ø 按后面所述的付款方式提供资金。 1. 乙方责任: Ø 自备穿线所需的辅材和工具,包括胶带、铁丝、油性笔、梯子等。 Ø 管槽准备:地管的全面试穿、钢管护口的安装等。 Ø 严格按照附件中图纸所述工程内容和质量要求完成穿线,并忠实地记录电缆末端刻度. Ø 用短路法全面测试通端,核对标号。 Ø 按照附件中的《电缆分组表》和要求的方法把配线架端电缆分组绑扎整齐. Ø 忠实地填写穿线报告. Ø 扣线槽盖。 Ø 在施工过程中爱护电缆,并精心保管剩余的电缆,剩余电缆全部交给甲方。 1. 穿线进度: 乙方应在从管槽铺设完毕具备穿线条件后,甲乙双方共同商定的穿线开工之日起, 日内完成全部穿线和测试。如有管槽问题或与乙方无关的原因导致了进度推迟,乙方应立即声明,向甲方通报,则要求的完工日期可顺延. 1. 质量责任: 由于穿线的质量问题会严重影响甲方的后续工程进展,损失很大,为加强乙方的质量意识,对下述穿线质量问题将以相应金额的罚款处理: 1. 付款方式: 此工程总报酬 圆。穿线开始前甲方付给乙方50%预付款;乙方完成穿线、测试、电缆分组绑扎,并把完整的穿线报告交给甲方,甲方抽查无误后付清其余50%。 1. 合同附件共4份: Ø 综合布线系统图 Ø 综合布线平面图 Ø 穿线要求 Ø 配线架电缆分组表 2. 穿线实施 3. 穿线组织策划 要组织好穿线关键在于工头,工头应: Ø 理解布线系统总体结构,不要穿错路线. Ø 能明确区分要敷设的各种电缆,不要用错电缆。 Ø 熟悉电缆要经过的管路. Ø 有丰富的穿线经验,懂得预防典型的影响穿线质量和进度的问题。 Ø 理解并牢记我们对于综合布线系统电缆敷设的特殊要求。 Ø 思路清晰,把信息点分组,一组一组地敷设,不多穿,不漏穿.每组应不超过20个信息点,否则同时穿放的电缆量大,穿放费力容易导致电缆损伤,也容易缠绕、打结,非常影响进度。 Ø 忠实严谨地做标号,并记录长度刻度。 Ø 严格地组织测试,用万用表逐条电缆测通断。 4. 穿线工序 Ø 管槽检查,钢管加护口,埋地钢管试穿. Ø 对所有参与穿线的人员讲解布线系统结构、穿线过程、质量要点和注意保护电缆. Ø 策划分组. Ø 一组一组地穿放电缆: n 对于其中一组,选择穿线起点; n 电缆运至起点,标号,记配线架端刻度; n 把此一组穿至配线架,按要求留余长; n 度量起点到插座端长度,截断,标号,记插座端刻度。插座端盘绕在插座盒内。 Ø 对每根电缆进行通断测试,补穿,修改标号错误。 Ø 整理穿线报告. Ø 扣线槽盖。 5. 穿线技术要求 · 所有的钢管口都要安放塑料护口。穿线人员应携带护口,穿线时随时安放。 · 余长:电缆在计算机出线盒外余长30cm,余线应仔细缠绕好收在出线盒内。在配线箱处从配线柜入口算起余长为配线柜的(长+宽+深)。 · 分组绑扎:余线应按分组表分组,从线槽出口捋直绑扎好,绑扎点间距不大于50cm。不可用铁丝或硬电源线绑扎。 · 转弯半径:50芯电缆转弯半径应不小于162mm. · 垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂,避免电缆重量全压在弯角的里侧电缆上,这样会影响电缆的传输特性.在垂直线槽中的电缆要每米绑扎悬挂一次。 · 线槽内布放电缆应平直,无缠绕,无长短不一。如果线槽开口朝侧面,电缆要每隔1米绑扎固定一次。 · 电缆按照计算机平面图标号,每个标号对应一条4对芯线,对应的房间和插座位置不能弄错。两端的标号位置距末端25厘米,贴浅色塑料胶带,上面用油性笔写标号或贴纸质号签再缠透明胶带。此外在配线架端从末端到配线柜入口每隔1米用要在电缆皮上用油性笔写标号。 · 按3%的比例穿备用线,备用线放在主干线槽内,每层至少1根备用线. · 穿线完成后,所有的4对芯电缆应全面进行通断测试。测试方法:把两端电缆的芯全部剥开,露出铜芯。在一端把数字万用表拨到通断测试档,两表笔稳定地接到一对电缆芯上;在另一端把这对电缆芯一下一下短暂地接触.如果持表端能听到断续的“嘀嘀”声,就OK,每根电缆的4对芯都要测。这样测试能发现的问题是断线、断路和标号错。 6. 电缆保护 · 穿钢管时钢管两端要加护套,所有电缆经过的管槽连接处都要处理光滑,不能有任何毛刺,以免损伤电缆。 · 拽线时每根线拉力应不超过11公斤,多根线拉力最大不超过40公斤,以免拉伸电缆导体。 · 本系统使用的电缆是高速计算机网络电缆,价格昂贵,裕量很少。 · 电缆一旦外皮损伤以至芯线外露或有其他严重损伤,损伤的电缆段应抛弃,不得接续,接续的电缆无法满足信号传输要求。 · 整个工程中电缆的贮存、穿线放线都要耐心细致,避免电缆受到任何挤压、碾、砸、钳、割或过力拉伸。布线时既要满足所需的余长,又要尽量节省,避免任何不必要的浪费. · 布线期间,电缆拉出电缆箱后尚未布放到位时如果要暂停施工,应将电缆仔细缠绕收起,妥善保管,不得随意散置在施工现场。 7. 穿线检查 穿线完成后我方的施工负责人要对施工方的工作进行如下检查: Ø 检查穿线报告 包括长度刻度表,和测试结果.有了完整的《穿线报告》才能给穿线者付酬。 Ø 现场检查电缆主干、分组绑扎情况、抽查标号、刻度,抽测通断. 检查完成后,交经理审核. 8. 穿线典型问题 9. 基本问题 如果穿线不能实现基本技术要求会严重影响后期安装的进度和质量。对下述基本要求要高度重视: Ø 标号要清晰、正确,贴牢固。 Ø 配线架端余线长度要一致,符合要求,过多的余线要剪掉,按要求分组、捋直,从主干线槽的出口开始就绑扎好。 Ø 记录好每条线两端的长度刻度,并严格进行测试。 10. 旧楼明装塑料线槽穿线 这种塑料线槽不容易损伤电缆,所以电缆损伤性问题一般不会出现。 这种环境下穿线比较典型的问题是: 1. 线槽中线没捋直,扣不上盖。 11. 埋地暗装钢管、线槽穿线 电缆管路采用埋地安装管槽的情况,管槽阻塞是最主要的问题,穿线前应全面试穿,否则必将被长时间的穿线过程拖跨。 施工责任的处理上应尽可能地谁埋管,谁穿线. 12. 吊顶内线槽钢管、线槽穿线 吊顶上穿线需要架梯子作业,劳动强度较大,但如果管槽敷设都符合要求,应较顺利.应注意的问题是不要一次穿太多(少于20根),一次穿40根比穿两次20根要费时,容易乱. 13. 穿线报告 穿线报告应至少包括如下内容: 报告填写人: 报告日期: 年 月 日 穿线工头: 参与穿线人数: 现场存放的总电缆量: 箱. 实际电缆用量 = 米(电缆两端刻度差的总和). 穿线进度记录 日期 工作时间 穿线人数 工作内容(层/区/信息点组) 剩余整箱 剩余非整箱(>30M) 穿线记录 序号 信息点编号 插座端刻度 配线架端刻度 通断测试OK 备注 综合布线系统施工方案 综合布线系统总体要求 综合布线系统(PDS)是智能化、信息化通信的基础传输平台,为建筑提供高性能的数据和语音通信,应能兼容和支持数据、语音、图文图像、监控图像等多媒体系统等应用,既满足当前的业务处理需求,又应满足今后通讯及网络发展的需求.综合布线系统应当具备开放性,灵活性和可扩性,充分满足信息化内外网以及内部与外界的信息交流需要. 综合布线系统采用符合《综合布线系统工程设计规范》 (GB50311—2007)的层次结构,分为 7 个组成部分: 1、工作区 2、配线(水平)子系统 3、干线子系统 4、建筑群子系统 5、管理子系统 6、设备间子系统 7、进线间子系统 系统应符合国际标准 ISO/ICE11801 第二版和 EIA/TIA—568B.2 对六类铜缆布线及各子系统的规定及要求.本系统应具有先进性、开放性、灵活性、冗余性,达到使用灵活、扩充方便、管理简便、维护容易的特点,同时,系统应采用模块化结构,保证系统能很容易的扩充和升级。 系统设计说明 本次设计采用结构化综合布线系统,数据及语音水平布线采用六类布线标准,支持千兆传输;数据主干采用万兆室内单模光缆;语音 主干采用三类大对数铜缆。为有线数据网络、无线数据网络、安防系统等提供信号传输线路。 网络及 核心设备位于主站房二层的弱电机房,通过主干线缆连接至放置接入设备的配线间(IDF).运营商进线从地下一层的弱电进线机房接入,通过光缆连接至弱电机房内。 综合布线配线间(IDF)与其他弱电系统配线间统一设置。弱电 机房与消控机房之间预留光缆。 管理办公室按 1 工位/10 ㎡预留设置 1 个数据点,1 个语音点。配套服务用房(出租)按每隔断设置 1 个弱电信息箱,预留 1 根 4 芯单模光纤。 施工工艺要求 1、线缆敷设 所有线缆的敷设应按相关规范和标准施工。 所有的线缆应敷设在指定的桥架、线槽或线管内,线缆的敷设应平直,线与线之间严格保持平行状态,不得产生扭绞、打圈、等现象,不应受到外力的挤压和损伤。 在安排布线时,必须考虑线缆的最小弯曲半径,并提供参数给发标方审核.敷设多条线缆的位置应用扎线带绑扎,并作出标识。扎线带应保持相应间距,线缆扎线带的绑扎不能太紧以免影响线缆的使用。 线缆的排列应避免交叉。线缆布放时长度应有冗余。交接间、设备间线缆在配线架处的预留长度一般为 3m—6m,工作区为 0.3m—0.6m,光缆在设备端预留长度一般为 5m—6m。有特殊要求的应按设计要求预留长度。 2、跳线 所有的跳线由投标方提出统一的标识规则,给弱电子系统予以标 识,并单独编号.提供多种不同颜色、不同连接头的跳线,跳线的标签遵循 TIA/EIA606 标准,跳线的颜色必须和色场标识的颜色一致。 ——资料摘选自东莞市恩瑞实业 综合布线系统施工环境探究及布线前准备 布线系统随着结构化布线工程的普及和布线的灵活性不断的提高,在政府部门,写字楼,数据中心等市场迅速发展,拥有广泛的市场.但这个市场是发展中的市场,在布线具体的施工中施工质量仍存在很多的问题。不少的用户,企业对此很多用户、企业也深有感触。所以,为确保综合布线的施工质量,在施工前不妨对施工环境进行探究,到施工现场进行一个有效的监督: 动工前环境的探究 施工环境直接影响到布线系统,所以在施工前我们应该先了解,我们的施工地点适合三大网络布线中的哪一类? (1)智能建筑布线 智能建筑布线又称为综合布线,它由一个系统集成中心通过综合布线系统将办公自动化系统、通信自动化系统和电力、消防、保安、照明、空调等安保监控自动化系统结合起来,达到信息化管理的目的。这种布线工程一般在一幢或几幢办公楼实施,具有信息点多样化、单位面积信息点密集(2个信息点/10平方米)、传输带宽要求高的特点. (2)以太网布线 社区以太网布线采用星形结构,通过“光纤+五类线”的方式,一般在几幢或几十幢住宅楼实施,为用户提供高速宽带接口.社区以太网布线具有五类线传输距离短(只有100米)、施工工艺要求高等特点,与综合布线相比,社区以太网布线信息点单一,单位面积信息点少,线路环境差,但是以太网接入技术非常成熟、标准化,平均端口成本低,带宽高,用户端设备成本低,是目前的布线热点。 (3) 线布线系统 线布线系统也称为“户线工程",由于该系统主要用于传输语音信号和窄带数据信号,一般采用一对铜线实现长距离传输,距离可以达到3~5公里。这种布线可以从片区机房敷设大对数铜缆到社区,一个社区根据大小设置几个分接点,从分接点到楼单元设配线盒,如果有用户报装 时,则从配线盒直接引线入户,这种布线工程具有施工简单,对施工工艺要求不高,可以长距离传输的特点。 布线前的准备 通常网络工程经过调研,确定方案后,下一步就是工程的实施,而工程实施的第一步就是开工前的准备工作: (1)设计综合布线实际施工图,确定布线的走向位置,需要考虑诸如:隐蔽性,对建筑物破坏(建筑结构特点),在利用现有空间同时避开电源线路和其他线路,现场情况下的对线缆等的必要和有效的保护需求,施工的工作量和可行性(如打过墙眼等)等等,然后将这个图纸提供给施工人员、督导人员和主管人员使用; (2)规划设计和预算,根据上述情况确定路由并申请批准,如需要在承重梁上打过墙眼时需要进行向管理部门申请,否则违反施工法规等,整个规划及破坏程度说明最好经甲方及管理部门批准;其次是修正规划。在正式的有最终许可手续的规划基础上,计算用料和用工,综合考虑设计实施中的管理操作等的费用提出预算和工期以及施工方案和安排。实施方案中需要考虑用户方的配合程度。实施方案需要与用户方协商认可签字,并指定协调负责人员指定工程负责人和工程监理人员,负责规划备料,备工,用户方配合要求等方面事宜,提出各部门配合的时间表,负责内外协调和施工组织和管理现场施工现场认证测试,制作测试报告制作布线标记系统。   在布线前到施工现场做好环境的考察,了解我们施工的地点适合三大系统红的哪一类,并在施工前做好准备。施工前准备包括了设计施工图和规划设计和预算。再有就是材料的准备。网络工程施工过程中需要许多施工材料,这些材料有的必须在开工前就备好料,有的可以在开工过程中备料,主要有光缆、双绞线、插座、信息模块、服务器、稳压电源、集线器等落实购货厂商,并确定提货日期,不同规格的塑料槽板、PVC防火管、蛇皮管、自攻螺丝等布线用料就位,如果集线器是集中供电,则准备好导线、铁管和制订好电器设备安全措施,制定施工进度表. 20
