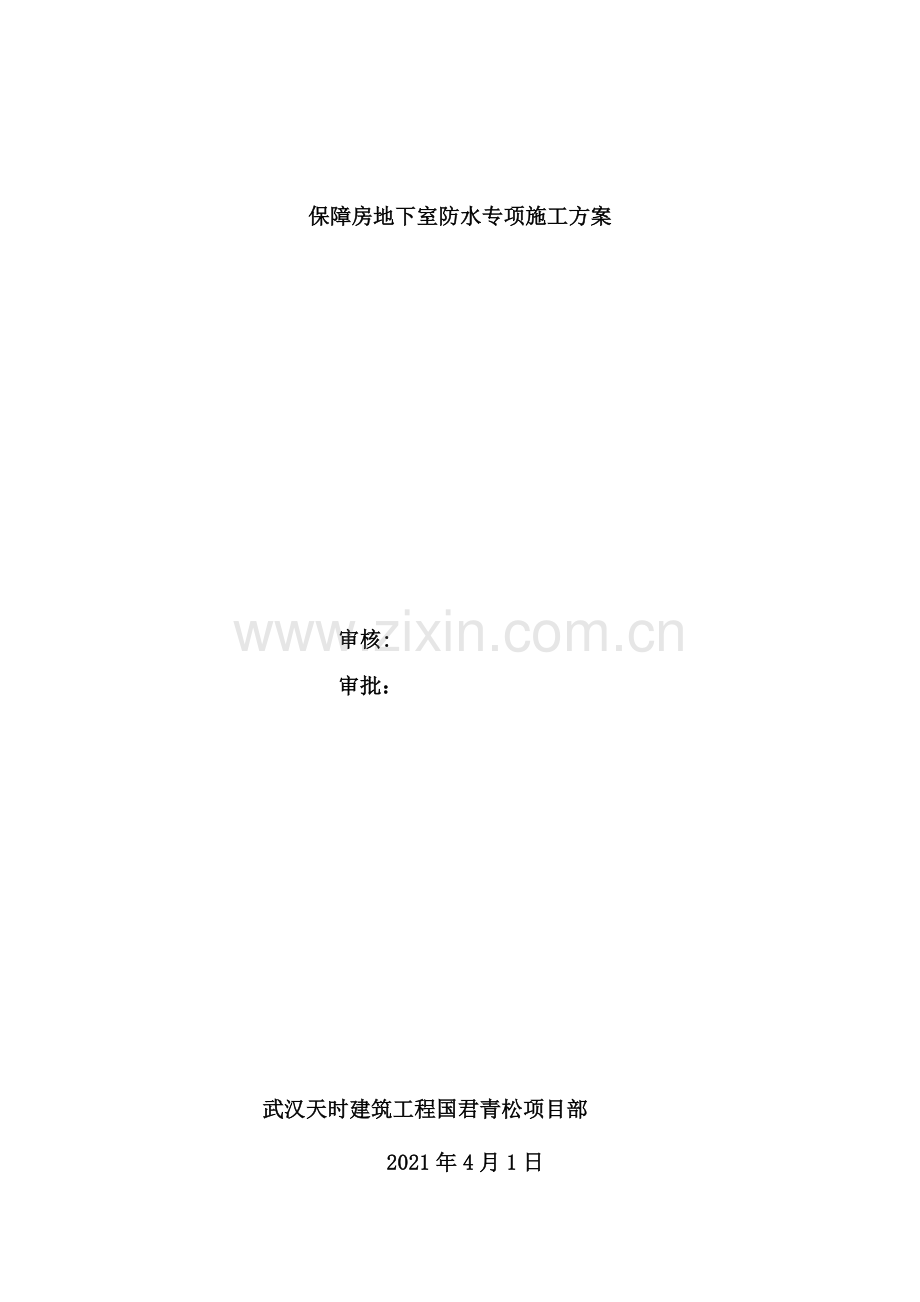

保障房地下室防水专项施工方案

审核:
审批：

武汉天时建筑工程国君青松项目部
2021年4月1日
一：工程概况:
工程名称：“各类冷扎辊厂"保障房工程
工程地址：武汉市东西湖区养殖场、将军路街金银潭、金潭路北、武汉艾帕克汽车配件东南。
结构类型：本工程为十五层钢筋混凝土保障房，基础采用予应力混凝土桩，地面以上总高度49。90米，总长度41.8米宽度21.20米,室外高差0。30米。
混凝土框架结构，地下一层、其中面积为（269m²）、地上15层，面积为：12122。39m²、本工程建筑设计使用年限:50年，建筑分类：二类高层、抗震设防类别为：丙类，抗震设防烈度为：6度,建筑耐火等级为：地上二级。结构框架等级：四级。安全等级：二级。
建设单位：武汉国君青松工贸
设计单位：武汉市东西湖区规划建筑设计院、
监理单位:武汉市江城建设监理公司
施工单位:武汉天时建筑工程
二、工程设计要求
防水设计遵循“以防为主、刚柔结合，多道防线，因地制宜,综合治理"的原则。
本工程地下防水等级为二级，不允许渗水，结构表面无湿渍。裂缝宽度迎水面不得大于0。2mm，背水面不得大于0。3mm，并且不得出现贯通裂缝。
地下室结构采用防水混凝土C40进行结构自防水，抗渗等级不小于P6。结构底板及侧墙附加防水层采用1。2mm厚单面自粘型高分子自粘胶膜防水卷材
三、编制依据
1、 设计图纸；
2、《建筑工程施工质量验收统一标准》GB50300—2021；3、《地下防水工程质量验收规范》GB5 8-2021：
4、《地下工程防水技术规范》GB50108—2021
四、施工准备
4.1 技术准备
编制防水施工方案,进行详尽的技术交底.对所有施工人员进行考核，持证上岗。组织所有施工人员进行有关操作规程、规范及工艺要求学习，做到“心领神会"。
4.2 材料准备
防水材料进行进场前抽样质检,组织材料进场及进场检验，检验合格后的材料方可使用。
（1）凡进入施工现场的防水卷材应附有出厂质保书,并注明生产日期、批号、规格、名称.
(2）按照《武汉市工程试验检测项目管理办法》进行取样及试验，合格后方准使用。
4。3 机具准备
防水施工主要施工机具一览表
序号
机具名称
数量
序号
机具名称
数量
1
铁锹
2
7
弹线盒
1
2
扫帚
2
8
胶压辊
4
3
剪刀
2
9
毛刷
4
4
吹灰器
2
10
卷尺
2
5
手锤
1
11

6
钢凿
2
12

4。4 劳动力准备
序号
工种名称
人数
1
卷材铺装队
6

五、施工工艺流程
高分子自粘胶膜防水卷材施工工艺流程
基层找平处理 阴阳角倒角 铺设加强层 防水卷材铺设 固定、压边 验收。
六、施工方法（本工程地下结构防水采用预铺反粘法铺贴施工）
6。1 底板和侧墙自粘胶膜防水卷材施工方法
⑴、基面处理
铺设高分子自粘胶膜防水卷材前必须对基面进行处理，底板垫层面釆用20mm厚1:2。5水泥砂浆进行找平处理，侧墙围护结构砼面采用20mm厚1:2。5水泥砂浆进行找平；找平层表面的平整度应满足D/L≦1/20 (D:相邻两凸面间的最大深度，L:相邻两凸面间的最小距离）。并要求凸凹起伏部位应圆滑平顺。对基层表面突出的砼、钢筋等尖锐物体须采用剔凿和切割后，采用1:2。5水泥砂浆抹平处理。凹坑部位采用1：2。5水泥砂浆填平.基面应洁净、平整、坚实，不得有疏松、起砂、起皮现象。所有阴阳角部位均采用1:2。5水泥砂浆倒角,阴角做成5cm×5cm的钝角，阳角做成20mm×20mm的钝角.
⑵、加强层
在处理完毕的底板和侧墙阴阳角部位铺设加强层卷材,加强层卷材宽度50cm.阴阳角防水卷材铺设方法见下图

阴阳角防水加强层做法
⑶、防水卷材铺设
高分子自粘胶膜防水卷材铺设在底板和侧墙，阴阳角部位加强层铺设完毕后进行，施工顺序为先做承台、基梁、底板,后侧墙，底板从南往北纵向铺设，侧墙自下向上铺设.靠近底板垫层和地连墙面一侧为非粘结面(PE面)，与结构外表面密贴面为有隔离面（粘贴面）。
侧墙防水层采用机械固定法固定于围护墙表面,固定点距卷材边缘1-2cm，钉距不大于30cm，钉长不得小于30mm,且配合垫片将防水层牢固的固定在基层表面,垫片直径不小于20mm，厚度不小于1mm;底板除阴阳角等特殊部位需要机械固定外，大面防水层可直接搭接；相邻两幅卷材的长边采用卷材的自粘层进行搭接，搭接宽度为100mm。搭接时应将钉孔部位覆盖住，短边应上幅压下幅进行搭接,避免T形和十字搭接。搭接时，搭接缝范围内的隔离膜必须撕掉，自然搭接100mm,然后在搭接缝表面采用宽度不小于160mm的预铺自粘胶带进行封边。侧墙立面防水层铺设高出钢筋端部50cm.预留搭接做法见下图。

⑷、固定、压边
侧墙高分子自粘胶膜防水卷材防水层铺设完毕后，为防止防水层下滑脱落，在防水层端部采用机械固定，进行临时压边处理。

⑸、验收
在一个防水卷材施工段施工完毕后,及时报请监理进行验收，验收合格后进行下道工序施工;验收不合格,立即对不合格部位进行修补，达到要求且验收合格后进行下道工序施工。
6。2 施工缝防水处理
⑴、分段浇筑的混凝土施工缝分为纵向水平施工缝和环向垂直施工缝两种,环向垂直施工缝的间距不应大于18m;
⑵、墙体水平施工缝不应留在剪力最大处或底板与侧墙的交接处，应留在高出底板表面不小于300mm的墙体上。板)墙结合的水平施工缝，宜留在(板）墙接缝线以下150~300mm处。墙体有预留孔洞时，施工缝距孔洞边缘不应小于300mm；
⑶、水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，先涂刷1。5kg/m 水泥基渗透结晶型防水涂料，再铺30~50mm厚的1∶1水泥砂浆，并及时浇筑混凝土；
⑷、垂直施工缝浇筑混凝土前，应将其表面凿毛并清理干净，涂刷混凝土界面处理剂或1。5kg/m 水泥基渗透结晶型防水涂料，并及时浇筑混凝土；
6.3水平施工缝防水处理
侧墙水平施工缝采用40cm宽的金属止水带进行防水处理.
金属止水带接头均采用焊接，不得在现场进行接头处理,要求焊接部位接缝严密，不透水。
6.4 穿墙管防水处理
主体结构施工过程中，穿墙管在穿越主体结构底板过程中，为了确保底板防水质量,都要进行防水处理，穿墙管防水主要采用止水法兰环于遇水膨胀腻子型止水胶条相互配合进行防水。详细防水做法详见下图：
穿墙管防水示意图

6.5 施工操作要点
.基层要求
垫层砼达到可以上人的强度即可上人进行施工，基层表面以清理干净、并基本平整、无明显突出部位，施工时基面无明水，如有积水的部位，则扫除积水后即可施工。
底板防水施工结构大样图如下:

6.6施工步骤
1 )基层清理：用铁铲、扫帚等工具清除基层面上的施工垃圾、若有明水、则需扫除。
2 )节点部位的加强处理：针对承台、梁阴阳角、水平缝、桩头部位进行加强处理、梁槽、承台、吸水槽坑等凹陷部位可以釆用湿铺法进行铺贴。
6.7 卷材安装
预铺式高分子自粘胶膜防水卷材铺设时,先按基准线铺好第一幅卷材、再铺第二幅、然后揭开两幅卷材搭接部位的隔离膜、将卷材搭接、将搭接边重叠，用钢锟子压紧搭接边确保其粘结完全，保证防水的连续性和整体性。
6。8卷材连接:
卷材搭接边宽度为70毫米，注意保证搭接区的下面部位干净，乾燥，没有灰尘.当两块卷材已搭接在一起，施工要连续进行，辊压搭接边要用力，这样才能保证搭接边的良好粘结.
6.9注意事项：卷材防水层釆用冷作业施工、材料进入工作面后不得以任何形式动用明火、如有钢筋焊接所产生的火星等、则焊接处的卷材面需设临时保护措施。
6.10钢筋安装
防水卷材铺好后，因其具有较强的抗穿刺性，可不用混凝土保护层，直接上人安装钢筋，实现卷材与混凝土结构满粘。
5。8 混凝土浇筑
预铺式高分子自粘胶膜防水卷材铺好以后21天内要浇注混凝土,浇注过程须小心振捣,避免防水材料破损。
6.11 拆除模板
为保证混凝土和卷材结合良好，要等混凝土硬化到一定抗压强度才可拆模。
七、材料与设备
7。1高分子自粘胶膜防水卷材基本构造

卷材结构构造
7.2高分子自粘胶膜防水卷材的质量要求
7.3可上人施工
高分子自粘胶膜防水卷材预铺施工时无混凝土保护层，可直接上人施工，因此其表面需有一层防粘脚的材料或者措施.根据工地情况，在常温下，工人直接站立在卷材上 5 min 后,还可以挪动脚。
7。4 卷材强度高
高分子自粘胶膜防水卷材施工时，工人需直接在其上绑扎钢筋，缺少了混凝土保护层，卷材被钢筋破坏的几率大幅度增加，因此,要求卷材具有良好的抗穿刺能力。《预铺/湿铺防水卷材》中规定高分子自粘胶膜防水卷材的抗拉强度大于 500 N/50mm。
7.5耐紫外性能
紫外线对热熔胶粘剂的性能有严重影响。实际工程中,施工进度难以严格控制，防水卷材外露的时间可能长于 1 周，特别是分段施工时，段与段连接处的卷材可能外露超过 1 个月。因此，高分子自粘胶膜预铺防水卷材表面的耐紫外保护设计是基本的、必不可少的。
7。6热老化稳定性
合格的高分子自粘胶膜防水卷材应保证在合理高温下（70-80摄氏度）保持性能稳定。
7。7高分子自粘胶膜防水卷材主要物理性能
卷材图样颜色为白色，底层为高分子片材,中间为高分子自粘胶膜,上层为防粘层及搭接边,如下图所示高分子自粘胶膜防水卷材图样:

高分子自粘胶膜防水卷材图样

7.8物理性能标准
高分子自粘胶膜防水卷材物理性能标准见下表6.8物理性能标准.

表7。8物理性能标准
序号号
性能
标准值
1
颜色
白色
2
厚度
1.2毫米、 1.5毫米
3
抗拉强度
500N/50mm
4
延伸率
400％
5
钉杆撕裂强度
400N
6
低温柔性
—25摄氏度无裂纹
7
侧向窜水
0。6MPa
8
低温开裂循环-26摄氏度
无开裂
9
无处理条件下与混凝土粘结
2.0N/mm
10
热老化后与混凝土粘结
1.5N/mm
11
紫外老化后与混凝土粘结
1.5N/mm
12
热尺寸稳定性
70摄氏度，2小时无位移、流淌、滴落

八、质量控制措施
8。1 严格执行材料进场验收制度，必须符合设计及规范要求，并见证取样送检.
8.2 在卷材上焊接钢筋时做好对卷材的保护措施,避免由于焊接损坏卷材.
8.3 大面防水卷材施工时,卷材长边搭接不小于70mm,短边搭接不小于80mm，见图7.3卷材搭接。
8。4 相邻两排卷材的短边接头应相互错开300mm以上，以免多层接头重叠而使得卷材粘贴不平，见图7。3卷材搭接。

图6。3 卷材搭接
8。5 桩根周围要求机械固定卷材,该实铺部位卷材只需铺贴至桩根圆弧外围阴角部位即可,然后在柱根桩基部位涂刷两道渗透结晶防水涂料.
8。6 高分子自粘胶膜防水卷材铺贴顺序为先节点，后大面；即所有节点铺贴好后方可铺贴大面卷材。
8.7 卷材铺设完成后,要注意后续的保护，钢筋要本着轻放的原则，不能在防水层上拖动。
8.8 高分子自粘胶膜防水卷材铺设质量需符合《预铺/湿铺防水卷材》GB/T23457—2021相关要求，如下表7.8预铺高分子自粘防水卷材技术要求：

表7.8 预铺高分子自粘防水卷材技术要求：
序号
项目
指标
P
PY
1
可溶物含量/(g/㎡）≥
—
2900

2
拉伸性能
拉力/(N/50mm）≥
500
800
膜断裂伸长率,％ ≥
400
-
最大拉力时伸长率/% ≥
-
40
3
钉杆撕裂强度/N ≥
400
200
4
冲击性能
直径（10±0。1）mm，无渗漏
5
静态荷载
20kg，无渗漏
6
耐热性
70℃，2h无位移、流淌、滴落
7
低温弯折性
-25℃,无裂纹
—
8
低温柔性
—
-25℃，无裂纹
9
渗油性/张数≤
—
2
10
防窜水性
0.6MPa，不窜水

11

与后浇混凝土剥离强度/（N/mm）≥
无处理
2。0
水泥粉污染表面
1.5
泥沙污染表面
1.5
紫外线老化
1.5
热老化
1.5
12
与后浇混凝土浸水后剥离强度/(N/mm)≥
1。5

13
热老化（70℃,168h）
拉力保持率/% ≥
90
伸长率保持率/％ ≥
90
低温弯折
-23℃，无裂纹
—
低温柔性
—
-23℃,无裂纹
14
热稳定性
外观
无起皱、滑动、流淌
尺寸变化/％ ≤
2。0
九、 安全措施
9。1 严格执行各项安全法规,按安全技术规程的各项规定组织施工，做到安全文明施工。
9.2 应对操作人员进行安全教育，掌握和了解安全操作规定，做好安全技术交底工作，严禁违章作业.
9.3 卷材应妥善保存，特别避免与矿物油、动植物油等影响性能的化学物质接触，以免造成卷材损坏变质。
9.4 施工用料及防水材料属于易燃物质，在存放材料的料库和施工现场必须严禁烟火，严格控制火源。并设专人看管发放。
9.5 注意成品保护，防水施工要与有关工序作业配合协调,防水专业队与有关施工操作人员共同保护防水层不遭破坏。
9.6 雨天、5级风以上均不得施工。
十、施工进度计划安排：
本工程因工期紧，防水工期计划2天，从2021-4-3至2021-4-4日。
十一、质量控制措施：
根据控制点对最终质量影响的重要程度，确定主要控制点和关键控制点,控制等级分为三级：施工队、监理、业主三方检查。
十二、安全总则：
1、安全管理目标：零事故。
2、安全管理方针：消除隐患，预防为主。
3、施工人员安全管理.
4、安全生产教育。
5、三级教育制度。每个施工人员都应接受公司三级岗位培训和教育。
培训内容：安全、健康、环保政策、施工现场一般安全措施、防火。
6、对重要设备作业人员进行专项安全培训.
7、定期召开安全会,进行经常性安全教育。
8、施工人员安全管理措施.
9、施工人员进入施工现场前必须先接受项目经理部的安全培训。
10、正确配戴安全帽、穿好劳动防护服、工作鞋、保护手套及其它劳动防护用品。
11、特殊工种必须持证上岗。
12、坚守本岗位工作,不得越级，越岗操作。
13、施工现场内道路畅通、平坦、整洁，不乱堆放,无散落物，材料合理堆放。

高分子自粘胶膜
防水卷材

目 录
第一章、编制依据 2
第二章、施工目标 2
第三章、施工准备 2
第四章、防水材料简介 3
“月皇”牌 YHJ-109 高分子自粘胶膜防水卷材（预铺防水卷材） 3
第五章、施工工艺 4
高分子自粘胶膜防水卷材施工： 4
第六章、成品、半成品保护措施 6

第一章、编制依据
一、 《中华人民共和国建筑法》以及其他有关的法律、法规；
二、 国家标准《建筑工程施工质量统一验收标准》(GB 50300-2021）；
三、 国家标准《地下工程防水技术规范》(GB 50108-2021）;
四、 国家标准《地下防水工程质量验收规范》（GB 5 8-2021）；
五、 《工程建设标准强制性条文》2002年版;
六、 “月皇”牌 YHJ-109 预铺防水卷材《GB/T23457-2021》
第二章、施工目标
一、 质量目标
1. 工程质量达到国家规定的合格标准。
2. 质量符合甲方提供的相关要求。
3. 质量符合国家有关建设施工技术规范规程及技术标准和项目当地有关政策和文件规定。
4. 工程质量达到设计要求和合同规定的标准。
二、 工期目标
根据业主工期要求，集中人力、财力、物力确保工期不延误，在正常施工条件下按施工计划完成该项工程施工任务.
三、 安全目标
防止重伤、杜绝死亡，达到无重大伤亡事故、无重大机械事故、无火灾事故、无食物中毒事故等“四无”要求.
第三章、施工准备
一、 机具准备
1. 清理基层的施工工具：水枪、扫帚、抹布等。
2. 卷材的施工工具：裁纸刀、手持压辊等.
3. 其它相关配套工具。
二、 材料准备
1. 防水材料包装、储存、保管应符合规定要求.
2. 防水材料必须具备出厂合格证及其它必要的相关资料，主要材料施工前进行见证送检.
三、 人员准备
1. 为确保施工质量，防水工程必须由专业防水队伍进行施工。
2. 防水施工小组一般宜为3—4人，实际人数可根据现场施工需求调整。
第四章、防水材料简介
“月皇”牌 YHJ—109 高分子自粘胶膜防水卷材（预铺防水卷材)
1. 材料介绍
预铺高分子反粘防水卷材是以高分子胶膜材料为主体材料，主要适用于各种洞库、地铁、隧道、市政建设等防水抗渗工程。本产品可直接与后浇结构混凝土拌合物粘结，适应基层变形、耐冲击、耐穿刺、自愈性强、耐化学腐蚀：冷施工，方便快捷。
1、高分子自粘胶膜防水卷材基本构造
高分子片材、高分子自粘胶、紫外保护层/上人隔离层,如有需要，表面需隔离膜或隔离纸.

2、高分子自粘胶膜防水卷材的质量要求
（1）可上人施工
高分子自粘预铺防水卷材预铺施工时无混凝土保护层，可直接上人施工,因此其表面需有一层防粘脚的材料或者措施.根据工地情况,在常温下,工人直接站立在卷材上 5 min 后，还可以挪动脚。
（2）卷材强度高
高分子自粘预铺防水卷材施工时，工人需直接在其上绑扎钢筋，缺少了混凝土保护层，卷材被钢筋破坏的几率大幅度增加,因此，要求卷材具有良好的抗穿刺能力。
（3）耐紫外性能
紫外线对热熔胶粘剂的性能有严重影响.实际工程中，施工进度难以严格控制,防水卷材外露的时间可能长于 1 周,特别是分段施工时,段与段连接处的卷材可能外露超过 1 个月.因此,高分子自粘胶膜预铺防水卷材表面的耐紫外保护设计是基本的、必不可少的。
(4）热老化稳定性
合格的高分子自粘胶膜防水卷材应保证在合理高温下（70-80摄氏度）保持性能稳定。

第五章、施工工艺
高分子自粘胶膜防水卷材施工：
1、施工方法：
预铺法
2、辅材准备：
滚筒刷、美工刀具、尺子等。
3、基层清理：
（1）用扫帚、铁铲等工具将基层表面凸起物清理干净，扫除即可施工；
(2)基层要求坚固密实、光滑平整、均匀一致，表面不得出现酥松、毛刺、起砂等现象；
4、工艺原理
高分子预铺防水卷材预铺反粘法是将表面处理后不粘的胶粘层朝向施工人员，然后将液态混凝土直接浇筑在卷材上,待混凝土固化后，在卷材与混凝土之间形成连续牢固的粘结。
其施工顺序如下：基层处理→空铺卷材→浇筑混凝土。
5、工艺优点
（1）单层铺设，拐角处无需加强层。预铺防水卷材与传统防水材料不同，只需单层铺设就可以达到很好的防水效果，并且这一层必须与结构混凝土满粘。在拐角处无需加强层,这大幅度节约了材料的用量。
(2)高分子自粘预铺防水卷材对基层要求简单，只需要最低限度的表面处理,不需要底油或热气烘干潮湿的基层，无挥发性物质；当混凝土基层达到可以上人的强度后，就可以施工。
(3)高分子自粘预铺防水卷材施工温度范围宽，在全年的很多季节都可以施工.
6、施工方案
1、操作要点
（1）基层处理
水平基层表面应是整块的混凝土地面或者是密实度很好的粒状填料砂土垫层，垫层要避免使用松散骨料或棱角尖锐的骨料，砂石应使用多角状的，而不用倾斜面或凹凸面的，可在潮湿面上施工，但表面若有积水，则需清除干净，以免影响搭接边的粘结，从而影响防水性能。
（2)卷材铺贴
预铺式高分子自粘防水卷材铺设时将搭接边重叠,用钢锟子压紧搭接边确保其粘结完全，保证防水的连续性和整体性。
预铺式高分子自粘防水卷材在摄氏—4度以上均可以进行施工。在低温施工时,可用煤气灯或类似器具对搭接边适度加热,除去上面的湿气以提高粘结度。卷材搭接边宽度为70毫米,注意保证搭接区的下面部位干净，乾燥，没有灰尘。当两块卷材已搭接在一起,施工要连续进行，辊压搭接边要用力，这样才能保证搭接边的良好粘结。
（3）上部混凝土施工
在细部节点处理完毕和卷材铺设完成后,保证卷材上表面干净整洁，验收合格后及时浇筑混凝土.要保证卷材与混凝土为满粘，不能将卷材有裸露,保证混凝土整体浇筑均匀。
7、质量控制措施
（1)严格执行材料进场验收制度，必须符合设计及规范要求,并见证取样送检。
(2）在卷材上焊接钢筋时做好对卷材的保护措施，避免由于焊接损坏卷材。
（3）大面防水卷材施工时，卷材长边搭接不小于70mm,短边搭接不小于80mm
（4)相邻两排卷材的短边接头应相互错开300mm以上，以免多层接头重叠而使得卷材粘贴不平，见卷材搭接。
（5）在潮湿基面铺设时，基面应平整坚固、无明水积水。
（6）卷材长边应采用自粘边搭接，短边应采用胶粘带搭接,卷材端部搭接区应相互错开。
（7）立面施工时，在自粘边位置距离卷材边缘10~20mm内,应每隔400～600进行机械固定，并应保证固定位置被卷材完全覆盖.
第六章、成品、半成品保护措施
一、 制度保证。项目经理部对各个阶段、各个工序制定详细的成品、半成品保护细则和严厉的成品、半成品保护奖罚制度，并分区指定成品保护负责人，明确责任范围.对成品采取“护、包、盖、封"等保护措施。
二、 专人巡查。成品保护是防水工程成败的关键，为确保防水工程达到理想的效果,对于成品保护必须特别注意,要派专人24小时巡视施工现场。
三、 防水层保护。在防水层施工中或防水层已完成而保护层未完成时，是成品保护的最关键时期.在此其间，禁止任何无关人员进入现场，严禁穿带铁钉、铁掌的鞋进入现场，以免扎伤防水层。防水施工人员、物料进入，必须遵守轻拿轻放的原则,严禁尖锐物体撞击扎伤卷材防水层。
四、 落水管保护。施工时保护好地漏、出水口等部位安放的临时堵头，以防灌入浆液杂物造成堵塞。
五、 及时修补。防水层施工完毕后，不能在防水层上开洞或钻孔安装机器设备。如不得已必须在防水层上开洞、钻孔的，应先做好记录，并安排修补。在施工过程中，如发现防水层遭到破损，应尽快组织维修.

上海台安实业集团

地下室底板高分子自粘胶膜防水卷材预铺反粘法施工工法

华西集团四川省第一建筑工程公司
目 录

1。 前言— 3 —
2。 工法特点— 3 -
3. 适用范围— 4 —
4. 工艺原理— 4 —
5. 施工工艺流程及操作要点- 4 -
6. 材料与设备— 6 —
7。 质量控制— 9 —
8。 安全措施- 11 -
9. 环保措施- 11 —
10. 效益分析— 12 -
11. 应用实例— 13 -

1。前言
房屋建筑工程中，地下室处于地面以下,对防水防潮的要求很高，而且地下室防水一直是工程施工人员和整个建设领域的一个重要且难以克服的问题，随着建筑技术的发展，对建筑物施工防水的质量、环保要求也越来越高，需要选用更加优良的防水材料，采用先进的施工工艺,以保证建筑物的防水要求和结构安全.近年来，高分子自粘胶膜防水卷材预铺反粘法广泛应用于地下室的防水防潮工程中,因其良好的粘结性、高强度、热稳定性等得到了良好的防水效果，本工法主要对地下室底板防水特点及施工工序等进行了详细的说明.
2. 工法特点
2.1卷材与混凝土结构粘为一体，长期浸水环境下依然密不可分，有效控制窜水现象.
2.2 基面要求低，潮湿甚至未找平基面均可施工，无需底涂及预处理，且预铺后在卷材上直接绑扎钢筋，不要混凝土保护层,节约工期。
2.3 良好的抗穿刺能力，由于预铺卷材后直接在卷材上绑扎钢筋，要求卷材具有强度高，抗穿刺能力。
2。4 高分子自粘胶膜防水卷材具有耐紫外线性能,防止由于紫外线的照射而减小了卷材的粘结力。
2.5 施工范围宽，全年均可施工，不受季节性影响.
2。6施工过程无需溶剂和燃料,避免了环境污染和消防隐患。
3。适用范围
本工法适用于一般民用及工业建筑的地下室或半地下室底板防水工程的高分子自粘胶膜防水卷材施工。
4. 工艺原理
高分子自粘胶膜防水卷材预铺反粘法是将表面处理后不粘的胶粘层朝向施工人员，然后将液态混凝土直接浇筑在卷材上，待混凝土固化后,在卷材与混凝土之间形成连续牢固的粘结。其施工顺序如下：基层处理→空铺卷材，经处理胶粘面朝向施工人员→铺设钢筋→浇筑混凝土。
高分子自粘胶膜防水卷材预铺施工还有以下特别原理：
（1）单层铺设，拐角处无需加强层。预铺防水卷材与传统防水材料不同，只需单层铺设就可以达到很好的防水效果，并且这一层必须与结构混凝土满粘.在拐角处无需加强层，这大幅度节约了材料的用量。
（2） 高分子自粘胶膜预铺防水卷材对基层要求简单，只需要最低限度的表面处理，不需要底油或热气烘干潮湿的基层，无挥发性物质;当混凝土基层达到可以上人的强度后，就可以施工。
(3） 高分子自粘胶膜预铺防水卷材施工温度范围宽，在全年的很多季节都可以施工。
5. 施工工艺流程及操作要点
5。1 施工工艺流程
拆除模板
机就位
混凝土浇筑
身对中
钢筋铺设
桩插桩
卷材安装
机就位
基层处理桩
量桩位

底板防水施工结构大样图如下5。1底板防水结构图：

图5.1 底板防水结构图
5.2 操作要点
5.2.1基层处理
水平基层表面应是整块的混凝土地面或者是密实度很好的粒状填料砂土垫层，垫层要避免使用松散骨料或棱角尖锐的骨料，砂石应使用多角状的，而不用倾斜面或凹凸面的，可在潮湿面上施工,但表面若有积水，则需清除干净，以免影响搭接边的粘结，从而影响防水性能。
5.2.2卷材安装
5.2。2。1 预铺式高分子自粘胶膜防水卷材铺设时将搭接边重叠，用钢锟子压紧搭接边确保其粘结完全，保证防水的连续性和整体性.
5.2.2.2 预铺式高分子自粘胶膜防水卷材在摄氏—4度以上均可以进行施工.在低温施工时，可用煤气灯或类似器具对搭接边适度加热，除去上面的湿气以提高粘结度。
5.2.2。3卷材搭接边宽度为70毫米,注意保证搭接区的下面部位干净，乾燥，没有灰尘。当两块卷材已搭接在一起，施工要连续进行，辊压搭接边要用力，这样才能保证搭接边的良好粘结。
5。2。3钢筋安装
防水卷材铺好后，因其具有较强的抗穿刺性，可不用混凝土保护层，直接上人安装钢筋,实现卷材与混凝土结构满粘。
5。2.4混凝土浇筑
预铺式高分子自粘胶膜防水卷材铺好以后21天内要浇注混凝土，浇注过程须小心振捣，避免防水材料破损。
5。2.5 拆除模板
为保证混凝土和卷材结合良好,要等混凝土硬化到一定抗压强度才可拆模。
6. 材料与设备
6.1 高分子自粘胶膜防水卷材基本构造
高分子片材、高分子自粘胶、紫外保护层/上人隔离层，如有需要，表面需隔离膜或隔离纸,其基本构造见下图6.1卷材结构构造:

图6.1 卷材结构构造
6.1 高分子自粘胶膜防水卷材的质量要求
6。1。1可上人施工
高分子自粘胶膜防水卷材预铺施工时无混凝土保护层，可直接上人施工，因此其表面需有一层防粘脚的材料或者措施。根据工地情况，在常温下，工人直接站立在卷材上 5 min 后，还可以挪动脚.
6.1.2卷材强度高
高分子自粘胶膜防水卷材施工时，工人需直接在其上绑扎钢筋，缺少了混凝土保护层,卷材被钢筋破坏的几率大幅度增加,因此，要求卷材具有良好的抗穿刺能力。《预铺/湿铺防水卷材》中规定高分子自粘胶膜防水卷材的抗拉强度大于 500 N/50mm。
6。1。3耐紫外性能
紫外线对热熔胶粘剂的性能有严重影响。实际工程中,施工进度难以严格控制，防水卷材外露的时间可能长于 1 周，特别是分段施工时，段与段连接处的卷材可能外露超过 1 个月。因此，高分子自粘胶膜预铺防水卷材表面的耐紫外保护设计是基本的、必不可少的。
6.1.4热老化稳定性
合格的高分子自粘胶膜防水卷材应保证在合理高温下（70-80摄氏度）保持性能稳定。
6.2 高分子自粘胶膜防水卷材主要物理性能
6.2.1 卷材图样颜色为白色，底层为高分子片材，中间为高分子自粘胶膜，上层为防粘层及搭接边，如下图所示高分子自粘胶膜防水卷材图样:

图6.2。1 高分子自粘胶膜防水卷材图样

6。2。2物理性能标准
高分子自粘胶膜防水卷材物理性能标准见下表6。2。2物理性能标准。
表6。2。2 物理性能标准
序号号
性能
标准值
1
颜色
白色
2
厚度
1。2毫米、 1.5毫米
3
抗拉强度
500N/50mm
4
延伸率
400%
5
钉杆撕裂强度
400N
6
低温柔性
—25摄氏度无裂纹
7
侧向窜水
0。6MPa
8
低温开裂循环-26摄氏度
无开裂
9
无处理条件下与混凝土粘结
2.0N/mm
10
热老化后与混凝土粘结
1。5N/mm
11
紫外老化后与混凝土粘结
1。5N/mm
12
热尺寸稳定性
70摄氏度，2小时无位移、流淌、滴落

7。 质量控制措施
7.1 严格执行材料进场验收制度，必须符合设计及规范要求,并见证取样送检。
7。2 在卷材上焊接钢筋时做好对卷材的保护措施，避免由于焊接损坏卷材。
7。3 大面防水卷材施工时,卷材长边搭接不小于70mm，短边搭接不小于80mm，见图7.3卷材搭接.
7.4 相邻两排卷材的短边接头应相互错开300mm以上，以免多层接头重叠而使得卷材粘贴不平，见图7.3卷材搭接。

图7。3卷材搭接
7.5 桩根周围要求机械固定卷材，该实铺部位卷材只需铺贴至桩根圆弧外围阴角部位即可,然后在柱根桩基部位涂刷两道渗透结晶防水涂料。
7。6 高分子自粘胶膜防水卷材铺贴顺序为先节点,后大面;即所有节点铺贴好后方可铺贴大面卷材。
7.7 卷材铺设完成后，要注意后续的保护,钢筋要本着轻放的原则，不能在防水层上拖动。
7。8 高分子自粘胶膜防水卷材铺设质量需符合《预铺/湿铺防水卷材》GB/T23457—2021相关要求,如下表7。8预铺高分子自粘防水卷材技术要求：

表7.8 预铺高分子自粘防水卷材技术要求：
序号
项目
指标
P
PY
1
可溶物含量/（g/㎡）≥
—
2900

2
拉伸性能
拉力/(N/50mm）≥
500
800
膜断裂伸长率，％ ≥
400
-
最大拉力时伸长率/％ ≥
—
40
3
钉杆撕裂强度/N ≥
400
200
4
冲击性能
直径（10±0.1）mm，无渗漏
5
静态荷载
20kg，无渗漏
6
耐热性
70℃，2h无位移、流淌、滴落
7
低温弯折性
-25℃,无裂纹
—
8
低温柔性
—
—25℃,无裂纹
9
渗油性/张数≤
—
2
10
防窜水性
0.6MPa，不窜水

11

与后浇混凝土剥离强度/(N/mm）≥
无处理
2.0
水泥粉污染表面
1。5
泥沙污染表面
1.5
紫外线老化
1.5
热老化
1.5
12
与后浇混凝土浸水后剥离强度/(N/mm）≥
1.5

13
热老化(70℃，168h）
拉力保持率/% ≥
90
伸长率保持率/％ ≥
90
低温弯折
—23℃，无裂纹
—
低温柔性
—
—23℃，无裂纹
14
热稳定性
外观
无起皱、滑动、流淌
尺寸变化/％ ≤
2.0
8. 安全措施
8。1严格执行各项安全法规，按安全技术规程的各项规定组织施工，做到安全文明施工。
8。2应对操作人员进行安全教育，掌握和了解安全操作规定，做好安全技术交底工作，严禁违章作业。
8.3施工人员必须穿软底鞋，不把尖锐坚硬的物体放在卷材上,以免损坏卷材，严禁在防水层上拌制砂浆。
8。4卷材应妥善保存，特别避免与矿物油、动植物油等影响性能的化学物质接触,以免造成卷材损坏变质。 8.5 施工用料及防水材料属于易燃物质,在存放材料的料库和施工现场必须严禁烟火，严格控制火源。并设专人看管发放。
8.6注意成品保护，防水施工要与有关工序作业配合协调，防水专业队与有关施工操作人员共同保护防水层不遭破坏.
8。7 雨天、雪天、5级风以上均不得施工。
9. 环保措施
9。1 所使用卷材的成分必须满足现行国家对有机物成分的挥发性、重金属的含量、所含成分物质的辐射性等各项指标的规定.
9.2 施工现场的材料和使用工具等应堆放整齐，施工后所产生的废弃物应及时分类清运，保持工完场清，做到文明施工.
9.3 施工用料应做到长材不短用，加强材料回收利用，节约材料。
9。4 在施工过程中，最大限度的减少施工中产生的噪声和环境污染，当无法避免噪声时，应对施工现场采取隔声隔离措施。
9。5 每次用完的施工机具，必须及时用有机溶剂清洗干净，以便于重复使用。
9.6 施工用水不得随意排放,进行沉淀后方可排入排水系统.
9.7现场使用的粘结材料尽量使用环保产品.
10。 效益分析
10.1由于高分子自粘胶膜防水卷材的优越性，防水效果提升明显，延长了地下室防水的使用寿命，节约了维修费用。
10.2 高分子自粘胶膜防水卷材反粘法施工工序简单，基层无需底涂及预处理，且无卷材保护层，大大提高了工效和节约了工期，经实际对比分析,可节约工期1/3，如下图10。2高分子自粘胶膜卷材预铺反粘法与传统防水工期对比：

图10。2高分子自粘胶膜卷材预铺反粘法与传统防水工期对比

10.3 由于减少了施工工序，与传统的防水施工相比,节约了成本费，一次投入，长期受益.
11. 应用实例
11。1 应用实例一
恒大城四期项目位于成都市温江区五洞桥路旁,建筑面积126653平方米，地下室2层，地上33层，结构形式为框架剪力墙结构，地下室防水等级为二级,采用高分子自粘胶膜防水卷材预铺反粘法施工。该工程为多栋高层组成，地下室施工面积较大，从材料进场的验收检测、施工工艺、质量验收几个阶段评定该工法在工效、工期及质量保证方面都得到了建设、监理、质监等单位的肯定。
11.2 应用实例二
中建锦城二期Ⅱ标段工程位于成都市高新区南三环内，盛和二路以西,建筑面积94000平方米，由4栋高层建筑组成，地下室2层,负2层底板约1.3万平方米，地上28层，总投资约1。6亿,结构形式为框架剪力墙结构。本项目地下室防水采用高分子自粘胶膜防水卷材预铺反粘法施工，本施工工法在此项目中得到了充分应用，防水效果良好，工期大大提前.
11.3 应用实例三
恒大金碧天下
