钢筋加工厂主要设备表.doc

钢筋加工厂主要设备表
(可以直接使用，可编辑 优质资料，欢迎下载）

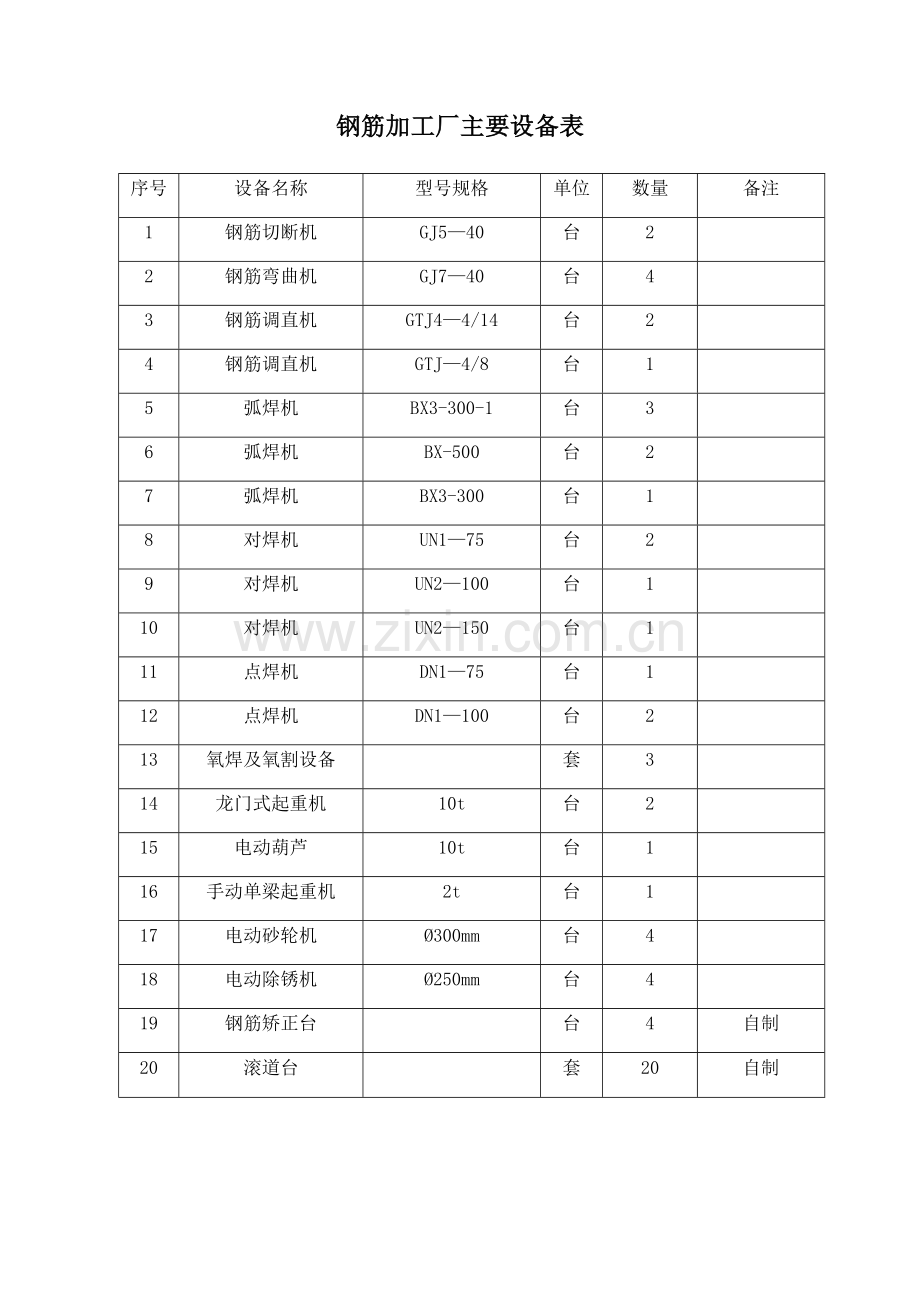

钢筋加工厂主要设备表
序号
设备名称
型号规格
单位
数量
备注
1
钢筋切断机
GJ5—40
台
2

2
钢筋弯曲机
GJ7—40
台
4

3
钢筋调直机
GTJ4—4/14
台
2

4
钢筋调直机
GTJ—4/8
台
1

5
弧焊机
BX3-300-1
台
3

6
弧焊机
BX-500
台
2

7
弧焊机
BX3-300
台
1

8
对焊机
UN1—75
台
2

9
对焊机
UN2—100
台
1

10
对焊机
UN2—150
台
1

11
点焊机
DN1—75
台
1

12
点焊机
DN1—100
台
2

13
氧焊及氧割设备

套
3

14
龙门式起重机
10t
台
2

15
电动葫芦
10t
台
1

16
手动单梁起重机
2t
台
1

17
电动砂轮机
Ø300mm
台
4

18
电动除锈机
Ø250mm
台
4

19
钢筋矫正台

台
4
自制
20
滚道台

套
20
自制

乌东德水电站左岸地下转轮加工厂土建及机电设备安装工程
施工场地规划方案
1 概述
根据左岸地下转轮加工厂土建及机电设备安装工程相关合同文件，业主在左岸进厂交通洞进口至韭菜地沿江区域及金坪子区域提供我单位约4500m2的场地（其中施工场地3000㎡，生产、生活营地1500㎡)，该场地大部分由弃渣填筑而成。监理协调在左岸进厂交通洞洞口靠江侧提供50m长的施工场地。总平面布置详见附图1.
用地计划表
占用土地项目
所需面积m2
位置
需用时间
钢筋加工厂
1000
韭菜地沿江区域
2021.10～2021。5
锚索加工厂
500
2021。10～2021。5
模板加工厂
500
2021。10～2021。5
综合仓库
400
2021.10～2021.5
设备修理场
500
2021.10~2021。5
锻钎车间
100
2021。10~2021.5
设备停放场
100
左岸进厂交通洞洞口靠江侧
2021.10～2021。5
现场值班室
50
2021.10～2021.5
办公室及生活营地
1500
金坪子区域
2021.10～2021.5
合计
4650

2 各场地规划设计方案
2.1韭菜地施工场地
场地治理方案
(1）场地整平
根据韭菜地沿江侧场地现场实际情况，整个场地前期由石渣回填形成，高低不平，对局部不平整区域进行削高填低、整平压实。场地整平采用3m³装载机进行施工。
（2）场地排水
为保证场地靠江侧边坡的稳定及场地内的排水,场地整平时向内侧形成约为3%的横坡（靠山侧前期已形成系统排水沟）。
场地治理工程量表表-1
序号
名称
单位
工程量
备注
1
场地平整
㎡
2000

说明：以上工程量为估算工程量，具体工程量以现场实际发生量计.

2。1.2规划方案
韭菜地沿江区域场地主要布置有钢筋加工厂、锚索加工厂、模板加工厂、锻钎车间、综合仓库（含值班室）、设备修理场（含临时设备停放场）和厕所等生产生活设施，其中综合仓库（值班房）和设备修理场均为一层砖混结构。平整后场地可利用面积约2000㎡（包含场内道路、围墙等），场地周边均设置标准透视围墙，透视围墙长度约为220m，并各设置一座8m宽的电动大门作为进出通道。韭菜地场地规划平面布置详见附图1。各场地设施规划面积见表-2。
韭菜地场地规划面积表 表—2
序号
项目名称
可利用面积面积(㎡）
备注
1
钢筋加工场

2
锚索加工场

3
模板加工场

锻钎车间

4
设备修理场

5
综合仓库

合 计
17394

2.1。3钢筋加工堆放场
钢筋加工场位于韭菜地沿江侧，占地面积约为1000㎡.主要用于转轮加工厂钢筋材料的加工与堆放，场地内布置有弯曲机、切断机、调直机等专用设备和值班房。具体布置详见附图1
2.1。4锚索加工场
锚索加工场位于韭菜地沿江侧，占地面积约为500㎡。主要用于转轮加工厂锚索加工及材料的堆放，场内布置有编锚车间、材料及成品堆放场、工具库房。具体布置详见附图1
2。1。5模板加工场
模板加工场位于韭菜地沿江侧，总占地面积约为4450㎡，用于堆放钢筋、闸门等材料。场地地面为碎石结构，材料露天堆放。中部较为宽敞位置设计值班房。具体布置详见附图1
2.1.6 锻钎车间
一期场地根据实际需要设值班室兼库房4处,共计20间，均采用水泥空心砖砌筑墙体,蓝色大波瓦覆盖顶盖。因整个场地为石渣填筑而成，为防止不均匀沉降造成墙体开裂，所有值班室墙体底部均设置50cm×50cm（宽×深）浆砌石基础圈梁,墙体内外采用1：2。5水泥砂浆粉刷后,统一刷白色外墙涂料.值班室兼车辆检修室结构详见附图4。
值班室兼库房工程量表表2。1-4
序号
名称
单位
工程量
备注
1
C20片石砼
m³
100
基础
2
空心砖
块
18600

3
大波瓦
㎡
490
蓝色
4
C20砼
㎡
98
地面
5
水泥砂浆
m³
60

6
外墙涂料
袋
120
白色
7
单开门
扇
17
0.8m宽
8
钢窗
个
34
1。2m
说明：以上工程量为估算工程量，具体工程量以现场实际发生量计。
2.1.7卫生间设计
卫生间设置在场地中间冲沟位置，卫生间采用空心砖+大波瓦单层结构。 卫生间包括男、女卫生间，女卫生间室内标准尺寸为3。94m×2.5m；男卫生间室内标准尺寸分别为3.94m×3。75m.卫生间为通槽式水冲卫生间，槽深40cm，槽宽20cm，槽内贴白色瓷砖.女卫生间共设置2个坑位，男卫生间共设置3个坑位，男卫生间同时设置一排小便池。卫生间基础设60＊60cm片石砼地圈梁，正前面设突出房屋主体50cm的挡雨檐,后面设突出房屋主体30cm的挡雨檐。卫生间右侧设置化粪池，化粪池标准尺寸分别为3m×1。5m×1.8m（长×宽×高），采用浆砌石砌筑,四周及底部采用M7。5水泥砂浆抹面，顶部采用C25混凝土预制盖板。卫生间结构布置图详见附图3。卫生间工程量如下表2.1—5所示:
卫生间工程量表 表2。1-5
序号
名称
单位
工程量
备注
1
C20片石砼
m³
5。56
基础
2
空心砖
块
2000

3
大波瓦
㎡
30
蓝色
4
C15砼
㎡
3。03
地面
5
C25混凝土盖板
m³
1.92
预制
6
排污管
m
50
直径300mmPVC管
说明:以上工程量为估算工程量，具体工程量以现场实际发生量计。
2.1。8排水沟设计
根据场平方案,原场地排水沟被填埋，需沿场地内侧山脚重新设置排水沟,排水沟尺寸为：50cm×50cm，壁厚20cm。排水沟采用C20混凝土浇筑，结合场地现有排水系统汇于天然冲沟处自然排放.排水沟结构详见附表2。1-6.
排水沟工程量表表2。1-6
序号
名称
单位
工程量
备注
1
土方开挖
m³
600

2
C20砼
m³
150

说明：以上工程量为估算工程量,具体工程量以现场实际发生量计。
2。1.9供水
场地供水由业主右岸供水主管路供水点处接取.从接水点铺设一趟Φ75钢管至各用水场地内，主管路长度约为1000m。供水备材料用量如下表所示:
供水设备、材料汇总表 表2。1-7
序号
项目名称
规格型号
单位
数量
备注
1
供水管
Φ75
m
1000
取水主管
2
钢管
Φ25
m
500
供水支管
3
钢管
6″
m
200
供水支管
说明：以上工程量为估算工程量,具体工程量以现场实际发生量计.
2。1.10供电
根据现场的供电情况,在高线路业主提供的10kv接线点接入，综合考虑各场地用电量，配置一台150KV变压器，供场地内工作人员生活和施工用电。变压器基础采用C20混凝土浇筑，标准尺寸为：2m（长）×2m（宽）×0.5m（高)，变压器四周设钢筋防护栏杆。所有房间室内照明线路采用：照明线支线路采用 6平方的塑铝线，主线路采用10平方的塑铝线，在墙体内埋管暗敷,并配置相应的插座、日光灯、空气开关等配套供电设施.屋内所用的配置下表2.1-8：
供电及屋内照明材料配置明细表 表2.1-8
序号
材料名称
规格型号
单位
数量
备注
1
变压器
150KVA
台
1

2
高压电缆
3*35
m
150

3
低压电缆
3＊185
m
500

4
主线路
10平方
m
1500

5
支线路
6平方
m
1000

6
节能灯
65W
个
20

7
开关配电箱
1.2×1米0.8×1
个
5

8
空气开关
160A
个
6

说明:以上工程量为估算工程量，具体工程量以现场实际发生量计。
2.2海子尾巴2—1生活营地
营地总面积约为8615㎡(包含营地前面停车场面积），建筑面积约2979。6㎡，其中住房1888㎡,食堂290㎡，其它约801.6㎡。根据劳动力计划，2021年三季度以前，施工高峰期人数为1000人,其中管理人员200人。营地按照600人标准规划,具体可以根据工程人员需求情况进行适当增减。
2.2.1总布置
营地主要布置有宿舍楼、食堂、浴室、卫生间等临时设施，其中宿舍为双层板房结构，食堂、厕所及浴室均为一层砖混结构,食堂、厕所及浴室基础设地梁，主体设有圈梁、过梁及构造柱等结构。建筑面积约2979。6m2，总占地总面积8615m2（包含营地前面停车场).营地依照地势而建,营地周围设标准通透式围墙，并设一道10m宽的电动大门作为进出通道.通透式围墙长度约为360m.营地平面布置详见附图5。
营地用房设施面积见表2。2—1。
生活及办公设施面积表 表2.2—1
序号
项目名称
建筑面积(m2）
备注
1
职工宿舍
1888
板房结构
2
职工食堂
290
砖混结构
3
卫生间及浴室
270
4
其他
531。6

合 计
2979。6

2。2。2场地平整
根据营地现场实际情况，整个场地为回填石渣，回填至约986。5m高程，平均高出公路约50cm~70cm。场地平整压实后，在表面采用C20混凝土进行硬化，硬化层厚15cm，硬化范围延伸至大门外侧，硬化面积约为8000㎡，约需C20砼1600m³。
场地硬化工程量表表2。2—2
序号
名称
单位
工程量
备注
1
C20硬化混凝土
m3
1600

2
石渣回填
m3
10000

说明：以上工程量为估算工程量,具体工程量以现场实际发生量计。
2.2.3宿舍楼设计
宿舍楼采用双层板房结构，共128间，每间房屋标准尺寸为3。62m×5。62m，单间室内面积约20.3㎡.营地内最后一栋板房一层设为家属房,每间中间用隔板隔开，分两小间，各自开门.保温活动板房墙壁厚5cm，顶棚为7.5cm波形瓦,近似平顶的一面坡结构.活动板房结构图详见附图6。
2。2。4食堂设计
食堂布置一栋，为单层砖混结构，食堂标准尺寸为8×5m(长×宽），每间中间用砖砌墙隔开，分两小间（每间尺寸为4m×5m)，各自开门，共有14间。具体平面布置详见附图5。
基础设有圈梁，屋顶采用C25现浇钢筋砼,浇筑厚度12cm,钢筋为双层钢筋。食堂尺寸为5m×4m（长×宽）.食堂采用蓝色防盗门，窗户采用塑钢窗，墙面采用白灰抹面。房顶前后设突出房屋主体50cm的挡雨檐,房顶采用空心砖砌筑高为40cm的挡水墙。厨房内设灶台、水池等建筑物，灶台、水池均采用砖砌体结构，食堂结构布置图详见附图7及附图8。食堂工程量如下表2.2-3所示：
食堂主要工程量表表2。2-3
序号
名称
单位
工程量
备注
1
食堂砖砌体
m3
160

2
灶台、水池等砖砌体
m3
45

3
C25钢筋砼
m³
40

4
抹面
m2
1200

5
SBS改性沥青防水卷材
㎡
320

6
门
扇
14
197×88cm
7
窗
扇
14
180×97cm
说明：以上工程量为估算工程量，具体工程量以现场实际发生量计。
2.2.5浴室及卫生间设计
浴室及卫生间设置在营地的最后方，厕所及浴室均为单层砖混结构,屋顶采用C25钢筋砼浇筑，浇筑厚度12cm,钢筋为双层钢筋。
浴室包括女浴室、男浴室,女浴室室内标准尺寸为10m×4。5m,男浴室室内标准尺寸为20m×4.5m。浴室门采用1.97m×0。88m蓝色防盗门，窗户采用百叶窗.卫生间包括男、女卫生间,女卫生间室内标准尺寸为10m×4。5m;男卫生间室内标准尺寸分别为20m×4。5m.厕所为通槽式水冲厕所，槽深40cm，槽宽20cm，槽内贴白色瓷砖.女厕所共设置8个坑位,男厕所共设置16个坑位，男厕所同时设置一排小便池。卫生间及浴室基础设有圈梁，正前面设突出房屋主体50cm的挡雨檐，后面设突出房屋主体30cm的挡雨檐。
卫生间右侧设置化粪池,化粪池标准尺寸分别为6m×3m×2。5m(长×宽×高），采用浆砌石砌筑,四周及底部采用M7.5水泥砂浆抹面,顶部采用C15混凝土预制盖板.浴室及卫生间结构布置图详见附图2中厕所结构图，基础及顶面结构详见附图8。浴室及卫生间工程量如下表所示：
浴室及卫生间工程量表表2.2-4
序号
名称
单位
工程量
备注
1
土石方开挖
m3
200
化粪池
2
空心砖砌体
m3
140

3
抹灰
m2
540

4
C15混凝土盖板
m3
8

5
排污管
m

150
直径300mmPVC管
说明:以上工程量为估算工程量，具体工程量以现场实际发生量计。
2.2.6洗涮台设计
洗涮台共设置4座，采用砖砌体结构，每隔1m设置1个水龙头。具体布置详见附图5.洗涮台工程量如下表：
洗涮台砖砌体工程量表表2.2-5
序号
名称
单位
工程量
备注
1
砖砌体
m3
30

2
抹灰
m2
90

说明：以上工程量为估算工程量,具体工程量以现场实际发生量计。
2.2。7排水沟设计
房前屋后均需设置排水沟,排水沟尺寸为：40cm×40cm，排水沟采用C20混凝土浇筑，浇筑形成约5‰的纵坡，以便于流水。其中过路排水沟顶部设盖板,盖板采用Ф28钢筋焊制，间排拒距5cm。排水沟结构布置图详见附图5。排水沟工程量如下表：
排水沟工程量表表2.2—6
序号
名称
单位
工程量
备注
1
土方开挖
m3
397.5

2
C20砼
m3
244。6

3
Ф28钢筋
t
15。4

说明：以上工程量为估算工程量，具体工程量以现场实际发生量计。
2。2。8大门及围墙
营地大门采用电子推拉门，宽10m。营地采用通透式围墙，长度约为360m.大门及围墙结构严格按照业主下发的《关于规范乌东德水电站施工区场地围墙和大门等结构形式及建筑风格的通知》的要求施工。围墙柱子上布置直径为250mm的球形围墙灯.围墙及大门结构详见附图8。大门及围墙工程量如下表：
大门及围墙主要工程量表表2。2-7
序号
名称
单位
工程量
备注
1
空心砖
m3
185

2
球形照明灯
个
128

3
电子推拉门
扇
1
宽10m
4
Φ16钢管
t
15

6
灰色涂料
袋
200
土黄色
说明：以上工程量为估算工程量，具体工程量以现场实际发生量计。
2。2。9停车场
在营地前面大门左右两侧布置两个停车场，尺寸分别为36。2m×8m和24m×8m。棚顶采用彩钢瓦，用6寸圆钢管柱子支撑，纵向柱子之间间距为6m,圆钢管柱子高为5m。为满足营地后期扩建需求，其中左侧停车场位置待营地修建完成后再做规划.具体布置详见附图5。
停车场主要工程量表表2.2—8
序号
名称
单位
工程量
备注
1
彩钢瓦
㎡
622

2
6寸钢管
根
24
5m
说明：以上工程量为估算工程量，具体工程量以现场实际发生量计。
2.2。10供水
营地供水在水电十四局营地供水点处接取.从接水点铺设一趟Φ75钢管至过渡营地内，从十四局营地接水点到过渡营地主管路长度约为850m。营地内用水在主管路上接取。供水备材料用量见下表所示。
供水设备、材料汇总表 表2。2-9
序号
项目名称
规格型号
单位
数量
备注
1
供水管
Φ75
m
1000
取水主管
2
钢管
Φ25
m
500
供水支管
3
钢管
6″
m
200
供水支管
说明：以上工程量为估算工程量，具体工程量以现场实际发生量计。
2.2.11供电
根据现场的供电情况，在高线路业主提供的10kv接线点接入,综合考虑营地内用电量,配置一台315KV变压器，供营区人员生活和施工用电。变压器基础采用C20混凝土浇筑,标准尺寸为：2m（长）×2m(宽）×0.5m（高）,变压器四周设钢筋防护栏杆。所有办公室和宿舍室内照明线路采用：照明线支线路采用 6平方的塑铝线，主线路采用10平方的塑铝线，并配置相应的插座、日光灯、空气开关等配套供电设施。
屋内所用的配置下表2.2-10：
供电及屋内照明材料配置明细表 表2.2—10
序号
材料名称
规格型号
单位
数量
备注
1
变压器
315KVA
台
1

2
高压电缆
3*35
m
100

3
低压电缆
3*185
m
300

4
主线路
10平方
m
5850

5
支线路
6平方
m
3500

6
节能灯
65W
个
170

7
开关配电箱
1.2×1米0。8×1
个
5

8
单相塑铜线
6平方
盘
2
绿红个一盘
9
塑料线槽
10cm宽
m
400

10
塑料线槽
3cm宽
m
3000

11
螺丝

套
950

12
墙壁开关
单相
个
163
明线
13
墙壁插座
五孔
个
471
明线
14
空气开关
160A
个
6

15
单相断路器
DZ47C32
个
105

16
灯头
螺丝扣
个
170

17
开口铜鼻子

个
800

18
铆钉

盒
4

19
钻头

只
30

2.3钢管加工厂场地
整个厂区总占地面积约为2.5万㎡，布置了钢管加工厂房、防腐车间、办公及生活区等,满足钢管由钢板到钢管瓦片的加工、组对、防腐及堆放全过程。
2。3。1钢管加工厂房布置
钢管加工厂房为钢屋架彩板结构，宽度为22m，长度为100m，高度为14m。厂房内布置钢板划线区、数控下料区、钢板卷制区、半自动下料区、小件组对区和型钢存放区、钢管预装区及蜗壳预装区，厂房内布置两台门式起重机，门式起重机轨道延长出厂房15m，该区域为钢板卸车及堆放区,在厂房靠进厂高线路侧设置了氧气、乙炔、焊条存放区。具体布置详见附图9。
（1)钢板堆放区存放部分需要进行加工的钢板,面积为8m×14m，可以存放两摞不同规格钢板以待加工.
（2）钢板划线区布置一个钢制平台长15m×宽3m×高0.8m,进行钢板的划线与检验。
(3）数控下料区布置一台5m×15m的数控切割机,和一个宽4m×长15m×高0。8m钢制平台，钢管单节管节最大宽度在3m,蜗壳单节最大宽度在3.5m左右,该数控切割机能够满足加工要求。
（4)半自动下料区布置一个长15m×宽2.5m×高0。8m的钢制平台，满足加劲环下料和部分坡口加工。
（5)钢板卷制区布置一台W11S-140×4000卷板机，最大卷板厚度为140mm,最大卷板宽度为4000mm，可以满足该工程的钢管瓦片和蜗壳瓦片的卷制。根据钢管分瓣情况在卷板机卷板方向两侧分别布置长6m×宽2。5m钢板上料平台,高度与卷板机下辊上平面相同。卷板机翻倒装置翻倒后的最大尺寸为14.65m。
（6）小件组对及型钢存放区,主要是进行一些工装及小型金属结构件的拼装，以及部分用来拼装小型金属结构的型材存放，该区域设置钢制平台长10m×宽7m×高0。03m,平台表面铺设16mm钢板以便拼装时放线使用。
(7）钢管瓦片预装区及蜗壳预装区主要负责,卷制完成的钢管或蜗壳的瓦片进行预组装,以便检验加工完成后的瓦片各种尺寸的准确性，以及对组成整管后的各种尺寸的检查记录.根据钢管和蜗壳单节形状布置环形钢平台，满足组对要求。
（8）厂房内布置两台门式起重机，起重量分别为40t和60t，40t可以满足下料卷板组对过程中吊装,60t可以满足卷板机安装时最重件吊装以及整节蜗壳的吊装。两门机跨度均为18m，起升高度9m，门机行走采用43kg/m轨道长度双为115m。
2。3。2防腐车间布置
防腐车间为钢屋架彩板结构长度为15m，宽度为10m，高度为6m，防腐车间与厂房由平板运输台车联系，加工完成的瓦片由平板运输台车通过轨道运输到防腐车间内，防腐车间为封闭结构，在车间内进行喷砂处理,喷砂合格后由平板运输台车运输到防腐车间外进行喷漆处理.
2。3.3生活及办公区
生活办公区设宽5m×长45m办公室一栋,宽5m×长45m职工宿舍一栋，还布置有食堂、浴室、洗漱池以及卫生间,以满足职工的生活及办公.
2。3.4施工用水
压力钢管加工厂用水从施工布置的消防供水管路中接入，采用φ80主管绕厂区布置，用于生活、生产及消防。
2。3。5施工用电
钢管加工厂场地内有一条10kv高压线路跨钢管加工厂场地而过，影响厂房建筑及厂区内施工，需要挪移到厂房右侧场地边墙边缘,变压器高压端由该高压线路接引。
1、变压器负荷计算
（1)主要负荷
序号
设备名称
单位
数量
功率
备注
1
卷板机
台
1
180KW

2
数控切割机
台
1
5KW

3
门机
台
2
80KW

4
电焊机
台
10
120KW
ZX7-400
5
气保焊机
台
4
50KW

6
碳弧气刨焊机
台
2
75KW
ZX7-1000
7
埋弧焊
台
1
35KW
ZX7-1000
8
空压机
台
1
40KW

9
气泵
台
2
15KW

10
干燥箱
台
1
15KW
单相负荷
11
空调机
台
25
25KW
单相负荷
12
照明
套
100
40KW
单相负荷
13
加热片
片
10
100KW
单相负荷
14
电脑、复印机、冰柜

25KW
单相负荷
15
总负荷
600+205=805
（2）变压器的选择。
三相负荷每项总电流600×2=1200A
单相负荷总电流205×5=1025A
变压器单相总电流为1200+1025÷3=1542A
设备使用率加功率计算误差,综合系数取70％。则变压器单相总电流为1542×0.7=1079A。
800KVA变压器每相额定输出电流为1156A＞1079A.所以选S11—800／10高效节能型变压器1台（总重2。55t)。
（3)高压侧负荷计算
高压端由通过厂区10kv架空线路引取,变压器高压侧电源容量计算。
①10KV架空线额定电流计算
2—1#洞口10KV架空线路分支线路为JLV—3×35mm²钢芯铝绞线，额定载流量为135A。
②变压器高压侧额定电流计算
金结加工厂800KV变压器高压侧额定电流为46A、武警营地800KV变压器高压侧额定电流为46A。
（4)计算结果
因为46+46=92A＜135A，所以10KV架空分支线路容量满足现场实际需要。
(5）厂区用电布置

厂区用电布置图

2、安全用电和电气防火.
①在变压器围栏明显部位悬挂“止步，高压危险”、禁止攀登，高压危险”等警示标志牌。
②主要电气设备应悬挂设备标识牌。
③配电室、车间房配有足够适用于熄灭电气火灾的消防器材.消防设备应放在便于取用的地方。
④在运行中的电气设备、线路杆塔上应悬挂“高压危险，禁止攀登”标识牌。
⑤配电屏（盘）装设短路、过负荷保护装置和漏电保护器.
⑥配电屏（盘）上的各配电线路应编号，并标明用途标记。
⑦配电屏（盘）或配电线路维修时,应悬挂“电器检修、禁止合闸”警示标志.停、送电应由专人负责。
⑧开关箱中装设漏电保护器，漏电保护器其额定漏电动作电流不大于30mA，额定漏电动作时间应小于0.1s。
⑨所有配电箱、开关箱均应标明其名称、用途，作出分路标记,并应由专人负责。每月进行检查和维修一次；检查、维修时要穿、戴绝缘鞋、手套，使用电工绝缘工具,将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
⑩移动式设备、手持式电动工具都采用橡套绝缘软电缆。
2.3.5场区材料设备投入
场区材料设备表
序号
名称
规格
备注
1
金结综合加工车间
100m×22m×14m
钢屋架/彩钢板外墙
2
变压器台
2m×2m×1.5m
砖混结构
3
防腐车间
15m×10m×6m
钢屋架/彩钢板外墙
4
办公室、宿舍
45m×5m×2。8m
保温彩钢板结构
5
洗漱池
6m×1m×1。5m
砖混结构
6
卫生间
6m×3m×2。8m
保温彩钢板结构
7
氧气间
6m×6m×3m
钢屋架/彩钢板外墙
8
焊材库
6m×6m×3m
钢屋架/彩钢板外墙
9
乙炔间
6m×6m×3m
钢屋架/彩钢板外墙
10
化粪池
5m×5m×4m
砖混结构
11
警卫室
3m×3m×3m
保温彩钢板结构
12
库房
12m×6.5m×2.8m
保温彩钢板结构
13
电动大门
9m
成平
14
门式起重机
起升高度9m、起重量40t
轨道P43\双115m
15
门式起重机
起升高度9m、起重量60t
轨道P43\双115m
16
30t电动平板车
运输重量30t、2台
轨道38kg/m\双40m
17
变压器
800KVA
室外
18
卷板机
W11S-150—3000
成品
19
数控切割机
5m×20m
成品
20
浴室
8m×6m×2。8m
保温彩钢板结构
21
食堂
12m×6m×2。8m
保温彩钢板结构
2.4金坪子钢筋加工堆放场
金坪子钢筋加工堆放场位于金坪子,占地面积约为1.4万㎡。主要用于钢筋材料的加工与堆放，场地内布置有龙门吊、值班房、办公室、宿舍、厕所等设施。
2。4。1场地总布置及场地平整
金坪子钢筋加工堆放场主要包括钢筋堆放区、钢筋加工区及物资库.场地主要采用石渣回填分层碾压形成，石渣采用20t自卸汽车运输，1。2m³反铲平整场地，8t振动碾分层碾压。钢筋加工区及物资库采用C20砼硬化，硬化厚度20cm，钢筋堆放区采用碎渣地面。具体布置详见《金坪子钢筋加工堆放场平面布置图》.
场地硬化工程量表表2。4—1
序号
名称
单位
工程量
备注
1
C20硬化混凝土
m3
1560

2
石渣回填
m3
32500

说明：以上工程量为估算工程量，具体工程量以现场实际发生量计。
2。4。2钢筋加工堆放区
钢筋堆放区位于场地最下游侧，占地面积约为5600㎡。利用反铲将该场地平整至约1084高程，由于该场地全部为洞渣回填形成,采用振动碾洒水碾压震实.
场地内布置有一座龙门吊及一间值班室。龙门吊占地面积约1080㎡,在场地中部位置采用反铲挖出门机轨道的基础,门机轨道跨度为25m,长度为70m，开挖基础尺寸为2m×0。85m（宽×高)。开挖完成后采用振动碾将基础压实。轨道基础顶部高程超出目前地面15cm，基础采用C25砼分两次浇筑,下部基础尺寸为1.2m×0.5m（宽×高）,内设一层钢筋网,钢筋网主筋为Φ25，辅筋为Φ16。间排距为20cm×20cm;上部基础尺寸为0.5m×0.5m（宽×高）.上部基础内设Φ28主筋Φ8的辅筋，顶部预埋1cm厚钢板及螺栓，钢板与上部基础采用预埋Φ16钢筋连接。钢板中心线间距与螺栓排拒均为80cm。轨道基础周边采用石渣回填压实。门机具体位置及结构形式详见附图.值班室为砖混结构，尺寸为4m×4m×3m（长×宽×高），值班室旁边设置10m长推拉式大门，大门基础采用C20砼硬化，具体结构形式详见附图10及附图11。
2。4。3钢筋加工区
钢筋加工区位于场地场地中部，占地面积约为4300㎡，场地内布置有宿舍、食堂、修理间、值班室、钢筋加工场、洗漱台及厕所，建筑面积约为1200㎡.
其中宿舍有两栋双层活动板房及一栋单层砖房，活动板房每层10间，每间尺寸为3。62×5.62,砖房宿舍15间，每间尺寸3。5m×5。5m。食堂四间，为单层砖房结构，每间尺寸为3.5m×5.5m.修理间一间，为板房结构，尺寸为3×6.7.
厕所位于场地靠江侧，面积为103.8㎡。具体平面布置详见附图10.
2.4。4物资仓库
物资仓库位于场地最上游侧，占地面积约为3500.用于钢筋等物资的堆放存储。场地采用石渣回填碾压形成,并采用C20砼硬化，硬化厚度20cm，物资库内布置有一栋砖房结构办公室及宿舍。
2.4。5供水
供水在金坪子系统供水点处接取。从接水点铺设一趟Φ100钢管至过场地，营场地内用水在主管路上接取。供水备材料用量见下表所示。
供水设备、材料汇总表 表2.4—2
序号
项目名称
规格型号
单位
数量
备注
1
供水管
Φ100
m
1000
取水主管
2
钢管
Φ25
m
500
供水支管
3
钢管
6″
m
200
供水支管
说明:以上工程量为估算工程量，具体工程量以现场实际发生量计。
2。4。6供电
根据现场的供电情况，在金坪子业主提供的10kv接线点接入,综合考虑营地内用电量，配置一台315KV变压器,供营区人员生活和施工用电.变压器基础采用C20混凝土浇筑，标准尺寸为:2m(长）×2m（宽)×0.5m(高），变压器四周设钢筋防护栏杆.所有办公室和宿舍室内照明线路采用：照明线支线路采用 6平方的塑铝线,主线路采用10平方的塑铝线，并配置相应的插座、日光灯、空气开关等配套供电设施。
屋内所用的配置下表2.4-3:
供电及屋内照明材料配置明细表 表2.4-3
序号
材料名称
规格型号
单位
数量
备注
1
变压器
315KVA
台
1

2
高压电缆
3*35
m
100

3
低压电缆
3＊185
m
300

4
主线路
10平方
m
1000

5
支线路
6平方
m
1200

6
节能灯
65W
个
350

7
开关配电箱
1.2×1米0。8×1
个
5

8
单相塑铜线
6平方
盘
2
绿红个一盘
9
塑料线槽
10cm宽
m
400

10
塑料线槽
3cm宽
m
3000

11
螺丝

套
950

12
墙壁开关
单相
个
350
明线
13
墙壁插座
五孔
个
471
明线
14
空气开关
160A
个
6

15
单相断路器
DZ47C32
个
105

16
灯头
螺丝扣
个
170

17
开口铜鼻子

个
800

18
铆钉

盒
4

19
钻头

只
30

2.4。7场区材料设备投入
场区材料设备表 表2.4-4
序号
名称
规格
备注
物资库
1
办公室、宿舍及仓库
42m×5.5m×3.3m
砖混结构
3
值班室
4.8m×4.8m×3.3m
砖混结构
临江侧生活营地
5
水池
6m×6m×2m
砼结构
6
厨房
35.1m×5.5m×3。3m
砖混结构
7
宿舍
25.34m×5.62m×3。3m
砖混结构
8
宿舍
38。6m×5.62m×4
活动板房
钢筋加工厂
10
宿舍
38.6m×5。62m×4
活动板房
11
食堂
22m×5。5m×3m
砖混结构
12
修理间
3m×6。7m×2m
彩钢板结构
13
钢筋加工厂
180㎡
彩钢板结构

厕所
34.6m×3m×2。5m
砖混结构
钢筋堆放场
15
门式起重机
起升高度9m、起重量60t
轨道P43\双70m
16
值班室
4m×4m×3.3m
砖混结构
设备
18
振动碾
8t
1辆
19
反铲
1。6m³
1辆
20
自卸汽车
20t
5辆
2。5右岸土建标三期场地规划
三期场地占地面积约为3万㎡.场地内主要布置有罐车停放场、钢筋加工厂、模板加工厂、综合仓库及值班室等生产生活设施，其中值班室(库房）、厕所均为一层砖混结构。平整后场地面积约3万㎡（包含场内道路、围墙等），场地周围设标准通透式围墙，并设一道约8m宽的大门作为进出通道。通透式围墙长度约为735m。三期场地规划平面布置详见附图12。各场地设施规划面积见表2.5—1。
三期场地规划面积表 表2.5—1
序号
项目名称
占地面积(㎡）
备注
1
罐车停放场
5493

2
钢筋加工厂
5810

3
模板加工厂
8341

4
预制构件厂
4026

5
综合仓库及值班室
6330

合 计
30000

2.5.1钢筋加工厂
钢筋加工厂场占地面积约5810㎡，主要用于钢筋材料等的堆放及加工。考虑该场地地基承载情况,靠山侧作为大型构件堆放区,并搭设钢结构厂棚；临江侧作为钢筋加工区.场地以碎石地面为主,视存放需要在构建底部加垫方木；小型零件和设备等集中装箱，统一存放。
2。5。2罐车停放场
混凝土罐车停放场总占地面积约为5493㎡，车辆露天停放
