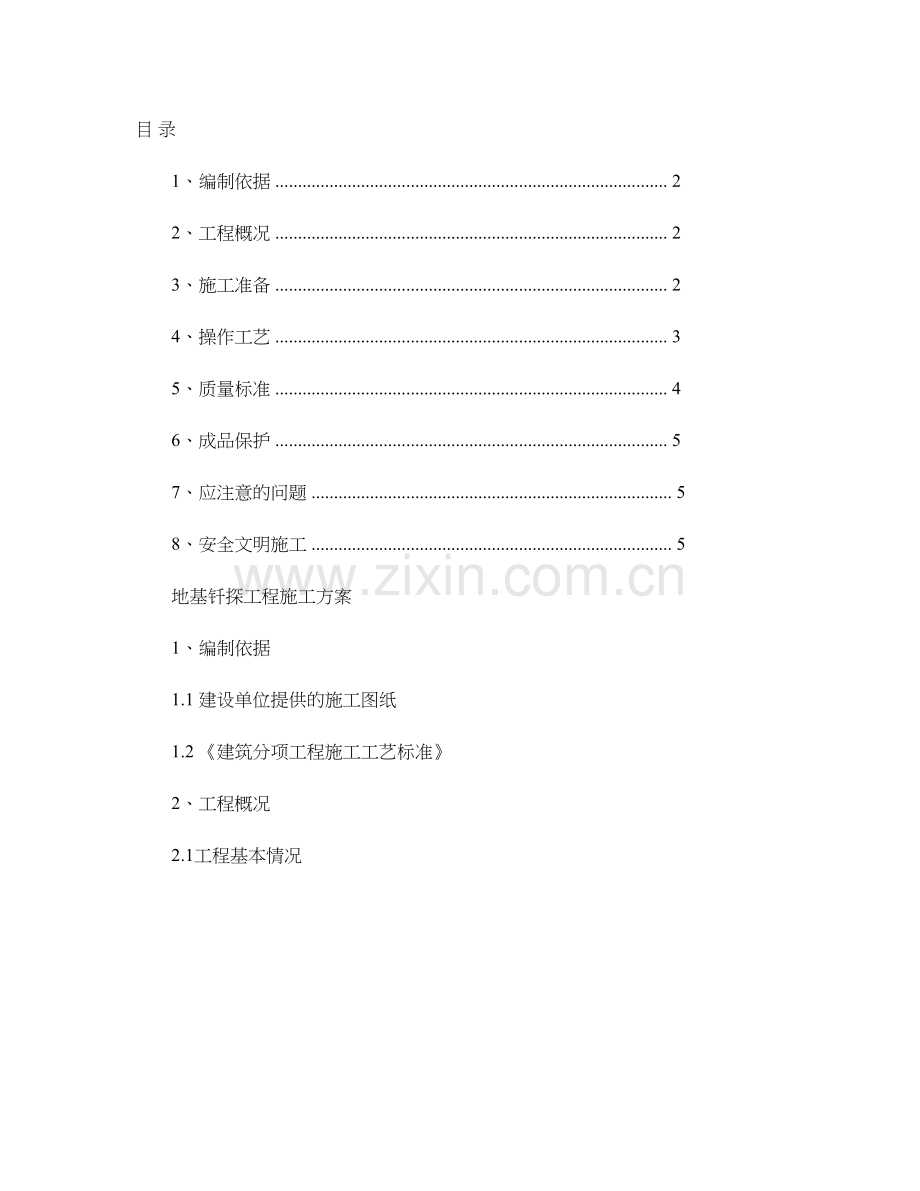

目 录
1、编制依据 ....................................................................................... 2
2、工程概况 ....................................................................................... 2
3、施工准备 ....................................................................................... 2
4、操作工艺 ....................................................................................... 3
5、质量标准 ....................................................................................... 4
6、成品保护 ....................................................................................... 5
7、应注意的问题 ................................................................................ 5
8、安全文明施工 ................................................................................ 5
地基钎探工程施工方案
1、编制依据
1.1 建设单位提供的施工图纸
1.2 《建筑分项工程施工工艺标准》
2、工程概况
2.1工程基本情况

2.2工程概况
本工程位于唐山市卫国路大学道口东南面, 建筑面积约 38万 m , 框架剪力墙、 框架核心筒,及框架结构,地下 1— 2层。地上 11— 26层,部分多层商业。建筑 物场土类型为中硬土, 场区稳定水位埋深在 13.90~14.60m 之间, 年变化幅度约
2.0m ,场区原始土层绝对高程在 26.0m 左右场地整体地形起伏不大。
3. 施工准备
2.3材料及主要机具
⑴、材料要求
中砂
⑵、主要机具
机械打钎(轻便触探器
穿心锤重 10Kg 、尖锥头、触探器钎杆 Φ25的钢钎,长度 2.2m ,钢钎头为 Φ40,呈 60°椎体,其他有铅丝、手推车、夹具、撬棍 (拔钢钎用 、钢卷尺等。
2.4作业条件
⑴计划商业基础有梁式筏板部分,在基土已挖至筏板底标高时,不在进行 基础梁的开挖, 先进行钎探, 这样便于钎探的整体布设, 车库独基部分在独基开 挖至设计深度后在进行钎探。
⑵根据设计图纸绘制钎探孔位平面布置图。
⑶要求钎探在放出筏板基础的外边线后再进行钎孔布置放线。
⑷对于商业筏形基础要全部钎探,对于独立基础要求在有独立基础的部位 钎探,其他无基础部位无需钎探。
⑸钎探孔位平面布置图放线并撒白灰点。要求最外侧探孔伸出筏板外边线 50cm 。
⑹注意钎杆上 30cm 的标识横线。
⑺钎探孔的排列方式采用梅花型排列方式,间距 1.5m ,孔深 2.1m ,
人工钎探探测深度和探点间距

⑻夜间施工时, 应有足够的照明设施, 并要合理地安排钎顺序, 防止错打或漏打。 3、操作工艺
3.1工艺流程
确定打钎顺序 (放钎点线 ――就位打钎――记录锤击数――整理记录―― 拔钎盖孔――检查孔深(合格后――灌砂
3.2按钎探孔位置平面布置图分区放线, 用白灰放出分区控制线, 孔位要撒
上白灰点。
3.3就位打钎
将触探杆尖对准孔位,再把穿心锤套在钎杆上,使穿心锤自由下落,锤落 距 50cm ,把钎杆垂直打入土层中。
3.4记录锤击数
钎杆每打入土层 30cm ,在《地基钎探记录》记录一次锤击数。钎探深为
2.1m 。
3.5拔钎
机械将钎杆拔出,注意拔钎时防止钎杆变形。拔出后用砖盖孔,并用记号 笔在砖上注明编号,以备验槽时使用。
3.6移位
将触探杆搬到下一个孔位,以便继续打钎。
3.7灌砂
打完得钎孔,首先经过质检人员和工长检查孔深与记录无误后,然后经过 验槽合格后, 方可进行灌砂, 砂子要用 8×8的密目筛过筛, 灌砂时每填入 30cm 左右,须用钢筋捣实一次。
3.8整理记录
按孔顺序编号,将锤击数填入统一表格内,字迹清楚,经过监理单位、单 位工程技术负责人、 质检员、 资料员签字后归档。 归档钎探记录表必须使用黑色 签字笔填写,字迹要工整,不可有改动迹象。
4、质量标准
4.1保证项目
钎探深度必须符合规定要求,锤击数记录准确,不得作假钎。
4.2基本项目
⑴ 钎位要准确,钎孔不得遗漏
⑵ 钎孔灌砂应密实。
5、成品保护
钎探完毕后,应做好标记,保护好钎孔,未经质量检查、有关工长复验及 验槽合格,不得堵塞或灌砂。
6、应注意的问题
6.1 基土必须在干燥的情况下进行。受雨后不得钎探。
6.2如打钎进行不下去时, 应请示有关工长, 适当移位打钎, 不得不打钎而 任意填写锤击数。
6.3 记录和平面布置图的整理:在记录表上有色铅笔或符号将不同的锤击 数孔位分别开来。
6.4 在钎孔平面布置图上,注明过硬或过软孔号的位置,以便设计勘查人 员进行分析处理
7、 安全文明施工
7.1安全施工
⑴ 所有现场施工人员必须佩带安全帽
⑵ 操作人员要专心施工,扶锤人员与扶钎杆人员要密切配合,精力集中, 以防出现以外事故。
7.2文明施工
现场施工人员在施工过程中、一定要安全文明施工要求进行施工。夜间施 工要有照明措施,要在距居民区较远地段,尽量做到不扰民。
地下铁道工程
桩及复合地基静载荷试验

试验方案

编写：

广州市建筑材料工业研究所

地下铁道工程
桩及复合地基静载荷试验方案
一、工程概况
地下铁道工程三号线北延十二标工程【龙归站】位于广州市白云区，基坑开挖总长度为440米,宽16.9米。按设计要求，天然地基土承载力特征值为≤200kPa。为检验其承载力是否满足设计要求，广州市地下铁道总公司委托广州市建筑材料工业研究所进行地基土载荷试验。
二、试验方案
1.试验执行规范
本试验按广东省标准《建筑地基基础设计规范》DBJ15-31-2003“附录A 浅层平板载荷试验要点”有关规定进行。
1-1.承压板面积
按DBJ15-31-2003规范规定，“承压板面积不应小于0.25m2，对软土不应小于0.5m2。”由于对该工程的承压板面积华南理工大学建筑设计研究院［文号：GJH(2006)50号］已有明确要求，本试验拟采用1m2刚性方形承压板，承压板尺寸为1m×1m。
1-2.最大试验荷载及加荷等级
DBJ15-31-2003规范规定，“加荷等级不应少于8级。最大加载量不应少于荷载设计值的两倍”。按照华南理工大学建筑设计研究院［文号：GJH(2006)50号］要求：本次试验分十级加载，最大加载量为荷载设计值的两倍，即最大加载量为500kPa。按承压板面积为1m2计算，最大施加荷载为500kN。
加荷分级按最大加载量500kPa分10等级，每级加荷增量为50kPa。

1-3.承压板沉降观测
承压板受荷载作用下沉降观测采用百分表。沉降观测时间及沉降稳定标准按DBJ15-31-2003规范规定进行。
1-4.终止加载条件
1-4-1.承压板周围的土明显地侧向挤出；
1-4-2.承压板沉降急骤增大，P～s曲线出现陡降段；
1-4-3.某级荷载下承压板沉降速率在24h内不能达到稳定标准；
1-4-4.当承压板沉降量s大于或等于承压板边长b的0.06倍，即当s≥1000mm×0.06＝60mm时，可终止加载。
1-5.试验点选取
按DBJ15-31-2002规范规定及华南理工大学建筑设计研究院［文号：GJH(2006)50号及GJH(2006)56号］及地铁检测要求，本次浅层平板载荷试验的试验点数按5‰平方米，即1000平方米检测5个点，一组最少检测3个点，试验点位置按照华南理工大学建筑设计研究院［文号：GJH(2006)47号及GJH(2006)56号］要求选取，具体位置由现场监理及相关单位确定。考虑到试验台座的安装尺寸，要求试验位置的地面面积尺寸不少于4m×4m。检测点平面布置图见附图。
2、荷载施加方法及试验装置
2-1.荷载施加方法
本试验采用压重平台反力装置，采用油压千斤顶对承压板施加压力。
2-2.压重平台装置
压重平台由工25钢梁组成，放置于试验点的地面上。平台上堆放重物(砂包)，重物一次性堆放在平台上。千斤顶放置在承压板上，用油泵向千斤顶施加压力油，千斤顶通过压重平台提供的反力而对承压板施加荷载。
2-3.压重物
压重物为砂包。压重物的总重量应大于最大试验荷载量，一般为最大试验荷载量的1.2倍。
二、检测前准备工作
1.现场的准备工作
1-1.平整试验位置处场地及开挖试验基坑；
1-2.疏通场地的设备进场、转点的道路。
2.检测组的工作
2-1.试验设备进场时间由现场监理最少提前24时通知检测；
2-2.装砂包(装砂袋由试验方负责)，搬砂包上平台及卸台；
2-3.现场试验工作。
2-4.提供试验报告一式八份。
以上工作所发生的一切费用由试验方负责。
三、其它相关说明
1.为了不影响试验效果及试验准确性，试验工作应在无雨的天气进行，如遇下雨天，试验日期顺延。
2.委托方应派出专人作试验期间的联系及试验协调工作。

广州市建筑材料工业研究所
二OO八年六月五日

说明：1.本图按规范要求5‰均匀布点;
2.检测时根据本图的大概位置,现场定点;
技术交底记录
表C2-1
编 号

工程名称

交 底 日 期
2021.5．20
施工单位

分项工程名称

交底提要
地基钎探技术交底
交底内容：
一、材料要求
砂：一般中砂（0.35-0.5）、粉笔、白油漆、钢筋棍、灰砂砖等。
二、主要机具
打钎机，标准钢钎，钎径φ25mm，钎头呈600尖锥形状，钎长2.2m，手推车、钢卷尺。
三、作业条件
1、基土已挖至基坑底设计标高，表面应平整，轴线及坑宽、长均符合设计图纸要求。
2、钎探孔位平面布置按附图所示钎探孔位平面布置图，纵横间距一般为1.5m，呈梅花型布置，钎探深度为2.1m。
3、夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。钎杆上预先划好300mm横线。
4、人员组织：分2组，每组3人，两人扶打钎机，一人记录。具体分组打钎的点位见附图。
5、钎探具体施工时间为：基坑机械挖土至-4.86m→人工挖土200mm（至-5.06m）→基土钎探→人工清土100mm（至-5.16m）。
三、操作工艺
1、工艺流程：
放钎点线 → 就位打钎 → 拔钎 → 灌砂
↓ ↓
记录锤击数 检查孔深
2、按钎探孔位置平面布置图放线；孔位放置灰砂砖，并在砖上用粉笔编上钎位号。
3、就位打钎：对准孔位将打钎机放平、放稳就位，一人拿钢钎对准铅锤落下位置卡好，再把钎尖对准钎孔位置，扭转倒顺电源开关开始打钎，
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录
表C2-1
编 号

工程名称

交 底 日 期

施工单位

分项工程名称

交底提要
地基钎探技术交底
交底内容：
把钎杆垂直打入土层中。要求钎杆必须垂直，不能倾斜，升钎高度误差控制在±1cm内。
4、记录锤击数。钎杆每打入土层30cm时，记录一次锤击数，钎探深度为2.1m，分7步，记录7次，将每次记录的锤击数依次填入钎探记录表格相应的点号对应的步距内。
5、拔钎：扭转倒顺开关，使打钎机自动拔钎。
6、作标记：在已钎探完的钎孔上放砖块，上面写明该钎探点的点号，以便查找，对已做标记的点派专人保护，以防缺失。
7、移位：将打钎机推到下一孔位，以便继续打钎。
8、灌砂：打完的钎孔，经过质检员和有关工长检查孔深与记录无误后，即可进行灌砂。灌砂时，每填入30cm左右用钢筋棒捣实一次。每天打完后，统一灌砂一次。
9、整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，打钎完毕后，将钎探记录交技术室整理。
10、基土受雨后，不得进行钎探。
11、施工顺序：从西向东进行地基钎探。
四、质量标准
1、保证项目：
钎探深度必须符合要求，锤击数记录（用签字笔）准确，不得作假。
2、基本项目：
2.1钎位基本准确，探孔不得遗漏。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编 号
004
工程名称

交 底 日 期

施工单位

分项工程名称

交底提要
地基钎探技术交底
交底内容：
2.2钎孔灌砂密实。
五、成品保护
1、 钎探完成后，作好标记，保护好钎孔，未经质检员和有关工长复验，不得堵塞或灌砂。
六、注意问题
1、注意保护钎位处砖块位置，不要让人随意移动。
2、 打钎时，若出现有个别点测得的数据与同步其它点差别较大的，在其旁边（约20cm处）另选两点打钎，若两点的数据同其它同步点的数据接近，则取两点中数据较小者填表，若两点中仍有一次数据偏差较大，则在图上将该点标出，在记录表中将该点号标明，并保存好该点的数据，待交报技术室分析处理。若碰到锤击异常的，立即向技术室报告。遇到问题不得不打，任意填写锤数。
3、记录和平面布置图的探孔位置填错：
3.1将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。发现错误及时修改或补钉。
3.2在记录表上用有色铅笔或符号将不同的钎孔（锤击数的大小）分开。
3.3在钎孔平面布置图上，注明过硬、过软或超挖部分的孔号的位置，以便设计勘查人员或有关部门验槽时分析处理。
七、安全及环保措施：
1、 打钎时注意安全，不要让打钎机倾倒砸到人身上。
2、避免夜间施工。如须夜间施工，必须减小噪声，防止扰民。
3、 保持现场清洁，不要浪费材料。
4、 打钎机手必须戴好绝缘手套。
5、 施工人员进入现场必须戴安全帽。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

钎探方式 探 点 编 号 921 922 923 924 925 926 927 928 929 930 931 932 933 934 935 936 937 938 939 940 签 字 栏 机械钎探 直径 32 锤重 8kg 钎探日期 2021年6月 日 钎探深度及锤击数 合计 369 379 336 345 350 372 333 374 361 373 414 385 369 387 380 378 312 407 338 350 0～30 （cm） 24 18 17 24 21 18 17 28 24 24 27 29 16 21 21 17 19 17 20 25 30～60 （cm） 23 28 28 27 26 21 22 27 27 26 28 29 25 29 25 27 23 23 29 21 60～90 （cm） 49 40 49 44 58 50 46 59 47 55 40 42 53 46 49 53 42 52 58 49 探点布置及处理部 位示意图 90～120 120～150 150～180 180～210 （cm） （cm） （cm） （cm） 75 84 62 81 72 69 87 72 82 69 82 80 68 89 68 65 82 78 60 69 64 64 69 69 71 73 65 73 64 66 77 65 67 56 68 73 52 68 65 72 74 69 53 56 61 65 50 63 65 68 78 77 68 54 77 61 50 79 66 60 60 76 58 44 41 76 46 52 52 65 82 63 72 92 72 82 44 90 40 54 土质均匀，无异常 结 论 钎探点为梅花状布 置，探点横向间距 1.5m，竖向间距 1.5m，钎探深度2.1 米，探点位置详见钎 探布置图。 技术负责人： 质检员： 钎探人： 表C5-2-6 地基钎探记录 工程名称: 首尔园·甜城三期南区1区住宅项目 编号: 施工单位： 三河市燕郊隆达建筑工程
钎探方式 探 点 编 号 941 942 943 944 945 946 947 948 949 950 951 952 953 954 955 956 957 958 959 960 签 字 栏 机械钎探 直径 32 锤重 8kg 钎探日期 2021年6月 日 钎探深度及锤击数 合计 382 356 395 387 359 365 350 363 379 370 378 334 388 400 355 340 396 353 380 381 0～30 （cm） 20 17 26 25 21 23 25 21 21 27 23 20 18 23 19 25 15 26 15 25 30～60 （cm） 29 29 23 24 25 26 23 23 26 20 27 25 28 29 23 23 28 28 24 24 60～90 （cm） 54 42 47 57 59 54 55 40 59 52 48 50 49 54 50 55 58 57 46 43 探点布置及处理部 位示意图 90～120 120～150 150～180 180～210 （cm） （cm） （cm） （cm） 82 85 80 86 64 74 62 82 71 65 86 71 85 62 87 63 70 66 78 78 60 55 77 50 58 55 66 65 74 76 65 58 58 60 54 65 75 72 69 79 75 62 56 60 78 73 58 67 60 74 61 66 79 78 63 63 66 62 67 66 62 66 86 85 54 60 61 65 68 56 68 44 71 94 59 46 84 42 81 66 土质均匀，无异常 结 论 钎探点为梅花状布 置，探点横向间距 1.5m，竖向间距 1.5m，钎探深度2.1 米，探点位置详见钎 探布置图。 技术负责人： 质检员： 钎探人：

目 录

1、编制依据 2
2、工程概况 2
3、施工准备 2
4、操作工艺 3
5、质量标准 4
6、成品保护 4
7、应注意的问题 4
8、安全文明施工 5
附图:钎探点平面布置图
地基钎探工程施工方案
1、编制依据
1.1 建设单位提供的施工图纸
1.2 《建筑分项工程施工工艺标准》
2、工程概况
2.1工程基本情况
序号
项目
内容
1
工程名称
呼和浩特县府佳园1＃楼工程
2
工程地址
呼和浩特市县府街北侧，阿吉拉沁南路西侧
3
建设单位
内蒙古荣剑达房产开发有限责任公司
4
设计单位
内蒙古圣方建筑工程设计事务所
5
监理单位

6
勘察单位
内蒙古地华岩土工程有限责任公司
7
监督单位
呼和浩特市质量监督站
8
施工单位
中建三局建设工程股份
2.2工程概况
拟建1＃楼南北长为147.0m，东西宽为13.1m。呼和浩特县府佳园1＃楼工程，分主楼和裙房，主楼11层，裙房四层，总建筑面积18558㎡，结构形式为框架-剪力墙结构。主楼结构基础为平板式筏形基础，基础底标高为-2.6m，裙房结构基础为钢筋混凝土独立基础，基础底标高为-2.6m。基坑各边预留工作面0.500m。
3、施工准备
3.1材料及主要机具
⑴、材料要求
砂：一般为中砂
⑵、主要机具
机械打钎（轻便触探器）
穿心锤重10Kg、尖锥头、触探器钎杆Φ25的钢钎，长度至少2.1m。其他有铅丝、手推车、夹具、撬棍（拔钢钎用）、钢卷尺等。
3.2作业条件
⑴基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。
⑵根据设计图纸绘制钎探孔位平面布置图。
⑶要求钎探前，将所有轴线及基础的定位尺寸线放出，放出后再进行钎孔布置放线。
⑷对于平板式筏形基础要全部钎探，对于独立基础要求在有独立基础的部位钎探，其他无基础部位无需钎探。
⑸钎探孔位平面布置图放线并撒白灰点。要求最外侧探孔伸出垫层外边线50cm。
⑹注意钎杆上30cm的标识横线。
⑺钎探孔的排列方式采用梅花型排列方式，间距2.0m，孔深1.8m。
⑻夜间施工时，应有足够的照明设施，并要合理地安排钎顺序，防止错打或漏打。
4、操作工艺
4.1工艺流程
确定打钎顺序（放钎点线）――就位打钎――记录锤击数――整理记录――拔钎盖孔――检查孔深（合格后）――灌砂
4.2按钎探孔位置平面布置图分区放线，用白灰放出分区控制线，孔位要撒上白灰点。
4.3就位打钎
将触探杆尖对准孔位，再把穿心锤套在钎杆上，使穿心锤自由下落，锤落距50cm，把钎杆垂直打入土层中。
4.4记录锤击数
钎杆每打入土层30cm，在《地基钎探记录》记录一次锤击数。钎探深为1.8m。
4.5拔钎
机械将钎杆拔出，注意拔钎时防止钎杆变形。拔出后用砖盖孔，并用粉笔在砖上注明编号，以备验槽时使用。
4.6移位
将触探杆搬到下一个孔位，以便继续打钎。
4.7灌砂
打完得钎孔，首先经过质检人员和工长检查孔深与记录无误后，然后经过验槽合格后，方可进行灌砂。灌砂时每填入30cm左右，须用钢筋捣实一次。
4.8整理记录
按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过监理单位、单位工程技术负责人、质检员、资料员签字后归档。归档钎探记录表必须使用黑色签字笔填写，字迹要工整，不可有改动迹象。
5、质量标准
5.1保证项目
钎探深度必须符合规定要求，锤击数记录准确，不得作假钎。
5.2基本项目
⑴ 钎位要准确，钎孔不得遗漏
⑵ 钎孔灌砂应密实。
6、成品保护
钎探完毕后，应做好标记，保护好钎孔，未经质量检查、有关工长复验及验槽合格，不得堵塞或灌砂。
7、应注意的问题
⑴ 基土必须在干燥的情况下进行。受雨后不得钎探。
⑵ 如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填写锤击数。
⑶ 记录和平面布置图的整理：在记录表上有色铅笔或符号将不同的锤击数孔位分别开来。
⑷ 在钎孔平面布置图上，注明过硬或过软孔号的位置，以便设计勘查人员进行分析处理
8、 安全文明施工
8.1安全施工
⑴ 所有现场施工人员必须佩带安全帽
⑵ 操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，精力集中，以防出现以外事故。
8.2文明施工
现场施工人员严禁在施工过程中抽烟、嬉闹，不能光膀子施工。
