某办公大楼外脚手架施工方案

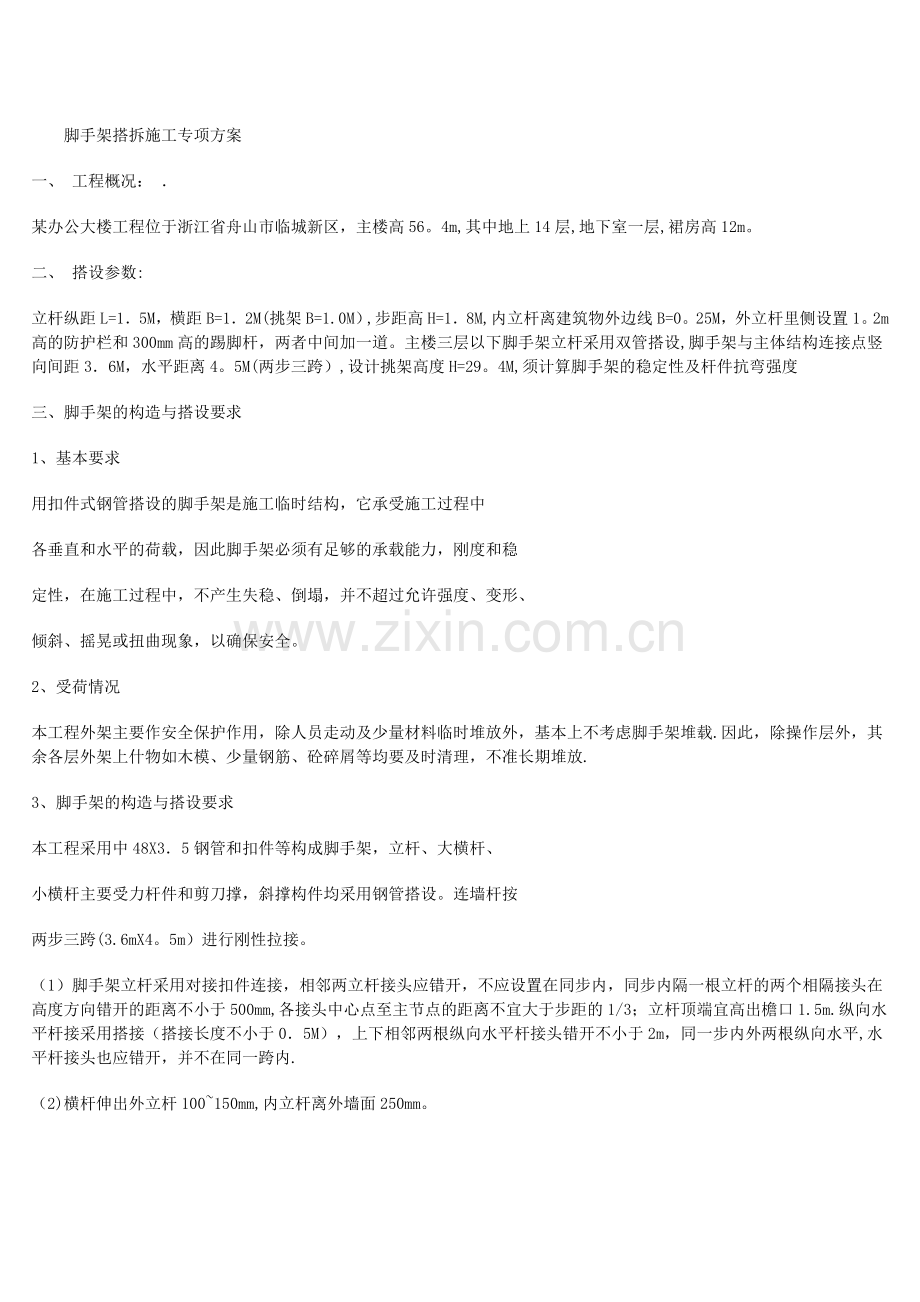

　　脚手架搭拆施工专项方案
一、 工程概况： ．
某办公大楼工程位于浙江省舟山市临城新区，主楼高56。4m,其中地上14层,地下室一层,裙房高12m。
二、 搭设参数:
立杆纵距L=1．5M，横距B=1．2M(挑架B=1.0M）,步距高H=1．8M,内立杆离建筑物外边线B=0。25M，外立杆里侧设置1。2m高的防护栏和300mm高的踢脚杆，两者中间加一道。主楼三层以下脚手架立杆采用双管搭设,脚手架与主体结构连接点竖向间距3．6M，水平距离4。5M(两步三跨）,设计挑架高度H=29。4M,须计算脚手架的稳定性及杆件抗弯强度
三、脚手架的构造与搭设要求
1、基本要求
用扣件式钢管搭设的脚手架是施工临时结构，它承受施工过程中
各垂直和水平的荷载，因此脚手架必须有足够的承载能力，刚度和稳
定性，在施工过程中，不产生失稳、倒塌，并不超过允许强度、变形、
倾斜、摇晃或扭曲现象，以确保安全。
2、受荷情况
本工程外架主要作安全保护作用，除人员走动及少量材料临时堆放外，基本上不考虑脚手架堆载.因此，除操作层外，其余各层外架上什物如木模、少量钢筋、砼碎屑等均要及时清理，不准长期堆放.
3、脚手架的构造与搭设要求
本工程采用中48X3．5钢管和扣件等构成脚手架，立杆、大横杆、
小横杆主要受力杆件和剪刀撑，斜撑构件均采用钢管搭设。连墙杆按
两步三跨(3.6mX4。5m）进行刚性拉接。
（1）脚手架立杆采用对接扣件连接，相邻两立杆接头应错开，不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm,各接头中心点至主节点的距离不宜大于步距的1/3；立杆顶端宜高出檐口1.5m.纵向水平杆接采用搭接（搭接长度不小于0．5M），上下相邻两根纵向水平杆接头错开不小于2m，同一步内外两根纵向水平,水平杆接头也应错开，并不在同一跨内.
（2)横杆伸出外立杆100~150mm,内立杆离外墙面250mm。
（3）脚手架纵向两端和转角处起，在脚手架外面每隔9M（水平
距离）左右用斜杆撑成剪刀撑，自上而下循序连续设置(五步一隔）。斜杆材质必须无变形无损伤，斜杆用旋转扣件与立杆和纵向水平杆
扣牢。
（4)脚手架每隔3步，应在里立杆与墙面之间设通长安全竹片笆
支承在两根钢管上，用18＃铁丝捆绑在两道水平钢管口，作隔断处理。
（5)脚手架与主体结构必须采用刚性连接（钢管用扣件一端同主
体结构预埋钢管连接，另一端用扣件同外架立杆扣牢)，不允许采用一顶一拉的柔性连接,钢筋连墙杆与框架连接时，砼强度不低于C15才能使用。在东西两面剪力墙处设预埋铁，后焊钢管与外架连接
（6)、扣件同杆件连接时坚固力在45-55KN·M范围内，不得低
于45KN·M，小横杆为“背对背，面对面，交错设置。”
（7）、裙房钢管立杆基础应平整，分层夯实,并浇砼带，主楼西南面12米以上脚手架支承在裙房屋面上，在砼屋面上的立杆应下垫20号槽钢，杆件必须无弯曲、无变形。
(8)、脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
（9）—防电、避雷措施：
在雷雨季节搭建筑物的脚手架,应与地相连，以防雷击。设避雷针和建筑物的避雷系统接通，脚手架和建筑物的接地系统单独引线相接以防漏电伤人.
（10）通道搭设
底层大门入口处，设立人员出入安全通道，做法如下:在脚
手架外侧用钢管搭设防护棚，跨度3米，深2米,上部设双层道防护
棚，上、下两道防护棚之间距离大于0．5m，用脚手片铺满。
(11）、脚手架每搭设三步，由公司质量安全员请安检站检查验收，有书面记录，履行验收签字手续，验收合格后，张挂《脚手架验收合格证》后方可使用.脚手架的搭设与拆除的架子工须取得“特种作业人员安全操作证"后才能进行脚手架的搭设与拆除，通道口处搭设双层防护棚.
四、脚手架拆除：
l、拆除脚手架前先请安检站验收合格后，方可进行。首先对脚手架进行整体架固，设置好警戒区，并有专人负责警戒。
2、拆除脚手架前，应将脚手架上的留存材料、杂物等清除干净。
3、脚手架拆除顺序一般为脚手板—栏杆-剪刀撑—-牵杠—横杆—立杆，按自上二而下先搭后拆,逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业,剪刀撑先拆中间扣再拆两头扣，由中间操作人往下递杆子.
4、拆下的杆件与零配件,应按类分堆(零配件装入容器内），用
吊车吊下，严禁高空抛掷。
五、挑架设计及搭接处的施工方法：
1、 因主楼高度大于50m，按照《建筑施工扣件式钢管脚手架安全技术规范》的要求,采用分段悬挑措施在七层顶板（27m)予埋钢板设置挑架.七层以下原则上采用落地架,挑架设计见计算书及节点详图、挑架平面图。
2、 经验算，主楼西侧的裙房屋面（⑦轴）承载力不够，因此设置一排挑架，详见三层挑架平面
3、 挑架的钢板予埋、槽钢尺寸、连接方法采用多种方案，分别为J1~J10具体见三层、七层挑架节点图、尺寸及节点列表.
4、 槽钢架总长大于2500的，采用双拉杆，对应铁脚应增加。
5、 为便于七层顶板挑架支设，○c～ 1/10轴、○F～ 1/10轴处的挑平台构造柱（GZ1）应跟楼层施工同步，不能拖后施工。
6、 在放槽钢位置放二根横杆，然后把槽钢放在横杆上，再把立杆竖在槽钢上，接下来按普通的搭设方法搭设，并安挑架的安装方法安装完挑架底座，等到砼强度达到设计要求后再拆除一根横杆，使上部挑架和下面架子脱离。
六、卸料平台
1、卸料平台采用型钢上铺40厚的松木片子板组成。
2、卸料平台外侧设置密目式安全网封闭，底部封闭要严密。
3、搭设时须按第7点设计计算书及卸料平台附图要求进行.
4、料台在建筑物的垂直方向应错开设置，不得在同一平面位置。
5、料台的三面均应设置防护栏。
6、在使用期间应加强检查，确保安全。
7、搭设方法见计算书
七、安全措施：
1、搭设脚手架须由以安全教育持岗位证的架子工承担，凡患有高血压，心脏病者不得上脚手架操作。
2、搭设脚手架时，工人必须戴好安全帽，佩好安全带，工具及零配件要放在工具袋内,穿防滑鞋工作，袖口、裤口要扎紧。
3、施工现场带电线路如无可靠的安全措施,一律不准通过脚手架，非电工不准擅自拉接电线和电器装置.
4、脚手架与主体结构连墙杆采用钢管，一端用扣件与主体结构预埋钢管扣件连接,另一端用扣件同立杆连接。
5、严禁在脚手架上堆放钢管，木材及施工多余的物件等，以确保脚手架畅通及防止超载.
6、吊运脚手架、钢管等须用专用保险吊钩，严禁单点起吊,要准平衡，并严格控制脚手架上的施工荷载。
7、脚手架封顶，里立杆应低于檐口0．5M,外立杆高出檐口1．5M.
8、脚手片必须满铺三步（包括操作层)，绑扎牢固,脚手片铺设
交接处要平整、牢固，无空头跳板。
9、走人斜道(直上、三字型）坡度不得大于三分之一，设防滑
条,两侧应设两道防护栏杆，斜道平台小于3平方米，临边围脚手片
防护，斜道纵向距外侧及横向两终端应设剪刀撑或设两道栏杆难以设
斜道的，应采取其它有效措施。
10、严禁搭单排脚手架，严禁主要受力杆件用钢竹或钢木混搭。
11、脚手架搭拆前应有书面安全技术交底。使用前必须经过验收 （可分层、分段)合格后挂牌使用，并有验收签字手续；拆除时严格按安全技术操作规程要求进行。
12、施工班组应按专项方案施工不地擅自更改
13、检查进场木工、架子工有无登高架设特种作业上岗证。
14、书面交底须履行签字手续。
15、承重支架搭设、验收、拆除必须按有关规定，搭设质量必须由质量检查部门验收。质检部门应配力距扳手一付。
16、进场钢管、扣件必须有产品合格证书和检验报告。
18、落实到人，加强对钢管、扣件的管理、检测、维修保养。
19、建立钢管、扣件的专用堆放场地，钢管、扣件按品种、规格分类堆放，堆放场地不得积水。
八、卸料平台设计计算书：
横杆计算:
荷载自重：16号横钢17。25㎏/m
10号槽钢:10×2.5×3/3×2=12。5㎏/m
木板：0。04×1.25×800=40㎏/m
栏杆：25㎏/m
活载：500×1.25=625㎏/m
设计荷载：1。2（17.23+12.5+40+25）×10+1.4×625×10
=9887N=9.89KN/ m
M=1/8ql2=1/8×9.89×32=11。1KN·m
δ=M/W=11.1×106/108。3×103/=102.5N/ mm 2〈[δ］
M=14。8/4。2×2。5×1。7=15 KN·m
δ=M/W=15×106/108。3×103/=138。5N/ mm 2〈[δ］
10号槽钢计算：
q=（12。5+40）×1.2+500×1。4=763N=7.65KN/ m 2
7。65×0.8=6.12KN/ m
M=1/8ql2=1/8×6.12×2。52=4.8 KN· m
δ=M/W=4。8×106/39.7=120。9 N/ mm 2
拉杆计算：
F=1。7/4.2×14.8+14。8=20。8KN
F=5。53/3。6×20.8=32KN
选用φ14钢丝绳，钢丝绳的强度极限为101KN。

目 录

1、工程概况…………………………………………………….…2
2、方案选择 ……………………………………………….。…….2
3、施工流程 …………………………………………………。.…。3
4、施工方法 ……………………………………………………。.。3
5 施工要求及安全技术措施………………………… …………8
6、附落地式脚手架及悬挑式脚手架计算书……………………10

1、工程概况
2.1.1、*****工程位于青岛市人民路。总建筑面积约7。5万平方米，地下二层,地上五层，框架结构。南北向约149。7米，东西约72米，地下一层、二层高3.9米，地上一层、二层、三层高5。5米，地上四层、五层高5米，建筑总高约为34.3米。工程南边与重庆南路相邻，西边与人民路相邻,北边与拆迁房相邻，东边是空地。地下车库外墙离基坑边缘距离较小，室外地坪标高不等。
2、方案选择
2。1根据现场地坪条件及工程情况共分为三个搭设区段，具体如图：

2.1.1第一搭设段（从5轴到H轴）：
地下车库外围脚手架：从地下车库底板垫层底（标高为—14。5m）采用落地式脚手架搭设，搭设至高出地下车库负一层顶（标高为—5。5m)1。5米,搭设高度为11米；
主体工程外围脚手架：从地下车库负一层顶（标高为—5。5m）采用落地式脚手架搭设，搭设至高出屋顶（标高为21m)1。5米，搭设高度为28米；
2.1。2 第二搭设段（从H轴到2轴)：
从地下车库底板垫层底（标高为-14.5m）采用落地式脚手架，搭设至主体一层顶（标高为±0.000),搭设高度为14。5米；
从二层底板(标高为±0。000)开始采用悬挑式脚手架搭设至高出屋顶(标高为21m ）1.5米，搭设高度为22。5米；
2.1.3 第三搭设段（从2轴到5轴）:
从地下车库底板垫层底(标高为—14。5m)采用落地式脚手架，搭设至主体二层顶（标高为5。5m），搭设高度为20米；
从主体三层底板（标高为5.5m）采用悬挑式脚手架，搭设至高出屋顶（标高为21m）1。5米，搭设高度为17米；
2。2 步距选择
2。2.1落地式脚手架立杆纵距1.5m,立杆横距1.05m,大纵杆步距1.8m。
2。2.2悬挑式脚手架立杆纵距1。5 m，立杆横距1。05m,大纵杆步距1。8m，槽钢间距为1.5m.
3、施工流程
3。1落地脚手架施工工艺流程：铺垫木→放铁靴→扫地杆→立杆→扫地小横杆→大横杆→小横杆→斜撑杆→连墙杆→剪刀撑→铺脚手板→防护栏杆→系安全网→挡脚板。
3。2悬挑式脚手架施工工艺流程:放线定位→结构施工时按照脚手架的立杆纵向步距预埋固定钢筋及钢丝拉绳的吊环→放置16号槽钢→安装钢丝拉绳→安装脚手架
4、施工方法
4。1 脚手架基础
脚手架地基与基础的施工,必须根据脚手架搭设高度、搭设场地土质情况与现行国家标准《地基与基础工程及验收规范》(GBJ202）的有关规定进行
4。2悬挑型钢的支设
4。2。1第二搭设段槽钢间距为1.5m，在标高±0。000处设置即一层楼板顶，具体见附图1。
第三搭设段槽钢间距为1.5m，在标高5。500处设置即二层楼板顶，现场槽钢布置见附图2。
4.2。3固定槽钢采用Ф16钢筋，槽钢具体安装及节点如下图

4。3第二搭设段悬挑脚手架立面及剖面图

4.4第一段地下车库外围落地式脚手架立面及剖面图

4.5脚手架搭设
4。5.1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
4.5。2、每搭完一步脚手架后,应按规定校正步距、纵距、横距及立杆的垂直度.
4。5。3、底座安放应符合下列规定：
（1）、底座、垫板均应准确地放在定位线上；
（2）、垫板宜采用长度不小于2跨、厚度不小于50mm的木垫板，采用钢底座.
4。5。4、立杆搭设应符合下列规定：
（1）、严禁将外径48mm与51mm的钢管混合使用
（2）、相邻立杆的对接扣件不得在同一高度内，错开放置.
（3）、开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；
（4)、当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件;
(5）、顶层立杆搭接长度与立杆顶端伸出建筑物1.5m。
4。5。5、纵向水平杆搭设应符合下列规定：
（1）、纵向水平杆搭设步距应根据方案搭设。
（2）、在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。
4.5。6、横向水平杆搭接应符合下列规定：
(1)、横向水平杆步距搭接应根据方案。
（2）、双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm;
4.5。7、纵向、横向扫地杆离地面200mm搭设。
4.5。8、连墙件、剪力撑的搭设应符合下列规定:
（1）当脚手架施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除；连墙件应均匀设置，于建筑物每层的墙体连接固定；第一搭设段地下车库落地式脚手架连墙件因无法于墙体连接采用抛撑进行加固，基坑周围支护锚杆钢筋就是抛撑支撑点；9悬挑架脚手架连墙件每高3。6米，长4.5米（两步三跨设置,与柱子刚性拉结，若不能连接柱子,根据现场实际情况，在顶板内预埋φ48×3。5钢管与脚手架拉接.
（2）、剪力撑在24m以下相邻两个剪刀撑距离不超过15m,超过24m时连续设置,并应随立杆、纵向和横向水平杆等同步搭设,各层斜杆下端均必须支撑在垫块或垫板上.
4.5。9、扣件安装应符合下列规定：
1、扣件规格必须与钢管外径（Φ48）相同;
2、螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m；
3、在主节点处固定横向水平杆、纵向水平杆、剪力撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm;
4、对接扣件开口应朝上或朝内；
5、各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
4。5.10、作业层、栏杆和挡脚板的搭设应符合下列规定：
1）栏杆和挡脚板均应搭设在外立杆的内侧；
2)上栏杆上皮高度应为1.2m；
3）挡脚板高度不应小于180mm（施工层必须四周全设）；
4）中栏杆设置两道，上栏杆高度为1200mm，下栏杆高度为600mm；
4.5.11、脚手板的铺设应符合下列规定：
1）脚手板应铺满、铺稳,离开墙面120-150mm；
2）脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上；
3)在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动;
4） 脚手架操作层下方三步架内,必须按照操作层的要求，层层满铺脚手板，脚手板内侧与墙体距离应满足规范要求。
4。5.12、安全平网设置
脚手架内距地面3.2m处应设置首层安全平网，每隔9m设层间安全平网。安全平网内侧距墙体300mm，加设安全平网。
4。6拆除
4.6。1、拆除脚手架前的准备工作应符合下列规定：
1、应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；
2、应根据检查结果补充完善施工组织设计中的拆除顺序和措施;
3、应由单位工程负责人进行拆除安全技术交底；
4、应清除脚手架上杂物及地面障碍物。
4.6。2、拆除脚手架时，应符合下列规定：
1、拆除作业必须由上而下逐层进行，严禁上下同时作业；
2、连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架,分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；
3、当脚手架拆至下部最后一道长立杆的高度时,应先在适当位置搭设临时抛撑加固后，再拆除连墙件；
4、当脚手架采取分段、分立面拆除时,对不拆除的脚手架两端，应先按规范设置连墙件和横向斜撑加固。
4.6。3、卸料时应符合下列规定：
1、各构配件严禁抛掷至地面；
2、运至地面的构配件应按规范整修与保养,并按品种、规格存放.
5 施工要求及安全技术措施
5。1施工要求
5.1。1材料要求
1) 采用外径48mm，壁厚3.5mm的钢管,质量符合国家标准《GB700-88》的规定，每根钢管的最大质量不应大于25kg,并有出厂合格证。
2） 选材要求：管面无凹凸状、无疵点、裂缝及变形,对弯曲、压扁、锈蚀严重的禁止使用,并在搭设前将钢管全部油漆成黄颜色。
3)加工要求：剪刀撑刷红白相间油漆,相间距离为500mm.
4）脚手板采用木架板，每块重量不宜大于30㎏。木脚手板应采用杉木或松木制作，其材质符合现行国家标准材质的规定。脚手板厚度不应小于50㎜，两端应各设直径为4㎜的镀锌钢丝箍两道.竹脚手板采用由毛竹或楠竹制作的竹串片板、竹笆板。
5） 扣件应采用可锻铸铁材质，符合国家《GB15831》规定要求，铆钉采用20。25铆钉钢，所用扣件，应具有出厂合格证，在使用时还必须勤检查，不得有裂缝、变形缩松、滑丝等缺陷，圆弧差异不得超过±0。5mm，铆钉允许偏差0。5mm,且铆合良好.
5.1.2搭设要求
搭设时严格按照下列表格中的允许误差进行控制
项次
项目
技术要求
允许偏差△（mm）
检查方法与工具
1
地基基础

表面
坚实平整

观察
排水
不积水

垫板
不晃动

底座
不滑动
不沉降
—10

最后验收垂直度

+100
2
搭设中检查
偏差的高度（m)
H=2
H=10
H=20

±7
±20
±40
用经纬仪
3
间距
步距

±20
钢板尺
纵距
±50
横距
±20
4
纵向水平杆高差
一根杆的两端

20
水平仪或水平尺
同跨内两根纵向水杆高差

±10
5
水横杆外伸长度
外伸500mm
-50
纲板尺
5.2安全技术措施
5.2。1材质及其使用的安全技术措施
1）扣件的紧固程度应在40~50N·m，并不大于65N·m,对接扣件的抗拉承载力为3kn。扣件上螺栓保持适当的拧紧程度。对接扣件安装时其开口应向内，以防时雨，直角扣件安装时开口不得向下，以保证安全。
2）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
3）钢管有严重锈蚀、压扁或裂纹的不得使用.禁止使用有脆裂、变形、滑丝等现象的扣件。
4)外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。
5.2。2脚手架搭设的安全技术措施
1）顶板基础的混凝土必须达到设计强度的75%以上才能施工。
2）搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，亚禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方,并得到允许，以防附落伤人.
3）开始搭设立杆时，应每隔6跨设置一根抛撑,直至连墙件安装稳定后，方可根据情况拆除.
4）脚手架及时 与结构拉结或采用临时支顶,以保证搭设过程安全，未完成脚手架在每日收工疽定要确保架子稳定.
5)在搭设过程中应由安全员、架子班长等进行检查，验收和签证。每两步验收一次，达到设计施工要求后挂合格牌一块.
5。2.3脚手架上施工作业的安全技术措施
1）脚手架支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人,未经同意不得任意拆除脚手架部件。
2）严格控制施工荷载,脚手板不得集中堆料施荷，施工荷载不得大于 3kN/m2,确保较大安全储备。
3)当作业层高出其下连墙件3。6m以上、且其上尚无连墙件时,应采取适当的临时撑拉措施.
4）作业层应设置可靠的防护栏,防止坠落物体伤人.
5）定期检查脚手架,发现问题和隐患，在施工作业前及时维修加固,以达到坚固稳定,确保施工安全。
5.2.4脚手架拆除的安全技术措施
1）拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。
2)架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况山庄能提前拆除的尽量拆除掉。
3）拆架时应划分作业区，周围设绳绑围栏或竖立警戒樗,地面应设专人指挥,禁非作业人员进入。
4）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应选 通知对方，以防坠落。
5）在拆架时，不得中途换人，如必须换人，应将拆除情况交代清楚后方可离开。
6）每天拆架下班时，不应留下隐患部位。
7)拆架时严禁碰撞脚手架附近电源线、以防触电事故。
8）所有杆件和扣件在拆除时应分离,不准在杆件上附着扣件或两杆连着送到地面.
9）所有的脚手板,应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人.
10)拆下的零配件要装入容器内，用吊篮吊下，拆下的钢管要绑扎牢固,双点起吊，严禁从高空抛掷。
6、附落地式脚手架及悬挑式脚手架计算书
落地架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011）、
《建筑地基基础设计规范》（GB 50007—2002）、《建筑结构荷载规范》(GB 50009—2001)、
《钢结构设计规范》（GB 50017-2003）等规范。
一、参数信息：

1。脚手架参数
搭设尺寸为：立杆的纵距为 1。50米，立杆的横距为1.05米，立杆的步距为1。80 米；
计算的脚手架为双排脚手架搭设高度为 28。0 米，立杆采用单立管；
内排架距离墙长度为0.30米；
大横杆在上，搭接在小横杆上的大横杆根数为 2；
采用的钢管类型为 Φ48×3.5;
横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为 0.80；
连墙件采用两步两跨，竖向间距 3.60 米，水平间距3.00 米，采用扣件连接；
连墙件连接方式为双扣件;

2。活荷载参数
施工荷载均布参数（kN/m2)：2。000;脚手架用途：装修脚手架；
同时施工层数：2；

3.风荷载参数
山东省青岛市地区,基本风压为0.60，风荷载高度变化系数μz为1.13,风荷载体型系数μs为1。20；
考虑风荷载

4.静荷载参数
每米立杆数承受的结构自重标准（kN/m2）:0。1248；
脚手板自重标准值(kN/m2 ):0。300；栏杆挡脚板自重标准值（kN/m2）:0.110；
安全设施与安全网（kN/m2 ）:0.005；脚手板铺设层数:4；
脚手板类别：竹笆片脚手板；栏杆挡板类别:栏杆冲压钢；

5。地基参数
地基土类型:碎石土;地基承载力标准值(kN/m2)：500.00;
基础底面扩展面积（m2）：0。09；基础降低系数:0。40。

二、大横杆的计算：

大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算
大横杆的自重标准值：P1=0。038 kN/m ;
脚手板的荷载标准值:P2=0.300×1.050/(2+1）=0。105 kN/m ；
活荷载标准值: Q=2.000×1。050/(2+1)=0。700 kN/m；
静荷载的计算值： q1=1。2×0.038+1。2×0。105=0.172 kN/m；
活荷载的计算值： q2=1。4×0。700=0.980 kN/m；

大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度）

大横杆计算荷载组合简图(支座最大弯矩)

2。强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩
跨中最大弯距计算公式如下:

跨中最大弯距为M1max=0.08×0。172×1。5002+0.10×0.980×1。5002 =0。251 kN。m；

支座最大弯距计算公式如下：

支座最大弯距为 M2max= —0。10×0.172×1.5002—0。117×0.980×1.5002 =—0.297 kN.m；

我们选择支座弯矩和跨中弯矩的最大值进行强度验算:
σ=Max（0.251×106,0。297×106)/5080。0=58。465 N/mm2；

大横杆的抗弯强度：σ= 58.465 N/mm2 小于 [f]=205。0 N/mm2。满足要求！

3。挠度计算:
最大挠度考虑为三跨连续梁均布荷载作用下的挠度

计算公式如下：

静荷载标准值： q1= P1+P2=0。038+0。105=0.143 kN/m；
活荷载标准值： q2= Q =0.700 kN/m；

三跨连续梁均布荷载作用下的最大挠度
V= 0.677×0.143×1500。04/（100×2。06×105×121900。0）+0.990×0。700
×1500。04/（100×2。06×105×121900.0） = 1。593 mm；

脚手板，纵向、受弯构件的容许挠度为 l/150与10 mm 请参考规范表。

大横杆的最大挠度小于 1500。0/150 mm 或者 10 mm，满足要求！

三、小横杆的计算：

小横杆按照简支梁进行强度和挠度计算,大横杆在小横杆的上面.
用大横杆支座的最大反力计算值,在最不利荷载布置下计算小横杆的最大弯矩和变形。

1.荷载值计算
大横杆的自重标准值：p1= 0.038×1.500 = 0.058 kN；
脚手板的荷载标准值：P2=0.300×1.050×1.500/(2+1)=0。158 kN；
活荷载标准值：Q=2。000×1。050×1。500/（2+1） =1。050 kN；
荷载的计算值: P=1。2×（0.058+0.158)+1.4 ×1。050 = 1.728 kN；

小横杆计算简图
2.强度计算
最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和

均布荷载最大弯矩计算公式如下:

Mqmax = 1。2×0。038×1.0502/8 = 0。006 kN.m；

集中荷载最大弯矩计算公式如下:

Mpmax = 1.728×1。050/3 = 0.605 kN.m ；

最大弯矩 M= Mqmax + Mpmax = 0.611 kN.m；

σ = M / W = 0。611×106/5080.000=120。313 N/mm2 ;

小横杆的计算强度小于 205.000 N/mm2,满足要求!

3.挠度计算
最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和

小横杆自重均布荷载引起的最大挠度计算公式如下:

Vqmax=5×0。038×1050。04/(384×2.060×105×121900。000) = 0。024 mm ；

P2 = p1 + p2 + Q = 0.058+0.158+1.050 = 1.265 kN；

集中荷载标准值最不利分配引起的最大挠度计算公式如下：

Vpmax = 1265。100×1050.0×（3×1050.02—4×1050。02/9 ） /（72×2。060×105
×121900.0) = 2.070 mm；

最大挠度和 V = Vqmax + Vpmax = 0。024+2.070 = 2.094 mm；

小横杆的最大挠度小于 （1050.000/150)=7.000 与 10 mm，满足要求!;

四、扣件抗滑力的计算:

按规范表5.1。7,直角、旋转单扣件承载力取值为8。00kN,按照扣件抗滑承载力系数0。80，
该工程实际的旋转单扣件承载力取值为6。40kN.

纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算（规范5。2。5):

R ≤ Rc

其中 Rc -- 扣件抗滑承载力设计值,取6。40 kN；
R —— 纵向或横向水平杆传给立杆的竖向作用力设计值；

横杆的自重标准值： P1 = 0.038×1.050=0。040 kN；

脚手板的荷载标准值: P2 = 0.300×1.050×1.500/2=0。236 kN;

活荷载标准值: Q = 2.000×1.050×1.500 /2 = 1。575 kN;

荷载的计算值： R=1。2×（0。040+0.236)+1。4×1.575=2.537 kN；

R < 6.40 kN ， 单扣件抗滑承载力的设计计算满足要求！

五、脚手架荷载标准值:

作用于脚手架的荷载包括静荷载、活荷载和风荷载.静荷载标准值包括以下内容：
(1)每米立杆承受的结构自重标准值（kN/m）;本例为0。1248
NG1 = 0.125×28.000 = 3。494 kN；

（2）脚手板的自重标准值（kN/m2）；本例采用竹笆片脚手板,标准值为0.30
NG2= 0.300×4×1。500×(1。050+0.3)/2 = 1。215 kN；

（3)栏杆与挡脚手板自重标准值(kN/m);本例采用栏杆冲压钢，标准值为0。11
NG3 = 0。110×4×1.500/2 = 0.330 kN;

(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005
NG4 = 0。005×1。500×28。000 = 0.210 kN；

经计算得到，静荷载标准值
NG =NG1+NG2+NG3+NG4 = 5.249 kN；

活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2
取值.
经计算得到,活荷载标准值
NQ= 2。000×1。050×1。500×2/2 = 3.150 kN;

风荷载标准值应按照以下公式计算

其中 Wo —- 基本风压(kN/m2），按照《建筑结构荷载规范》（GB50009—2001)的规定采用:
Wo = 0.600 kN/m2;
Uz -- 风荷载高度变化系数，按照《建筑结构荷载规范》（GB50009-2001）的规定采用：
Uz= 1。130 ；
Us -— 风荷载体型系数：Us =1.200 ;

经计算得到，风荷载标准值
Wk = 0。7 ×0.600×1。130×1。200 = 0。570 kN/m2;

不考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2NG+1。4NQ= 1。2×5.249+ 1。4×3.150= 10。709 kN；

考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2 NG+0.85×1.4NQ = 1。2×5.2
