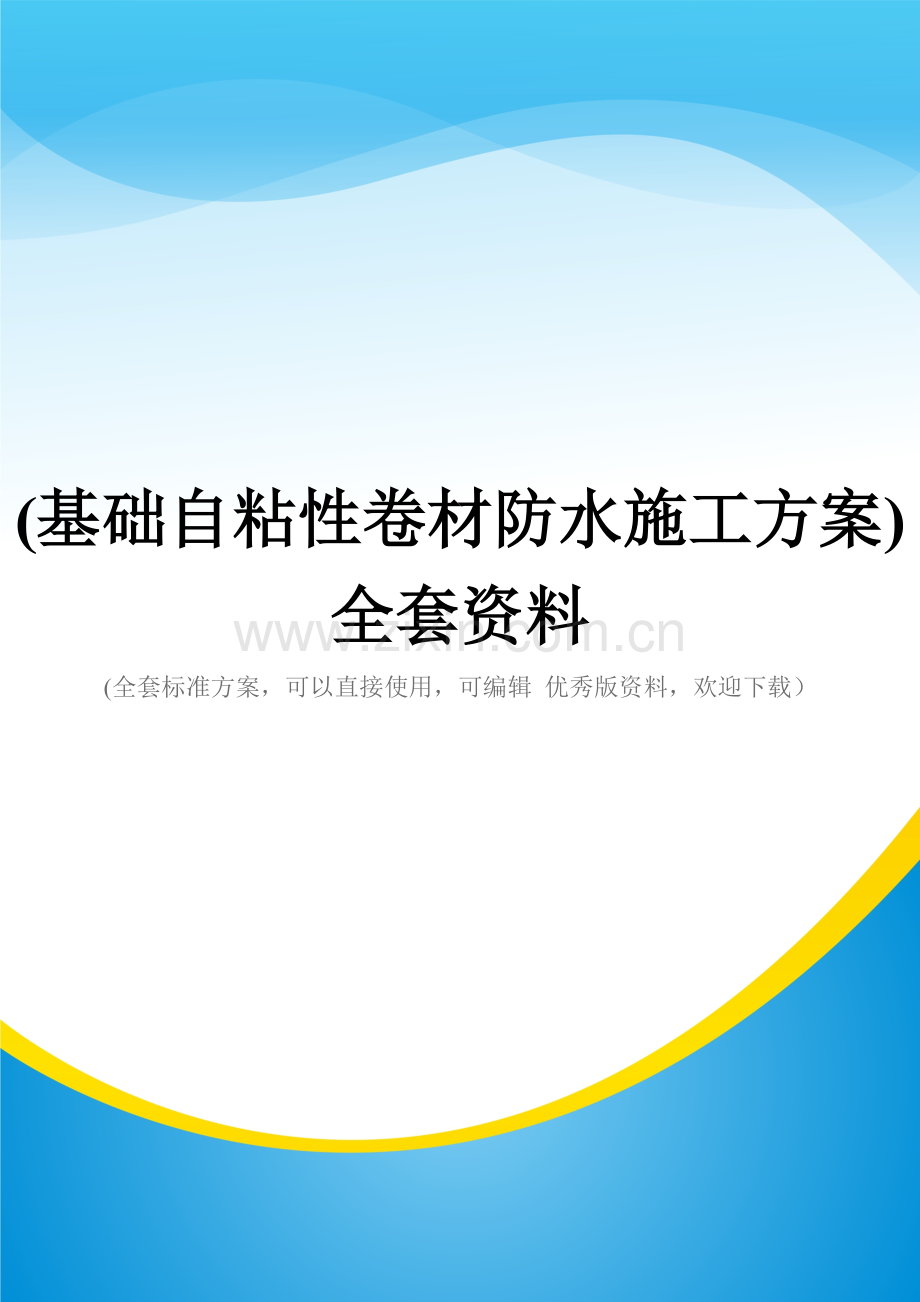

(基础自粘性卷材防水施工方案)全套资料
(全套标准方案,可以直接使用,可编辑 优秀版资料,欢迎下载)
一、工程概况.。.。。。.。....。..。.。.。。.。..。..。。..。..。.。。.。。....。。。.。.2
二、施工准备。.。....。..。。..。...。..。..。.。.。.。.。。.。.。....。.。..。.。.。2
三、施工工艺及要求。..。.。。。。.。。。..。。。..。......。.....。..。..。.。。..。3
四、卷材防水层的质量验收。。.。..。。。。.。。.。...。。。。。。。。。..。。.。。。..。..5
五、安全、文明施工。。.。.。.。...。...。。。。..。。。...。..。。。。。.........。。8
一、工程概况
工程名称:罗兰溪谷工程
工程地点:本项目位于邯郸市冀南新区滏淼一路以东,滏淼三路以西,科创三路以北,生态二路以南。
工程范围:地下室防水施工
工程所用材料:1。5mm厚反应型自粘防水卷材
1、地下室防水概况
本工程地下室防水等级为二级
地下室底板防水做法为:
自防水钢筋混凝土底板
50厚C20细石混凝土保护层
1.5mm厚自粘性防水卷材
100厚C15混凝土垫层
本工程采用的东方雨虹防水材料生产自粘聚合物改性沥青防水卷材,各种性能符合国家的规定的标准.
2 、编制依据
(1)根据现场踏勘;
(2)编制依据:
施工图纸
《地下防水工程质量验收规范》GB5 8-2021
二、施工准备
1 技术准备
熟悉与会审图纸,由项目负责人组织各专业班长及有关人员参加;由项目负责人组织技术、质量员及有关人员参加,编制和审定施工组织设计.
组织现场施工人员熟悉和审查施工图纸及有关技术措施,编制有关实施方案,在施工审定的基础上,技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员做详细的技术交底,做到按设计施工图、规范和施工方案施工。
掌握工程的特点,明确施工中的重点、难点,学习本工程施工有关的规定、标准,并组织、安排对图纸进行预审、会审。
2 劳动力准备
组成精干的施工队伍组织经常,并向施工班组进行安全、技施工组织设计及计划交底。
3 现场施工管理组织机构
本工程我公司将派劳务经理,并由他组建本工程项目管理。项目部的管理人也将具有较高业务管理水平和丰富的现场的管理的人员组成。
4 施工条件
1、卷材防水层应铺设在混凝土结构主体的迎水面上。
2、卷材防水层用于建筑物地下室时,应注意下列要求:
(1)施工期间必须采取有效措施,使基坑内地下水位稳定降低在底板垫层以下不少于500mm处,直至施工完毕。
(2)卷材防水层应铺在底板垫层上表面。
3、铺贴卷材的基层应洁净、平整、坚实、牢固,阴阳角呈圆弧形.
4、卷材防水层严禁在雨天、雪天,以及五级风以上的条件下施工。
5、卷材防水层正常施工温度范围为冷粘法施工温度不宜低于+5℃;热熔法施工温度不宜低于—10℃.
6、卷材防水层所用基层处理剂、胶粘剂、密封材料等配套材料,均应与铺贴的卷材材性相容。
7、卷材防水层所用原材料必须有出厂合格证,复验其主要物理性能必须符合规范规定。
8、施工人员必须持有防水专业上岗证书。
三、施工工艺及要求
1 工艺流程
基层表面清理→节点部位粘贴→定位、弹基准线→铺贴自粘性橡胶防水卷材→辊压、排气→收头处理及搭接→组织验收→保护层施工。
基层清理:施工前将验收合格的基层清理干净。
弹线、试铺;在底涂上按实际搭接面积出粘贴控制线,严格按粘贴控制线试铺及实际粘铺卷材,以确保卷材搭接宽度在10cm(卷材上有标志)。根据现场特点,确定弹线密度,以确保卷材粘贴顺直,不会因累积误差而出现粘贴歪斜的现象。卷材应先试铺就位,按需要形状正确剪裁后,方可开始实际粘铺.
铺贴附加层:后浇带、阴阳角部位加铺一层卷材。按规范及设计要求将卷材裁成相应的形状进行铺贴.
铺贴卷材:将自粘防水卷材按铺贴长度进行裁剪并卷好备用,操作时将已卷好的卷材,用φ30的管穿入卷心,卷材端头比齐开始铺的起点,手扶管心两端向前缓缓滚动铺设,要求用力均匀、不窝气,铺设压边宽度应掌握好,条粘法搭接宽度为100mm。
保护层施工:平面做细石混凝土保护层;砖模立面防水层施工完,用水泥砂浆抹面。
2.自粘法施工工艺
自粘法是采用自粘型防水卷材,不须涂刷胶粘剂,只须将卷材表面的隔离纸撕去即可粘贴卷材的方法。
自粘法施工简便,容易操作,污染小、效率高、更安全,且不因胶粘剂涂刷不均匀而影响铺贴质量.由于自粘型防水卷材在工厂生产过程中就已在底面涂布了与卷材同性的高效粘结层,较厚的粘结层有一定的蠕变能力,不仅增加了卷材适应基层变形的能力,而且与卷材同步老化,延长了防水层的使用寿命.
2.1 滚铺法
适用于平面、立面大面积铺贴。特点是剥开隔离纸与滚铺卷材同时进行。
1)用一根φ30×1500mm的钢管穿过整卷卷材中心的纸芯筒,由两个人各持钢管一端将整卷卷材抬到待铺处起始端,并对准在基层上弹好的粉线。
2)将卷材沿铺贴前进方向滚展50cm左右,将展开的50cm卷材掀起并剥开隔离纸折成条状从整卷卷材下面拉出来卷到用过的纸芯筒上,同时对准粉线将起始端50cm卷材粘铺牢固。
自粘型卷材滚铺法施工示意图
3)起始端卷材铺牢后,即1人站在卷材前面对着卷材掀剥隔离纸,边掀剥边往纸芯筒上卷;两个人分别站在卷材两侧手持穿过卷材筒芯的钢管对准弹好的粉线向前滚铺卷材;由1人在卷材后面用压辊将滚铺的卷材予以排气、压实、贴牢。
4)地下室工程外防外贴法施工时,平面(底板)转向立面(立墙)的卷材,正好是有隔离纸的一面背对立墙面,因此从平面转到立面这部分卷材与基层的粘铺只能用冷胶粘剂粘铺,更换卷材后仍使用自粘法粘铺,但应注意搭接缝处理好.自粘法铺贴立面卷材同冷粘法相同,只是不须涂刷冷胶粘剂,而只须撕剥卷材面上的隔离纸,操作时亦需使用梯子或架子,请参见冷粘法施工。
2.2 自粘法施工注意事项
(1)自粘型卷材立面铺贴易产生下坠滑落现象,这是卷材与基层之粘结力偏低的原因,特别是低温下施工更有可能出现这种情况,为此可用手持汽油喷灯将卷材底面胶粘剂适当加热再行粘贴施工。
(2)铺贴时卷材不要拉得太紧,否则使卷材中存有拉应力,再加卷材使用中的后期收缩,易使卷材出现拉裂、转角处脱开,或加速卷材老化。对高聚物改性沥青防水卷材铺贴时可稍紧些;对高分子防水卷材要在无折皱的情况下保持自然松弛状态,这是因为经过压延的高分子卷材后期收缩均较大的缘故.
(3)自粘型卷材的运输及存放均应注意防潮、防热。堆放场地应干燥、通风,环境温度不超过+35℃。卷材叠放层数不应超过5层,否则会因重压而变形。这些措施对保护隔离纸,以及保护卷材的质量都是有益的。
3 特殊部位卷材连接处理
工程桩施工节点处理
严格按照图集要求进行接桩处理,先进行角部加强处理,后进行整体铺贴,水泥基渗透结晶涂刷范围为桩身四周250mm以内,所有阴角均做R不小于50mm的圆弧角。
阴阳角先做附加层,附加层以阴阳角为中心,每边不小于250mm,总宽度为500mm。
四、卷材防水层的质量验收
卷材防水层的施工质量检验数量,应按铺贴面积每100m2抽查1处,每处10m2,且不得少于3处.
1 主控项目
1、卷材防水层所用卷材及主要配套材料必须符合设计要求。
2、卷材防水层及其转角处、变形缝等细部做法均须符合设计要求。
2 一般项目
1、卷材防水层的基层应牢固,基层表面应洁净平整,不得有空鼓、松动、起砂和脱皮现象;基层阴阳角处应做成圆弧形。
2、卷材防水层的搭接缝应粘(焊)结牢固,密封严密,不得有皱折、翘边和鼓泡等缺陷。
3、侧墙卷材防水层的保护层与防水层应粘结牢固,结合紧密、厚度均匀一致。
4、卷材搭接宽度的允许偏差为—10mm。
3 卷材防水层质量问题及防治
地下工程卷材防水层发生渗漏水现象的原因是多方面的,其中施工质量不良是重要因素之一。对此,应找出因施工不善而造成防水层质量问题的原因,并采取相应措施提高卷材防水层的施工质量,以避免或减少防水层渗漏现象。对于已经出现的质量问题应及时补救处理,以免造成更大的危害。
3.1 接头搭接不良
卷材防水层的接头搭接很关键,直接关系到卷材防水层的密封整体性。如果接头搭接不良,地下水就会沿接头缝隙渗入卷材防水层.
卷材接头搭接不良有以下几种情况:
接头搭接不符合规范或有关的专门规定,主要体现在搭接形式以及长边、短边的搭接长度;
接头处卷材粘结不密实,有空鼓、张嘴及翘边等现象;
接头甩槎部分损坏,甚至无法搭接.
对第一种情况,应根据铺贴面积以及卷材规格,事先进行丈量并按规范及有关规定的搭接长度在铺贴基层上弹好线,施工时齐线铺贴;搭接形式亦应符合规定,立面铺贴自下而上,上层卷材应盖过下层卷材不少于150mm。在排水坡度不大的平面上铺贴,卷材长边宜垂直于流水方向自坡下向上铺贴、上层卷材盖过下层卷材。要注意长、短边搭接宽度应符合有关规定的尺寸;上下两层卷材不得相互垂直铺贴。
对第二种情况,应注意卷材接头保持干燥清洁,勿使受到污染.首先要做好施工前的降排水工作,地下水位应降低至防水工程最低标高以下不少于500mm,并应保持到防水工程施工完毕,以避免卷材防水层施工时受到水浸;接头甩槎应妥加保护,避免受到环境或交叉工序的污染;接头搭接应仔细施工,满涂胶粘剂,收头时用力压铺,将挤出的胶粘剂用刮板刮平。
对已产生搭接不良的卷材接头,应视具体情况,分别处理。
搭接不符合规定、影响防水效果的,可重新铺设,或加铺防水层。
接头粘结不牢的,应先根除影响粘结的因素,再重新将接头粘结牢固。
接头损坏,甚至无法搭接者,可采取加铺卷材的方法予以修补,即先将损坏部分剪掉,再分清层次,加铺卷材进行搭接:
接头甩槎部分已用胶粘剂粘实不易撕开者,可用喷灯微火烘烤,趁热将粘实部分小心地一层一层地撕开,切勿损坏卷材,然后将卷材表面的污物清除干净,再行搭接施工。
3.2 空鼓
铺贴卷材的基层潮湿、不平整、不清洁,均影响防水层与基层的粘结,基层内的水分受热蒸发,气压增大,粘结不牢的防水层内充满蒸汽与基层脱离,形成空鼓;另外,操作时浇油不匀、压铺时用力不均,也可造成粘结不实而空鼓,铺贴立面卷材更易产生这种情况.
合成高分子防水卷材防水层出现空鼓的原因,除上述各点外,还有胶粘剂涂刷不匀或基层露底、出现凝胶,以及铺贴时未彻底排除空气。
卷材防水层施工前,应先检查基层,使之符合规定要求;施工时应严格按施工规范和操作规程的要求进行。对于热作业铺贴垂直面卷材防水层更要一丝不苟、密切配合,必要时可轮换操作,保证铺贴质量。
铺贴合成高分子或高聚物改性沥青防水卷材应注意将胶粘剂涂刷均匀、不得露底,且不宜反复涂刷形成凝胶;铺贴卷材应及时按横向顺序用力滚压,以排除残存空气,然后再滚压使其粘牢;要处理好接头的粘结,做好收头施工,对卷材搭接重叠三层的部位,必须用聚氨酯密封膏填充封闭。
对已经出现空鼓的卷材防水层,可将空鼓部分的卷材剪掉,再加铺卷材,按规定分层搭接,补贴密实。
3.3转角处渗漏水
转角处施工不方便,常常不能保证卷材铺贴质量。转角处应做成圆弧形或折角,以有利于卷材贴实。对于外防水的两种形式(外防外贴、外防内贴),均应在永久保护墙和底板的转角处以及阴阳角部位增铺卷材附加层,在三面角部位加铺卷材附加层,转角处卷材搭接尺寸应按现行规范规定执行。转角处的卷材附加层应选用与防水层同品种的卷材铺设,并应仔细铺贴严密。在侧墙未施工时,应对转角处的卷材防水层进行检查,发现问题及时补救;在侧墙施工时,应注意保护好已铺的卷材防水层,勿使受损,以防转角处防水层渗漏。
当转角处卷材防水层已产生渗漏水,则应局部铲除防水层,分析渗漏原因、找出渗漏点,进行堵漏,成功封堵渗漏点以后,再做增强增补处理,然后补做卷材防水层。
4 质量保证措施
1、基层应符合设计要求,经业主、现场监理及现场有关单位验收合格后,方可进行下一道工序的施工;
2、应严格要求全体施工人员要牢固树立“质量第一”的思想意识,严格按照施工规程及施工图纸进行施工;
3、施工负责人要积极配合土建施工单位及技术检查负责人的工作,及时做好防水层的自检手续。施工中如有不同意见,应及时与建设单位及现场监理取得联系,在其协调下得到妥善的解决;
4、做完附加层后,要及时邀请建设单位、监理及土建施工单位进行检查和验收.并应签字认可,验收合格后方可进行大面积铺设。蓄水试验后,邀请有关人员共同检查试验结果,并在验收单上签字认可;
5、土建施工单位在进行下一道工序施工时,应注意防水层的保护,如有损坏,应及时通知防水施工单位,以便补救。
6、成品保护措施:
1)严防各种工具及杂物碰坏防水层。
2)减少人员走动,防止穿带钉鞋损坏防水层。
3)做好的防水面严禁堆放工具及材料。
4)在浇筑细石混凝土保护层时,避免损坏防水层。如发现防水层损坏,立即修补。
五、安全、文明施工
1、施工前应进行安全技术交底工作。
1)患有皮肤病、支气管病、结核病、眼病以及对沥青、橡胶刺激过敏的人员,不得参加操作.
2)按有关规定配给劳保用品并合理使用,沥青操作人员不得赤脚或穿短袖衣服进行作业,应将裤脚、袖口扎紧,手不得直接接触沥青,接触有毒材料需戴口罩和加强通风.
3)操作时应注意风向,防止下风操作人员中毒、受伤。
2、施工中必须做好如下安全防护措施:
1)施工人员必须配戴安全帽,危险地带必须配备安全带;
2)严禁施工人员酒后施工;
3)在施工人员进场前做好安全教育,并在施工中确定安全员,落实安全检查措施;
4)严格施工用电安全保护工作,并在施工时应配备好灭火器材;
5)大风或大雨天气,为保证施工安全和施工质量,应停止施工。
3、防水材料多数属易燃品,在存放的仓库以及施工现场内部都要严禁烟火。防火措施如下:
1)对工人进行防火专项安全交底.并派一人进行现场防火巡视。
2)防水材料堆放地用警示线进行圈住,并张挂严禁烟火警示牌。
3)配备足够数量的灭火器材于材料堆放地及作业面.
4)严禁现场吸烟.
4、运输线路应畅通,各项运输设施应牢固可靠,临边应有安全措施。
5、主要安全技术措施。
1、安全管理体系
项目经理
制定有关安全规章制度
监督指导安全措施
贯彻落实安全奖罚工作
项目工程师
生产经理
安全员
编制安全方案
安全设施验收
特殊安全交底
施工安全交底
过程安全监督
班组安全教育
安全监督整改,职工违章教育处理安全台帐积累,消防器材保养维修,使用制度落实,安全消防教育
专业施工队
遵守安全生产六大纪律
听从管理指挥
加强自我保护意识
2、安全管理措施
1、施工现场应严格执行安全生产规定和各有关安全生产文件,健全和贯彻落实工程安全生产责任制,切实做好“安全第一”和“预防为主”的方针,做到安全生产和文明施工。
2、所有参加施工的作业人员必须经安全技术操作培训合格后方可进入现场进行施工。特殊工种必须持有操作证上岗作业,严禁无证上岗作业。各工种、各工序施工前均应由施工人进行书面交底后方可进行施工作业。
3、专职安全员根据本工程施工特点,结合安全生产制度和有关规定,经常进行现场检查,如发现严重的不安全情况时,有权指令停止施工,并立即报告项目经理,经处理后方可继续施工。
4、严格执行施工现场安全生产,以及高空作业的有关规定,在对施工班组进行操作交底时,必须同时进行安全交底并做好书面记录.
5、施工使用的工具应定期检查性能状况,特别是受力工具应完整,以防因滑脱、打滑等意外造成伤人、伤己。
6、发生事故及事故苗子,必须做到“三不放过“即事故(苗子)原因分析不清不放过,事故(苗子)责任者和群众没有受到教育不放过,没有防范措施不放过,杜绝事故隐患。
7、施工现场应严格按《施工现场防火规定》等文件规定进行施工消防工作,定期检查灭火设备和易燃物品的堆放处,消除火警隐患。
8、加强对电焊,气焊设备的整治,要注意防火防爆,现场动用明火前,必须按规定办妥动火证,并加强防范工作。
9、消防器材不得挪作它用,周围不准堆物,保护道路畅通.
10、参加操作人员应穿工作服,戴好安全帽、口罩、手套、帆布脚盖等劳保用品,进行劳动保护.
11、施工时应保持通风,禁止在封闭环境中施工,做好防毒防火措施。
12、配备好消防、灭火设备,施工现场严禁吸烟,并按现场实际情况配备相应的消防器材。
13、施工时材料工具分开放置,并设置专人看管。
14、施工前做好安全、质量、消防方面的详尽的技术交底。
15、防水材料为易燃物品,应因地制宜的采取相应的存放措施,并须配备足够的灭火设备。施工中严格执行用火审批制度;
16、施工时必须戴安全帽,防止高空坠物打击。严禁向基坑内抛洒任何物品。
17、为防止施工时有害气体中毒,要保证防水施工范围内有良好的通风条件,保证空气流通。
18、照明和施工用电必须符合《施工现场临时用电安全技术规范》(JGJ46—2005)的规定。夜间施工或在光线不足的部位施工时,线路应架空,架空高度大于2。4m;潮湿环境作业时应使用安全电压。
19、临边洞口处应做好防护措施,高处作业应戴好安全带和安全帽,应符合《建筑施工安全检查标准》(JGJ59)的规定。
21、材料进场后应妥善保管,存放位置由专人看管。
APP改性沥青防水卷材施工方案
编制依据:
1.施工依据:根据国家《屋面工程施工技术规范》GB5 7-2002中4.7。4—4。7。9中高分子防水卷材施工方法执行;
2.主材料符合GB18243-2000标准
施工步骤
1. 地下室做法
1。1 施工范围:所有屋面
2。 材料选用要求及检测人屋面
2.1 APP改性沥青防水卷材
2.2 汽油、液化气及密封膏.
APP改性沥青防水卷材应按照下表进行选用:
APP 改性沥青防水卷材选用规格
厚度(mm)
宽度(mm)
每卷长度(m)
3。0mm
1000
10 .0
允许偏差:厚度为—10%--—+15%之间;宽度为>-1%;长度不允许出现负值;
2.2。1 材料进场及检测
进场产品应附有产品使用说明书;
进场材料必须附有出厂合格证和产品检测报告;
APP改性沥青防水卷材的常规物理性能(GB18243—2000)
项 目
性能要求
拉力 N/50mm
纵向≥350 横向≥250
撕裂强度 N≥
纵向≥250 横向≥170
低温柔性—5℃
无裂纹
耐热度110℃ 加热2h
无气泡,无滑动
不透水性0。2Mpa 30min
不透水
3。 屋面施工方法
本方案主要针对防水施工进行编制,其余找平层及保温层可参考有关规范和操作规程进行施工。
3。1 基层
针对本工地现有情况,需将原有防水层上的绿豆砂铲除,清扫干净后,对女儿墙局部脱壳的,用水泥砂浆抹平,待干燥后,进行下一道工序施工。
3。1.1平整度要求
钢筋混凝土屋面或细石混凝土找平层屋面,均要求表面坚固密实、光滑平整、均匀一致,表面不得出现酥松、毛刺、起砂、爆皮等现象。
3。1。2细部构造做法
对于突出屋面结构与屋面的连接处以及落水口、天沟等阴阳角转交处,均应做成圆弧和馒头墩,圆弧或八字角半径在100mm左右,馒头墩直径不小于150mm。
3.1。3基层含水率控制
在涂刷基层处理剂前,应检查基层的含水率是否与大气的湿度相平衡,如湿度过高,应静止晾干后才能进行防水施工.
检验基层干燥程度的简易方法是:将1m2大小的卷材平坦无折皱地平放基层上,卷材四周应压实,静置3—4h后掀起观察,在基层的覆盖部位及卷材底面未见水纹或水珠,即可铺贴防水层。
3.1.4基层处理
在防水层施工前,应将基层表面的凸起物、砂浆疙瘩等异物铲除掉,并将灰尘、沙砾、浮土等杂物清扫干净.清扫工作要彻底,否则影响粘结力,或凸起物容易损坏防水。对于阴阳角、管道根、水落口等细部构造部位,更应认真清理干净,如发现油污、铁锈等影响粘结的污垢,要用砂纸、钢丝刷或溶剂清除,在铺设细部构造部位的附加层前,最好再临时清扫一遍.
3。5 APP改性沥青防水卷材施工
3。5。1工艺流程
清理基层→增强层处理→铺设卷材→卷材接缝焊结→卷材密封处理→淋水或蓄水试验→施工保护层
3。5.2 细部构造做法(增强层处理)
在铺设屋面防水卷材前,应对干燥、平整、干净、并已涂刷基层处理剂的找平层各个细部构造、节点防水部位(天沟、落水口、管道根部、的屋面阴阳角部位)用卷材先铺贴一层进行加强处理,然后才能铺贴防水层,防水层施工至末尾还应该做收头处理。
针对天沟做卷材时可加铺卷材一道,(附加层宽度80cm-100cm).
3.5。3 防水卷材铺贴方向
一般情况在屋面坡度小于15%时卷材应平行于屋脊方向铺贴,屋面坡度大于15%时宜垂直于屋脊方向铺贴.
3.5。4防水卷材粘贴方法
根据设计屋面做法及经济方面考虑,改性沥青柔性卷材宜采用满铺法施工。但对于天沟、女儿墙等部位和基层转处,距屋面周边不小于800mm范围内应进行满铺。
3。5.5 防水卷材的铺贴
防水卷材铺贴前应弹出基准线,基准线应从屋面最低处弹起,然后根据卷材的搭接宽度和卷材规格大小,弹出每一块卷材的位置,以保证卷材的搭接宽度和细部构造处理的合理性。
采用满铺法,先把防水卷材退在基面上,按施工程序连续进行滚铺防水卷材至四道为一分段,然后进行复卷定位;用喷灯燃具热熔卷材,热熔时温度应控制使卷材表面融化但不流淌为宜,然后一边烧熔卷材一边向前滚铺;防水卷材铺贴必须要自然、平整,绝不可用力猛拉或不平衡拉力于任何角度,位市卷材搭接宽度相等,在距卷材边沿(50-100mm)处用色弹线作为第一卷与第二卷搭接的正确位置(卷材搭接宽度为长短边均为80mm),然后重复做第三、第四步继续完成整个铺设工序;对卷材搭接部位和上述女儿墙立面用喷灯热熔焊接密封,卷材铺贴必须按标高由低向高顺序进行,一般情况在找坡度1%-5%之间应采取平行于屋脊的常规法进行铺设防水卷材;对立墙、女儿墙卷材的收头处及突出屋结构式的管道根、排气管、设备墩等重点部位必须做最后压固、密实处理;待防水层分段全部施工完毕后,应作全面质量检查,对有机械性损坏或粘贴不良处,应及时修补处理,如有损坏可用比原破损处大100mm卷材修补。
在卷材在女儿墙收头处应预留收槽口,卷材应铺贴至收槽口内,高度达到不低于收槽口的50%,然后用密封材料在收口处涂刷密封.
4.施工注意事项
具体施工时应按照本方案进行施工,其余未详尽部分,应严格参照规范和设计标准进行施工。
四:工程质量控制及要求
1.严格质量管理体系,工人持证进场施工并按操作规范进行施工,严禁违章作业,服从工地领导的统一指挥,做好文明施工,保证工程质量;
2.对施工材料的质量严格把关,材料进入施工现场必须向甲方出具合格证;
3.防水卷材的表面和女儿墙收头处、管道根部等细部应达到平整,不得有开口、翘边、开裂、空鼓现象存在;
4.阴阳角、施工缝等特殊部位的加强层应跨中线两边不少于100mm,复盖层必须按规范达标;
5.淋水检查试验,对有条件部位进行淋水检验,观察24小时,室内以无渗漏为合格。
五:安全措施
1.建立健全各层次的质量、安全保障体系,并由领导挂帅责任到人,严格执行三检制。
2.保证施工安全措施,工人进入施工现场前必须进行安全教育,应配戴安全帽和劳防用品才能进场施工,严禁高空抛物和违章作业及施工员违章指挥.
3.在垂直运输上料时,卷扬机必须有专业人员操作,未经准许不得私自作业.
4.在施工用电和夜间照明时必须安全用电,不得私自乱接、拉电线,同时把防火防盗工作及时落实到班组和责任人,确保工程施工安全顺利进行。
5.施工时,需备二只以上消防灭火器,放在附近,以防万一。
六:环保措施
1、严格按照ISO14001—2004环境管理体系要求对施工过程进行控制。
2、边角料、包装物应分类存放,统一回收处理。
3、严禁使用非环保产品。
4、严格管理液化气的使用,确保无泄漏和险情事故发生。
桥 梁 防 水 工 程
施
工
方
案
北京远大洪雨防水材料有限责任公司
北京跨世纪洪雨防水工程有限责任公司
2006 年7月29日
APP塑性体改性沥青聚酯胎防水卷材桥面防水工程
施 工 方 案
1产品执行标准、应用标准:
APP塑性体改性沥青聚酯胎防水卷材执行国标GB18243—2000标准及屋面工程质量验收规范.
1.1工程概况:
1.1。1防水施工单位:北京跨世纪洪雨防水工程有限责任公司
1.1.2防水材料:APPⅡPY PE3mm、4 mm
1。1.3工程做法:3mm、4mm塑性体改性沥青聚酯胎防水卷材
1。1.4施工方法:热熔法
2 防水设计
2.1路桥防水设计遵循的理沦
路桥防水设防时,材料性能、设置方法等必须依据此理沦基础.
2。1。1桥梁的水破坏
水破坏对桥梁遭受的影响有两种:腐蚀桥梁结构钢筋和混凝土,影响结构的使用寿命,威胁桥梁的使用安全;使路面面层和桥梁结构层之间形成滑动面,从而造成面层结构的滑动,减少面层的使用寿命,危及行车安全.
2。1.2桥梁防水构造的受力情况
桥梁防水构造除了承受行车荷载和刹车荷载带来的剪切外,还要承受特殊的脉冲动态水压以及桥梁结构混凝土产生裂缝对防水层造成的“零”延伸问题.
1)脉冲动态水压
路而铺装用的沥青混凝土在配比设计上并未达到沥青完全填充石子骨料空隙的程度, 压实后的路而沥青混凝土铺装层内仍然存在孔洞、孔隙汽车在有水的、带孔隙的路面上几行驶会引起“唧筒"效应。空隙中的水在行车车轮的滚动碾压下产生瞬间巨大的脉冲动态水压行车频率越高 ,”唧筒”产生的频率也越高;行车速度越大,“唧筒”产生的脉冲动态水压也越大“唧筒”效应引起巨大的压力水侵蚀混凝土路面,而且压力水对混凝土的渗透作用远大于静态水。
2 )"零”延伸问题
卷材一旦与刚性基层紧密粘结在一起,卷材就失去了自由延伸的能力。与刚性基层紧密粘结的卷材抵抗“零”延伸断裂的有效因素是卷材的厚度及塑性变形能力。
“零"延伸法则对所有建筑的柔性防水层都会造成破坏。为了防止“零”延伸破坏,一个典型的例子就是屋面柔性防水层在水泥砂浆找平层的分格缝卜采取设置附加层,并且附加层只能单边粘贴,也就是增加卷材的厚度及塑性变形区域。
对桥梁防水构造而言,“零"延伸造成的破坏是双重的:除了桥梁结构本身造成的“零”延伸破坏外,路面沥青混凝土面层结构也会造成其下防水构造的“零”延伸破坏。
2.2设计选材
2.2。1选材原则
在设置桥梁防水层时,防水层不仅要起到防水效果,而且还应担当路面构造和桥梁结构的连接层作用。路桥要不断遭受行车动载作用,桥梁结构经常处于高频率往复变形状态,因此要求防水层具有足够的抗变形能力及较高的强度桥梁防水层需要具备以下条件:
1)有较强的抗渗能力,抵抗脉冲动态水压;
2)防水层和基层有良好的粘接能力,在防水层和基层间不得形成滑动面;
3)防水层具有良好的塑性变形能力和足够厚度,用以抵制“零"延伸;
4)防水层具备足够的抗拉强度,用以阻止或减缓反射裂缝进人路面面层结构;
5)防水层和路面结构要有很强的粘接能力,在路面结构层和防水层之间不得形成滑动面;
6)防水层具备良好的耐高温和耐低温能力,适应当地的气候环境,保证在最严酷的环境中保持正常的工作状态;选用热沥青混凝土作为桥面磨耗层时,防水层更要具备不被铺筑沥青混凝上破坏的能力。
根据以上要求,一般的建筑防水材料不能用于桥梁结构防水。一些防水材料供应商等片面地夸大其产品的个别性能,如粘结强度、高延伸能力,导致许多桥梁防水设计时选错防水材料,结果造成面层结构在使用后不久就出现不同程度的破坏,如防水层没有足够的抗拉强度以阻止或减缓反射裂缝进人路面而造成路面出现网状裂缝;防水层不能和基层紧密结合,造成月牙形推挤裂纹,甚至导致路面断裂。
2.2.2材料技术要求
根据桥梁防水的设防机理和防水层的受力情况,可选用3 mm厚、4 mm厚高耐热路桥专用APP防水卷材一道防水。
该卷材采用聚酯长丝无纺布作为胎体,抗拉强度大于800 N/50 mm,延伸率不小于40%,能够完全阻止反射裂缝的发生;可以直接铺筑热沥青混凝土,无需另外洒铺沥青结合层;施工周期短,铺贴完成后可以立即进行面层的施工,适合城市道路的快速施工;专用的基层处理剂起到透油层的作用,增强了基层的抗渗能力;增强了桥面面层构造和桥梁的连接力;3—4 mm厚的防水层能部分吸收行车震动荷载,延长桥面和桥梁结构的使用寿命.
3 防水层施工
3.1工艺流程
基层准备→基层强度检测→实验路段铺贴→涂刷基层处理剂→规划弹线→热熔铺贴沥青卷材→热熔焊接搭接边卷材→局部验收防水层→分区验收防水系统→铺筑改性沥青混凝土路面层.
3。2防水基层质量判别
钢筋混凝土桥梁结构的表面质量是影响到上部各构造层次耐久性的重要因素,其直接表现为影响防水系统与混凝土桥梁结构的粘结强度。因此,在进行防水层施工之前,必须通过各种试验方法鉴定桥面结构基层的状况.
3。2.1桥面的平整度要求
施工规范要求桥梁混凝土表面的不平整度为2 m直尺检查,最大空隙不大于5 mm,且每m不多于1处。承接卷材防水系统的钢筋混凝土桥面在局部小范围内的凹陷或凸起容易造成防水系统的铺贴不实,而平缓的不平整不影响卷材防水系统的密实铺贴(可能影响沥青混凝土路面的平整度)。钢筋混凝土桥面局部凹凸界定与处理应遵循的原则如下:
1)局部凸起-—高度大于5 mm、面积小于1.5 m2的视为局部凸突,必须剁除后打磨平整.
2)局部凹陷-—深度大于5 mm、面积小于0.75 m2的视为局部凹陷,处理方法为采用细粒沥青混凝土或环氧树脂砂浆修复。
3.2。2桥面混凝土表面质量的检查
路桥防水系统与坚实的水泥混凝土具有很高的粘结强度,不依靠水泥混凝土的表面糙度即能满足路面面层对抗剪强度的要求。而桥梁表面的强度不足、起砂、浮浆是引起粘结强度不足的主要原因.在施工五环路二期红山口高架桥时,对桥面混凝土表面质量的界定与处理原则如下:
1)混凝土表面浮浆
判定方法:现场粘结剥离试验,剥离面粘有20%以上的浮浆面即为严重浮浆.
混凝土表面浮浆现象为混凝土浇筑过程中产生的质量问题,水灰比过大、混凝土塌落度过大、施工过程中未对混凝土表面进行压实压光处理均是造成表面浮浆的原因。混凝土表面浮浆的处理可采用表面机械打磨清理的处理方法。值得特别注意的是浮浆深度以及表面浅层内的混凝土质量,混凝土表面产生浮浆后往往会发现表层混凝土会存在强度不足的现象。
2)混凝土表面起砂
判定方法:现场搓擦观察、粘结剥离试验,搓擦起砂或剥离面带砂均为混凝土表面严重起砂。
混凝土表面起砂现象多为混凝土养护不当造成,混凝土浇筑后遇雨或养护撒水过早均能造成表面起砂;混凝土的表面起砂处理起来非常麻烦,需要根据具体情况多方研究确定。
3)混凝土表面强度不足
判定方法:现场粘结剥离试验,剥离面发生在混凝土面内,即剥离面大量粘结混凝土材料即为混凝土表面强度不足。
正常混凝土配比情况下,混凝土表面的强度不足多为养护问题。强度不足的处理需要采取混凝土表面加固处理。
3。2.3混凝土基层的含水率
基层必须干净、干燥,含水率必须在4%以下才能施工.干燥程度的简易检测方法是在基层表面平铺1 m2卷材,静置3-4 h后掀起检查,基层覆盖部位与卷材处未见水印即可进行铺设卷材防水层施下。如果遇到下雨,基层必须经太阳曝晒,等混凝土完全干燥后才能进行防水施工。
3。3施工工具及施工配套辅料
施工工具包括汽油喷灯、钢压辊、钢尺、灭火器等。此外,还应配备拌料桶、滚刷、鬃刷、压子、剪刀、卷尺等施工工具,备有汽油、冷底子油等施工配套辅料。
3。4卷材施工
3.4.1涂刷基层处理剂
在基层上涂刷专用基层处理剂,涂刷量为0.16 kg/m2,涂刷均匀、不露底、不堆积.应保证其粘结牢固,且当其干燥不粘手时,方可进行卷材的铺贴。
3.4.2铺贴卷材
施工时把卷材摆正,点燃喷灯或喷枪,用喷灯或喷枪加热卷材和基层。加热要均匀,将卷材表面熔化后(以表面熔化至呈光亮黑点为度,不得过分加热或烧穿卷材)即可向前滚铺。注意滚铺时不要卷人空气及异物,必须压实压平。在卷材还未冷却前,用抹子把边封好,然后再把边缘及其它复杂部位封住,以防翘起。卷材单层铺贴长边搭接100 mm,短边搭接150 mm,相邻卷材短边搭接错缝1 500 mm以上;卷材与基层的粘贴必须紧密牢固,达到满粘效果.为了保证卷材与基层的粘结率,卷材热熔烘烤后,紧接着实施一道滚压密实的工序,方法是采用15 kg重、50 cm长、直径约为30 cm的钢压辊进行反复碾压。卷材短向搭接边搭接施工前要预先清除表面附着的覆面粒料。
3.4。3注意事项
1)卷材的铺贴方向应与道路行驶方向一致,施工时卷材的长边搭接方向与桥面的横坡一致。
2)卷材两端与遇水膨胀橡胶相接处用APP改性沥青密封膏连接;在安装渗水花管时,应用沥青密封膏坐底,并注意与卷材连接(根据桥梁伸缩缝的设置状况);其它地方卷材的收头也用沥青密封膏封严。为了保证阴阳角等细部卷材的铺贴效果,卷材的热熔烘烤改用小型喷灯进行.
4质量控制及施工注意事项
4。1质量检查与控制
1) 按照每1 000 m2一组作为质量评定单元,采用现场抽查热熔铺贴后卷材与水泥混凝土的剥离强度来验证卷材的粘结性能及热熔粘结质量.用现场简易剥离试验设备检测卷材的铺贴质量,检测依据可参考试验室数据以及剥离面的分布,900剥离强度(200C,50 mm/min)≥50 N/50mm。
2)通过检查卷材搭接处有无缝隙来控制搭接质量。缝隙检查时用螺丝刀检查接口,发现搭接不严之处及时修补,不得留下任何隐患。
4。2施工注意事项
1)施工用的材料和辅助材料多属易燃物品,在存放材料的仓库与施工现场必须严禁烟火,同时要备有消防器材;
2)在进人现场施工的防水操作人员均须穿戴工作服、安全帽和其他必备的安全防护用具;
3)在防水层的施工中,操作人员均穿软底鞋,严禁穿带钉子鞋进人现场,以免损坏防水层;如发现卷材有空鼓或破洞时,应及时割开损坏部分进行修复,然后再进行粗粒式沥青混凝土的施工;
4)防水卷材施工结束后,应加强对成品的保护,尽量减少在桥面上踩踏,以防止覆面颗粒的松动和流失。
北京跨世纪洪雨防水工程有限责任公司
2006年7月
展开阅读全文
