24光的折射a资料.pptx

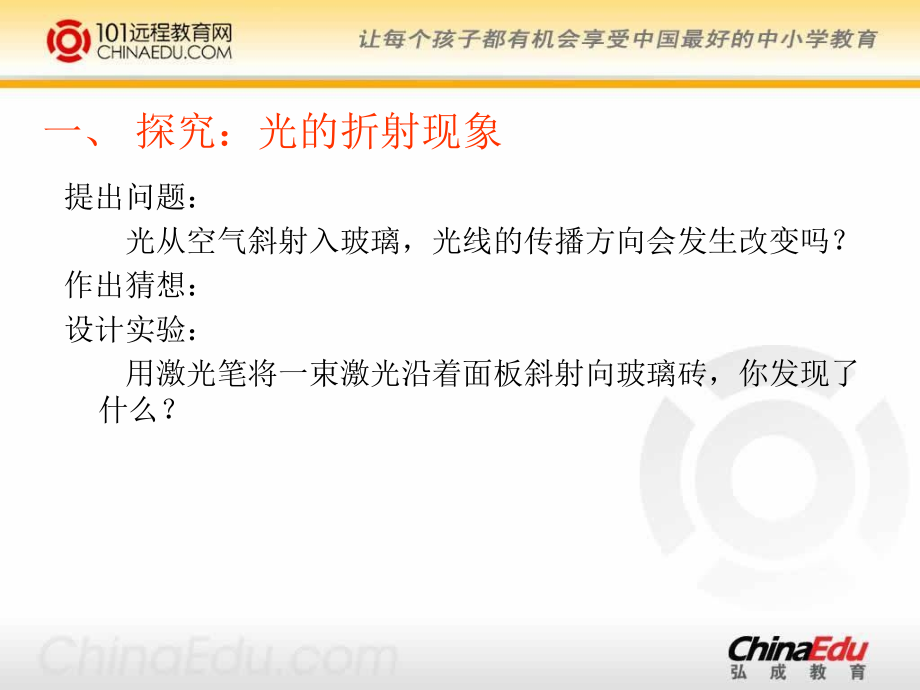

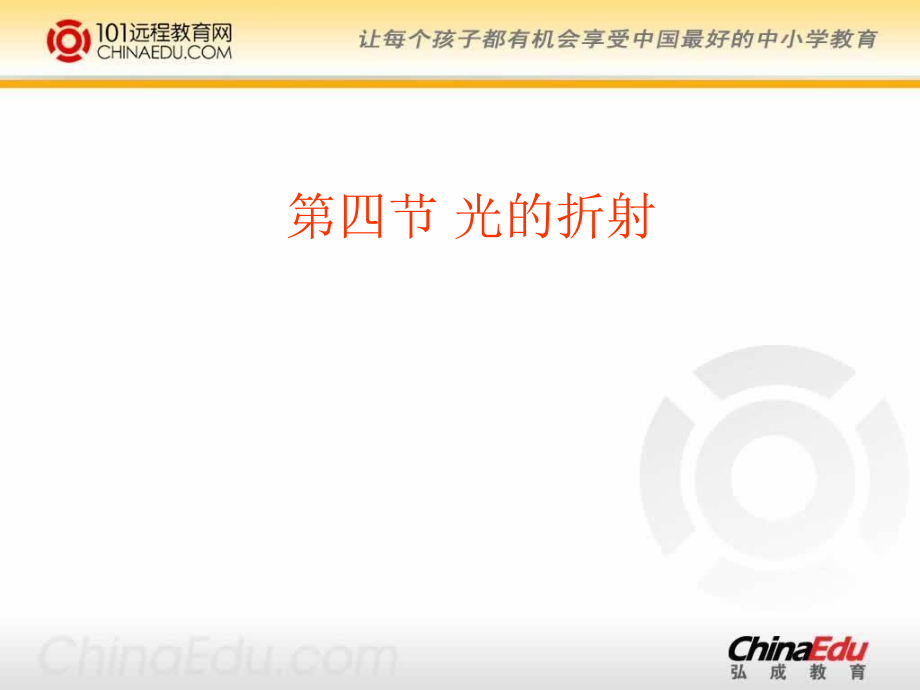

第四节 光的折射,一、探究：光的折射现象,提出问题：,光从空气斜射入玻璃，光线的传播方向会发生改变吗？,作出猜想：,设计实验：,用激光笔将一束激光沿着面板斜射向玻璃砖，你发现了什么？,光从一种介质,斜射,入另一种介质时，传播方向发生偏折，这种光现象叫做,光的折射,光的折射现象的例子：,海市盛楼,筷子怎么折断了？,汤姆大叔漫画系列,河底变浅,二、探究光的折射规律,1,、观察折射光路，入射光线、折射光线和法 线的位置关系如何？,2,、光从空气射入玻璃时，折射光线是偏向还是远离法线,?,3,、光从一种介质射入另一种介质时，入射光 线、折射光线、法线是否在同一平面内？,1,光折射时，折射光线、入射光线、法线在同一平面内。,2,折射光线和入射光线分别位于法线两侧。,3,光从空气斜射到玻璃、水或其他介质表面时，折射光线偏向法线，折射角小于入射角，反之相反。,4,光垂直射入介质时，传播方向不发生改变,空气,水,光的折射中光路是可逆的。,空大水小,空气,水,A,N,O,A,O,N,C,光的折射规律如何记？,1,水中的筷子变弯了,三、生活中常见的折射现象,P,P,解释：,由于光的折射，水中物体的位置看起来比实际位置要高些。,3,渔民叉鱼,渔民怎样才能叉到鱼？,4,两个“硬币”,上面的硬币是通过水面的折射而成的像，,下面的是通过杯子侧面水的折射而形成的。,5,树变“高”了,岸上的树会变高了,规律：从一种介质中看另一种介质中的物体，所看到的物体的位置都比实际的“,高,”,四、科学世界 海市蜃楼,光经过不均匀的大气时发生折射而形成的虚像。,典例例题,1,如图所示是摄影师在印尼婆罗洲的卡加岛拍摄到的一幅有趣照片。研究人员猜测，猩猩可能是看到当地渔民用长矛捕鱼，产生了条件反射，于是学会了用植树刺鱼的方式。关于此情景，下列说法正确的是（）,A,猩猩看到的是鱼的虚像,B,猩猩看到的是鱼的实像,C,猩猩看到鱼的位置比实际位置要深一些,D,猩猩看到的鱼与鱼的实际位置相同,温馨提示：猩猩看到的是鱼的虚像，这是由于光的折射产生的，这个虚像的位置比鱼的实际位置要浅一些,A,典例例题,2,如图所示，光从空气射向某一透明介质时发生的现象，若折射光线和反射光线垂直，则反射光线和入射光线的夹角为,，折射角为,。,图,3,30,法线,界面,A,O,C,B,M,N,Q,P,折射角是指折射光线和法线的夹角,120,30,小试牛刀,光在同种均匀介质中沿直线传播，图中以空气、水、玻璃为光的传播介质，光在空气中传播最快，在玻璃中传播最慢，分析实现现象，可知以下结论正确的是（）,A,光从一种介质斜射入另一种介质时，光的传播方向不发生改变,B,光从光速较大的介质斜射入光速较小的介质时，折射光线远离法线,C,光从光速较大的介质斜射入光速较小的介质时，折射光线向法线偏折,D,反射光线和折射光线分居在法线的两侧,B,小试牛刀,离地面越高，空气越稀薄，其密度越小。由于光受到地球大气层的作用，我们看到的太阳的高度,（选填“大于”或“小于”）它的实际高度。图,9,所展示的是光射向不均匀大气层所发生的现象，夜晚看到的星星，实际上是星星的,像。由此可以联想“后羿射日”的神话中，假设箭飞行的路线是直的，那么必须朝太阳的,（选填“偏上”或“偏下”）方向射箭，才能射中太阳。,大于,虚,偏下,作业,1,、当光从一种介质,入另一种介质中时，光的传播方向要发生变化；只有当光,射入介质表面时，光的传播方向才不变，这时入射角等于,，折射角等于,。,2,、光从空气斜射入水折射角,（填“大于”、“小于”或“等于”）入射角，若入射角减小，折射角,（填“增大”、“减小”或“不变”）。,3,、池水看起来比实际的深度浅，是由于光从水中射入空气时发生了,，看到的是实际池底的,像。,4,、下列现象不属折射的是：,A,、看湖水深度比实际浅,B,、看斜插水中的筷子向上折,C,、站在水中看到腿变短了,D,、平静的水面映出岸上景物,斜射,垂直,0,0,小于,减小,折射,虚,D,小结,第四节,光的折射,一、,光的折射现象,二、光的折射规律,重点：光从空气斜射入水中或其他介质中时，折射光线向法线偏折。反之，光从水中或其他介质中射入空气中时，折射光线将远离法线,“,空气中的角总为大角,”,三、生活中常见的折射现象,规律：在一种介质中看另一种介质中的物体，所看到的物体的位置都比实际的“,高,”,
