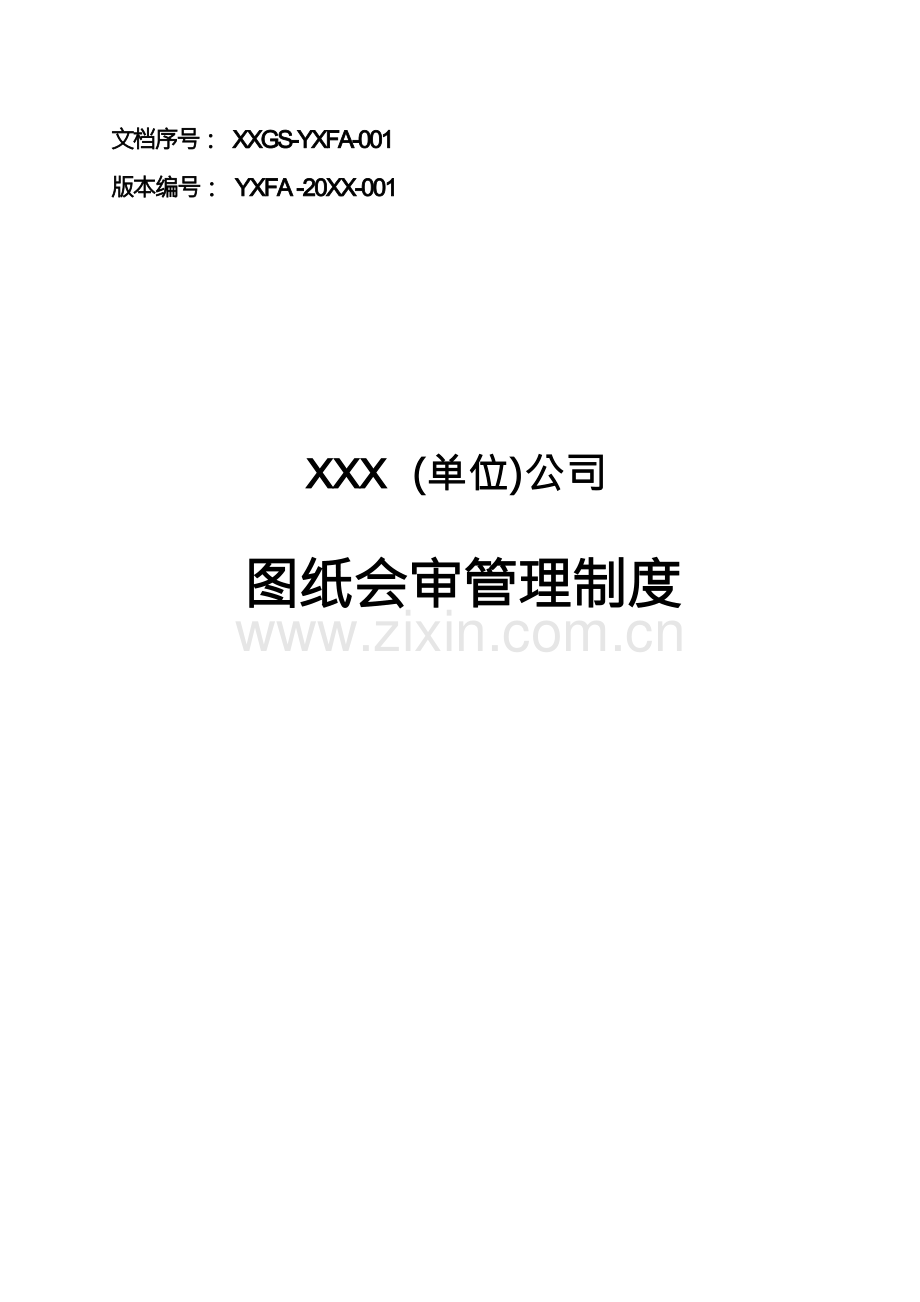

文档序号： XXGS-YXFA-001
版本编号： YXFA -20XX-001

XXX (单位)公司 图纸会审管理制度

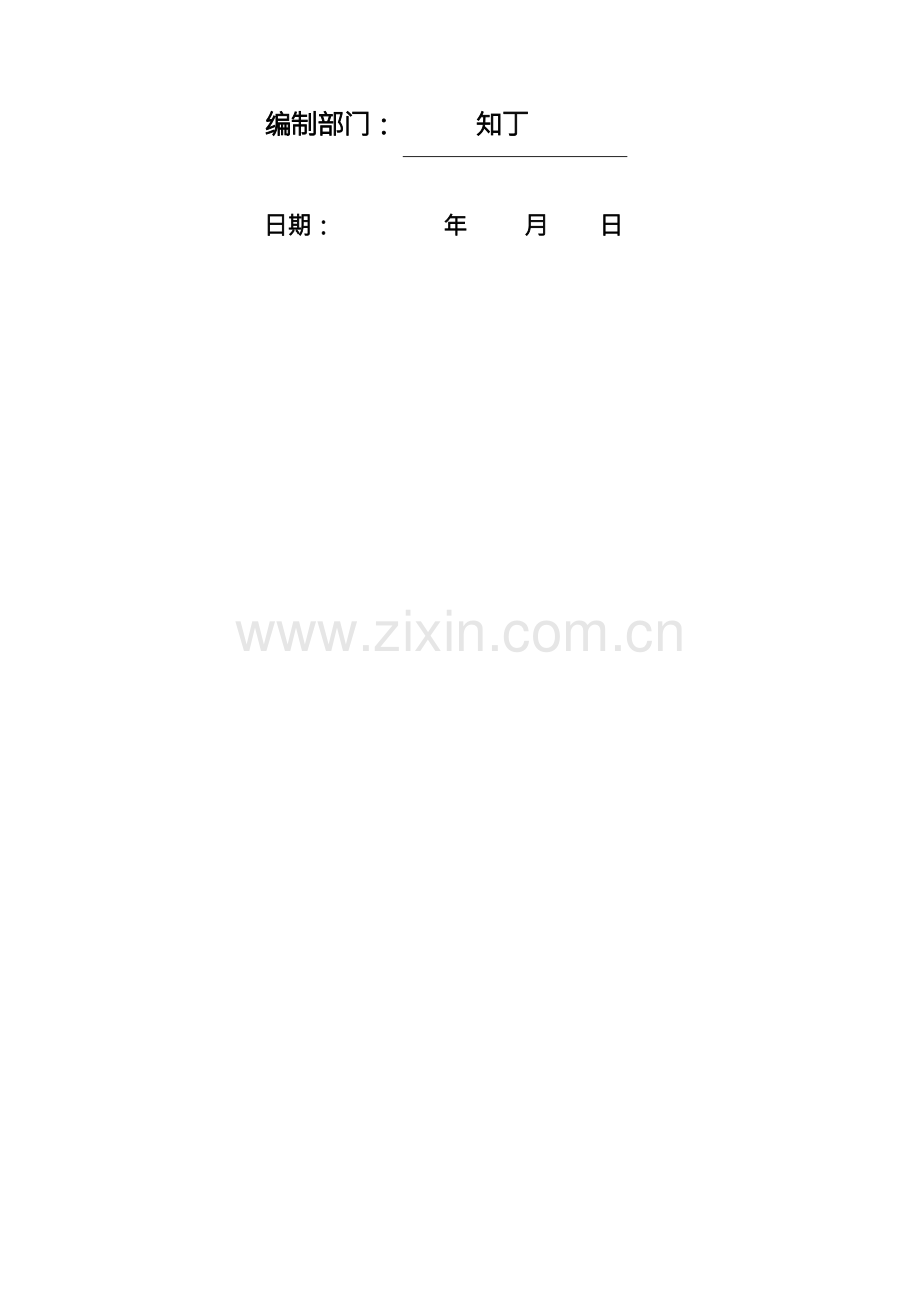

编制部门： 知丁

日期： 年 月 日

图纸会审管理制度

1总则
1.1 目的
为进一步加强宁夏 xxxx 集团股份有限公司(以下简称“xxxx”) 工程建设质量管理、 成本管理、 进度管理， 确保图纸符合有关规范 要求， 促使项目设计做到经济合理、 安全可靠， 使图纸做到表达清 楚、正确无误，各专业间相互无矛盾，特制定本制度。
1.2 适用范围
本制度适用于 xxxx、 xxxx 控股公司、子公司及受托 xxxx 管 理单位所有新建、 改建、 扩建项目的可研、 设计方案、 初步设计、 施工图等会审工作。
1.3 定义
图纸会审指工程各建设单位在收到可研、 设计方案、 初步设计、 施工图等设计文件后， 对方案、 图纸等资料进行全面细致的熟悉， 会审出设计中存在的问题提交设计院进行优化处理的一项重要活 动。
1.4 审图小组机构
1.4.1 审图领导小组成员由专家委员会成员集团公司内外专 家、技术部/煤炭公司生产技术部、生产管理部项目管理单位、项 目部、 造价中心等相关职能部门及技术人员、 设计院、 监理、 施工 单位等组成， 其中涉及信息化建设、 消防的需企业管理部、 保卫部

参加。
1.4.2 可研、 设计方案、 初步设计审图小组组长由技术部/煤 炭公司生产技术部分管领导担任。
1.4.3 专家委员会各专业组组长为审图小组常设成员，为本 专业审图负责人。
1.4.4 施工图审图小组组长由各项目总工程师(技术负责人) 担任。
1.5 职责
1.5.1 技术部/煤炭公司生产技术部
1.5.1.1 负责审图小组的日常工作组织和协调。
1.5.1.2 根据审图小组组长授权负责项目所采用设计原则 及标准规范的确定。
1.5.1.3 负责组织审核项目建议书、方案、可研、初步设计、 总图等。
1.5.1.4 定期组织抽查施工图的审查情况。
1.5.1.5 负责对违反本制度的单位和个人进行监督， 提出考 核意见。
1.5.2 项目管理单位
1.5.2.1 负责监督管理各实施单位的施工图会审。
1.5.2.2 参与各实施单位的施工图会审。
1.5.3 项目实施单位

负责组织本单位施工图会审。
2管理内容
2.1 审查分类
审查分类：审查分为专业会审和图纸会审两类。
2.1.1 专业会审：指项目承担工作范围内的各专业施工图纸 的审查，或按照安装工程划分的图纸审查。
2.1.2 图纸会审：指项目承担工作范围内，各专业、各系统 间在施工图纸方面如接口、协调等较重大问题的审查。
2.2 审查范围
2.2.1 专业审查
2.2.1.1 审查范围包括：项目建议书、可研、设计方案、初 步设计、施工图设计。
2.2.1.2 设计院出具施工图前各专业审图小组应明确各专 业设计原则，采用的规范和质量标准。
2.2.1.3 专业审查应领会设计意图，掌握施工技术要求等。
2.2.1.4 审核设计是否齐全，手续是否完备。
2.2.1.5 审核设计是否符合国家有关经济和技术法规、 规范 规定， 能否保证工程质量和安全施工， 图纸表达深度能否满足施工 需要。
2.2.1.6 项目的工艺、设备、自控、电气、消防、暖通、环 境工程、 通信等专业设计是否先进、 合理、 节能、 环保， 是否满足

国家标准规范及技术要求， 其设备、 电气等设施选型是否满足工艺 要求， 是否经济合理； 项目的土建、 结构设计否满足国家标准规范 及技术要求。
2.2.1.7 扩建工程的新老系统之间的衔接是否吻合， 施工过 渡是否可能。
2.2.1.8 主要专业审查要点。
1) 土建施工图
a) 核对建筑、结构、上下水、暖卫、通风、电气、设备安装 等图纸是否相符，尺寸、标高是否合理，有无冲突。
b) 建筑施工图与结构施工图， 结构施工图与设备基础、 水、 电、暖、卫、通等专业施工图的轴线、位置(坐标)、标高及交叉 点是否矛盾。
c) 平面图、大样图之间有无矛盾。
d) 会审建筑平、 立、剖面图之间关系是否矛盾或标注是否遗 漏， 建筑图本身平面尺寸是否有差错， 各种标高是否符合要求， 与 结构图的平面尺寸及标高是否一致。
e)图面上的尺寸、 标高、 预留孔及预埋件的位置以及构件平、 立面配筋与剖面有无错误。
2) 化工类施工图
a) 查阅设备布置总平面图，查看工艺单元是否齐全。
b) 核对管道及容器的最高设计压力、 设计温度、 以及管道材

料采用的材质种类、管径、壁厚等是否符合实际要求。
c) 查阅特殊管件及支、 吊架制造图， 区分哪些是现场条件下 可制作的，哪些是需要外加工的。
d) 查阅管道及设备安装的最高标高。
e) 管道空间布置位置、 管道施工用的预埋件、 预留孔等在建 筑、结构专业图上的位置、数量是否与现场实际相符等。
3) 电气电信类图纸
a) 会审建筑工程的用电负荷等级， 供电电压要求， 继电保护 措施及供电电源的可靠性。
b) 检查短路计算、 电源引入方式、 高低压配电系统工程、 中 性点接地方式、无功功率补偿方式。
c) 变配电所的位置、设备布置及电气设备的选择。
d) 自备发电机组的设置、 设备选择、 供电方式、 运行要求。
e) 电气设计与建筑场所环境的配合。
f) 配电线路的系统形式和接地故障保护。
g) 建筑物的防雷等级、防雷措施，防雷设备的选择。
h) 火灾自动报警及消防设备的供电方式，末端双电源切换 措施，应急照明、疏散照明的设置和电源配电方式。
4) 工艺系统类图纸
a) 设备是否齐全(包括备用设备、仪表)，并标有正确位号、
名称。

b) 与设备连接的公用系统管道及管径，对于有不同参数或 等级的公用系统，是否标注其参数或等级。
c) 两向流及重力流管道， 有时会发生不稳定的流动， 在此管 在线或备注中有否注明两向流、重力流、易振动等有关说明。
d) 检查蒸汽、 热水、 电或其它型式的伴热管， 夹套管以及隔 热要求是否表达清楚。
e) 检查各种管道附件， 例如补偿器、 挠性软管、 各种类型的 管道过滤器、 视镜、 疏水器、 限流孔板、 盲板、 可拆短管以及其它 非标准管件等有无遗漏，是否需要注出必要的尺寸和提供样图。
f) 需要温度调节、 易漏、 介质有腐蚀性的换热设备是否设置 旁路线，主管及旁路，有无切断阀和放净阀。
g)检查是否考虑了防止凝固措施， 例如苯管道、 渣油管道等， 应结合当地条件采取隔热或伴热措施。
h) 装置突然停水、 停电、 停汽时应采取的应急措施或其它保 护措施是否齐全、有效。
i) 对于误操作会导致事故的阀门在图上有否注明，并采取 相应措施。
2.2.2 图纸会审
2.2.2.1 对各专业之间设计是否协调进行审查， 如设备外形 尺寸与基础设计尺寸、 土建和安装对建 (构) 筑物预留孔洞及埋件 的设计是否吻合； 设备与系统连接部位、 管线之间、 电气、 自控之

间相关设计等是否吻合，提出修改意见并由专人做好图纸会审记 录，并将原件提交项目资料室保存。
2.2.2.2 项目设计深度是否达到行业相关标准要求 ，各专 业之间的设计是否协调。
2.3 审查程序
2.3.1 项目立项后由技术部 /煤炭公司生产技术部分管领导 确定该项目审图工作的各专业组组长及专业组成员。
2.3.2 由各专业审图小组由技术部、内外专家、造价中心组
成， 确定设计方案、 可行研究报告、 初步设计、 施工图等各阶段所 采用设计原则、总平面原则、标准及规范。
2.3.3 项目实施单位收到施工图后组织专家委员会成员、项 目管理单位、施工单位、监理单位进行施工图专业审查及图纸会 审， 做好审查记录， 出具审查意见， 审查意见必须经审图小组组长 审批后生效执行。其中对于设计变更的， 按照《设计变更管理制度》 规定程序执行。
2.3.4 各专业审图小组每月定期对各项目实施单位图纸审查 工作进行抽查， 每月集中对现场签证、 设计变更进行复审， 并对抽 查、复审发现的问题给予追责。
2.3.5 图纸审查应按图纸交付进度和工程进度计划在安装过 程开始前安排进行。图纸换版后，应对变更部分图纸重新进行审 查。

2.3.6 专业审查程序
2.3.6.1 项目实施单位接到专业施工图纸后， 组织相关人员 及单位在规定时间内对设计图纸进行阅读， 填写《施工图专业审查 记录》。
2.3.6.2 项目审图人员提交《施工图专业审查记录》后，由 项目实施单位组织专业图纸会审人员对提出的问题逐项讨论，并 出具专业图纸会审纪要和意见，审核意见必须经审查小组组长审 批后生效执行。
2.3.6.3 专业审图宜集中进行， 当图纸交付不能满足施工进 度时， 可按照安装过程的进度分期分批进行， 但应在相应安装过程 正式开始前完成。
2.3.7 图纸会审程序
2.3.7.1 图纸会审一般应安排在主要的专业审查结束后集 中进行， 图纸会审前， 应按专业图纸审查程序进行、 熟悉图纸， 准 备意见，并进行必要的核对工作。
2.3.7.2 10 日内单项工程所有专业施工图纸到位， 项目实施 单位应及时组织施工图会审，应填写《施工图会审记录》，设计交 底工作可以和图纸会审一并进行。 不具备图纸会审条件的， 以各专 业图纸审查为主。
2.3.7.3 《施工图会审记录》 由所对应的项目实施单位负责 整理， 并经会审人员、监理单位、设计单位、施工单位一致确认后，

形成书面的施工图会审纪要， 该纪要作为施工图纸的组成部分， 由 各项目实施单位分别保存。
2.4 审查结论的落实
2.4.1 专业审查发现的问题， 由化工建设部/煤炭公司生产技 术部、项目实施单位负责落实。
2.4.2 图纸会审中发现的问题及专业审查发现的重大或无法 落实的问题，由审图小组组长组织技术部 /煤炭公司生产技术部、 化工建设部、项目实施单位与设计院共同负责落实。
2.5 审查记录
2.5.1 施工图审查后应及时填写审查记录、专业审查和图纸 会审记录。
2.5.2 专业审查及图纸会审记录应一式三份分别由技术部 / 煤炭公司生产技术部、化工建设部、项目实施单位负责保存。
2.6 奖励及处罚
2.6.1 对参与图纸审查的专家委员会成员，每参加一次给予 200 元的审图津贴。
2.6.2 图纸审查小组成员或公司其它员工在图纸会审中，充 分发挥主观能动性，根据自身专业知识和现场管理经验，献计献 策，对原设计提出改进意见， 提高安全措施， 或给公司创造了经济、 工期效益或在基本不增加投资的情况下改善了使用功能的，经核 实后由技术部/煤炭公司生产技术部提请公司进行通报表扬， 并给

予奖励 500-5000 元。
2.6.3 图纸审查人员或公司其它员工在改进设计方面有重大 贡献给公司创造了很大的经济效益，技术部组织专家委员会在调 查核实后， 提请公司按其创造经济效益的 10%进行奖励， 最高奖励 不超过 5 万元。
2.6.4 图纸审查小组成员或公司其它员工在图纸专业审查或 图纸会审中为公司节省投资的， 按节省额的 10%进行奖励， 最高奖 励不超过 5 万元。
2.6.5 公司其它相关人员有责任指出施工图纸中的缺陷或错 误， 属于正常工作范围， 公司不予以奖励， 但员工图纸审核工作出 色，将作为各级工程管理人员的晋升、奖励的重要参考依据。
2.6.6 因故未参加图纸审查的专家委员会成员及部门应提前 向图纸审查小组组长请假，无故不参加人员一次罚款 1000 元，无 故不参加单位罚款 5000 元。
2.6.7 未在规定时间内出具图纸审查意见的单位，每超一天 罚款 500 元。
2.6.8 参加图纸审查人员在审查过程中丢失或损毁图纸，按 500 元/张罚款， 同时对丢失或损坏的图纸进行相应等价额的赔偿。
2.6.9 对因图纸会审不严谨不仔细造成的影响使用功能及材 料浪费等严重问题，根据造成的影响由集团公司研究决定对审核 人员的处罚。

3 附则
3.1 本制度由技术管理部门负责解释。
3.2 本制度自下发之日起执行。
3.3 附件
附件一：施工图专业审查记录
附件二：施工图纸会审记录
知丁
附件一：
施工图专业审查记录

JL-BFNY-GJGL-002-2015

工程名称 共 页 第 页

会审地点 记录整理人 日期 年 月 日

参审人员

序号 图纸编号 提出图纸问题 图纸修订意见

第 月

Xxx (单位)公司

附件二：
施工图纸会审记录

JL-BFNY-GJGL-003-2015

工程名称

会审地点

参加人员

序号
1
2
3
4
5
6
7
8
9
10


审查小组成员

设计单位：
监理单位：
施工单位：
图纸编号

页
页
共

记录整理人
年
日
日期

提出图纸问题 图纸修订意见

审查小组组长： 设计院代表： 监理单位： 施工单位：
年 月 日 年 月 日 年 月 日 年 月 日

备注：所有会审图纸均应记录在表内。无意见时， 应在“提出图纸问题”、 “图纸修订意见”栏内注明“无”。
