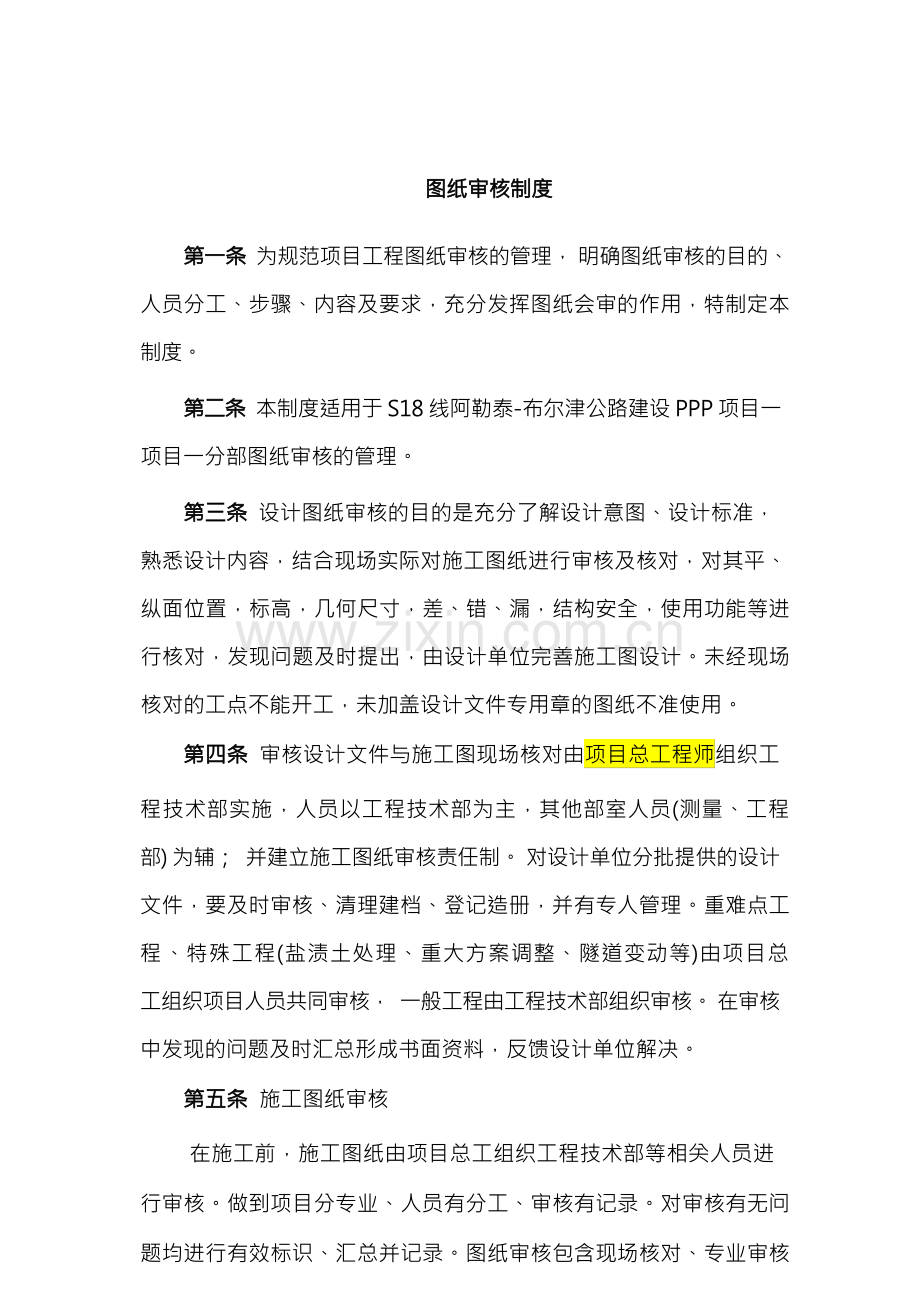

图纸审核制度

第一条 为规范项目工程图纸审核的管理， 明确图纸审核的目的、 人员分工、步骤、内容及要求，充分发挥图纸会审的作用，特制定本 制度。
第二条 本制度适用于 S18 线阿勒泰-布尔津公路建设 PPP 项目一 项目一分部图纸审核的管理。
第三条 设计图纸审核的目的是充分了解设计意图、设计标准， 熟悉设计内容，结合现场实际对施工图纸进行审核及核对，对其平、 纵面位置，标高，几何尺寸，差、错、漏，结构安全，使用功能等进 行核对，发现问题及时提出，由设计单位完善施工图设计。未经现场 核对的工点不能开工，未加盖设计文件专用章的图纸不准使用。
第四条 审核设计文件与施工图现场核对由项目总工程师组织工
程技术部实施，人员以工程技术部为主，其他部室人员(测量、工程 部) 为辅； 并建立施工图纸审核责任制。 对设计单位分批提供的设计 文件，要及时审核、清理建档、登记造册，并有专人管理。重难点工 程、特殊工程(盐渍土处理、重大方案调整、隧道变动等)由项目总 工组织项目人员共同审核， 一般工程由工程技术部组织审核。 在审核 中发现的问题及时汇总形成书面资料，反馈设计单位解决。
第五条 施工图纸审核
在施工前，施工图纸由项目总工组织工程技术部等相关人员进 行审核。做到项目分专业、人员有分工、审核有记录。对审核有无问 题均进行有效标识、汇总并记录。图纸审核包含现场核对、专业审核

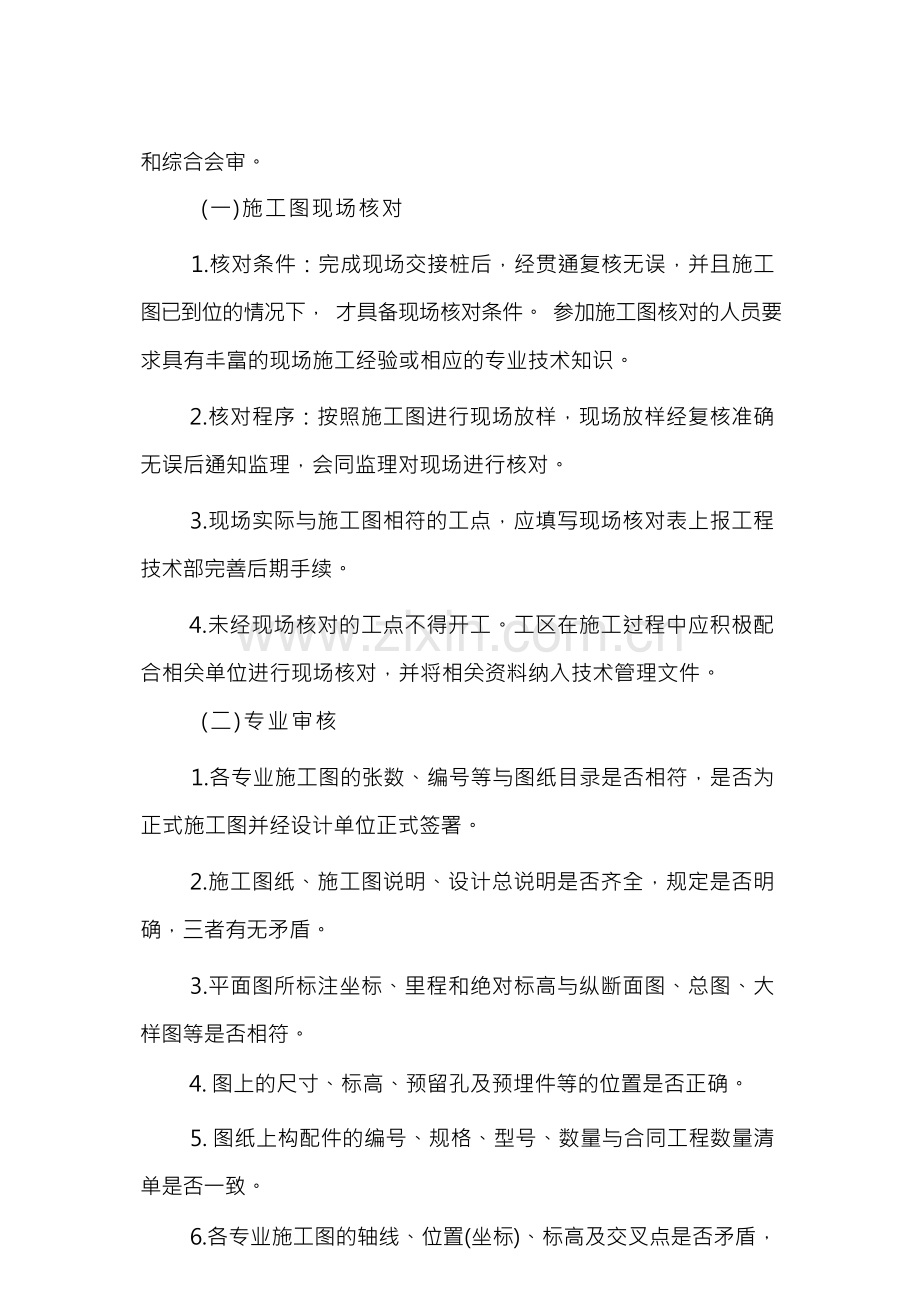

和综合会审。
(一)施工图现场核对
1.核对条件：完成现场交接桩后，经贯通复核无误，并且施工 图已到位的情况下， 才具备现场核对条件。 参加施工图核对的人员要 求具有丰富的现场施工经验或相应的专业技术知识。
2.核对程序：按照施工图进行现场放样，现场放样经复核准确 无误后通知监理，会同监理对现场进行核对。
3.现场实际与施工图相符的工点，应填写现场核对表上报工程 技术部完善后期手续。
4.未经现场核对的工点不得开工。工区在施工过程中应积极配 合相关单位进行现场核对，并将相关资料纳入技术管理文件。
(二)专业审核
1.各专业施工图的张数、编号等与图纸目录是否相符，是否为 正式施工图并经设计单位正式签署。
2.施工图纸、施工图说明、设计总说明是否齐全，规定是否明 确，三者有无矛盾。
3.平面图所标注坐标、里程和绝对标高与纵断面图、总图、大 样图等是否相符。
4. 图上的尺寸、标高、预留孔及预埋件等的位置是否正确。
5. 图纸上构配件的编号、规格、型号、数量与合同工程数量清 单是否一致。
6.各专业施工图的轴线、位置(坐标)、标高及交叉点是否矛盾，

平面、大样图之间有无矛盾。
7.设计资料是否符合现场地形、地质情况，设计要求的施工方 法是否可行。
8.线路平面位置和纵向坡度是否符合设计规范，构造物设计位 置是否合理。
9.工程数量是否遗漏，汇总数量有无错误，计算工程数量与图 纸数量是否相符。
10.所用的标准图、参考图是否作废或错用等。
11. 图纸审核后，将发现的问题做好记录，提出建议，提交图纸 会审时进行研讨解决。
(三)综合会审
施工图纸会审是进行技术论证的有效手段。当指定审核专人对 图纸审核出的问题较多或依据不确定时， 应进行会审。 施工图纸会审 由项目部总工程师组织， 全体技术人员参加， 其他相关管理部门派员 参加并提出意见。会审实施经过要详实进行记录，形成会议纪要。会 审主要内容：
1.施工图设计是否符合国家有关技术、经济政策和规定，设计 标准图、参考图是否作废或错用。
2.施工图的基础设计与地基处理有无问题，是否符合现场实际 地质情况。
3.项目坐标、标高与总平面图中标注的位置是否一致，与相关 项目之间的几何尺寸、轴线和方向有无矛盾和差错。

4. 图纸是否清晰，说明是否明确、齐全，各专业图纸之间的关 系尺寸、标高是否一致。
5.审查平面、纵断面、桥隧大样图之间关系是否矛盾或标注是 否遗漏，施工图本身平面尺寸是否有差错，各种标高是否符合要求， 与相关图纸的平面尺寸及标高是否一致。
6.项目与地上、地下构筑物、管线等之间有无矛盾。
7.结构图本身是否有差错和矛盾， 结构图中是否有钢筋明细表； 若无钢筋明细表，钢筋构造要求在图中是否说明清楚。
8.施工图中有哪些施工特别困难的部位，是否便于施工，宜采 用哪些特殊材料，构配件、货源如何组织。
9.研讨设计采用的新技术、新结构、新材料、新工艺和新设备 的可行性，以及采取的必要措施。
10.现场施工条件和现有机械设备满足不了设计所采用的新技 术、新结构，以及存在重大安全风险的，要求设计单位予以改变部分 设计的，会审时一并提出，共同研讨。
(四)审核记录与审核报告
图纸审核要形成记录和报告，由技术部负责汇总整理，包括下 列内容：
1.审核报告。列出参加会审单位名称、人员姓名及会审地点并 盖章，存在问题及疑点记录汇总表(要注明图名、图号，必要时附图 说明) ，报设计部门进行审批。
2.主要工程项目明细表及技术特点。

3.主要工程数量汇总表。
4.各种材料数量汇总表。
5.工程所需通用图、参考图以及相适应的质量、环境职业健康 安全行业标准、规范、规程及法律法规一览表。
(五)审核结果处理
对发现的问题和错误填入审核表，做好记录，按工程项目、施工 单位分别填入审核表，并提出处理意见，报送建设、设计、监理单位 和其它相关单位，需要变更设计的，按有关规定办理变更手续。
