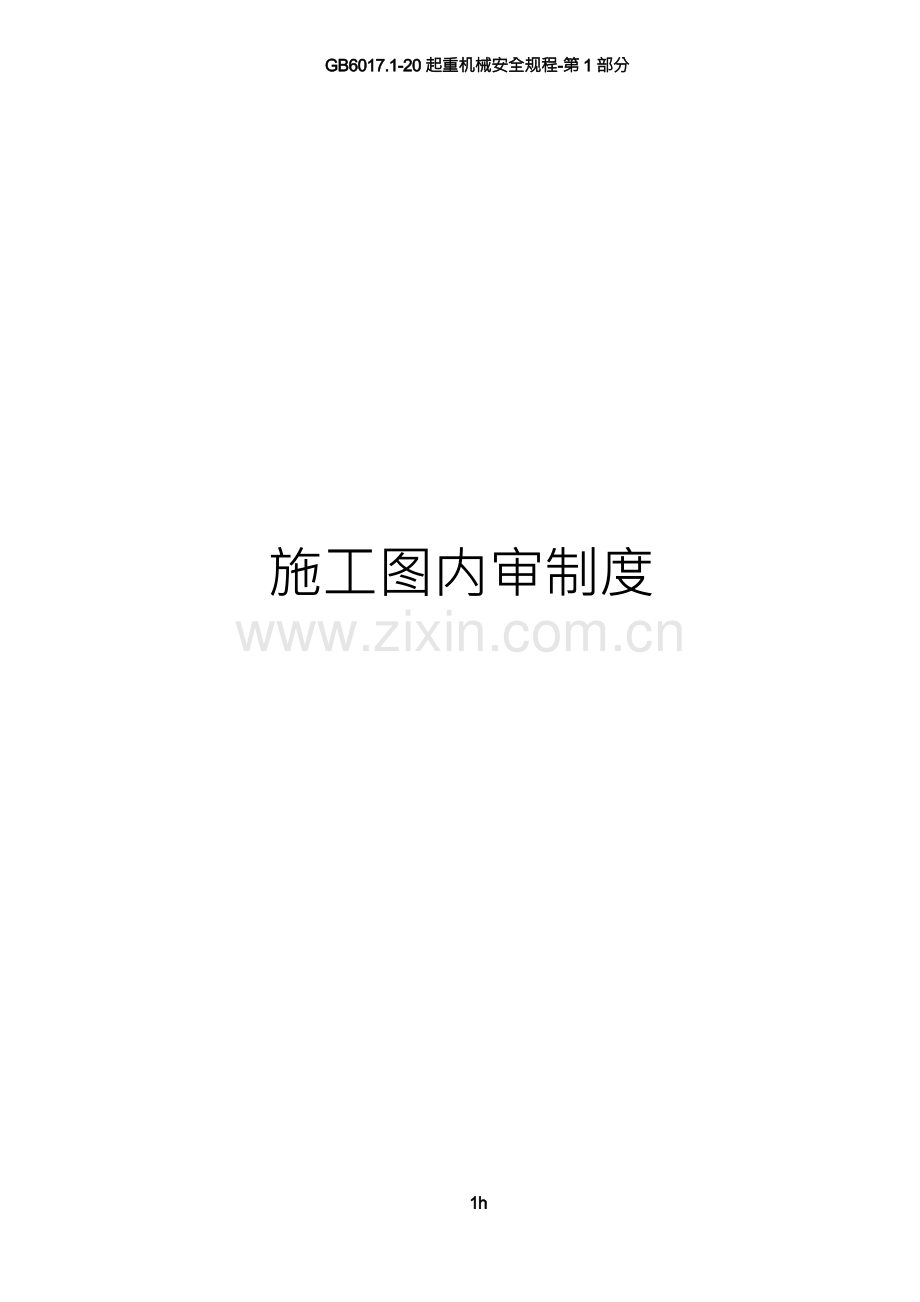

施工图内审制度

施工图内审
1、作业目的

1h
GB6017.1-20 起重机械安全规程-第 1 部分
施工图的内部审核是房地产开发不可缺少的一个环节，但往往因时间紧迫而 常常被开发所忽视，以至很多应该事先发觉纠正的问题到施工时甚至施工后才暴露 出来。不仅引起返工损失，而且影响工程进度和质量。严总的还会造成无法纠正的 功能缺陷。所以把好设计质量关，也就是从源头上保证了质量、进度、成本的有效 控制，在这上面花费些时间和精力正是非常值得的。
2、 主管岗位、技术主管： 负责控制规划总图和建筑工种图纸在先进性，合理性 和经济性方面的设计质量。
工程主管、专业工程师： 负责控制结构和设备工种图纸在先进性，合理性和经 济性方面的设计质量。
主办岗位、技术主管： 通阅全部图纸，提出和汇总内审意见。
协办岗位、土建和设备的设计管理、现场的土建和设备工程师： 通阅全部图纸， 提出内审意见。
3、紧前工作
施工图设计完成，未尽量不占用关键路线的时间，本作业可与审图公司的审 图同时进行。
4、作业描述
审图公司主要审查设计的规范性和安全性，施工单位主要关心设计的可操作 性，而设计的先进性、合理性和经济性往往不被这两家单位多重视，这就需要开发 企业自己来关注。所以甲方内审不必担心是否会违反强制性规范，是否会安全度不 够，更不必拘泥于细小的差错和遗漏，重点把握设计的先进性、合理性和经济性就 行。
4.1 建筑和结构工种的图纸内审
在技术主管的组织和工程部经理牵头下项目主管和专业工程师一起参加，必

2h
GB6017.1-20 起重机械安全规程-第 1 部分
要时还可邀请营销部门和社会专家参加，重点审查内容：
4.1.1 规划布局、建筑形态和外装饰、单体内部格局等是否与扩初方案一致或有 所优化改进。
4.1.2 是否完整体现了开发企业既定的功能要求和建筑标准
4.1.3 政府各专业建筑管理部门、配套部门对扩初方案的审查修改意见是否都在 施工图上得到了落实。
4.1.4 对照荷载、结构和抗震等规范，复核结构设计的计算机输入数据；抽查基 础，标准层结构的实际配筋率是否与内力计算结果相一致；各部位的结构安全度是 否均衡。
4.1.5 墙体材料的选用是否适当，是否符合政府导向，其荷载取值是否存在张冠 李戴；电梯井道的内净尺寸是否与已确定的设备匹配。
4.1.6 特殊的结构或装修构造是否有成熟的施工技术来施工，大幅度增加的成本 值得不值得。
4.1.7 是否存在因结构布局的原因，导致使用舒适度的恶化，如果梁、柱位置严 重影响室内空间利用；楼梯碰头；阳台沿口梁过厚影响室内日照；明显过于保守的 后墙、胖柱、肥梁等。
4.1.8 桩基、基础或地下室的结构设计是内审的重点，是否经过经济技术比较； 是否还有更经济合理的潜力，必要时可专题咨询相关专家。
4.2 各设备工种的图纸内审
在项目技术主管的组织下，由工程部经理牵头，设备设计管理和现场设备工 程师参加。必要时还可邀请除供应商以外的专业专家学者参加。重点审查内容：
4.2.1 空调的热工设计和计算是否偏于保守； 电源的功率分配是否存在该大不大， 该小不小的现象。

3h
GB6017.1-20 起重机械安全规程-第 1 部分
4.2.2 是否采用虽未淘汰但已明显过时落后的工艺、材料和设备。
4.2.3 是否存在因设备布局的原因，导致使用舒适度的恶化，如设备管线影响室 内净空高度，可以穿梁的线管走梁下，可以靠边的立管不靠边，可以隐蔽的用户用 配电箱装在主墙面上，粗笨的减压阀不装在管井里而装在厨房里，设备噪声、废气、 排污等污染源影响办公和居住的生活环境，室外和屋顶没有备用的电源等等。
4.2.4 设备用房是否大而无当，白白浪费面积。
4.2.5 可以走捷径的管线兜远路。
4.2.6 大型的机组设备部考虑留有安装或拆换的搬运通道，管线和设备缺乏检修 的操作空间。
4.3 技术主管汇总整理两组内审意见，经工程部经理审阅并协调一致后正式作为 图纸会审时的甲方意见，报公司总经理和集团总师室同意后签发(详见作业指导书 《施工图审查质量控制表》)。
