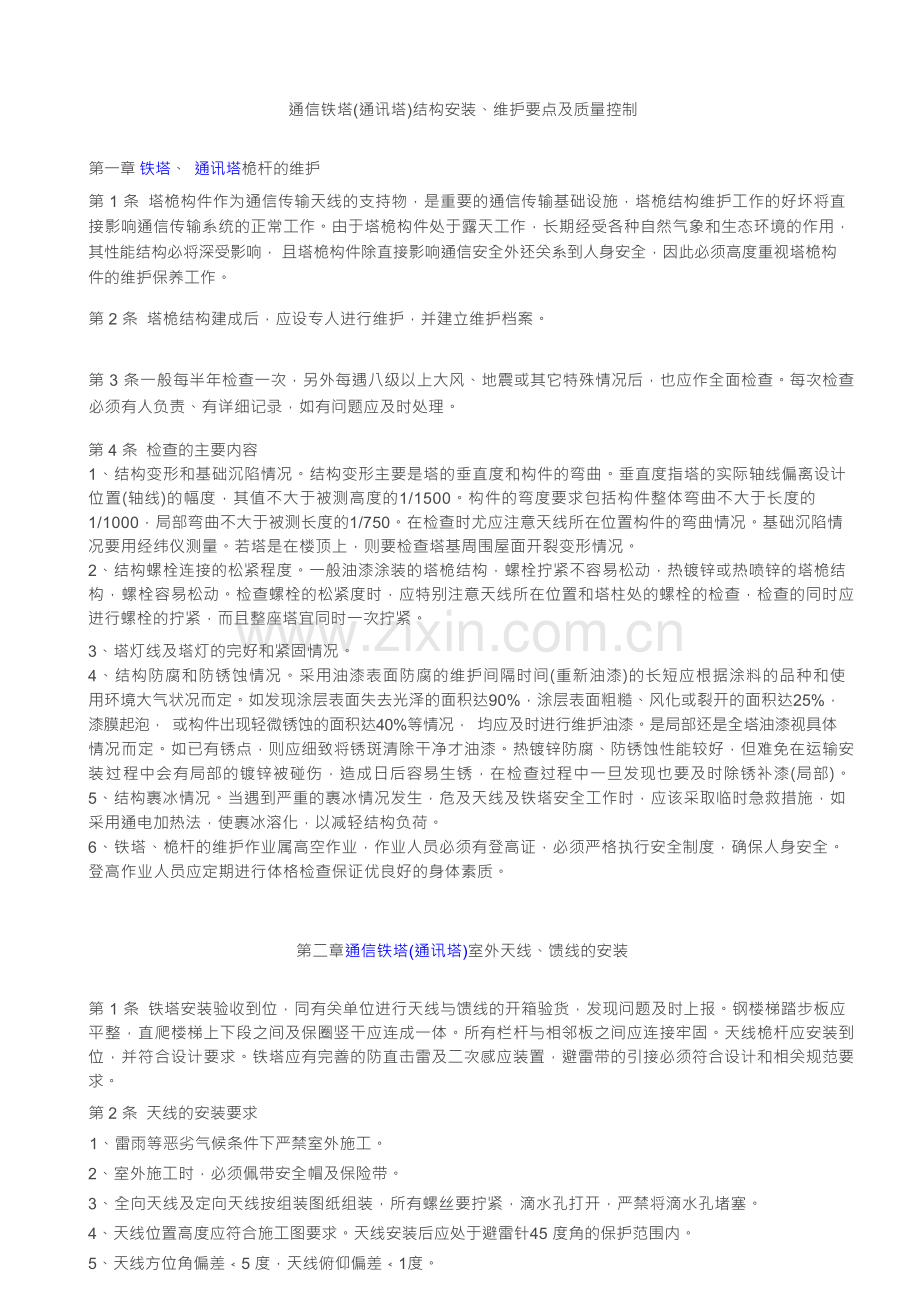

通信铁塔(通讯塔)结构安装、维护要点及质量控制

第一章 铁塔、 通讯塔桅杆的维护
第 1 条 塔桅构件作为通信传输天线的支持物，是重要的通信传输基础设施，塔桅结构维护工作的好坏将直 接影响通信传输系统的正常工作。由于塔桅构件处于露天工作，长期经受各种自然气象和生态环境的作用， 其性能结构必将深受影响， 且塔桅构件除直接影响通信安全外还关系到人身安全，因此必须高度重视塔桅构 件的维护保养工作。
第 2 条 塔桅结构建成后，应设专人进行维护，并建立维护档案。

第 3 条一般每半年检查一次，另外每遇八级以上大风、地震或其它特殊情况后，也应作全面检查。每次检查 必须有人负责、有详细记录，如有问题应及时处理。
第 4 条 检查的主要内容 1、结构变形和基础沉陷情况。结构变形主要是塔的垂直度和构件的弯曲。垂直度指塔的实际轴线偏离设计 位置(轴线)的幅度，其值不大于被测高度的1/1500。构件的弯度要求包括构件整体弯曲不大于长度的 1/1000，局部弯曲不大于被测长度的1/750。在检查时尤应注意天线所在位置构件的弯曲情况。基础沉陷情 况要用经纬仪测量。若塔是在楼顶上，则要检查塔基周围屋面开裂变形情况。 2、结构螺栓连接的松紧程度。一般油漆涂装的塔桅结构，螺栓拧紧不容易松动，热镀锌或热喷锌的塔桅结 构，螺栓容易松动。检查螺栓的松紧度时，应特别注意天线所在位置和塔柱处的螺栓的检查，检查的同时应 进行螺栓的拧紧，而且整座塔宜同时一次拧紧。
3、塔灯线及塔灯的完好和紧固情况。 4、结构防腐和防锈蚀情况。采用油漆表面防腐的维护间隔时间(重新油漆)的长短应根据涂料的品种和使 用环境大气状况而定。如发现涂层表面失去光泽的面积达90%，涂层表面粗糙、风化或裂开的面积达25%， 漆膜起泡， 或构件出现轻微锈蚀的面积达40%等情况， 均应及时进行维护油漆。是局部还是全塔油漆视具体 情况而定。如已有锈点，则应细致将锈斑清除干净才油漆。热镀锌防腐、防锈蚀性能较好，但难免在运输安 装过程中会有局部的镀锌被碰伤，造成日后容易生锈，在检查过程中一旦发现也要及时除锈补漆(局部)。 5、结构裹冰情况。当遇到严重的裹冰情况发生，危及天线及铁塔安全工作时，应该采取临时急救措施，如 采用通电加热法，使裹冰溶化，以减轻结构负荷。 6、铁塔、桅杆的维护作业属高空作业，作业人员必须有登高证，必须严格执行安全制度，确保人身安全。 登高作业人员应定期进行体格检查保证优良好的身体素质。

第二章通信铁塔(通讯塔)室外天线、馈线的安装

第 1 条 铁塔安装验收到位，同有关单位进行天线与馈线的开箱验货，发现问题及时上报。钢楼梯踏步板应 平整，直爬楼梯上下段之间及保圈竖干应连成一体。所有栏杆与相邻板之间应连接牢固。天线桅杆应安装到 位，并符合设计要求。铁塔应有完善的防直击雷及二次感应装置，避雷带的引接必须符合设计和相关规范要 求。
第 2 条 天线的安装要求
1、雷雨等恶劣气候条件下严禁室外施工。
2、室外施工时，必须佩带安全帽及保险带。
3、全向天线及定向天线按组装图纸组装，所有螺丝要拧紧，滴水孔打开，严禁将滴水孔堵塞。
4、天线位置高度应符合施工图要求。天线安装后应处于避雷针45 度角的保护范围内。
5、天线方位角偏差﹤5 度，天线俯仰偏差﹤1度。
6、天线的加固符合施工图设计要求，铁塔安装天线到收信机各个连接应牢靠、可靠。

第 3 条 馈线的安装要求
1、准确测量需要布放馈线长度以便准确裁剪、避免浪费馈线。
2、馈线走向路由符合设计要求
3、馈线每断开一处必须两边同时处理干净，暂不用的一端用干净塑料袋包好，防止影响驻波比。
4、馈线在吊装过程中不能损伤，圆滑均匀，弯曲半径大于馈线外径15 倍(软馈线的弯曲半径不小于10 倍 馈线外径)。
5、馈线的加固：使用相应规格的馈线卡子，间隔按设计要求加固，严禁使用扎带代替。
6、馈线头的制作：螺旋铜层要翻起，保证接触良好，用手拧不动为准，否则要重新做。
7、馈线与天线要连接牢固，并做密封防水处理。
8、馈线进入机房前要做滴水弯，滴水弯一定要做合格、美观。
9、馈线窗安装牢固，按指定的馈线孔穿进馈线并密封良好，待用的馈线孔密封。
10、室外馈线要三点接地，对室外馈线长度少于50 米的至少两点接地，接地点和接地方向符合设计要求。
11、在撤离前，施现场打扫干净，铁塔上不准遗留杂物以防掉下伤人。

第三章移动通信铁塔的安装
第一节进场材料检验材料质量是工程质量的基础，材料质量不符合要求，工程也就不可能符合标准。所以， 加强材料的检验，是提高工程质量的重要保证。
第一条 现场材料检验程序： 1、材料进场时，现场检验工作应由建设单位、监督单位、施工单位、供货方等相关人员参加。 2、施工单位应填写进场材料检验单，并附钢材和其他材料的质量证明书和试验报告送监理单。第二条现场 检验内容：可采取目测、实测等方法。主要检查构件是否变形(包括运输中的变形及焊接变形)，构件的尺 寸规格是否符合设计图纸的要求，并用镀层测厚仪抽测构件的镀锌厚度。如果变形，必须要求施工单位在安 装前进行矫正，并且要求当环境温度低于-16℃时，不得对构件进行矫正。构件外型和几何尺寸的允许偏差 应符合以下规定：构件长度：当L≤5m ±2mm；当 L＞5m ±3mm 铁塔的同一层构件、桅杆的各弦杆：长度
的相对差 1mm； 构件整体弯曲 L/1000，且不大于5mm；局部弯曲 被测长度的1/750，且不大于 3mm；
法兰盘上孔距 单个法兰盘上孔距 ±0.7mm；桅杆或组合构件各法兰盘相对应的孔距：当孔￠21.5mm ±1.5mm 当孔径≥￠26mm ±2.0mm 构件上节点板节点板在平面内偏移1.0mm 节点板在平面外偏移
2.0mm 节点板在螺栓孔偏移 1.0mm 有多个节点板时，任意两孔距或节点板上孔与基准线的距离±1.5mm 桅杆或组合构件的横杆或斜杆在平面内和平面外的偏移±3.0mm 其中，新放的较复杂的铁塔，应通过厂内 试验检查验收。如对材质有疑意时，应按国家有关标准作抽样检验，结果符合国家标准的规定和设计文件的 要求时方可采用。采用进口钢材和代用材料时，必须提供材料的机械性能和化学成分，并进行抽样检验，经 设计抽样检验同意后方可采用。第二节铁塔基础的验收铁塔基础应由建设单位、监理单位会同土建施工单位、 设计单位和铁塔安装施工单位进行联合验收。验收时，土建施工单位应交验下列技术文件：设计文件(包括 设计变更通知和材料代用证明文件)、材料质量证明书或材料复验报告、隐蔽工程记录、混凝土抗压强度实 验报告、基础混凝土工程施工记录、土建基础复测记录、地租测试记录(地租应小 欧姆)。联合检查验 收的结果应符合设计要求和国家有关质量验收规范。并根据基础验收资料复核各项数据，塔脚地脚螺栓位置， 法发兰支撑面的偏差应符合下表规定。支撑面、支座和低脚螺栓的允许偏差：项次 项 目 允 许 偏 差 1 支撑面(混凝土柱墩)①标高 ②水平度 ≤H/1500； 1/1000 2 支撑面(法兰上端面)①标高 ②水平度(法 兰上端面) ±1.5mm 1/500且不大于 3mm
3、地脚螺栓位置扭转偏差(任意截面处) ±1.0mm
4、地脚螺栓法兰对角线偏差 ≤1/1500 且＜10mm (1为对角线距离)
5、地脚螺栓相邻之间偏差 ≤b/1500 且＜10mm (b 为塔脚跨距)
6、地脚螺栓伸出法兰面的长度 a±10mm (a 为设计螺栓伸出长度)

7、地脚螺栓的螺纹长度 lw±10mm (lw 为设计螺纹长度)复核定位应使用原轴线控制点和测量标高的基准 点。钢塔柱脚下面的支撑构件，应符合设计要求。需要填垫钢板时，每叠不得多于三块。钢塔柱脚底版(法 兰)与基础见5 的空隙(为调整法兰、地板水平高差而预留之空隙)，在主要负荷加载之前应用细石混凝土 浇注密实。露出基础顶面的螺栓在钢结构安装前，应涂防腐材料，并妥善保护，防止螺栓锈蚀与损伤。所用 的防腐材料一般为黄油。第三节铁塔安装的质量检查第一条 铁塔的安装方法：铁塔安装起前，施工人员要 认真学习施工组织设计或施工方案。铁塔安装可采用单件吊装，扩大拼装(单根杆件拼装组合杆件进行吊装) 和综合安装，有条件时，还可以采用整体起板的方法安装。采用扩大拼装时，对容易变形的构件应要求水果 单位作强度和稳定性验算，需要时，应采取加固措施。采用综合安装方法时，其结构必须能划分成若干立体 单元，每一体系(单元)的全部构件安装完毕后，均应具有足够的空间钢度和可靠的稳定性。采用整体起板 安装方法时，须经设计复算同意，并对辅助设施及设备要有完整的计算。需要利用已安装好的结构吊装其他 构件和设备时， 应征得设计单位的同意， 并对相关构件作强度和稳定性验算，采取可靠措施， 防止损坏结构。 确定几何位置的主要构件(塔柱、横杆、刚性斜杆等)，应吊装在设计位置上，在松开钓钩前应初步校正并 固牢。每吊完一层构件后，必须按下表规定进行校正，继续安装上一层时，应考虑下一层间的偏差值。为确 保施工人员安全， 六级风以上不得施工。 整体及单层安装允许偏差： 项 次 项 目 允 许 偏 差 1 塔体垂直 度：①整体垂直度 ②相邻两层垂直偏差 ≤H/1500 ≤H/750 2塔柱顶面水平度法兰顶面相应点水平高差联结 板孔距水平高差(每层断面相邻塔柱之间的水平高差) ≤±2mm ≤±1.5mm 3塔楼台水平度塔楼梁高差楼面 板高差工作平台高差 ≤1/1000 ≤10mm ≤4mm ≤1/750 4塔体截面几何形状公差： 对角线误差 D≤ 4m 时 D＞ 4m 时相邻间距误差 d≤ 4m 时 d＞4m 时球形网架各层横杆断面不同度 ≤±2.00mm ≤±3.00mm ≤±1.50mm ≤±2.50mm ≤±5.00mm 对柔性斜杆和水平拉力施加预应力符合下列规定：施加力应符合设计要求， 其误差值 ≤±5%。施加预应力应注意后施加预应力的杆件对已施加预应力的杆件的应力值影响，并应防止杆件受扭。 杆件施加预应力应考虑光照温度的影响。杆件施加预应力后，不得在该杆件上及其附近施焊或加热，同一节 间的柔性杆件，宜同时施加预应力。已安装的结构单元，在检测调整时，应考虑外界环境影响(如风力、温 差、日照)出现的自然变形。

第二条法兰连接的质量控制：
采用法兰连接的节点，法兰接触面的贴合率不低于75%，用 0.3mm 塞尺检查，插入深度的面积之和不 得大于总面积的25%，边缘最大间隙不得大于0.8mm。法兰间隙超过0.8mm 时，应用垫片垫实，垫片应镀 锌，作防腐处理。采用节点板连接的节点，相接触面的两平面贴合率不低 5%，用 0.3mm 塞尺检查，插 入深度的面积之和不得大于总面积的25%。塔身中心垂直倾斜不得大于全塔高度的1/1500。钢塔扭转角不 得大于±0.1度。
第三条天线、馈线的安装要求：
天线支撑、挂高、方位应符合设计要求，并应与钢塔结构构件牢固联接。馈线过桥的位置、强度等应符 合设计要求，并应与钢塔结构构件牢固联接。拱架平面之平整度误 ±0. 15mm。
第四条 楼梯的安装要求：
钢楼梯踏步板应平整，倾斜度误差≤±2.00mm。直爬楼梯上下段之间及护圈竖杆连成一体。所有栏杆与 相邻板之间应牢固联接。
第五条 桅杆安装的质量控制：
桅杆安装可采用单件吊装，扩大拼装(单段或几段组合)和综合安装，有条件十可以采用整体吊装。扩 大拼装和组合吊装是， 对构件的变形应作强度和稳定性验算。需要利用桅杆构件支撑吊装拨杆和吊装其他设 备时，应对桅杆构件做强度和稳定性验算。并应有可靠的措施，防止损坏构件。纤绳在安装前应按设计要求 进行试拉检验，桅杆安装是纤绳应及时同步安装，并按设计要求进行预紧。桅杆吊装过程中应按安装负荷，

加设临时纤绳。桅杆中心垂直倾斜不得大于被测高度的H/1500。纤绳地锚到桅杆中心的水平距离误差 ≤H/1500，纤绳水平投影间的夹角≤±5。 (度)。

第六条 构件连接和固定的质量要求：
各类构件的连接接头，必须经过经常合格后，方可紧固和焊接。塔柱、横杆、斜杆及塔楼主梁的连接螺 栓必须 100%穿孔，次要部位的螺栓允许有总数2%不能穿孔，但必须用电焊补救，焊缝强度应等于该节点 全部螺栓强度， 对于高强度螺栓， 应等于所缺螺栓强度。塔柱法兰用双螺母锁紧， 其他螺栓用弹簧垫片锁紧， 螺栓穿入方向应一致并且合理，拧紧后外露长度为2 至 3 丝扣。拧紧法兰螺栓， 应按圆角分布角度对称拧紧； 拧紧节点螺栓，应按从中心到边缘的顺序对称拧紧。受拉力和动力负荷的螺栓，紧固后必须采用有效的防止 松动的措施。构件的焊接的质量要求：铁塔构件的焊接时，工程负责人应确保焊接工序由资质的工人操作。 下列任何一种情况，又无有效防护设施时不得施焊：大风(风速大于或等于10m/s)下雨或下雪；相对湿度 大于或等于 90%。所有现场焊缝按3 级焊缝进行检查，焊材同工厂换，焊接时应防风、保温、除油污。检 查合格后进行防锈处理。铁塔安装结束后必须进行整体测量校正，所有数值均必须满足验收规范。
第七条 铁塔的避雷措施：
铁塔应有完善的防直击雷及二次感应雷装置，避雷带的引接必须符合设计和相关规范，一般采用自塔顶 避雷针向下引接两条，并与塔体固定可靠、相互焊接合格，现场焊接处应有可靠的除锈防腐措施。
第八条 铁塔安装工程的保修：
铁塔安装的保修期一般为一年。铁塔安装一年后，应重新检查铁塔的垂直度，并进行校正。校正后，铁 塔安装的承包商应将暴露在外面的地脚螺栓用细石混凝土浇筑，防止地脚螺栓锈蚀。
