工程设计(咨询)质量管理制度

工程设计(咨询)质量管理制度

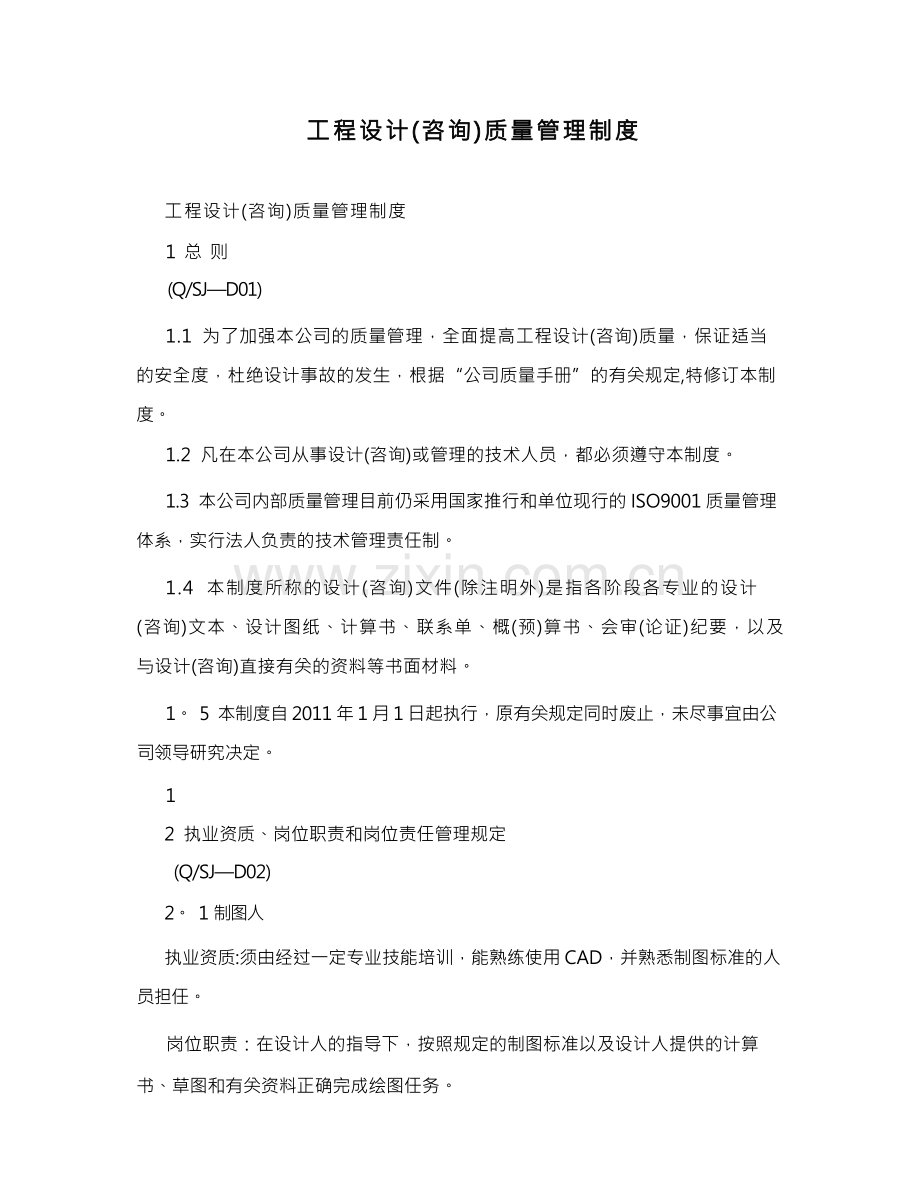

1 总 则
(Q/SJ—D01)
1.1 为了加强本公司的质量管理，全面提高工程设计(咨询)质量，保证适当 的安全度，杜绝设计事故的发生，根据“公司质量手册”的有关规定,特修订本制 度。
1.2 凡在本公司从事设计(咨询)或管理的技术人员，都必须遵守本制度。
1.3 本公司内部质量管理目前仍采用国家推行和单位现行的 ISO9001 质量管理 体系，实行法人负责的技术管理责任制。
1.4 本制度所称的设计(咨询)文件(除注明外)是指各阶段各专业的设计 (咨询)文本、设计图纸、计算书、联系单、概(预)算书、会审(论证)纪要，以及 与设计(咨询)直接有关的资料等书面材料。
1。 5 本制度自 2011 年 1 月 1 日起执行，原有关规定同时废止，未尽事宜由公 司领导研究决定。
1
2 执业资质、岗位职责和岗位责任管理规定
(Q/SJ—D02)

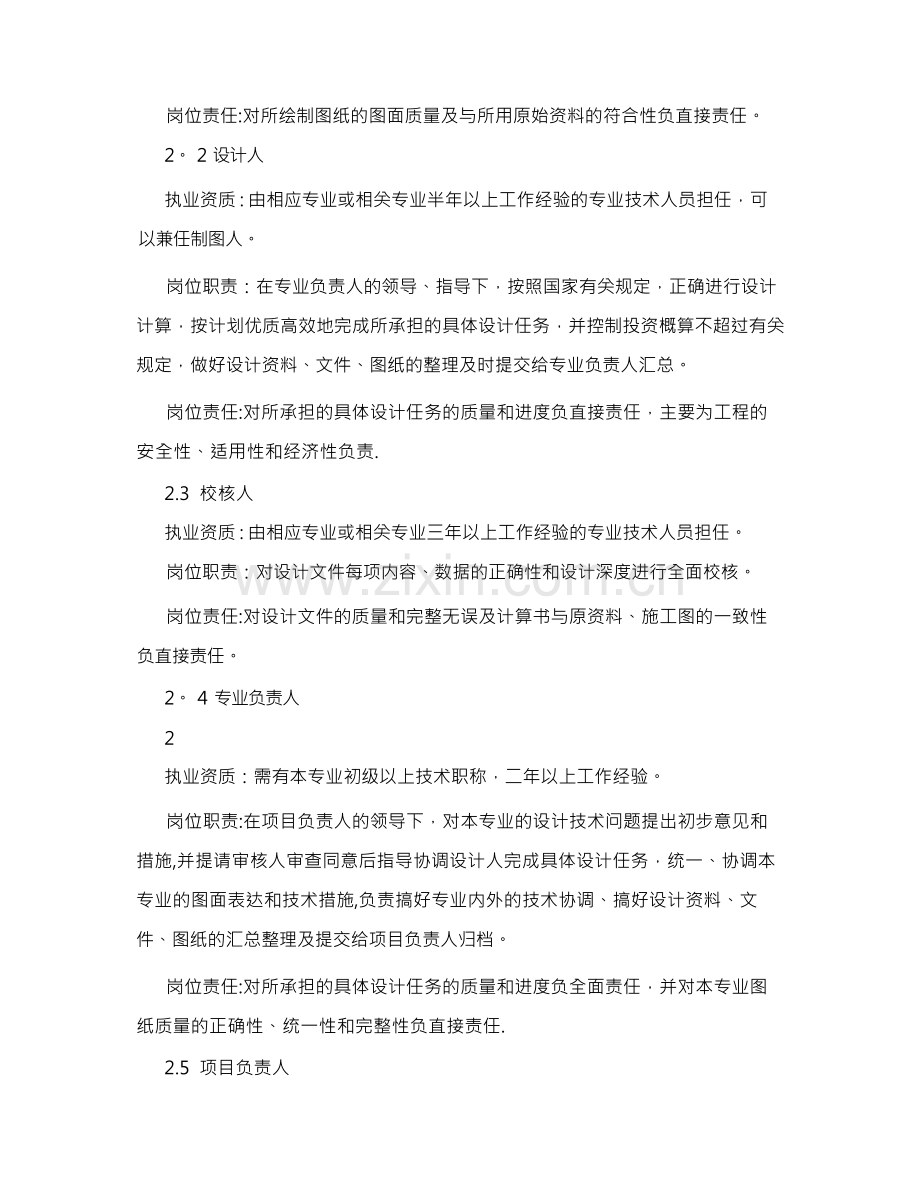

2。 1 制图人
执业资质:须由经过一定专业技能培训，能熟练使用 CAD，并熟悉制图标准的人 员担任。
岗位职责：在设计人的指导下，按照规定的制图标准以及设计人提供的计算 书、草图和有关资料正确完成绘图任务。

岗位责任:对所绘制图纸的图面质量及与所用原始资料的符合性负直接责任。
2。 2 设计人
执业资质 : 由相应专业或相关专业半年以上工作经验的专业技术人员担任，可 以兼任制图人。
岗位职责：在专业负责人的领导、指导下，按照国家有关规定，正确进行设计 计算，按计划优质高效地完成所承担的具体设计任务，并控制投资概算不超过有关 规定，做好设计资料、文件、图纸的整理及时提交给专业负责人汇总。
岗位责任:对所承担的具体设计任务的质量和进度负直接责任，主要为工程的 安全性、适用性和经济性负责.
2.3 校核人
执业资质 : 由相应专业或相关专业三年以上工作经验的专业技术人员担任。
岗位职责：对设计文件每项内容、数据的正确性和设计深度进行全面校核。
岗位责任:对设计文件的质量和完整无误及计算书与原资料、施工图的一致性 负直接责任。
2。 4 专业负责人
2
执业资质：需有本专业初级以上技术职称，二年以上工作经验。
岗位职责:在项目负责人的领导下，对本专业的设计技术问题提出初步意见和 措施,并提请审核人审查同意后指导协调设计人完成具体设计任务，统一、协调本 专业的图面表达和技术措施,负责搞好专业内外的技术协调、搞好设计资料、文 件、图纸的汇总整理及提交给项目负责人归档。
岗位责任:对所承担的具体设计任务的质量和进度负全面责任，并对本专业图 纸质量的正确性、统一性和完整性负直接责任.
2.5 项目负责人

执业资质：大型项目项目负责人需有本专业中级以上技术职称，五年以上工作 经验，优先考虑由注册工程师担任, 中小型项目项目负责人需有本专业初级以上技 术职称,二年以上工作经验。
岗位职责:在设计部主任的领导下，组建项目部,负责对外联络,对内做好项目 设计的组织、领导、协调工作。全面阅读各专业设计文件，检查、平衡、协调、解 决各专业矛盾,组织设计资料归档，设计项目合理分配，组织后勤服务工作.对设计 项目全方位、全过程进行有效的(质量、进度、归档、成本)等控制。
岗位责任:对设计项目的质量、进度、服务、效益负全面责任。
2。 6 审核人
执业资质:由本专业总工或是主任工程师担任,或由总经理授权的相应专业技术 骨干担任。
岗位职责：在总工程师的领导下，对设计项目进行事先指导，确定主要设计原 则，中间检查，解决主要设计难题,成品审查，对设计项目的技术性依据进行审 查，把好设计文件质量关,进行专业设计质量评定，负责处理施工中发生的主要设 计问题。
3
岗位责任：对设计项目承担技术责任，对主要技术问题和设计方案的正确合理 负主要责任。
2.7 审定人
执业资质:分管副总经理或总工担任,或由总经理授权的公司其他领导担任。
岗位职责：在总经理的领导下, 由项目负责人汇齐设计资料、文件、图纸后， 对设计项目的政策性依据进行审查,对重大设计原则组织论证决策，对设计档案资 料的完整性进行检查。

岗位责任：对设计项目承担行政责任为主，技术责任为辅。对设计文件是否切 合实际、技术先进、经济合理、安全适用等重大原则问题负主要责任。
2。 8 总经理对设计项目质量负领导责任，总工对设计项目质量负技术责任。
4
3 计算书编制规定
(Q/SJ-D03)
3.1 目的
计算书是工程设计的重要基础,为保证工程安全，确保设计质量,加强技术资料 管理，特制定本规定。
3。 2 范围
本规定适用于工程设计各阶段的计算书编写。本文件解释权属总工程师办公 室。
3.3 编写要求
3.3.1 工程计算须采用计算机有效版本软件进行,计算结果须打印成书面文 件；
3。 3.2 计算书首页要写明工程名称、专业、负责人、计算人、校核人及年月 日，具体按本公司《技术文件编制规定》(Q/SJ-D09)执行；
3.3.3 如果用手工计算，须做到 :
3.3.3.1 计算书表格必须使用电脑 EXCEL 表格,计算必须使用电脑 EXCEL 软件;
3。 3.3。 2 计算书须打印成书面文件，计算书所附计算简图，可以用铅笔绘 制。
3。 4 计算书内容
3.4.1 计算采用的主要数据来源、依据及设计原则。

3。 4.2 计算采用的主要公式及依据的规范、手册或参考文件资料的名称和页 数，采用的图表要注明出处;使用计算软件的，要注明使用计算机软件程序的名 称、有效版本编号。
5
3.4。 3 计算结果汇总及调整。
3。 5 注意事项
3。 5。 1 方案计算、试算、反复运算多次的计算书，必须清楚标明最后设计采 用的数据。
3.5.2 送校审的(含计算内容的)图纸及文件(不含咨询报告、平面设计)，一 律附计算书。否则，校审人员可以拒绝校审。
3。 5。 3 计算书必须整理完整，装订成册，与其它文件一起归档。
6
4 设计(咨询)文件校审制度
(Q/SJ-D04)
设计(咨询)成果出版前必须进行校对、审核，对重要的设计(咨询)项目须 进行内部中间评审.
4.1 目的
为了保证我公司设计文件的正确完整，并与国内标准接轨,特制定本制度。
4.2 范围
本制度适用于我公司编写的项目建议书、工可报告、设计说明书、概预算文 件、投标文件、技术论文及其他设计咨询文件。
4.3 校对规定
4.3.1 设计文件完成后，设计人员必须对所负责的设计文件进行全面校对，发 现差错及时修改。

4.3.2 投资 100 万以下项目，设计人员应提前 4 天提交设计文件，校核人员应 在 1 天内校核完毕;投资在 100 万以上 500 万以下的项目,设计人员应提前 6 天提交 设计文件，校核人员应在 1 天内校核完毕；投资在 500 万以上的项目，设计人员应 提前 8 天提交设计文件，校核人员应在 2 天内校核完毕。
4。 3。 3 设计人员对设计文件校核完成后，由校核人员对设计产品进行全面校 核，发现差错及时通知设计人员更正,将差、错、漏尽量消灭在送审以前。
4.3。 4 设计人员提供的设计文件必须有计划书、计算书，校核人员对设计产 品进行校核后，必须有校核记录。
4.3。 5 设计人员应按照校核记录中的有关要求进行修改，不作修改的必须说 明理由，必要时需论证。并填写有关修改记录。
4.4 审核规定
7
4.4。 1 投资 100 万以下项目，设计人员应提前 2 天提交设计文件，校核人员 应在 1 天内审核完毕；投资在 100 万以上 500 万以下的项目,设计人员应提前 4 天 提交设计文件，校核人员应在 1 天内审核完毕；投资在 500 万以上的项目，设计人 员应提前 5 天提交设计文件，校核人员应在 2 天内审核完毕.
4.4。 2 各专业设计人员完成设计文件后，由各专业科室负责人或主任工程师 审核。
4.4.3 本专业总工或分管副总经理对本项目的全部设计文件进行总审核。
4。 4。 4 重要设计文件正式出版前,必须经公司总工程师审核.
4。 4。 5 设计文件定稿后, 由公司总经理或副总经理审定,交装订。
4.5 注意事项
4。 5。 1 校审人员完成校审后，必须签字确认。
4。 5.2 对于返工重做的技术文件,必须重新校对、审核,并签字确认.

8
5 技术文件归档制度
(Q/SJ-D05)
5.1 为保证图纸、资料的完整，充分发挥档案在项目设计(咨询)中的重要作 用，凡在我公司设计(咨询)中形成的文件及资料均应归档。
5。 2 职责
行政部是文件的归口管理部门，负责文件(包括电子档案)管理的全部工作。
5。 3 文件档案
5。 3。 1 归档范围
凡是记叙和反映在设计和其他技术活动中产生的具有保存价值的文件材料，均 按归档立卷要求进行归档。内容如下：
a) 设计任务书 ;
b) 上级批准的文件、来往函件及会议记录(技术问题汇报、技术交底、会审 等会议记录)、备忘录等；
c) 由建设单位提供的或自行调查收集的规划、地形图、自然资料(水文、地 质、气象、地震和资源等)，工业企业情况资料，调研回访等(包括出国考察等) 得到的声像资料，试验资料(试验记录、图表及报告) ,技术经济的基础资料等 ;
d)方案设计或可行性(预可行性)研究报告，初步设计及施工图设计图纸、说 明书、概(预)算书、招投标文件、各设计阶段的底图、各专业计算书、校审记录 单等 ;
e) 设计修改变更文件(修改依据及有关文件、设计变更联系单、图纸及计算 书、说明书);
f)施工配合记录、质量事故调查及处理报告、投产前试运转记录及参加工程 验收的有关资料文件.

9
5。 3。 2 归档要求
a)文件要求完整、准确；
b)文件应根据内容和性质确定保管期限和密级;
c)文件要字迹清楚;
d)设计工作分阶段进行时 ,原则上按设计阶段归档，如各阶段时间间隔不长 时，亦可在工程设计完成后按阶段分别归档；
e)施工过程的设计技术联系单，有关问题的处理记录、工地代表大事记及其它 来往文件等所有资料,均由项目负责人汇总整理及时归档；
f)设计完成一个月内，必须完成技术归档工作 .与施工有关的其它档案应在工 程验收后一个月内，补充归档，其它档案在工作完成后随时归档；
g)归档后，凡需修改或变更原归档文件者，应按《设计变更、修改管理规 定》(Q/SJ-D08)执行
h)凡经出版处出版的设计文件及图纸等，在其外发的同时，按规定份数送交 档案处存档 ;
5.4 电子文档
5。 4。 1 归档范围
凡是记叙和反映在设计和其它技术活动中产生的具有保存价值的电子版文件材 料，均按归档立卷要求进行归档。内容如下：
a)电子版地形图；
b)互联网上下载的各种基础资料;
c)设计文件的最终成果，包括单项工程的设计方案或可行性(预可行性)研究 报告、初步设计及施工图设计图纸、说明书、概(预)算书、设计修改变更文件 等；

10
d)其他相关资料。
5。 4.2 归档要求
a)文件要求完整、准确;
b)电子版文件的内容均为密级;
c)设计工作分阶段进行时,原则上按设计阶段归档，如各阶段时间间隔不长 时，亦可在工程设计完成后按阶段分别归档 ;
d)设计完成一个月内,必须完成技术归档工作.与施工有关的联系单等档案应在 工程验收一个月内补充归档，其他档案在工作完成随时归档.
5。 5 借阅规定
a)本公司人员 , 因工作需要 ,要求查阅已归档的资料类原件时，须经行政部同意 , 并登记。一般仅限在公司内查阅,不得带出公司，如有特殊情况，须经公司领导书 面批准，并办理借阅手续.
b)已归档的原件原则上不得外借拷贝及修改，一般不予查阅，特殊原因要求 修改查阅时，须经总经理书面批准。
c)外单位人员凭单位介绍信 ,经总经理批准后方可借阅.
d)图档资料应妥当爱护，不得涂改损污或遗失，图档人员每月要整理清查， 及时催回借阅资料入库。
e)违反归档材料借阅规定，私自抽取档案材料、遗失档案材料，要严肃处理。 11
6 工程设计套用图纸的规定
(Q/SJ—D06)
6.1 目的

为了有效利用档案资源，加快设计进度,提高设计质量，鼓励设计人员在工程 设计中正确套用标准设计和优良工程设计图纸，特制定本规定.
6.2 范围
在工程设计中，当具有与已完成设计项目的规模、标准、功能、技术条件及工 程经济指标等相同或相近的情况时，均可直接采用未过期的经审定批准设计图和优 良级质量标准的工程设计图,在图面上仅作少量、局部修改。
6。 3 套用图纸细则
6.3。 1 套用图纸一般应在初步设计阶段编制设计方案时，由该项目的专业负 责人或设计人提出,经过充分研究，初步确定主要套用图纸。
6。 3.2 套用各级标准设计图及公司标准图、通用图,套用者应对使用条件的正 确性负责。在套用工程设计图时，套用者应对套用图纸的全部设计内容和使用条件 的正确性负责。
6。 3.3 为了保证套用图纸的质量，对确定套用的图纸应执行《设计文件校审 制度》 (Q/SJ-D04)。
6。 3。 4 凡套用经审定批准的各级标准设计图、通用图且不作修改时,可不进 行核算.
6。 3.5 套用图纸必须套用原设计图，不能辗转套用。
6。 3。 6 被套用的设计原图必须是受到知识产权(如有)保护单位同意的。在 未征得同意,不得随意套用。
6。 4 套用图纸的制图
12
6。 4。 1 凡套用经审定批准的各级标准图或公司标准图、通用图且不作修改 时，原则上均应另行制图，其图标按新设计项目填写和编号.套用国家标准图集 的，经总工程师批准，可不另制图，但须详细注明出处。

6.4.2 凡套用经审定批准的各级标准图或公司标准图、通用图且需要进行局部 修改或套用工程设计图(不论修改与否)，均需另行制图进行修改时 ,其图标按新设 计项目填写和编号。
6.5 套用图纸的立卷归档
6.5.1 凡套用图纸利用原有底图，不另制图,其图标亦不作修改时，无底图归 档内容.
6。 5。 2 凡套用图纸需另行制图进行修改时,底图应照常归档。
6.5。 3 《工程设计套用图纸记录单》、修改部分计算书、《校审记录单》以 及有关设计原始资料等均应汇总立卷归档。
13
7 设计评审管理办法
(Q/SJ—D07)
7。 1 目的
为贯彻本公司质量手册和设计控制程序文件所确定的原则，特制定本办法.
在设计的适当阶段，应对设计结果进行有计划、有目的、系统的和正式的设计 评审，并形成文件,其目的是为了识别并预测设计中存在的问题，提出建议措施和 解决办法, 以提高产品的质量与水平,确保产品满足顾客的要求.
7。 2 范围
本办法适用于本公司工程项目各阶段设计结果或专项工程设计和专题设计结果 的评审活动。
7。 3 设计评审办法
7.3.1 编制设计评审计划
项目负责人在编制“设计计划”时应对设计评审作出计划安排,在工程项目各 设计阶段交出设计结果后，出版前应有计划、有目的、系统地进行一次设计评审，

对各设计阶段过程中的设计结果,必要时也应组织设计评审。由项目负责人或专业 负责人确定评审的主要议题，交相应管理级别的总工程师。
7。 3.2 设计评审组织
7。 3。 2.1 由公司总工程师确定评审组长，并与评审组长商定评审组成员。设 计评审组为临时性组织,评审组成员应由有关职能部门(经营科、总师室、相关科 室的室主任)代表和相关专家(特邀公司内和公司外专家)组成。工程设计人员应 介绍项目设计情况，答疑、听取各方面意见和建议，全面了解评审结论，以便改进 设计。
7。 3.2。 2 公司其他各设计室的设计人员亦可列席参加.
14
7.3.3 设计评审主要内容
7.3。 3.1 应结合具体的设计阶段，考虑以下三个方面的设计评审项目： (1) 与满足顾客需要和使顾客满意有关的项目
a)设计是否满足了业主所有既定要求;
b)产品设计是否满足施工、安装、调试等的可行性要求；
c)安全因素的考虑 ,如易燃易爆区的安全设防 ;
d)设计满足功能和性能要求.
(2)与产品规范要求有关的项目
a)选择的设备材料目录
b)材料和构件适宜的相容性，如预制桩的选择在满足技术条件下应尽量减少 规格，以便于备料。
c)设计满足所有预期的环境和荷载要求；
d)构件标准化，具有可靠性、互换性、维修性和替换性. (3)与规程规范要求 有关的项目：、

a)能始终满足强制性规定要求；
b)用于设计计算或分析的计算机软件应是已经过鉴定并被确认验证过的(采用 通过软件如 EXCEL 等的计算除外)
c)在设计过程中所做的假设应有根据。如在设计过程中缺乏某项设计基础资 料或设备资料，为了开展设计工作事先与协商确定参照实施过的相类似工程进行。
7。 3。 3。 2 结合工程设计特点，应重点注意的问题一般有 :
a)是否符合国家政策、法规要求，是否符合行业标准、国家标准；
b)是否符合政府或主管部门审查的意见和顾客的要求；
15
c)安全性和环境的相容性;
d)设计是否经多方案比较，选择合理的方案，与同类型设计进行对比 ,特别要 对过去公司内外发生的问题进行分析, 以防止问题的再度发生 ;
e)工程建成后，在预期的使用和环境条件下的工作能力;
f)工程设计符合设备材料采购、施工、安装、调试和运行维修的要求；
g)投资估算是否准确及与同类工程的对比；
h)文件内容是否齐全。
7。 3。 4 设计开发评审
《设计开发评审报告》(Q/SJ—C— 7。 3—07)“评审结论”栏由评审组长组 织填写
设计评审组长将记录交公司主管总工程师后,设计评审即告结束，《设计开发 评审报告》由公司主管总工程师发至项目负责人，项目负责人发至各相关专业主要 设计人执行并负责归档.
7。 3。 5 常规项目在征得总师室同意后可以简化评审程序或不作评审。

16
8 设计变更、修改管理规定
(Q/SJ—D08)
8.1 目的
设计变更、修改是设计控制程序的重要内容。为保证设计变更、修改设计的成 品满足规定要求，所有设计变更都应严格要求,为此特制定本规定。
8。 2 范围
在设计文件出版后至工程施工前提出的设计文件的修改为设计变更。初步设计 及以前各阶段的设计文件为阶段性成品,不直接影响施工，它们的变更为设计过程 中的变更,不列入本规定之内。本规定仅适用于我公司施工图设计变更。
8。 3 职责和权限
设计变更的归口管理部门原则上为总师室，设计变更必须填写设计技术联系 单。
施工图的设计变更按在公司内进行和在工地进行两种情况分别规定。
8。 3.1 在公司内进行
8.3。 1.1 在施工图的设计变更一般由原图审核人批准。
8.3.1.2 施工图设计变更后的成品应遵循“设计修改说明表(见附件二) "列 的签署栏，由设计制图、校核人、批准人签署后出版.
8。 3.2 在工地进行
8。 3。 2.1 下列工地问题,工地代表无权自行处理，须向公司请示后再行处理.
a)改变原设计所确定的原则、方案、规模的建议或要求；
b)要求改变原定设备订货规模或增、减设备；
c)工艺、建筑的主要材料或大量材料的代用问题；
17
d)要求对原设计进行重大修改;

e)未经授权的非属本专业问题 .
8。 3.2.2 除 8.3.2.1 规定的工地问题之外,设计变更由工地代表代理,并将处 理意见带回归档，必要时，回公司后履行相关变更手续。
8。 3.2。 3 凡接到工地代表请示而工地代表无权处理的问题，公司内有关人员 应抓紧研究，按在公司内进行设计变更的职责和权限，及时进行设计变更,使不影 响施工进度。
8.4 施工图设计变更
8。 4.1 施工图图纸内容更改均应出新图,新图图纸编号与原图纸编号当有所区 别。
8。 4.2 在公司内进行的设计更改，原则上由原设计者负责；在工地进行的设 计变更由工地代表负责。在公司内进行设计更改可用电子版的档案拷贝进行底图修 改;在工地进行的设计变更，可先在工地代表用的图纸上修改,底图(电子版)的修 改待工代返公司后进行。变更后的图纸及底图(电子版)应按规定存档
8。5 “技术联系单"的编制
“技术联系单”(以下简称“联系单”)的编制应符合下列要求 :
8。 5。 1 每份“联系单”只能用以修改一册施工图中的问题；如一册中有好几 个较复杂的问题(一般指必须制图才能说明问题的)要修改时，还应分开出“联系 单”
8.5.2 所有“联系单”均应统一编号。
8。 5。 3 必须填写清楚修改的工程名称、图号、修改原因.
8.5。 4 必须清楚表达修改内容。首先应把错误的部位和内容表达清楚,然后把 修正的要求和内容说明，以利于施工。如需另附草图，在附图上应注明该“联
18

系单”编号,并由工代签名，以利查考。所复制的每份“联系单”都要清晰完 整, 以利施工使用.
8。 5。 5 设计变更涉及到其他专业，应在修改过程中与其他专业负责人协商， 取得共识后再进行“联系单"的编写,送出前按规定进行会签。
8.5。6 “联系单"最少要留三份，一份送给项目负责人，两份自留，返公司后 按“联系单”确定的设计更改修改图并归档。
8.6 设计变更后的成品向有关单位的传递方式
8.6.1 在公司内进行的设计更改其设计文件应按原设计文件的分布单位和分发 份数发送，并附加修改说明：现版本有效，原版本作废。以让使用者了解版本更换 情况。
8。 6.2 在工地进行的设计变更，按其变更原因可分为因设计方面的原因和非 设计方面的原因两类，本规定仅适用于因设计方面进行的设计变更。限于现场条件, 设计变更可先在工地使用的图上进行更改，用此图复印白图分发至有关单位，并随 白图传递“联系单”。“工程变更图纸联系单”的分发单位及份数由工地代表与有 关单位统一商定。
8.7 设计变更的设计评审
8.7.1 当设计变更的数量、复杂性及风险超过一定限度时，应安排正式的内部 设计评审，必要时需要求业主组织有关部门会审。下列情况应进行评审。
a)改变原设计所确定的原则、方案或规模的设计变更；
b)有关重大安全和改变施工方案的设计变更；
c)增大工程建设费用超过项目概算 5%的设计变更;
d)延长工期不能保证工程计划竣工期限的设计变更；
e)采用新工艺、新流程、新技术、新材料,未经试验验证或鉴定的设计变更。

19
8.7。 2 设计变更的评审见《设计评审管理办法》(Q/SJ—D07)。
附图一:技术联系单
20
嘉兴市世纪交通设计有限公司技术联系单 主送： 抄送： 日期： 工程名称： 工程编号： 内容 :
经办人签字 :
批准人签字 :
日期 : 监理单位意见 :
签字：
日期： 建设单位意见：
签字 :
日期：
21
9 技术文件编制规定
(Q/SJ-D09)
9。 1 目的
为了统一我公司设计技术文件的编写要求，并与国际标准接轨，特制定本规 定。
9.2 范围
本规定适用于我公司编写的设计文件材料、技术论文、报告论文、报告或总 结、国内标书、规章制度及其他文字材料.如上级或委托方、接收方另有要求时， 可例外处理.
9。 3 编写规定
本规定为公司内部规定，如所涉项目有另行规定的，按有关规定执行。

9。 3。 1 编写的一般要求
9.3.1。 1 文字叙述应力求简明扼要，词能达意,文字通顺，层次分明,无错别 字，标点符号齐全、正确。专业用词和术语与设计规程、规定的用语相符合.
9.3.1。 2 文件的编写方式、编排序号和用语应前后一致，相互统一。数人合 写一个文件时,必须指定一人统编。
9。 3。 1。 3 文稿须用计算机打印宜用 A4 版面，字体采用宋体 4 号。
9。 3.1.4 国内文件应使用国家文字改革委员会规定的简化字，不用繁体字,不 得使用复合字(如“砼”等)及传播较广的错别字，(如把“零件”误写成“另 件”“圆周”误写成“园周”等)。
9。 3。 1。 5 文件中的数学符号、物理量符号、计算单位符号以及其他符号、 代号应符合国家规定和标准。每行之间一般控制在 1。 5 倍行距。
9.3.1.6 文件中一律采用法定计量单位。若需要保留习惯使用的非法定计
22
量单位时，可在法定计量单位后加括号注明。
9.3.1。 7 一般不应用符号代替符号名称或文字说明。
例如：
正确的写法 不正确的写法
例 1: 每米钢轨 每 m 钢轨
例 2： 不大于自身宽度 不，自身宽度
例 3： 结果以百分数表示 结果以％表示
9。 3.1。 8 译文的编写要求可参照本规定， 为了顺应原文、防止差错,其符 号、单位、编号等亦可以与原文相一致。
9.3.2 章节格式与编号

9。 3。 2。 1 一般文件可根据其结构分章、节，面对较大的文件,则可分为章、 节、条等。如文件结构特别庞大、内容浩繁，亦可组合若干章为一篇，并自成一册 (如欲与图纸相对应，亦可改称卷)。各篇用中文数字编号，自章开始采用阿拉伯 数字编号.每两个序次之间在前一数字的右下角用实心黑圆点隔开.在编写及打印 时，编序用的中文数字应采用宋体。
9。 3.2.2 文件编号一般只限用四个结构层次，即章、节、条、款。如再需分 列或章、节、条中需要用序号分列又不属于文件结构层次时, (如文中有“这种装 置的优点如下:" )则采用小写英文字母 a、 b、 c 或带括号的数字来表示.序号种 类、层次尽量减少, 以免繁杂混乱。
9。 3。 2.3 篇的序次前空两格后再书写，标题与序次间亦空两格。篇序、篇名 上下各空一行。章、节、条、款的序号则顶格书写，标题与序号之间空一格。
9.3。 2.4 居中书写的长标题需要移行时，各行文字均应居中。不居中的长标 题需要移行时，下行起始处与序号对齐。
23
9。 3。 2.5 文件起始或分段起始前不加编号时,第一行均左起空两格后再书 写。自第二行起，各行均顶格书写。每行之间一般控制在 1.5 倍行距。
9.3。 2.6 内容提要不编序列且居中书写。其具体内容第一行前方空四格，后 方空两格；第二行起前后各空两格排列.
9。 3.2。 7 长篇文件可以有目次页, 目次页由文件的篇、章、条、附录、题录 等的序号、名称和页码组成，另页排在序之后。页码在原稿上用铅笔明显提出，由 打字人员据实填注。整套文件分篇(卷)均应有全部报告或其他文章等内容的目次 页. 目次页的编排格式如下(“×"表示空一格，下同) :
9.3.2.8 引言、前言或序言一般不编在章节之内，因此不加序号，其第一行前 方空两格,第二行起顶格书写。

文件序次、编号及排列格式如下 :
24
排列格式如下：
内容提要
×××× ?？ ？ ？？ ？ ??××
×× ? ? ?？ ? ?××
引 言
×× ? ??？ ？ ?？？ ?？ ?？ ?？？ ??？ ?？?××××××××
××××××××××××××××××××××××××××第一篇××(篇的 标题) ××××××××××××××××××××××××××××××××××
1(章的标题) ？ 1. 1( 节的标题) ??？ ?？？ 1.1 。 1 (条的标
题) ?？？
1.1.1。 1 (款的标题) ？ ?？ ??？ 1。 2 (节的标题) ?？ ??？？ ?？？
2(章的标题) ？ ??？？ 2。 1 (节的标题) ?？ ?？？ ??？？ 2。 1。 1(条的标
题)？？ ？ ??？
2。 1.1.1 (款的标题)??？ ？？
2。 2(节的标题) ？ ?

„„

25
篇 章(节、条) 节(条) 条 款
引言
章 节 条 款
1 3.1 3.3.1 3。 3。 3。 1

2 3.2 3.3。 2 3。 3.3.2 正文 第一篇 3 3。 3 3。 3。 3 3。 3.3。 3
4 3.4 3。 3.4 3。 3.3.4
5 3.5 3.3。 5 3。 3。 3。 5
第二篇
B1 B2. 1 B2。 2。 1 附录 B2 B2。 2 B2.2.2
B3 B2。 3 B2。 2.3
总编目
26
9.3.3 图样、表格的编排
9.3.3.1 文件中的表格和图样一般应排在有关条文的附近并与条文内容相呼应 . 表格上部和下部用粗实线闭合，表格中栏目和数值一般横列,必要时也允许竖列。 如遇大表格须跨两面的宽度时，可采用双跨单页的通栏表格，如表格横向窄长，或 表格超过两页宽度时，可将表格分为两段或数段，用细双线接在一页内。
格式如下：
a b c d
A
B
e f g h
A
B
9。 3.3.2 如果表格因本页版面所限未排完而转下页续排时,则表格下部应将一 个横栏排完，并用细实线闭合。续排的表格，应在续表的上方中间写明“续表 X”，续表应有表头;不许省略，也不得用数字序号代替。如表格或图样的篇幅较 多，可以在文中列出清单;集中置放在文件或章、节之后。

9.3。 3.3 表格及图样用阿拉伯数字依序编号并列写表名、图名，如:图 1、 图 2。当文件字数很多，特别是几个人或几个专业合编一份文件时，图、表则应按章 顺序编号.例如:“第一章第一张图样为图 1 。1„„ . 图、表编号最多为两个序次，不 得出现图 1. 1. 1„„。图、表的顺序号及名称后面一律不用标点符号。
图序及图名位于图样的正下方，表名位于表格的正上方，而表序则位于表格外 的右上角,并与表格对齐。如有说明或表注、图注时，表注应列在表的下方，而图 注则列在图名的下方。
27
如文件内仅有个别小幅图表，亦可将图表起接安排相关条文的下方，可以不编 号。
9.3。 3.4 表格中各栏参数的计量单位相同时 ,宜将单位统一写在表名的正下方 . 各栏单位不同时,则应分别写在各栏参数名称的下方.如表内多数单位相同，个别单 位不同，则可兼用上述两种写法。如相邻栏的参数采用相同单位时，可合并写在它 们的共同的单位栏内.计量单位均应加固括号。 格式如下 :
c d e f g
b

(m/kg) A
B

(mm)

9。 3。 3.5 表格中相邻参数的数值或文字内容相同时,不得使用“同上”或 “同左"的符号或文字,而应以通栏(去掉表格竖线条)表示。
9。 3.3。 6 表格中的同类数值应按位数对准排列.若有小数点时，则从数点出
对准向左右展开。同一栏内的有效位数应一致.

如表格中某些栏目没有内容填写时,在栏内应空白，不要用“—— ”表示，以 防与阴性或负值混淆.
9。 3.3。 7 文内如有图样时，在文稿中应为图样留划 1?1 的线框，框内注写图 序及图名.交付出版时，必须将图样用墨线绘制在描图纸或白纸上，不得用蓝图或 复印图剪贴. 图注用阿拉伯数字编号，其后画一横线(占两格)后再写内容。
28
格式如下：
图 1××？ ？ ? ?
1-—? ？ 2—- ？？ ？ ?
9。 3.3。 8 对几个图组成一个图号的图样，在每个图下采用(a)(b) (c)„„ 顺序编号并标注。格式如下：
(a)—-？ ?？ ？？ (b) ——??？ ？
图 1××？ ??？ ?？？ ?？
9.3.3.9 如有整张篇幅占满图样时,则应在原稿的相应部位插入空白页，(每 张图样一页)同时在空白页上写明与地图一致的图序与图名。
9.3。 3。 10 插图如果用照片，原稿上应按照片大小画出一线框,框内写照片二 字，框下接写图序、图名、图注或说明.
9.3.3.11 插表
(1)报告中的表格一般应置于正文相关内容的下方，并与正文的内容相呼应。 表格的顶部和底部用粗实线，左、右两端可加也可不加竖线闭合。一个表格尽量放 在同一页面上,如果要占两个页面，应安排在双单页的两个页面上。如表格横向窄 而长，排列时幅面宽度不够,可将表格均分为若干段,按纵向排列，并用细双线排分 隔.也可将表逆时针方向旋转 90?放置。
(2)同一报告中,如有两个以上表格时，可以按章依序编号,如表 1- 1、

29
表 1-2„„，表 2— 1、 2—2„„，横线左边为章号，右边为顺序号。必要时，可在 表格的序号后面写出标题，表格的序号和标题间应空一个字位置，并将其写在表格 的正上方。见示例。
示例 :
表 1— 1 各种运输方式统计表 单位：亿人公里
年 份 A B C D
1988 a1 A2 a3 a4
1989 b1 B2 b3 b4
1990 c1 C2 c3 c4
1991 d1 D2 d3 d4 (3)表格中各栏数据的计量单位相同时，可将单位符号写
在表格题目或序号所在行的右端，见(2)中的示例；如表格中各栏数据的计量单 位不同时，应将单位符号分别写在各栏名称的正下方,外加括号;若表格中相邻栏目 采用相同的计量单位时，可合并写在一个共同的单位栏内,见示例 1；如表格中大 部分数据的计量单位相同，可将该单位写在表格题目或序号所在行的右上端，将其 余的个别单位写在有关栏内，见示例 2。
示例 1:
表 1— 2 X X 试验结果
Q S G H
3(kg/m) (%)
