液压泵的工作原理及分类.pptx

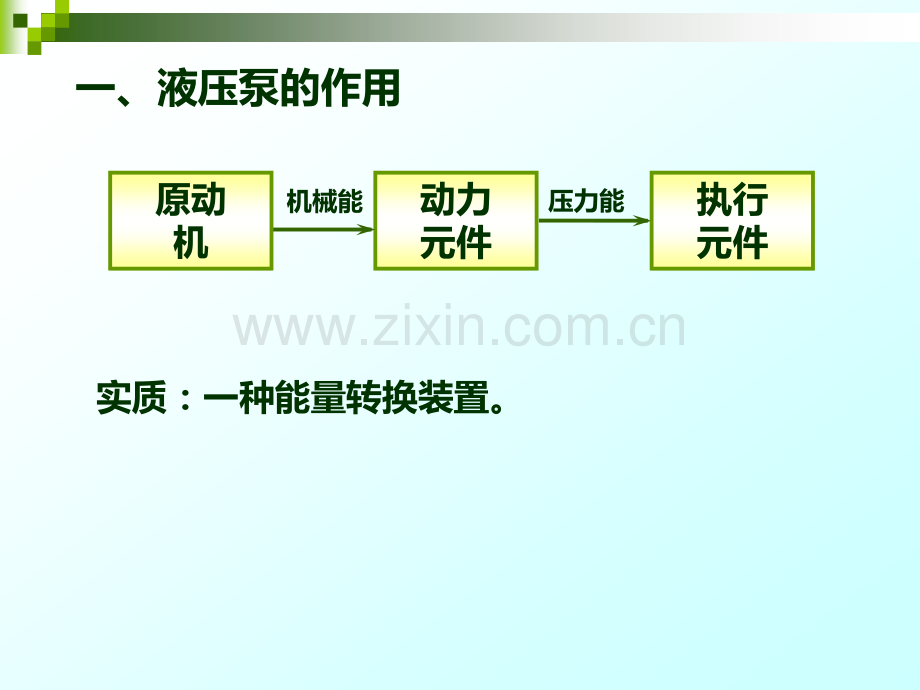

液压泵的工作原理及分类液压传动与控制一、液压泵的作用动力元件机械能原动机执行元件压力能实质：一种能量转换装置。二、液压泵的工作原理液压泵都是依靠密封工作腔容积大小交替变化来实现吸油和压油的，故称之为容积式液压泵。1.结构吸油容积变大真空压力差柱塞右移吸油过程压油容积变小压力增大压力差柱塞左移压油过程偏心轮不断地旋转，液压泵就会不断地完成吸油和压油动作，就会连续不断地向液压系统供油。2.工作过程3.工作特点从上述液压泵的工作过程可以看出，其基本工作条件是：1.具有密封的工作容腔;2.密封工作容腔的容积大小是交替变化的，变大、变小时分别对应吸油、压油过程；3.吸、压油过程对应的区域不能连通。1.按压力分三、分类2.按排量是否可调定量泵变量泵3.按输油方向是否可调单向泵双向泵(a)单向定量泵(b)单向变量泵(c)双向定量泵(d)双向变量泵4.按结构分泵的特点：齿轮泵：体积小，结构简单，抗污染性强，价格便宜；泄漏大，噪声大，流量脉动大，排量不能调节。叶片泵：流量均匀、运转平稳、噪音小、工作压力和容积效率较高、结构较复杂。柱塞泵：容积效率高、泄漏小、可在高压下工作、大多用于大功率液压系统；但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。螺杆泵：一般用作燃油泵、润滑油泵，而不用作液压泵。选用原则1.泵的类型工程机械-齿轮泵；机床-叶片泵；功率负载大-柱塞泵2.工作压力3.流量大小4.是否要求变量径向柱塞泵、轴向柱塞泵、单作用叶片泵是变量泵。径向柱塞泵、轴向柱塞泵、单作用叶片泵是变量泵。5.工作环境、噪声6.效率
