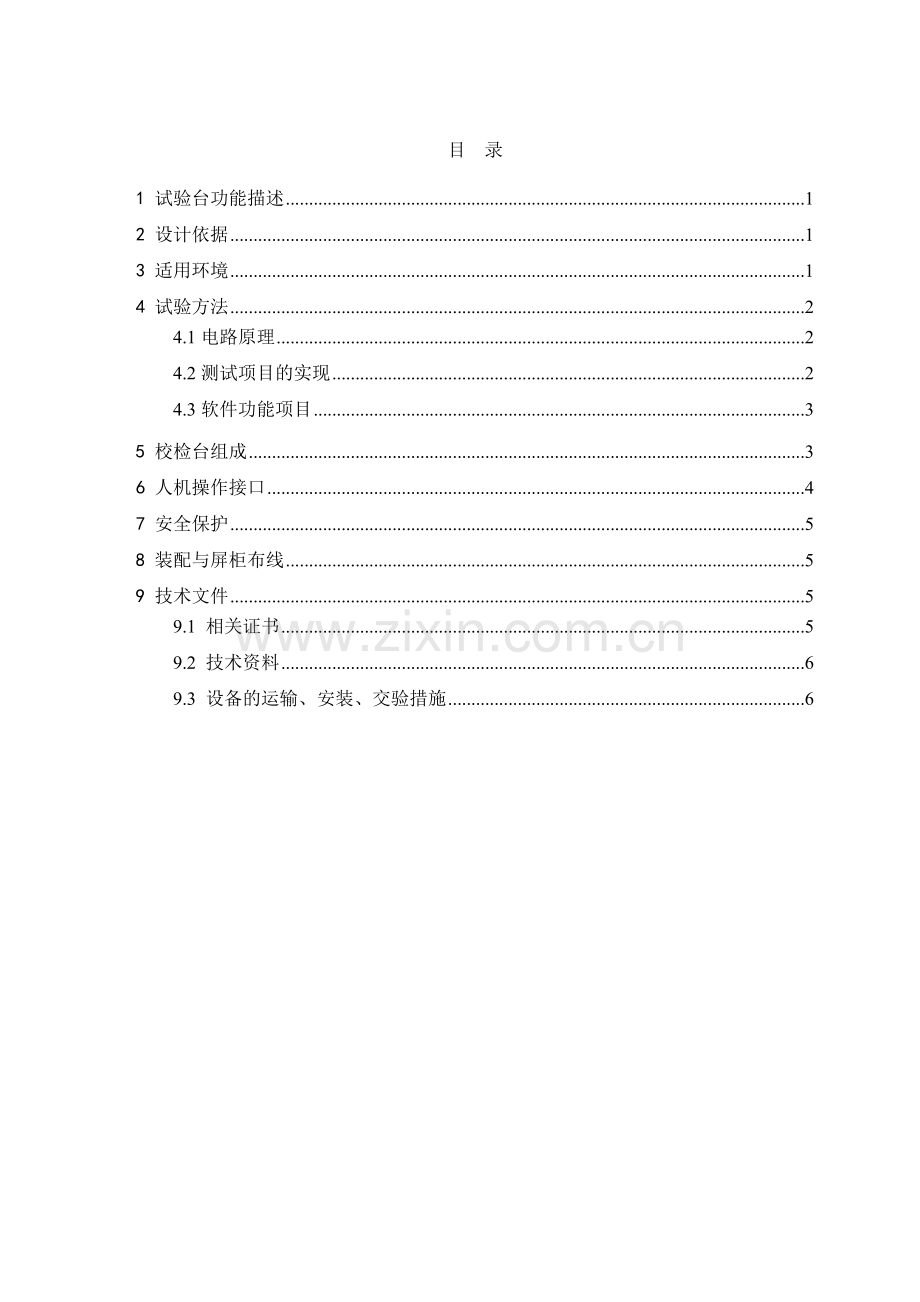

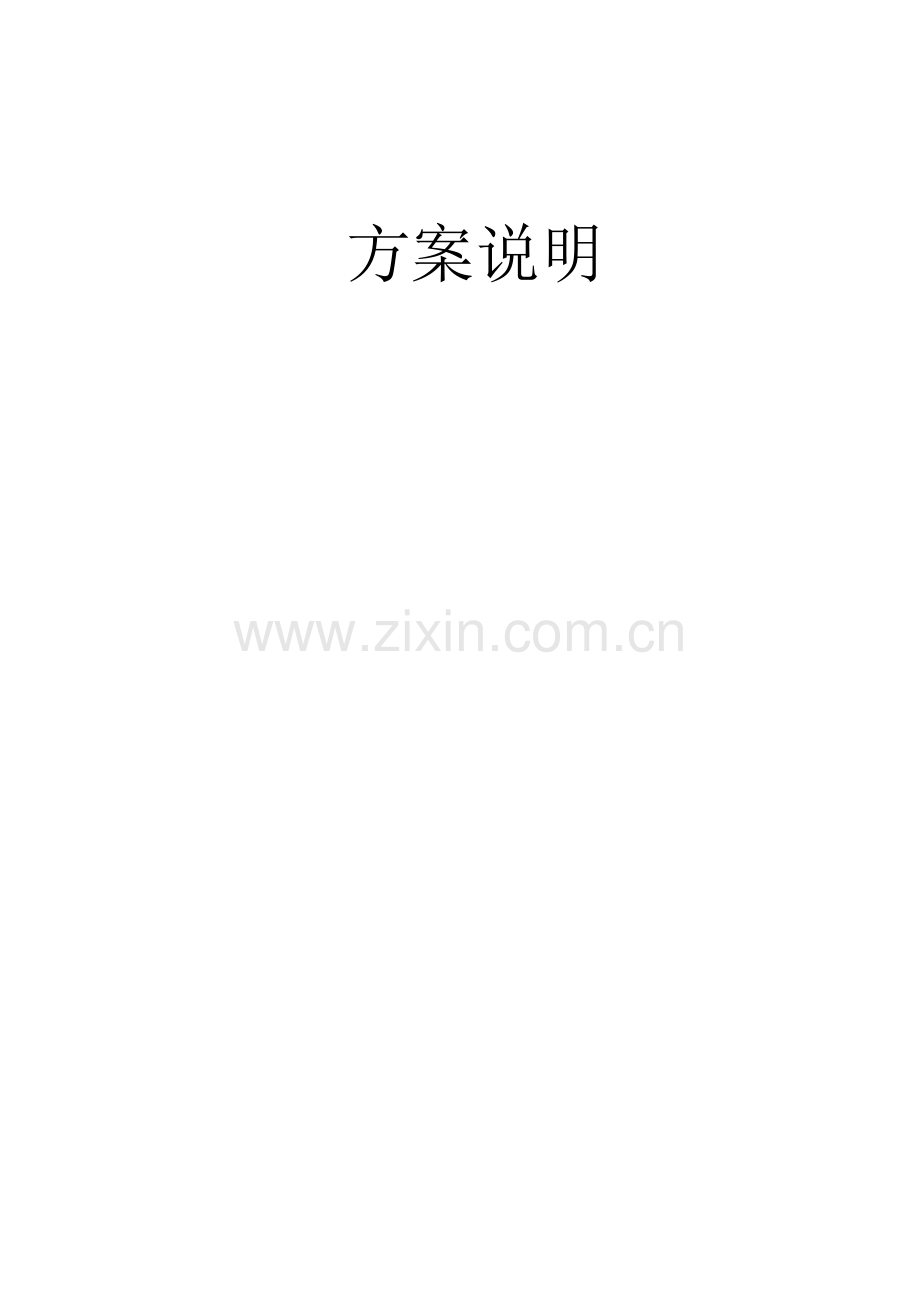

方案说明目 录1 试验台功能描述12 设计依据13 适用环境14 试验方法24.1电路原理24.2测试项目的实现24.3软件功能项目35 校检台组成36 人机操作接口47 安全保护58 装配与屏柜布线59 技术文件59.1 相关证书59.2 技术资料69.3 设备的运输、安装、交验措施61 试验台功能描述本试验台适用于司机控制器、辅助司机控制器、电空制动控制器试验。司机控制器是用来操纵地铁车辆运行的主令控制器，是利用控制电路的低压电器间接控制主电路的电气设备。用于内燃机车、电力机车、地铁、动车组、城市轻轨等，用来控制机车（或动车等）的运用工况和行车速度。我公司生产的司控器制动检测装置采用新型PLC作为控制单元和数据采集中心，简化了电气线路的同时，比同类产品具有更高的可靠性和准确性。主要用于司控器动作产生的开关量输出、脉宽输出、电流输出，电位器电压值等各种信号的检测。试验台试验台采用工业计算机与下位机通讯，运用多媒体和数据库技术，使司机控制器性能测试更为简单方便，并能保存、打印和查询测试数据，提供完整的测试报表。2 设计依据1TB1333-96机车电器基本技术条件2TB/T1391-93机车司机控制器基本技术条件3 适用环境输入电源：AC 220V 10%，50Hz，30KVA环境温度：-540相对湿度：90%海拔高度：2000m室内环境条件：无腐蚀无强电磁场干扰场合4 试验方法 可编程控制器（PLC）显示器打印机工控机AC220DC110V司控器测试口（带电位器）司控器测试口（不带电位器）转换插座转换插座司控器司控器编码器测试口编码器图1 测控原理图4.1电路原理l 本试验台采用进口PLC（可编程控制器）作为控制和数据采集单元。PLC可以克服由于干扰带来的测试数据不稳等问题，并提高数据采集速度。4.2测试项目的实现l 开关逻辑测试：司控器档位开关逻辑输入PLC，通过PLC输出指令控制电磁阀动作。l 电位器输出电压测试：电位器输出电压通过传感器传到PLC，由工控机记录数据并储存。l 编码器输出值测试：编码器输出的脉冲信号通过PLC，由工控机记录数据并储存。4.3软件功能项目自动测试项目说明测试新建测试报告按被试件基本信息建立测试报告。开闭逻辑测试司控器各档位逻辑测试电位器输出电压测试电位器调节是否平稳编码器输出值测试测试报告生成测试报告，并保存和打印。5 试验台组成本试验台硬件设备配置如下：序号设备名称型号主要技术参数单位数量1工控机研祥IPC810B主流配置 液晶显示器1台2打印机佳能1台3可编程控制器台达1台4直流电源HF800W-S-110110V/7.5A1台HF150W-S-2424V/6.3A1台HF60W-S-1515V/4.7A1台HF60W-S-1212V/6A1台HF35W-S-55V/7.5A1台主要技术参数：.1输入电压：AC220V10%，50Hz，1kVA；.2开闭逻辑点数：64路；.3输出电压：输出DC110V，24V，15V，12V，5V；.4外形尺寸：10006001200（长宽高）；.5软件运行环境配置：研祥工控机，液晶显示器，工业控制总线通信模块，兼容打印机。6 人机操作接口6.1软件功能简介司控器测控软件系统现实司控器的各项动作性能测试的自动化和数据存取分析等。司控器测控软件可对司控器的开闭逻辑、电位器输出电压值、编码器输出值的快速便捷测试。测控软件通过可靠稳定的PLC进行数据显示和测试数据的采集及手、自动控制等功能。测控软件运用数据库技术提供方便的测试数据保存、查询、分析、测试报表打印输出等功能。测控软件可自动判断测试结果是否合格。测控软件提方便安全的用户登陆管理系统，不同层次的用户具备不同的访问级别。6.2系统原理司控器性能测试项目由计算机完成，计算机作为操作接口，实时显示试验数据，完成试验数据的自动存储及报表生成打印等。l 人机操作接口人机操作接口主要实现操作指令的输入、试验参数的设定以及试验状态监视和试验数据的显示。软件设计有三个不同等级（管理员、工程师和操作者）的用户权限，以不同的权限登录，可执行的动作不同，软件设计具有用户登录记录。l 试验数据处理数据处理包括试验过程中的实时数据计算与试验结束后数据计算分析。l 试验报表可输入被试品的编号、型号、参数以及试验人员等信息，在试验结束时可自动生成试验报表。l 安全设计安全设计内容包括试验人员安全防护和试验设备运行逻辑、故障保护，设计首先保障试验操作人员的安全。7 安全保护试验台设计有漏电、短路、过载、过压等硬件保护功能，可有效完成因被试品缺陷而引起的过流、短路等故障保护。8 装配与屏柜布线试验系统机械、电气部分的装配及布线符合下述国家标准，在操作及具有危险的地方粘贴警示提示标志，保证装配合理美观，使用安全方便，执行标准如下。GB50054-95 低压配电设计规范GB50254GB50259电气装置安装工程相关施工及验收规范GB50062-92 电力装置的继电保护和自动装置设计规范GBJ63-90 电力装置的测量仪表装置设计规范9 技术文件技术文件主要包括测量器件检定证书、产品合格证书以及设计图纸，使用、维护说明书，相关安装软件等，技术文件编制遵循GB/T 6988.1-1997电气技术用文件的编制 第一部分：一般要求标准要求。9.1 相关证书本试验台在交付使用时会随设备提供检测元器件的精度检定证书（如电流表），主要零部件、元器件的合格证书以及试验装置的出厂检验报告。9.2 技术资料l 说明书2份。l 电器原理图2份。l 布线图2份。l 合格证、质量证明书、操作规程、配件明细表、装箱单。9.3 设备的运输、安装、交验措施1运输措施：供方负责用铁路或公路运到需方指定工作现场；2安装措施：设备到达现场后，按需方指定时间，派技术人员到现场安装调试以及对需方操作人员技术培训。
