TSC电容补偿装置技术讲座.pptx

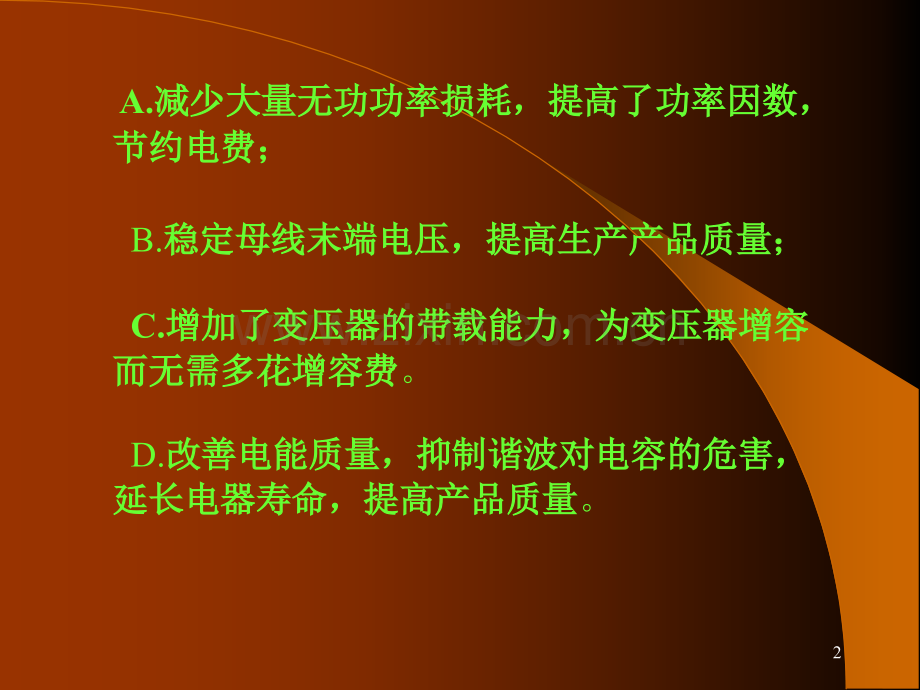

1第一部分第一部分无功功率补偿的意义无功功率补偿的意义 2 A.减少大量无功功率损耗，提高了功率因数，减少大量无功功率损耗，提高了功率因数，节约电费；节约电费；B.稳定母线末端电压，提高生产产品质量；稳定母线末端电压，提高生产产品质量；C.增加了变压器的带载能力，为变压器增容增加了变压器的带载能力，为变压器增容而无需多花增容费而无需多花增容费。D.改善电能质量，抑制谐波对电容的危害，改善电能质量，抑制谐波对电容的危害，延长电器寿命，提高产品质量延长电器寿命，提高产品质量。3第二部分 TSC电容补偿装置的两种型号41、TSC-A普通型补偿器，采用三相型接线，主要用于补偿三相对称性负荷；（如常用的电机等）（如下页图C)2、TSC-W焊接型补偿器，采用三相Y型接线，主要用于补偿三相不对称负荷，（如汽车厂的点焊机等）(如下页图D)5两种补偿的接线形式6第三部分电容补偿装置的使用说明71、无功功率补偿装置仪表图、无功功率补偿装置仪表图TSCVAAAcos 第一组电容第二组电容第四组电容第三组电容运行指示电源指示启动停止ABAcBc电压转换手动/自动转换123456891011121314157威瀚电气82、合闸操作合闸操作：将塑壳断路器合闸，合上主回路，此时，电源指示（绿色）灯亮。将手动自动转换开关置于手动状态；按下绿色按钮，控制回路工作，运行指示（红色）灯亮，补偿柜将进行跟踪补偿；将手动自动转换开关置于自动状态；93、分闸操作、分闸操作 A.将手动自动转换开关置于手动状态；B.按下红色按钮，控制回路停止工作，电源指示（绿色）灯亮。C.将塑壳断路器，断开主回路，补偿柜下端停止带电。10第 四 部 分控制器部分的操作、使用说明111、TSC-A电容补偿控制器前面板图TSC-ATSC-A动态无功补偿控制器动态无功补偿控制器+5V 12V-12V+24V哈尔滨工业大学哈尔滨工业大学复位增量移位确认运行 过压IV V VI移位122、TSC-A电容补偿控制器后面接线端子图TXDRXDGNDDI*DI屏蔽*屏蔽CTU*CTUA 相输出1输出1*输出2*输出2输出3*输出3输出4*输出4输出5*输出5输出6*N地输出6133、控制器参数说明设置菜单中的参数有如下：设置菜单中的参数有如下：V-LOW：系统电压下限，当网络电压低于该值时，停止工作；系统电压下限，当网络电压低于该值时，停止工作；V-HIGH：系统电压上限，当网络电压高于该值时，停止工作；系统电压上限，当网络电压高于该值时，停止工作；RATIO：电电流流倍倍率率，本本柜柜电电流流互互感感器器变变比比比比上上本本柜柜的的穿穿匝匝数数。如如本本柜柜的的互互感感器变比为器变比为600/5，穿匝数为，穿匝数为2，则电流比为，则电流比为60；V-RATIO：电压倍率，设定为电压倍率，设定为1；C-GROUP：电容投切组别，可根据现场情况和电容量的设计方案来设定；电容投切组别，可根据现场情况和电容量的设计方案来设定；C-TIME：检检测测周周期期，Y接接可可设设为为13ms，接接可可设设为为10ms；BATE1I-TATE12：各级无功电流投切门值各级无功电流投切门值运运行行参参数数设设定定后后，装装置置开开始始正正常常工工作作。并并根根据据负负载载无无功功电电流流的的大大小小来来改改变变电电容的投切的级数，装置在系统运行正常时显示系统电压与负载无功电流。容的投切的级数，装置在系统运行正常时显示系统电压与负载无功电流。VOLTAGEL：系统电压（线电压）；系统电压（线电压）；REACT I：负载无功电流负载无功电流 144、控、控 制制 器器 部部 分分 操操 作作 说说 明明复位：用于恢复正常运行状态；设置：用于进入设置菜单；移位：用于光标移位；增量：用于改变设置参数；确认：确认所设数据，改变到新的设置参数；单按设置键，当有“”光标出现时，表示进入设置状态。参数1：VLOW，电压下限，当网络电压低于该值时，停止工作；参数2：VHIGH，电压上限，当网络电压高于该值时，停止工作；1415参数3：I电流倍率，设定按照电流被率求取；参数4：V电压倍率，设定为1；参数5：投切级别，可根据现场情况和电容容量的设计方案来设定；参数6：投切时间，Y接可设为1-3各周波，接可设为10个周波；参数7：第一级电流门值；参数8：第二级电流门值；参数9：第三级电流门值；参数10：第四级电流门值；参数11：第五级电流门值；参数12：第六级电流门值；用增量来改变设置值，用确认来确定，最后按复位来恢复正常运行状态。16第五部分第五部分补偿柜的日常维护要领补偿柜的日常维护要领171、日检查、日检查1、做好日运行记录2、查看电容柜的无功自动补偿功能是否到位，COS表指针应在滞后区间0.50.9。3、查看三相电流表，对TSC-A型柜，三相电流应平衡。对TSC-W型柜，三相电流可能不一致，但每相的功率因数都应与负荷相应的功率因数相同。4、查看电容接通指示灯与电容投入级别是否一致，如指示灯常亮，说明该回路补偿电容有问题，或可控硅有问题，尽快停电检查。182、周检查、周检查1、检查母排接触面，接线端子，导线是否有氧化、变色、烧焦的痕迹，一旦发现，查找原因，立即处理，避免因接触电阻过大，在无人值守的情况下使故障扩大。2、观察电容器的外观，是否有漏蜡、胀肚、破损的情况。电容接线端子是否变色，一旦发现，应尽早停电检查电容器的耐压和电容值，发现电容失效，应及时更换。3、观察快速熔断器的熔断指示钮是否有弹出，在更换快熔之前，要仔细检查该回路的对地电阻和电容状况，是否有接地和短路现象。4、听声音、听电容器、电抗器、可控硅触发放大器在运行中有无异常声响。5、检查中间继电器的运行状况，风扇工作状况是否正常。19补偿装置的常遇故障及处理补偿装置的常遇故障及处理第六部分第六部分201、电容损坏l电容外观变形、接触点变黑，有烧毁迹象；l电容容量降低,可以通过电容表进行电容容量检测；l可以通过仪表门上电流表的显示来初步检测；l可以通过钳型表针对每一回路进行检测；212、熔断器的损坏l可以外观进行检测l通过万用表进行检测l通过仪表盘的指示指示灯进行预测223、可控硅的损坏l可控硅的击穿导通（常见电容指示灯亮）l可控硅断路（永久不导通）l可控硅节点烧毁（多数由于接触不良造成）234、在运行过程中三相电流不平衡1、表计损坏;2、电容损坏或者容量降低;3、触发回路是否有没有触发的;4、可控硅是否击穿损坏.245、其余小故障的处理l投入中，有嗡嗡响，紧固电抗器安装螺丝；l控制器只有24V亮，检查控制箱内开关电源；l风机未启动，检测风机回路和温控接线，调节温控电位器；25谢谢 谢！谢！
