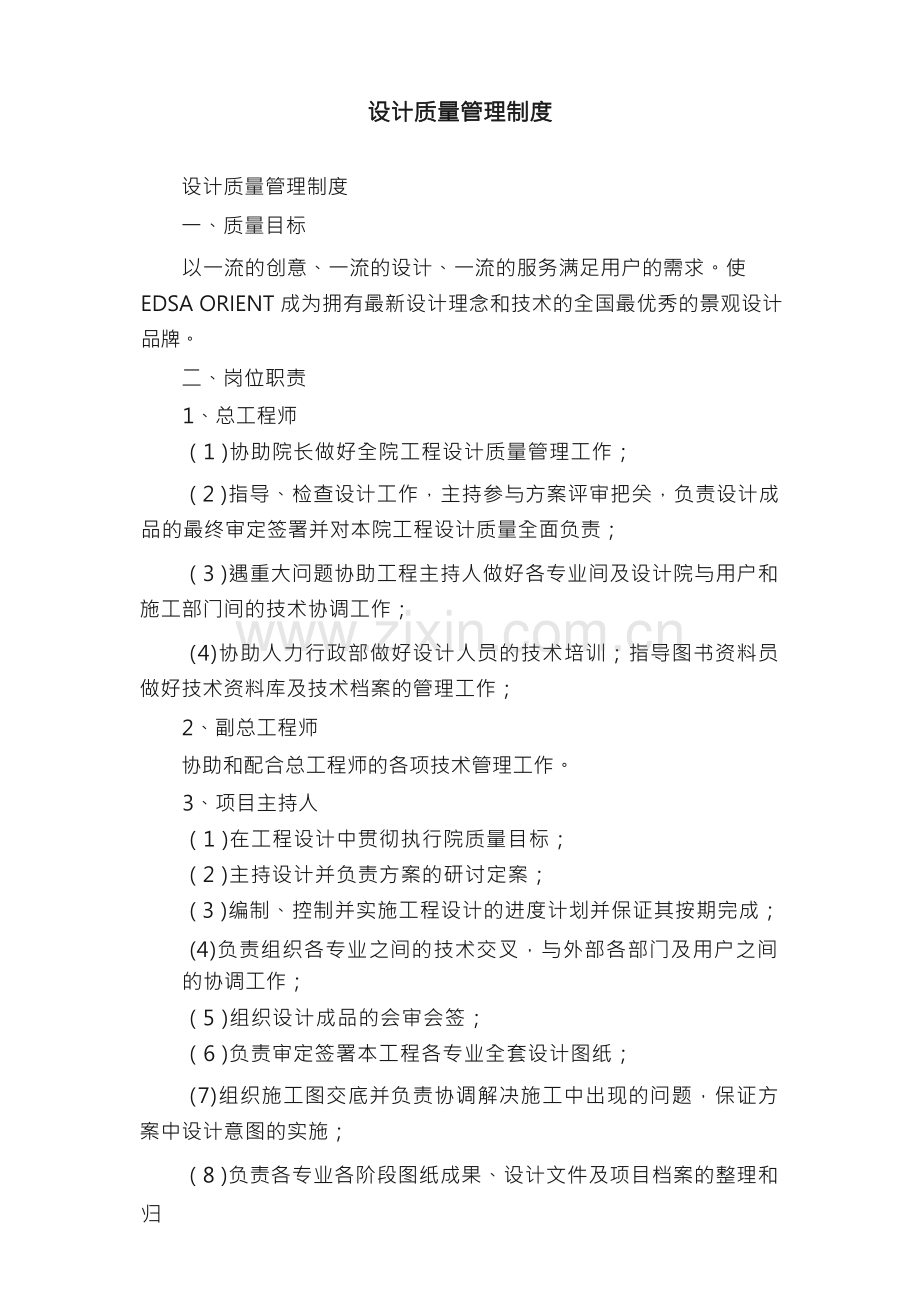

设计质量管理制度

设计质量管理制度
一、质量目标
以一流的创意、一流的设计、一流的服务满足用户的需求。使 EDSA ORIENT 成为拥有最新设计理念和技术的全国最优秀的景观设计 品牌。
二、岗位职责
1、总工程师
( 1 )协助院长做好全院工程设计质量管理工作；
( 2 )指导、检查设计工作，主持参与方案评审把关，负责设计成 品的最终审定签署并对本院工程设计质量全面负责；
( 3 )遇重大问题协助工程主持人做好各专业间及设计院与用户和 施工部门间的技术协调工作；
(4)协助人力行政部做好设计人员的技术培训；指导图书资料员 做好技术资料库及技术档案的管理工作；
2、副总工程师
协助和配合总工程师的各项技术管理工作。
3、项目主持人
( 1 )在工程设计中贯彻执行院质量目标；
( 2 )主持设计并负责方案的研讨定案；
( 3 )编制、控制并实施工程设计的进度计划并保证其按期完成；
(4)负责组织各专业之间的技术交叉，与外部各部门及用户之间 的协调工作；
( 5 )组织设计成品的会审会签；
( 6 )负责审定签署本工程各专业全套设计图纸；
(7)组织施工图交底并负责协调解决施工中出现的问题，保证方 案中设计意图的实施；

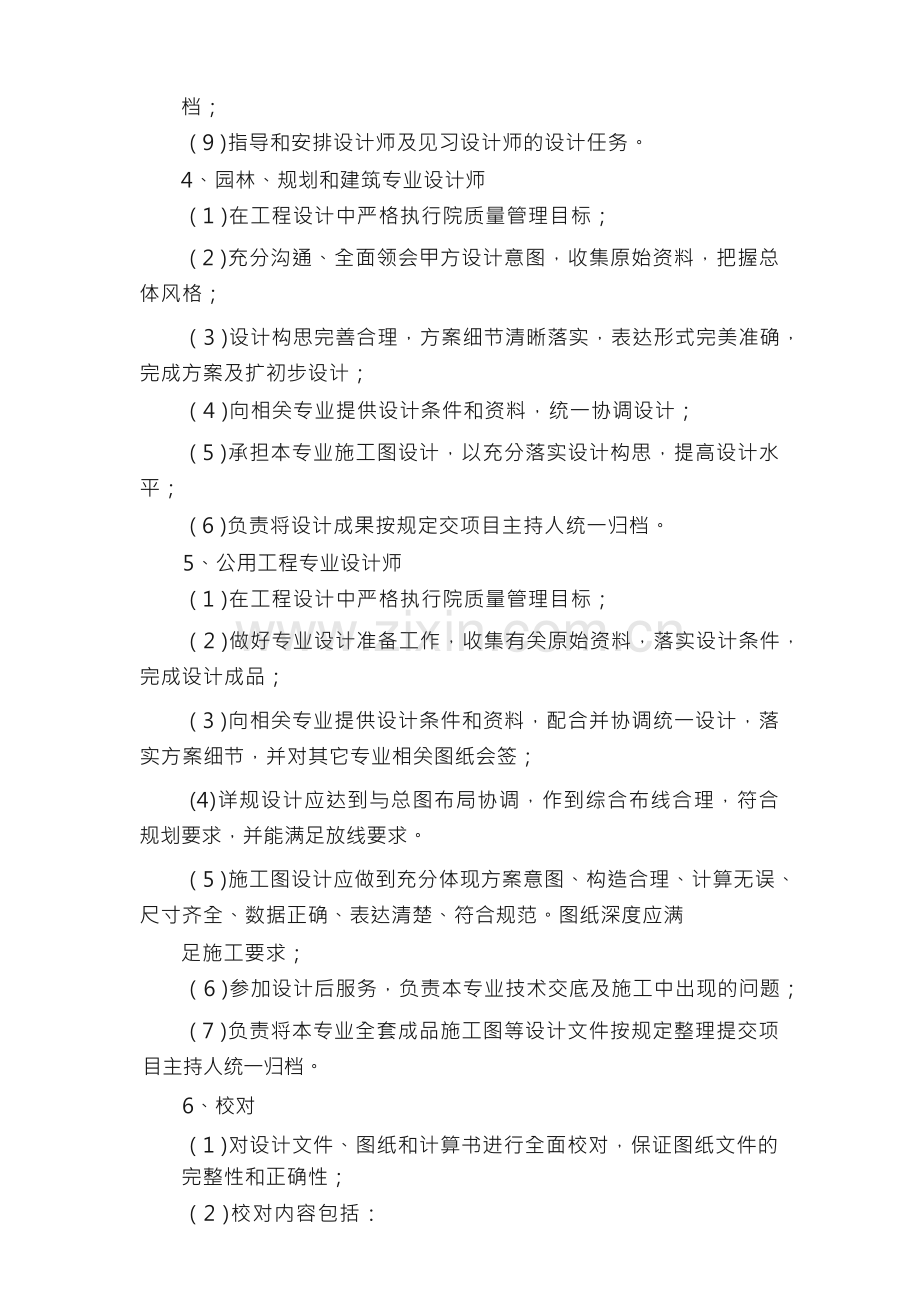

( 8 )负责各专业各阶段图纸成果、设计文件及项目档案的整理和 归

档；
( 9 )指导和安排设计师及见习设计师的设计任务。
4、园林、规划和建筑专业设计师
( 1 )在工程设计中严格执行院质量管理目标；
( 2 )充分沟通、全面领会甲方设计意图，收集原始资料，把握总 体风格；
( 3 )设计构思完善合理，方案细节清晰落实，表达形式完美准确， 完成方案及扩初步设计；
( 4 )向相关专业提供设计条件和资料，统一协调设计；
( 5 )承担本专业施工图设计，以充分落实设计构思，提高设计水 平；
( 6 )负责将设计成果按规定交项目主持人统一归档。
5、公用工程专业设计师
( 1 )在工程设计中严格执行院质量管理目标；
( 2 )做好专业设计准备工作，收集有关原始资料，落实设计条件， 完成设计成品；
( 3 )向相关专业提供设计条件和资料，配合并协调统一设计，落 实方案细节，并对其它专业相关图纸会签；
(4)详规设计应达到与总图布局协调，作到综合布线合理，符合 规划要求，并能满足放线要求。
( 5 )施工图设计应做到充分体现方案意图、构造合理、计算无误、 尺寸齐全、数据正确、表达清楚、符合规范。图纸深度应满
足施工要求；
( 6 )参加设计后服务，负责本专业技术交底及施工中出现的问题；
( 7 )负责将本专业全套成品施工图等设计文件按规定整理提交项 目主持人统一归档。
6、校对
( 1 )对设计文件、图纸和计算书进行全面校对，保证图纸文件的 完整性和正确性；
( 2 )校对内容包括：

a. 设计表达是否正确完整；
b. 尺寸、说明是否齐全；
c. 是否符合本专业制图标准及规范；
d. 本专业与其它专业图纸是否协调一致。
7、审定(设计室主任)
( 1 )审查设计文件和图纸是否符合方案设计要求；
( 2 )设计图纸文件是否符合专业规范及出图标准，表达明确；深 度是否满足施工要求；
( 3 )负责将审定后的设计成品交项目主持人送交总工程师审核签 署。
三、设计质量及深度
1、方案设计分级
一般项目(室级) ―――设计师，见习设计师
重大项目(院级) ―――设计师以上
2、方案设计深度
( 1 )总平面设计：表现设计的立意、功能、布局，主要景观及空 间的处理,景观效果图 1:500~1:5000 视面积而定；
( 2 )竖向设计：地形地貌的安排及排水的走向；
( 3 )道路广场设计：道路的路线与分级；消防与停车；入口及围 墙；
标识系统的设置；广场的形状位置与空间序列；
( 4 )种植设计：植物的种类、形态、基调及布置；
( 5 )主要景观及区域的详细设计：主要景点的透视图及局部放大；
( 6 )现状分析：反映设计意图及场地现状分析，位置、范围、现
状中重要建筑物、大树等，规模、依据、构思、功能、种植等技
术指标；
( 7 )鸟瞰图及模型；
( 8 )文字说明。
3、初步设计深度
( 1 )总平面图：在方案修改的基础上进一步考虑尺度、材料等具

体细节，深入设计，调整细化， 1：200~1： 500 ； ( 2 )分区局部放大图：对于重要景观的进一步深入表现、定性、
定位、定量； ( 3 )道路广场设计图：轮廓、主要尺寸、标高、排水方向； ( 4 )竖向图：主要景观、风景线的剖立面图，场地排水的安排，
等高线及主要标高的确定； ( 5 )绿化种植：植物品种的细化，定位、定形及详细配置； ( 6)管线道路：上下水、电力、热力等管线的进口方位及线路走
向，道路系统的合理化，管线与景观、道路的交叉与避让； ( 7 )文字说明(技术分析、措施、关键部位控制要点、材料造型、
色彩原则)。
4、施工图设计深度规定
(以下规定的一般图纸比例可根据表达清楚、使用方便的原则调 整) 1 )、平面布置图(根据场地不同选用不同的表示内容)。
一般比例： 1： 100－1： 500
( 1 )指北针、图纸比例；
( 2 )用地范围及红线场地座标网与区域平面图的关系；
( 3 )建筑、小品、水体、道路广场、铺装绿化区域等的名称标注、 定位尺寸或与座标网的平面尺寸关系；
( 4 )需要表示的原始地形、地物的位置和高程；
( 5 )体现设计意图所需要的其它内容。 2 )、竖向布置图
一般比例： 1：200－1： 500
( 1 )设计地貌及建、构筑物的控制标高应齐全；
( 2 )场地排水组织应顺畅合理；
( 3 )有特殊要求时，宜采用等高线法表示。
3 )、场地铺装图
一般比例： 1： 100－1： 500 ( 1 )铺装图案平面分割尺寸及材料的名称、规格、色彩等；
( 2 )铺装的剖面构造详图。

4)、土方平衡图
一般比例： 1：200－1： 500
( 1 )在重大工程或有特殊要求的设计中采用土方平衡图；场地面 积较小或地势起伏不大时不出此图；
( 2 )根据场地面积及地形复杂程度，可采用 20 米或 40 米方格网 计算土方；
( 3 )土方平衡表应注明出土或缺土量；
5 )、绿化种植图
一般比例： 1：200－1： 500
应注明品种、规格、数量、定位尺寸、范围要求及其它需要说明 的问题。应有详细的苗木表。
5A ：立面及剖面图， 1：20~1： 50
5B ：局部放大图。
6)、驳岸、水体或山石布置图、道路系统图
一般比例： 1： 100－1： 500
根据需要出图，应注明详细定位尺寸，坐标。
7 )、单体及构造详图
一般比例： 1：20， 1： 50－1： 100
( 1 )需详细表示的建、构筑物、小品、水池等应出单体详图及节 点详图；
( 2 )优先选用标准图集的节点构造，不断充实并优先选用本院图 库的节点构造详图；
( 3 )详图应标明尺寸、材料、规格、色彩、构造作法、线条分割 及
需进一步说明的特殊问题。
8 )、结构图
( 1 )注明地震设防烈度等级、地下水深度、地基承载力及所需说 明的水文、地质情况。
( 2 )需结构设计的建、构筑物、水池、沟边、挡墙等计算简图、 计算书、基础平面图及详图、模板配筋图等。

9 )、给排水图
( 1 )应与设计师协调以确定设计范围；
( 2 )给水、排水系统计算及配置，确保场地排水顺畅；
( 3 )合理确定材料、设备的选型，向相关专业提出设计条件；
( 4 )阀、井布置应合理有序；
( 5 )其它应表示的内容。
10)、电气图
( 1 )与设计师协调以确定设计范围；
( 2 )动力配电、照明配电、设备用电、防雷接地等系统图、详图 及说明；
( 3 )合理确定设备及灯具选型，向相关专业提出设计条件；
( 4 )其它应表示的内容。 11 )、施工图设计概算
