软件开发文档：最好软件详细设计说明书参考文档.docx

资源描述

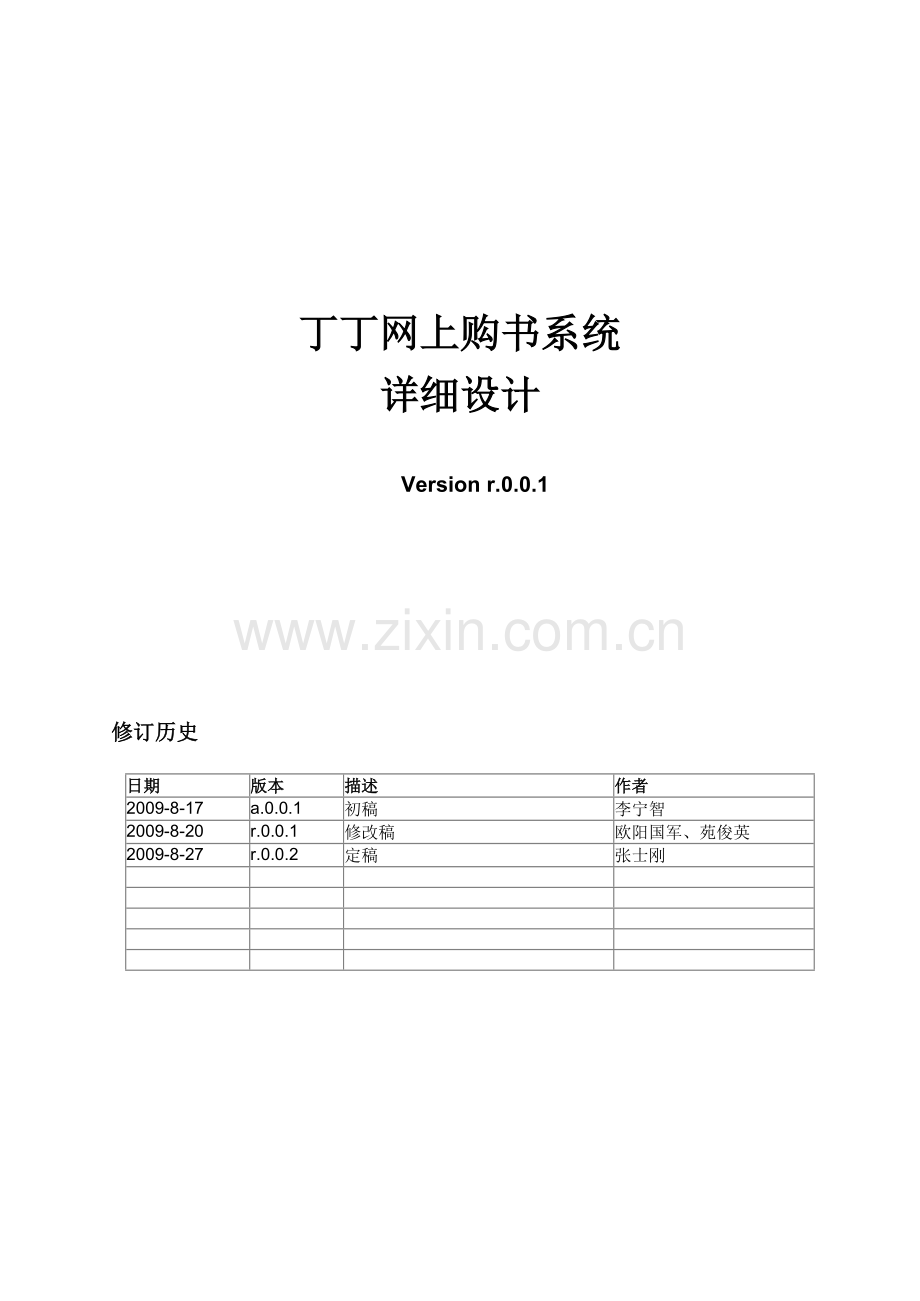

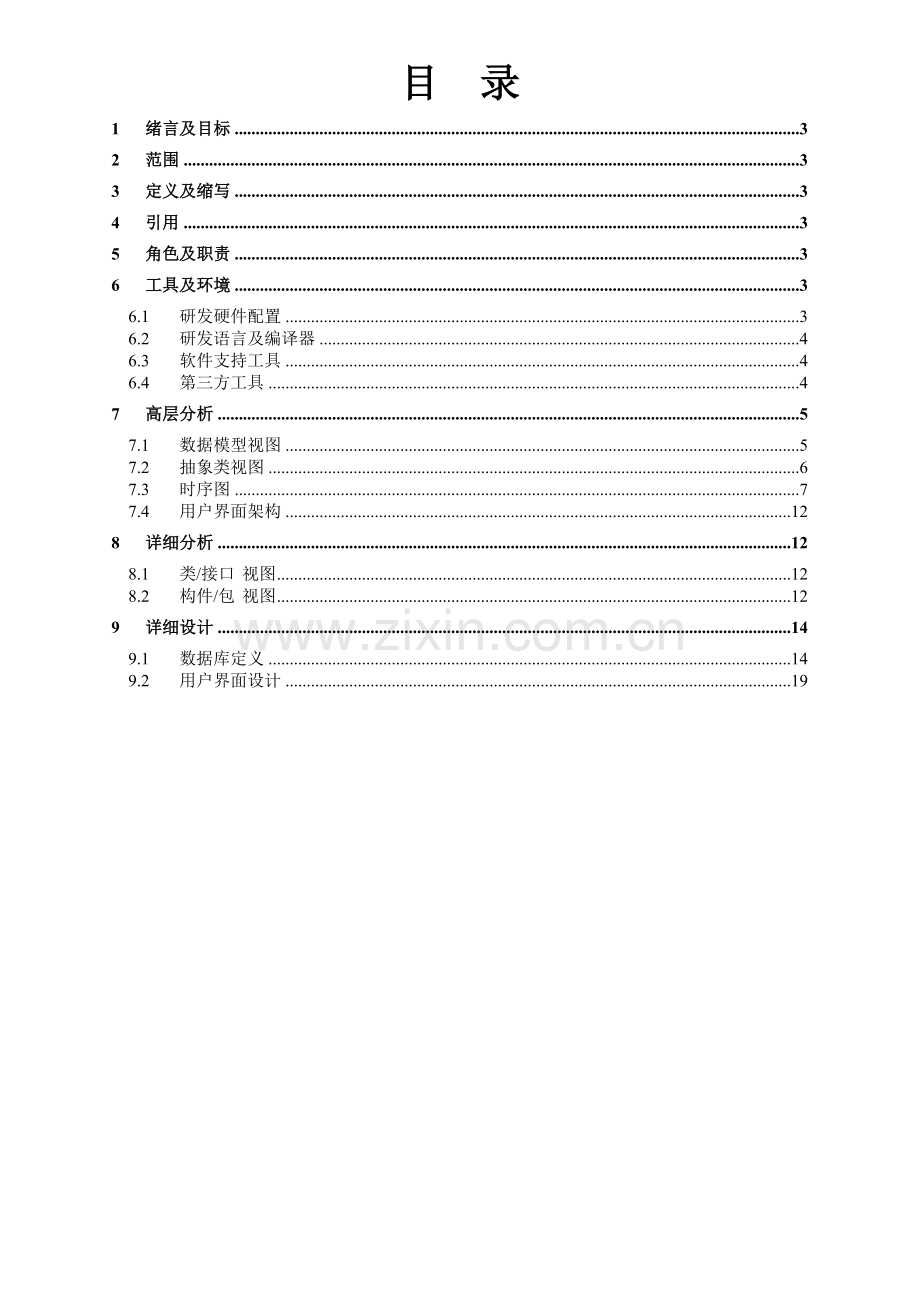

丁丁网上购书系统详细设计 Version r.0.0.1 修订历史日期版本描述作者 2009-8-17 a.0.0.1 初稿李宁智 2009-8-20 r.0.0.1 修改稿欧阳国军、苑俊英 2009-8-27 r.0.0.2 定稿张士刚目录 1 绪言及目标 3 2 范围 3 3 定义及缩写 3 4 引用 3 5 角色及职责 3 6 工具及环境 3 6.1 研发硬件配置 3 6.2 研发语言及编译器 4 6.3 软件支持工具 4 6.4 第三方工具 4 7 高层分析 5 7.1 数据模型视图 5 7.2 抽象类视图 6 7.3 时序图 7 7.4 用户界面架构 12 8 详细分析 12 8.1 类/接口视图 12 8.2 构件/包视图 12 9 详细设计 14 9.1 数据库定义 14 9.2 用户界面设计 19 1 绪言及目标项目名称：丁丁网上购书系统项目提出单位：丁丁图书销售公司项目开发者：中山大学软件师资班（第二期）第三小组项目使用单位：丁丁图书公司软件的详细设计阶段是给出软件模块的内部过程描述即是模块内部的算法设计。本文档为“丁丁网上购书系统详细设计说明书”，主要用于为实现系统的功能而进行的系统详细设计说明，详细描述了系统各软件组成模块的实现流程、功能、接口、编译、测试要点等内容，便于对系统的编码进行指导和约束。本文档供项目组全体成员及项目组领导，单元测试人员阅读。 2 范围本文档用于软件设计阶段的详细设计，该详细设计的范围是：系统各组成部分的构成、每个软件模块（或类）的属性、方法、事件，各软件模块的外部接口说明，数据用户界面设计等内容。 3 定义及缩写缩写定义 CMDB 配置管理数据库 SSD 系统顺序图 4 引用文档名文档标题软件工程；齐治昌等，高等教育出版社工程相关以及UML资料 D0903_0301_丁丁网上购书系统概要设计_r.1.0.1 概要设计说明书 D0903_0102_需求规格说明书_a.0.0.4 项目需求规格说明书 5 角色及职责序号姓名角色职责 1 赵从军项目经理，系统分析员，软件质量保证员（SQA）,程序员负责项目过程的监控和管理，负责软件质量控制，编写程序代码。负责系统的分析与设计。 2 杨鹏测试员，程序员，UI设计员负责软件测试和界面设计，编写程序代码。 3 卢晓恩测试员，程序员负责软件测试，编写程序代码。 4 苑俊英数据库设计员，程序员负责数据库设计，编写程序代码。 5 李宁智项目文档员，程序员负责项目文档整理，编写程序代码。 6 张士刚项目配置管理员，程序员负责项目配置与管理，编写程序代码。 7 廖福保系统架构师，程序员负责软件架构设计，编写程序代码。 8 欧阳国军程序员编写程序代码。 6 工具及环境 6.1 研发硬件配置本系统开发设计所用的硬件是实验室电脑。其配置： CPU Intel(R) Core (TM)2 Duo CPU E6550 @ 2.33GHz 主板 Inter(R)82865G 内存 1GB 显卡 Intel (R) Q33 Express Chipset Family 显示器 HP L1710 17寸液晶显示器硬盘日立 HDS721616PLA380 80G 网卡 Realtek RTL8139 Family PCI Fast Ethernet NIC#2 系统 Microsoft Windows XP Professional2002 Service Pack2 6.2 研发语言及编译器本系统开发所用的语言是JAVA语言，开发的IDE工具是MyEclipse 5.5.1 GA. 6.3 软件支持工具开发使用Rose, Myeclipse, Dreamweaver等软件工具。 6.4 第三方工具编号程序包、工具版本用途备注 1 Jre 1.5.0 JAVA版本 2 Hibernate 3.2.4 ORM工具 3 Spring 2.0.6 IOC与JTA事务管理 4 Struts 2.0.8 MVC框架Java Web应用 5 DBDesigner 4.0.5.6 数据库建模 6 Rational Rose 2003 Enterprise Edition 可视化建模 7 MySQL 5.0.41 数据库工具 8 SVN 1.6.3 配置管理与版本控制 9 Apache-Tomcat 5.5.7 服务器应用 7 高层分析 7.1 数据模型视图系统数据视图如下图所示：数据视图 7.2 抽象类视图 7.3 时序图 7.3.1 客户管理修改订单 7.3.2 客户增加订单 7.3.3 图书查询 7.3.4 图书浏览 7.3.5 业务管理员管理订单 7.3.6 业务管理员修改订单 7.3.7 业务管理员增加书目 7.3.8 用户登录时序图 7.3.9 用户注册时序图 8 详细分析 8.1类/接口视图 8.1.1注册登录 Analysis Elements: 8.1.2购物车管理 Analysis Elements 8.1.3图书浏览 Analysis Elements 8.1.4信息维护 Analysis Elements: 8.1.5订单管理 Analysis Elements: 8.2构件/包视图系统的包图如下图所示：包图 9 详细设计 9.1 数据库定义数据表描述表名描述 Books 图书表，用于记录图书的基本信息 BookCategory 图书类别表，用于记录图书类别信息 Cart 购物车表，用于记录用户购物车中的信息 Orders 订单表，用于记录每个订单的信息 OrderDetails 订单详细信息，用于记录每个用户订单的详细信息 Users 用户（会员、管理员）信息表，用于记录注册用户的信息 FavoriteBook 收藏夹表，用于存储用户放入收藏夹的图书 LackBook 无库存图书表，用于存储用户报告无库存的图书 PayMent 记录用户的付费状态以判断是否发货，若属于网上付款同时已付款则发货给用户，并修改订单的配送状态；若属于货到付款直接发货，货到收款。表Books 序号字段名称数据类型 P U F I C 备注 1 BookID 图书ID INTEGER √ NOT NULL 2 BookName 图书名 VARCHAR(255) NOT NULL 3 Author 作者 VARCHAR(255) NOT NULL 4 Publisher 出版社 VARCHAR(255) NOT NULL 5 ISBN 图书ISBN号 VARCHAR(50) √ NOT NULL 6 CategoryID 图书类别号 INTEGER √ NOT NULL 7 PublishDate 出版日期 VARCHAR(50) NOT NULL 8 StoreTime 入库时间 VARCHAR(50) NOT NULL 9 TotalSum 库存量 INTEGER NOT NULL 10 Price 定价 DECIMAL(18,2) NOT NULL 11 MemberPrice 会员价 DECIMAL(18,2) NOT NULL 12 Introduction 内容简介 VARCHAR(1000) 13 AuthorIntroduction 作者简介 VARCHAR(500) 14 Picture 图书图片 VARCHAR(255) 表BookCategory 序号字段名称数据类型 P U F I C 备注 1 CategoryID 类别ID INTEGER √ NOT NULL 2 CategoryName 图书类别名 VARCHAR(255) √ NOT NULL 3 Description 图书类别描述信息 VARCHAR(500) 表Cart 序号字段名称数据类型 P U F I C 备注 1 ID ID号 INTEGER NOT NULL 2 Email 用户邮箱 VARCHAR(255) NOT NULL 3 ISBN 图书ISBN号 VARCHAR(50) √ NOT NULL 4 MemberPrice 图书会员价格 DECIMAL(18,2) NOT NULL 5 BuyNum 购买图书数量 INTEGER NOT NULL 6 CategoryID 图书类别号 INTEGER √ NOT NULL 表Orders 序号字段名称数据类型 P U F I C 备注 1 OrderID 订单ID VARCHAR(30) √ NOT NULL 2 UserID 用户ID INTEGER √ NOT NULL 3 DateCreated 订单创建时间 VARCHAR(50) NOT NULL 4 OrderStatus 订单状态 INTEGER 0未确认；1已确认；2已撤销。默认为0 5 PaymentType 付款方式 VARCHAR(50) NOT NULL 6 TotalPrice 订单总价 DECIMAL(18,2) NOT NULL 7 DeliveryType 配送状态 VARCHAR(50) NOT NULL 表OrderDetails 序号字段名称数据类型 P U F I C 备注 1 OrderDetailsID ID号 INTEGER √ NOT NULL 2 OrderID 订单ID INTEGER NOT NULL 3 BookID 图书号 INTEGER √ NOT NULL 4 BuyNum 购买图书数量 INTEGER NOT NULL 表Users 序号字段名称数据类型 P U F I C 备注 1 UserID 用户ID INTEGER √ √ NOT NULL 2 PassWord 密码 VARCHAR(255) √ NOT NULL 3 Email 邮箱 VARCHAR(255) √ NOT NULL 4 CustomerName 真实姓名 VARCHAR(255) 5 Address 收货人详细地址 VARCHAR(255) 6 PostCode 邮编 VARCHAR(20) 7 Telephone 联系电话 VARCHAR(20) 8 UserType 用户类型 INTEGER 0表示用户；1表示系统管理员；2表示业务管理员.默认为0 表FavoriteBook 序号字段名称数据类型 P U F I C 备注 1 FavoriteID 用户收藏夹ID INTEGER √ NOT NULL 2 UserID 用户ID INTEGER √ NOT NULL 3 BookID 收藏的图书ID INTEGER √ NOT NULL 表LackBook 序号字段名称数据类型 P U F I C 备注 1 LackBookID 缺失记录号 INTEGER √ 2 BookID 用户报告无库存图书号 INTEGER √ NOT NULL 3 LackNum 该图书被用户报告缺失次数 INTEGER NOT NULL 表PayMent 序号字段名称数据类型 P U F I C 备注 1 PaymentID ID号 INTEGER √ 2 OrderID 订单号 INTEGER √ NOT NULL 3 PaymentType 付款方式 VARCHAR(50) NOT NULL 4 PayStatus 是否已付款 INTEGER 0未付款；1已付款。默认为0 数据表SQL脚本表Books CREATE TABLE Books （ BookID INTEGER NOT NULL, BookName VARCHAR(255) NOT NULL, Author VARCHAR(255) NOT NULL, Publisher VARCHAR(255) NOT NULL, ISBN VARCHAR(50) NOT NULL UNIQUE, CategoryID INTEGER NOT NULL, PublishDate VARCHAR(50) NOT NULL, StoreTime VARCHAR(50) NOT NULL, TotalSum INTEGER NOT NULL, Price DECIMAL(18,2) NOT NULL, MemberPrice DECIMAL(18,2) NOT NULL, Introduction VARCHAR(2000), AuthorIntroduction VARCHAR(1000), Picture VARCHAR(255), PRIMARY KEY(BookID) ）; 表BookCategory CREATE TABLE BookCategory （ CategoryID INTEGER NOT NULL auto_increment, CategoryName VARCHAR(255) NOT NULL UNIQUE, Description VARCHAR(255), PRIMARY KEY(CategoryID) ）; 表Cart CREATE TABLE Cart （ ID INTEGER NOT NULL auto-increase, Email VARCHAR(255) NOT NULL, ISBN VARCHAR(50) NOT NULL UNIQUE, MemberPrice DECIMAL(18,2) NOT NULL, BuyNum INTEGER NOT NULL, CategoryID INTEGER NOT NULL, PRIMARY KEY(ID) ）; 表Orders CREATE TABLE Orders （ OrderID VARCHAR(30) NOT NULL, UserID INTEGER NOT NULL, DateCreated VARCHAR(50) NOT NULL, OrderStatus INTEGER NOT NULL, PaymentType VARCHAR(50) NOT NULL, TotalPrice DECIMAL(18,2) NOT NULL, DeliveryStatus INTEGER NOT NULL PRIMARY KEY(OrderID) ）; 表OrderDetails CREATE TABLE OrderDetails （ OrderDetailsID INTEGER NOT NULL auto-increase, OrderID INTEGER NOT NULL, BookID INTEGER NOT NULL, BuyNum INTEGER NOT NULL, PRIMARY KEY(ID) ）; 表Users CREATE TABLE Users （ UserID INTEGER NOT NULL auto-increase, PassWord VARCHAR(10) NOT NULL, Email VARCHAR(20) NOT NULL UNIQUE, CustomerName VARCHAR(50), Address VARCHAR(100), PostCode VARCHAR(20), Telephone VARCHAR(20), UserType INTEGER NOT NULL, PRIMARY KEY(UserID) ）; 表FavoriteBook CREATE TABLE FavoriteBook （ FavoriteID INTEGER NOT NULL auto-increase, UserID INTEGER NOT NULL UNIQUE, BookID INTEGER NOT NULL UNIQUE, PRIMARY KEY(FavoriteID) ）; 表LackBook CREATE TABLE LackBook （ LackBookID INTEGER NOT NULL auto_increment, BookID INTEGER NOT NULL, LackNum INTEGER NOT NULL, PRIMARY KEY(BookID) ）; 表PayMent CREATE TABLE PayMent （ PaymentID INTEGER NOT NULL auto_increment, OrderID INTEGER NOT NULL, PaymentType VARCHAR(50) NOT NULL, PayStatus INTEGER NOT NULL, PRIMARY KEY(OrderID) ）; 9.2 用户界面设计 9.2.1系统首页导航界面 9.2.1.1系统首页导航关系元素名称导航备注购物车 shoppingCart.jsp 如果用户还没有登录，则先打开登录页面login.jsp，成功登录后再进入我的购物车页面我的账户 myAccount.jsp 如果用户还没有登录，则先打开登录页面login.jsp，成功登录后再进入我的账户页面帮助中心 help.jsp 打开帮助中心页面联系客服 contact.jsp 打开联系客服页面登录 login.jsp 打开登录页面注册 register.jsp 打开注册页面搜索 search.jsp 输入查询关键字后，分页显示符合查询条件的图书列表高级搜索 advanceSearch.jsp 打开高级搜索页面，可输入组合关键字来查找图书 9.2.2登录界面 login.jsp 9.2.2.1页面跳转关系元素名称跳转页面备注登录 loginError.jsp 登录失败登录返回登录前的页面会员登录成功登录 businessAdmin.jsp 业务管理员登录成功登录 systemAdmin.jsp 系统管理员登录成功注册 register.jsp 从未注册过的游客进行注册 9.2.2.2登录界面元素元素名称功能元素描述必须/可选数据校验 E-mail地址输入注册时的E-mail地址文本框必须不能为空密码输入用户密码文本框必须不能为空登录验证用户登录信息，跳转到相应页面按钮必须与数据库中的用户信息一致注册打开注册页面按钮必须无 9.2.2.3功能功能名称功能描述校验异常登录提供各类用户的登录功能 E-mail地址和密码与数据库中的用户信息一致 E-mail地址或密码错误，登录失败 9.2.3注册界面 register.jsp 9.2.3.1页面跳转关系元素名称跳转页面备注提交注册 registerError.jsp E-mail地址已经注册过提交注册 login.jsp 注册成功后跳转到登录页面 9.2.3.2注册界面元素元素名称功能元素描述必须/可选数据校验 E-mail地址输入作为账户的E-mail 文本框必须不能为空、 E-mail地址合法设定密码输入登录密码密码框必须不能为空、长度大于6位确认密码确认登录密码密码框必须其值与设定密码时输入内容一致真实姓名输入真实姓名文本框可选无详细地址输入详细的地址信息文本框可选无邮政编码输入邮政编码文本框可选无联系电话输入联系电话文本框可选无提交注册注册成为会员，注册信息保存到数据库User表中按钮必须在数据库中验证 E-mail地址的唯一性 9.2.3.3功能功能名称功能描述校验异常注册使游客注册成为会员 E-mail地址不能为空且合法、密码不能为空且长度大于6位 E-mail地址已经注册过 9.2.4购物车界面 shoppingCart.jsp 9.2.4.1页面跳转关系元素名称跳转页面备注图书名 bookInfo.jsp 打开该图书详细信息页面收藏 myAccount.jsp 打开我的账户页面结算 checkout.jsp 打开结算页面继续购物 index.jsp 返回书城首页 9.2.4.2购物车界面元素元素名称功能元素描述必须/可选数据校验图书名显示图书名超链接必须从book表中读取市场价显示图书定价标签必须从book表中读取会员价显示图书会员价标签必须从book表中读取购买数量显示图书的购买数量，可供会员修改文本框必须正整数且不大于该书的库存数量（缺省值为1）删除从购物车中删除该图书超链接必须无收藏将该图书放入收藏夹超链接必须无金额总计根据图书会员价和购买数量自动计算总金额标签必须无结算进入结算步骤按钮必须购物车不为空继续挑选商品返回图书浏览页面超链接必须无 9.2.4.3功能功能名称功能描述校验异常放入购物车将所选的图书添加到购物车中无查看购物车查看购物车中的图书信息、购买数量和金额总计无修改订购数量修改购物车中图书的购买数量有购买数量大于该图书的库存数量删除图书从购物车中删除图书无收藏图书将所选的图书添加到收藏夹中无进入结算步骤转去提交订单页面有购物车为空 9.2.5我的账户界面 myAccount.jsp 9.2.5.1页面跳转关系元素名称跳转页面备注查看未确认订单 queryOrder.jsp 查询Order表中订单状态为0的订单查看已确认订单 queryOrder.jsp 查询Order表中订单状态为1的订单查看已撤销订单 queryOrder.jsp 查询Order表中订单状态为2的订单申请撤销订单 deleteOrder.jsp 撤销未确认订单查看收藏夹 myFavorite.jsp 显示收藏夹中所有图书维护个人信息 userInfo.jsp 更新会员的注册信息 9.2.5.2我的账户界面元素元素名称功能元素描述必须/可选数据校验查看未确认订单打开显示该会员所有未确认订单的页面超链接必须无查看已确认订单打开显示该会员所有已确认订单的页面超链接必须无查看已撤销订单打开显示该会员所有已撤销订单的页面超链接必须无申请撤销订单打开显示可撤销订单的页面超链接必须无查看收藏夹打开显示收藏夹中所有图书的页面超链接必须无维护个人信息打开更新会员个人信息的页面超链接必须无 9.2.5.3功能功能名称功能描述校验异常查看订单打开显示该会员各类订单的页面无撤销订单打开显示可撤销订单的页面无撤销失败查看收藏夹打开显示收藏夹中所有图书的页面无维护个人信息打开更新会员个人信息的页面无 9.2.6高级搜索界面 advanceSearch.jsp 9.2.6.1页面跳转关系元素名称跳转页面备注搜索 search.jsp 显示符合搜索条件的图书列表 9.2.6.2高级搜索界面元素元素名称功能元素描述必须/可选数据校验图书名设置搜索的图书名文本框必须无作者设置搜索的作者文本框必须无出版社设置搜索的出版社文本框必须无 ISBN 设置搜索的ISBN 文本框必须无图书类别设置搜索的图书类别下拉列表框可选从BookCategory表中读取会员价设置搜索的价格范围文本框可选无搜索根据设置的搜索条件查询图书，获得图书列表按钮必须搜索条件非空重新填写清空搜索条件按钮必须无 9.2.6.3功能功能名称功能描述校验异常高级搜索输入组合关键字查询图书无查询结果为空 9.2.7图书列表界面 search.jsp 9.2.7.1页面跳转关系元素名称跳转页面备注图书封面 bookInfo.jsp 打开该图书详细信息页面图书名 bookInfo.jsp 打开该图书详细信息页面购买 shoppingCart.jpg 打开购物车页面收藏 myFavorite.jsp 打开收藏夹页面 9.2.7.2图书列表界面元素元素名称功能元素描述必须/可选数据校验图书封面显示图书封面超链接必须从book表中读取图书名显示图书名超链接必须从book表中读取作者显示图书作者标签可选从book表中读取出版社显示图书出版社标签可选从book表中读取市场价显示图书市场价标签必须从book表中读取会员价显示图书会员价标签必须从book表中读取购买放入购物车，打开我的购物车页面按钮必须无收藏放入收藏夹，打开我的收藏夹页面按钮必须无 9.2.7.3功能功能名称功能描述校验异常查看图书列表查看图书概要信息无购买图书将图书加入购物车无收藏图书将图书加入收藏夹无 9.2.8图书详细信息界面 bookInfo.jsp 9.2.8.1页面跳转关系元素名称跳转页面备注图书封面 bookInfo.jsp 打开该图书详细信息页面图书名 bookInfo.jsp 打开该图书详细信息页面购买 shoppingCart.jpg 打开购物车页面收藏 myFavorite.jsp 打开收藏夹页面 9.2.8.2图书详细信息界面元素元素名称功能元素描述必须/可选数据校验图书封面显示图书封面超链接必须从book表中读取图书名显示图书名标签必须从book表中读取作者显示图书作者标签可选从book表中读取出版社显示图书出版社标签可选从book表中读取市场价显示图书市场价标签必须从book表中读取会员价显示图书会员价标签必须从book表中读取 ISBN 显示图书ISBN 标签可选从book表中读取出版日期显示图书出版日期标签可选从book表中读取所属类别显示图书类别标签可选从book表中读取内容简介显示图书内容简介标签可选从book表中读取作者简介显示图书作者简介标签可选从book表中读取购买放入购物车，打开我的购物车页面按钮必须无收藏放入收藏夹，打开我的收藏夹页面按钮必须无 9.2.8.3功能功能名称功能描述校验异常查看图书信息查看图书详细信息无购买图书将图书加入购物车无收藏图书将图书加入收藏夹无 9.2.9收藏夹界面 myFavorite.jsp 9.2.9.1页面跳转关系元素名称跳转页面备注图书封面 bookInfo.jsp 打开该图书详细信息页面图书名 bookInfo.jsp 打开该图书详细信息页面购买 shoppingCart.jpg 打开购物车页面 9.2.9.2收藏夹界面元素元素名称功能元素描述必须/可选数据校验图书封面显示图书封面超链接必须从book表中读取图书名显示图书名超链接必须从book表中读取市场价显示图书定价标签必须从book表中读取会员价显示图书会员价标签必须从book表中读取购买把该图书放入购物车按钮必须无删除从收藏夹中删除该图书超链接必须无 9.2.9.3功能功能名称功能描述校验异常查看图书查看收藏夹中的图书列表无删除图书从收藏夹中删除该图书无购买图书把该图书放入购物车无 9.2.10结算界面 checkout.jsp 9.2.10.1页面跳转关系元素名称跳转页面备注提交订单 ordersucceed.jsp 显示订单详细信息，并提示订单提交成功 9.2.10.2结算界面元素元素名称功能元素描述必须/可选数据校验收货人姓名输入收货人姓名文本框必须无详细地址输入收货人详细地址文本框必须无邮政编码输入邮政编码文本框必须无联系电话输入联系电话文本框必须无确认收货人信息确认已填写收货人信息按钮必须无送货方式显示可选的送货方式单选按钮组必须必选其一确认送货方式确认已选送货方式按钮必须无支付方式显示可选的支付方式单选按钮组必须必选其一确认支付方式确认已选支付方式按钮必须无提交订单系统生成订单按钮必须无 9.2.10.3功能功能名称功能描述校验异常确认收货人信息确认订单的收货人信息无信息填写不完整确认送货方式确认订单的送货方式必选其一没有选择送货方式确认支付方式确认订单的支付方式必选其一没有选择支付方式提交订单生成订单，并向会员显示订单详细信息无订单提交不成功 9.2.11查看订单界面 queryOrder.jsp 9.2.11.1页面跳转关系元素名称跳转页面备注订单号 orderInfo.jsp 打开该订单详细信息页面 9.2.11.2查看订单界面元素元素名称功能元素描述必须/可选数据校验订单号显示订单号超链接
