软件开发文档：系统设计说明书.docx

资源描述

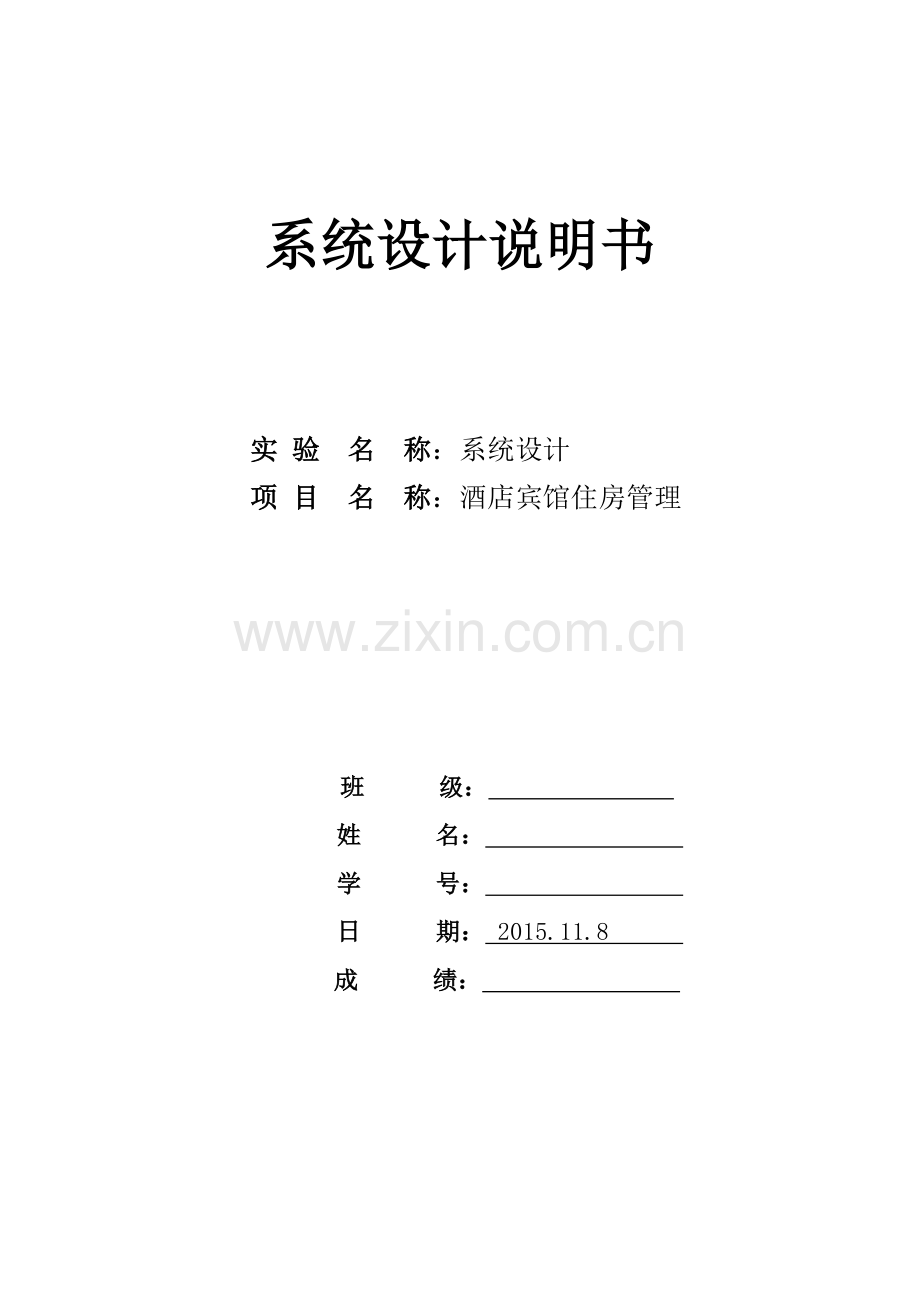

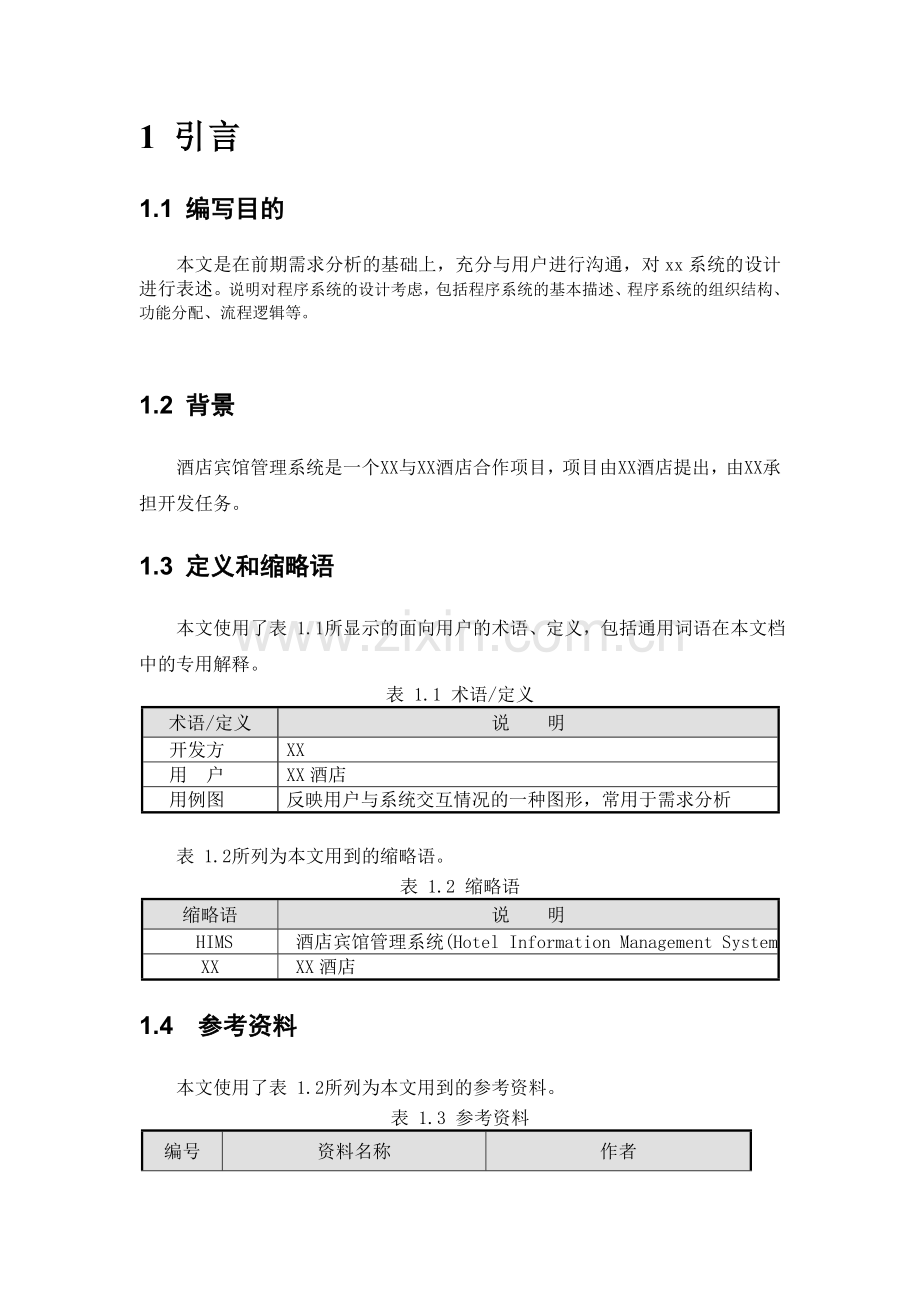

系统设计说明书实验名称：系统设计项目名称：酒店宾馆住房管理班级：姓名：学号：日期： 2015.11.8 成绩： 1 引言 1.1 编写目的本文是在前期需求分析的基础上，充分与用户进行沟通，对xx系统的设计进行表述。说明对程序系统的设计考虑，包括程序系统的基本描述、程序系统的组织结构、功能分配、流程逻辑等。 1.2 背景酒店宾馆管理系统是一个XX与XX酒店合作项目，项目由XX酒店提出，由XX承担开发任务。 1.3 定义和缩略语本文使用了表 1.1所显示的面向用户的术语、定义，包括通用词语在本文档中的专用解释。表 1.1 术语/定义术语/定义说明开发方 XX 用户 XX酒店用例图反映用户与系统交互情况的一种图形，常用于需求分析表 1.2所列为本文用到的缩略语。表 1.2 缩略语缩略语说明 HIMS 酒店宾馆管理系统(Hotel Information Management System) XX XX酒店 1.4 参考资料本文使用了表 1.2所列为本文用到的参考资料。表 1.3 参考资料编号资料名称作者 1 项目概述 2 开发合同 3 XX提供的电子表格资料 1.5 用户 XXX系统的目前用户为XX酒店住房管理部，住房管理部使用成功后并且效果不错，XX酒店其他部门软件设计将可能还会邀请XX。 2 系统架构设计 2.1系统体系结构依据前期的需求调研，用户已经有完善的内部局域网，网络和硬件条件都较好，虽然C/S架构有其特有的优势，但最终不采用C/S架构。系统采用目前最为流行的B/S架构，即用户的所有操作都在浏览器上进行。这种架构最大的优势是方便部署。架构示意如图2-1。图2-1 系统架构图用户通过客户端进行操作，应用程序部署在应用服务器，服务器通过内网访问数据库服务器，用户通过内网访问系统。 2.2 系统设计模式系统采用目前最为流行的MVC设计模式，即Model-View-Controller，即把一个应用的输入、处理、输出流程按照Model、View、Controller的方式进行分离，这样一个应用被分成三个层——模型层、视图层、控制层。视图(View)：代表用户交互界面，对于Web应用来说，可以概括为HTML界面，但有可能为XHTML、XML和Applet。模型(Model)：就是业务流程/状态的处理以及业务规则的制定。业务流程的处理过程对其它层来说是黑箱操作，模型接受视图请求的数据，并返回最终的处理结果。控制(Controller)：可以理解为从用户接收请求, 将模型与视图匹配在一起，共同完成用户的请求。一个模型可能对应多个视图，一个视图可能对应多个模型。模型、视图与控制器的分离，使得一个模型可以具有多个显示视图。如果用户通过某个视图的控制器改变了模型的数据，所有其它依赖于这些数据的视图都应反映到这些变化。因此，无论何时发生了何种数据变化，控制器都会将变化通知所有的视图，导致显示的更新。这实际上是一种模型的变化-传播机制。模型、视图、控制器三者之间的关系和各自的主要功能。系统的设计模式如图2-2所示。图2-2 MVC设计模式 2.2.1 持久层设计是应用程序中用于处理应用程序数据逻辑的部分。通常模型对象负责在数据库中存取数据。例如Hibernate、Mybatis。 2.2.2 业务层设计是应用程序中处理用户交互的部分。通常控制器负责从视图读取数据，控制用户输入，并向模型发送数据。例如Spring。 2.2.3 视图层设计是应用程序中处理数据显示的部分。通常视图是依据模型数据创建的。例如Struts。补充：MVC是一个模型，具体实现也可以采用JSP + servlet + javabean的模式 3 功能设计根据前期的需求分析，对系统的功能模块进行划分，功能结构如图3-1。图3-1 系统功能结构图总体的数据流程图： 3.1 客户管理模块此功能模块包括两个子模块，客户登记和客户查询。 1．客户住房登记该窗口具有新增、保存、删除、打印押金收据等功能。在此管理人员必须输入个人客户的详细资料包括姓名、性别、年龄证件类别、证件号码、住店日期、预付押金，所入住的房间号等。在这个窗口中，系统会将未住客房的资料通过表格形式显示出来，以方便管理人员合理安排客户住房。当管理人员将个人资料登入后，系统将会显示所入住客户的姓名、身份证号、性别、入住日期、入住时间和入住的房间号等资料，以方便管理人员核对客户资料。一般情况下，客户信息录入完毕后，需要打印“住房押金收款凭证”所以在该窗口添加了打印功能。 2．客户查询该窗口具有查询、结账、退房、打印结账凭证等功能。在此管理人员对要求退房的客户进行查询，并进行费用结算。在查询时，可以按房号、姓名、全部等方式进行查询，客户的信息资料可以从查询结果中获得。在此管理人员可以浏览已住客户的详细资料，包括客户的姓名、性别、入住人数、房间号码、身份证号码、入住日期、入住时间、已住天数等资料，方便管理人员管理客户。一般情况下，结账退房时要进行查询，调出该客户登记的资料，并进行费用结算，同时打印“客户结账凭证”，所以我们将客户结账退房功能放置在该窗口进行，符合手工操作习惯。在查询结果中选择要退房的记录先进行结账，系统将显示该客户的住宿详细资料，并询问是否需要打印，若须打印单击打印按钮，打印该客户的“住宿结账凭证”，若无须打印则按返回键。打印完毕后，便可以办理退房手续了，将退房房间号的床位腾出备用。 3.1.1 客户管理流程设计 3.1.1.1 客户管理状态处理其状态转换如下： 3.1.1.2 客户管理流程系统对客户管理处理流程如图所示。 3.2 客房管理模块：此功能模块也包括两个子模块：房间设置和房间查询。 1．房间设置该窗口具有对房间数据进行新增、删除、保存等操作功能，在此管理人员必须输入新房间的房间号码、总床位数、剩余床位数、每床的单价等，在输入完毕后，单击“确定”，系统将显示新房间的基本情况。同时，为方便管理人员对房间进行管理，在这个窗口中，我们将剩余床位为零的房号记录用红色标记，表示该房客满，禁用。 2．房间查询在此管理人员对要求客房进行查询，在查询时，可以按房号、床位数、全部等方式进行查询，房间的信息资料可以从查询结果中获得。包括客房总床位数、剩余床位数、每床的单价等。 3.2.1 客房管理流程设计 3.2.1.1 客房管理状态处理其状态转换如下： 3.2.1.2 客房管理流程系统对客房管理处理流程如图所示。 3.3统计报表模块该模块实现对客房住宿收银的统计，为管理人员提供某一段时间内住房人数和累计收入的统计，可以实现对统计的数据进行年报表，月报表，日报表的查询统计并进行打印，为管理人员的经营决策提供科学数据。 3.4系统维护模块此功能模块有三个子模块，我们在进行系统维护时，首先要选取系统维护的类型，包括：数据初始化，修改密码、数据备份和新用户注册。 1．数据初始化此模块实现系统原始数据的清空，以便重新输入数据，进行管理。 2．修改密码在此模块中，用户必须首先输入用户名和原始密码，按“确认”键后，在新密码栏中输入新密码，并进行确认，最后单击“确认”键进行保存。 3．数据备份任一个含有数据库的系统，其数据的备份功能是很重要的。因系统有着种种不可预测的被损坏的可能，如果系统数据没有备份，一旦数据被丢失或破坏，有时会给用户造成无法估量的损失或严重的后果。 4．新用户的注册一般情况下，系统的使用不止一人，每人使用都可以有自己的用户名和密码，特别是统计报表数据时，其默认的报表人名称就是进入系统的用户名。 3.4.1 系统设置流程设计 3.4.1.1 状态图： 3.4.1.2 流程图： 3.5系统帮助模块提供帮助信息。 4 数据库设计 4.1 整体设计 4.2 数据表设计数据表的表结构设计是一个管理信息系统项目成功与否的关键，设计的原则除了遵循一定级别的范式要求，更要注重实际应用，根据业务数据的特点来设计表结构，这样才能使系统具有更好的可维护性。主要的业务数据表设计如下。结账单表：序号字段名字段含义数据类型是否为空 1 Lsh 流水号 int 否 2 Fh 房号 char 是 3 Xm 姓名 char 是 4 Rzrq 入住时期 datetime 是 5 Ldrq 离店日期 datetime 是 6 Czy 操作员 char 是结账明细表：序号字段名字段含义数据类型是否为空 1 Lsh 流水号 int 否 2 Jzdlsh 结账单流水号 int 是 3 Je 金额 numeric 是 4 Fh 房号 char 是 5 Khxm 客户姓名 char 是 6 Czy 操作员 char 是客户消费表：序号字段名字段含义数据类型是否为空 1 Lsh 流水号 int 否 2 Fh 房号 char 是 3 Xflx 消费类型 char 是 4 Je 金额 numeric 是 5 Jzrq 结账日期 datetime 是 6 Skr 收款人 char 是入住登记表：序号字段名字段含义数据类型是否为空 1 Lsh 流水号 int 否 2 Xm 姓名 char 是 3 Xb 性别 char 是 4 Rs 人数 int 是 5 Krlx 客人类型 char 是 6 Rzrq 入住日期 datetime 是 7 Ldrq 离店日期 datetime 是 8 Fh 房号 char 是客房资料表：序号字段名字段含义数据类型是否为空 1 Lsh 流水号 int 否 2 Fh 房号 char 是 3 Kflx 客房类型 char 是 4 Lc 楼层 int 是 5 Zt 状态 char 是 6 Qjzt 清洁状态 char 是客房总表：序号字段名字段含义数据类型是否为空 1 Lsh 流水号 int 否 2 Zt 状态 char 是 3 Xm 姓名 char 是 4 Xb 性别 char 是 5 Rs 人数 int 是 6 Rzrq 入住日期 datetime 是 7 Ldrq 离店日期 datetime 是 8 Xzrq 续住日期 datetime 是 9 Fj 房价 numeric 是 10 Kfrq 开房日期 char 是 11 Kflx 客房类型 char 是评语：成绩：日期：2015.11.30
