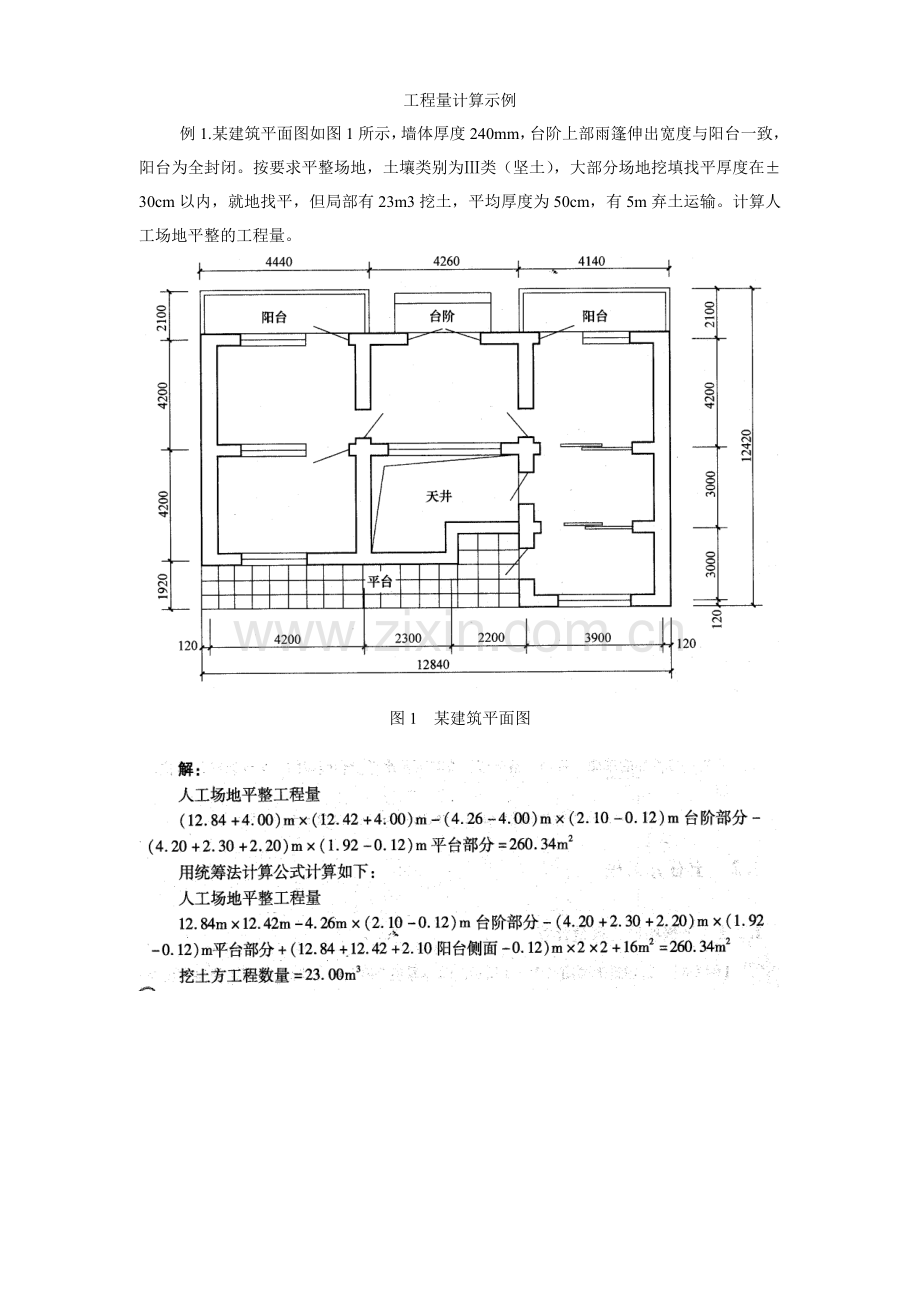

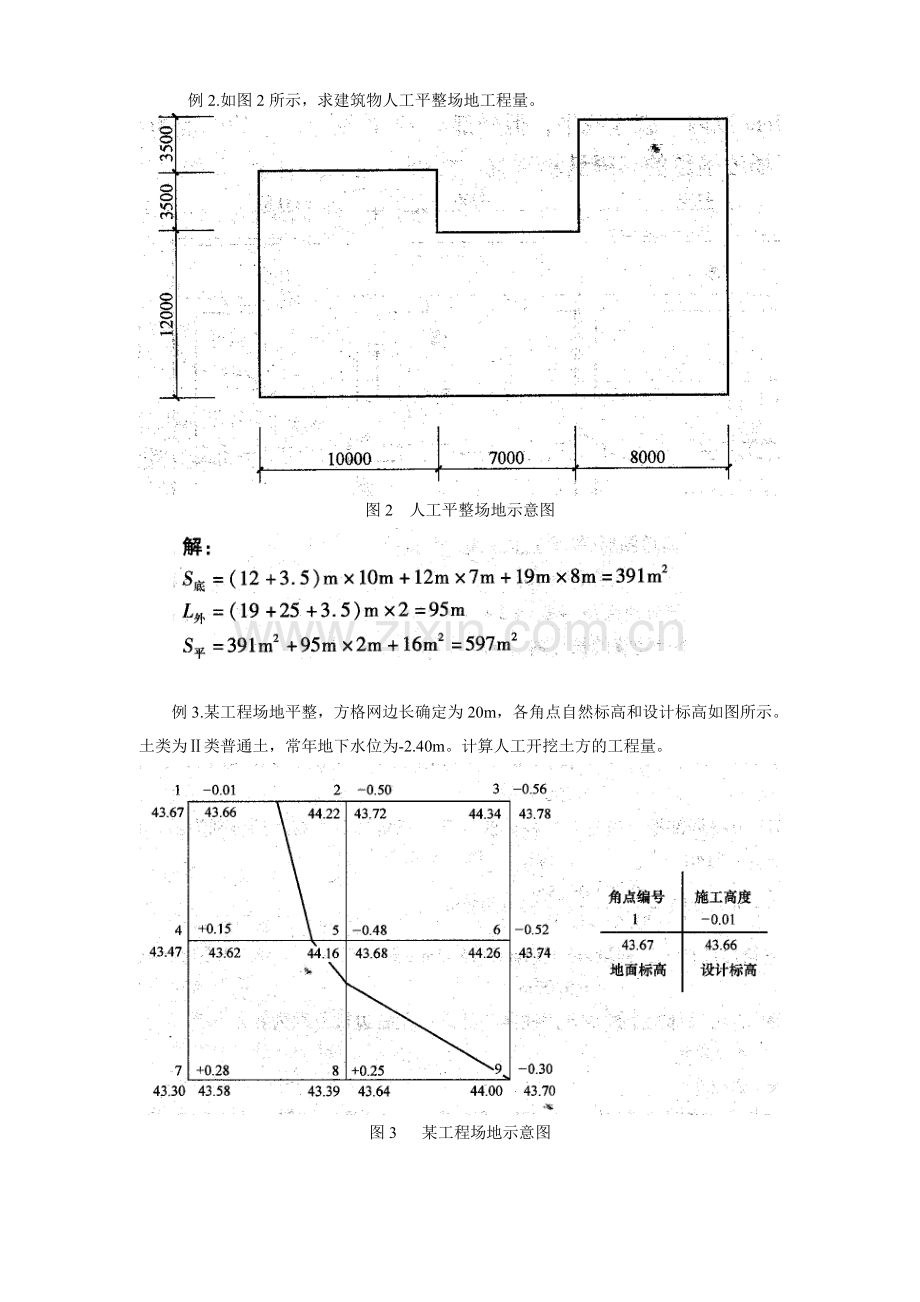

工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。按要求平整场地，土壤类别为类（坚土），大部分场地挖填找平厚度在30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。计算人工场地平整的工程量。图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。土类为类普通土，常年地下水位为-2.40m。计算人工开挖土方的工程量。图3 某工程场地示意图例4.某建筑物基础平面及剖面如图所示。已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm，土质为类普通土。要求挖出土方堆于现场，回填后余下的土外运。试对土石方工程相关项目进行列项，并计算各分项工程量。 图4 某建筑物基础平面及剖面图a) 平面图 b）基础1-1剖面图例5.如图所示，现场土质为类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。支挡土板沟槽平面图图5 支挡土板沟槽平面图例6.土壤类别为类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。编制其工程量清单计价表。图6 独立柱基础结构示意图a) 独立柱基础平面图 b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。门窗及墙体埋件见下表图7 某办公楼工程示意图例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m时，计算砖基础工程量。例9.某建筑物如图所示。内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。圈梁用C20混凝土，级钢筋，沿外墙附设，截面为240mm180mm。基础为三级等高式大放脚砖基础，砖基础下垫层为C10混凝土垫层（所用混凝土碎石粒径为20mm，现场搅拌）。垫层底宽830mm，厚100mm，垫层标高为-1.6m。门窗洞口尺寸为：M-1(1200mm2400mm)， M-2(900mm2000mm)，C-1(1500mm1800mm)，试计算砖基础、清水砖外墙和混水砖内墙三个清单项目的清单项目费。 图9 某建筑平、剖面示意图例10.某工程墙面的剖面图如图10示，砖墙厚240mm，红机砖砌筑M5水泥砂浆，圈梁沿外墙附设截面为240mm180mm，M-1为1.2m2.4m； M-2为0.9m2.0m； C-1为1.5m1.8m。编制砖墙清单计价表。图10 某工程墙面剖面图例11.求如图11所示现浇钢筋混凝土有梁板工程量图11 现浇钢筋混凝土有梁板图例12.求图12所示现浇钢筋混凝土连续梁工程量。图12 现浇钢筋混凝土连续梁图例13.如图13所示有梁式条形基础，计算其混凝土工程量。图13 基础平面图及剖面图a) 平面图 b) 内墙基础剖面图 c)1-1剖面图 d)内墙基础计算长度取值例14.某现浇钢筋混凝土带型基础，如图14所示，现浇钢筋混凝土独立基础，如图示，共三个。混凝土垫层强度等级为C15，混凝土基础强度等级为C20，场外集中搅拌，计算现浇钢筋混凝土带型基础、独立基础混凝土工程量。图14 现浇钢筋混凝土基础示意图a)现浇混凝土带型基础示意图 b)现浇钢筋混凝土独立基础示意图例15.如图15所示现浇钢筋混凝土单层厂房，屋面板顶面标高5.0m；柱基础顶面标高-0.5m；柱截面尺寸为：Z3（300mm400mm)，Z4 （400mm500mm)，Z5（300mm400mm)，柱中心线与轴线重合。用现场机拌C20混凝土20石泵送，屋面板混凝土按重量比加1%防水粉，编制工程量清单（不含基础，不计措施项目费）。图15 现浇混凝土单层厂房例16.见图16所示，计算8根现浇C20钢筋混凝土矩形梁的钢筋工程量，混凝土保护层为25mm。图16 现浇C20钢筋混凝土矩形梁例17.某钢筋混凝土配筋如图示。已知板混凝土强度等级为C25，板厚100mm，正常环境下使用。试计算板内钢筋工程量。图17 现浇钢筋混凝土板配筋图例18.某框架结构房屋，抗震等级为二级，其框架梁的配筋如图示，已知梁混凝土等级为C30，柱的截面尺寸为450mm450mm，板厚100mm，正常室内环境使用，试计算梁内钢筋工程量。图18 某框架结构房屋示意图a) 梁平面配筋图 b)腰筋及拉筋设置示意图 c)一、二级抗震等级楼层框架梁配筋示意图注：在图b)中，ln表示相邻两跨的最大值，hb指梁的高度例19.某独立小型住宅，基础平面及剖面如图19所示。基础有100厚混凝土垫层；外墙拐角处，按基础宽度将分布筋改为受力筋；在内外墙丁字接头处受力筋铺至外墙中心线，计算钢筋工程量。图19 钢筋混凝土条形基础a) 基础平面 b) 基础配筋断面例20.某建筑物钢筋混凝土独立基础（杯型基础共24只）如图示，计算图示钢筋用量。例21.图示为某钢筋混凝土连续梁配筋图，试计算该梁钢筋用量。图21 梁配筋图例22.已知某工程中构造柱的高度为3.8m，试计算图示位置的构造柱的混凝土工程量。图22 构造柱设计示意图a) 转角处 b) T形接头处 c) 十字接头处 d) 计算尺寸图例23.某现浇框架结构房屋的三层结构平面如图示。已知二层板顶高为3.3m，三层板顶标高为6.6m，板厚100mm，构件截面尺寸见表。试对图中所示钢筋混凝土构件进行列项计算其工程量。图23 三层结构平面图例24.如图示，计算构造柱工程量。90转角：墙厚240mm，柱高12.0m；T形接头：墙厚240mm，柱高15.0m； 十字形接头：墙厚240mm，柱高18.0m；一字形：墙厚240mm，柱高9.5m。例25.如图示，圈梁截面为240mm240mm，墙上均设圈梁，门窗洞口处为圈梁代过梁，计算过梁和圈梁工程量。图25 圈梁示意图例26.有一两坡二毡三油卷材屋面，尺寸如图示。屋面防水层构造层次为：预制钢筋混凝土空心板、1:2水泥砂浆找平层、冷底子油一道、二毡三油一砂防水层。计算：1）当有女儿墙，屋面坡度为1:4时的工程量。2）当有女儿墙，屋面坡度为2%时的工程量。3）当无女儿墙有挑檐，坡度为2%时的工程量。 图26 两坡二毡三油卷材屋面尺寸示意图a) 平面 b) 女儿墙 c) 挑檐例27.如图示，L外1=50000mm，L外2=25000mm，女儿墙厚240mm，外墙厚365mm，屋面排水坡度2%，试计算其卷材平屋面工程量。图27 卷材防水示意图a) 女儿墙弯起部分示意图 b) 挑檐示意图例28.根据图示尺寸和条件，计算屋面找坡工程量。图28 平屋面找坡示意图a) 尺寸示意图 b) 卷材搭接示意图例29.某地下室工程外防水做法如图示，1:3水泥砂浆找平20mm厚，三元乙丙橡胶卷材防水（冷贴满铺），外墙防水高度做到0.000，计算卷材防水工程量。图29 某地下室示意图例30.某工程地下室平面及墙身防水构造如图示，计算地下室墙身防水层工程量。图30 地下室平面及墙身防水示意图例31.某冷库室内设软木保温层，厚度100mm，层高3.4m，板厚100mm，如图示，试对其保温层列项并计算工程量。图31 冷库平面图例32.住宅楼一层住户平面如图示，地面做法如下：3:7灰土垫层300mm厚，60mm厚C15细石混凝土找平层，细石混凝土现场搅拌，20mm厚1:3水泥砂浆面层，计算整体面层工程量。图32 一层平面图例33.计算如图示房屋的花岗岩地面面层工程量。图33 某房屋平面及基础剖a)平面图 b) 基础剖面图例34.如图示，设计为水泥砂浆面层，建筑物5曾，楼梯不同屋面，梯井宽度200mm，计算楼梯面层工程量。图34 楼梯设计图例35.某大楼有等高的8跑楼梯，采用不锈钢扶手栏杆，每跑楼梯高为2.00m,每跑楼梯扶手水平长为4m，扶手转弯处为0.3m，最后一跑楼梯连接的水平安全栏杆长为1.6m，求该大楼的扶手栏杆工程量。图35 楼梯扶手示意图例36.如图示，某建筑入口地面做法为：清理基层，刷素水泥浆，1:3水泥砂浆，水泥砂浆粘贴500mm500mm大理石地面及大理石台阶，编制其工程量清单。图36 某建筑大理石台阶例37.某房屋平面如图示。已知内、外墙墙厚均为240mm，要求计算：1）60mmC15混混凝土地面垫层工程量；2）20mm厚水泥砂浆面层工程量；3）水泥砂浆踢脚线工程量；4）水泥砂浆防滑坡道及台阶工程量；5）散水面层工程量。图37 某房屋平面图例38.某工程如图示，内墙面抹1:2水泥砂浆打底，1:3石灰砂浆找平层，麻刀石灰浆面层，空20mm厚。内墙裙采用1:3水泥砂浆打底（19mm厚），1:2.5水泥砂浆面层（6mm厚），计算墙面一般抹灰工程量。图38 某砖结构工程示意图例39.某砖混结构如图示，外墙面抹水泥砂浆，底层为1:3水泥砂浆打底14mm厚，面层为1:2水泥砂浆抹面6mm厚；外墙裙水刷石，1:3水泥砂浆打底12mm厚，刷素水泥浆两遍，1:2.5水泥白石子10mm厚（介格），挑檐水刷白石子，厚度与配合比均与定额相同，计算外墙面抹灰和外墙裙及挑檐装饰抹灰工程量。图39 某砖混结构示意图例40.某办公楼吊顶如图示，编制其工程量清单。图40 某办公室天棚例41.某钢筋混凝土天棚如图示。已知板厚100mm，试计算其天棚抹灰工程量。图41 某梁天棚示意图
