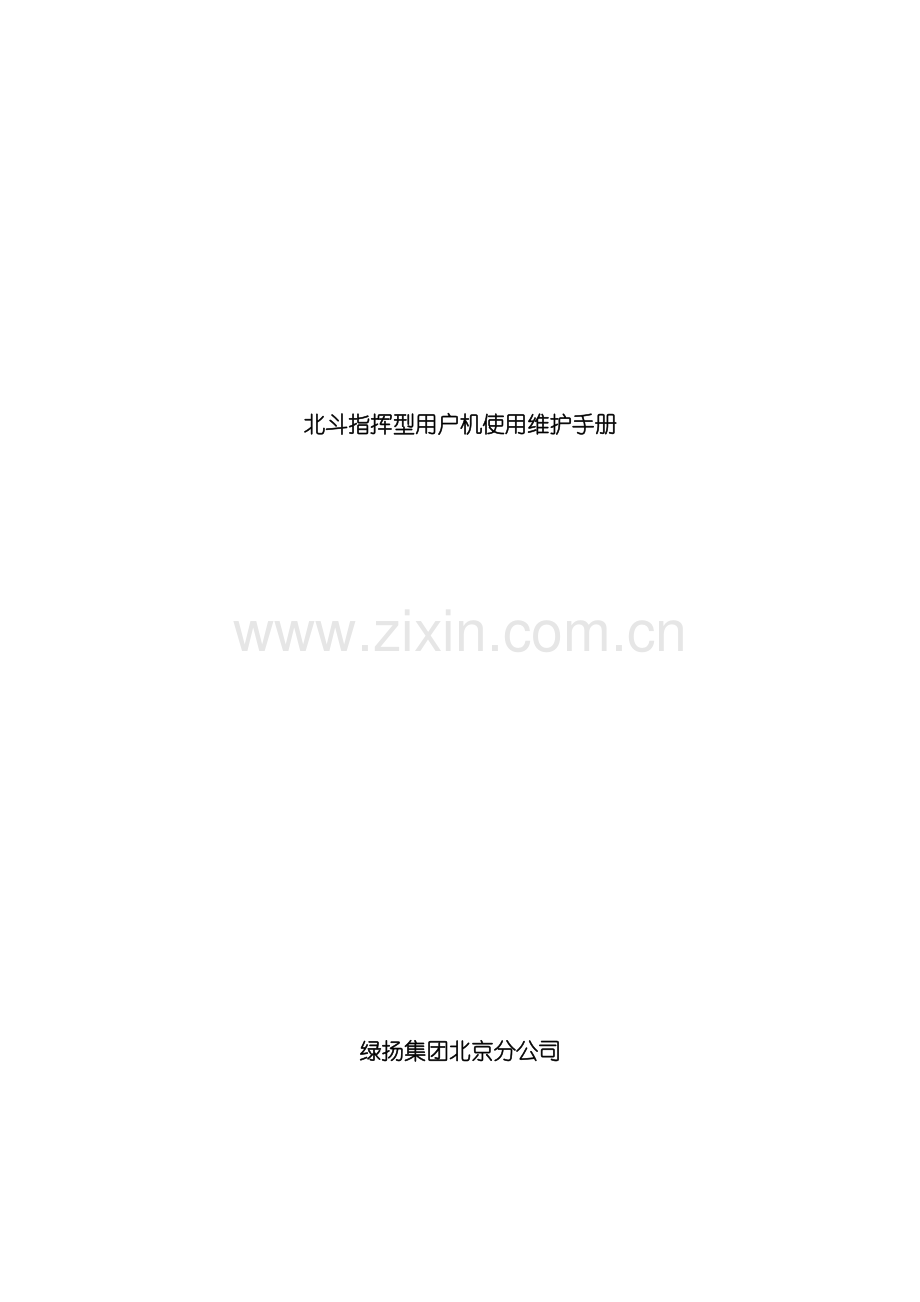

北斗指挥型用户机使用维护手册

绿扬集团北京分公司
目 录
1 概述 1
1.1 前言 1
1.2 安全须知 1
1.3 用途 1
1.4 基本功能 1
2 组成 2
2.1 组成 2
2.2 装箱清单( 参见表1) 3
3 结构特征及简要技术特性 3
3.1 结构特征 3
3.2 简要技术特性 4
3.2.1 接收性能 4
3.2.2 发射性能 4
3.2.3 设备时延一致性及稳定性 4
3.2.4 整机指标 4
3.2.5 环境适应性 5
3.2.6 电磁兼容性 6
4 安装连接 6
4.1 主机前面板介绍( 参见图2) 6
4.2 主机后面板介绍( 参见图3) 7
4.3 IC卡的安装 7
4.4 主机的安装连接 9
4.4.1 连接 10
4.4.2 天线电缆的连接方法 10
4.4.3 串口线的连接方法 10
4.4.4 交流适配器的连接方法 10
4.5 天线的安装连接 10
5 使用注意事项 12
5.1 使用前注意事项 12
5.2 使用过程中注意事项 12
5.3 使用后注意事项 12
5.4 IC卡使用注意事项 12
5.5 电池使用注意事项 13
5.6 使用软件之前准备步骤 13
6 整机的常见故障与排除方法 13
6.1 无法正常开机 13
6.2 开机后, 打开指挥机软件, 显示无用户卡 13
6.3 开机后, 卡自检正常, 无波束信号 14
6.4 设备接收信号正常, 无法正确接收到定位或通信信息 14

北斗指挥型用户机使用维护手册
1 概述
1.1 前言
您好! 感谢您使用北斗指挥型用户机。为了保证您能正确使用该型用户机, 使用前请仔细阅读本手册并妥善保管以备查询。
本手册的图标均为示意图, 仅供参考, 请以实际产品为准。
1.2 安全须知
1) 在使用本产品之前, 请务必仔细阅读本用户手册;
2) 本产品天线必须置于室外空旷无遮挡地域使用, 发射时远离天线以免被辐射;
3) 请使用本产品配备的专用线缆, 连接时要选择匹配的端口, 不配套的端口一般无法连接, 切勿野蛮操作;
4) 在给设备供电时确定外部电源的电压是否符合本机要求;
5) 如使用中发生任何故障, 严禁自行拆卸机器尝试维修。请与我公司客服部联系进行维修。
1.3 用途
北斗指挥型用户机是为了便于集团组网、 调度指挥而设计的特种用户机, 最多可管理100个下属用户。除了具有普通型用户机的功能外, 同时能监收下辖用户机的定位和通信信息, 并可向所辖用户机发送通播信息。适应固定指挥所、 移动指挥所、 方舱等多种场合安装使用。
1.4 基本功能
1) 设备检测功能
2) 用户授权与安全管理功能
3) 定位功能
4) 通信功能
5) 导航功能
6) 授时功能
7) 指挥功能
8) 位置报告功能
9) 服务频度控制功能
10) 完好性处理及告警功能
11) 多种坐标系设置功能
2 组成
2.1 组成
北斗指挥型用户机由主机、 天线、 天线电缆、 笔记本电脑、 串口线和交流适配器等组成。( 参见图1)

图 1 整机组成示意图

2.2 装箱清单( 参见表1)
表 1 装箱清单
序号
名称
数量
备注
1
主机
1台

2
天线
1个

3
天线电缆
1根
20米( 或定制)
4
电池
1块
主机内
5
交流适配器
1套

6
点烟器及连接线
1套

7
人防北斗指挥监控软件
1套

8
串口连接线
1根

9
便携式包装箱
2个

10
使用维护手册
1份

11
固定套件及工具
1套

12
设备装箱单
1张

13
产品合格证书
1份

14
USB串口转接线
1条

3 结构特征及简要技术特性
3.1 结构特征
1) 铝合金材料挤压成型, 整体结构强度高、 重量轻;
2) 电池仓独立设计, 电池更换方便快捷;
3) 采用导电密封圈密封, 电磁兼容性好;
4) 硅橡胶包裹四角结构, 有效降低了碰撞冲击;
5) 机箱两侧可旋转把手, 方便主机携带;
6) 可快速开启安全卡门仓, 方便取放IC卡;
7) 主机开关采用凹体设计, 有效防止误开、 关;
8) 主机面板具有状态指示灯, 便于实时掌控设备运行情况;
9) 主机配备安装支架, 可方便集成到标准机柜。
3.2 简要技术特性
3.2.1 接收性能
1) 接收信号频率: 2491.75±4.08MHz( 扩频频谱零点带宽) ;
2) 接收灵敏度: 观测卫星角度为方位角0°～360°, 仰角10°～75°, 用户机天线输入端卫星信号电平为-157.6dBW时, 接收信号误码率不大于1×10-5;
3) 任意两通道时差测量误差: ≤10ns( 1s) ;
4) 接收通道数: ≥6;
5) 首次捕获时间: ≤7s( 95%, 用户机从开机至接收并解调出信息所需的时间) ;
6) 失锁重捕时间: ≤1s( 95%) 。
3.2.2 发射性能
1) 发射信号频率: 1615.68MHz±4.08MHz;
2) 发射信号频率准确度: 优于5×10-7;
3) 发射信号EIRP值: 方位角0°～360°, 仰角10°～75°时, 发射信号EIRP值≥12dBW且≤19dBW;
4) BPSK载波相位调制偏差: ≤±3°;
5) 发射信号载波抑制: ≥30dB;
6) 发射信号响应时刻准确度: ≤12.5ns( 1s) ;
7) 带外辐射能量: ≤-80dBW/4KHz( 1MHz～1GHz; 1575.42 MHz±1.023MHz内) 。
3.2.3 设备时延一致性及稳定性
1) 设备时延一致性: 1ms±10ns;
2) 设备时延稳定性: ≤3ns/年( -20℃～＋40℃) 。
3.2.4 整机指标
1) 定位精度: 有标校站地区≤20米( 1s) ; 无标校站地区: ≤100米( 1s) ;
2) 定位成功率: ≥99%;
3) 监收成功率: ≥99%;
4) 指挥管理能力: 下属用户最多可达 个;
5) 存储接收信息能力: 定位信息≥5000点位/用户( 含本机) ;
电文信息≥4000个汉字/用户( 含本机) ;
6) 动态范围: ≤300Km/h;
7) 可靠性: 平均故障时间( MTBF) ≥5000小时;
8) 维修性: 平均维修时间( MTTR) ≤30分钟;
9) 待机功耗: ≤12W;
10) 整机外形尺寸( mm) : 主机: 310×275×50; 天线: Ф190×165;
11) 整机体积: 主机: 0.0036m3; 天线: 0.0034m3;
12) 整机重量: 主机: 3.9Kg; 天线: 2.6 Kg;
13) 线缆长度: ≤20米;
14) 整机使用寿命: 5年( 不包括电池) ;
15) 设备供电: 经过点烟器可外接直流电压工作范围为9～32V;
经过交流适配器可外接100～220VAC, 50～60Hz市电。
16) 电池容量: 3.6Ah( 可支持设备连续4小时以上工作) 。
3.2.5 环境适应性
1) 工作温度: 主机: -20℃～＋55℃;
天线: -40℃～＋55℃;
2) 贮存温度: -55℃～＋70℃;
3) 湿热温度: ＋45℃相对湿度为95%;
4) 冲击: 能承受GJB150.18中”试验五 基本设计试验”( 半正弦波, 峰值加速度20m/s2, 脉冲持续时间11ms, 两次冲击间隔时间大于60ms) , 而具有保持结构和性能完好的能力;
5) 振动: 能承受GJB150.16中”第8类 陆地机动”( 正弦扫描振动, 以5Hz～200Hz～5Hz为一个周期循环扫描, 5Hz～6.12Hz, 恒位移20mm( 峰-峰, 6.12Hz～200Hz, 恒加速度1.5g) ) , 而具有保持结构和性能完好的能力;
6) 淋雨: 能承受GJB150.8所规定的有风源淋雨, 降雨速率10cm/h, 水平风速18m/s。仅对用户机室外单元部分。
3.2.6 电磁兼容性
符合GJB151A-97和GJB152A-97军用设备和分系统电磁发射和敏感度要求。测试2MHz至18GHz电场辐射敏感度( RS103) , 1MHz至18GHz天线谐波和乱真输出辐射发射( RE103) 。
4 安装连接
4.1 主机前面板介绍( 参见图2)

图 2 主机前面板示意图
1) 把手: 左右各一个, 为对称结构, 方便携带;
2) 工作指示灯: 从左到右依次为信号波束指示灯、 发射指示灯、 电源指示灯和充电指示灯。波束指示灯为蓝色, 在收到信号时为常亮状态, 无信号时为不亮状态。发射灯在设备发射瞬间会闪烁一次, 为绿色指示灯; 接收到通信信息也会闪烁一次。电源灯在主机加电状态下常亮为红色。充电灯在主机连接交流适配器后常亮, 电池电量不足时为红色, 电量充分时为绿色;
3) 主机电源开关: 主机电源控制开关。
4.2 主机后面板介绍( 参见图3)

图 3 主机后面板示意图
1) 主机出厂标牌: 主机铭牌, 标注有主机名称、 出厂编号、 出厂日期和单位名称;
2) 串口1: 经过串口线与笔记本电脑串口相连, 连接电脑北斗一号指挥型用户机监控软件使用。
3) 天线电缆接口: 经过天线电缆与天线连接;
4) 串口2: 升级程序使用, 也可连接电脑北斗一号指挥型用户机监控软件使用;
5) 主机电源接口: 形状为2芯, 此接口与交流适配器相连, 给主机供电;
注: 请使用本产品配备的专用线缆, 连接时要选择匹配的端口, 不配套的端口一般无法连接, 切勿野蛮操作。
4.3 IC卡的安装
1) 如图4所示, 用十字螺丝刀拆下保密模块舱盖的四个螺丝, 打开保密模块舱盖;

图 4 打开保密模块舱盖示意图
2) 向里推动IC卡锁紧机构;
3) 安装IC卡时, 注意安装方向; ( 参见图5、 图6)

图 5 IC卡示意图

图 6 保密模块装卡示意图
4) 将IC卡用其锁紧装置锁紧;
5) 再将IC卡的卡仓用螺钉固定。
注: 指挥型用户机IC卡的配置为一机一卡, 禁止指挥型用户机换卡使用。
4.4 主机的安装连接
安装: 主机有两种安装方式, 一种为便携式, 另一种为机架式安装方式。
1) 便携式

图 7 便携式示意图
如图7所示: 用户可双手提住指挥机的两侧的把手, 便于携带。可放置于水平的桌面上。
2) 安装机架式

图 8 安装机架式示意图
如图8所示: 用户可将指挥机安装于标准19′安装机架。
安装步骤: 首先将指挥机两侧的把手和四角的保护胶垫取下; 然后将装车支架安装于上图所示位置; 最后将指挥机安装于固定机架上即可。
4.4.1 连接
如图3所示, 需连接主机后面板上的串口1、 天线电缆接口和主机电源接口。
注: 使用时接口安装参照接口小标识。
4.4.2 天线电缆的连接方法
1) 天线电缆的两端是对称的, 任意一端连接主机端或天线端都能够;
2) 连接天线电缆时, 将电缆接头一端与主机端天线电缆接口对正后, 用手指捏住天线电缆接头最前端金属部位向顺时针方向旋转, 拧紧到位即可; 天线电缆另一端接头连接天线, 方法与主机端连接方法相同。
4.4.3 串口线的连接方法
1) 串口线一端为9芯航空插头, 与主机上的串口1相连。用手指捏住插头最前端部位, 与主机上的串口1对准后向顺时针方向旋转, 听见”咔嗒”声后即连接到位;
2) 串口线另一端与笔记本电脑的串口相连。如果笔记本电脑上没有串口, 能够与USB转串口接口连接。
注: 面板上有两个串口插座均可连接指挥机操作软件。
注: 随机附带USB转RS232转接头, 要求使用时, 与笔记本电脑串口一一对应; 否则需重新安装串口的驱动程序。且当重新安装笔记本电脑的系统后, 应重新安装USB驱动程序。
4.4.4 交流适配器的连接方法
交流适配器一端为2芯航空插头, 与主机上的电源接口相连。用手指捏住插头最前端部位, 与主机上的电源接口对准后向顺时针方向旋转, 听见”咔嗒”声后即连接到位。另一端连接到220V交流市电插座上。
4.5 天线的安装连接
天线的安装方式有吸附式安装和机械式安装两种方式。
1) 吸附式安装: 如图9所示, 天线底部有8块圆形磁铁, 用黑色橡胶皮包住, 能够吸附在铁质的车顶上, 也能够将天线放置于水平的平面上。将天线连接线缆与天线线缆接口连接( 连接方法与主机端方法相同) ;

图 9 天线示意图

2) 机械式安装: 如图10所示, 天线底部有4个M5螺纹孔, 可配合安装支架机械固定。( 安装支架可根据客户特殊需求进行定制)

图 10 机械式安装支架示意图
5 使用注意事项
5.1 使用前注意事项
1) 检查IC卡是否已装入保密模块舱内;
2) 检查天线电缆与主机以及天线是否正确连接;
3) 检查天线是否放置在空旷无遮挡的环境中;
4) 检查主机串口线是否与笔记本电脑正确连接;
5) 检查笔记本电脑USB驱动程序是否安装;
6) 检查主机电源线与电源正确连接。
5.2 使用过程中注意事项
1) 使用时天线应水平放置, 朝向南方区域应空旷无遮挡, 否则会影响收星效果;
2) 使用时, 应避免尖锐的物体碰撞天线的表面, 以免造成天线罩的破裂;
3) 天线的连接电缆及接头应避免硬性弯折和重力挤压, 以免造成电缆线和接头的折断和脱落;
4) 应避免天线和主机接触腐蚀性物质, 包括气体、 液体和固体;
5) 主机应放置在干燥、 通风的地方使用;
6) 主机在使用时, 应避免磕碰、 硬物划伤及跌落等;
7) 严禁进行热插拔操作;
8) 严禁在开机状态下拆装IC卡, 否则会烧毁IC卡;
9) 机器在发射瞬间, 人员尽量远离天线。
5.3 使用后注意事项
1) 天线在雨天或潮湿天气使用后, 应擦拭干净风干后再收入仪器箱;
2) 天线收入仪器箱内时, 天线罩在上, 底盘在下放置。
5.4 IC卡使用注意事项
1) IC卡为机密级, 要妥善保管;
2) 一机一卡不可互相交换使用;
3) 严禁对卡进行弯折等破坏性操作。
5.5 电池使用注意事项
1) 用户机电池是专用电池, 不可用于其它仪器设备;
2) 电池充电必须使用专用充电器;
3) 使用中必须保证电池正、 负极与负载可靠接触;
4) 电池在工作环境要求范围内使用;
5) 严禁对电池进行短路、 过充、 拆卸、 焚烧;
6) 不允许将电池组与酸性物质或其它腐蚀性物质放在一起, 不得接近火源;
7) 电池应以25％的额定容量储存。从入库储存日期算起, 每三个月应将电池用充电器充电60分钟。
5.6 使用软件之前准备步骤
1) IC卡已经装入保密模块舱;
2) 主机与天线已经正确连接;
3) 主机交流适配器已经正确连接;
4) 串口线与笔记本电脑串口已经正确连接;
5) 主机电源按钮已经打开, 处于开机状态;
6) 打开指挥机监控软件, 输入默认开机密码”123456”后进入到软件操作界面。
6 整机的常见故障与排除方法
6.1 无法正常开机
1) 检查电源线是否接紧;
2) 检查外接电源供电是否损坏;
3) 排除以上故障原因, 请联系厂家进行维修。
6.2 开机后, 打开指挥机软件, 显示无用户卡
1) 检查IC卡是否装入保密模块舱中;
2) 检查IC卡序列号输入是否正确;
3) 检查IC卡本身是否损坏;
4) 排除以上故障原因, 请联系厂家进行维修。
6.3 开机后, 卡自检正常, 无波束信号
1) 检查天线有无破损、 裂缝;
2) 检查天线朝向南方区域是否有遮挡;
3) 尝试换个地点使用;
4) 排除以上故障原因, 请联系厂家进行维修。
6.4 设备接收信号正常, 无法正确接收到定位或通信信息
1) 用户定位或通信申请的频度超出限制, 请按照定位或通信申请的频度进行操作;
2) 检查用户定位或通信申请是否未成功发送, 查看有无发送失败提示信息;
3) 检查天线表面有无破损、 裂缝;
4) 确认附近有无干扰源;
5) 确认卫星地面站对该卡是否开通;
6) 排除以上故障原因, 请联系厂家进行维修。
