公园景区无线公共广播与背景音乐系统的设计方案

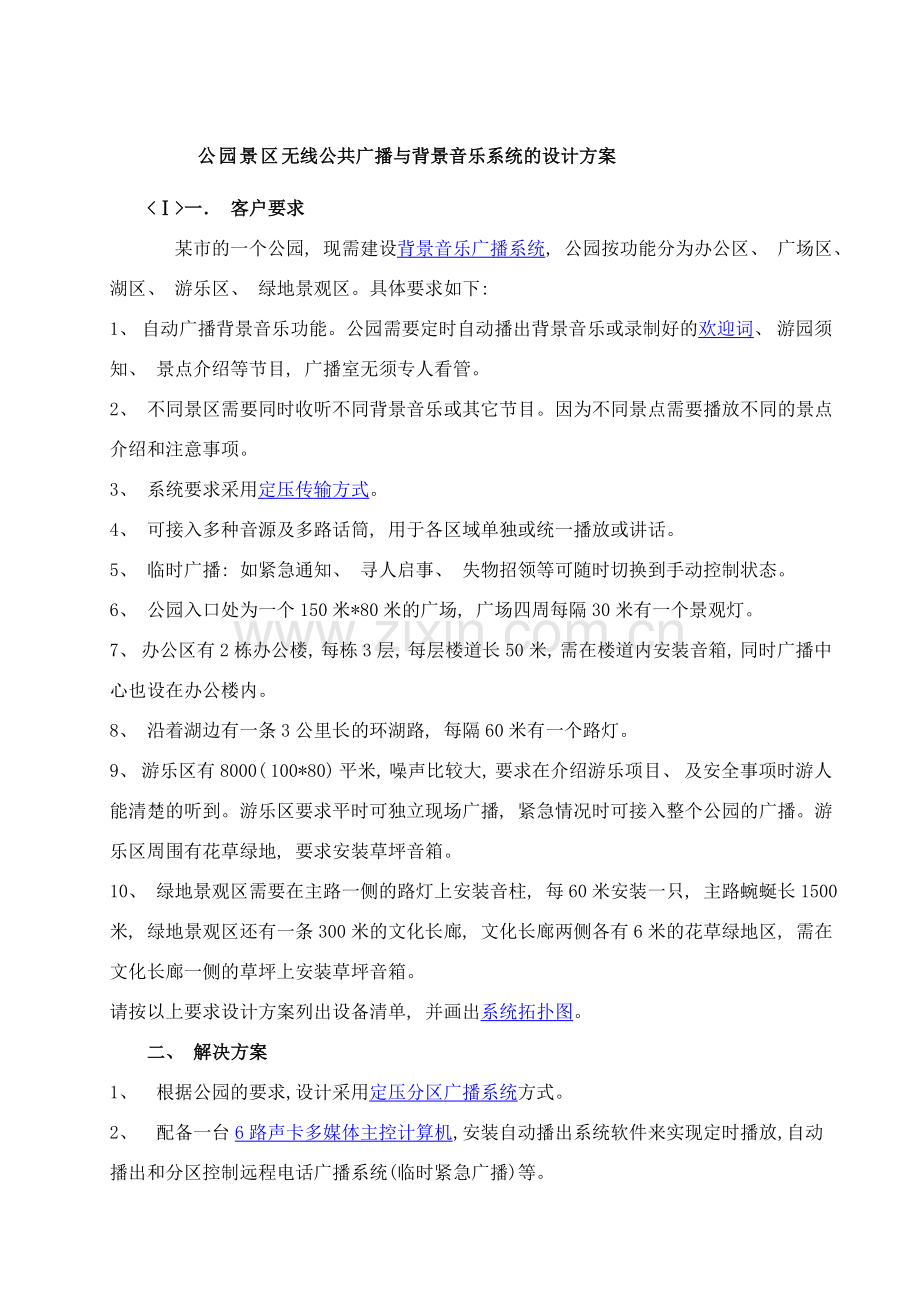

<Ⅰ>一． 客户要求
    某市的一个公园, 现需建设背景音乐广播系统, 公园按功能分为办公区、 广场区、 湖区、 游乐区、 绿地景观区。具体要求如下:
1、 自动广播背景音乐功能。公园需要定时自动播出背景音乐或录制好的欢迎词、 游园须知、 景点介绍等节目, 广播室无须专人看管。
2、 不同景区需要同时收听不同背景音乐或其它节目。因为不同景点需要播放不同的景点介绍和注意事项。
3、 系统要求采用定压传输方式。
4、 可接入多种音源及多路话筒, 用于各区域单独或统一播放或讲话。
5、 临时广播: 如紧急通知、 寻人启事、 失物招领等可随时切换到手动控制状态。
6、 公园入口处为一个150米*80米的广场, 广场四周每隔30米有一个景观灯。
7、 办公区有2栋办公楼, 每栋3层, 每层楼道长50米, 需在楼道内安装音箱, 同时广播中心也设在办公楼内。
8、 沿着湖边有一条3公里长的环湖路, 每隔60米有一个路灯。
9、 游乐区有8000( 100*80) 平米, 噪声比较大, 要求在介绍游乐项目、 及安全事项时游人能清楚的听到。游乐区要求平时可独立现场广播, 紧急情况时可接入整个公园的广播。游乐区周围有花草绿地, 要求安装草坪音箱。
10、 绿地景观区需要在主路一侧的路灯上安装音柱, 每60米安装一只, 主路蜿蜒长1500米, 绿地景观区还有一条300米的文化长廊, 文化长廊两侧各有6米的花草绿地区, 需在文化长廊一侧的草坪上安装草坪音箱。
请按以上要求设计方案列出设备清单, 并画出系统拓扑图。
二、 解决方案
1、 根据公园的要求,设计采用定压分区广播系统方式。
2、 配备一台6路声卡多媒体主控计算机,安装自动播出系统软件来实现定时播放,自动播出和分区控制远程电话广播系统(临时紧急广播)等。
3、 要实现不同景区需要同时收听不同背景音乐或其它节目。因为不同景点需要播放不同的景点介绍和注意事项.即要求系统实现分区广播,还要在每个区单独进行配备前置放大器和功放以及从主控计算机机中设定好不同的背景音乐。
4、 公园按功能分为办公区、 广场区、 湖区、 游乐区、 绿地景观区。

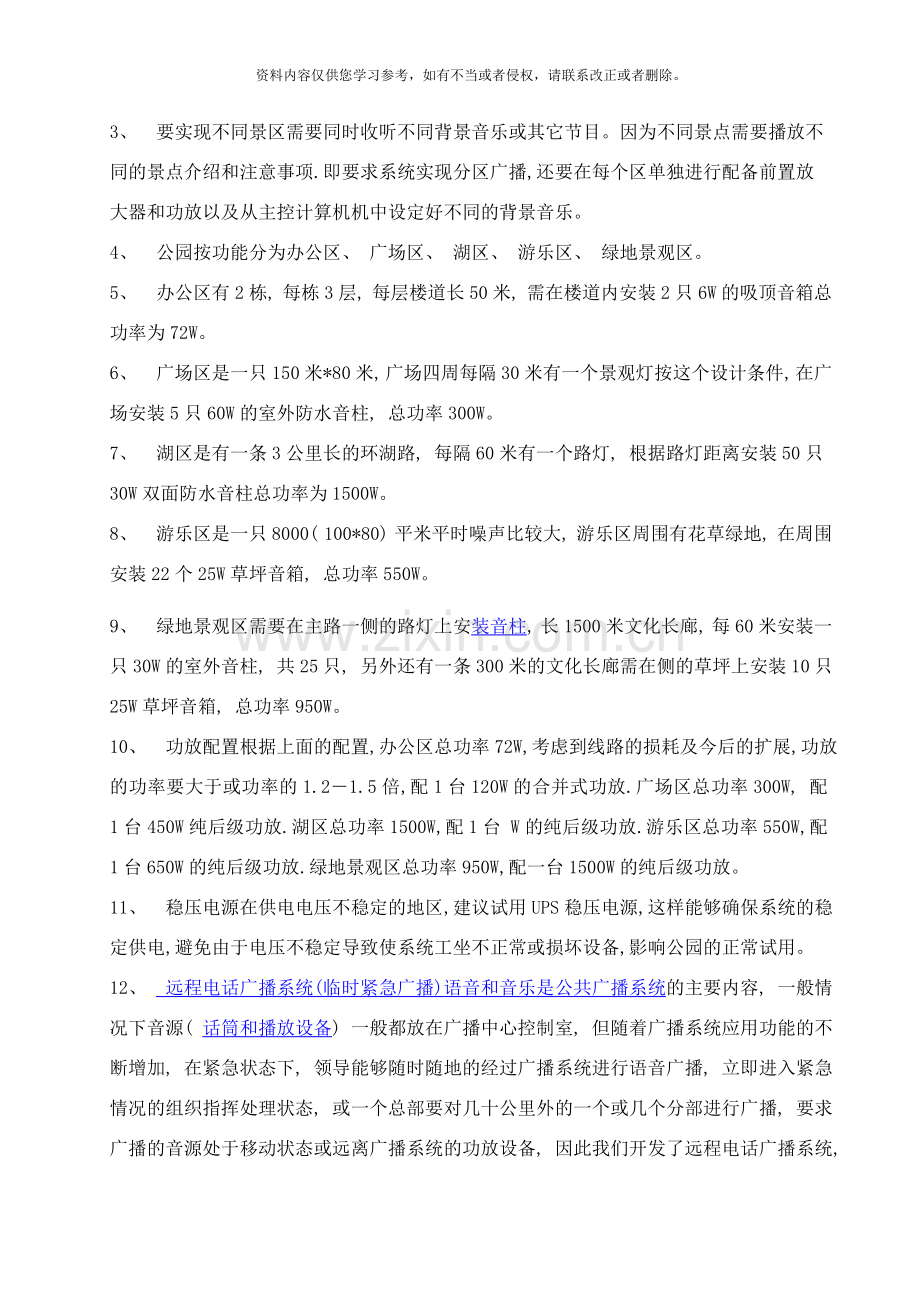

5、 办公区有2栋, 每栋3层, 每层楼道长50米, 需在楼道内安装2只6W的吸顶音箱总功率为72W。
6、 广场区是一只150米*80米, 广场四周每隔30米有一个景观灯按这个设计条件, 在广场安装5只60W的室外防水音柱, 总功率300W。
7、 湖区是有一条3公里长的环湖路, 每隔60米有一个路灯, 根据路灯距离安装50只30W双面防水音柱总功率为1500W。
8、 游乐区是一只8000( 100*80) 平米平时噪声比较大, 游乐区周围有花草绿地, 在周围安装22个25W草坪音箱, 总功率550W。
9、 绿地景观区需要在主路一侧的路灯上安装音柱, 长1500米文化长廊, 每60米安装一只30W的室外音柱, 共25只, 另外还有一条300米的文化长廊需在侧的草坪上安装10只25W草坪音箱, 总功率950W。
10、 功放配置根据上面的配置,办公区总功率72W,考虑到线路的损耗及今后的扩展,功放的功率要大于或功率的1.2―1.5倍,配1台120W的合并式功放.广场区总功率300W, 配1台450W纯后级功放.湖区总功率1500W,配1台 W的纯后级功放.游乐区总功率550W,配1台650W的纯后级功放.绿地景观区总功率950W,配一台1500W的纯后级功放。
11、 稳压电源 在供电电压不稳定的地区,建议试用UPS稳压电源,这样能够确保系统的稳定供电,避免由于电压不稳定导致使系统工坐不正常或损坏设备,影响公园的正常试用。
12、 远程电话广播系统(临时紧急广播)语音和音乐是公共广播系统的主要内容, 一般情况下音源( 话筒和播放设备) 一般都放在广播中心控制室, 但随着广播系统应用功能的不断增加, 在紧急状态下, 领导能够随时随地的经过广播系统进行语音广播, 立即进入紧急情况的组织指挥处理状态, 或一个总部要对几十公里外的一个或几个分部进行广播, 要求广播的音源处于移动状态或远离广播系统的功放设备, 因此我们开发了远程电话广播系统, 它能够利用移动电话和公共电话网络完成远程广播的需求。
三、 主要功能
自动播放功能----系统可按设置的时间表经过自动播放软件, 全自动播放节公共场所、 旅游景点其它自选广播音乐和节目, 同时小可设置不同的音乐铃声。
排播放课表----根据公共场所、 旅游景点教学和管理的需要, 系统可预排一天和一周播放课表, 每天的播放表可任意设定, 不受时段和时间长短的限制, 一周的播放表编排好后, 每天计算机开机后, 系统将自动判断星期几, 然后按照排好的播放表自动播放。可存储、 修改、 编辑播放表。
循环功能----编排好一周的播放时间表后, 全年可循环播放, 而无需每周重设。
播放容量大----由于是经过计算机来实现自动播出的, 因此可把成千上万的背景音乐或录制好的欢迎词、 游园须知、 景点介绍等节目存储在计算机中, 形成有声文件素材库, 供编排播放表时进行选择, 还可播放光盘上的音频文件。
播放多种文件格式----计算机播出系统可播放WAV、 MID、 WMF、 MP3等多种音频文件格式, 同时支持CD盘播放各种音乐节目。
设定播放标识符----可根据播放内容自行设定各类播放标识符, 背景音乐或录制好的欢迎词、 游园须知、 景点介绍等节目。
播放临时广播----该系统分手动和自动两种方式, 公共场所、 旅游景点若有临时要播放的广播内容, 可随时结束自动播放状态, 进入手动播放状态进行播放。
兼容功能----自动播出系统可加在任意一种广播系统中如: 有源广播系统、 定压广播系统、 调频广播系统、 无线广播系统等。
分区控制功能----系统加上分区控制器, 可根据播放内容的不同, 分路控制各个区域的扬声器定时播放。
移动广播----讲话人可经过手机电话随时随地接通单位的广播系统进行广播, 而不受广播时间地点的限制。如学校、 部队、 公共场所等在举办重要活动, 或发生紧急情况时, 组织者和领导在现场可立即用手机接通广播系统, 经过广播系统进行现场的组织和指挥工作。
远程广播----系统可经过公共电话网络系统对远程的广播系统进行音乐播放和远程讲话, 如大学的总校同时对本校和几十公里外的一个或几个分校进行广播。
自动接听挂断----当经过电话接通广播系统时, 系统具有自动接听和挂断功能, 无需手动控制。
自动播放----当系统为智能广播系统时, 远程的数字音源也可经过电话网络系统实现定时自动播放。
四、 设备清单
设 备 名 称
设 备 型 号
数 量
主控电脑
流行配置
1
主控系统
GMTD-BCS金迈视讯GMTD广播主控软件,多通道广播自动播出软件,通讯控制卡等
1
八路分区器
金迈视讯 GMTD-8DV
1
前置放大器
PA-2181P
6
纯后级定压功放
PA-8002, W (用于湖区)
1
纯后级定压功放
PA-7002, 1500W(用于绿地景观区主路,文化长廊)
1
纯后级定压功放
PA-4002, 450W (用于广场区)
1
纯后级定压功放
PA-5002, 650W(用于游乐区)
1
合并式功放
PA- , 120W(用于办公区)
1
DVD
奇声
5
卡座
SCR-398
1
话筒
BK-240
6
吸顶天花喇叭
WA-111,6/10W,吸顶喇叭 (用于办公区)
12
室外防雨音柱
WS-484,30/60W,全天候防雨防潮 (用于广场区)
5
室外双面防雨音柱
WS-441,20/30W,全天候防雨防潮 (用于湖区)
50
室外防雨音柱
WS-484,30W,全天候防雨防潮(用于绿地景观区主路)
25
草坪音箱
GM860-4 25W(用于游乐区)
22
草坪音箱
GM860-2 25W(用于绿地景观区文化长廊)
10
UPS(稳压)电源
5000VA可延时30分钟
1
电话广播控制器
GMTD-PH01
1
线缆线材

需咨询报价请致电我公司

<Ⅱ>景区
景区无线智能广播系统是长沙创维电子在深入调研旅游景区运营现状后的基础上, 根据旅游景区的自身特点和中国旅游广播的发展方向, 专门开发的集”紧急安全疏散、 景区统调管理、 景点分区广播”于一体的智能广播系统, 该系统采用VC编程、 单片机控制、 SCA副载波等先进科学技术, 实现了”音源数字化、 播放自动化、 管理智能化、 扩展自由化”广播新四化标准, 搭建了无人值守自动背景音乐广播平台。
景区无线智能广播系统特点如下:
1、 无线方式传输广播和控制信号, 免布音频和控制线;
2、 采用国内先进PLL锁相环和SCA技术确保音频和控制频率稳定;
3、 接收音箱多种供电模式, 没有电源线景点可用太阳能供电。
景区应急智能广播系统功能如下:
1、 可任意分区、 分组、 点对点对某个或某些景点广播;
2、 可自动定时定点播放景区背景音乐、 开关园通知和游客注意事项;
3、 带紧急广播功能, 可手动播放或紧急通知疏散信息;
4、 可兼容流行数字、 模拟各种广播格式, 音源选择广泛;
5、 可作为突发事件紧急启动预案, 确保游客安全。
长沙创维电子专业致力于数字化智能广播系列产品的研发。公司根据当前中国旅游业的要求, 结合旅游广播的现状与发展方向, 采用FM调频调制与频分复用技术、 单片机编解码技术、 VB软件编程技术等有机结合, 在国内率先开发出适合中国旅游业需要的HX- FM-SCA数字化可寻址旅游智能广播、 HX-6000数字硬盘多路自动播放等系列产品。系统以其独特的设计理念, 全面实现了”音源数字化、 播放自动化、 管理智能化、 扩展自由化”。HX- FM-SCA数字化可寻址旅游智能广播系统无需布线, 音频、 控制信号均采用无线传输的方式实现了旅游广播”无线通”或”一线通”。在终端接收音箱部分, 采用就地供电的方式, 对于不便布线的地方, 我们采用太阳能供电的方式解决旅游景区布线难的问题。
调频广播是一种以无线发射的方式来传输广播的设备。具有无需立杆架线, 覆盖范围广, 无限扩容, 安装维护方便, 投资省, 音质优美清晰的特点。彻底解决了传统有线广播布线困难、 安装复杂、 扩容性差等问题。对于当前规模大、 地域广的区域来说, 调频广播具有传统的有线广播无法比拟的优越性。
采用无线调频传输广播方式具备的优点:
1.安装简单、 维护方便: 无线调频广播只要将发射机和发射天线用馈线相连, 再将发射天线立在室外的至高点,终端使用调频音箱, 通上市电即可接收调频广播。设备检修也很简便, 只需检测某个终端音箱或前端设备即可。完全避免了传统广播检修难的问题。( 有线广播的检修需要从接收终端、 线路再到前端设备一路检测, 方能判断是哪部分的问题。)
2.无限扩容、 发展无瓶颈: 无线调频广播只要在无线调频信号覆盖的范围以内, 使用无数个调频接收功放和调频音箱都能够接收, 可无限扩容。彻底解决了有线广播扩容难的问题。
3.可对点寻址广播: 调频广播的前端使用编码遥控, 可对终端的某个点或某个区进行点对点的远程控制。
4.性能稳定:
调频发射机采用的是微电脑锁相, 发射频率不漂移。
调频发射前级采用了当前最先进的双锁频副载波( SCA) 遥控编码技术, 频率准确稳定, 遥控音箱开关机可靠无误。
调频接收音箱设置了三道防火墙( 频率、 编码、 地址码) , 音箱要打开正常广播必须要同时接收到这三种信号, 缺一不可, 因此坚决杜绝误开机和”半夜鸡叫”的现象发生。
三道防火墙的特点:
频率: 调频接收设备采用晶振定频的方式, 使用晶振将接收频率牢牢地锁定在一点, 频率绝不漂移。也不受气候、 温度等外界因数的变化而改变频率。
编码: 调频接收设备需要接收到前端副载波( SCA) 遥控编码信号,而且将此译出。在此过程中即可识别出, 接收到的编码信号是否是所设定的自己相对应的编码信号, 是则打开, 否则相反。
地址码: 每个调频接收设备都可设定一个地址码, 只有接收到了属于自己的特定地址码, 方可打开。

( 一) 、 设计依据
1．《有线电视广播系统技术规范》
2．国标GB50200-94《有线电视广播系统技术规范》
3．《民用建筑电气设计规范》GBJ/T16-1992
4．《30MHz-1GHz声音和电视信号电缆分配系统》GB6510-86。
5．《工业企业通信设计规范》GBJ42-1981
6．国际电联 ITU - T有关标准
7．建筑、 通信有关行业标准
( 二) 、 设计原理
1．实现”音源的数字化、 播控的自动化、 管理智能化、 扩展自由化”;
2．实现多路音源传输和控制传输的”一线通”或”无线通” , 做到布线简洁化, 线路维修的零计划;
3．实现接听方式多样化, 既能兼容传统广播又能实现有线无线兼容收听;
4．实现功能多元化, 采取国内外最先进的技术做到功能先进、 经济实用、 可扩容、 可升级;
( 三) 、 设计方案
1．数字化旅游景区智能调频广播系统的一个突出点便是数字化, 指的是播放音源的数字化, 不但能兼容现代流行的各种音频文件格式, 而且能与INTERNET连接接收网络上关于旅游业和旅游者的最新动态; 另一个突出点是系统智能化, 指的是对每个音箱管理智能化、 播放自动化, 能够远程对音箱进行开关机操作、 音量调谐操作、 分区和地址修改操作等。本方案采用利用先进计算机编程技术、 单片机技术、 数字通讯技术开发研制的HX-6000智能广播控制软件及HX-2500 SCA可寻址编码控制器作为数字播放前端和控制设备,下面将对这些产品做详细的介绍。
◆HX-6000智能广播控制软件
u 多级别用户管理设置, 确保软件管理方便, 安全运行。
u 多播放引擎年、 月、 周、 日自动循环播放模式与控制外设、 接收终端有效结合。
u 接收终端播放音量、 频道、 地址远程初始化设置。
u 软件对接收终端任意分区编组, 不受播放频率限制。
l 根据播放任务,软件远程自动修改终端接收频道。
u 多播放引擎自动播放任务实时监视。
u 任意分区和终端紧急播放。
u FSK控制信号传输, 误码率低, 稳定可靠。
◆ HX-2500 SCA可寻址编码控制器
HX-2500 SCA副信道数字编码器是智能调频系统的控制与数据编码变换、 传输的关键处理设备电。它利用频移键控( FSK) 方式将数字量的控制信号改变为模拟载波, 混入调频广播的副信道传输, 控制信号不单独占用频点, 节约了频率资源。本编码调制器采用DDS技术进行直接调频, 具有频谱干净, 频率准确无漂移, 占用带宽小的特点, 保证了接收端的低误码。传输通道透明, 即可用与本公司的智能调频系统, 也可单独用于中低速数据传输, 主要特点如下:
l 支持RS-485和RS-232两种控制方式输入;
l 数据通信速率可达2400bit/s;
l 信号数字处理严格, 波形相位精确无误码;
l 内置有源滤波器, 确保对声音信道无干扰
l 信号传输半径基本等同于广播覆盖范围;

2.数字化旅游景区智能调频广播系统”广播、 控制信号”的传输, 采用国际最先进的SMD技术设计制造的最新型的调频发射机, 把广播信号调制成无线载波信号、 控制信号调制成SCA副载波信号, 经馈线经过发射天线在空间无线传输。
◆HX- 调频发射机
HX- 调频广播发射机是长沙创维电子有限公司设计制造的广播专用设备。本调频发射机能将NICAM—728卫星广播数字声解码器接收到的广播信号, 自办的有线广播音频信号以及音响设备送出的音频信号转换成调频信号, 经过天线发射传送到终端用户。
本设备采用当前先进的大规模数字频率合成直接调频方案, 杂波少、 谐波抑制好、 效率高、 性能好、 工作可靠、 使用方便和物美价廉等优点, 是中国广大城乡调频广播覆盖率和大学外语听力广播的理想设备。
本机主要特征:
①采用国际上先进的数字频率合成技术, 载频频率PLL同步锁相。
②频率预置直接、 方便、 快速。
③整机全固态化, 功率管全部产品采用进口原装大功率管。
④设置多级带通滤波器及低通滤波器, 具有极高的谐波抑制度。
⑤机箱采用国际标准机箱结构, 造型美观大方, 数控设备专业加工。
本机技术指标
①发射频率范围: 70-90MHz, 87--108MHz, 5 MHz分段可调, 步进100KHz;
②输出阻抗: 50Ω L16接头;
③非线性失真: <1%
④音频输入电平: -20dBm~4dBm自动AGC控制
⑤频率响应: 30Hz~15kHz±1dB
⑥音频预加重: 50us
⑦信噪比S/N: ≥ 60dB
⑧射频输出功率: 100W
⑨寄生输出: ≤ -50dB
⑩工作条件: 环境温度为-30℃至+60℃ 可连续工作

HX-2020调频发射天线

3.旅游景点收听设备
3.1、 FM75-25W室外调频音柱
调频音箱( 柱) 是旅游景点数字化无线智能调频广播终端收听设备, 她的性能直接影响到整个系统的音质音色和可靠性。由于普通调频音箱存在着诸多问题:如频率漂移,镜像干扰,静噪不灵等, 用户在使用中深感不便,从而阻碍了调频共缆传输系统的普及和发展。
我公司针对这些不足之处,以全新的思路解决了这些弊端,我们采用了特制晶振作为本振电路,由于石英晶体稳定度很高,因而不再存在频率漂移问题,该调频音柱能够在-30℃—+70℃温度范围内正常工作而不会出现频漂或停振现象。同时我们在电路上采取了许多特殊的技术,使得自动开关机非常可靠,电压适应范围很广。
音柱为野外防雨型, 采用铝合金材料, 一次成外表涂覆防雨玻璃纤维层, 正面采用防水网布, 外罩防雨金属网罩, 确保室外使用。 该系列音柱外观豪华, 音质优美动听, 非常适合旅游景点、 社区、 宾馆、 学校作为室外音频播放。
3.2草坪可选用室外造型音箱
草坪音箱造型奇特、 巧夺天工、 音质浑厚、 音色甜美动人, 可与秀美景色有机融为一体, 使景色在幽雅的音乐声中活灵活现, 动态展示其迷人的文化内涵。

4.多元化的广播收听方式, 架构暂新广播空间。
●采用调频音箱直接收听。
●采用FM4210+功放+定压音箱/草坪音箱的方式收听。
●可与原广播系统结合收听。

四、 技术支持及售后服务
创维电子以最终用户满意为最高目标, 为工程商及代理商提供全方位服务, 包括售前方案技术支持、 售中施工技术支持和售后服务, 保证用户在各个环节都能得到创维电子强大、 周到的技术保障, 完全免除工程商后顾之忧。
