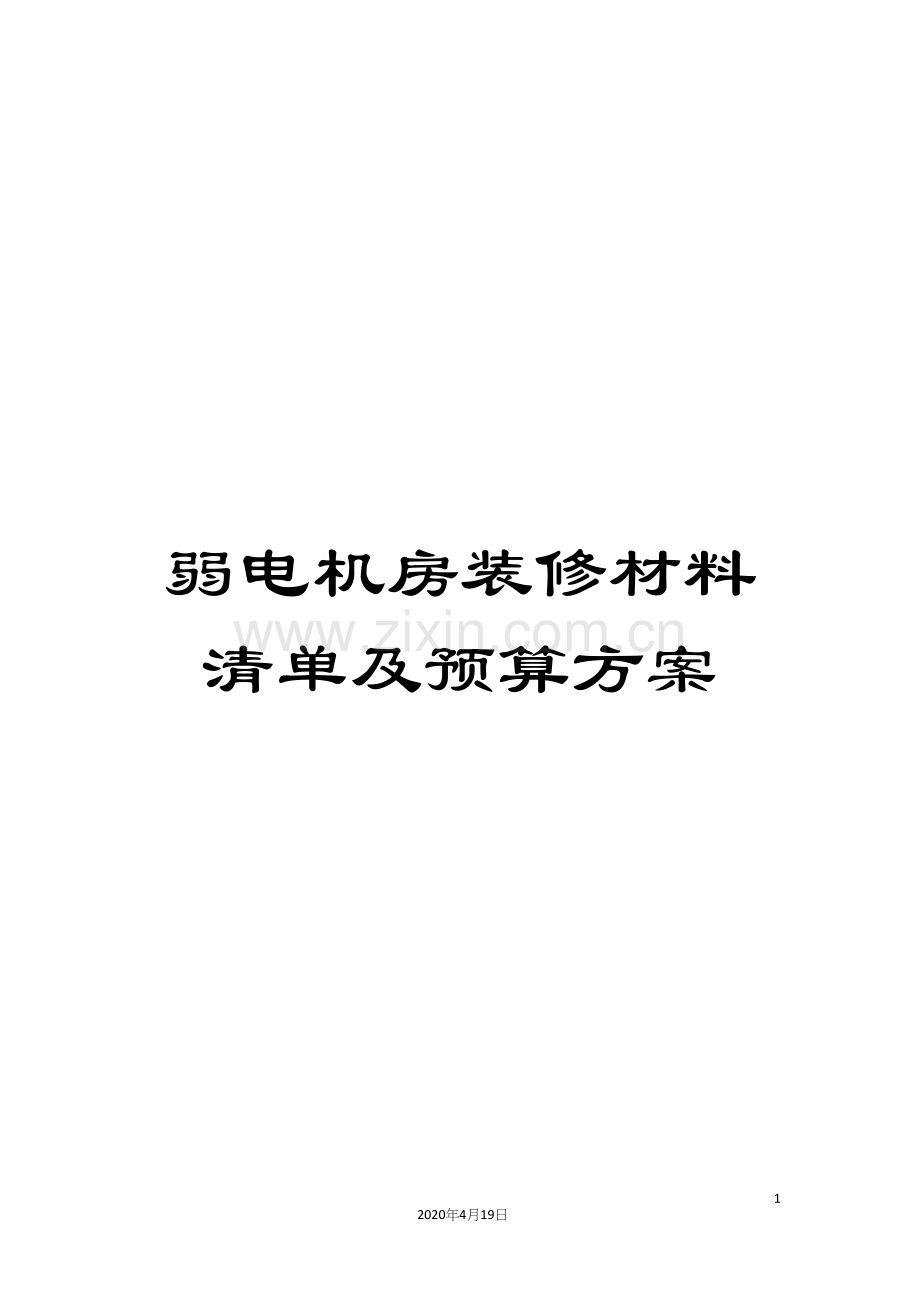

弱电机房装修材料清单及预算方案.docx

弱电机房装修材料清单及预算方案

9
2020年4月19日
文档仅供参考，不当之处，请联系改正。

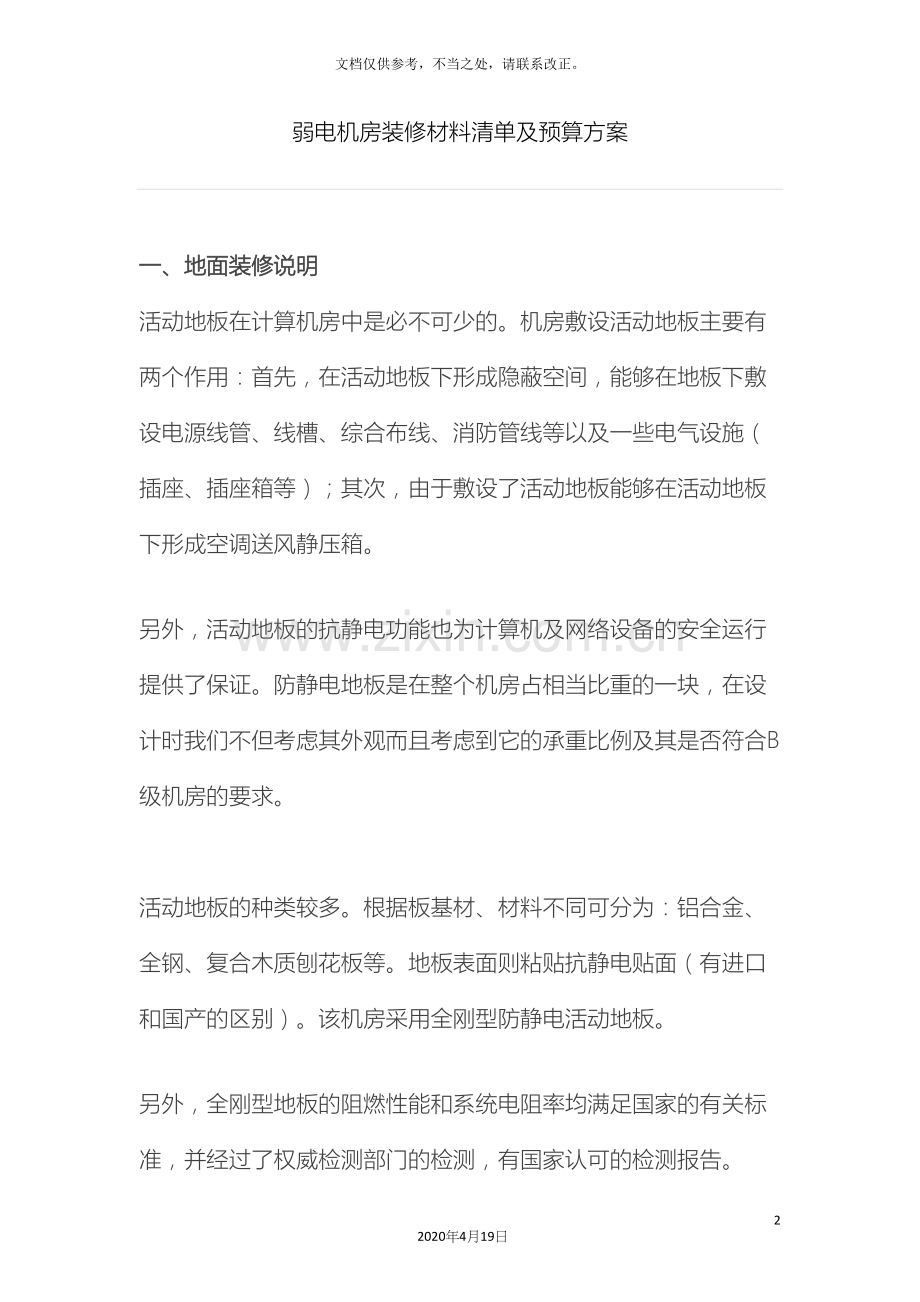

弱电机房装修材料清单及预算方案

一、地面装修说明
活动地板在计算机房中是必不可少的。机房敷设活动地板主要有两个作用：首先，在活动地板下形成隐蔽空间，能够在地板下敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施（插座、插座箱等）；其次，由于敷设了活动地板能够在活动地板下形成空调送风静压箱。

另外，活动地板的抗静电功能也为计算机及网络设备的安全运行提供了保证。防静电地板是在整个机房占相当比重的一块，在设计时我们不但考虑其外观而且考虑到它的承重比例及其是否符合B级机房的要求。

活动地板的种类较多。根据板基材、材料不同可分为：铝合金、全钢、复合木质刨花板等。地板表面则粘贴抗静电贴面（有进口和国产的区别）。该机房采用全刚型防静电活动地板。

另外，全刚型地板的阻燃性能和系统电阻率均满足国家的有关标准，并经过了权威检测部门的检测，有国家认可的检测报告。

地板下做防尘、防潮处理；
地板做防滑漆，机房区、UPS间及办公区架设防静电地板，地板架空高度为200-300mm；抗静电地板沿墙收边处理。
机房入口处采用抗静电防滑OA地板；机房入口踏步收边处理
在安装防静电地板时，安装紧凑严密，走动时不产生回音，地板面拼接处保持平整，地板采用耐磨、耐高温、绝缘性能好的全刚面层涂料地板。地板下的空间200-300mm。(来源:弱电技术圈)

首先地板的铺设在机房内各类装修施工及固定设施安装完成并对地面清洁处理后进行。
1)建筑地面应符合设计要求，并应清洁、干燥，活动地板空间作为静压箱时，四壁及地面均就作防尘处理，不得起皮和龟裂。
2)现场切割的地板，周边应光滑、无毛刺，并按原产品的技术要求作相应处理。

3)活动地板铺设前按标高及地板布置严格放线将支撑部件调整至设计高度，平整、牢固。
4)活动地板铺设过程中随时调整水平。遇到障碍或不规则地面，应按实际尺寸镶补并附加支撑部件。

5)在活动地板上搬运、安装设备时应对地板表面采取防护措施。铺设完成后，做好防静电接地。
6) 防静电地板技术指标
全钢防静电地板采用优质钢板拉伸成型、点焊、喷塑、内腔填充发泡水泥填料，表面粘贴耐高温非燃级装饰板，四周镶嵌导电嵌条、支架、柄梁、整体镀锌，支架高度可调并能自锁.

特点：
全钢组合结构，强度高，耐冲击能力强；
尺寸精度高，互换性好；
地板可任意切割，安装附件方便；
表面静电喷塑处理，耐蚀性能佳；
防火、防静电、防尘；
四边固定，安装方便；
下部空间可作为空调通风用；
对超重设备而言，只要在地板下增加支架，即能解决承载问题；

拆装方便，只要更换装饰贴面，就能重复使用。我公司生产的全钢防静电高架活动地系列，有PVC贴面，三聚氰氨贴面，玻化石贴面等。根据各种不同的使用场合及用户的要求，能够粘贴不 同的贴面。

适用场所：计算机机房、程控机房、卫星及飞船反射指控中心、监控指挥中心、控制器、电化教室、电子阅览室、有防尘、防静电及需要架空的场合.

全钢防静电地板技术参数（HL600HPL/PVC系列)参照MOB标准制定
型号
品名
规格(mm)
集中荷载
均布荷载(N/m2 )
极限荷载(N )
备注
LB
N
KG
HL600
HL/PVC
HDG800
全钢防静电地板
600*600*30
≥800
≥3550
≥363
≥ 9600

≥
14520

1x105 ～ 1x109Ω
（系统电阻)
600*600*35
HDG1000
600*600*30
≥1000
≥4450
≥453
≥15000

≥
16720

600*600*35
HDG1250
600*600*30
≥1250
≥5550
≥567
≥ 0

≥
2

600*600*35
HDG1500
600*600*30
≥1500
≥6660
≥680
≥23000
≥26400
600*600*35
HL600
HL.PF
/PVC.PF
HDG800
防静电通风地板
600*600*30
≥800
≥3560
≥363
≥5360

≥
8340

600*600*35
HDG1000
600*600*30
≥1000
≥4450
≥454
≥6360

≥
9350

注：1.地板铺设高度能够任意选择。
2.支架承载能力不低于20KN,并与各型号活动地板匹配。

二、 防雷接地设计说明
2.1 防雷设计
机房设计3级防雷、综合接地系统。中心机房做等电位连接.

2.2接地要求
接地系统必须满足以下要求：
1）工作交流接地不大于1Ω
2）安全保护接地不大于1Ω
3）直流工作接地、接地电阻应按计算机系统具体要求确定
4）防雷接地按《建筑物防雷设计规范》中的要求，联合接地下接地电阻小于2Ω。

等电位连接的目的，在于减小需要防雷的空间内各金属部件和各系统之间的电位差。防止雷电反击。应将机房内的主机金属外壳，UPS及电池箱金属外壳、金属地板框架、金属门框架、设施管路、电缆桥架、铝合金窗等金属和弱电设备全部进行等电位连接，并以最短的线路连到最近的等电位连接带或在其它已做了等电位连接的金属物上，且各导电物之间的尽量附加多次相互连接。

另外考虑机房的抗静电要求，根据机房的设计规范，机房的静电电压应为<1KV.必须对抗静电活动地板进行可靠的接地处理，从而保证计算机设备及人员的安全运行要求。

沿机房做一圈铜带接地网，具体做法是选用30x3铜带连接而成，选用绝缘架空安装，整个机房区形成一个环，用两根BVR10的塑铜线与接地网连接。地板支架、机柜外壳、监控设备、UPS、气体灭火设备等接地采用BVR6的塑铜线连接到综合接地汇流牌。机柜内部所有服务器设备用BVR4的塑铜线和机柜做接地连接.

三、材料清单及预算
序号
货物名称
产品品牌
规格型号
数量
单位
单价
合计
1、地面部分

无边全钢抗静电地板
常州“汇丽”
600*600*35mm
42
㎡
450
18900

镀锌角钢支架
唐山钢铁
<40*40*4mm
140
个
15
2100.00

铁制小方钢
唐山钢铁
600*50*1mm
140
根
10
1400.00

不锈钢收口条
合肥“华诚”
1.0mm厚
26
m
65
1690.00

入口台阶制安
<40角钢抗静电地板饰面
1
套
1200
1200.00

毛坯地面找平处理

1
项

.00
2、防雷部分

第一级防雷器
广西“地凯”
DK-380AC60
1
只
1800
1800.00

第二级防雷器
广西“地凯”
DK-220AC40
1
只
980
980.00

第三级防雷器
广西“地凯”
DK-220AC20
1
只
670
670.00

安装配件

3
组
350
1050.00
3、地线部分

 铜牌

30*3mm
20
米
130
2600.00

铜牌支撑

20
套
5
100.00

辅 材

1
组
500
500.00

等电位连接
江苏“远方”
BVR6mm2
1
组
1000
1000.00

接地汇流排

1
组
500
500.00

接地线引线

BVR50mm2
50
米
63.5
3175.00

接地断接箱
定制

1
组
300
300.00

检测联合接地桩子

1
项
500
500.00

防雷工程验收
主管部门收取，按实结算
1
项
3000
3000.00
4、电源部分

综合配电箱
“施耐德”主控
定制
1
台
5500
5500.00

机房阻燃铜芯进线软电缆报（结算按实际需求量）
江苏“远方”
ZRYJVR-5*16 mm2
由大楼建设敷设到位

机柜进线
合肥鸿金
6平方铜单
100
米
5
500.00

插座
正泰
20A五孔
40
套
4
160.00

金属穿管
商丘宏发
KBG Ф25
50
米
3
150.00
5、承重部分

电池柜承重处理
唐山钢铁
50mm角钢
1
组
660
660.00

服务器机柜承重处理
唐山钢铁
50mm角钢
4
组
300
1200.00
6、机柜部分

服务器机柜
图腾
600*1000* mm
4
组
5600
22400.00
A
工程直接费
（以上各项之和）
74035.00
B
工程间接费
（A*15%）
11105.25
C
税      金
（A+B）*4%
3465.61
D
工程合计
A+B+C
88605.86
大写：捌万捌仟陆佰零陆圆整（￥：88606.00）
