学位论文-—桃林沟原始地形图测量.doc

前 言

我的毕业设计题目为桃林沟原始地形图测量。在毕业设计前期，我温习了《地形测量》、《控制测量》、《全站仪测量技术》、《测绘学概论》等知识，并借阅了《数字化测图》、《大比例尺测图》等规范。在毕业设计中，我们通过所学的基本理论、专业知识和基本技能对所测地形图进行资料收集、整理。在毕业设计后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。
毕业设计的两个月里，在指导老师的帮助下，经过资料查阅、资料整理、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。巩固了专业知识、提高了综合分析、解决问题的能力。在野外我学习了拓普康GPT-3000LN全站仪、南方测绘NGS-900静态GPS接收机的使用及注意事项：在进行内业处理时，进一步了解了南方测绘GPS4.400、南方CASS2008成图软件、SV300成图软件、数据通讯等软件的熟悉操作，以上所有这些从不同方面达到了毕业设计的目的与要求。
　　而目前大比例尺野外数字测图主要使用全站仪采集数据。整个工作分为两个阶段：即数据采集（控制测量、地形特征点采集）；内业绘图处理（数据传输、图形绘制和编辑）。

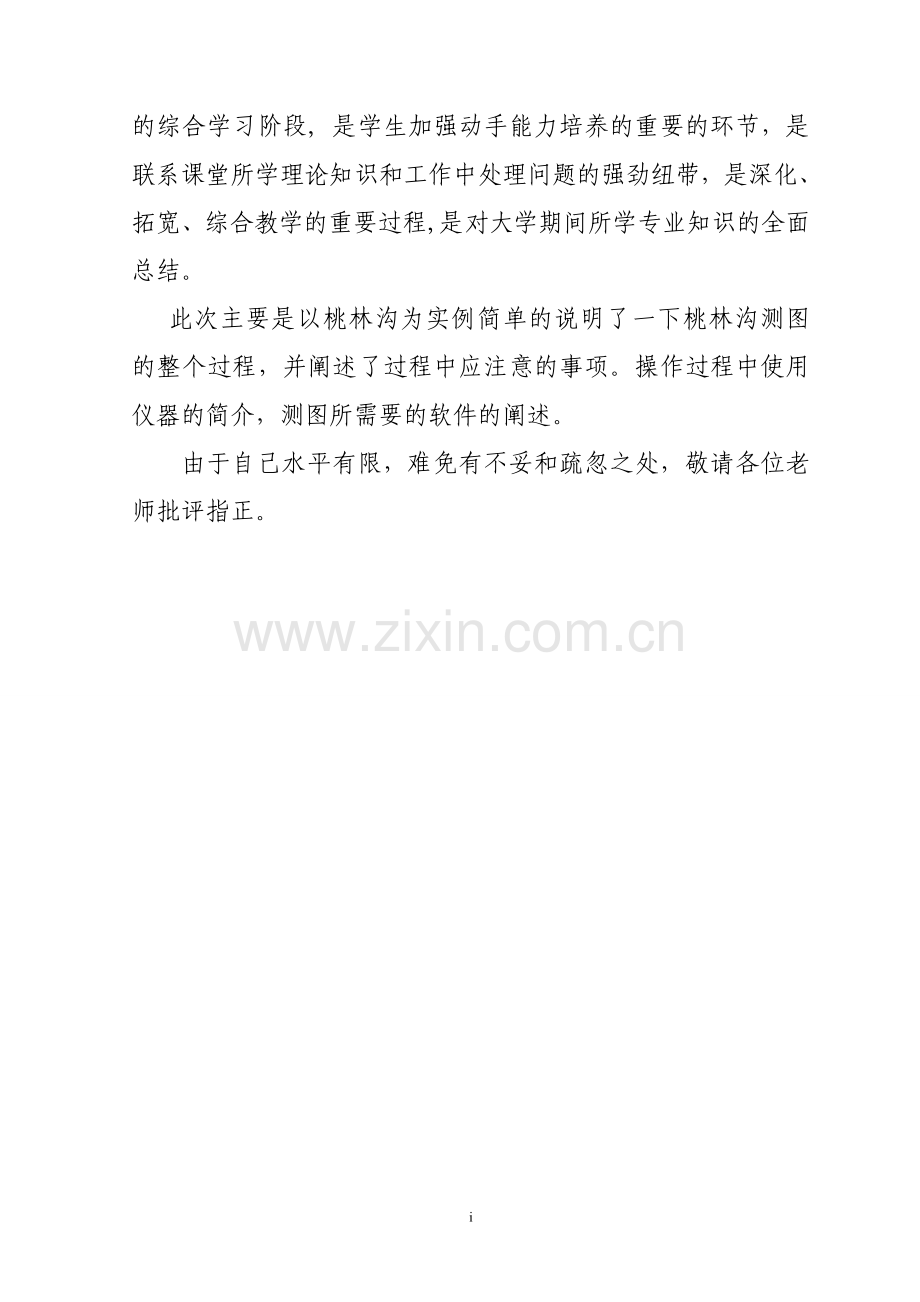

毕业设计是大学教育培养目标实现的重要阶段，是毕业前的综合学习阶段, 是学生加强动手能力培养的重要的环节，是联系课堂所学理论知识和工作中处理问题的强劲纽带，是深化、拓宽、综合教学的重要过程,是对大学期间所学专业知识的全面总结。
此次主要是以桃林沟为实例简单的说明了一下桃林沟测图的整个过程，并阐述了过程中应注意的事项。操作过程中使用仪器的简介，测图所需要的软件的阐述。
由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。

41

目 录
摘 要 iv
Abstract v
第一章 桃林沟测图实践过程 1
第一节 桃林沟测区概况及准备工作 1
第二节 桃林沟测图技术要求 1
第三节 桃林沟测区控制 5
第四节 桃林沟测量外业工作 6
第五节 测量内业工作 8
第六节 测量资料的整理与移交 9
第二章 全站仪在桃林沟测图中的应用 10
第一节 全站仪的简介 10
第二节 全站仪的测图流程 13
第三节 全站仪在桃林沟测图中的应用 14
第三章 CASS2008在桃林沟数字测图中的应用 15
第一节 简述CASS2008的功能 15
第二节 CASS2008在桃林沟测图中的应用 23
第四章 数字化测图展望 24
第一节 数字化测图概念 24
第二节 数字化测图的优点 27
第三节 数字化测图的基本过程及作业模式 29
第四节 数字测图过程存在的问题及注意事项 34
参考文献 39
结 束 语 40
致　　谢 42

摘 要
随着科学技术的进步，数字化地形图以其强大的优越性在城市规划、国土资源等领域发挥着越来越重要的作用，数字化测图以其测图精度高、数据采集快，产品的使用与维护方便、快捷、利用率高为特点，广泛应用于测绘生产、水利水电工程、土地管理、城市规划、环境保护和军事工程等部门。数字测图技术的应用发展,极大的促进了测绘行业的自动化和现代化进程。本文详细介绍了数字测图的产生过程，应用原理及作业过程。对数字测图软件的使用以及全站仪进行数字化测图的方法做了概述，然后对阳泉桃林沟部分段地形图的测绘过程进行了说明，最后对数字测图的发展作出了展望。
关键词：数字化测图； GPS控制网； 控制测量； 碎部测量

Abstract
With the scientific and technological progress, digital topographic maps with its powerful advantages in urban planning, land and natural resources in areas such as playing an increasingly important role in its Digital Mapping high accuracy and fast data acquisition, product use and maintenance of convenience, Fast, high-efficiency features, widely used in surveying and mapping production, water conservancy and hydropower projects, land management, urban planning, environmental protection and military engineering, and other departments. Digital mapping technology application development, greatly promoted the mapping industry automation and modernization process. This paper describes the digital mapping of the production process, applications and operating principles of the process. On the digital mapping software and the use of Total Station for Digital Mapping the way to do the outline, then Chen ditch mine in Yangquan topographic map of the mapping process was that the end of the Digital Mapping the development of the future.
Key words: Digital mapping; GPS control network, control measurement; broken the Ministry of measurement
阳泉职业技术学院——毕业设计说明书

第一章 桃林沟测图实践过程
第一节 桃林沟测区概况及准备工作
测区概况
位于山西省阳泉市郊区平坦镇桃林沟村，山西省阳泉的经纬度北纬37.51东经113.34，本次主要测的是庄稼地，是对那里进行一次大的规划。此地方以前的有的陈家垴、山头、电线杆控制点，这样更有利的测量的进行。让桃林沟变得更美，更深受广大人民的喜爱。
准备工作
（1）资料准备
主要包括测区的相关已有各种比例尺的地形图，为地块划分，估算工作量，指定合理的工作计划做准备。控制资料，主要包括测区可能要用到的控制点成果。对桃林沟的原始地形图进行熟悉。
（2）人员组织
每台接收机必须有一个人进行操作，为了全面加强控制测量工作的领导，测量队。
（3）GPS控制点的选择与埋设。
第二节 桃林沟测图技术要求
数字高程模型的数据源，宜采用数字地形图的等高线数据，也可以采用实测的数据或对原有地质地形图数字化的数据。
图纸、图像的定向，应符合下列规定
1 宜选用内图廊的四角坐标点或网格点作为定向。
2 定向点不少于4点，位置应分布均匀、合理。
3 当地形图较大时，应适当增加图纸定向点。
4 定向完成后，应作格网检查。其坐标与理论坐标值的较差，不应大于图上0.3mm.
5 数字化仪采集数据的作业过程中和结束时，还应对图纸坐定向检查。
独立性地物的测绘，能按比例尺表示，应实测外廊，填绘符号；不能按比例尺表示的，应准确表示其定点位或定点线。
交通及附属设施，均应按实际形状测绘。铁路应测注轨面高程：在曲线段应测注内轨面高程；涵洞应测注洞底高程。
水系及附属设施，宜按实际现状测绘。水渠应测注渠顶边高程；堤、坝应测注顶部及坡脚高程；水井应测注井台高程；水塘应测注塘顶边及塘底高程。当河流、水渠在地形图上的宽度小于1mm时，可用单线表示。
地貌宜用等高线表示。崩塌残蚀地貌、坡、坎和其他地貌，可用相应符号表示。山顶鞍部、凹地、山脊、谷底即倾斜变换处，应测注高程点。露岩、独立石、土堆、抖坎等，应注记高程或比高。
植被的测绘，应按其经济价值和面积大小适当取舍，并符合下列规定：
1农业用地的测绘按稻田、旱地、菜地、经济作物地等进行区分，并配置相应符号。
2地累界与线状地物重合时，只绘线状地物符号。
3梯田坎的坡面投影在宽度在地形图上大于2mm时，应实测坡脚;小于2mm时，可量注比高。当两坎间距在1：500比例尺地形图上小于10mm、在其他比例尺地形图上小于5mm时或坎高小于基本等高距的1/2时，可适当取舍。
4稻田应测出田间的代表性高程，当田埂宽在地形图上小于1mm时，可用单线表示。地形图上各种名称的注记，应采用现有的法定名称。

表1-1-6 测图比例尺的选用

比例尺
用途
1∶5000
可行性研究、总体规划、厂址选择、初步设计等
1∶2000
可行性研究、初步设计、矿山总图管理、城镇详细规划等
1∶1000
初步设计、施工图设计；城镇、工矿总图管理；竣工验收及工业普查等
1∶500

注：对于精度要求较低的专用地形图，可按小一级比例尺地形图的规定进行测绘或利用小一级比例尺地形图放大成图。
地形的类别划分，应根据地面倾角（α）大小确定，并应符合下列规定：
平坦地：α＜3°；
丘陵地：3°≤α＜10°；
山地：10°≤α＜25°；
高山地：α≥25°。
测图的比例尺根据工程性质、设计阶段和规模大小，可按表1-1-6选用。
地形测量的区域类型，可划分为一般地区、城镇居住区、工矿区和水域。地形图的基本等高距（m）表1-1-7
表1-1-7 地形图的基本等高距（m）

地形类别
比例尺
1：500
1∶1000
1∶2000
1∶5000
平坦地
0.5
0.5
1
2
丘陵地
0.5
1
2
5
山地
1
1
2
5
高山地
1
2
2
5

注：一个测区同一比例尺，宜采用一种基本等高距。
地形图图上地物点相对于邻近图根点的位置中误差，应符合表1-1-8的规定。

表1-1-8

区域类型
点位中误差
一般地区
0.8
城镇居住区、工矿区
0.6

注：隐蔽或施测困难的地区，可放宽50%。
　等高线插求点对邻近图根点的高程中误差，应符合表1-1-9的规定。
表1-1-9 等高线插求点的高程中误差

地形类别
平坦地
丘陵地
山地
高山地
高程中误差(m)
1/3Hd
1/2Hd
2/3Hd
1Hd

注：①Hd为等高距（m）；
②隐蔽、困难的地区，可按上表放宽50%。
　工矿区细部点位置和高程的中误差，应符合表1-1-9的规定。
表1-2-0 细部点位置和高程的中误差（cm）

地物类别
位置
高程
主要建筑物、构筑物
5
2
一般建筑物，构筑物
7
3

地形图的分幅，可采用矩形或正方形。图幅的编号，宜采用图幅西南角坐标的千米数表示。小测区可采用顺序编号；对于已施测过地形图的测区，亦可沿用原有的分幅和编号。
图廓格网线绘制和控制点的展点误差，不应大于0.2mm。图廓格网的对角线、图根点间的长度误差，不应大于0.3mm。
每幅图应测出图廓外5mm，图幅的接边误差不应大于本规范表1-1-8和表. 1-1-9规定值的22倍，小于规定值时，可平均配赋；超过规定值时，应进行实地检查和修改。
地形图应经过内业检查、实地的全面对照及实测检查，实测检查量不应少于测图工作量的10％。
图根点的精度，相对于邻近等级控制点的点位中误差，不应大于图上0.1mm；高程的中误差，不应大于测图基本等高距的1/10。
　图根平面控制点的布设，可采用图根三角、图根导线、电磁波测距仪用极坐标或交会点等方法。当在等级点下加密时，图根控制不宜超过2次附合。当测区较小时，图根三角、图根导线可作为首级控制。在难以布设闭合导线的狭长地区,可布设成支导线。
测区内解析图根点的个数，一般地区不宜小于表8的规定。
　　表1-2-1 一般地区解析图根点的个数　
测图比例尺
图幅尺寸（cm）
解析控制点（个数）
1：500
50×50
8
1：1000
50×50
12
1：2000
50×50
15
1：5000
40×40
30

注：①表中所列点数指施测该幅图时，可利用的全部解析控制点；
②当采用电子速测仪测图时，控制点数量可适当减少。
第三节 桃林沟测区控制
选点与埋设标志
在地形测图任务确定之后，首先要收集有关资料，着手地形平面控制测量的设计工作。要收集测区内和测区附近已有的各级控制点成果资料和各种比例尺地形图，并到测区实地勘察测区范围大小、地形条件、交通条件、物资供应情况以及已有控制点保存情况。根据踏勘结果、现有仪器设备情况和测图技术要求，在小比例尺地形图上可以拟定地形平面控制测量方案，并绘制控制网图。
拟定平面控制测量方案后，下一步就是要到现场在实地上把控制点标定出来。由于变化，实地情况可能与图上有较大的差别，这时就要对原设计的方案进行修改调整。所选的控制点应满足下列要求
（一）土质坚实，便于保存。
（二）方便架设仪器和观测。
（三）需要观测的方向必须通视。
（四）同一控制点需要观测的方向的边长应相近，以减少调焦引起的观测误差。
（五）必须满足规范对图形的技术要求。
（六）视野开阔，图根以上等级的控制点要便于加密发展，图根控制点要便于测图。
控制点实地选定后，应按规范埋设点位标志。
第四节 桃林沟测量外业工作
地形测图是指在地形控制测量之后，以图根控制点为测站进行碎步测量，并绘出地形原图的工作。测图前，应整理本测区的控制点成果及可能使用的资料检验和校正仪器。
碎部测图时应注意的事项
A、在施测碎部时，首先要注意的是正确选定地物点、地形点。作业员对测站周围的地貌特征应进行分析，总的地貌是什么？细小的变化在那里？先测什么后测什么？这样观测者立尺者认识统一，心中有数。能按比例尺表示的地物，应选在地物拐角上，地物轮廓的变换点上。不能按比例尺表示的地物，如土堆、涵洞等，应选在地物的中心位置上。地形点应选择在地形特征点上，才能充分表示出测区的面貌。
B、碎部测图中，立尺员跑点应有次序，不要东跑一点西立一点。观测员要尽可能测完一个地物再测另一个地物，并立即绘出地物的轮廓线。地形特征点也应测一点连一点，测完后地性线也连出来了，这样不会发生遗漏和弄错。
C、碎部测图时，观测员和立尺员应充分利用口哨、旗语、摆动标尺等自己约定的联络信号。否则，观测员和立尺员失去联络，测站上无法指挥立尺员，就会影响碎部测图的顺利进行。立尺员在跑尺过程中，还要注意调查地理名称和量测陡坎、冲沟等比高，以供图上描绘和注记。对本测站上无法测绘的局部隐蔽地区的地形，立尺员要向观测员介绍，以便研究处理的方法。
D、在碎部测图过程中，在测站上每测量一定数量的地形点之后，应重新瞄准零方向检查图板定向。另外也还要及时检查图上碎部点之间的相对位置与实地有无矛盾，所描绘的图形是否与实地一致等。以重要碎部点的观测数据，应记入碎部点记录手簿中，以备查考。对本测站所测绘的地物、地貌，特别是与相邻测站所测绘的地物、地貌的衔接情况，要全面对照实地检查一遍，立尺员要根据所看到的碎部点的地形情况，对图上描绘的地物、地貌，要参予检查，以防错误或遗漏。
E、为了避免漏测或重复，两测站所测的范围应以人工的或天然的地面线作业分界，如道路、河流、水渠、山脊等。对分界线上的地物点、地貌特征点必须在两个测站上分别测定，可作为检核。
人员组织
为切实保证野外作业的顺利进行，出测前必须对作业组成员进行合理分工，准备工作：需要仪器观测员1人、绘草图1人、立镜1-2人，作业组的仪器配备：全站仪一台、对讲机2-3台、单杆棱镜1-2个、皮尺一把、绘草图本一个。合理的分工组织，可大大提高野外作业效率。
（一）观测员 (1人)
1、负责操作全站仪，观测并记录观测数据，当全站仪无内存或磁卡时，一般会加配电子手簿，观测员还负责操作电子手簿并记录观测数据；
2、应注意经常对零方向，经常与领图虽对点号。
（二）绘图员(1人)
1、负责指挥跑尺员，现场勾绘草图；
2、要求对图式必须熟悉，以保证草图的简洁、正确；
3、当人员配备紧张时，许多单位的领图员还担负着后缝处理图形数据的任务；
4、应注意经常与观测员对点号。
（三）跑尺员(若干)
1、负责现场跑尺；
2、要求对跑点必须有经验，以保证内业制图的方便，对于经验不足者，可由授圈员指挥跑尺，以防引起内业制图的麻烦；
3、当人员充足时，可根据情况多一些人员跑尺。
（四）内业制图员(若干)
1、对于无专业制图人员的单位，通常领图员担负着后继制图形的任务；
2、对于有专业制图人员的单位，通常将外业测量和内业制图人员分开，领图员只负责绘草图，内业制图员得到草图和坐标文件，即可连线成图；
3、一定注意草图质量要高，这时领图员绘制的草图好坏直接影响到内业成圈速度；
仪器安置在测站后，应按要求整平、对中仪器，量取仪器高、棱镜高；按仪器菜单要求输入测站点、后视点的已知数据、测站的仪器高、棱镜高。然后，用全站仪瞄准目标点，进行野外数据采集。采集碎部点时观测员与立镜员和绘草图员之间要及时联络，核对仪器记录的点号和草图上标注的点号一致。绘草图人员必须把所测点的属性标注在草图上，以供内业处理、图形编辑时用。草图勾绘要清晰、易读、相对位置准确。为了便于草图绘制和内业成图，一般先进行地物点的采集，然后再进行地形点的采集。草图上地物点的点号要一一对应，而地貌点除特征点要一一对应，其余可按点号区段记录。
由于这块地方主要是由于大部分是庄稼地，首先测图过程中先大致看清整个地形的概况，大致分布。然后对那些特殊点进行测量，按照测绘地物的基本原则进行。这样就把实际地物画在草图上了。
第五节 测量内业工作
数据的传输首先把全站仪与装有专用绘图软件的计算机连接起来，然后开机。点击全站仪主菜单，找到存储与管理一级子菜单点击，在列表文件中找到要发送的文件名，做好发送数据的准备工作。当打开绘图软件后，点击数据处理工具菜单，在此菜单中点击读取全站仪数据项目，即可出现全站仪内存数据转换窗口，在此窗口中要选择所用全站仪的类型，传输的波特率，校验设定、数据位、停止位等，这些都要与全站仪的设定一致。并且要选择一个文件名作为接收存储数据的文件。选择文件可以是原有的文件，也可以是新建的文件夹。通常这些数据文件在绘图软件内的DEMO文件目录下，也可以通过设置保存在其它的文件目录下。文件选择后点击转换，并且在全站以上点击Yes软键，即数据的传输开始，传输结束后要打开文件查看一下，再存盘。
野外测点点号的展绘
数据传输到计算机内以文件的形式保存下来。数据以点号、坐标、高程的形式存储。但这些点的具体位置在计算机屏幕上并不能看到，所以要进行图的编辑，必须把点位展绘到计算机屏幕上。点击绘图处理工具菜单，在下来菜单中点击展野外测点点号栏目，即出现输入坐标数据文件名窗口，通过此窗口找到存储野外采集数据的文件名，打开后，即在屏幕上展绘出了文件中所保存点的位置及点号。点的位置以圆点的形式表示，点号注记在点位的右侧。如果查询一下各点的坐标可知，与外业的测量数据是一样的。
地物的绘制野外测量点号展绘在屏幕上后，就可以对照野外绘制的草图进行地物的编辑，首先确定定点方式，定点方式有坐标定位，测点点号定位两种。坐标定位是通过输入坐标来确定地形、地籍点的位置：而测点点号定位是通过输入点好的方法来确定地形、地籍点位置。不管是哪种定点方式，都可转换成鼠标定点的方法来确定点位。鼠标定点要结合对象捕捉的功能进行，否则顶点位置要出现偏差。
控制点的展绘打开屏幕菜单中的控制点栏目，就会出现测量控制点类窗口，有三角点、导线点、图跟点、水准点、GPS点等。选择GPS点，点击相应的点位，并且输入点的等级及点名，这样就绘制出相应的控制点。交通设施主要包括公路、铁路、涵洞等地物。
植被园林的绘制在植被园林地物中既有线状的树等地物，又有由边界线包围的面状地物：如草地等面状地物。
等高线的绘制测区内的地物都绘制完毕后，就绘制等高线。在命令行输入等高距，并选择等高线拟合的形式，并确认。通常拟合程度越高，绘出的等高线越光滑。现在就可以进行等高线的修剪。修剪包括切断穿越建筑物的等高线，切断穿越道路、河流的等高线及消隐文字、注记等高线等。
内业人员的要求
1、对于无专业制图人员的单位，通常领图员担负着后继制图形的任务；
2、对于有专业制图人员的单位，通常将外业测量和内业制图人员分开，领图员只负责绘草图，内业制图员得到草图和坐标文件，即可连线成图；
3、一定注意草图质量要高，这时领图员绘制的草图好坏直接影响到内业成图速度。
第六节 测量资料的整理与移交
资料的移交是地形图测绘工作的最后一个环节，也是最重要的部分，根据测量规程规范的有关技术要求，移交以下内容：
(1)一、二级控制导线控制点网图，比例尺可为1：500或1：1000。
(2)各等级点控制点成果表。
(3)仪器检查报告。
(4)地形图（聚脂簿膜底图一份和蓝晒图一份）。
(5)图幅接合表。
(6)各等级点的点之记。
(7)控制测量的原始手簿。
(8)各等级控制的平差资料。
(9) 测量技术设计及总结。

第二章 全站仪在桃林沟测图中的应用
第一节 全站仪的简介
全站仪的概述
测角和量距作为测绘工作最基本的手段之一，其操作的“频率”和“广泛性”是不言而喻的。也正因为如此，全站仪自出现便受到了广泛的关注和肯定，人们积极进行研究和适时投入使用。综观近年来全站仪的发展，人们会发现，电子技术和传统的光机技术的结合是如此的紧密，以至于从某种程度上说，它改变了测量工作的作业习惯和方式。与此同时，它还拓展了测量技术的一些概念和手段，使全站仪有着越来越广阔的应用前景。
全站仪是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可以完成该测站上全部测量工作，所以称之为全站仪。全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接受系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。现在的全站仪系统配置了电子计算机的中央处理单元、储存单元和输入输出设备，能根据外业观测数据(角度、距离)，实时计算并显示出所需要的测量成果：点与点之间的方位角、平距、高差或点的三维坐标等。并且还可以通过与计算机交互通讯，使测量数据直接进入计算机，进行计算、编辑和绘图。测量作业所需要的已知数据也可以从计算机输入全站仪。这样，不仅使测量的外业工作高效化、而且可以实现整个测量作业的高度自动化。全站仪已广泛用于控制测量、细部测量、施工放样、变形观测等各个方面的测量工作中。
全站仪的组成
电源：供给其他各部分电源，包括望远镜十字丝和显示屏的照明。
测角部分：相当于电子经纬仪，可以测定水平角、竖直角和设置方位角。
测距部分：相当于光电测距仪，一般用红外光源，测定到目标点的斜距，可归算为平距和高差。
中央处理单元：接受输入指令，分配各种观测作业，进行测量数据的运算，如多测回取平均值、观测值的各种改正、极坐标法或交会的坐标计算以及包括运算功能更为完善的各种软件。
输入输出设备：包括键盘、显示屏和接口，从键盘可以输入操作指令、数据和设置参数，显示屏可以显示出仪器当前的工作方式、状态、观测数据和运算结果；接口使全站仪能与磁卡、磁盘、微机交互通讯、传输数据。
全站仪图片 图1-1-1

拓普康GPT-3000LN全站仪的优点如下无棱镜模式下的长距离测量可灵活应用在城市测量、森林测量、采石场测量采矿、事故勘查等。可满足有特殊要求的无棱镜测量作业，无棱镜超长测距测程长达1200米。内置强大的道路测设软件，操
作简便最安全的1级激光。即使在非常热的天气条件下，长距离测量时该光束仍很稳定，因此可提供精密测量。双测量模式操作简单。
全站仪的结构特点
(一) 同轴望远镜
同轴性使得望远镜一次瞄准即可实现同时测定水平角、垂直角和斜距等全部基本测量要素的测定功能。加之全站仪强大、便捷的数据处理功能，使全站仪使用极其方便。
(二)双轴自动补偿
全站仪特有的双轴倾斜自动补偿系统，可对纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正。双轴是指：x轴——仪器的视准轴在
水平面的投影，y轴——仪器的横轴在水平面的投影。
(三) 键盘
键盘是全站仪在测量时输入操作指令或数据的硬件，全站仪仪器的键盘和显示屏
均为双面式，便于正、倒镜作业时操作。
(四)存储器
1．内存储器
内存储器相当于计算机的内存(RAM)，其作用是暂时性存储或读出实时采集的测
量数据。
2．存储卡
全站仪的存储卡是一种外存储媒体，又称PC卡，作用相当于计算机的磁盘，PC卡耗电量小，携带方便，并可进行大容量存储，一台全站仪可以使用多张存储卡。
(五)通讯接口
全站仪可以通过RS-232C通讯接口和通讯电缆将内存中存储的数据输入计算机，或将计算机中的数据和信息经通讯电缆传输给全站仪，实现双向数据传输，还可以通过接口和通讯电缆，在全站仪和计算机的键盘相互进行操作，这种方式称为全站仪数据通讯。
全站仪的使用要点
(一) 仪器由专人使用、保管。迁站、装箱时只能握住仪器的支架，而不能握住镜筒，以免损害仪器精度。
(二) 没用滤光片时不要将仪器正对太阳，否则会损坏内部电子元件。
(三) 旋转照准部时应匀速旋转，切忌急速转动。
(四) 高温天气时仪器必须撑伞作业，否则仪器内部温度容易升到 60°C～70°C从而缩短使用寿命。高精度测量时，都要给仪器和脚架遮挡直射的阳光。
(五) 任何温度的突变都会缩短仪器测程或可使仪器受潮，注意使仪器有一个适应环境温度的缓变过程。
(六) 运输仪器时应有防震垫，以防震动和冲撞。
(七) 长期不用仪器时应定期通电。
(八) 清洁镜头时先用毛刷刷去尘土，然后用洁净的浸有无水酒精(乙醚)的棉布擦拭。
(九) 清除箱中尘土时不要使用汽油或稀释剂，应用浸有中性洗涤剂的清洁布清洗。
全站仪的检验和校正
(一) 照准部水准轴垂直于竖轴的检验和校正
检验时先将仪器大致整平,转动照准部使其水准管与任意两个脚螺旋的连线平行,调整脚螺旋使气泡居中,然后将照准部旋转180度,若气泡仍然居中则说明条件满足,否则应进行校正。
校正的目的是使水准管轴垂直于竖轴。即用校正针拨动水准管一端的校正螺钉，使气泡向正中间位置退回一半。为使竖轴竖直，再用脚螺旋使气泡居中即可。此项检验与校正必须反复进行，直到满足条件为止。
(二) 十字丝竖丝垂直于横轴的检验和校正
检验时用十字丝竖丝瞄准一清晰小点，使望远镜绕横轴上下转动，如果小点始终在竖丝上移动则条件满足。否则需要进行校正。校正时松开四个压环螺钉（装有十字丝环的目镜用压环和四个压环螺钉与望远镜筒相连接。转动目镜筒使小点始终在十字丝竖丝上移动，校好后将压环螺钉旋紧。
(三) 视准轴垂直于横轴的检验和校正
选择一水平位置的目标，盘左盘右观测之，取它们的读数(顾及常数180度)即得两倍的c（c=1/2(ɑ左－ɑ右)）
(四) 横轴垂直于竖轴的检验和校正
选择较高墙壁近处安置仪器。以盘左位置瞄准墙壁高处一点(仰角最好大于30度)，放平望远镜在墙上定出一点。倒转望远镜，盘右再瞄准点，又放平望远镜在墙上定出另一点。如果与重合，则条件满足，否则需要校正。校正时，瞄准、  的中点,固定照准部，向上转动望远镜，此时十字丝交点将不对准点。抬高或降低横轴的一端，使十字丝的交点对准点。此项检验也要反复进行，直到条件满足为止。以上四项检验校正，以一、三、四项最为重要，在观测期间最好经常进行。每项检验完毕后必须旋紧有关的校正螺钉。
第二节 全站仪的测图流程
全站仪是一个由测距仪、电子经纬仪、电子补偿器、微处理机组合的一个整体。测量功能可分为基本测量功能和程序测量功能。基本测量功能包括电子测距、电子测角（ 水平角、垂直角）； 程序测量功能包括水平距离和高差的切换显示、三维坐标测量、对边测量、放样测量、偏心测量、后方交会测量、面积计算等。特别注意的是只要开机，电子测角系统即开始工作并实时显示观测数据；其它测量功能只是测距及数据处理。它可以同时测量空间目标的距离和角度数据，直接得到三维坐标数据。
全站仪的简单操作流程：
(1) 整平对中, 对中偏差不得超过1 mm ;
(2) 启动全站仪, 进入文件管理界面, 建立文件名, 并选择该文件在文件下存储;
(3) 以后视点为检核点进行检核, 偏差在限差范围内方可进行点收集, 否则查明原因, 符合限差要求方可采集数据;
(4) 采集碎部点数据信息。
注意事项
(1) 一个测站应一个方向观测, 切勿盘左盘右不分;
(2) 一个测站仪器如有碰动需重新对中整平检核;
(3) 勤建测站名以便于文件管理和查询。
绘制草图的一些技巧及注意事项
绘图员应有一定的方向感, 有一定的图形比例控制能力。RTK 给定图根点后, 绘图员在实地可先画出大致需要采集点的草图, 并控制好比例。绘制草图时遵循上北下南, 要善于使用多色笔标识, 准确描述地物间拓扑关系, 使用特定的符号, 以易于内业操作。比如一块旱地, 可以在中间画出旱地符号(或注记文字) 即可清楚表示出地形特点。采集数据时也要注意一些技巧, 对于不便观测的四点房, 采用两点加宽度的采点方法, 这样用计算机自动生成, 所得的房屋既符合精度, 又很美观。注意一些散点的采集, 如电线杆, 采集时一块图一块图的检查, 以免漏测。采用两人跑尺, 可以大大的提高外业的速度, 需注意每测好一点应及时用对讲机进行核实, 以保证点图对应不出错。
第三节 全站仪在桃林沟测图中的应用
利用全站仪在野外进行数据采集，由于全站仪的特点，充分发挥其优越性，图根控制测量与碎步测量可以同步进行。仪器安置在测站点后，按要求整平、对中仪器，量取仪器高、棱镜高；按仪器菜单要求输入测站点、后视点的已知数据、测站的仪器高、棱镜高。然后，用全站仪瞄准点，进行野外数据的采集。
内业成图中先进行数据的传输，打开绘图软件的数据---读取全站仪数据---下面就打开如下图

仪器选择拓普康GTS-200坐标，通讯口用COM3,波特率9600，数据8位，停止位1位，校验无校验。选择临时文件，在选择一起上要转换的文件，按回车。此时就完成了数据的传输，接下来就是展点、绘图工作。

第三章 CASS2008在桃林沟数字测图中的应用
第一节 简述CASS2008的功能
CASS地形地籍成图软件是基于AutoCAD平台技术的GIS前端数据处理系统。广泛应用于地形成图、地籍成图、工程测量应用、空间数据建库等领域，全面面向GIS，彻底打通数字化成图系统与GIS接口，使用骨架线实时编辑、简码用户化、GIS无缝接口等先进技术。
一般地形图包括：
1、点状地物：控制点、独立符号、工矿符号等．
2、线类地物：管线、道路、水系、境界等．
3、面状地物：需要填充符号的，如居民地、植被、水塘等．
地形图的地形要素很多，已将它们总结归类为十大类．
1、测量控制点；
2、居民地；
3、工矿企业建筑物和公共设施；
4、独立地物；
5、道路及附属设施；
6、管线及附属设施；
7、水系及垣栅；
8、境界；
9、地貌与土质；
10、植被．
地物一般可分为两大类：一类是自然地物，如河流、湖泊、森林、草地、独立岩石等。另一类是经过人类物质生产活动改造了的人工地物，如房屋、高压输电线、运动场等。或是将它们的边界位置表示在图上，边界内再绘上相应的地物符号，如森林、草地、沙漠等。对于不能依比例尺表示的地物，在地形图上是以相应的地物符号表示在地物的中心位置上，如水塔、烟囱、纪念碑、单线道路、单线河流等。
测绘地物必须根据规定的测图比例尺，按规范和图式的要求，经过综合取舍，将各种地物表示在图上。国家测绘总局和有关的勘测部门制定的各种比例尺的规范和图式，是测绘地形图的依据，必须遵守。
数字化测图的碎部测量数据采集一般用全站仪或速测仪等电子仪器进行，工作时应将全站仪与南方电子手簿用数据传输电缆正确地连接（南方电子手簿有HP2110、MG(测图精灵)，具体连接方法见《南方电子手簿NFSB使用说明书》，《测图精灵用户手册》，如果采用带内存的全站仪则不用接电子手簿）；当地物比较规整时，可以采用“简码法”模式，在现场可输入简码，室内自动成图。最好采用“草图法”模式，现场绘制草图，室内用编码引导文件或用测点点号定位方法进行成图。
根据CASS 2008的特点，一个作业小组可配备:测站1人，镜站1-3人，领尺员2人；如果配套使用测图精灵，则一般测站一人，镜站1-3人即可，无需领尺员了。根据地形情况，镜站可用单人或多人。领尺员负责画草图和室内成图，是核心成员，一般外业一天，内业一天，2人轮换，也可根据本单位实际情况自由安排。（有些单位在任务紧时，白天进行外业工作，晚上进行内业工作）
下面分别介绍“草图法”和“简码法”的作业流程。另外补充介绍“测图精灵”采集的数据在CASS 2008中成图的方法。
“草图法”工作方式：
“草图法”工作方式要求外业工作时，除了测量员和跑尺员外，还要安排一名绘草图的人员，在跑尺员跑尺时，绘图员要标注出所测的是什么地物（属性信息）及记下所测点的点号（位置信息），在测量过程中要和测量员及时联系，使草图上标注的某点点号要和全站仪里记录的点号一致，而在测量每一个碎部点时不用在电子手簿或全站仪里输入地物编码，故又称为“无码方式”。
“草图法”在内业工作时，根据作业方式的不同，分为“点号定位”、“坐标定
位”、“编码引导”几种方法。
“点号定位”法作业流程
1. 定显示区
定显示区的作用是根据输入坐标数据文件的数据大小定义屏幕显示区域的大小，以保证所有点可见。
首先移动鼠标至“绘图处理”项，按左键，然后选择“定显示区”项，按左键，这时，需输入碎步点坐标数据文件名。可直接通过键盘输入，如在“文件（N）:”(即光标闪烁处)
输入C:＼CASS2008＼DEMO＼YMSJ.DAT后再移动鼠标至“打开（O）”处，按左键。也可参考WINDOWS 选择打开文件的操作方法操作。这时，命令区显示：最小坐标（米）X=87
