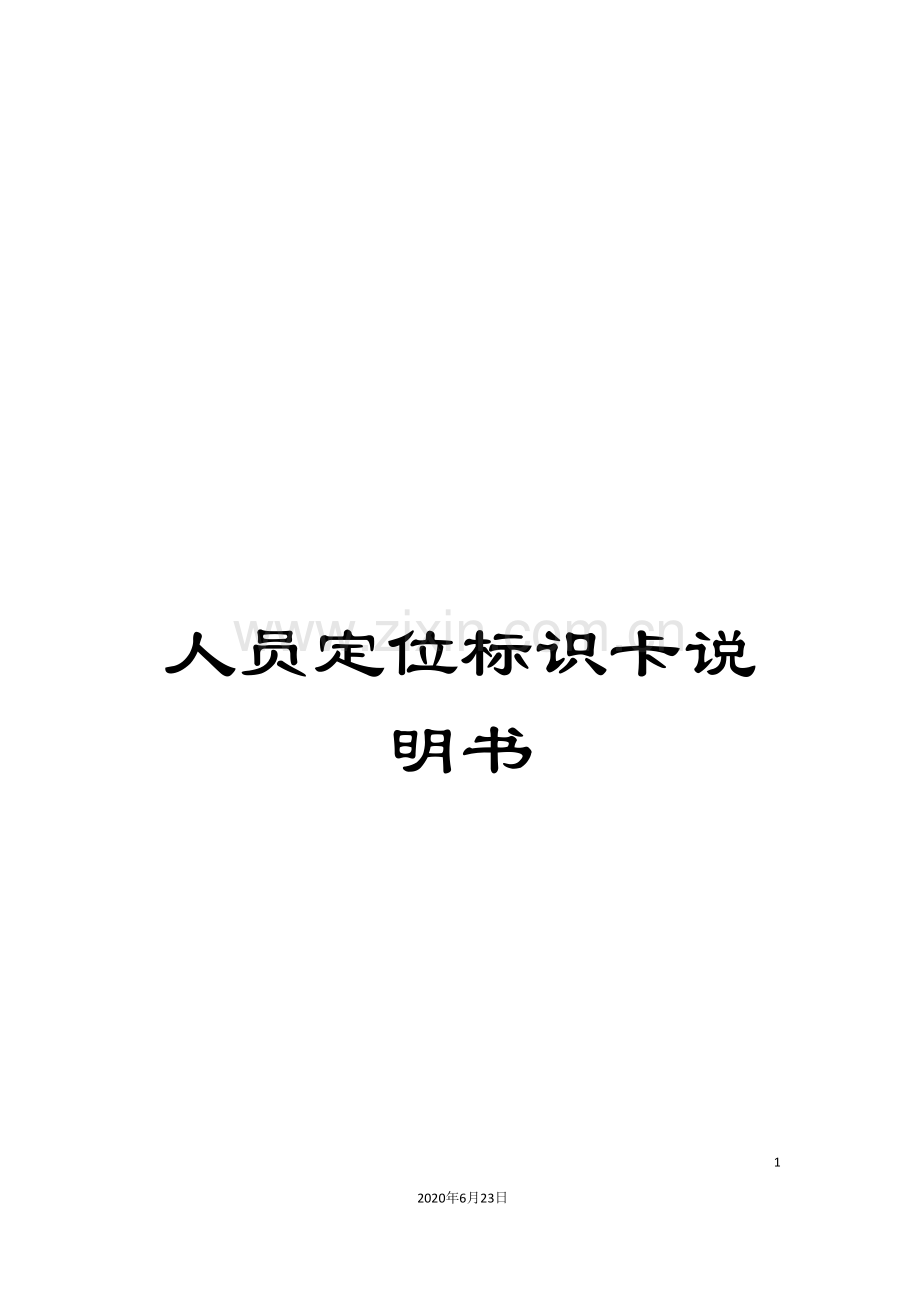

人员定位标识卡说明书

7
2020年6月23日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
欢迎使用本单位产品, 使用前请仔细阅读本说明书

KGE39A标识卡
使用说明书

( 执行标准Q/TYZH/JS-05-008- )

北京天一众合科技发展有限责任公司
Beijing Telezone Technology Co.,Ltd
6月

目 录

1、 概述 1
2、 技术参数 2
3、 外形结构 3
4、 主要功能特点 3
5、 使用说明 3
6、 故障及排除 4
7、 注意事项 4
8、 附件及资料 4
9、 相关证书 5
附录A 5

1、 概述
KGE39A标识卡( 以下简称标识卡) , 是一种允许在瓦斯、 煤尘爆炸危险环境中使用的本质安全型标识卡, 根据矿井安全监控新标准及相关的煤炭行业标准设计而成。该卡性能稳定, 工作可靠, 操作维护简单、 信号传输能力强, 便于人员携带和移动目标安装。KGE39A标识卡具有双向通信功能, 能够实现井下人员身份识别、 定位和无线寻呼( 经过声光震动报警提示) , 且在发生危险时能够向地面计算机管理系统发出求救信号。
1．1 工作原理
KGE39A标识卡内部包括中央处理模块和射频收发模块, 以及天线、 电源等部分。
KGE39A标识卡在中央处理模块的控制下, 经过射频收发模块向外发送携带有身份信息的射频信号。当其进入KJF82A矿用本安型读卡分站的识别距离内时, 其信号被分站接收并上传给地面控制计算机。当其进入KJF82A.1矿用本安型无线收发器的识别距离内时, 其信号被无线收发器接收并转发给分站, 由分站处理并上传给地面控制计算机。
KGE39A标识卡能够经过射频收发模块接收分站发出的呼叫信息。标识卡收到呼叫信息后, 根据呼叫信息的内容, 能够经过指示灯、 蜂鸣器和振动器对携带者进行相应的声光震动报警提示。
KGE39A标识卡能够经过射频收发模块接收射频定位器发出的位置信息, 并将其收到的位置信息转发给分站、 无线收发器。
1．2 工作条件
标识卡可在下列条件下正常工作:
1. 环境温度: 0℃～40℃;
2. 平均相对湿度: 不大于95%( ＋25℃) ;
3. 大气压力: 80kPa～106 kPa;
4. 具有甲烷、 煤尘爆炸性混合物, 但无显著振动和冲击、 无破坏绝缘的腐蚀性气体的煤矿井下。
1．3 产品型号及其含义
KG E 39 A
修改( 变型) 序号
登记序号
位置
矿用传感器
1．4 产品形式
便携式产品。
1．5 配套设备
配套设备见附录A。
2、 技术参数
2．1 工作频率
发射工作频率: 433.2 MHz
接收工作频率: 434.0MHz, 434.8MHz
2．2 传输距离
与分站传输距离: (0～100)m( 无遮挡) 。
与无线收发器传输距离: (0～100)m( 无遮挡) 。
与射频定位器传输距离: (0～20)m( 无遮挡) 。
2．3 电池型号: 7＃干电池2节。
2．4 本安参数
1. U0: 3.3VDC;
2. I0: 7.3A;
3. 额定工作电压: 3.0VDC;
4. 工作电流: ≤185mA。
2．5 外壳防护等级: IP54
2．6 防爆型式: 矿用本质安全型
2．7 防爆标志: ExibI
3、 外形结构
3．1 结构特征
KGE39A标识卡属于矿用本质安全型结构, 外形小巧、 结构紧凑、 坚固耐用、 重量轻, 易于携带、 安装和使用。
采用防水、 防尘结构设计, 防护等级达到IP54。
3．2 外壳材质: 外壳采用阻燃ABS工程塑料注模完成, 塑料外露面积≤100cm2。
3．3 外形尺寸: 长×宽×高( mm) : 65×44×18
3．4 重量: 约68g
4、 主要功能特点
标识卡具有双向通信功能,既能接收井上的呼叫信息,又能够向井上上传呼叫确认信息以及呼救信息。
标识卡具有发光二极管, 蜂鸣器, 振动器提示功能。
标识卡具有自动检测电池电量的功能。
5、 使用说明
标识卡使用时, 只需经过外壳上的皮带圈佩戴在腰带上即可。
佩戴时应使指示灯朝上以方便使用者看到提示信号, 并保持蜂鸣器的出声孔畅通, 以避免声音变小听不到提示; 注意不要让标识卡紧贴身体和金属物体, 表面不要有金属物覆盖, 以免影响信号的收发;
标识卡收到的叫信息后, 将根据呼叫的信息, 做出相应的提示:
1. 标识卡收到 ”紧急呼叫”信息, 红灯和黄灯同时闪烁提示, 同时, 蜂鸣器会鸣响提示, 振动器会振动提示;
2. 标识卡收到 ”重要呼叫”信息, 红灯闪烁提示, 同时, 蜂鸣器会鸣响提示, 振动器会振动提示;
3. 标识卡收到 ”一般呼叫”信息, 黄灯闪烁提示, 同时, 蜂鸣器会鸣响提示, 振动器会振动提示。
标识卡收到呼叫信息并作出相应的提示后, 使用者按动标识卡的”回呼确认”按钮, 标识卡将发出确认信息, 地面控制室计算机收到确认信息后将停止相应的呼叫。
当发生危险时, 使用者按照标识卡上呼救贴膜上的文字提示, 将呼救贴膜撕下, 然后将呼救拉带拉出, 标识卡即可发出呼救信号, 地面上的计算机客户端界面会马上弹出窗口提示该卡携带人员在呼救, 以便派人员及时营救。
当电池电压低时, 标识卡会向地面计算机管理系统发出报警, 提示使用者更换电池。更换电池步骤如下:
1. 拧出标识卡紧固螺丝, 打开上盖, 取出电池;
2. 按正确方向将电池插入电池夹;
3. 装入电池1秒后, 红色和黄色指示灯在1秒内闪亮3次, 表明标识卡已进入正常工作状态。如果指示灯没有闪亮, 应取出电池, 稍等片刻, 再重新装入电池;
4. 电池安装好后, 盖好上盖, 拧紧螺丝。
注意: 安装电池时请注意电池极性。
6、 故障及排除
故障现象
故障原因
排除方法
发出的信号微弱, 通讯距离短
1. 电池安装不当
2. 电池电压低
1. 重新安装电池
2. 更换电池
标识卡工作不正常
1. 电池安装不当
1. 重新安装电池
指示灯亮度减弱
1. 电池电压低
1. 更换电池
如按上表仍无法排除故障, 应由厂家专业技术人员检查、 维修, 或更换设备。
7、 注意事项
不得改变本安电路和与本安电路有关的元器件的电气参数、 规格和型号。
不得使用本说明书规定之外的任何型号电池。
危险场所不得拆装电池。
8、 附件及资料
使用说明书 1份
产品合格证 1份
9、 相关证书
1. KGE39A标识卡安全标志证书
2. KGE39A标识卡防爆合格证

附录A
配套设备
配套设备表
序号
型号
名称
防爆型式标志
生产厂家
防爆证号
安标证号
1
KJF82A
本安型读卡分站
矿用本质安全型ExibⅠ
北京天一众合科技发展有限责任公司
正在申办
正在申办
2
KJF82A.1
矿用本安型无线收发器
矿用本质安全型ExibⅠ
北京天一众合科技发展有限责任公司
正在申办
正在申办
3
KGE41A
矿用射频定位器
矿用本质安全型ExibⅠ
北京天一众合科技发展有限责任公司
正在申办
正在申办
