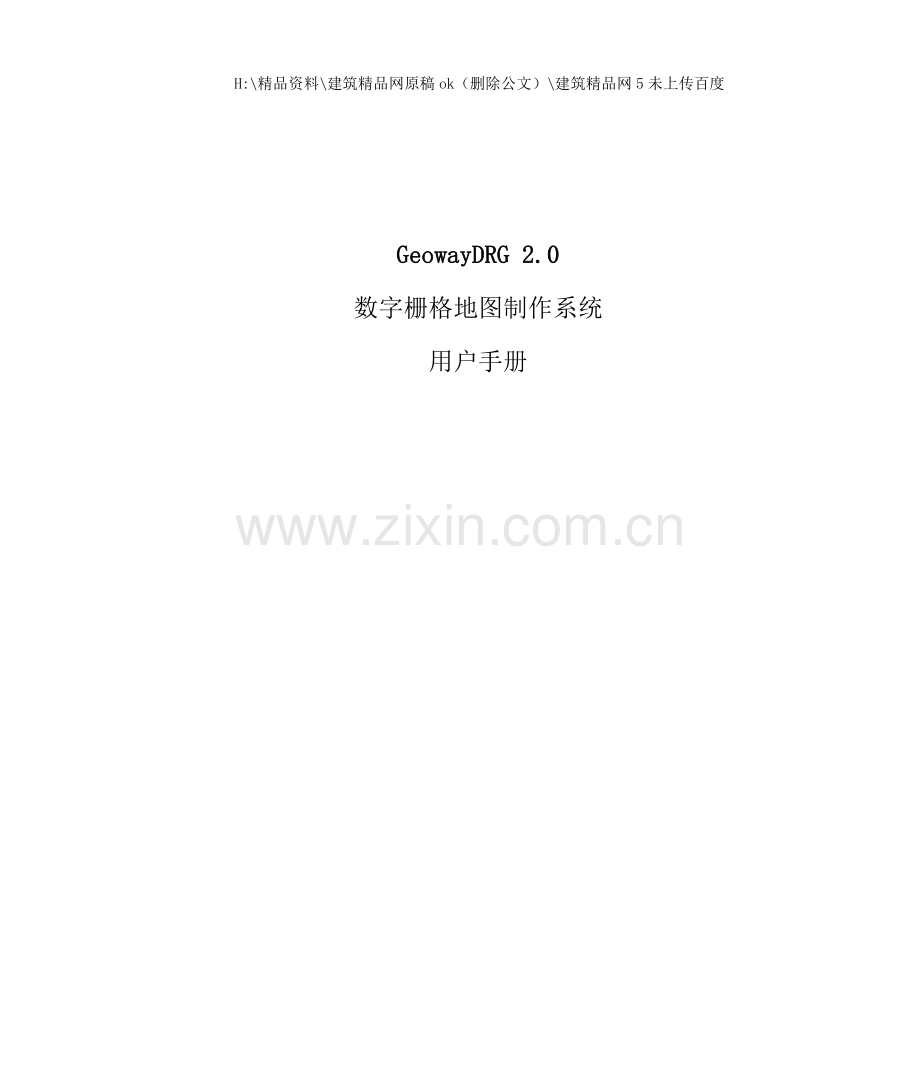

GeowayDRG 2.0
数字栅格地图制作系统
用户手册

序言

欢迎大家阅读《GeowayDRG 2.0用户手册》。顾名思义, 本书是一本面向用户的手册, 在您购买GeowayDRG 2.0的同时, 也随即获得了这一本手册。印制这本书的意图, 旨在让每位用户经过阅读能够将软件使用起来, 并能加以充分的利用。

内容简介
《GeowayDRG 2.0用户手册》由四部分组成:
第一部分: 欢迎篇
我们主要介绍: 栅格地图的基本概念; GeowayDRG的软件技术, 软件环境; GeowayDRG的安装。让广大用户就GeowayDRG有一个初步的认识。

第二部分: GeowayDRG 2.0功能
这一部分共有六章, 是软件使用的详细介绍部分。它跨越了GeowayDRG的整个流程, 涵盖了数字栅格地图纠正的各个工序。

第三部分: 附录
参考知识——这一部分对GeowayDRG中的某些术语和概念作出解释与说明。
常见快捷键( 热键) —— 软件中最常使用到的一些快捷键;
与吉威数源联系 —— 怎样与我们联系。

本书的约定
在本书中有许多注释、 提示、 和警告。注释是对正文的补充; 提示能够使实际操作更容易; 警告使读者避免出错。它们一般以楷体字印刷, 以示区别。
1． 级联菜单系列中的各下拉选项之间用”＞”符号隔开;
2． 一般以楷体字表示注释、 提示、 和警告。

目录
第一部分: 欢迎篇 1
第一章GeowayDRG软件主要功能特点 3
控制点的获取 3
几何纠正的方法与特点 4
多项式变换 5
精度评估的技术特点 5
质量检验 5
图像拼接的功能特点 5
错位调整 6
第二章: GeowayDRG 软件技术 7
什么是数字栅格地图? 7
GeowayDRG软件技术 7
第三章: 软件运行环境及安装 9
GeowayDRG的软件运行环境 9
GeowayDRG的安装 9
第四章: DRG生产流程( 几何纠正) 11
第二部分: GeowayDRG功能 13
第五章: 文件操作 15
打开文件(open…) 16
保存、 另存、 关闭文件 16
导出空间信息 17
环境设置(reference) 18
打印设置、 打印预览、 打印 21
退出(exit) 22
第六章: 屏幕操作 23
刷新(refresh) 23
全屏显示(full screen) 23
控制点(control point) 24
网格线(grid line) 24
图廓线(map frame) 24
工具栏(tools bar) 25
鸟瞰图(landspace) 27
放大镜(magnifier) 28
第七章: 图像操作 29
图像信息(imageinfo) 29
反色(invert) 29
水平翻转(flip horizontal) 30
垂直翻转(flip vertical) 30
顺时针90  (90clockwise) 30
逆时针90(90ccw) 30
水平错位(horizontal) 31
垂直错位(vertical) 32
重置大小( resize) 32
地图裁切( clip) 33
图幅拼接( patched by mapframe) 34
自由拼接( free patch) 35
划线( line) 38
选择( select) 39
清除( clear) 39
第八章: 地图数据加工 41
地图信息( map info) 41
配准图廓左下角( match lb corner) 43
设置( settings) 44
控制点采集 48
控制点列表( list) 50
控制点编辑( edit) 52
清除控制点( clear) 52
控制点输出( export) 52
选择变换公式( formula) 52
解算变换系数( calculate) 53
精度评估( accuracy evaluate) 53
整体纠正( correct) 54
分格网精纠正( correct smart) 54
相对纠正( correct by other) 55
第九章: 检查 59
定位 59
坐标 59
距离 60
边长 61
颜色表 61
第三部分: 附录 63
参考知识 64
何谓”高斯- 克吕格投影”? 64
何谓”3°分带””6°分带”? 65
为什么高斯-克吕格投影地图的东坐标前要加上带号? 66
中国1:5000到1:500000地形图是如何分幅的? 67
什么是54系, 80系? 68
常见快捷键 71
GeowayDRG的功能键 71
快捷键 71

第一部分: 欢迎篇
欢迎使用GeowayDRG数字栅格地图制作系统!
传统的纸质地图扫描成栅格图像时, 由于纸张变形、 人工操作、 扫描设备等原因, 不可避免会产生误差。而地图矢量化时(如线跟踪, 房屋识别)要求高精确度。鉴于此, 吉威数源设计开发了简单易用的地图精纠正工具软件GeowayDRG。
GeowayDRG数字栅格地图制作系统主要从几何处理的角度来解决数字栅格图像的有关问题。主要功能有:
q 手工和自动控制点布设
q 扫描图像的整图纠正
q 分格网精确纠正
q 图像裁切和图像拼接
q 扫描仪镜头不稳定引起图像错位的改正。
系统同时提供图像反色、 旋转、 镜像、 重采样等常见图像变换工具。系统能够对纠正精度进行评估、 定位粗差点、 输出精度报告、 套合网格线和图廓线进行质量检验。
GeowayDRG能够处理BMP、 PCX、 TIFF格式的2色、 16色、 256色以及24位真彩色图像数据, 适用于各种比例尺地形图的几何纠正和DRG制作。

第一章GeowayDRG软件主要功能特点
控制点的获取
GeowayDRG软件可经过如下三种方式获取控制点:
q 根据图幅号自动获取控制点坐标
扫描图像的几何纠正需要布设若干个控制点, 在控制点定位( 采集像点坐标, 即实际坐标) 的同时, 需要输入控制点的地理坐标( 理论坐标) 。GeowayDRG软件根据图幅编号就可自动解算图幅角点坐标以及公里网格线与图廓线之间的交点( 控制点) 坐标, 从而实现控制点坐标的自动获取。
q 控制点的自动布设
在取得四个图廓点的坐标之后, 即可建立两套坐标( 像点坐标与地理坐标) 之间的映射关系。根据各控制点的理论坐标, 能够反求各控制点的像点坐标, 从而实现控制点的自动布设。
无需坐标输入的控制点自动布设相当程度地减轻了工作量, 也降低了出错率, 节省了时间, 提高了工效。
q 控制点采集方式
1软件主要功能特点
GeowayDRG软件提供灵活多样的控制点采集方式。包括: 手工采集、 坐标定位采集、 内图廓点采集、 外图廓点采集、 自动采集公里网格点、 自动采集经纬网格点以及使用控制点文件等方式。
几何纠正的方法与特点
在GeowayDRG软件几何纠正的方法及特点如下:
q 整体纠正技术特点
GeowayDRG软件在数字栅格图像上布设若干控制点, 按照控制点的理论坐标与实际坐标的对应关系建立多项式方程, 根据解算的几何变换系数对扫描图像进行重采样即几何纠正, 重采样后的图像同时具有了地理坐标。
q 分格网精纠正技术特点
分格网精纠正技术可最大限度地改正原图图纸的几何变形以及扫描仪本身的畸变误差。GeowayDRG软件能够由布设的控制点自动构建不规则三角网, 以三角形为单元进行数字微分纠正, 有效解决了图纸伸缩引起的非均匀局部变形。
将GeowayDRG软件对扫描图像的精纠正, 作为地图扫描矢量化的前端预处理, 能够彻底解决栅格图像和矢量数据的精度问题。
q 相对纠正技术特点
影像的几何纠正是根据控制点进行的。在GeowayDRG软件中, 控制点采集既可在具有某一参考坐标系的地形图上选取, 还能够从基准图像上选取, 经过相对纠正( 影像相对于另一个影像进行纠正) 技术达到影像整体纠正的目的。
相对纠正为影像的整体纠正及不同时相、 不同源的遥感影像进行像素级融合和融合分析带来了方便。
多项式变换
GeowayDRG提供多种几何变换方案。包括: 一次多项式、 齐次多项式( 双线性变换) 、 二次多项式、 三次多项式、 四次多项式。
精度评估的技术特点
GeowayDRG允许在几何纠正之前作控制点的布设精度进行评估, 并按误差大小排序来快速定位粗差点。精度评估报告能够标准文本文件格式输出。
质量检验
重采样后的纠正图像可与理论图廓线和网格线套合, 用于检验几何纠正的精度。GeowayDRG软件的质检版还提供图廓边长和对角线的检验和色彩检验功能。
图像拼接的功能特点
GeowayDRG软件提供两种图像拼接功能: 图幅拼接和自由拼图。
q 图幅拼接
将两幅或多幅经过几何纠正, 具有地理坐标, 图幅邻接或坐标相近的扫描图像缺省按图幅范围自动进行拼接。
q 自由拼接
自由拼接在两幅图像之间进行。不要求图像的几何纠正和地理定位, 两幅图像只需具有两个或两个以上的同名点, 对同名点进行配准后就可将其拼成一幅图像。
两点配准的自由拼接使得小幅面扫描仪处理大图纸轻松自如!
错位调整
大幅面扫描仪一般有两个以上的镜头。时间一长, 镜头之间的不稳定容易引起扫描图像沿镜头交界处错位。GeowayDRG软件能够精确定位到图像错位处, 微调地平移图像, 改正错位。
利用软件手段改正扫描图像的错位现象, 减少了对扫描仪以及维修人员的依赖。

第二章: GeowayDRG 软件技术
什么是数字栅格地图?
数字栅格地图( Digital Raster Graphic, DRG) 是模拟地形图的数字表现形式。它是由现有纸图经扫描、 几何纠正及色彩校正后, 形成在内容、 几何精度和色彩等方面与地形图保持一致的栅格数据文件。数字栅格地图是”4D”基础地理信息数字产品模式中的第一”D”。它改变了传统纸质地形图的存储和印制方式, 适用基于扫描矢量化技术的数字线划图( DLG) 的数据采集, 也可作为背景数据参照来评价、 修测和更新其它与地理相关的信息, 还可与数字正射影像图( DOM) 、 数字高程模型( DEM) 等数据进行复合、 派生和表现。

GeowayDRG软件技术
GeowayDRG是一套综合图像处理、 栅格地图精纠正、 图幅裁切和拼接为一体的栅格地图处理系统。系统提供交互地图精纠正的多种解决方案, 适用于全系列比例尺地图。输出的产品数字栅格地图DRG。它是在Visual C++6.0上使用MFC开发的Windows多文档程序, 允许同时打开多幅数字栅格地图文件或图像文件。使用内存映射技术( Memory Mapping) , 使得GeowayDRG不受系统内存的限制, 操作图像的数量和大小只依赖于硬盘自由空间。

2 GeowayDRG软件技术
第三章: 软件运行环境及安装
GeowayDRG的软件运行环境
硬件: 奔腾二代以上微机, 64M以上内存、 200M以上自由硬盘空间;
软件: Windows NT4.0以上;
显示模式: 800*600*256色以上;
GeowayDRG的安装
GeowaDRG安装程序( Setup.exe) 将引导您将本软件完整地安装到本地计算机上。
q CDROM光盘安装
一般情况下, 将GeowaDRG光盘插入CDROM驱动器后, 位于光盘上的安装程序( 一般位于光盘的GeowaDRG目录) 会自动运行。
q 软盘安装
直接运行软盘根目录下的安装程序。
q 网络下载安装
先将安装程序的ZIP压缩包从互联网上下载下来。接着, 将包含在ZIP文件中的所有文件解压至您本机的任一位置。执行该位置下的安装程序即可。
欢迎您进入北京吉威数源站点、 教学软件。

3软件运行环境及安装
第四章: DRG生产流程( 几何纠正)
应用一幅图像必须先将图像纠正为一定的参考坐标系, GeowayDRG软件根据不同数据源提供了三种方法对图像进行几何纠正: 整体纠正、 分格网精纠正、 相对纠正。下面一第二种方法为例介绍DRG生产流程。

第一步: 生产预处理。
从文件菜单中打开图像文件后, 从加工菜单中输入地图信息。地图信息包括图幅名称、 图幅编号、 扫描分辨率以及坐标系统。
图幅名称能够不输入。
图幅编号的第一位数字和最后的汉字要换算成相对应的英文字符, 如”6-50-2-丙”应写成”f-50-2-c”。
注: GeowayDRG软件不要求图幅编号与坐标系统的对应关系, 即54坐标系的图照样能够使用新图编号来解求图廓坐标。
从加工菜单中配准图廓左下角。依据图幅编号、 扫描分辨率, 再配准图廓左下角, 能够大致建立图像与实际坐标的对应关系。

第二步: 控制点采集。
从加工菜单中选择内图廓点采集, GeowayDRG软件将自动定位到四个内图廓点附近, 左键粗略定位内图廓点, 在放大窗口中精确采集坐标。
四个内图廓点的采集顺序是左下角、 右下角、 右上角、 左上角。
4 DRG生产流程
选择加工菜单中的自动采集公里网格点, GeowayDRG软件将按照加工设置中的控制点采集间距自动采集公里网格点以及与图廓线的交点。
建议在自动采集公里网格点时, 选择加工设置中的”手工启用放大窗口”。或”自动启用放大窗口”。因为自动采集公里网格点需要精确定位。
在放大窗口中, 精确采集象点坐标后, 选择”确定”, 系统纪录当前控制点, 系统将自动定位到下一个控制点上。
选择”取消”, 系统将暂停自动量测。在暂定状态下, 只能执行加工设置。
选择”放弃”, 系统将放弃当前控制点, 直接跳到下一个控制点上。
手工启用放大窗口时, 由圆圈提示控制点位。

第三步: 精度自检。
选择加工菜单中的精度评估, 能够得到各控制点的误差以及均方差。系统可对控制点按误差大小排序, 在控制点上双击能够定位到原图上, 对控制点进行编辑或删除。
本步骤应重复进行, 直到所有控制点的误差在规定范围内。
注: 从文件菜单中另存当前数字栅格地图为*.DRG格式文件时, DRG文件保存图幅信息, 控制点、 矢量线等非图像信息。

第四步: 几何纠正。
选择加工菜单中的分格网精纠正, Geoway DRG软件将对控制点构建三角形进行分格网精纠正。
注: 在加工设置中, 能够选择”纠正图采用原图分辨率”, 也能够自定义”地面分辨率或象素分辩率”。

第五步: 保存纠正好的影像。
从文件菜单中选择另存格式为*.tif、 *.bmp或*.pcx, 以保存纠正后的图像文件。
第二部分: GeowayDRG功能

本部分跨越了GeowayDRG的整个流程, 涵盖了数字栅格地图纠正的各个工序。详细解释各命令功能。

第五章: 文件操作
数字栅格地图DRG由DRG文件( *.DRG) 和与其对应的栅格图像文件( 如*.pcx) 组成。其中, DRG文件( *.DRG) 包含对地图的图幅信息、 图廓信息、 控制点信息、 矢量线等非图像信息的描述; 栅格图像文件( 如*.pcx、 *.tif等) 保存地图的图像信息。
本章叙述对DRG文件( *.DRG) 和栅格图像文件( 如*.pcx) 的具体操作及相关操作。
打开文件(open…)
点击菜单”文件>打开”, 系统弹出一对话框, GeowayDRG能够打开BMP、 GPG、 PCX、 TIF格式的图像文件以及以DRG为扩展名的数字栅格地图文件。打开文件对话框如下:

5文件操作
保存、 另存、 关闭文件
q 保存文件(save)
您可保存当前打开的图像文件与DRG文件。若您保存的文件不是DRG 文件, 系统将给出信息框, 如下:

”是”则该文件以原来格式保存, ”否”则取消此操作。
q 另存文件(save as…)
点击菜单项”文件>另存文件”, GeowayDRG将当前数据文件以另外一种格式或文件名保存文件。
q 关闭文件(close)
单击菜单”文件>关闭”, 或者点击位于文件右上角的关闭按钮, 您能够关闭当前文件而不退出该程序。如果您对当前文件作了某些改动, 软件将提示您是否保存。
导出空间信息
DRG空间信息文本文件( *.txt) 保存当前文件的分幅信息、 图廓信息、 影像信息。
q 分幅信息
描述数据文件的图幅号、 坐标系统、 地图比例尺。
q 图廓信息
描述数据文件内图廓四个角点的坐标。
q 影像信息
描述与数据文件相对应的栅格影像文件、 颜色位数、 影像宽度、 影像高度、 图纸分辨率、 左下角坐标、 地面分辨率。
单击菜单”文件>导出空间信息”, 弹出如下对话框:

输入文件名, 单击”保存”按钮即可。
注: 若选择的保存类型为”DRG空间信息文本( *.txt) ”, 系统所生成文件名后缀为.txt, 若选择的保存类型为”所有文件”, 用户所输入的文件名后缀虽然不是.txt, 但文件格式仍为txt文本格式。
环境设置(reference)
在环境设置对话框中能够设置当前坐标系形式, 放大镜倍数, 当前虚拟内存路径等选项。
q 坐标形式

GeowayDRG能够设置状态栏的坐标显示为: 像点坐标、 平面直角坐标( X,Y) 或大地坐标( B,L) 。在坐标形式页中有以下三种选项可供选择:
像点坐标: 显示屏幕上光标所在位置的图像象素坐标。
平面直角坐标( X,Y) : 显示屏幕上光标所在位置的绝对大地坐标。
大地坐标( B,L) : 显示屏幕上光标所在位置的经纬度坐标。
q 放大镜倍数
GeowayDRG能够设定控制点采集对话框中放大镜的显示倍数。拖动滑动杆即可改变倍数值, 如下图:

A

C

B

A. 显示所设置的放大镜倍数, 例如所设置的倍数为8。
B. 原图上的控制点采集点。
C. 放大8倍后的控制点。
q 虚拟内存设置
GeowayDRG软件使用内存映射( Memory Mapping) 技术来操作图像数据。缺省的虚拟内存设置在C盘的根目录下, 如果C盘自由空间不足, 就会降低GeowayDRG运行效率。这时须将虚拟内存路径指向空间富余的驱动器。

在编辑框中输入路径或点击”浏览”选择路径即可。
打印设置、 打印预览、 打印
q 打印设置
在打印前一般要进行打印设置来选择打印机、 纸张和打印方式。

名称( N) : 可输入或点击▼选择打印机的名称, 类型, 工作状态以及它所在的位置 ;
纸张: 能够选择纸张的大小和打印时进纸的方式;
方向: 选择打印时纸张的方向。
在网络按钮中, 能够选择网络中的打印机。

q 打印预览
打印预览能够让我们在打印之前对所要打印的资料进行整体浏览。
q 打印
当完成打印设置后选择菜单项”文件>打印”或打印按钮, 弹出如下对话框:
在这里能够设置打印范围和所要打印的份数。
q 历史中打开过的文件
位于”退出”菜单项上方的是一组文件列表, 它记录的是4个曾经打开过的文件。在这里, 您能够很快地打开最近作业的文件。
退出(exit)
单击菜单”文件>退出”, 将退出GeowayDRG系统。

第六章: 屏幕操作
刷新(refresh)
计算机图形图像操作过程中不可避免地会出现一些显示滞后或残留图斑等不理想现象。这不是错误, 一般情况下不会影响工程操作。但用户能够随时刷新视区, 保证地图的最好浏览状态。
点击“显示>刷新”可进行屏幕刷新。
F5功能键为刷新的快捷键。
全屏显示(full screen)
这是一个尽可能利用屏幕空间的办法: 点击菜单”显示>全屏显示””可将标题栏、 状态栏和工具栏全部隐藏, 并把工作区扩展至整个屏幕。再点击菜单“显示>全屏显示”您可随时恢复正常显示状态。
全屏显示及恢复正常显示状态的图像效果如下:
A

B

① 全屏显示
② 正常显示
控制点(control point)
这是一个将控制点显示／隐藏在屏幕上的开关。
网格线(grid line)
显示方里网格线有助于对DRG地理信息设置及纠正效果的检查。
6屏幕操作
点击菜单项”显示>网格线”或工具栏中的网格线按钮, 能够将网格线显示／隐藏在屏幕上。
图廓线(map frame)
这是一个在屏幕上显示／隐藏图廓线的开关。
工具栏(tools bar)
”显示”菜单中有一个”工具栏”级联菜单, 菜单中列举了该软件所具备的所有工具栏。在作业的任何阶段您都能够在此决定显示、 隐藏各工具栏。
当某工具栏已经存在于界面上时, 点击表示该工具栏的按钮便将其隐藏; 反之则显示。
Geoway［DRG］系统中, 各工具栏均是可停靠( Dockable) 的: 对准工具栏按住鼠标左键拖拽。工具栏可在屏幕的上、 下、 左、 右侧黏附, 也能够在屏幕上悬浮。对准工具栏双击, 工具栏便立即悬浮。
q 标准工具栏(standard bar)
在屏幕上显示／隐藏标准工具栏的开关。
在菜单”显示>标准工具栏”前打对号即显示标准工具栏, 否则不显示。
q 缩放工具栏(zoom bar)
在屏幕上显示／隐藏缩放工具栏的开关。

4
3
6
7
8
5
2
9
1

① 屏幕漫游开关。
② 放大倍数编辑框。
③ 放大按钮。
④ 宿小按钮。
⑤ 全图显示开关。
⑥ 显隐控制点开关。
⑦ 显隐格网开关。
⑧ 显隐图廓线开关。
⑨ 显隐图廓线开关。

在菜单”显示>缩放工具栏”前打对号即显示缩放工具栏, 反之则隐藏。
q 处理工具栏(process bar)
在屏幕上显示／隐藏图像处理工具栏的开关。
9

7
4
2
1
5
8
6
3

① 图像反色开关。
② 水平翻转开关。
③ 垂直翻转开关。
④ 逆时针旋转开关。
⑤ 顺时针旋转开关。
⑥ 重置大小开关。
⑦ 地图裁切开关。
⑧ 水平错位开关。
⑨ 垂直错位开关。

在菜单”显示>处理工具栏”前打对号即显示图像处理工具栏, 反之则隐藏。
q 加工工具栏(correct bar)
在屏幕上显示／隐藏地图加工工具栏的开关。
12
1

9
7
8
11
10
6
5
4
2
3

① 手工采集开关。
② 坐标定位采集开关。
③ 内图廓点采集开关。
④ 外图廓点开关。
⑤ 自动采集公里网开关。
⑥ 使用控制点文件采集开关。
⑦ 继续开关。
⑧ 控制( 同名) 点编辑开关。
⑨ 控制点列表开关。
11
⑩ 整体纠正开关。
12
分隔网精纠正开关。
采集同名点开关。

在菜单”显示>加工工具栏”前打对号即显示地图加工工具栏, 反之则隐藏。
q 状态栏(status bar)
在屏幕上显示／隐藏状态栏的开关。
在菜单”显示>状态栏”前打对号即显示状态栏, 反之则隐藏。
鸟瞰图(landspace)
在屏幕上显示／显隐地图鸟瞰图的开关。
放大镜(magnifier)
放大镜在一个窗体内放大显示光标所在位置的图像。
您能够在菜单”显示>放大镜”前打对号即可显示放大镜, 反之则将其隐藏。系统自动采用当前放大倍数进行放大, 您也能够在”环境设置”中设置放大镜的放大倍数。如下图所示:

2

1

① 光标所在位置的图像。
② 放大显示的图像。

第七章: 图像操作
图像信息(imageinfo)
7图像操作
您能够随时点击菜单”图像>图像信息” 或点击工具栏中的图像信息图标即可查看当前地图图像信息, 包括: 图像文件名称, 图像宽度, 图像高度, 扫描分辨率, 图像颜色数, 图像大小。信息对话框如下:

反色(invert)
为使当前图像更适合您的视觉效果, 点击菜单”图像>反色” 或点击工具栏中的反色图标将使当前图形颜色将被相反的颜色所取代。例如, 白色变成黑色, 红色变成蓝色。
水平翻转(flip horizontal)
点击菜单”图像>水平翻转” 或点击工具栏中的水平翻转图标可使当前图像水平翻转。如下图:

垂直翻转(flip vertical)
点击菜单”图像>垂直翻转” 或点击工具栏中的垂直翻转图标可使当前图像垂直翻转。如下图:
顺时针90  (90clockwise)
点击此命令可使图像顺时针旋转90度。如下图:
逆时针90(90ccw)
点击此命令可使图像逆时针旋转90度。如下图:
水平错位(horizontal)
大幅面扫描仪一般有两个以上的镜头。时间一长, 镜头之间的不稳定容易引起扫描图像沿镜头交界处错位。GeowayDRG软件能够精确定位到图像错位处, 微调地平移图像, 改正错位。
点击菜单”图像>水平错位” 或点击工具栏中的水平错位图标, 鼠标变成捕捉状, 在需要水平错位的地方点击, 系统弹出此处放大对话框:

6
1

4
5
3
2

① 水平错位处。
② 左快进按钮。
③ 右快进按钮。
④ 左微调按钮。
⑤ 右微调按钮。
⑥ 错位处图像放大倍数倍数。

具体操作步骤如下:

第一步: 选择定位线。
对话框左部是一个放大窗口, 显示的是刚才鼠标定位处的图像局部。窗口中的红线是定位线, 将鼠标放在红线上, 鼠标将变成手形状, 此时您能够拖动红线在水平错位处定位。

第二步: 区域选择。
选择对话框右上角的区域选择。若您选择“上部区域”即固定下部区域, 则上部区域相对下部区域错位; 若您选择“下部区域”即固定上部区域, 则下部区域相对上部区域错位。

第三步: 改正错位。
点击“定位”, 左下角的四个进退按扭变亮。靠左第一个按扭( 左快进) 是向左边大幅度错位, 第二个按扭( 右快进) 是向右边大幅度错位, 第三个按扭( 左微调) 是向左边微调错位, 第四个按钮( 右微调) 是向右边微调错位, 用户能够利用这些按钮平移图像, 改正错位。若对刚才所选的位置不满意, 能够点击“重定位”, 再按照上述步骤重做一次, 直到满意为止。

垂直错位(vertical)
此命令可使纠正图像扫描不准确时造成垂直错位。
详细操作可页参阅: 第31页Error! Reference source not found.一节。
重置大小( resize)
GeowayDRG可对图像重采样, 点击”图像>重置大小”, 弹出如下对话框:
确定后, 系统会按照您所设置的分辨率重新采样。图像将重置大小。
注意: 只有进行了”配准左下角内图廓”操作以后, 重置大小才会置亮。
地图裁切( clip)
点击”图像>地图裁切”系统弹出对话框:

设置目标图廓范围, 边距, 裁切时清除范围加边距以外的全部内容。

图幅拼接( patched by mapframe)

图幅拼接旨在使两幅或多幅DRG图像拼接成一个完整的工作区。GeowayDRG允许将两幅或多幅经过几何纠正、 具有地理坐标、 图幅邻接或坐标相近的DRG图像按图幅范围自动进行拼接。打开多幅DRG图像, 点击”图像>图幅拼接”菜单项命令后, 弹出如下对话框:
2
2
3
1

① 输入拼接地图的文件名。
② 在已打开文档列表框中选择要拼接的DRG图像文件。
③ 点击按钮””可将左边列表框中选中的图像文件移到右边, 点击按钮”” 将左边列表框中的所有文件移到右边, 点击方向向左的按钮与以上两个按钮的功能相反。
④ 作好以上各项设置后, 点击确定按钮即可。
注: GeowayDRG拒绝对不同坐标系的图幅进行拼接, 如果待拼接图幅处于不同的带中, 则必须先对其中的一幅地图作跨带处理。
自由拼接( free patch)
GeowayDRG允许两幅有重叠而且包含两个或两个以上的同名地物点的数字栅格图像或DRG图像拼接成一个完整工作区。

第一步: 选择拼接方案与拼接文档。
打开有重叠部分的数字栅格图像, 选择”图像>自由拼接”菜单项, 弹出如下对话框:

q 拼接方案
可选择左右拼接和上下拼接两种方案,若是左右两幅相邻的数字栅格图像或DRG图像,则选择左右拼接,反之则选择上下拼接。

q 左／右( 上／下) 图像文档
单击图像文档编辑框右边的”▼”, 可进行浏览选择所需拼接的数字栅格图像或DRG图像。

q 拼接基准
拼接基准指两幅数字栅格图像或DRG图像在进行自由拼接时以所选图像为基准图像进行拼接, 如: 以左图像为拼接基准时, 点击左图像文档右边的拼接基准按钮, 则拼接时左图像是基础图像, 不做线性变换和图幅整体纠正操作, 右图像根据左图像所采集的同名地物点做相应变换拼接到左图像上。
设置了拼接方案、 左／右( 上／下) 图像文档、 拼接基准以后, 点击”确定”, 弹出如下对话框:
若要保存拼接前所有控制点信息, 则按”取消”按钮, 然后选择菜单项”加工>控制点输出”输出控制点信息文件以后, 重复以上步骤, 点击”确定”, 此时菜单将变成做自由拼接相应菜单。

第二步: 采集同名点。
在需要采集同名点的图像上点击即激活此图像, 再点击菜单项”处理>采集同名点”, 光标移到被激活的图像上会变成捕捉状, 在同名点上初略定位点击, 弹出精确定位放大窗口:

输入同名点的名字, 在放大窗口进行精确定位以后, 点击确定即完成此同名点的采集。有关精确定位的详细操作请参阅: 第第 43 页页Error! Reference source not found.一节。
若要对采集的同名点进行编辑, 则点击菜单项”处理>编辑同名点”即可, 具体操作参阅: 第 52 页页Error! Reference source not found.一节。

第三步: 进行自由拼接。
采集完所需同名点后, 即可进行自由拼接。点击菜单项”处理>自由拼接”后, 弹出如下对话框:

q 线性处理
若在DRG图像上采集了两个同名点, 则选择”线性处理”, 拼接时, 以拼接基准图像为基础进行线性变换, 生成一幅新的拼接图像。
q 多点处理
若在DRG图像上采集了三个或三个以上的同名点, 则选择”多点处理”, 拼接时, 以拼接基准图像为基础进行整体纠正和线性变换, 生成一幅新的拼接图像。
注:
若采集的同名点只有两个, 选择了”多点处理”, 系统在拼接时将自动按”线性处理”进行拼接。
划线( line)
量测折线距离: 双击结束画线, 能够量测折线对应的地面实际距离。
画矢量辅助线: 采集控制点时, 若欲采集处图像不清晰或不连续, 画出矢量辅助线, 在菜单项”加工>设置”中选用”禁用放大窗口”选项, 再手工采集控制点即可进行控制点定位。

选择( select)
点击菜单”图像>选择”, 以选中图像上的控制点或矢量辅助线。
清除( clear)
选中图像上矢量线后, 此命令可将其删除。

第八章: 地图数据加工
地图信息( map info)
在做地图纠正之前需要输入正确的地图信息。针对国家标准分幅地图、 地方分幅地图和任意图幅, GeowayDRG软件系统提供相应的解决方案。地图信息设置包括国家标准分幅地图, 地方分幅地图和基础图纸信息三页。点击”加工>地图信息”菜单项, 弹出如下对话框:
8地图数据加工

q 国家标准分幅
对国家标准分幅的地形图进行地图信息设置时可选用此页, 关于国家标准分幅的更进一步信息可参阅: 第 67 页页”中国1: 5000到1: 500000地形图是如何分幅的? ”一节的有关说明。
在GeowayDRG软件中, 根据国家标准分幅地形图的图幅编号便能够解算出相应内图廓四个角点的坐标, 故在设置地图信息时国 ”图幅名称”这一项视情况能够不输入, 输入”图幅编号”和”扫描分辨率”后, 点击”确定”完成此操作。
注意, 图幅编号的第一位数字和最后的汉字要换算成相对应的英文字符, 如”6-50-2-丙”应写成”f-50-2-c”。

q 地方分幅
当待纠正地图可由规则矩形网格和网格的左下角坐标来共同确定, 则用此页设置地图信息。
在地方分幅页中记录”图名”、 ”图号”选项能够视情况不输入。
比例尺分母: 输入图纸比例尺分母, 如500、 1000等。
扫描分辨率: 输入图像的扫描分辨率( 单位为DPI, 即每英寸图像上所包含的象素数) 。
格网类型: 可选择平面坐标、 经纬度。
格网宽度: 输入图纸中格网的宽度。
网格数: 输入图纸东方向和北方向要采集控制点的范围所包含的网格数。
左下角坐标: 输入图廓左下角的坐标。

q 基础图纸信息
在GeowayDRG软件中, 如果待纠正的图像不是完整图幅的地形图, 也没有控制格网, 但图幅中分布有控制点, 这种图像同样能够在GeowayDRG中纠正。此时, 必须输入扫描分辨率和比例尺分母。
配准图廓左下角( match lb corner)
8
5
7
6
4
3
2
1
当输入地图信息后, ”配准图廓左下角”这一项置亮。点击 ”加工>配准图廓左下角”菜单命令后, 再点击地图内图廓左下角, 弹出鼠标点击点处放大图像对话框。例如下图:

① 地图内图廓左下角
② 图像窗口, 显示的是刚才鼠标点击点处( 内图廓左下角) 的局部图像。
③ 窗口中的十字丝是定位十字丝, 光标在窗口中移动时十字丝会随之移动。
④ 鼠标定位点处的象素坐标。
⑤ 锁定控制点坐标的开关。
⑥ 图廓左下角理论坐标。
⑦ 拖动次滑动杆, 可改变放大窗口的放大倍数
⑧ 显隐象素网格的开关。
设置( settings)
此命令能够改变GeowayDRG多种功能的操作方式。点击菜单”加工>设置”, 系统弹出对话框如下:

q 纠正后自动生成新DRG文档
对话框最上栏是纠正后是否自动生成DRG文档开关, 若选中则纠正后系统将产生一个新文档存放纠正成果图像。

”控制点采集”栏用于设置放大窗口的弹出情况。
q 禁用放大窗口
在采集控制点时, 控制点即是您在地图上的点击点, 不弹出放大窗口。
q 手工启用放大窗口
需要采集控制点时, 在图上点击即弹出放大窗口, 以便精确定位。
q 自动启用放大窗口
当进行自动采集公里／经纬格网点时, 选择自动启用放大窗口, 系统自动定位到左下角第一公里格网线交点处, 并弹出放大窗口。在放大窗口中进行精确定位后, 系统纪录当前控制点信息, 并按设置的采集间距自动定位到下一个控制点上, 弹出放大窗口, 继续采集控制点, 直到采集结束。

”地理坐标预置” 栏用于设置控制点大地坐标的状态。
q 禁用坐标预置
采集控制点时, 系统不自动给出放大窗口控制点坐标, 需要人工输入。

q 预置为当前坐标
采集控制点时, 系统将自动给出放大窗口中控制点的坐标, 此坐标是系统计算所得的当前点击点的实时大地坐标。

q 预置为规划坐标
采集控制点时, 系统将自动给出放大窗口中控制点的理论坐标, 如: 采集
