铝板幕墙安装工程
一、 适用范围:
适用于民用建筑中铝板幕墙安装。
二、 施工准备:
( 一) 材料要求:
1.铝合金饰面板和骨架材料必须符合设计的材质、 种类、 规格、 型号, 其质量应符合有关标准规定。
2.连接件、 预埋件等零件必须符合设计要求, 并进行防腐处理。
3.结构硅酮密封胶必须按设计村料的厂家和牌号选用, 并进行相容性试验。
4.幕墙材料应按品种和规格堆放在特种架子上或垫木上。在室外堆放时, 应采取保护措施。材料搬运和吊装时不得碰撞。
( 二) 主要机具设备:
1.机械设备: 冲击钻、 砂轮切割机、 电焊机、 铆钉枪、 电动改锥。
2.主要机具: 螺丝刀、 钳子、 扳手、 线坠、 水平尺、 钢卷尺。
( 三) 作业条件:
1.主体结构已施工完成, 主体施工时已按设计要求埋设预埋件。
2.幕墙安装的施工组织设计已完成, 并经有关部门审核批准。
3.幕墙材料按计划一次进足, 并配套齐全。
4.安装幕墙用的排架已经搭设好。
三、 操作工艺:

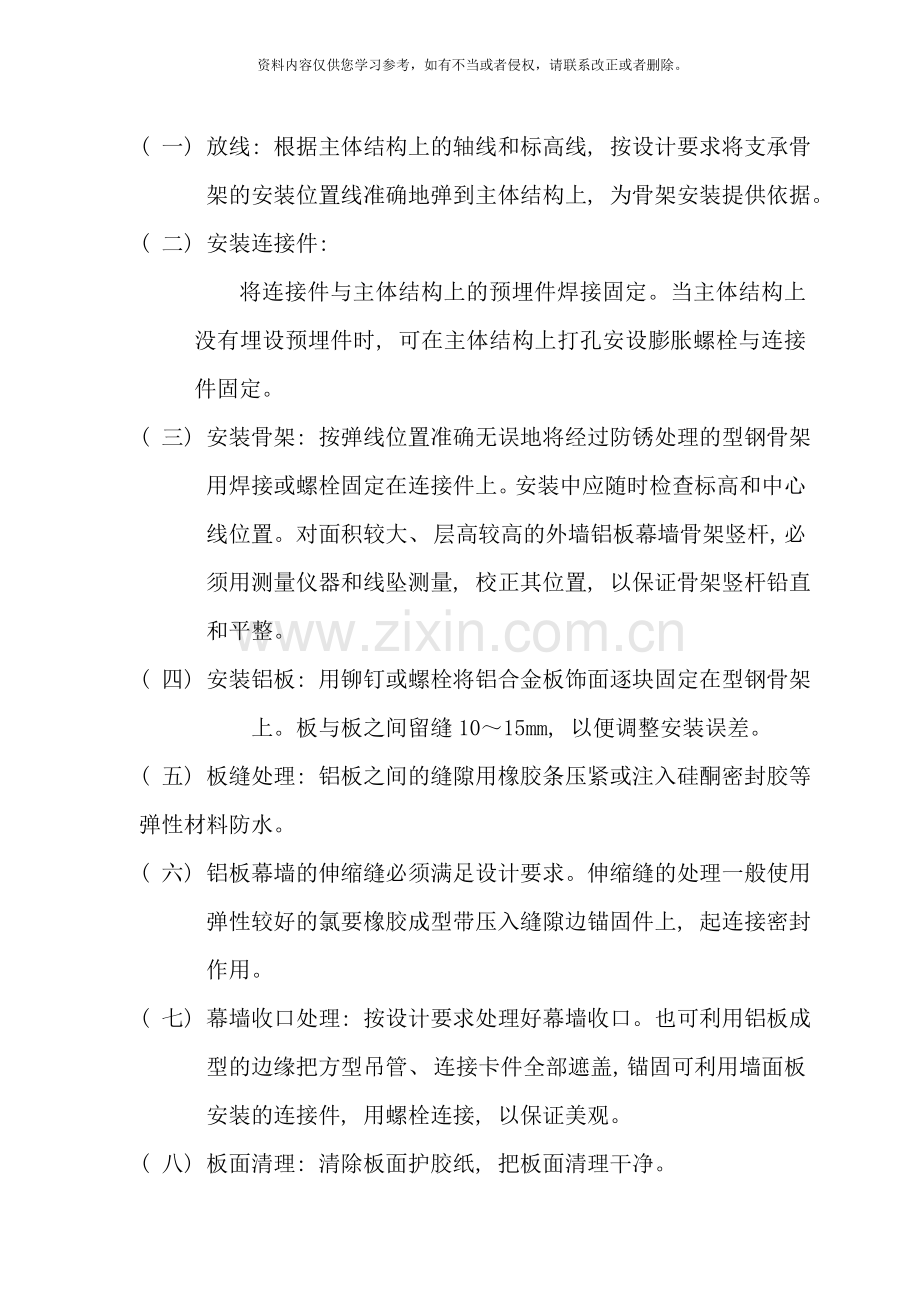

( 一) 放线: 根据主体结构上的轴线和标高线, 按设计要求将支承骨架的安装位置线准确地弹到主体结构上, 为骨架安装提供依据。
( 二) 安装连接件:
将连接件与主体结构上的预埋件焊接固定。当主体结构上没有埋设预埋件时, 可在主体结构上打孔安设膨胀螺栓与连接件固定。
( 三) 安装骨架: 按弹线位置准确无误地将经过防锈处理的型钢骨架用焊接或螺栓固定在连接件上。安装中应随时检查标高和中心线位置。对面积较大、 层高较高的外墙铝板幕墙骨架竖杆, 必须用测量仪器和线坠测量, 校正其位置, 以保证骨架竖杆铅直和平整。
( 四) 安装铝板: 用铆钉或螺栓将铝合金板饰面逐块固定在型钢骨架上。板与板之间留缝10～15mm, 以便调整安装误差。
( 五) 板缝处理: 铝板之间的缝隙用橡胶条压紧或注入硅酮密封胶等弹性材料防水。
( 六) 铝板幕墙的伸缩缝必须满足设计要求。伸缩缝的处理一般使用弹性较好的氯要橡胶成型带压入缝隙边锚固件上, 起连接密封作用。
( 七) 幕墙收口处理: 按设计要求处理好幕墙收口。也可利用铝板成型的边缘把方型吊管、 连接卡件全部遮盖, 锚固可利用墙面板安装的连接件, 用螺栓连接, 以保证美观。
( 八) 板面清理: 清除板面护胶纸, 把板面清理干净。
四、 质量标准:
( 一) 主控项目:
1.金属幕墙工程所使用的各种材料和配件, 应符合设计要求及国家同行产品标准和工程技术规范的规定。
2.金属幕墙的造型和立面分格应符合设计要求。
3.金属面板的品种、 规格、 颜色、 光泽及安装方向应符合设计要求。
4.金属幕墙主体结构上的预埋件、 后置埋件的数量、 位置及后置埋件的拉拔力必须符合设计要求。
5.金属幕墙的金属框架立柱与主体结构预埋件的连接、 立柱与横梁的连接、 金属面板的安装必须符合设计要求, 安装必须牢固。
6.金属幕墙的防火、 保温、 防潮材料的设置应符合设计要求, 并应密实、 均匀、 厚度一致。
7.金属框架及连接件的防腐处理应符合设计要求。
8.金属幕墙的防雷装置必须与主体结构的防雷装置可靠的连接。
9.各种变形缝、 墙角的连接节点应符合设计要求和技术标准的规定。
10.金属幕墙的板缝注胶应饱满、 密实、 连续、 均匀、 无气泡, 宽度和厚度应符合设计要求和技术标准的规定。
11.金属幕墙应无渗漏。
( 二) 一般项目:
1.金属表面应平整、 洁净, 颜色一致。
2.金属幕墙的压条应平直、 洁净、 接口严密、 安装牢固。
3.金属幕墙的密封胶应横平竖直、 深浅一致、 宽窄均匀、 光滑顺直。
4.金属幕墙的上的滴水线、 流水坡方向正确、 顺直。
5.每平方米金属板的表面质量和检验方法应符合规定:
项次
项 目
质量要求
检验方法
1
明显划伤和长>100mm的轻微划伤
不允许
观察
2
长度≤100mm的轻微划伤
≤8条
用钢尺检查
3
擦伤部面积
≤500m2
用钢尺检查

6、 铝板幕墙的允许偏差项目和检验方法
项次
项 目
允许偏差mm
检验方法
规范、 标准
企业标准
1
幕墙垂直度
幕墙高度≤30m
10
8
经纬仪
30m<幕墙高度≤60m
15
10
60m<幕墙高度≤90m
20
15
幕墙高度>90m
25
20
2
幕墙
水平度
层高≤3m
3
2
水平仪
层高>3m
5
4
3
幕墙表面平整度
2
1
2m靠尺、 塞尺
4
板材立面垂直度
2
1
垂直检测尺
5
板材上沿水平度
2
2
水平尺钢直尺
6
相邻板材板角错位
1
1
钢直尺
7
阳角方正
2
1
直角检测尺
8
接缝直线度
3
2
拉5m线或拉通线钢直尺
9
接缝高低差
1
1
钢直尺和塞尺
10
接缝宽度
1
1
钢直尺

五、 成品保护:
( 一) 铝板幕墙的骨架、 铝板和密封等应制定保护措施, 不得使其发生碰撞变形、 变色等现象。
( 二) 施工中铝板幕墙及其骨架表面的粘附物应及时处理。
( 三) 铝板幕墙完成后, 应制定清扫方案。
( 四) 清洗铝板幕墙中的中性清洁剂, 进行腐蚀性检验。中性清洁剂清洗后及时用清水冲洗干净。
六、 安全措施:
（一） 安装铝板幕墙用的施工机具, 在使用前应进行严析检验。
（二） 电动工具应安装触电保护器, 而且电动工具应作绝缘电压试验。
（三） 施工人员应戴安全帽、 系安全带、 背工具箱。
（四） 在高层铝板幕墙安装与上门路结构施工交叉作业时, 结构施工层下应应架设防护网。在离地面3m处, 应搭设挑出的水平安全网。
（五） 现场焊接时, 在焊件下方应设接火斗。
七、 施工注意事项:
（一） 对高层铝板幕墙的测量放线应在风力不大于4级的情况下进行。每天应定时对幕墙的垂直度进行校核。
（二） 连接件与膨胀螺栓或与墙上的预埋件焊牢后应及时进行防锈处理。
（三） 不同金属的接触面应采用垫片作隔离处理。
（四） 铝板幕墙四周与主体结构之间的缝隙, 应采用防火的保温材料填充。内外表面采用密封胶连接封闭, 接缝隙应严密不漏水。
（五） 铝板幕墙施工过程中应进行抗雨水渗漏性能检查。
八、 质量记录:
产品合格证书
性能检测报告
材料进场验收记录
拉拔力检测报告
隐蔽工程验收记录
施工记录
金属幕墙分项工程质量检验评定表
