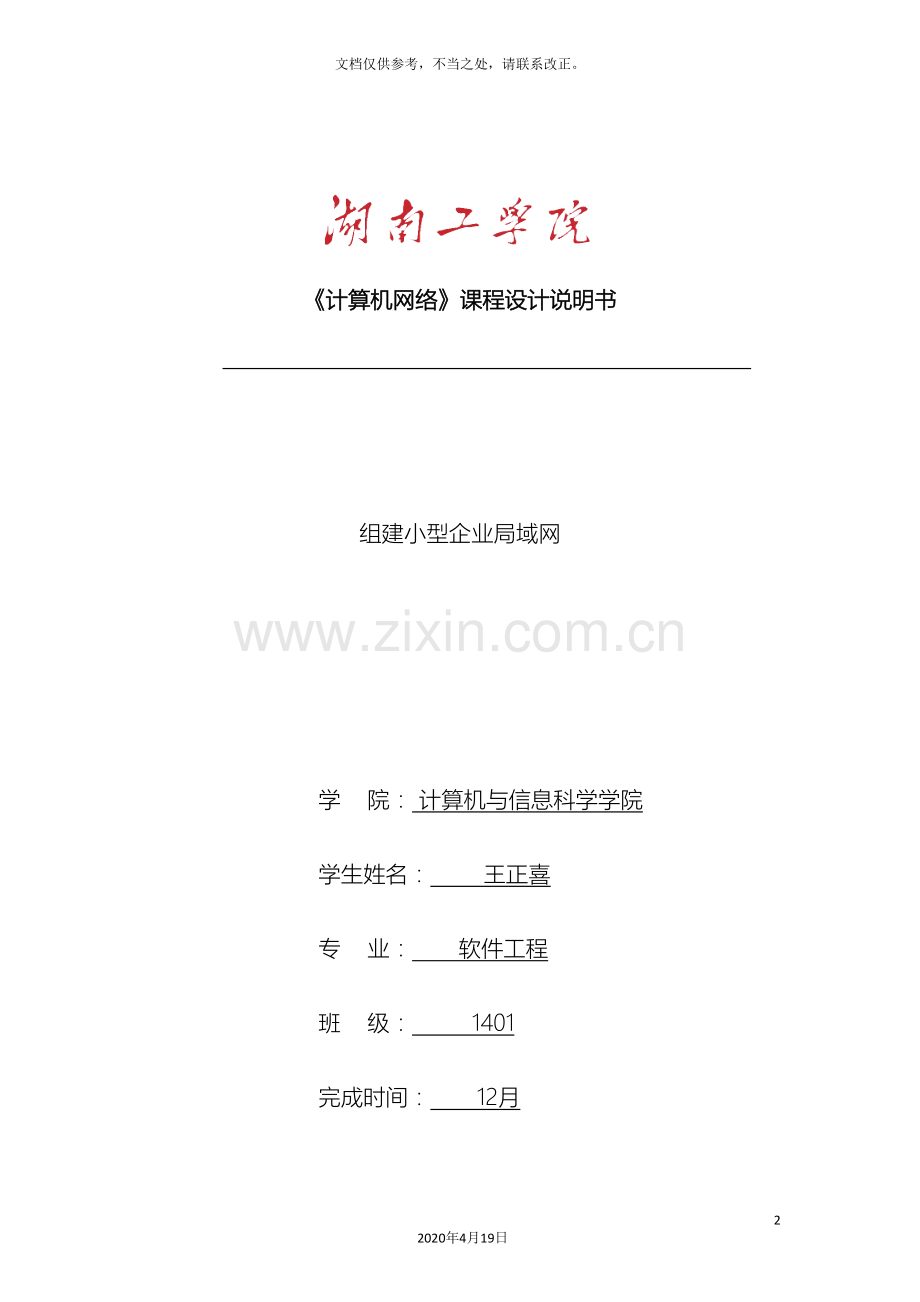

《计算机网络》课程设计说明书

组建小型企业局域网

学 院： 计算机与信息科学学院
学生姓名： 王正喜
专 业： 软件工程
班 级： 1401
完成时间： 12月

目录

一、 课程设计的目的及要求……………………………………1

二、 课程设计的内容（分析和设计）…………………………2

三、 绘制拓扑结构图……………………………………………3

四、 详细步骤……………………………………………………3

五、 路由器或交换机配置的代码……………………………….6

六、 显示最总的结果……………………………………………8

七、 课程设计总结………………………………………………9

一、课程设计的目的及要求
课程设计目的
作为网络工程专业的学生，经过本次的计算机网络课程设计，是对本专业的一次很好的学习机会，进一步熟悉使用网络拓扑结构图，了解并使用子网划分、交换机划分vlan、IP地址的分配、各种协议的使用。
课程设计要求
要求能根据实际问题绘制拓扑结构图，拓扑结构图能够是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的命令配置实现，而且每个方案的需有以下几部分的内容：
1、 需求分析；
2、 设计原则；
3、 方案设计与实施：
（1）方案设计
1）设备选型；
2）综合布线设计；
3）拓扑结构图；
4）IP地址规划（子网划分和CIDR技术）。
（2）方案实施
1）路由协议的选择；
2) 路由器配置；
3）交换机的配置。

现有50台计算机，设计一个小型企业网络方案，要求：
1．资源共享，网络内的各个桌面用户可共享数据库、共享打印机，实现办公自动化系统中的各项功能；
2．通信服务，最终用户经过广域网连接能够收发电子邮件、实现Web应用、接入互联网、进行安全的广域网访问；
3．划分网段；
4．选择路由协议，配置路由，并为路由器设置密码。

二、课程设计的内容（分析和设计）
需求特点描述
该小型企业局域网涉及vlan技术、静动态路由技术、单臂路由技术
该小型企业局域网由主要的两个部门（财政部和策划部）和其它部门组成。该局域网需要将财政部独立起来，因而制作个vlan将其独立出来，但同时需要共享服务器里的信息，为解决这个问题需要配置单臂路由，但在配置单臂路由后会导致财政部的信息泄露，合理的控制其它部门不能共享财政部的信息，但财政部却能够共享服务器的资源。
设计方案
（一）：设备选择
锐捷1841型路由器三台,锐捷2950-24型交换机三台,锐捷 Server-PT型服务器一台,锐捷Printer-PT型打印机一台,锐捷 PC-PT型电脑六台,直通线及DTE若干

三、绘制拓扑结构图

四、详细步骤
1、 会治好拓扑结构图，将路由器和交换机的端口状态都启用。
2、 分配好IP地址，并设置好默认网关。
IP地址规划和子网划分：
1.策划部20台的IP地址：192.168.3.2-192.168.3.21
2财务部15台的IP地址：192.168.5.2-192.168.5.16
3.人事部15台的IP地址：192.168.1.2-192.168.1.26

名称
接口
IP
子网掩码
默认网关
Router1
策划部
S0/1/1
192.168.2.2
255.255.255.0
——
S0/1/0
192.168.4.2
255.255.255.0
——
F0/1
192.168.3.1
255.255.255.0
——
Router0
人事部
F0/0
192.168.1.1
255.255.255.0
——
S0/1/0
192.168.2.1
255.255.255.0
——
Router3
财务部

F0/0
192.168.5.1
255.255.255.0
——
S0/1/0
192.168.4.1
255.255.255.0
——
打印机
FastEtherent
192.168.1.4
255.255.255.0
192.168.1.1

3、 设置动态路由协议。

4、 经过交换机划分vlan。

五、路由器或交换机配置的代码
R3:
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#enable password 123
Router(config)#exit

Router#exit

Router>en
Password:
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#router rip
Router(config-router)#net 192.168.5.0
Router(config-router)#net 192.168.4.0
Router(config-router)#exit
Router(config)#exit
R2:
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#enable password 123
Router(config)#exit

%SYS-5-CONFIG_I: Configured from console by console
Router#exit

Router>en
Password:
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#router rip
Router(config-router)#net 192.168.4.0
Router(config-router)#net 192.168.5.0
Router(config-router)#exit
Router(config)#exit

Switch设置vlan 11

Switch>en
Switch>en
Switch#vlan database
% Warning: It is recommended to configure VLAN from config mode,
as VLAN database mode is being deprecated. Please consult user
documentation for configuring VTP/VLAN in config mode.

Switch(vlan)#vlan 11
VLAN 11 added:
Name: VLAN0011
Switch(vlan)#exit
APPLY completed.
Exiting....
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 11
Switch(config-if)#exit
Switch(config)#int f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 11
Switch(config-if)#exit
Switch(config)#int f0/1
Switch(config-if)#switchport mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
六、显示最总的结果

七、课程设计总结
本次课程设计抽到的题目是组建小型企业局域网，在拓扑图中给三个部门划分了网段，人事部，策划部，财务部，财务部因为需要高的保密性，用vlan把财务部的主机划分出去，企业所有的电脑能够经过服务器连接到Internet，所有的电脑也能够连接并共用打印机。由于对csico命令语句不熟悉 ，在课程设计的的过程中搜索了不少资料，但依然没有较好的使用csico命令语句，导致路由协议的配置和交换机的配置都做得不好。
经过本次课程设计认识了自己的不足，对于计算网络的知识及Csico Packer Tracer的使用还要加强学习。
