人行道施工作业指导说明书

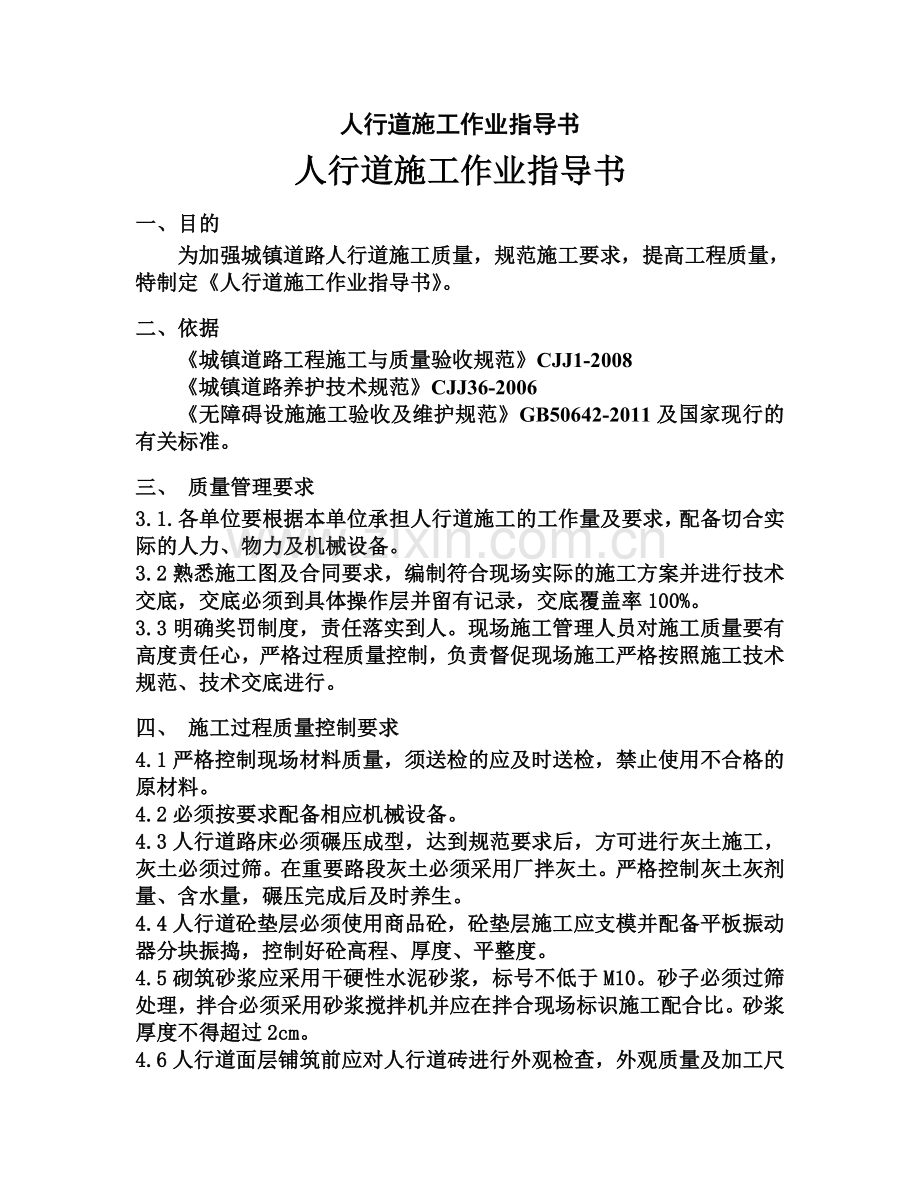

人行道施工作业指导书
人行道施工作业指导书
一、目的
为加强城镇道路人行道施工质量，规范施工要求，提高工程质量，特制定《人行道施工作业指导书》。
二、依据
《城镇道路工程施工与质量验收规范》CJJ1-2008
《城镇道路养护技术规范》CJJ36-2006
《无障碍设施施工验收及维护规范》GB50642-2011及国家现行的有关标准。
三、 质量管理要求
3.1.各单位要根据本单位承担人行道施工的工作量及要求，配备切合实际的人力、物力及机械设备。
3.2熟悉施工图及合同要求，编制符合现场实际的施工方案并进行技术交底，交底必须到具体操作层并留有记录，交底覆盖率100%。
3.3明确奖罚制度，责任落实到人。现场施工管理人员对施工质量要有高度责任心，严格过程质量控制，负责督促现场施工严格按照施工技术规范、技术交底进行。
四、 施工过程质量控制要求
4.1严格控制现场材料质量，须送检的应及时送检，禁止使用不合格的原材料。
4.2必须按要求配备相应机械设备。
4.3人行道路床必须碾压成型，达到规范要求后，方可进行灰土施工，灰土必须过筛。在重要路段灰土必须采用厂拌灰土。严格控制灰土灰剂量、含水量，碾压完成后及时养生。
4.4人行道砼垫层必须使用商品砼，砼垫层施工应支模并配备平板振动器分块振捣，控制好砼高程、厚度、平整度。
4.5砌筑砂浆应采用干硬性水泥砂浆，标号不低于M10。砂子必须过筛处理，拌合必须采用砂浆搅拌机并应在拌合现场标识施工配合比。砂浆厚度不得超过2cm。
4.6人行道面层铺筑前应对人行道砖进行外观检查，外观质量及加工尺寸不符合要求的道砖不得使用。铺筑前还应对道砖及砼垫层进行洇水。
4.7在铺装完成并检查合格后，应及时灌缝，灌缝必须饱满。
4.8检查井周围或与构筑物相接的砌块宜切块补齐，不得用砂浆涂抹或打砖实施。确实不宜切块补齐的部分应用高标号细粒式混凝土填补平整，提浆、抹面、压光，并按道砖花纹勾假缝。
4.9道砖应高出路缘石5mm，道砖与路缘石相接处的砂浆应抹面压光并勾缝处理。
4.10人行道应与相邻构筑物顺接，不得反坡。人行道面层应稳固平整，排水通畅。
4.11铺筑面层砌块，发生错台、凸出、沉陷时，应将其取出，整理垫层，重新铺装面层，填缝；。
4.12安装路缘石应设控制桩，直线段桩距宜为10～15m；曲线段桩距宜为5～10m；路口处桩距宜为1～5m。
4.13路缘石应以干硬性砂浆铺砌，砂浆应饱满、厚度均匀。砌筑应稳固、直线段顺直、曲线段圆顺、缝隙均匀；路缘石灌缝应密实，平缘石表面应平顺不阻水。
4.14路缘石应采取C15水泥混凝土做立缘石背填，并还土夯实。还土夯实宽度不宜小于50cm，高度不宜小于15cm，压实度不得小于90%。
4.15路缘石采用M10水泥砂浆灌缝。灌缝后，常温期养护不少于3天。
4.16铺砌面层完成后，必须封闭交通，并应湿润养护，当水泥砂浆达到设计强度后，方可开放交通，以确保人行道的平整度。
五、料石、预制砌块、缘石的外观及加工尺寸要求
5.1水泥混凝土预制人行道砌块
水泥混凝土预制人行道砌块的抗压强度应符合设计规定，设计未规定时，不宜低于30MPa，抗折强度不低于设计要求。砌块的耐磨性试验磨坑长度不得大于35mm，吸水率应小于8%，其抗冻性应符合设计规定。砌块应表面平整、粗糙、纹路清晰、棱角整齐，不得有蜂窝、露石、脱皮等现象；彩色道砖应色彩均匀。加工尺寸及外观质量允许偏差符合表2要求。
表2 砌块加工尺寸与外观质量允许偏差
项 目
单 位
允许偏差
长度、宽度
mm
±2.0
厚 度
±3.0
厚度差①
≤3.0
平整度
≤2.0
垂直度
≤2.0
正面粘皮及缺损的最大投影尺寸
≤5
缺棱掉角的最大投影尺寸
≤10
裂纹
非贯穿裂纹最大投影尺寸
≤10
贯穿裂纹
──
不允许
分 层
不允许
色差、杂色
不明显
注：①同一砌块的厚度差
5.2路缘石
路缘石混凝土等级应符合设计要求，设计未规定时，不应小于C30。路缘石吸水率不得大于8%。有抗冻要求的路缘石经50次冻融试验（D50）后，质量损失率应小于3%，抗盐冻性路缘石经ND25次试验后，质量损失应小于0.5kg/m2。缘石加工尺寸及外观质量应符合表3要求。
表3 预制混凝土路缘石加工尺寸、外观质量要求
项 目
允 许 偏 差
加工
尺寸
长 度
+5
-3
宽 度
+5
-3
高 度
+5
-3
平整度
≤3
垂直度
≤3
外观
质量
缺棱掉角影响顶面或正侧面的破坏最大投影尺寸（mm）
≤15
面层非贯穿裂纹最大投影尺寸（mm）
≤10
可视面粘皮（脱皮）及表面缺损最大面积（mm2）
≤30
贯穿裂纹
不允许
分 层
不允许
色差、杂色
不明显
5.4树池
人行道树池尺寸应根据步道宽度确定，且不得小于1m×1m。树池边框距路缘石的间隙宜大于300mm。树池边框应与人行道相接平整。
六、 质量检验标准
6.1混凝土预制砌块铺砌人行道（含盲道）质量检验应符合下列规定：
主控项目
1 路床压实度应大于或等于90%，基层压实度应大于或等于95%。
检查数量：每100m查2点。
检验方法：环刀法、灌砂法。
2 混凝土抗压强度应符合设计规定。
检查数量：每100m3的同配比混凝土，取样一次；不足100m3时按一次计。每次取样留置一组标准养护试件。
检查方法：检查试件强度、试验报告。
3 混凝土预制砌块（含盲道砌块、路缘石）强度应符合设计规定。
检查数量：同一品种、规格、每检验1组。
检查方法：查抗压强度试验报告。
4 砂浆平均抗压强度等级应符合设计规定，任一组试件抗压强度最低值不应低于设计强度的85%。
检查数量：同一配合比，每1000㎡1组（6块），不足1000㎡取1组。
检查方法：查试验报告。
5 盲道铺砌应正确。
检查数量：全数检查。
检验方法：观察。
一般项目
1 人行道基础维修质量标准：见表4。
2 铺砌应稳固、无翘动，表面平整、缝线直顺、缝宽均匀、灌缝饱满，无翘边、翘角、反坡、积水现象。混凝土预制砌块铺砌人行道（含盲道）质量检验应符合表7 规定的允许偏差。
表7 预制砌块铺砌允许偏差
项目
允许偏差
检验频率
检验方法
范围
点数
平整度（mm）
≤5
20m
1
用3m直尺和塞尺连续量2尺，取较大值
横坡（%）
±0.3%且不反坡
20m
1
用水准仪测量
井框与面层高差（mm）
≤4
每座
1
十字法，用直尺和塞尺量，取最大值
相邻块高差（mm）
≤3
20m
1
用钢尺量3点
纵缝直顺（mm）
≤10
40m
1
用20m线和钢尺量
横缝直顺（mm）
≤10
20m
1
沿路宽用线和钢尺量
缝宽（mm）
+3
-2
20m
1
用钢尺量3点
3 人行道缘石应砌筑稳固、砂浆饱满、勾缝密实，外露面清洁、线条顺畅，平缘石不阻水。且质量检验标准应符合表6规定。

七、道路无障碍设施
在施工图无明确规定的情况下，按以下要求实施。
7.1设置要求
城市道路无障碍设置应符合表8的规定。
表8 城市道路无障碍设置要求
序号
设施类别
设置要求
1
缘石坡道
人行道在交叉路口、街坊路口、单位出口、广场入口、人行横道及桥梁、隧道、立体交叉等路口应设缘石坡道
2
坡道与梯道
城市主要道路、建筑物和居住区的人行天桥和人行地道，应设轮椅坡道和安全梯道；在坡道和梯道两侧应设扶手。城市中心地区可设垂直升降梯取代轮椅坡道。
3
盲道
1.城市中心区道路、广场、步行街、商业街、桥梁、隧道、立体交叉及主要建筑物地段的人行道应设盲道。
2.人行天桥、人行地道、人行横道及主要公交车站应设提示盲道。
4
人行横道
1.人行横道的安全岛应能使轮椅通行。
2.城市主要道路的人行横道宜设过街音响信号。
5
标志
1.在城市广场、步行街、商业街、人行天桥、人行地道等无障碍设施的位置，应设国际通用无障碍标志牌。
2.城市主要地段的道路和建筑物宜设盲文位置图。

7.2城市道路无障碍技术要求
7.2.1缘石坡道
1缘石坡道应符合下列规定：
1）缘石坡道的坡面应平整、防滑；
2）缘石坡道与行车道之间宜没有高差；当有高差时，高出车行道地面不应大于10mm；
3）宜优先选用全宽式单面坡缘石坡道。
2缘石坡道的坡度应符合下列规定：
1）全宽式单面坡缘石坡道的坡度不应大于1:20；
2）三面坡缘石坡道正面及侧面的坡度不应大于1:12；
3）其他形式的缘石坡道的坡度均不应大于1:12。
3缘石坡道的宽度应符合下列规定：

1）全宽式单面坡缘石坡道的宽度应与人行道的宽度相同；
2）三面坡缘石坡道的正面坡宽度不应小于1.20m；
3）其他形式的缘石坡道的坡口宽度均不应小于1.50m。
4适用于单位大门口等单面坡缘石坡道设置应符合下列规定：
1）选择全宽式单面坡缘石坡道；
2）缘石坡道的坡度不应大于1：20；且缘石高度渐变段长度为3.5m～4m；缘石坡道下口高出车行道的地面不得大于10mm；提示盲道的设置应在起坡点处，长度0.6m，两侧各宽出行进盲道各0.6m。（如图一示）

图一 适用于单位大门口等单面坡缘石坡道
5适用于十字路口转角处缘石坡道设置应符合下列规定：
1）坡道的正面坡口宽度不应小于2.0m；
2）缘石坡道的坡度不应大于1：20，缘石高度渐变段长度不应小于3.5m～4m，到直圆点处路缘石与路面平齐，提示盲道的设置如图示二。（如图二示）

图二 适用于普通十字路口转角处缘石坡道

3）对于特大型十字路口，根据现场实际情况每一角可设置两个缘石坡道，坡道的正面坡应对准人行斑马线。（如图三示）

图三 特大型十字路口缘石坡道
6缘石坡道施工过程应符合下列要求
1）坡道结构：夯实素土路床；15cm厚石灰土层（含灰量8%）；5cm厚C20细粒式水泥砼垫层；2cm厚M10砂浆；6cm厚透水砖。（如图四示）
2）缘石安装结构：①夯实素土层；②2cm厚M10砂浆；③C15水泥砼后背，尺寸为15cm×20cm；（如图五示）

图四 坡道结构

图五 缘石安装结构

3）按要求确定施工范围，拆除范围内的原有人行道及其基础，直至满足新建坡道结构厚度要求及坡度要求。
4）按要求的结构层进行施工：
①必须夯实素土路床；
②禁止就地翻拌石灰土层；
③必须采用商品砼；
④透水砖铺砌时必须洇水处理；
⑤砂浆拌合必须厂拌。
⑥不足一砖须裁砖施工，不得用砂浆涂抹或打砖实施。
⑦缘石坡道下口高出车行道的地面不得大于10mm：采用石材或高强路缘石，与车行道地面平齐。
⑧道砖应高出路缘石5mm，道砖与路缘石相接处的砂浆应压光并勾缝处理。
7缘石坡道上障碍物的处理：
1）电线杆、拉线、树木、信号灯等障碍物，将其基础降到与坡道平齐；若基础不能下降，可采用透水砖砌筑保护或高标号水泥砼砌筑保护。透水砖砌筑时清水墙勾缝，高标号水泥砼砌筑时抹面压光。
2）井盖与坡道降为一致。
7.2.2盲道
1盲道设置应符合下列规定：
1）盲道按其功能可分为行进盲道和提示盲道；
2）指引残疾者向前行走的盲道应为条形的行进盲道；在行进盲道的起点、终点及拐点处应设圆点形的提示盲道；
3）盲道的纹路应突出路面4mm高；盲道表面触感部分以下的厚度应与人行道砖一致；
4）盲道的颜色宜与相邻的人行道铺面的颜色形成对比，并与周围的景观相协调，宜采用中黄色；
5）盲道材型表面应防滑；
6）盲道铺设应连续，应避开电线杆、拉线、树木（穴）等障碍物，其他设施不应占用盲道。
2行进盲道应符合下列规定：
1）行进盲道应与人行道的走向一致；宽度宜为250mm～500mm；
2）行进盲道宜在距离围墙、花台、绿地带250mm～500mm处设置；
3）行进盲道宜在距树池边缘250mm～500mm处设置；如无树池，行进盲道与路缘石上沿在同一水平面时，距路缘石不应小于500mm，行进盲道比路缘石上沿低时，距路缘石不应小于250mm；盲道应避开非机动车停放的位置；
3行进盲道中途如遇电线杆、拉线、树木等障碍物，在相距障碍物250mm～500mm处设置提示盲道；（如图六示）
图六 障碍物盲道设置

4盲道宜避开井盖设置；如遇井盖，应按以下要求处理：
1）井盖占盲道1/2以上位置，在井盖两侧设置提示盲道，井盖周围原有人行道不变（如图七示）；

图七 检查进处盲道设置

2）井盖占盲道小于1/2位置，未占用1/2处设置行进盲道，其余部分维持井盖周围原有人行道不变（如图八示）。

图八 检查进处盲道设置

5提示盲道的设置应符合下列规定：
1）行进盲道在起点、终点转弯处及其他需要处应设置提示盲道，,宜为300mm～600mm ，当行进盲道的宽度不大于300mm时，提示盲道的宽度应大于行进盲道的宽度；
2）行进盲道在转弯处应设提示盲道，其宽度应大于行进盲道的宽度；
3）人行道中有台阶、坡道和障碍物等，在相距250mm～500mm处，应设提示盲道；
4）距人行横道入口、人行入口、地下铁道入口等250mm～500mm处应设提示盲道，提示盲道长度与各入口的宽度应相应；
5）图九为提示盲道设置示意图。

图九 提示盲道设置示意图
6盲道施工过程应符合下列要求
1）新建结构：夯实素土路床；15cm厚石灰土层（含灰量8%）；5cm厚C20细粒式水泥砼垫层；2cm厚M10砂浆；盲道砖（如图十示）。根据现有人行道情况，确定使用部分结构层。

图十 新建盲道结构

2）原人行道无混凝土垫层：
①去除原有人行道砖、砂浆及部分灰土层，找平并夯实基础。
②采用5cm厚C20细粒式水泥砼垫层；2cm厚M10砂浆；盲道砖铺筑的施工工艺。
3）原人行道有混凝土垫层：
①去除原有人行道砖、砂浆及混凝土垫层，找平并夯实基础。
②采用5cm厚C20细粒式水泥砼垫层；2cm厚M10砂浆；盲道砖铺筑的施工工艺。
4）对周边扰动的人行道砖进行恢复。
八、 完工后质量要求
8.1预制侧石、缘石
1预制侧石、缘石表面不得有蜂窝、露石、脱皮、裂缝等现象。允许偏差应符合表9规定。
表9 预制、缘石允许偏差
序号
项 目
允许偏差（mm）
1
混凝土抗压强度
不低于设计规定
2
外形尺寸（长、宽、高）
平均值不低于设计规定±5
3
外露面缺边掉角长度
＜20且不多于1处
4
外露面平整度
3
2缘石安装必须稳固，并应线直、弯顺、无折角，顶面应平整无错牙，侧石勾缝应严密，缘石不得阻水。
3 侧石背后回填必须密实。
4 缘石安装允许偏差应符合表10规定：
表10 缘石允许偏差
序号
项目
允许偏差（mm）
检验方法
1
相邻块高差
3
用尺量
2
△缝宽
±3
用尺量

8.2预制块铺砌
1砌块材质标准应符合表11规定。
表11 人行道面层砌块材质标准
项目
技术要求
抗折强度（MPa）
不低于设计要求
抗压强度（MPa）
不低于30
对角线长度（mm）
±2
厚度（mm）
±2
边长（mm）
±2
缺边掉角长度（mm）
≤5
其他
颜色一致，无蜂窝，露石，脱皮，裂缝等。
2铺砌必须平整稳定，灌缝应饱满，不得有翘动现象。
3与其它构筑物、原有人行道应接顺，不得有积水现象。新老接茬齐平，高低差不得大于5mm；道面应高出侧石顶面5mm
4预制块铺砌允许偏差应符合表12规定。
表12 预制砌块铺砌允许偏差
序号
项目
允许偏差（mm）
检验方法
1
压
实
度
路床
≥90%
用环刀法或灌沙法检查
基层
≥95%
2
平整度
5
用3m直尺量取最大值
3
相邻块高差
3
用尺量取最大值
5
纵缝直顺
10
拉20m小线量取最大值
6
井框与路面高差
5
用尺量

8.3盲道、无障碍坡道质量要求
1盲道质量要求
主控项目
①预制盲道砖的规格、颜色、强度应符合设计要求。行进盲道触感条和提示盲道触感圆点凸面高度、形状和中心距离允许偏差应符合表13、14的规定：
表13 行进盲道触感条凸面高度、形状和中心距离允许偏差
部位
规定值（mm）
允许偏差（mm）
面宽
25
±1
底宽
35
±1
凸面高度
4
+1
中心距
62～75
±1
表14 提示盲道触感圆点凸面高度、形状和中心距离允许偏差
部位
规定值（mm）
允许偏差（mm）
表面直径
25
±1
底面直径
35
±1
凸面高度
4
+1
圆点中心距
50
±1
检查数量：同一规格、同一颜色、同一强度的预制盲道砖材料，应以100m2为一验收批；不足100m2按一批验收统计，每验收批取5块试件进行检查。
检验方法：查材质合格证明文件、出厂检验报告、用钢板尺量测检查。
②结合层、盲道砖填缝材料的强度、厚度应符合设计要求。
检验方法：查验收记录、材质合格证明文件及抗压强度试验报告。
③盲道宽度，提示盲道和行进盲道设置的部位、走向应符合设计要求。
检查数量：全数检查。
检验方法：观察和用钢板尺检查。
④盲道与障碍物的距离应符合设计要求。
检查数量：全数检查。
检验方法：观察和用钢尺检查。
一般项目
①铺砌应牢固、表面平整，缝线顺直、缝宽均匀、灌缝饱满、无翘边、翘角，不积水。其触感条和触感圆点的凸面应高出相邻地面。
检查数量：全数检查。
检验方法：观察检查。
②允许偏差见表15.
表15 预制盲道砖面层允许偏差
项目名称
允许偏差（mm）
检查频率
检验方法
预制类
石材类
陶瓷类
范围（m）
点数
平整度
3
1
2
20
1
2m靠尺和塞尺量取最大值
相邻块高差
3
0.5
0.5
20
1
钢板尺和塞尺量取最大值
接缝宽度
+3，-2
1
2
50
1
钢板尺量测
纵缝顺直
5

50
1
拉20m小线钢板尺量测

2
3
50
1
拉5m小线钢板尺量测
横缝顺直
2
1
1
50
1
按盲道宽度拉线钢板尺量测

2无障碍坡道质量要求
主控项目
①面层材料抗压强度应符合设计要求。
检查方法：查抗压强度试验报告。
②坡度应符合设计要求。
检查数量：每40条查5点。
检查方法：用坡度尺量测检查。
③宽度应符合设计要求。
检查数量：每40条查5点。
检查方法：用钢尺量测检查。
④下口与地面高差应符合设计要求。
检查数量：每40条查5点。
检查方法：用钢尺量测检查。
一般项目
①无裂缝、掉角、缺棱和翘曲等缺陷，表面洁净、图案清晰、色泽一致，周边顺直。
检查方法：观察检查。
②允许偏差见表16。
表16 预制盲道砖面层允许偏差
项目
允许偏差（mm）
检查频率
检验方法
预制砌块
陶瓷类地砖
石板材
块石
范围
点数
平整度
5
2
1
3
每条
2
2m靠尺和塞尺量取最大值
相邻块高差
3
0.5
0.5
2
每条
2
钢板尺和塞尺量取最大值
井框与路面高差
3
每座
1
十字法，
