四岔镇区地形图测量项目

实

施

方

案

安徽天佳信息服务有限公司
二零一一年五月

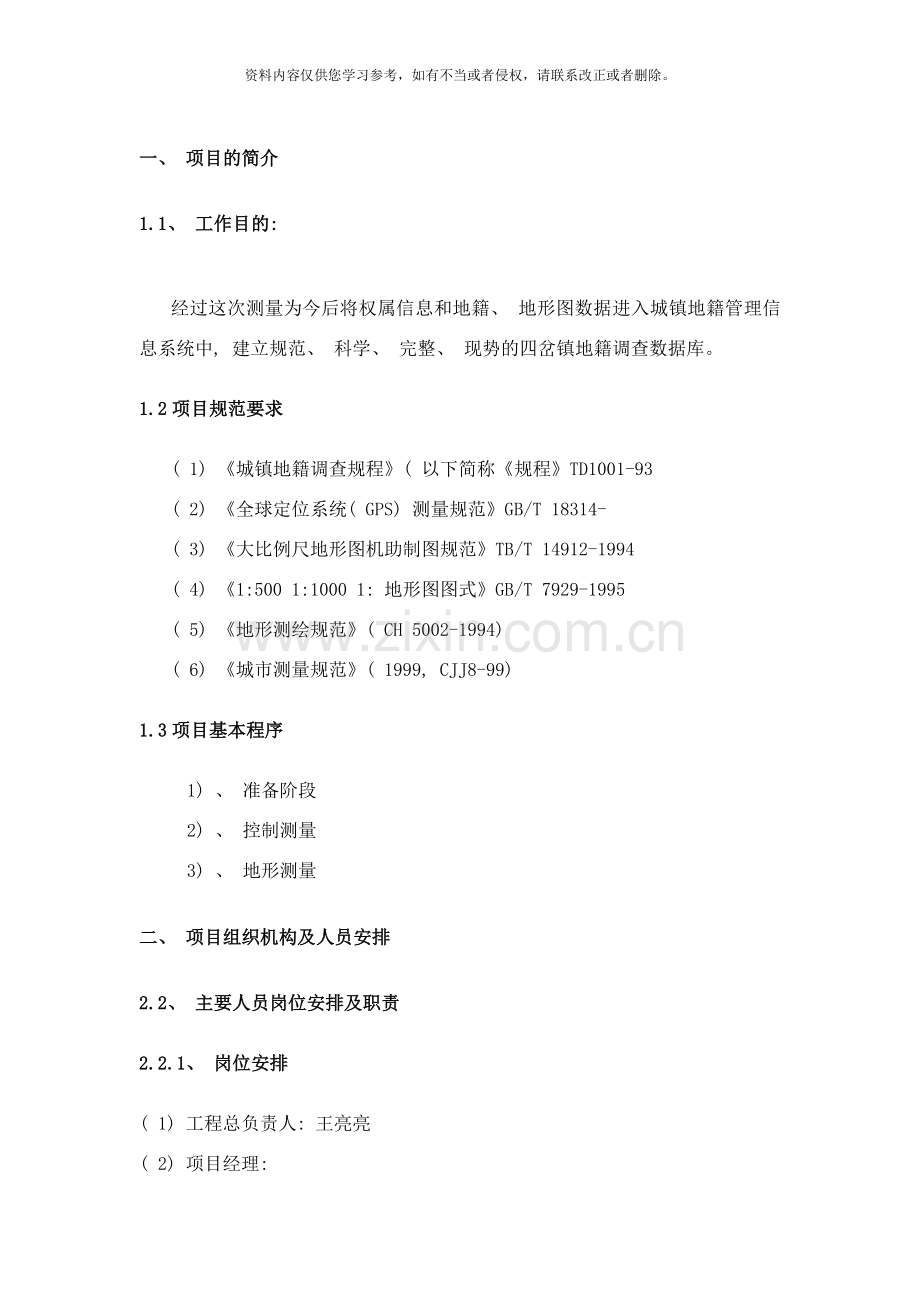

一、 项目的简介
1.1、 工作目的:

经过这次测量为今后将权属信息和地籍、 地形图数据进入城镇地籍管理信息系统中, 建立规范、 科学、 完整、 现势的四岔镇地籍调查数据库。
1.2项目规范要求
( 1) 《城镇地籍调查规程》( 以下简称《规程》TD1001-93
( 2) 《全球定位系统( GPS) 测量规范》GB/T 18314-
( 3) 《大比例尺地形图机助制图规范》TB/T 14912-1994
( 4) 《1:500 1:1000 1: 地形图图式》GB/T 7929-1995
( 5) 《地形测绘规范》( CH 5002-1994)
( 6) 《城市测量规范》( 1999, CJJ8-99)
1.3项目基本程序
1) 、 准备阶段
2) 、 控制测量
3) 、 地形测量
二、 项目组织机构及人员安排
2.2、 主要人员岗位安排及职责
2.2.1、 岗位安排
( 1) 工程总负责人: 王亮亮
( 2) 项目经理:
( 3) 质量管理负责人: 孟凡华
( 4) 进度控制人: 苏杭州
( 5) 技术负责人: 高军
2.2.2、 岗位职责
A、 四岔镇项目项目经理职责
( 1) 认真贯彻执行《中华人民共和国测绘法》, 并做好宣传工作。
( 2) 认真贯彻执行国家、 省、 市有关测绘管理规定和技术规定, 并检查执行情况。
( 3) 负责对测绘设计报告中测量部分的审查工作。
( 4) 及时对各类工程测量成果的检查验收工作。
( 5) 负责施工现场的技术监督和检查指导。
( 6) 负责测绘行业管理的联系、 接洽和报告工作。
( 7) 负责组织落实新技术、 新方法的交流与推广工作。
( 8) 及时向上级汇报有关测绘工作的新形势、 新情况, 和有关总结报告。
( 9) 负责测绘成果的归档、 汇交、 保存和保密工作。
C、 测量技术负责人职责
( 1) 全面负责ISO9001质量体系的贯彻执行情况。
( 2) 全面负责工程项目的技术管理工作。
( 3) 负责工程项目的技术设计书的编制与技术交底工作。
( 4) 负责对有关施工人员的技术培训, 保证施工人员的技术水平能满足生产需要。
( 5) 负责处理施工过程中出现的技术问题。并及时与建设单位进行联系。
( 6) 负责工程项目中各种记录与成果成图的检查工作。
( 7) 负责各类技术资料的收集和最终成果资料的整理工作。
( 8) 认真组织成果资料的自检自查工作。
( 9) 工程项目施工结束后, 认真编写技术总结。
( 10) 积极配合建设单位搞好项目的验收工作。对检查出的问题及时处理。
( 11) 负责工程项目的技术咨询和技术服务工作。
D、 测量组长职责
( 1) 认真贯彻执行有关测量规程和规范。
( 2) 严格按照技术设计书进行施工。
( 3) 负责测区测绘资料的收集、 整理、 利用与保存。
( 4) 负责出工前的仪器设备、 生产工具、 生产材料的准备工作。
( 5) 做好测绘仪器的安全保护工作, 保证仪器设备的正常运转。
( 6) 负责做好本组测绘记录、 成果资料的整理、 装订和保管工作。
( 7) 负责做好本组测绘记录、 成果资料的首级检查工作, 并积极配合上级验收工作。
( 8) 努力学习专业知识, 提高业务技能, 积极学习新知识, 掌握有关规程规范的基本限差和基本要求。
E、 测量人员安全职责
( 1) 严格遵守安全规程和队制订的安全管理制度。
( 2) 在野外工作时, 严禁在无测量人员照管下, 将仪器随便放入驾驶室内, 任其颠簸。
( 3) 仪器用人背运时, 禁止跑跳或其它较大的振动动作。
( 4) 必须保护仪器使之不受暴晒、 雨淋。
( 5) 禁止将测距仪、 全站仪的收发镜头直接对准太阳或强光源。
( 6) 在山区和水上等复杂地形测量时, 要有安全防护设施。
( 7) 禁止用普通纸、 布等材料或酒精擦拭透镜或棱镜。
( 8) 不得将仪器放在热源附近或潮湿有腐蚀的地方。
( 9) 禁止把仪器箱和标尺当板凳坐。
( 10) 经常检查仪器箱是否牢固, 搭扣和背带及提环等是否牢固, 箱锁是否良好, 有不完善之处及时修理, 不得勉强凑合。
( 11) 仪器干燥剂应经常脱水或更换, 保持其吸潮功能。
( 12) 仪器损坏和使用中出现故障, 要及时上报, 并写出书面材料说明情况。
F、 测绘仪器操作员职责
( 1) 全面了解测绘仪器的基本性能, 掌握仪器的操作方法。
( 2) 负责仪器的装卸和运输安全。
( 3) 严格按照仪器操作规程和操作程序进行操作。
( 4) 不得将仪器随便放置, 不得将仪器箱当凳子坐。
( 5) 进行观测时, 操作员不得远离仪器, 防止仪器摔倒。
( 6) 不得让仪器遭到太阳暴晒或雨淋。
( 7) 禁止将测距仪、 全站仪的收发镜头直接对准太阳或强光源。
( 8) 经常检查仪器箱是否牢固, 搭扣和背带及提环等是否牢固, 箱锁是否良好, 有不完善之处及时修理。
( 9) 使用过程中发现仪器有故障不得随意自行调试。
( 10) 当仪器有问题时要及时汇报上级部门听候指示。

三、 仪器设备的投入
1、 硬件的准备
仪器名称
类型
生产厂家
标称精度
数量
检定情况
用途
GPS接收机
Tobo
华测
5+1ppm
1&2
良好
控制定位
全站仪
GTS-102N
TOPCON
2″
1
良好
测距、 测角、 采集数据
全站仪
NTS-352R
南方
2″
1
良好
测距、 测角、 采集数据
全站仪
NTS-662R
南方
2″
1
良好
测距、 测角、 采集数据
全站仪
GTS-311
TOPCON
2″
1
良好
测距、 测角、 采集数据
数码相机
FINEX
富士康
1300万
1
良好
收集身份证、 户口本
对讲机
HF750
鸿峰

4
良好
通讯
汽车
长安之星
长安公司

1
年审
交通运输
2) 、 软件准备
设备类别
设备名称
单位
数量
用途
办公设备
计算机
台
20
作业组用于内业绘图
全数字测量系统
CASS7.0
套
4
1: 500地形图、 地籍图、 土地利用图、 宗地图等图形编辑
打印资料、 图形输出
打印机
套
1
各类检查表格, 报告打印
其它信息数据采集设备
移动硬盘 120G纽曼
个
1
用来存取数据, 及其数据的传输
四、 项目技术路线
1) 准备工作: 在合同签订之后, 按照甲方对项目的工期和工作内容的要求, 组织人员、 设备进入项目区, 收集前期所需资料, 同时还要对实施人员进行培训。
2) 平面控制: 运用现代GPS技术, 在调查区范围内控制点不足的地方建立GPS D级控制网。
3) 高程控制: D级、 图根GPS点建立全区的GPS拟合水准网。
4) 在D级GPS点或高等级点的基础上, 利用实时动态差分GPS技术布设覆盖调查区范围的图根控制。必要地方做图根导线测量;
5) 在首级控制和图根控制的基础上, 使用全站仪等现代先进的测绘手段全野外测绘1: 500数字化地形要素。
6) 资料整理及成果报告编制
利用数字化成图软件对调查成果进行汇总、 统计, 分析数据情况, 编写各类报告。
7)作业流程
外业测绘前准备工作: 包括设计、 人员组织、 培训、 踏勘、 设备配备、 资料收集、 对外联系等

平面控制、 高程控制、 图根控制

地形要素的测绘

过程检查

数据线划图编辑

成果图件编制
面积量算与汇总
文字报告的编写

最终成果验收

五、 项目的进度管理
制定切实可行的工作计划, 项目小组每周上报完成的工作量给项目经理, 并上报下周的工作计划及工作量预计, 将工作量的实际完成情况与工作计划进行比较, 对没有按预定时间完成的情况进行分析, 找出原因, 及时合理地调配人员, 加快项目开展进度, 同时每周向公司汇报工作进度。详细的工作计划如下:
四岔镇区地形测量工作计划表
工作内容
计划时间( 天)
组
具体事项
前期准备
1-2
4
测图资料及其材料和住宿安排
首级控制
2-10
4
D级GPS点的选点、 埋石、 观测、 解算及平差等工作
图根控制
10-30
4
测区图根点导线控制点的观测、 解算、 平差
地形测绘
30-120
4
四岔镇区10.39平方公里的地形测量
外业检查
120-123
4
界址点、 边长检查, 检查表的填写
地地形图整饰, 分幅图制作
123-129
4
地地形图整饰, 分幅图制作

六、 项目的质量管理
为保证产品质量, 实行自检、 互检、 专职检和一级验收制度, 成果资料的检查验收严格按照国家相关的《规程》、 《规范》、 《图式》及《标准》, 对所提交的作业成果按优、 良、 合格三个等级进行评定, 杜绝不合格产品。必须做到三级检查, 最终提交公司质量技术部作最终数据检查;
6.1自查、 互查和专查
自查、 互查和专查由本队完成。自查采用独立元素校对、 相关元素建立条件实施系统检验的方法; 互查采用分项、 分层流水检查方法; 专查需要由专职技术人员做好事先指导、 中间辅导和产品检查等三阶段工作。
a) 自查
自查由各作业组在作业中自行完成, 它是取得优质成果的关键。自查将独立元素100%校对; 相关元素建立条件进行系统检查。
b) 互查
互查由技术检查员组织作业组完成。分项、 分层流水检查方法, 将检查内容做到细化, 加上设计检查记录表格, 这就使得互查工作全面进入了一个有效实施的新阶段。
c) 专查
专查的主要内容是: 审查作业方案和方法, 全面检查资料, 提出具体修改意见, 指导普遍性问题和解决特殊性问题, 尽力提高成果质量, 最终对成果进行综合质量评定。
其中, 一级检查是日常技术方法检查和资料随即检查, 要求对资料、 成果的检查量达到100%; 二级检查是在宏观上进行事先指导和对总体方案进行审查, 要求在全部产品形成后抽查20～30%, 作出关于质量的结论。
6.2预检
预检分为内、 外业两部分, 内业预检率100%, 外业随机抽查20%, 对明显不合理的要100%核查, 错误低于抽查内容中的20%时, 资料和成果退回作业组全面检查, 超过抽查内容中的20%时, 则要求全面返工。
6.3控制测量检查
控制测量的检查: 首先审阅布网方案, 要求已知点分布合理均匀, 控制点布设均匀, 密度适当, 埋石规范, 满足规范要求; 其次, 了解仪器检校情况, 检查手簿记录、 计算, 分析观测方法; 第三要审阅平差计算资料, 主要是校对起算数据和观测数据是否正确, 分析各项精度指标是否满足设计要求。
6.4地形图的检查
首先是对必要的地物要素是否一致, 图式符号应用正确, 各种注记、 图幅整饰等是否符合技术要求, 地形图的内容是否表示齐全, 等高线的走向是否合理; 重点检查二类距离, 地物点间距, 地物点到图根点。
