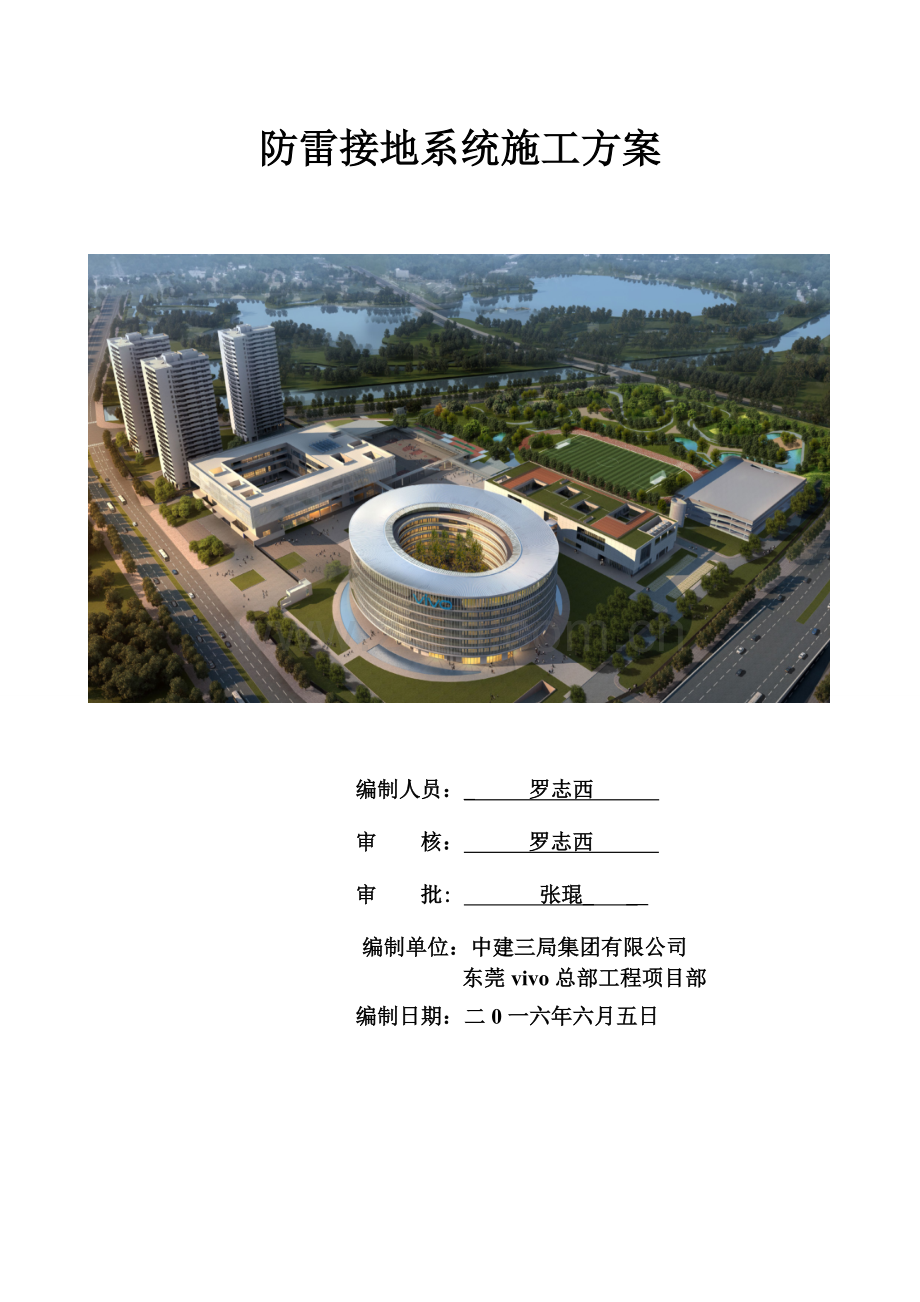

防雷接地系统施工方案

编制人员：_ 罗志西
审 核： 罗志西
审 批: 张琨_ __
编制单位：中建三局集团有限公司
东莞vivo总部工程项目部
编制日期：二0一六年六月五日

目 录

一、编制依据 1
1.1编制目的 1
1.2编制依据 1
1.3施工范围： 1
二、工程概况 2
2.1工程简介 2
2.2防雷及接地设计概况： 2
三、施工方案的选择 3
四、施工准备 3
4.1设备采用情况： 3
4.2人员素质要求： 3
4.3生产准备： 3
五、工艺流程 5
1、施工流程 5
六、具体施工方法 6
6.1主要施工方法 6
6.2施工过程质量技术措施 11
6.3 安全控制措施 13
七、环境和职业健康安全注意事项 15
八、应达到的质量标准及检验方法、检验工具 15
8.1 质量标准 15
8.2 检验方法 15
8.3 检验工具 15
九、方案实施的进度计划、平面布置 16
9.1 进度计划 16
9.2 防雷接地平面图 16
十、应急预案 17

一、编制依据
1.1编制目的
我项目部在仔细审阅、分析、熟悉施工图纸，掌握、了解设计意图后的基础上，通过与业主方、监理方的充分沟通，组织了本次防雷及接地安装工程施工方案的编制工作。
本施工方案为vivo总部（办公室、厂房1-2、门卫室、雨蓬1-3、连廊1-3）防雷及接地安装施工提供指导性的施工方法、工艺。
1.2编制依据
（1）、vivo总部（办公室、厂房1-2、门卫室、雨蓬1-3、连廊1-3）施工图及防雷接地专项施工说明。
（2）、标准图集：05D10《防雷接地工程与等电位联结》、03D501-3《利用建筑物金属体做防雷及接地装置安装》、03D501-4《接地装置安装》、02D501-2《等电位联结安装》。
（3）、GB50303-2002《建筑电气安装工程施工质量验收规范》。
（4）、vivo总部（办公室、厂房1-2、门卫室、雨蓬1-3、连廊1-3）施工组织设计。
（5）、 vivo总部（办公室、厂房1-2、门卫室、雨蓬1-3、连廊1-3）合同协议书。
（6）、图纸：中国建筑设计院有限公司出版的基础接地平面图电施-45、屋顶防雷平面图电施-32以及电气专业设计说明电施-02。
1.3施工范围：
接地网格、屋顶设避雷网、电气浪涌保护器、防雷引下线、等电位。

二、工程概况
2.1工程简介
vivo总部（办公室、厂房1-2、门卫室、雨蓬1-3、连廊1-3）项目施工总承包工程位于广东省东莞市,工程主体结构形式为框架剪力墙结构。
2.2防雷及接地设计概况：
本工程防雷等级为二类。建筑的防雷装置满足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。在屋顶采用Φ10镀锌圆钢作避雷带，利用建筑物内部的钢结构或钢筋混凝土柱子或剪力墙内两根 Φ16 以上主筋通长焊接作为引下线，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接，接地极由建筑物桩基、基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网组成。
本工程防雷接地、电气设备的保护接地等的接地共用统一接地极，要求接地电阻不大于0.5欧姆。实测不足时，增设人工接地极。接地型式采用TN-S系统。

三、施工方案的选择
本工程为办公楼、厂房，甲方及监理对防雷要求高，施工过程需要对防雷接地焊接质量严格控制，且建筑防雷一直是机电施工过程中的重点，后期防雷验收要求更为严格，因此编制防雷接地方案是指导现场施工以及控制该子分部工程质量的重要技术资料。

四、施工准备
4.1设备采用情况：
1、施工机械选用：
交流电焊机BX1-500F-3型及手动电弧焊用附件。
2、检测仪器选用：
钳形电流表（ MG3-1）、接地电阻测试仪（ ZC29B-2）
本项目施工机具、仪器均由项目机管员依据公司程序文件、分公司小型机具管理办法及项目管理规定实施统一管理。所有进场设备均需检验合格，由项目兼职机管员办理发放，并向使用者做使用交底和维护交底。
4.2人员素质要求：
1、操作人员素质要求：电焊工需持安全技术操作证上岗，电焊工需3年工作经验以上。
2、管理人员的素质要求：电气工长2年工作经验以上，工长、材料员及质安员必须持有岗位资质证。
4.3生产准备：
1、电气专业人员认真熟悉图纸及相关标准图集，在与业主、设计院、监理和土建及其他专业图纸会审时着重对图纸中出现的问题进行沟通解决。
2、工长必须确保作业班组的操作人员得到施工图纸、标准图集和验收标准等信息，明确施工内容及方法。
3、施工全过程做到对施工现场进度的原始记录，以及检测调试资料齐全检。
4、开工前完成施工用料的调查落实，对主要材料经甲乙双方及监理考察合格后签订供货协议，根据施工进度组织进场。
5、认真把好原材料进场检验关，严格按质量标准检查、核对、验收。
6、专业施工人员进入现场后，依据公司制定的三级教育制度，结合本专业和工地实际情况对施工作业人员进行质量教育、环境与职业健康安全教育，做好质量、环境与职业健康安全交底工作。
7、做好安全防范措施。

五、工艺流程
1、施工流程

六、具体施工方法
6.1主要施工方法
1、防雷保护
（1）本工程按二类防雷措施设防。建筑的防雷装置满足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
（2）接闪器：在屋顶采用Φ10镀锌圆钢作避雷带，屋顶避雷连接网格不大于20m×20m或24m×16m，并与其内部的钢结构或钢筋混凝土柱子或剪力墙内两根Φ16以上主筋可靠焊接。
（3）引下线：利用建筑物内部的钢结构或钢筋混凝土柱子或剪力墙内两根 Φ16 以上主筋通长焊接作为引下线，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。
（4）接地极：接地极由建筑物桩基、基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网组成。

（5）女儿墙上的金属护栏、金属构筑物等一切突出屋面金属构件均应与防雷装置可靠连接。
（6）建筑物的转角处外墙引下线距室外地面上0.5m处设测试卡子。
（7）建筑金属体，金属装置，建筑物内系统，进出建筑的金属管线应与防雷装置做防雷等电位连接，外墙内，外竖直敷设的金属管道及金属物的顶端级底端应与防雷装置等电位连接；并将建筑物内的各种竖直向的金属管道没三层与就进局部等电位连接端子板连接一次，将电气竖井内的接地干线每层与楼板钢筋做等电位联接。
（8）室外接地凡焊接处均刷沥青防腐。
（9）防雷接地的详细做法严格按照《05D系列建筑标准设计图集》。
2、接地及安全
(1）本工程防雷接地、电气设备的保护接地等的接地共用统一接地极，要求接地电阻不大于（应满足接入设备中要求的最小值），实测不满足要求时，增设人工接地极。
(2）监控机房内设置等电位接地端子板。
(3）不间断电源输出端的中性线，必须与由接地装置直接引来的接地干线相连接，做重复接地
(4）垂直敷设的金属管道及金属物的底端及顶端应与防雷装置连接。
(5）本工程采用总等电位联结，总等电位板由紫铜板制成，应将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结，总等电位联结线采用BV-1*25mm2PC32，总等电位联结均采用各种型号的等电位卡子，不允许在金属管道上焊接。采用局部等电位联结，从适当的地方引出两根大于Φ16结构钢筋至局部等电位箱(LEB），局部等电位箱（LEB）暗装，底距地0.5m。具体做法详见《等电位联结安装》02D501-2。
（6）接地型式采用TN -S系统。
3、基础均压环焊接
利用基础结构底板上下两层主筋沿建筑物外围焊接成环形，并将主轴线上的基础梁及结构地板上下两层主筋相互焊接成网作接地体。

焊接效果图：焊接长度》6D，焊接处无隙缝、焊渣，表面光滑、平整
4、引下线焊接及防雷预埋件
引下线之对角主钢筋（2根以上）的连接及其与接地底板接地网钢筋（2根以上）的交接处均应可靠焊接。钢筋的焊接长度应大于钢筋直径的六倍。铜线与圆钢（或扁钢）连接处须用线鼻子过渡后焊接，所有焊接点均涂沥青防腐。地线管埋地端管口施工后用沥青封死，并满足防水要求。

5、接地干线敷设及测试点安装
本工程测试点利用结构柱内对角主钢筋（大于∅16）通长相互焊接作为引下线，在距地0.5m米处设测试点；变电室用接地干线。采用-80x8热镀锌扁钢下端与基础接地极焊接，在变电室地面0.3m处引出后用-40x4扁钢在室内距地0.3米处做一圈接地装置。强弱电竖井接地干线采用-40x4扁钢与柱内、墙内钢筋大于（∅16）连接，下端与基础接地极焊接，进竖井后垂直引上每层与LEB连接。竖井内需接地的设备均用ZRBV-1x10mm与LEB连接。
接地测试点安装效果图
接地干线预留示意图

接地干线安装效果图

6、避雷带安装
本工程在屋顶设接闪带采用Φ10镀锌圆钢作为防直击雷的接闪器，接闪带网格不小于10m*10m或8m*12m。
避雷带安装效果图

7、金属设备接地
凡突出屋面的所有金属构件，如空调室外机、金属通风管、屋顶风机、金属屋面、金属屋架及金属装饰物等均应与接闪带或防雷引下线可靠焊接，凡焊接处均应刷沥青防腐。

6.2施工过程质量技术措施
1、搭接焊长度：
扁钢与扁钢搭接为扁钢宽度的两倍，不少于三面焊接；圆钢与圆钢搭接为圆钢直径的六倍，双面焊接；圆钢与扁钢搭接为圆钢直径六倍，双面焊接；局部搭接焊采用双面焊有困难，采用延长搭接倍数为原搭接倍数的2.5倍。
2、焊接参数及主要参数的频次：
A、 焊接电压：220 ~ 380V
B、 焊接电流:80~200A
C、 焊条选用:采用碳钢焊条,THJ422,THJ500焊条直径根据所焊材料壁厚选择,如下表:
壁厚( mm)
2
＞3
焊条直径(mm)
2.5
3.2
焊接电流（A）
40-90
80-200
D、 允许焊接的最低温度:-30℃。
E、 主要参数的监控频次:
焊接工序需要监控的内容有:电源电压、焊接电流、环境条件，由施工班组长负责监督实施，由工长不定期检查，在施工日记中记录。
F、 过程参数不符合时采取措施：
电源不符合时，应立即停止施焊，通知现场电工检查电源并重新调整电源直至符合要求后才能再开始施焊。
电流不符合时，通过电焊机上的电流手柄调节焊接电流直至电流达到符合要求。
环境条件：雷雨、台风或六级以上大风时停止露天施工。
3、接地电阻及监控频次：
G、 各测试点接地电阻小于0.5欧姆（选晴天测试）
H、 至少测试三次（主体±0.00、主体封顶、避雷网施工完毕）
4、施工质量检验控制
焊接完后及时检验，监督并改进焊接质量，验收采用焊缝外观检查法，最终检查用接地电阻仪测试。
1、 防雷接地焊接外观检查，焊缝必须全数检查，应符合下列要求：表面光滑平整，无裂纹、气孔、夹渣、融合性飞溅等现象。
2、 最终检验结果：接地电阻不大于1欧姆。
3、 按照先自查、后报验的检验程序进行检查与验收。
4、 记录表格《接地装置测试及隐蔽记录》。
5、操作注意事项
1）、焊条的保管
焊条存放于干燥、通风良好的地方，放置于离外墙300mm，离地高度不低于300mm，严防受潮变质，随用随拆包装，如受潮必须烘烤，在搬运或对方焊条时小心轻放，防止药皮庄脱，以免影响焊接质量。
2）、焊条鉴别
焊条应选用正规厂家生产，三证齐全的合格产品，质量好的焊条，外表光滑、细腻，无气眼、偏心或机械损伤，将焊条举高一米水平跌落到光滑铁板上，药皮无脱落现象。受潮的电焊条芯上常有绣痕，焊接时药皮成块脱落或产生水气，有暴烈现象，将数根焊条放在手掌内滚击，表面起粉变色，并有低沉的沙沙声，对于受潮严重，药皮脱落的焊条应报废。
3）、焊接准备：
A、 施焊时，应有防雨、风的措施。
B、 检查交流弧焊机接线柱上的螺栓是否拧紧，各转动部件是否灵活，焊机外壳接地是否良好，规格是否符合最大电流要求。
C、 现场电工负责接通电源、用万用表检查电源电压是否符合要求，否则由电工调整电源直至符合要求。
D、 施试焊并调整电焊机电流（用钳型电流表检测）。
E、 检查焊条型号规格是否与要求一致，是否受潮，否则返回库房重新取用符合要求的焊条。
4）、焊接技术要求：
F、 焊接处应清除脏物，以露出金属光泽为宜。
G、 根据材料和技术要求选择恰当的焊条和电源。
H、 接口焊接应分层进行，以减少和消除焊接收缩应力与焊接变形。
5）、焊缝缺陷的产生原因和防止措施见下表：
序号
缺陷
名称
原 因 分 析
采 取 措 施
1
咬边
电流太大，电弧长度、运条速度、焊条角度不适当。
改选适当电流和运条方法、焊条角度并保持一定弧长。
2
气孔
融化金属冷却太快，焊条受潮，电弧长度不当或焊缝有污染。
清除焊口杂物、水、油、锈、烘干焊条，做到随取随用。
3
烧穿
电流过大，装配间隙过大，速度太慢，运条不当。
选择合适电流，焊接速度。
4
表面
裂纹
局部地区原子结合力遭到破坏而形成缝隙。
焊接电流过大，电弧过长，焊接速度太慢，间隙太大，运条不熟悉。
5
焊瘤
焊接电流过大，电弧过长，焊接速度太慢，间隙太大，运条不熟悉。
选用正确焊条角度和运条方法等。
6）、焊接注意事项
I、 必须使用符合要求的电焊条，焊条要保存在防潮位置，严防受潮，受潮焊条送库房烘干处理，严禁使用药皮开裂、剥落、变质、偏心或锈蚀的焊条。
J、 对影响焊接的不良环境要采取适当的措施，以保证施焊工作顺利进行。
6.3 安全控制措施
序号
安 全 控 制 内 容
1
必须持电焊工操作证上岗，作业证过期未年审的不准施焊作业；
2
施焊作业必须办理动火审批手续；
3
电焊机外壳，必须接地良好，要有漏电保护器，电源的拆装由电工完成；
4
电焊机要设单独的开关，开关在防雨的开关箱内；
5
焊钳与把线必须绝缘良好，连接牢固，更换焊条戴绝缘手套，电焊机一次线长度不超过5m，二次线（焊把线）不超过20m；
6
在潮湿地点进行施焊作业时，必须站在绝缘胶板或干燥木板上，或穿绝缘胶鞋；
7
施焊场地周围清楚易燃易爆物品，或进行覆盖、隔离，并在施焊部位配备灭火器材；
8
雨雪时，停止露天施焊作业；
9
作业结束，必须先切断焊机电源，并检查作业地点，确认无起火危险后，方可离开；
10
现场施工时，注意保护环境，尽量避免产生噪音，以免环境污染；
11
11、晚上施工时，准备好照明，注意周围环境保证安全，同时安排好休息；
12
现场作业人员必须做到工完场清，严禁在施工现场随意乱丢材料；进入现场必须正确佩戴安全帽，正确使用安全带

七、环境和职业健康安全注意事项
（1）、进入施工现场应正确使用“安全三宝”，配好劳保用品，特别是在高空作业时应特别注意。
（2）、动火前必须填写《动火申请表》，做好安全生产防护措施。
（3）、安全用电，接电必须按安全用电规程接线，离开时切断所有电源、气源，以防万一。
（4）、注意做好工完场清，收集好费焊头等焊接废弃物，分类放置待处理。
（5）、尽量避免夜间施工，以防止光污染。
八、应达到的质量标准及检验方法、检验工具
8.1 质量标准
本工程要求接地电阻不大于1Ω（应满足接入设备中要求的最小值），实测不满足要求时，增设人工接地极。
8.2 检验方法
采用符合IEC781的三线测试法：（附图如下）

8.3 检验工具
接地电阻测试仪

九、方案实施的进度计划、平面布置
9.1 进度计划
本工程防雷接地工程计划跟随土建结构进行焊接地，开工时间为:2016年3月18日竣工时间为：2017年6月18日，共457个工作日。
9.2 防雷接地平面图

十、应急预案
（1）成立应急小组，发生事故、事件及紧急情况时，负责组织并执行事故抢救、控制事态的发展，避免造成更大的损失，保护现场，并在1小时内书面形式报告经理部，报告内容要全面、真实。应急小组成员联系电话：
序号
姓名
职务
职称
联系电话
备注
1

项目经理
工程师

2

执行项目经理
工程师

3

生产经理
工程师

4

技术总工
工程师

5

质量总监
助理工程师

6

安全总监
助理工程师

7

商务经理
助理工程师

8

材料主管
助理工程师

9

机电主管
助理工程师

10

机电员
-

11

资料员
-

12

试验员
-

13

技术员
-

14

测量员
-

15

材料员
-

16

工长
-

17

工长
-

各人员职能如下：
（1.1）事故、事件及紧急情况处理负责人：贺道军
项目经理为项目环境和职业健康安全第一责任人。
职责：负责统一指挥、调动，根据事故、事件及紧急情况发生的性质采取应急措施，并组织实施，同时向分公司和土建部门报告，负责配合事故调查、善后处理。
（1.2）现场抢救执行人：谢刚
职责：一旦发生事故，立即组织人员抢救，控制事态的蔓延和扩大，组织抢救伤员，安全转移人员和贵重物品，抢救的同时注意保护事故现场。
（1.3）、运输工具负责人：徐乐
职责：负责车辆调度，通讯联络等事宜。
（1.4）、外部医院联系人：明毅
职责：掌握工地附近医院的分布情况，发生事故时，首先将伤员就近
医。对大规模群死群伤事故，立即拨打医疗急救电话120进行帮助支援。
（1.5）、协助事故调查人员：项目所有管理人员
职责：负责项目内和配合上级部门对事故发生原因进行调查，查清责任，分别对责任人提出处理意见，督促安全隐患的整改落实。
（1.6）、抢救队伍组成：项目管理人员和分包队人员。
职责：发生事故时，立即赶到现场，对伤员及物资进行及时抢救；现场抢救应服从指挥，避免造成混乱。
（2）人员伤亡应急预案
1.报告方法：因高空坠落、物体打击、机械伤害、触电、坍塌等造成人员伤亡事故发生时，发现人员应立即向项目应急小组成员汇报，应急小组成员立即向项目经理汇报，项目经理负责在1小时内向经理部及有关部门报告。
2.抢救措施：应急小组成员发现人员伤亡情况时，应立即组织人员对伤员进行抢救，将受伤人员送医院治疗（半小时内完成）。抢救时应沉着冷静、快速准确判断事故原因，用正确的方法进行抢救。机械事故应注意首先关掉设备电源；触电事故应首先切断电源后再展开抢救；坍塌事故应观察坍塌发展趋势，确定安全时再迅速展开抢救。对大规模群死群伤情况可拨打120求救。抢救过程注意保护事故现场。
3.应急物资准备：实施抢救时，应急小组要确保交通工具以及资金到位。贺道军负责筹集资金，徐乐负责联系车辆及伤员护送，明毅负责联系医院。
4.调查、善后处理：项目所有人员负责或配合上级部门查清事故原因及责任、处罚责任人及其他善后事宜，张帅负责对职工进行教育。
由于防雷接地主要是焊接施工，易发生的事故为触电，触电的急救方法如下：
1、立即切断电源，或用不导电物体如干燥的木棍、竹棒或干布等物使伤员尽快脱离电源。急救者切勿直接接触触电伤员， 防止自身触电而影响抢救工作的进行。 　　
2、当伤员脱离电源后，应立即检查伤员全身情况，特别是呼吸和心跳，发现呼吸、心跳停止时，应立即就地抢救。
（1）轻症：即神志清醒，呼吸心跳均自主者，伤员就地平卧，严密观察，暂时不要站立或走动，防止继发休克或心衰。
（2）呼吸停止，心搏存在者，就地平卧解松衣扣，通畅气道，立即口对口人工呼吸，有条件的可气管插管，加压氧气人工呼吸。亦可针刺人中、十宣、涌泉等穴，或给予呼吸兴奋剂 （如山梗菜碱、咖啡因、可拉明）。
（3）心搏停止，呼吸存在者，应立即作胸外心脏按压。
（4）呼吸心跳均停止者，则应在人工呼吸的同时施行胸外心脏按压，以建立呼吸和循环，恢复全身器官的氧供应。现场抢救最好能两人分别施行口对口人工呼吸及胸外心脏按压，以 1：5的比例进行，即人工呼吸1次，心脏按压5次。如现场抢救 仅有1人，用15：2的比例进行胸外心脏按压和人工呼吸，即先作胸外心脏按压15次，再口对口人工呼吸2次，如此交替进行，抢救一定要坚持到底。 　　
（5）处理电击伤时，应注意有无其他损伤。如触电后弹离 电源或自高空跌下，常并发颅脑外伤、血气胸、内脏破裂、四肢和骨盆骨折等。如有外伤、灼伤均需同时处理。 　　
（6）现场抢救中，不要随意移动伤员，若确需移动时，抢 救中断时间不应超过30秒。移动伤员或将其送医院，除应使伤 员平躺在担架上并在背部垫以平硬阔木板外，应继续抢救，心跳呼吸停止者要继续人工呼吸和胸外心脏按压，在医院医务人员未接替前救治不能中止。
