硬质阻燃型塑料管( PVC) 暗敷设施工工法

编制: 许德生

中建一局( 集团) 安装公司
.8

硬质阻燃型塑料管( PVC) 暗敷设施工工法

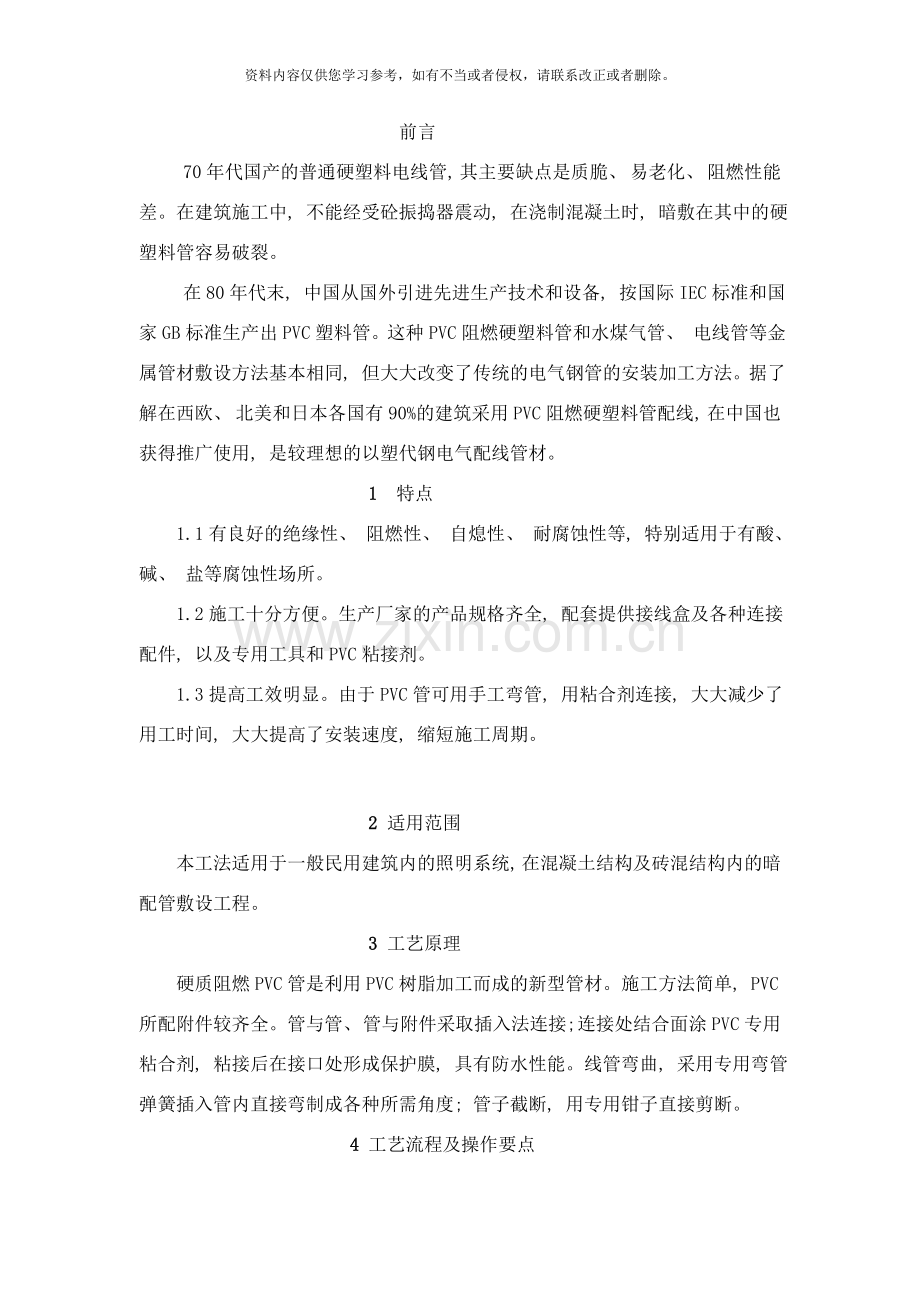

前言
70年代国产的普通硬塑料电线管, 其主要缺点是质脆、 易老化、 阻燃性能差。在建筑施工中, 不能经受砼振捣器震动, 在浇制混凝土时, 暗敷在其中的硬塑料管容易破裂。
在80年代末, 中国从国外引进先进生产技术和设备, 按国际IEC标准和国家GB标准生产出PVC塑料管。这种PVC阻燃硬塑料管和水煤气管、 电线管等金属管材敷设方法基本相同, 但大大改变了传统的电气钢管的安装加工方法。据了解在西欧、 北美和日本各国有90%的建筑采用PVC阻燃硬塑料管配线, 在中国也获得推广使用, 是较理想的以塑代钢电气配线管材。
1 特点
1.1有良好的绝缘性、 阻燃性、 自熄性、 耐腐蚀性等, 特别适用于有酸、 碱、 盐等腐蚀性场所。
1.2施工十分方便。生产厂家的产品规格齐全, 配套提供接线盒及各种连接配件, 以及专用工具和PVC粘接剂。
1.3提高工效明显。由于PVC管可用手工弯管, 用粘合剂连接, 大大减少了用工时间, 大大提高了安装速度, 缩短施工周期。

2 适用范围
本工法适用于一般民用建筑内的照明系统, 在混凝土结构及砖混结构内的暗配管敷设工程。
3 工艺原理
硬质阻燃PVC管是利用PVC树脂加工而成的新型管材。施工方法简单, PVC所配附件较齐全。管与管、 管与附件采取插入法连接; 连接处结合面涂PVC专用粘合剂, 粘接后在接口处形成保护膜, 具有防水性能。线管弯曲, 采用专用弯管弹簧插入管内直接弯制成各种所需角度; 管子截断, 用专用钳子直接剪断。
4 工艺流程及操作要点
4.1工艺流程
弹线定位
盒箱
固定

煨
管
暗敷管路

隐

检
扫管穿带线

4.2操作要点
4.2.1弹线定位
1砖墙、 混凝土墙上盒、 箱弹线定位: 按弹出的水平线, 对照设计图测量出盒、 箱准确位置并标出准确位置。
2加气混凝土板、 预制圆孔板( 垫层内或板孔内暗敷管路) 、 现浇混凝土楼板, 应根据设计图和规定的要求准确找出灯位。进行测量后, 标注出灯头盒的尺寸位置。
3各种隔墙上盒弹线定位: 根据设计图要求, 测量出盒准确尺寸位置。
4.2.2盒、 箱固定
1盒、 箱固定应平正牢固、 灰浆饱满, 收口平整, 纵横坐标准确。
2砖墙稳注盒、 箱
(1)预留盒、 箱孔洞: 根据设计图规定的盒、 箱预留具体位置, 随土建砌体电工配合施工, 在距盒、 箱的位置约300㎜处, 预留出进入盒、 箱的管子长度, 将管子甩在预留孔外, 并用顶帽护口堵好管口。待稳埋注盒、 箱时, 一管一孔地进入盒、 箱。
(2)剔洞稳注盒、 箱, 再接短管: 按弹出的水平线, 对照设计图找出盒、 箱的准确位置, 然后剔洞, 所剔孔洞应比盒、 箱稍大一些( 0.5∽1cm) ,洞剔好后, 先用水把洞内四壁浇湿, 并将洞中杂物清理干净。然后稳住盒箱,再接短路。
3大模板混凝土墙稳注盒、 箱
(1)预留箱套或将箱体固定在钢筋上。
(2)利用穿筋盒直接固定在钢筋上, 并根据墙体厚度焊好支撑钢筋。
4滑模板混凝土墙稳注盒、 箱
(1)预留孔洞, 采用下盒套、 箱套, 待滑模板过后拆除盒套或箱套, 再稳注盒、 箱。
(2)用螺丝将盒箱固定在扁铁上, 然后将扁铁焊在钢筋上, 或直接用穿筋盒固定在钢筋上, 并根据墙厚度焊好支撑钢筋。
5顶板稳注灯头盒
(1)加气混凝土板、 圆孔板稳注灯头盒。标注出灯位的位置, 先打孔, 然后由下向上剔洞, 洞口下小上大。将盒子配上相应的固定体放入洞中, 并固定好吊板, 待配管后, 用豆石混凝土稳注。
(2)现浇混凝土楼板中, 需要安装的吊扇、 花灯或吊灯灯具的重量超过3kg时, 应采用预埋吊钩或螺栓固定。
(3)隔墙稳注开关盒、 插座盒。如在砖墙、 加气泡沫混凝土墙等剔槽, 剔槽前应在槽两边先弹线, 开槽宽度与深度以1.5倍管外径为宜。
剔槽后应先稳注盒, 再接管。
4.2.3煨管
1 PVC管及其配件的敷设, 安装和煨弯制作, 均应在原材料规定的允许环境温度下进行, 其温度不宜低于-15℃。
2断管: 小管径可使用厂家提供的专用剪管器, 大管径可使用钢锯断管。断口应锉平、 锉光。
3管子的弯曲
预制管弯可采用冷煨法和热煨法。
(1)冷煨法
管径在25㎜及其以下可用冷煨法。
1)用膝盖煨弯( 为常见的冷煨法)
用相应的弯管弹簧插入管内, 便可在常温下进行手工弯曲。弯管时两手紧握在弯曲中心两端300㎜左右处, 用膝盖顶住弯曲部位缓慢进行。在弯簧一端可系上细铁丝, 以便弯好后取出弹簧。( 见图4.2.3-1)

图4.2.3-1
2)使用手扳弯管器煨管
将管子插入配套的弯管器, 手扳一次煨出所需角度, ( 见图4.2.3-2) 。

图4.2.3-2
( 2) 热煨法
管径大于φ32的PVC管, 在需弯曲部位加热至柔软状态后, 放在预制的木模上冷却成型。( 见图4.2.3-3)

图4.2.3-3
4.2.4 暗敷管路
1 管路连接
管与管、 管与盒( 箱) 等器件应采用插入法连接; 连接处结合面应涂专用胶合剂, 接口应牢固密封。
管子与管子的连接
先准备一节套管( 厂家配套的套管) , 长度是管径的1.5-3倍。用小刷子沾配套供应的PVC管粘合剂, 均匀涂抹在套管内壁及连接管外壁上, 然后插入套管。管与管的对口处应位于套管的中心, 将接口处多余的胶水擦掉, 保持约15秒。粘接后的接口处将形成保护膜, 具有防水性能。要求粘接后的管子１分钟内不要移位。见图4.2.4-1。
( 2) 管子与附件的连接
先将接头和拧紧螺栓紧固在盒( 箱) 壁, 然后用厂家提供的专用粘合剂涂在管子插入端外表面以及接头内表面, 随后用力将管子插入接头内。见图4.2.4-2。

图4.2.4-1 图4.2.4-2
( 3) 管路垂直或水平敷设时, 每隔1m距离应有一个固定点, 在弯曲部位应以圆弧中心点为始点距两端300-500mm处各加一个固定点。在混凝土中敷设时, 用镀锌铁丝将管与钢筋绑扎固定在一起; 在砖墙内敷设时, 管应沿墙缝固定。
2管路暗敷设
(1)现浇混凝土墙板内管路暗敷设
管路应敷设在两层钢筋中间, 管进盒、 箱时应煨成灯叉弯。往上引管不宜过长, 以能煨弯为准。向墙外引管可使用”管帽”预留管口, 待拆模后取出”管帽”再接管。
单层钢筋的墙内配管: 管应布设在纵筋的中间, 管径如大于Φ20时, 应增设防止龟裂钢筋。
(2)滑升模板混凝土墙内管路暗敷设
敷设管路时, 灯位管可先引至牛腿墙内, 滑模过后, 待顶板支好, 再敷设管至灯位。
(3)现浇混凝土楼板管路暗敷设
根据建筑物内房间四周墙的厚度, 弹十字线确定灯头盒的位置。将端接头、 内锁母固定在盒子的管孔上, 使用顶帽护口堵好管口, 并堵好盒口, 将堵好的盒子用机螺丝或短钢筋固定在底筋上。然后敷管。引向隔断墙的管子, 可使用”管帽”预留管口, 拆模后取出”管帽”再接管。
(4)预制薄型混凝土板管路暗敷设
确定好灯头盒的尺寸位置, 先用电锤在板上面打孔, 然后在板下面扩孔, 孔大小应比盒子外口略大一些。利用高桩盒上安装好的卡铁( 轿杆) , 用端接头、 内锁母把管固定在盒子孔处, 并将高桩盒用水泥砂浆埋好, 然后敷管。管路保护层应不小于80mm为宜。
(5)预制圆孔板内管路暗敷设
电工应及时配合土建吊装圆孔板。在吊装圆孔板时, 及时找好灯位的位置尺寸, 打灯位盒孔, 接着敷设管路。管子可从圆孔板板孔的一端穿入至灯头盒处, 将管固定在灯头盒上, 盒子用卡铁固定好, 同时用水泥砂浆固定好盒子。
(6)灰土层内管路暗敷设
灰土层夯实后挖管路槽, 接着敷设管路, 最后在管路上面用混凝土砂浆埋护, 厚度不宜小于80mm。
(7)随墙( 砌体) 配管
管路应随同砌墙工序同步砌筑在墙体内。
4.2.5扫管穿带线
对于现浇混凝土结构, 应随拆模随扫管, 这样能够及时发现堵管不通现象, 便于修补管路。
对于砖混结构墙体, 在抹灰前进行扫管, 有问题时修改管路, 便于土建修复。
经过扫管后确认管路畅通, 及时穿好带线, 并将管口、 盒口、 箱口堵好, 加强成品配管保护, 防止出现二次堵塞管路现象。
4.3注意事项
尽管硬质PVC管有较多的优点, 但在使用时应注意以下几点:
4.3.1不应敷设在高温和易受强力机械损伤的场所。
4.3.2在一、 二级防雷建筑物中竖向布置的管线不应使用, 与防雷引下线接近的管线不宜使用。
4.3.3需要较高屏蔽要求的线路不应使用, 如电视系统的线路应使用钢管。
4.3.4消防部门和质检部门还未同意在吊平顶中使用。因此, 在吊平顶中安装, 仍需使用金属电管。
4.3.5管子暗敷至用电设备进线口处, 在出地面时, 应加一段长度≥200mm钢套管以增加强度。
5 材料
5.1硬质阻燃PVC管
分重型管和中型管。
其材质均应具有阻燃、 耐冲击性能, 其氧指数不应低于27%的阻燃指标, 并应有检定检验报告单和产品出厂合格证。
管外壁应具有间距不大于1m的连续阻燃标记和制造厂标。管里外应光滑、 无凸棱、 凹陷、 针孔、 气泡; 内外径尺寸应符合国家统一标准, 管壁厚度应均匀一致。
5.2附件
有套管、 端接口、 拧紧螺栓、 接线盒、 灯头盒、 开关盒、 插座盒等, 必须使用配套的阻燃型塑料制品。
开关盒、 插座盒、 接线盒等塑料盒、 箱均应外观整齐、 开孔齐全及无劈裂等现象。
5.3配套提供的PVC专用粘合剂
是一种由厂家配套提供的聚氯乙烯胶水。
5.4辅助材料
镀锌铁丝、 扁铁、 机螺丝、 防腐漆、 铁钉、 水泥、 沙子等。
6 机具设备
主要施工机具表 表6
序号
名称
型号、 规格
单位
数量
备注
1
剪管器
CUT
只
2
厂家提供

2

弯管弹簧
W16
W20
W25
W32
只
只
只
只
2
2
2
2

厂家提供
3
煨管器

台
1

4
手电钻

台
1

5
开孔器

只
1

6
热风机

只
1

7
电炉子

只
1

注: 以上是一个作业岗的机具用量。
7 劳动组织及安全
7.1劳动组织
每一作业岗可配备3-4名电工, 进行流水作业。
7.2安全注意事项
7.2.1锯管时(指大管径), 不要用力过猛, 防止锯条折断伤人。
7.2.2煨管时( 热煨法) , 防止烧伤或触电。用火前( 电炉子) , 必须取得现场用火证, 并将用火处周围的易燃物品清理干净。
7.2.3使用手持式电动工具, 必须装有漏电保护装置, 操作时戴绝缘手套。
7.2.4穿带线、 剔槽、 打洞时, 要戴防护眼镜, 防止伤眼, 并注意防止锤头脱落, 錾子飞刺。
7.2.5与土建交叉作业多, 特别要注意高空坠落物。高空作业, 严禁上下投掷物品, 注意伤物伤人。
8 质量标准
8.1质量标准
8.1.1国家标准: 《电气装置安装工程1kV及以下配线工程施工及验收规程》GB50258-96;
8.1.2国家标准: 《建筑电气安装工程质量检验评定标准》GBJ303-88;
8.2硬质PVC管弯曲半径允许偏差和检验方法

硬质PVC管弯曲半径允许偏差和检验方法表 表8.2
项次
项目
弯曲半径或允许偏差( mm)
检验方法
1
管子最小弯曲半径
≥6D
尺量检查及检查安装记录
2
管子弯曲处的弯扁度
≤0.1D
尺量检查

9 效益分析
PVC阻燃硬塑料线管的施工过程很简单, 所需施工工具少, 不需用电焊机、 钢管绞板等笨重工具, 而且线管内壁光滑易穿线。它比敷设同等长度的钢管平均少用工约20%, 它的价格是同等长度的钢管的70%, 且重量轻, 提高了电气安装质量和工作效率。明管敷设还省去油漆防锈等工作。在电气安装中, PVC阻燃硬塑料线管代替钢管是一个必然的趋势。
10 工程实例
多年来, 我们在承建的一些大中型民用建筑中大量使用硬质PVC管, 均取得了良好的效果。
北京庄胜广场工程是集商场购物、 娱乐健身、 写字办公、 宾馆公寓于一体的高级建筑群体。1995-1996年我们施工的庄胜广场一期工程, 总建筑面积374500m2, 其电气预埋管均采用PVC管, 数量达万米。我们采用此法与土建专业进行预埋配合, 满足了土建施工的流水作业要求, 缩短了工期, 质量终检均为优良。
另外, 在1987-1990年施工的北京国际贸易中心一期工程和1990年建成的北京京广中心等工程, 也采用此法施工, 均取得了良好的效果。在施工中所弯制的全部弯头, 未发现管子有裂缝、 断裂等现象, 均符合GBJ303-88《建筑电气安装工程质量检验评定标准》所规定的要求。
