《基于.NET模拟超市购物结算功能》——PSP设计过程.doc

资源描述

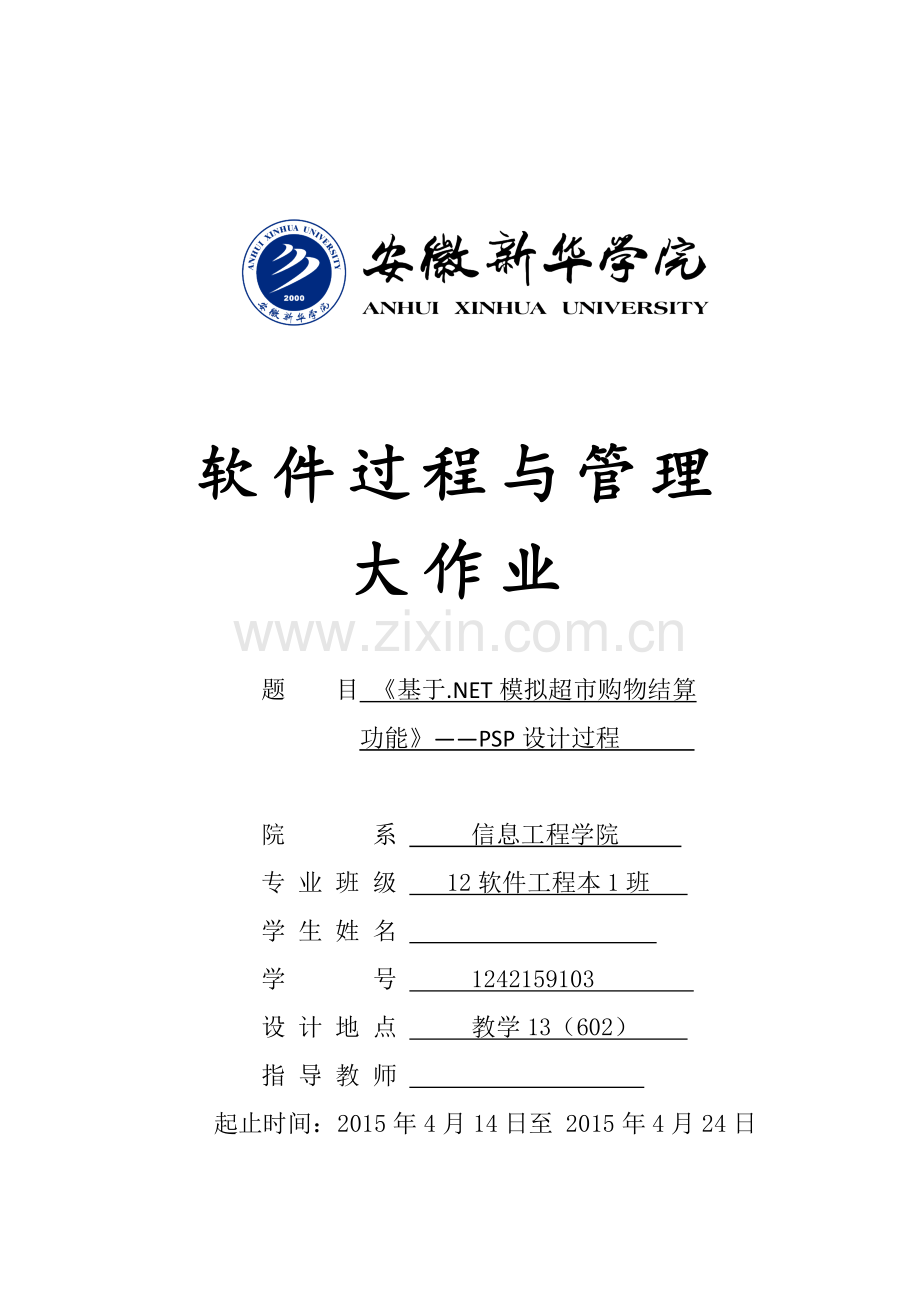

软件过程与管理大作业题目《基于.NET模拟超市购物结算功能》——PSP设计过程院系信息工程学院专业班级 12软件工程本1班学生姓名学号 1242159103 设计地点教学13（602）指导教师起止时间：2015年4月14日至 2015年4月24日目录第一章项目概述 3 1.项目业务 3 1.1业务流程 3 1.2 需求分析 3 2.项目结构 4 2.1 整体模块流程图 4 2.4付款模块流程图 5 3.数据库的设计 5 3.1用户表的设计 5 3.2商品表的设计 6 3.2注册表的设计 6 第二章项目PSP设计 6 1.项目模块OST设计 6 2.项目模块FST设计 7 3.项目模块SST设计 8 4.项目模块LST设计 9 第三章项目PSP度量 10 1. 项目时间度量 10 2.项目缺陷度量 11 3.项目规模估算 11 4.项目计划总结 12 第四章项目实现与评审 14 1. 项目实现 14 1.1代码实现 14 2. 项目评审 19 2.1 代码评审 19 2.2设计评审 20 第五章项目展示 20 1.超市结算的首界面 20 2. 登录失败 21 2.1失败情况一 21 2.2失败情况二 21 3.注册模块 22 4.登录成功情况 23 5.付款页面情况 24 第六章总结 26 第七章参考文献 26 第一章项目概述 1.项目业务 1.1业务流程网上超市购物系统的功能流程：顾客成功登录后就可以进入网上购物系统里进行查看商品信息和选购自己所需物品，若顾客没有账号，可以先到注册页面中注册一个账号后登录系统。顾客在添加商品时，需要添加商品的名称，价格以及数量。系统便对查看库房信息，当货物充足的时候提取货物给用户，然后进行结账交易。顾客也可以删除易购买商品，也可以查询自己易购买的那些商品的详细信息，查询时要指明查询的商品的记录号是多少，还可以指定查询第一个或最后一个购买的商品信息。顾客还可以打印要购买的商品的清单，顾客在付款交易时首先生成一张临时的订单，然后顾客可以选择支付方式，完成付款后，系统会提示顾客购成功。 1.2 需求分析 1）用户可以添加购买一种商品，添加的信息包括商品名称、数量和单价 2）用户可以删除已购买的一种商品 3）用户可以查询已购买的一种商品的详细信息，查询时要指明查询的商品的记录号是多少（商品记录号是按照商品购买次序编的），还可以指定查询第一个或最后一个购买的商品信息。 4）用户可以删除所有已添加到购物车的商品 5）用户可以打印要购买的商品的清单 6）用户可以清空显示信息的窗口 7）用户可以要求结帐，系统会打印出用户购物清单，并给出总价。 2.项目结构 2.1 整体模块流程图 2.4付款模块流程图 3.数据库的设计 3.1用户表的设计 3.2商品表的设计 3.2注册表的设计第二章项目PSP设计 1.项目模块OST设计表1 付款模块的OST 设计人员：董琪日期： 2015/4/21 教练：李恋语言： C# 场景编号 1 用户目的场景目的描述一次商品付款失败的过程操作来源步骤动作备注信息用户 1 启动系统系统 2 要求用户输入品名检查是否超时用户 3 输入品名检查是否超时系统 4 检验是否品名是否存在系统 5 要求用户输入数量检查是否超时用户 6 输入数量系统 7 要求用户输入单价用户 8 输入单价检查是否超时系统 9 检验单价是否正确单价不正确系统 10 付款失败 2.项目模块FST设计表2 付款模块的FST 设计人员：董琪日期： 2015/4/21 教练：李恋语言： C# 类名 Shop 继承关系属性声明描述 Max Time：Integer,Minutes 系统初始化 n:Integer 计算尝试次数 nMax:Integer 最大允许尝试次数 ValidIdSet 一个集合，包含所有合法品名，单价方法声明描述 Void Shop.Start(n:Int) 系统初始化 Boolean Shop.Getnname(nname:String) 获取String类型的品名，如果是合法字符串，则返回true，超时或者非法字符串则返回false Boolean Shop.Checknname(nname:String) Nname是否存在合法用户集中，如果属于则认为合法，反之，不合法 Int Shop.Getnum(num:Int) 获取商品数量，如果是合法字符串，则返回true，超时或者不是合法字符串则返回false Int Shop.GetPrise(Prise:String) 获取商品的价格，如果是合法字符串，则返回true，超时或者不是合法字符串则返回false Int Shop. CheckPrise(Prise:String) Nname是否存在合法用户集中，如果属于则认为合法，反之，不合法 Void Shop.Pay(nname:String,n:Int) 尝试次数超过最大次数时，拒绝用户进行下面操作，反之允许当前用户操作以及付款。 3.项目模块SST设计表3 付款模块的SST 设计人员：董琪日期： 2015/4/21 教练：李恋语言： C# 状态名称描述 Start 付款系统启动方法/参数描述 Name 商品的名称 num 商品的数量 Prise 商品的价格 n 名称价格输入错误的次数 nMax 出错的最大上限，超出拒绝付款 Fail 付款结果：成功Fail=0，失败Fail=1 状态/下一个状态转换条件动作 Start Start 不存在 Checknname 永真 Get name,n:=0;name and Prise!Valid CheckPrise 不存在 End 不存在 Checknname Start 不存在 Checknname 不存在 CheckPrise Valid name Get prise End 超时 File:=true CheckPrise Start 不存在 Checknname 不存在 CheckPrise 不存在 End Valid name^Valid Prise Fail:=false,pay succsess End N>=nMax^ Timeout Fail:=false,pay fail End End 不存在 4.项目模块LST设计表4 付款模块的LST 设计人员：董琪日期： 2015/4/21 教练：李恋语言： C# 参考： n:the error counter,maximun value nMax name:Boolean indicator of name Valid and name !Valid num:int indicator of num Valid and num !Valid Prise: Boolean indicator of pirse Valid and prise !Valid Fial: Boolean indicator of failure condition,end session Pay onto the system Start by iniiallizing the n error counter,set name:=!Valid, num:=!Valid,Prise:=!Valid,and Fail:=false Get name Repeat the main loop until a valid name and num and Prise or Fail Check name for Validity.{ Checkname start} If no name response in Maxtime,set Fail:=true Get num for check null or !null Get Prise and check for validity.{checkPrise start} If no Prise response in Maxtime,set Fail:=true If name !Valid or Prise !Valid,step the n counter If n exceeds nMax,set Fail:=true Until name and Prise Valid or Fail = true Otherwise ,repeat the main loop. If Fail = true cut off pay,otherwise pay success{ End start} 第三章项目PSP度量 1. 项目时间度量表5 时间记录日志学生　　　董琪　　　　　　日期　　　4/14/15　　　　　　　　教员　　　李恋　　　　　　课程　　　软件过程与管理　　　　日期开始时间结束时间中断时间净时间活　动备　　注 C U 15/5/1 　8:00 8:25　　5 20　　设计　设计登录模块　　 15/5/1 8:30　 9:00　　10 　20 　设计　设计登陆模块异步处理情况　　 15/5/2 14:00 15:00 20 40 设计设计注册模块 15/5/7 12:00 14:00 20 100 编码实现登录模块 15/5/7 14:10 14:30 20 测试测试登录模块的功能 15/5/8 13:00 13：50 10 40 修复修复登录模块的缺陷 15/5/12 17:00 20:00 30 30 编码实现登录模块的异步处理 15/5/12 20:10 20:35 5 20 测试测试登录模块异步处理的功能 15/5/13 8:00 8：50 20 30 修复修复异步处理出现的缺陷 15/5/14 13:00 15:00 10 110 编码实现注册模块 15/5/14 15:30 16:00 5 25 测试测试注册模块的功能 15/5/14 16:00 17:20 30 50 修复修复注册模块的缺陷 15/5/15 14:00 15:00 60 设计设计付款模块 15/5/16 12:00 14:00 20 100 编码实现付款模块的功能 15/5/16 14:20 14:55 5 30 测试测试付款模块的功能 15/5/16 15:00 16:00 10 50 修复修复付款模块的缺陷 15/5/17 13:00 15:00 30 90 测试测试所有模块的整体功能 15/5/17 15:00 16:00 10 50 修复修复完善整个项目的小缺陷 2.项目缺陷度量表6 缺陷记录日志学生　　董琪　　　　　　　　　　日期　 2015-5-7　　　　　　　　　　教员　　李恋　　　　　程序号　　01　　　　　　　　　日期编号类型引入阶段排除阶段修复时间相关缺陷 2015-5-8 1 数据编码修复 40 在数据库连接出现了问题，导致数据库无法连接 2015-5-13 2 函数编码测试 30 异步处理的功能函数没有实现 2015-5-14 3 函数编码测试 50 在注册模块中的异步处理没有实现，不能提醒用户已存在 2015-5-16 4 语法编码测试 10 在代码中总是少；导致语法出现错误 2015-5-16 5 函数编码测试 20 在付款模块中，添加商品信息的函数没有实现 2015-5-16 6 赋值编码测试 10 在定义变量时没有初始化变量 2015-5-17 7 接口编码修复 30 在登录模块和注册模块的跳转没有实现好 2015-5-17 8 环境编码测试 30 测试的时候出现了中断现象 3.项目规模估算表7：董琪的程序规模估计学生董琪日期 15/5/15 教员李恋课程软件过程与管理程序代码行以前的功能估计的功能最小平均最大 Loops 　 4 　10 简单While-loop　　　　　 5 　14 中等repeat-until　 Repeat-until　　7 11　 14　　　　　　　 Case 　　　　　　 2 11　小的Case语句　Case 　5 8　 11　 3 14 大的Case语句　　　　　　　　　　　 Data 　　　　　　 6 18 小的链表　　　　　　　　　　　 Calc. 　　　　　　 1 20　小的计算　 calculation　 10　 15　 20　　　　　估计　 22　 34　 45　 4.项目计划总结表8：PSP项目计划总结表学生　　董琪日期 2015/4/21　程序 001 程序号# 001 　　教师　　李恋　程序设计语言　 C# 总结计划实际累计 Minutes/LOC 6.30 4.93 5.92 LOC/Hour 10.47 12.90 10.95 Defects/KLOC 96.90 77.9 92.53 过程效益 33.3 80.0 40.0 A/FR 程序规模（LOC）新开发与更改的 67 77 335 最大规模 85 最小规模 49 开发阶段时间/min 计划实际累计累计百分比计划 23 32　　 120 6.5 设计 39 44 　　 195 10.6 编码 166 155 　　 792 43.1 代码复查 29 34 　　 145 7.9 编译 24 8 　　 100 5.5 测试 62 39 　　 279 15.2 后置处理 41 46 　　 206 11.2 总计 384 358 　　 1837 100.0 最大时间 487 最小时间 281 引入的缺陷计划实际累计累计百分比 Def/Hour 计划设计 1 1　 5 16.1 1.54 编码 5 　4 25 80.7 1.89 代码复查编译　1 1 3.2 测试总计 6 6 31 100.0 排除的缺陷计划实际累计累计百分比 Def/Hour 计划设计编码代码复查 2 　4　 12 38.7 4.97 编译 3 　1 13 41.9 7.80 测试 1 　1　　 6 19.4 1.29 总计 6 5 31 100.0 第四章项目实现与评审 1. 项目实现 1.1代码实现登录模块的代码： using System; using System.Collections.Generic; using System.ComponentModel; using System.Data; using System.Drawing; using System.Linq; using System.Text; using System.Windows.Forms; using System.Data.SqlClient; namespace shop { public partial class Form2 : Form { public Form2() { InitializeComponent(); } private void button1_Click(object sender, EventArgs e) { String name = this.textBox1.Text; //（this.textBox1.Text为输入用户名的文本框的名字） String pass = this.textBox2.Text;//（这里是输入密码的） String conn = @"Data Source=.\SQLEXPRESS;AttachDbFilename=|DataDirectory|\Database1.mdf;Integrated Security=True;User Instance=True";//（使用本地数据库，我的数据库名为XKGL） SqlConnection connection = new SqlConnection(conn); String sql = String.Format("select * from user where name= '{dao}' and pass='{0000}'", name,pass); connection.Open(); SqlCommand command = new SqlCommand(sql, connection); int num = Convert.ToInt32(command.ExecuteScalar()); if (num > 0) { MessageBox.Show("登录成功！"); Form4 form = new Form4(); form.Show(); this.Hide(); } else { MessageBox.Show("用户或密码错误！请重新登陆！"); } connection.Close(); } private void button2_Click(object sender, EventArgs e) { this.Hide(); Form1 yourForm = new Form1(); yourForm.Show(); } } } 付款模块的代码： using System; using System.Collections.Generic; using System.ComponentModel; using System.Data; using System.Drawing; using System.Linq; using System.Text; using System.Windows.Forms; using System.Data.SqlClient; namespace shop { public partial class Form4 : Form { string connStr,insertCmd; public Form4() { InitializeComponent(); } private void Show() { String strConn = @"Data Source=.\SQLEXPRESS;AttachDbFilename=|DataDirectory|\Database1;Integrated Security=True;User Instance=True"; SqlConnection conn = new SqlConnection(strConn); string selectCmd = "select * from shop"; DataSet myDataSet = new DataSet(); SqlDataAdapter myAdpt = new SqlDataAdapter(selectCmd, conn); myAdpt.Fill(myDataSet, "shop"); textBox1.DataBindings.Add("Text", myDataSet, "shop.Sname"); textBox2.DataBindings.Add("Text", myDataSet, "shop.count"); textBox3.DataBindings.Add("Text", myDataSet, "shop.prise"); dataGridView1.DataSource = myDataSet; dataGridView1.DataMember = "shop"; } private void Form4_Load(object sender, EventArgs e) { Show(); } //添加 private void button1_Click(object sender, EventArgs e) { connStr = @"Data Source=.\SQLEXPRESS;AttachDbFilename=|DataDirectory|\Database1; Integrated Security=True;User Instance=True"; insertCmd = "Insert Into shop (Sname,count,prise)Values(@t1,@t2,@t3)"; SqlConnection conn; SqlCommand cmd; conn = new SqlConnection(connStr); conn.Open(); cmd = new SqlCommand(insertCmd, conn); cmd.Parameters.Add(new SqlParameter("@t1", SqlDbType.VarChar)); cmd.Parameters.Add(new SqlParameter("@t2", SqlDbType.Int)); cmd.Parameters.Add(new SqlParameter("@t1", SqlDbType.NChar)); cmd.Parameters["@t1"].Value = textBox1.Text; cmd.Parameters["@t1"].Value = textBox2.Text; cmd.Parameters["@t1"].Value = textBox3.Text; cmd.ExecuteNonQuery(); conn.Close(); } //删除 private void button2_Click(object sender, EventArgs e) { string connStr, deleteCmd; connStr = @"Data Source=.\SQLEXPRESS;AttachDbFilename=|DataDirectory|\Database1; Integrated Security=True;User Instance=True"; deleteCmd = "Delete From shop Where Sname=@t1 "; SqlConnection conn; SqlCommand cmd; conn = new SqlConnection(connStr); conn.Open() } } } 2. 项目评审 2.1 代码评审表9 代码评审检查表示例姓名：董琪　日期： 2015-5-20 教练：李恋语言： C# 目的指导用户有效开展代码评审活动 # # # # 累计累计% 一般性说明在完成每个复查步骤之后，将发现的某个类型的缺陷的个数记录在右面的栏目中。如果该步骤没有发现缺陷，就在右面的栏目中打个表示检查无误的交叉符号（X）。在开始复查下一个程序单元之前，要按照检查表完成对程序、类、对象或方法的检查。建议每次评审只检查一项内容，而不要同时检查多项内容。每检查完一项，在该项所在行右侧表格中加以标注，如OK表示通过评审，NG表示发现缺陷。完整性验证设计的所有功能都已经编码初始化检查变量和参数的初始化： l 在程序的开始； l 在函数/过程的入口 OK OK 名字检查名字的拼写和使用
