尹山汽车城南部道路工程
临
时
用
电
施
工
方
案
尹山汽车城南部道路工程项目部
5月3日
一、 编制目的
编制临时用电施工方案的目的, 在于使施工临时用电工程的设置有一个科学的遵循, 从而保障其达到安全和可靠性。同时, 有助于加强对临时用电工程的技术管理, 使施工现场的临时用电工作在安全、 可靠、 稳定的工作状态下, 保证施工生产的正常进行。
二、 编制依据

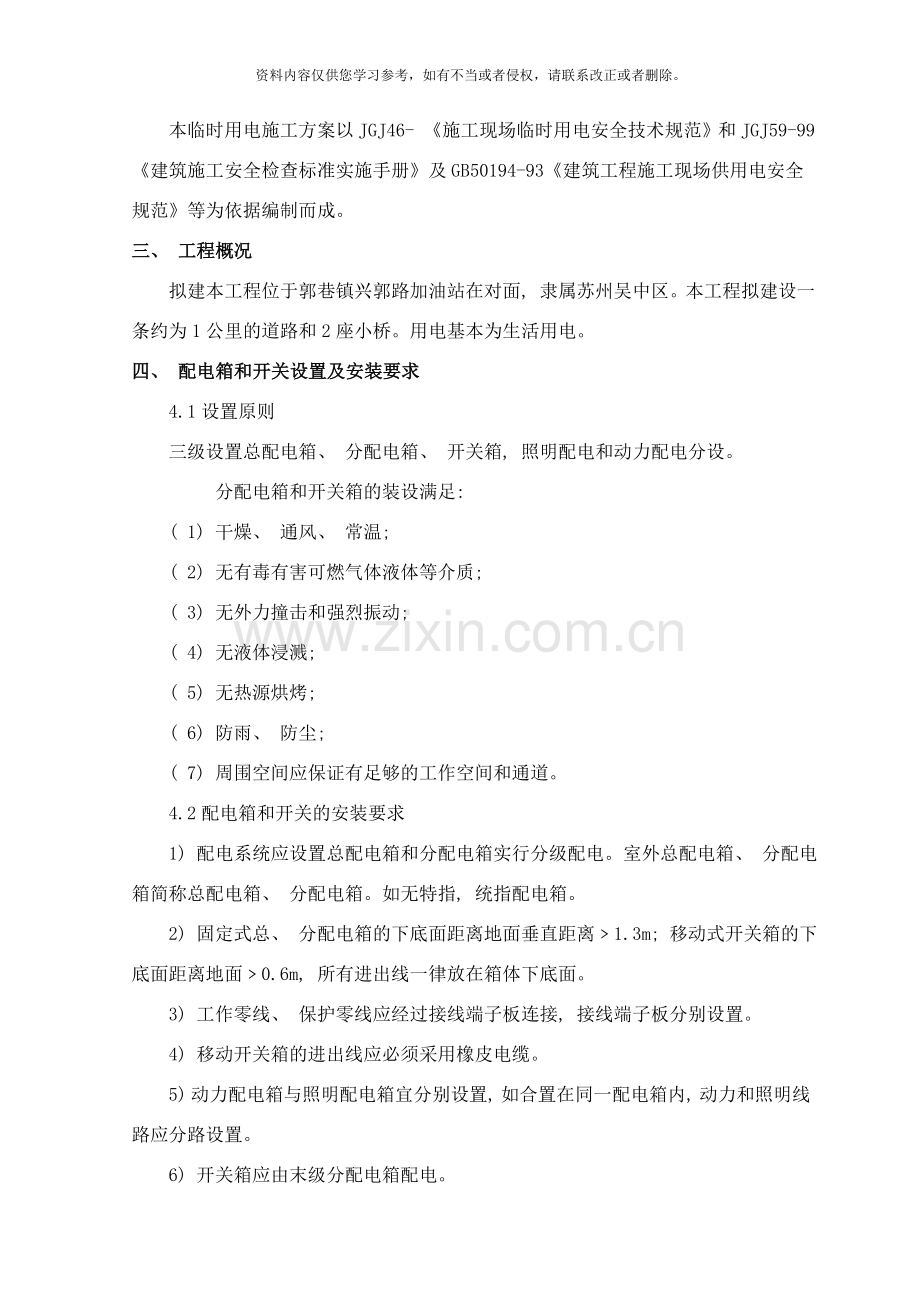

本临时用电施工方案以JGJ46- 《施工现场临时用电安全技术规范》和JGJ59-99《建筑施工安全检查标准实施手册》及GB50194-93《建筑工程施工现场供用电安全规范》等为依据编制而成。
三、 工程概况
拟建本工程位于郭巷镇兴郭路加油站在对面, 隶属苏州吴中区。本工程拟建设一条约为1公里的道路和2座小桥。用电基本为生活用电。
四、 配电箱和开关设置及安装要求
4.1设置原则
三级设置总配电箱、 分配电箱、 开关箱, 照明配电和动力配电分设。
分配电箱和开关箱的装设满足:
( 1) 干燥、 通风、 常温;
( 2) 无有毒有害可燃气体液体等介质;
( 3) 无外力撞击和强烈振动;
( 4) 无液体浸溅;
( 5) 无热源烘烤;
( 6) 防雨、 防尘;
( 7) 周围空间应保证有足够的工作空间和通道。
4.2配电箱和开关的安装要求
1) 配电系统应设置总配电箱和分配电箱实行分级配电。室外总配电箱、 分配电箱简称总配电箱、 分配电箱。如无特指, 统指配电箱。
2) 固定式总、 分配电箱的下底面距离地面垂直距离﹥1.3m; 移动式开关箱的下底面距离地面﹥0.6m, 所有进出线一律放在箱体下底面。
3) 工作零线、 保护零线应经过接线端子板连接, 接线端子板分别设置。
4) 移动开关箱的进出线应必须采用橡皮电缆。
5) 动力配电箱与照明配电箱宜分别设置, 如合置在同一配电箱内, 动力和照明线路应分路设置。
6) 开关箱应由末级分配电箱配电。
7) 总配电箱应设在靠近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
8) 配电箱、 开关箱应装设在干燥、 通风及常温场所; 不得装设在有严重损伤作用的瓦斯、 烟气、 蒸汽、 液体及其它有害介质中。不得装设在易受外来固体物撞击、 强烈振动, 液体侵溅及热源烘烤的场所。否则, 须作特殊防护处理。
9) 配电箱、 开关箱周围应有足够两人同时工作的空间和通道, 不得堆放任何妨碍操作、 维修的物品; 不得有灌木、 杂草。
10) 配电箱、 开关箱应采用铁板或优质绝缘材料制作, 铁板的厚度应大于1.5mm。
11) 配电箱、 开关箱应装设端正、 牢固; 移动式配电箱、 开关箱应装设在坚固的支架上。固定式配电箱、 开关箱的下底与地面的垂直距离应大于1.3m, 小于1.5m; 移动式分配电箱、 开关箱的下底与地面的垂直距离宜大于0.6m, 小于1.5m。
12) 配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上, 然后整体紧固在配电箱箱体内。
13) 配电箱、 开关箱内的开关电器( 含插座) 应按其规定的位置紧固在电器安装板上, 不得歪斜和松动。
14) 配电箱内所有正常不带电的金属部件均应作可靠的保护接零, 保护零线采用绿黄双色线, 并经过专用接线端子板, 箱内的连接导线采用绝缘良好的绝缘导线接头不得松动不得有外露导电部分。
15) 分配电箱开关技术措施
现场三级配电配置标准总配电箱, 二级漏电保护分别安装分配电箱和移动开关箱, 动作电流分配电箱一级为50 mA, 动作时间小于0.1秒, 移动开关箱一级为30 mA, 动作时间小于0.1秒。
4.3配电箱、 开关箱使用与维护要求
1) 所有配电箱门均应配锁, 设专人负责管理, 操作和监护。工作一小时, 应将全部动力配电箱断电上锁。
2) 检查时间: 每天巡视, 上下午各一次, 维修周期一周。更换熔断器必须匹配。
3) 所有配电箱均应标明其名称、 用途, 并作出分路标记。
4) 对配电箱, 开关箱进行检查、 维修时, 必须将其前一级相应的电源开关分闸断电, 并悬挂停电标志牌, 严禁带电作业。
5) 所有配电箱、 开关箱在使用过程中必须按照下述操作顺序:
( 1) 送电操作顺序为: 总配电箱——分配电箱——开关箱;
( 2) 停电操作顺序为: 开关箱——分配电箱——总配电箱( 出现电气故障的紧急情况除外) 。
6) 施工现场停止作业一小时以上时, 应将动力开关箱断电上锁。
7) 开关箱的操作人员必须符合专业用电人员”五做到”要求, 并熟悉开关电器的正确操作方法。
8) 配电箱、 开关箱内不得放置任何杂物, 并应经常保持整洁。
9) 配电箱、 开关箱内不得挂接其它临时用电设备。
10) 熔断器的熔体更换时, 严禁用不符合原规格的熔体代替。
11) 配电箱、 开关箱的进线和出线不得承受外力。严禁与金属尖锐断口和强腐蚀介质接触。
五、 接地和接地装置设计
5.1工作接地
本工程低压供电系统采用TN-S接地保护系统, 直接由现场配电室(一级控制)引出, 送至各分配电箱。
5.2重复接地
在TN—S系统中, 为了防止断零的危害, 重复接地线与保护零线多处再与大地作金属连接。
5.3在专用保护零线PE上作不少于三处的重复接地, 保护零线不得装设开关或熔断器。保护零线应单独设置, 不作它用, 重复接地线应与保护零线相连接。保护零线铜线截面不少于10mm2 , 铝线截面不少于16mm2 , 与电气设备相连的保护零线截面不少于10mm2 绝缘多股铜线。保护零线统一标志为绿/黄双色线( 以前为黑色) , 在任何情况下不准使用绿/黄双色线作负荷线; 防雷接地见防雷设计。接地均为固定性、 直接接地。
5.4该施工现场临时用电工程中接地体和接地线的敷设应遵循下述原则和要求:
1) 不得用铝导体做接地体或地下接地线, 垂直接地体不宜采用罗纹钢。
2) 垂直接地体应采用角铁、 镀锌铁管、 或圆钢、 长度1.5~2.5m, 露出地面10~15cm, 接地线与垂直接地体连接应采用焊接或螺栓连接, 禁止采用绑扎的方法。
3) 当自然接地体无法利用时, 采用人工接地体。
4) 人工接地线采用Ф16以上圆钢, 经过螺栓焊接后与接地体连接。
5) 施工现场所有用电设备, 除做保护接零外, 必须在设备负荷线的首端处设置漏电保护装置。接地连接处应焊接, 并保证各部分之间的电气连接; 在潮湿处采取可靠的防潮、 防腐措施。
5.5接地电阻: 不大于10欧姆。
六、 安全用电和电气防火措施
为了搞好施工安全用电, 抓好工程标化管理, 确保工程施工任务如期优质完成, 结合本工程实际情况制定如下措施:
6.1、 安全用电措施
1) 接地与接零
⑤电气设备正常情况下不带电的金属外壳、 框架、 部件、 管道、 轨道、 金属操作台以及靠近带电部分的金属围栏、 金属门等均应用保护接零。在施工现场专用的直接接地的低压电力线中, 必须采取TN—S接零保护系统( 即三相五线制) 。
①保护零线应由工作接地线或配电室的零线或第一级漏电保护器电源侧的零线引出。
②保护零线应与工作零线分开单独敷设, 不作它用, 保护零线PE必须采用绿/黄双色线。
③保护零线必须在配电室( 或总配电箱) 配电线路中间和末端至少三处作重复接地, 重复接地线应与保护零线相连接。
④保护零线的截面应不小于工作零线的截面, 同时必须满足机械强度的要求, 其中, 架空敷设间距不大于12米时, 采用绝缘铜线截面不小于10 mm2, 采用绝缘铝线截面不小于16mm2; 与电气设备相连接的保护零线为截面不小于2.5mm2的绝缘多股铜线。
⑥供电电力变压器中性点的直接工作接地电阻值应不小于4欧姆, 保护零线重复接地电阻值应小于10欧姆。不得一部分设备作保护接零, 另一部分作保护接地。
2) 配置漏电保护器
①施工现场的配电箱( 配电室) 和开关箱至少配置两级漏电保护器;
②漏电保护器应选用电流动作型, 一般场合漏电保护器的额定漏电动作电流应不大于30mA, 额定漏电动作时间应不大于0.1s; 潮湿和有腐蚀介质场所的漏电保护器, 其额定漏电动作电流和额定漏电动作时间乘积的极限值为( 大于) 30mA.s;
③开关箱按三级设置, 即总配电箱、 分配电箱、 开关箱, 开关箱距离机具不能超过三米, 开关箱实行一机一闸一漏电保护。
3) 外电保护
①在建工程的外侧边缘与外电架空线路的边线之间和最小安全操作距离: 电压1KV以下为4米; 电压1KV-10KV之间为6米。
②施工现场的机动车道与外电架空线路交叉时的最小垂直距离: 电压1KV以下为6米, 电压1KV-10KV之间为7米。
4) 配电系统
接头必须绝缘包扎, 带电导线必须绝缘良好。
④带电导线严禁搭、 挂、 压在脚手架或其它物体上。
⑤配电箱与开关箱应作名称、 用途、 分路标记; 配电箱、 开关箱应配锁并①开关电器及电气装置必须完好无损。
②开关电器及电气装置必须装设端正、 牢固, 不得拖地放置。
③带线导线与导线之间的有专人负责。
⑥电箱内部及其周围临近区域不得有杂物、 灌木和杂草等。
⑦室外用电严禁拉设使用花线, 严禁使用铜线或其它金属线代替保险丝使用, 严禁工人宿舍内乱拉电线、 插座、 烧电炉、 电饭煲;
⑧电气装置应定期检修, 检修时必须做到:
a停电;
b由相应级别的专业电工检修;
c检修人员应穿绝缘鞋和手套, 使用电工绝缘工具;
d有组织和专人统一指挥。
5) 照明
①在夜间施工或自然采光的场所、 料具堆放场、 道路、 仓库、 办公室、 食堂、 宿舍等设备一般照明、 局部照明或混合照明。
②根据使用场所的环境条件选择相应的照明器。
③行灯电压不超过36V, 灯具离地面高度低于2.4米等场所照明电压不大于36V。潮湿及易触及带电体场所照明电压不大于24V。
④根据需要设置警卫和红色信号照明和事故照明, 其电源应设在施工现场电源总开关的前侧, 并配备电源。
6) 对各类用电人员进行安全用电基本知识培训。
6.2、 施工安全用电制度
1) 施工安全用电检查和二级、 三级配电箱的维护保养责任落实到人。
2) 配电箱责任人坚持每天巡迴检查一次。严禁使用残缺不全的电气元件, 发现电气设备隐患及时处理。项目部每月组织一次考核, 并作书面考核记录。
3) 室外二级配电箱严防漏雨, 使用时箱门必须关闭严实, 并上锁。电缆一律下进下出。非电气专业人员不得移动、 改装、 调整三级配电箱的电气元件和线路。严禁不使用插头直接用导线插入插座孔。
4) 潮湿环境的施工照明和手提式照明灯具采用36伏安全电压。
5) 三级配电箱的限定电流为60A, 严禁超载用电。如大容量用电设备特殊需要, 应由用电班组申请用电, 经项目部批准后由电工架设专用线路。
6) 项目部每月组织一次施工安全用电检查, 发现不安全因素及时开出整改通知单并复查验收。
6.3、 安全用电组织措施
1) 建立临时用电施工组织设计和安全用电技术措施的编制、 审批制度, 并建立技术档案。
2) 建立技术交底制度。
向专业电工、 各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、 技术内容和注意事项, 并应在技术交底文字资料上履行交底人和被交底人的签字手续, 载明交底日期。
3) 建立安全检测制度。从临时用电工程竣工开始, 定期对临时用电工程进行检测, 主要内容是: 接地电阻值、 电气设备绝缘电阻值、 漏电保护器动作参数等, 以监视临时用电工程是否安全可靠, 并作好检测记录。
4) 建立电气维修制度。加强日常和定期维修工作, 及时发现和消除隐患, 并建立维修工作记录, 记载维修时间、 地点、 内容、 技术措施、 处理结果、 维修人员、 验收人员等。
5) 建筑工程竣工后, 临时用电工程的拆除应有统一的组织和指挥, 并须规定拆除时间、 人员、 程序、 方法、 注意事项和防护措施等。
6) 建立安全检查和评估制度。按照JGJ59-88《建筑安全检查评分标准》及JGJ59-99《建筑施工安全检查标准实施手册》定期对现场用电安全情况进行检查评估。
7) 建立安全用电责任制, 对临时用电工程各部位的操作、 监护、 维修分片、 分块、 分机、 落实到人, 并辅以必要的奖惩。
8) 建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训, 经过考核合格者持证上岗。禁止无证或随意串岗。
9) 强化安全用电领导体制, 改进用电技术队伍素质。
7.4、 电气防火技术措施
1) 合理配置、 整定、 更换各种保护电器, 对电器和设备的过载、 短路故障进行可靠的保护。
2) 在电气装置和线路周围不堆放易燃、 易爆和强腐蚀介质, 不使用火源。
3) 在电气装置相对集中的场所, 如配电室、 发电机室等配置绝缘灭火器材等, 并禁止烟火。
4) 加强电气设备相间和相-地间绝缘, 防止闪烁。
5) 合理设置防雷装置。
7.5、 电气防火组织措施
1) 建立易燃、 易爆物和强腐蚀介质管理制度。
2) 建立电气防火责任制, 加强电气防火重点场所烟火管制, 并设置禁止烟火标志。
3) 建立电气防火教育制, 经常进行电气防火知识教育和宣传, 提高各类用电人员电气防火自觉性。
4) 建立电气防火检查制, 发现问题, 及时处理。
七、 施工现场临时用电管理领导小组
安全用电管理领导小组
组长: 戴卫东
副组长: 唐浩
组员: 陈德宝, 孙飞, 汪秀群, 王世平
电工: 熊世辉
附图: 施工临时用电布设图
