吸废料机保养手册
一、 本机用途:
首先感谢贵公司使用本司的自动吸废料机。
自动吸废料机主要适用于高速、 低速冲床打端子所产生的废料收集, 避免废料铁屑存留在模具中, 影响模具的正常工作, 并减轻工人的劳动强度, 提高机床的工作效率和产品的精度。完全实现了自动收集, 没有污染,保持车间清洁、 卫生的高效率生产。
TEL:耐锐机械

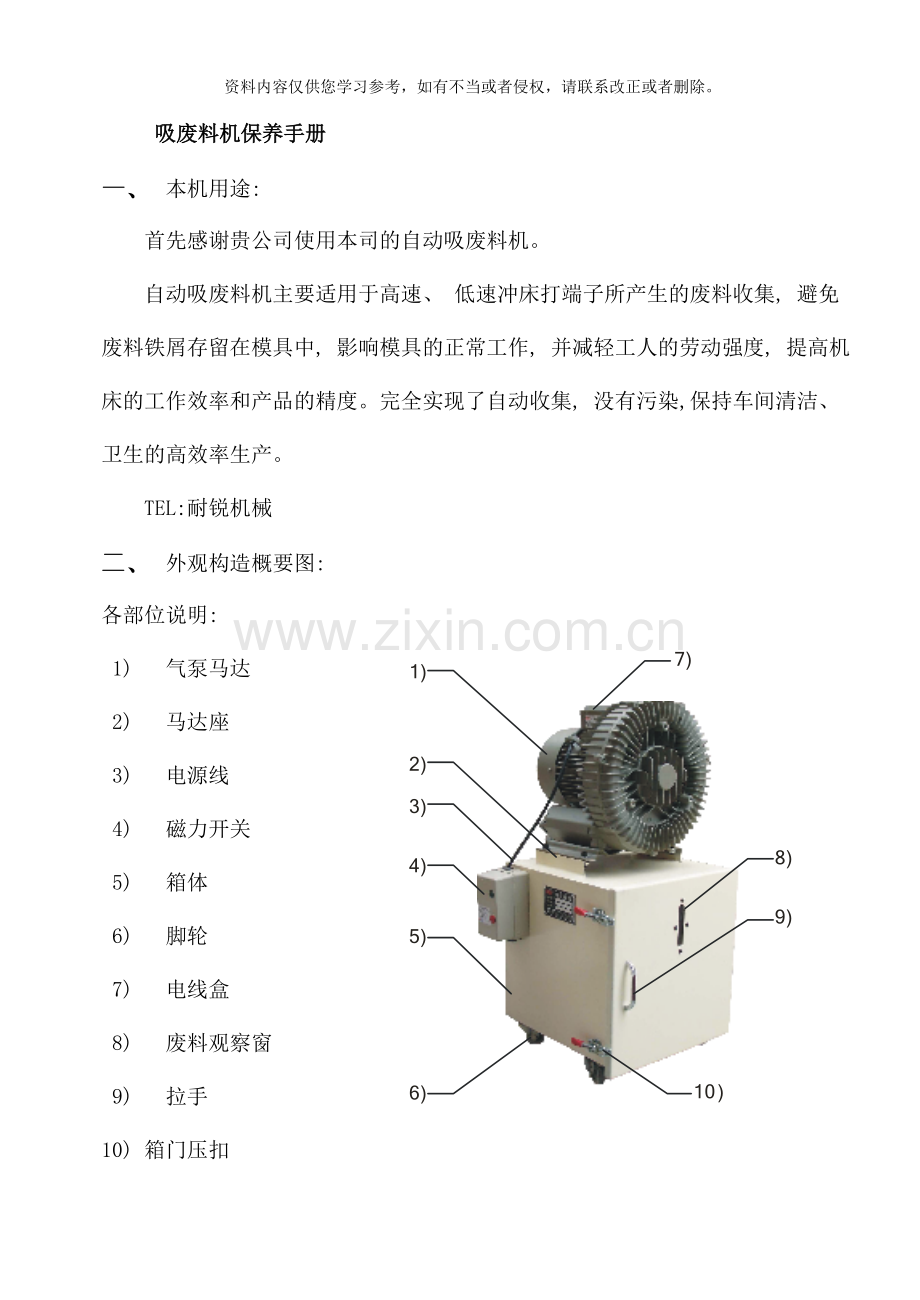

二、 外观构造概要图:
各部位说明:
1) 气泵马达
2) 马达座
3) 电源线
4) 磁力开关
5) 箱体
6) 脚轮
7) 电线盒
8) 废料观察窗
9) 拉手
10) 箱门压扣

三、 机台参数:
型式
XF-3P
XF-5P
马达
3HP
5HP
电源
三相380V
最大气流量
210m3/h
300m3/h
最大真空度(kpa)
-16.7
-18
风机转速(R/min)
2800
2890
噪音( db)
≤70
吸管直径㎜
φ50
φ63
箱体尺寸㎜
400*400*400
500*500*500
标准外观尺寸㎜
L/400ÍW/400ÍH/400
L/610ÍW/560ÍH/1000
机台重量㎏
66
94

四、 使用方法与维护:
1, 定时清理废料箱的废料和《风机和箱体连接的过滤网, 一般每次倒废料时都要进行清理, 此项极为重要》以免造成吸风机因废料堵塞影响风机寿命,
2, 风机正常运转一年《每天按16小时计算》, 就要对风机进行维护保养《更换风机轴承, 风叶进行清理。》此项能够延长风机使用寿命, 降低风机噪音。

3, 每次使用风机前, 应检查风机各种电器元件是否正常, 风机过滤网是否堵塞《缺相损坏电机, 厂商是不在保固范围之内》

4, 风机每次正常运转24小时, 应当关闭风机3小时左右, 以免因风机温度过高, 过热, 造成风机电阻提早退化, 风机轴承损坏,

五、 常见故障及排除方法:
常见故障
故障原因
排除方法
气泵不转动
1)没有接通电源
2)电动机不工作
3)风叶损坏
4)气泵中有异物卡死
1)接通电源
2)检查电机接线或更换电动机
3)修复风叶或更换风叶
4)清除异物或更换风叶
噪声增大

2)轴承损坏
3)叶轮摩擦
4)螺丝松动或脱落
5)气泵有异物

2)更换轴承
3)检修叶轮或更换风机
4)拧紧螺丝或补上螺丝
5)清除气泵中的异物
振动增大
1)轴承损坏
2)叶轮不平衡
3)主轴变形
4)过滤网堵塞
1)更换轴承
2)清除叶轮中异物或校正动平衡
3)更换主轴泵头
4)清洁过滤网
温度升高
1)进气口温度过高
2)轴承没有润滑
3)风泵效率降低
4)环境温度增高
1)降低进气口温度
2)更换轴承
3)清除叶道灰尘或更换风机
4)工作环境应保持通风散热
